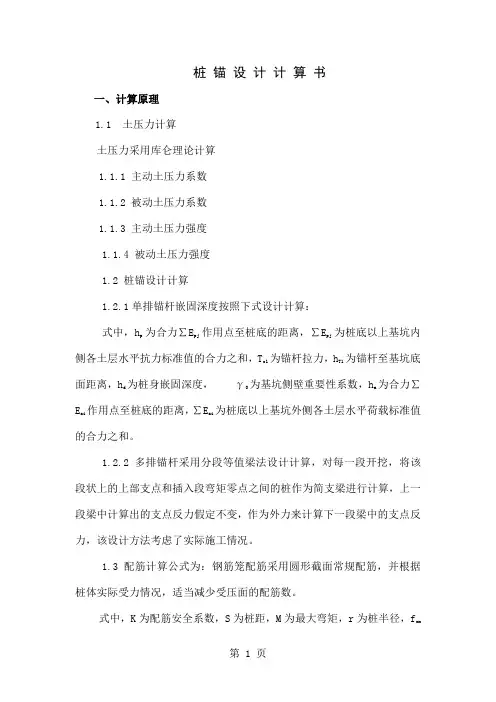

桩锚设计计算书一、计算原理1.1 土压力计算土压力采用库仑理论计算1.1.1 主动土压力系数1.1.2 被动土压力系数1.1.3 主动土压力强度1.1.4 被动土压力强度1.2 桩锚设计计算1.2.1单排锚杆嵌固深度按照下式设计计算：式中，hp 为合力∑Epj作用点至桩底的距离，∑Epj为桩底以上基坑内侧各土层水平抗力标准值的合力之和，Tc1为锚杆拉力，hT1为锚杆至基坑底面距离，hd 为桩身嵌固深度，γ为基坑侧壁重要性系数，ha为合力∑E ai 作用点至桩底的距离，∑Eai为桩底以上基坑外侧各土层水平荷载标准值的合力之和。
1.2.2 多排锚杆采用分段等值梁法设计计算，对每一段开挖，将该段状上的上部支点和插入段弯矩零点之间的桩作为简支梁进行计算，上一段梁中计算出的支点反力假定不变，作为外力来计算下一段梁中的支点反力，该设计方法考虑了实际施工情况。
1.3 配筋计算公式为：钢筋笼配筋采用圆形截面常规配筋，并根据桩体实际受力情况，适当减少受压面的配筋数。
式中，K为配筋安全系数，S为桩距，M为最大弯矩，r为桩半径，fcm和fy分别为混凝土和钢筋的抗弯强度，As为配筋面积，A为桩截面面积，α对应于受压区混凝土截面面积的圆心角与2π的比值，用叠代法计算As。
1.4 锚杆计算1.4.1 锚杆截面积为：式中：Kb 为锚杆面积安全系数，RD为所需锚杆拉力，δP为锚杆抗拉强度，α为锚杆与水平线之间的夹角，S为桩距。
1.4.2 锚杆自由段长度为：式中： H为开挖深度，A为土压力零点距坑底距离，D为桩如土深度，G为锚杆深度。
1.4.3 锚杆锚固段长度为：式中：Km 为锚杆锚固长度安全系数，Fu为锚杆的极限锚固力，Fu=πDrq s ，Dr为锚固体直径，qs为土体与锚固体之间粘结强度，α为锚杆倾角。
1.4.4 锚杆总长度为：1.5 支护结构稳定性验算：1.5.1 围护结构内部稳定性验算：按照E.Kranz等效锚墙简易算法计算，要求安全系数k≥1.5。
