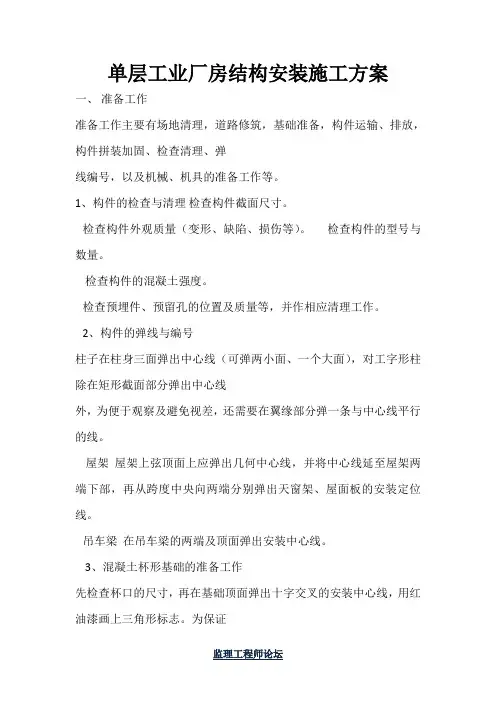

单层工业厂房结构安装施工方案一、准备工作准备工作主要有场地清理,道路修筑,基础准备,构件运输、排放,构件拼装加固、检查清理、弹线编号,以及机械、机具的准备工作等。
1、构件的检查与清理检查构件截面尺寸。
检查构件外观质量(变形、缺陷、损伤等)。
检查构件的型号与数量。
检查构件的混凝土强度。
检查预埋件、预留孔的位置及质量等,并作相应清理工作。
2、构件的弹线与编号柱子在柱身三面弹出中心线(可弹两小面、一个大面),对工字形柱除在矩形截面部分弹出中心线外,为便于观察及避免视差,还需要在翼缘部分弹一条与中心线平行的线。
屋架屋架上弦顶面上应弹出几何中心线,并将中心线延至屋架两端下部,再从跨度中央向两端分别弹出天窗架、屋面板的安装定位线。
吊车梁在吊车梁的两端及顶面弹出安装中心线。
3、混凝土杯形基础的准备工作先检查杯口的尺寸,再在基础顶面弹出十字交叉的安装中心线,用红油漆画上三角形标志。
为保证柱子安装之后牛腿面的标高符合设计要求,调整方法是先测出杯底实际标高(小柱测中间一点,大柱测四个角点)并求出牛腿面标高与杯底实际标高的差值A,再量出柱子牛腿面至柱脚的实际长度B,两者相减便可得出杯底标高调整值C(C=A-B),然后根据得出的杯底标高调整值用水泥砂浆或细石混凝土抹平至所需标高。
杯底标高调整后要加以保护。
4、构件运输一些质量不大而数量较多的定型构件,如屋面板、连系梁、轻型吊车梁等,宜在预制厂预制,用汽车将构件运至施工现场。
起吊运输时,必须保证构件的强度符合要求,吊点位置符合设计规定;构件支垫的位置要正确,数量要适当,每一构件的支垫数量一般不超过2个支承处,且上下层支垫应在同一垂线上。
运输过程中,要确保构件不倾倒、不损坏、不变形。
构件的运输顺序、堆放位置应按施工组织设计的要求和规定进行,以免增加构件的二次搬运。
二.构件的吊装工艺装配式单层工业厂房的结构安装构件有柱子、吊车梁、基础梁、连系梁、屋架、天窗架、屋面板及支撑等。
单层钢结构工业厂房施工组织设计
单层钢结构工业厂房施工组织设计一、概述单层钢结构工业厂房是一种常见的建筑类型,其施工组织设计是确保施工过程顺利进行的关键。
本文将介绍单层钢结构工业厂房的施工组织设计,包括施工准备、施工方案、施工进度计划、施工质量保证措施等方面的内容。
二、施工准备1、技术准备:进行图纸会审,确认施工图纸的正确性;编制施工组织设计,明确施工方案、技术要求和安全措施;进行技术交底,确保施工人员了解施工方案和技术要求。
2、物资准备:根据施工需要,采购合格的钢材、焊接材料、涂料等原材料;准备施工机具、检测仪器等设备。
3、劳动力准备:选择具有丰富经验的施工队伍,并进行安全培训和技术交底;合理安排劳动力,确保施工进度。
4、现场准备:进行现场勘查,确定施工场地和临时设施的位置;进行现场清理和整平,确保施工条件符合要求。
三、施工方案1、钢结构制作:按照图纸要求,制作钢结构构件;进行构件检验和校正,确保符合规范要求;进行防腐处理,提高构件的使用寿命。
2、钢结构安装:根据施工图纸,进行钢结构安装定位;按照安装顺序,逐一安装钢结构构件;进行安装检验和校正,确保钢结构安装精度符合要求。
3、焊接与防腐:按照焊接规范进行焊接作业;进行焊缝质量检验,确保焊接质量符合要求;进行防腐处理,提高厂房的使用寿命。
四、施工进度计划1、制定施工进度计划表:根据施工合同和施工方案,制定详细的施工进度计划表;明确各阶段的任务、时间节点和完成标准。
2、进度监控与调整:对施工进度进行实时监控,及时发现并解决问题;根据实际情况,对施工进度计划进行调整,确保按时完成施工任务。
五、施工质量保证措施1、建立质量管理体系:建立完善的质量管理体系,明确质量标准和检测方法;制定质量管理计划,指导施工过程中的质量控制。
2、原材料质量控制:对原材料进行严格把关,确保进场的原材料符合规范要求;进行原材料检验和试验,确保原材料质量稳定可靠。
3、施工过程质量控制:对施工过程进行全面质量控制,包括焊接、防腐处理等关键环节;进行质量检测和验收,确保施工质量符合要求。
单层工业厂房施工方案设计 (一)
单层工业厂房施工方案设计 (一)单层工业厂房是工业用途的主要建筑之一,一般采用钢结构体系。
为了确保工业厂房的安全性、实用性和美观度,一个合理的单层工业厂房施工方案需要经过详细的设计和处理。
一、地基处理地基处理是确保单层工业厂房稳定的基础。
首先要进行勘测,确定厂房建设区域所处的地质情况,拟定相应的地基处理方案。
主要包括地基准备、基础处理和加固等措施。
二、钢结构设计钢结构体系的设计是单层工业厂房的重要组成部分,也是工业厂房的技术核心。
其施工方案必须保证结构的承载能力和稳定性,同时考虑生产设备的布置和使用效率。
通常在钢结构体系的设计中,要考虑钢柱、梁、支撑等部位的参数设置和设计强度,以达到经济、实用和合理的效果。
三、墙体设计单层工业厂房的墙体通常采用混凝土预制板或钢板进行封闭,也有采用轻质板材进行封闭。
在设计时,要考虑不同的材料、规格和生产要求,以确保墙体的强度、防水和隔音效果,并保证其美观度。
四、屋面设计单层工业厂房的屋面施工需要考虑遮阳和隔热效果。
主要采用彩钢板进行覆盖,采用防水膜和多孔保温材料加强隔热效果。
同时,还要考虑雨水的排水和通风效果。
五、安全管理施工过程中,要严格按照现场人员配备、危险化学品灭火器等方面的要求实施安全管理。
对建筑材料和设备的选择、施工工艺、质量验收等环节要有完善的管理制度,确保施工质量和人员安全。
六、总体布局在单层工业厂房的设计过程中,还需要考虑到总体布局的合理性和实用性。
包括生产线布局、行车道通行、库房布置、通风和采光等方面。
这些布局都要按照生产要求实施,以提高生产效率和工作效率。
总之,单层工业厂房施工方案设计不仅仅是一个工程的技术问题,而是需要从多方面出发,实现安全、实用和美观的综合效果。
设计方案要满足生产和使用的需要,达到设计目标,确保施工效果和质量。
单层工业厂房结构安装工程施工方案设计

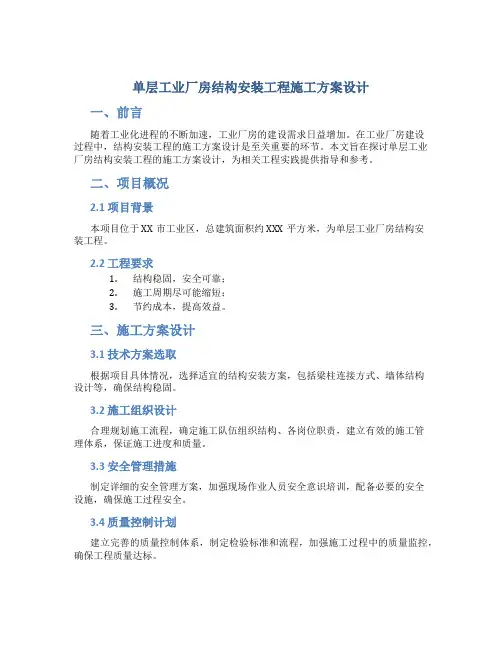

单层工业厂房结构安装工程施工方案设计一、前言随着工业化进程的不断加速,工业厂房的建设需求日益增加。
在工业厂房建设过程中,结构安装工程的施工方案设计是至关重要的环节。
本文旨在探讨单层工业厂房结构安装工程的施工方案设计,为相关工程实践提供指导和参考。
二、项目概况2.1 项目背景本项目位于XX市工业区,总建筑面积约XXX平方米,为单层工业厂房结构安装工程。
2.2 工程要求1.结构稳固,安全可靠;2.施工周期尽可能缩短;3.节约成本,提高效益。
三、施工方案设计3.1 技术方案选取根据项目具体情况,选择适宜的结构安装方案,包括梁柱连接方式、墙体结构设计等,确保结构稳固。
3.2 施工组织设计合理规划施工流程,确定施工队伍组织结构、各岗位职责,建立有效的施工管理体系,保证施工进度和质量。
3.3 安全管理措施制定详细的安全管理方案,加强现场作业人员安全意识培训,配备必要的安全设施,确保施工过程安全。
3.4 质量控制计划建立完善的质量控制体系,制定检验标准和流程,加强施工过程中的质量监控,确保工程质量达标。
四、施工实施4.1 施工准备组织相关人员进行施工前的准备工作,包括材料准备、施工设备调试等。
4.2 施工过程管理实施施工方案设计中确定的具体施工工艺,严格按照施工计划推进各项工作。
4.3 施工验收在工程完成后进行全面的验收,检查工程质量是否符合要求,合格后交付使用。
五、总结与展望本文围绕单层工业厂房结构安装工程的施工方案设计展开讨论,探讨了技术方案选取、施工组织设计、安全管理措施和质量控制计划等方面内容。
通过合理的施工方案设计和严格的施工实施,可有效提高工程质量,缩短施工周期,降低成本,为工业工程的发展提供有力的支持。
希望未来在工业工程领域的发展中能够不断提升技术水平,推动工业化进程。
以上是本文的全部内容,希望对相关工程实践提供一定的参考和帮助。
单层工业厂房结构吊装方案(新)

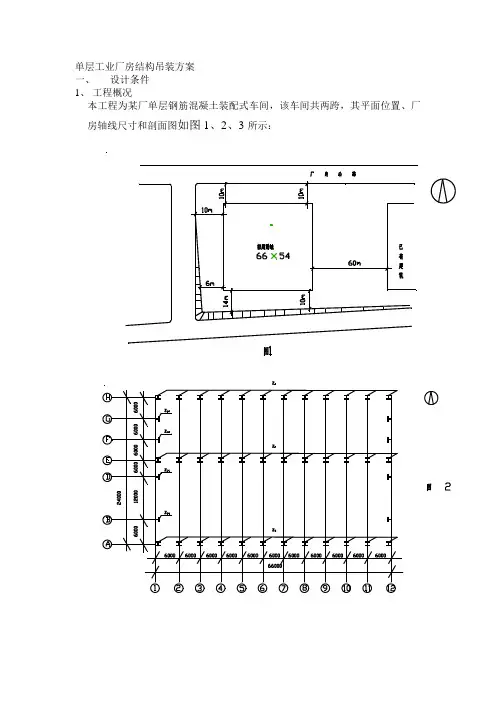

单层工业厂房结构吊装方案一、设计条件1、工程概况本工程为某厂单层钢筋混凝土装配式车间,该车间共两跨,其平面位置、厂房轴线尺寸和剖面图如图1、2、3所示:图 32、施工技术条件(1)地质:由勘测报告知,土壤为一级大孔性黄土,天然地基承载力为15T/2m,地下水位在地表下6-7米。

(2)吊装前基础已施工完毕并回填平整至-0.2m(3)屋架为现场预制,屋面板在预制构件加工厂制作,用汽车运入现场并排放。
二、起重机械的选择根据厂房基本概况及现有起重设备条件,初步选用W1-100型履带式起重机进行结构吊装。
主要构件吊装的参数计算如下:1、起重量QA-E跨屋架要求起重量127.150.20.57.85Q Q Q t ≥+=++=E-H跨屋架要求起重量124.460.2 4.66Q Q Q t ≥+=+=屋面板要求起重量121.020.2 1.22Q Q Q t ≥+=+=柱Z A要求起重量126.40.2 6.6Q Q Q t ≥+=+=柱Z E、Z H要求起重量126.90.27.1Q Q Q t ≥+=+=抗风柱Z1-2要求起重量125.810.2 6.01Q Q Q t ≥+=+=2、起重高度HA-E 跨屋架长24m,故绑扎时应采用横吊梁四点绑扎。
123410.70.25 2.74 6.3920.08H h h h h m =+++=+++=E-H 跨屋架长18m,故绑扎时应采用四点绑扎。
123410.70.25 1.515 5.2317.7H h h h h m =+++=+++=屋面板绑扎时应采用四点绑扎。
123410.7 3.20.250.25 2.517.4H h h h h m =+++=++++=柱Z A 、Z E 的起重高度 12348.40.250412.02H h h h h m ≥+++=+++= 柱Z H 的起重高度 12348.40.250412.65H h h h h m ≥+++=+++= 抗风柱Z 1-2的起重高度 123411.580.20 2.013.78H h h h h m ≥+++=+++=3、起重半径R根据起重量Q 和起重高度H 查W 1-100起重机工作性能曲线得柱Z A 所需的臂长为L=23m 起重半径为R=7.0m柱Z E 、Z H 所需的臂长为L=18m 起重半径为R=7.0m柱Z 1-2所需的臂长为L=18m 起重半径为R=7.0mA-E 跨屋架所需的臂长为L=23m 起重半径为R=7.0mE-H 跨屋架所需的臂长为L=23m 起重半径为R=7.0m吊装屋面板起重机的最小臂长054.5∂=== 0012.23 1.523.0sin cos sin 54.5cos54.5h a g L m ++=+=+=∂∂ 可与吊装屋架使用同一臂长L=23m起重半径 R=A+0cos 1.323cos54.515.8L m ∂=+⨯=查W1-100型23m 起重臂的性能曲线知,R=15.8m 时,Q=1.8t >1.22t ,H=18m >16.95m ,所以选择W1-100型23m 起重臂符合吊装屋面板的要求。
