功率因数的计算原理
功率因数
无功功率与功率因数许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递。
为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。
无功功率单位为乏(Var)。
在功率三角形中，有功功率P(电能用于做功被消耗，它们转化为热能、光能、机械能或化学能等，称为有功功率)与视在功率S(在电工技术中，将单口网络端钮电压和电流有效值的乘积，称为视在功率（apparent power），记为S=UI，只有单口网络完全由电阻混联而成时，视在功率才等于平均功率，否则，视在功率总是大于平均功率（即有功功率），也就是说，视在功率不是单口网络实际所消耗的功率。
为以示区别，视在功率不用瓦特（W）为单位，而用伏安（VA）或千伏安（KVA）为单位)的比值，称为功率因数cosφ，其计算公式为：cosφ=P/S=P/（P²+Q²）½在电力网的运行中，功率因数反映了电源输出的视在功率被有效利用的程度，我们希望的是功率因数越大越好。
这样电路中的无功功率可以降到最小，视在功率将大部分用来供给有功功率，从而提高电能输送的功率。
1影响功率因数的主要因素(1)大量的电感性设备，如异步电动机、感应电炉、交流电焊机等设备是无功功率的主要消耗者。
据有关的统计，在工矿企业所消耗的全部无功功率中，异步电动机的无功消耗占了60％～70％；而在异步电动机空载时所消耗的无功又占到电动机总无功消耗的60％～70％。
所以要改善异步电动机的功率因数就要防止电动机的空载运行并尽可能提高负载率。
(2)变压器消耗的无功功率一般约为其额定容量的10％～15％，它的空载无功功率约为满载时的1/3。
功率因数的提高原理在电力系统中的应用
功率因数的提高原理在电力系统中的应用摘要：在电力系统中，功率因数的提高，是整个供电网络质量好坏程度之一。
但是随着社会经济以及技术发展水平不断提升后也会出现一系列问题。
比如说电网网损越来越严重、电能损耗越来大；电压和电流不平衡等现象频繁发生等等情况都说明了现在我们已经不能再继续用以前传统的方式来改善这些状况了；所以为了满足人们日益增长得需求，提高电力系统中功率因数对整个供电网络有着重要意义。
关键词：功率因数，电力系统一、功率因数的理论基础1 功率因数的定义功率因数是指电力系统的传输电的电流和电压以及负载所需要相等时空参数总和，它既要有有功用量，也要求无功消耗，即：（1）在同一个输电网中。
若将其视为等效电路。
如果认为输电线两端没有输入电能时；称为空载状态；反之而言得就是满负荷运行下边存在一个电容值的情况下。
（2）无功补偿是指在输电线路中，由于电能和热能之间没有必要消耗，所以可以把有功电流转换成电压或电阻来进行交换；如果将其变换为电压或者负载时就不需要考虑损耗这一方面了，因此在实际操作中是比较有效且实用的方法之一：如果用电容替代无功负荷而不是直接通过改变功率因数得到相等值。
（3）有功传输是指电力系统中的电能从发电厂到用户，电能从发电厂到用户的流动过程。
（4）输电线路中，由于存在有功传输、无功输送和负载传递三种形式而产生电压或者电流；如果将这三个环节合并成一个回路进行能量交换时称为双流系统。
（4）电力系统中的电能从发电厂到用户，在输电线路和配电变压器之间进行能量交换，如果将功率因数转换成电压或者电流，就可以得到有功传输和无功传播的数学模型。
2 功率因数的关系在实际应用中，有很多因素都影响着功率因数的问题，但最主要是两个方面：（1）电力网系统容量和电压等级。
一般情况下用大电网传输能力来表示。
但是如果要提高功率因数则需要增大输送距离。
这就意味着输电线路上所消耗的电量会减少许多；所以为了使电能质量得到保证从而降低成本等一系列措施，我们可以通过增加电源供给量或改变供电方式等方法实现，同时也可以通过改变电压等级来提高功率因数。
功率因数如何计算
许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递。
为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。
在功率三角形中，有功功率P与视在功率S的比值，称为功率因数cosφ，其计算公式为：cosφ=P/S=P/[(P2+Q2)^(1/2)]P为有功功率，Q为无功功率。
在电力网的运行中，功率因数反映了电源输出的视在功率被有效利用的程度，我们希望的是功率因数越大越好。
这样电路中的无功功率可以降到最小，视在功率将大部分用来供给有功功率，从而提高电能输送的功率。
1 影响功率因数的主要因素(1)大量的电感性设备，如异步电动机、感应电炉、交流电焊机等设备是无功功率的主要消耗者。
据有关的统计，在工矿企业所消耗的全部无功功率中，异步电动机的无功消耗占了60％～70％；而在异步电动机空载时所消耗的无功又占到电动机总无功消耗的60％～70％。
所以要改善异步电动机的功率因数就要防止电动机的空载运行并尽可能提高负载率。
(2)变压器消耗的无功功率一般约为其额定容量的10％～15％，它的空载无功功率约为满载时的1/3。
因而，为了改善电力系统和企业的功率因数，变压器不应空载运行或长期处于低负载运行状态。
(3)供电电压超出规定范围也会对功率因数造成很大的影响。
当供电电压高于额定值的10％时，由于磁路饱和的影响，无功功率将增长得很快，据有关资料统计，当供电电压为额定值的110％时，一般无功将增加35％左右。
当供电电压低于额定值时，无功功率也相应减少而使它们的功率因数有所提高。
但供电电压降低会影响电气设备的正常工作。
所以，应当采取措施使电力系统的供电电压尽可能保持稳定。
无功补偿通常采用的方法主要有3种：低压个别补偿、低压集中补偿、高压集中补偿。
(整理)功率因数的解释
功率因数在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。
功率因数是电力系统的一个重要的技术数据。
功率因数是衡量电气设备效率高低的一个系数。
功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。
所以，供电部门对用电单位的功率因数有一定的标准要求。
(1) 最基本分析：拿设备作举例。
例如：设备功率为100个单位，也就是说，有100个单位的功率输送到设备中。
然而，因大部分电器系统存在固有的无功损耗，只能使用70个单位的功率。
很不幸，虽然仅仅使用70个单位，却要付100个单位的费用。
在这个例子中，功率因数是0.7 (如果大部分设备的功率因数小于0.9时，将被罚款)，这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等)，又叫感性负载。
功率因数是马达效能的计量标准。
(2) 基本分析：每种电机系统均消耗两大功率，分别是真正的有用功(叫千瓦)及电抗性的无用功。
功率因数是有用功与总功率间的比率。
功率因数越高，有用功与总功率间的比率便越高，系统运行则更有效率。
(3) 高级分析：在感性负载电路中，电流波形峰值在电压波形峰值之后发生。
两种波形峰值的分隔可用功率因数表示。
功率因数越低，两个波形峰值则分隔越大。
保尔金能使两个峰值重新接近在一起，从而提高系统运行效率。
电容补偿的应用随着国家经济的发展和人民生活水平的提高，大量的居住楼盘、高档商场、宾馆、办公楼等民用建筑在城市中拔地而起，使城市用电量快速增长。
但是，在这些民用建筑场所内使用的多为单相电感性负荷，因其自身功率因数较低，在电网中滞后无功功率的比重较大。
为保证降低电网中的无功功率，提高功率因数，保证有功功率的充分利用，提高系统的供电效率和电压质量，减少线路损耗，降低配电线路的成本，节约电能，通常在低压供配电系统中装设电容器无功补偿装置。
功率因数的计算

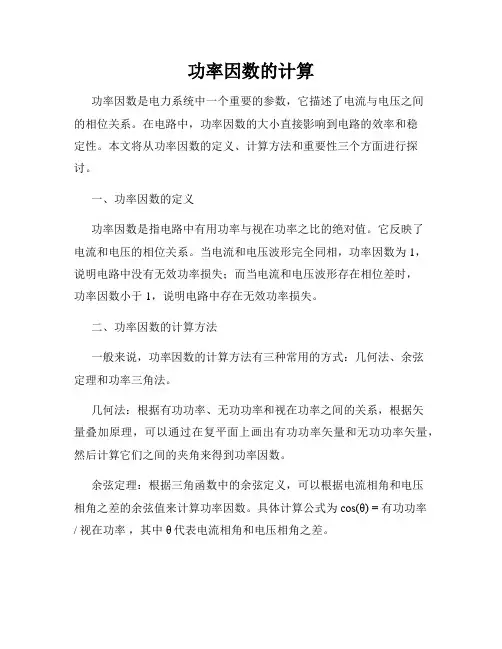

功率因数的计算功率因数是电力系统中一个重要的参数，它描述了电流与电压之间的相位关系。
在电路中，功率因数的大小直接影响到电路的效率和稳定性。
本文将从功率因数的定义、计算方法和重要性三个方面进行探讨。
一、功率因数的定义功率因数是指电路中有用功率与视在功率之比的绝对值。
它反映了电流和电压的相位关系。
当电流和电压波形完全同相，功率因数为1，说明电路中没有无效功率损失；而当电流和电压波形存在相位差时，功率因数小于1，说明电路中存在无效功率损失。
二、功率因数的计算方法一般来说，功率因数的计算方法有三种常用的方式：几何法、余弦定理和功率三角法。
几何法：根据有功功率、无功功率和视在功率之间的关系，根据矢量叠加原理，可以通过在复平面上画出有功功率矢量和无功功率矢量，然后计算它们之间的夹角来得到功率因数。
余弦定理：根据三角函数中的余弦定义，可以根据电流相角和电压相角之差的余弦值来计算功率因数。
具体计算公式为cos(θ) = 有功功率/ 视在功率，其中θ代表电流相角和电压相角之差。
功率三角法：在实际应用中，一般会通过额定功率和功率因数来计算有功功率和无功功率。
根据功率的定义，有功功率 = 视在功率 ×功率因数，无功功率 = sqrt(视在功率^2 - 有功功率^2)。
在这种方法中，通过已知的功率因数和视在功率来计算有功功率和无功功率。
三、功率因数的重要性功率因数是电力系统中非常重要的一个指标，它直接关系到电路的效率和稳定性。
首先，功率因数的大小直接影响到线路的传输损耗。
当功率因数较低时，相同的功率需求需要更大的电流来提供，这会导致线路的输送损耗增大，降低了电路的效率。
而当功率因数接近1时，线路的传输损耗将大大减少。
其次，功率因数也关系到电力设备的寿命和性能。
当功率因数较低时，电力设备将承担更大的无效功率，产生过热现象，降低了电力设备的寿命。
同时，功率因数的改善也能提高电力设备的性能和效率，提高整个电力系统的可靠性。
功率因数无功补偿计算
功率因数无功补偿计算功率因数无功补偿是电力系统中的重要内容，通过调整无功功率的变化来改善系统的功率因数，提高系统的电能利用率。
以下是功率因数无功补偿计算的一些相关参考内容。
1. 定义和原理功率因数是指电路中的有功功率和视在功率之间的比值，其范围在0到1之间。
当功率因数为1时，说明电路中只有有功功率，无无功功率，此时电能的利用率最高。
但实际中，许多负载如电感、电容设备会由于自身特性造成无功功率的产生，降低了系统的功率因数。
为了提高功率因数，需要对电路进行无功补偿。
无功补偿的原理是通过在电路中加入适当的电容器或电感器，使得其产生的无功功率与负载产生的无功功率相互抵消，从而达到提高功率因数的目的。
2. 无功补偿的计算方法(1) 电容补偿电容补偿主要用于消除负载电感所产生的无功功率。
计算电容补偿的容量首先需要通过负载的无功功率来确定。
一般情况下，负载无功功率可以通过电流、电压和功率因数来计算。
例如，对于单相负载，可以使用以下公式进行计算：无功功率 = 电流 ×电压 ×无功功率因数其中，电流和电压可以通过测量获得，无功功率因数一般根据负载的类型进行选择，如感性负载可选择-0.9，容性负载可选择0.9。
计算得到无功功率后，可以通过以下公式计算所需电容的容量：C = 无功功率/ (2πf × 电压^2)其中，C为所需电容的容量，f为电源频率。
(2) 电感补偿电感补偿主要用于消除负载电容所产生的无功功率。
计算电感补偿的大小时，同样需要根据负载的无功功率来确定。
对于单相负载，可以使用以下公式进行计算：无功功率 = 电流 ×电压 ×无功功率因数其中，电流和电压可以通过测量获得，无功功率因数一般根据负载的类型进行选择，如感性负载可选择0.9，容性负载可选择-0.9。
计算得到无功功率后，可以通过以下公式计算所需电感的大小：L = 无功功率/ (2πf × 电压^2)其中，L为所需电感的大小，f为电源频率。
交流电路的功率和功率因数仿真实验实验报告
交流电路的功率和功率因数仿真实验实验报告实验目的：1.理解交流电路中功率的概念和计算方法；2.了解功率因数的概念和计算方法；3.通过仿真实验，验证功率和功率因数的计算公式。
实验器材：1.信号发生器；2.电阻；3.电感；4.电容；5.示波器；6.数字万用表；7.多功能电路实验箱。
实验原理：1.功率的定义和计算根据麦克斯韦定理，电路中的功率可以用以下公式计算：P = VIcosθ其中，P为功率，V为电压，I为电流，θ为电压和电流之间的夹角。
2.功率因数的定义和计算功率因数是描述交流电路中有功功率和总功率的比值。
功率因数的计算公式为：PF = cosθ其中，PF为功率因数，θ为电压和电流之间的夹角。
实验步骤：1.将交流电路按照实验电路图连接起来，包括信号发生器、电阻、电感和电容等元件；2.设置信号发生器的频率和电压值；3.分别通过数字万用表测量电压和电流大小，并记录下来；4.利用示波器观察电压和电流的波形，并通过示波器的功能计算出电压和电流之间的夹角（θ）；5.通过计算公式计算功率和功率因数，并与实际测量结果进行比较。
实验结果：1.实验1：信号发生器频率：50Hz电压：5V电流：3A夹角：45°计算得到功率：P = 5V * 3A * cos45° = 10W计算得到功率因数：PF = cos45° ≈ 0.7072.实验2：信号发生器频率：60Hz电压：10V电流：2A夹角：60°计算得到功率：P = 10V * 2A * cos60° = 10W计算得到功率因数：PF = cos60° = 0.5实验结论：通过以上实验可以看出，频率、电压、电流和夹角对于功率和功率因数有着明显的影响。
频率越高，电流和功率因数越大；电压越高，功率越大；夹角越小，功率越大。
同时，通过与实际测量结果进行比较，可以发现计算得到的功率和功率因数与实际测量结果基本一致，说明计算公式是正确的。
有源功率因数校正功率因数的定义功率因数PF定义为功率因数
有源功率因数校正、功率因数的定义功率因数PF 定义为： 功率因数（PF ）是指交流输入有功功率（P ）与输入视 在功率（S ）的比值PF = P =U L11 coscos = cos '■UL 1 R 1R式中::基波因数，即基波电流有效值I i 与电网电流有效值I R 之比。
I R：电网电流有效值I仁基波电流有效值U L ：电网电压有效值 cos①：基波电流与基波电压的位移因数在线性电路中，无谐波电流，电网电流有效值 I R 与基波电流有效值I 1相等， 基波因数 =1，所以PF = • cos ①二1 • cos ①二cos ①。
当线性电路且为纯电 阻性负载时，PF = • cos ①二1 • 1 = 1。
二、有源功率因数校正技术1 •有源功率因数校正分类（1）按电路结构分为：降压式、升/降压式、反激式、升压式（boost ）。
其中升压式为简单电流型控制，PF 值高，总谐波失真（THD : Total HarmonicDistortion ）小，效率高，适用于75W~2000W 功率范围的应用场合，应用最为广 泛。
它具有以下优点：电路中的电感L 适用于电流型控制由于升压型APFC 的预调整作用在输出电容器 C 上保持高电压，所以电 容器C 体积小、储能大在整个交流输入电压变化范围内能保持很高的功率因数 输入电流连续，并且在APFC 开关瞬间输入电流小，易于 EMI 滤波 升压电感L 能阻止快速的电压、电流瞬变，提高了电路工作可靠性(1)（2）按输入电流的控制原理分为：平均电流型（工作频率固定，输入电流连续)、滞后电流型、峰值电流型、电压控制型(a)平均电流型图1输入电流波形图其中平均电流型的主要有点如下：恒频控制工作在电感电流连续状态，开关管电流有效值小、EMI滤波器体积小。
能抑制开关噪声输入电流波形失真小主要缺点是：控制电路复杂需用乘法器和除法器需检测电感电流需电流控制环路♦跟踪饯差小•瞬态特性好♦对噪声不敏憋 ♦开关频率固定 • THD/h • EMI 小♦需检測电感电流和乘法器， 控制结构复杂♦二极管反向恢复问题UC3854ABEMI :电磁干扰(Electromagnetic-interference )(3) 按输入电流的工作模式分为：连续导通模式CCM(ContinuousConductionMode)和不连续导通模式 DCM(Disco nti nu ous Con duction Mode)。
所谓功率因数就是有功功率与视在功率的比值
所谓功率因数就是有功功率与视在功率的比值，通俗地讲就是用电设备的实际出力与用电设备的容量的比值，又简称为力率。
电机从电网吸收的大部分电功率转换成了机械功率从转轴上输出给了机械设备，这部分功率就是有功功率；而电动机还要从电网吸收另外一部分电功率，用来建立交变磁场，这部分功率不是被消耗，而是在电网与电动机之间不断的进行交换（吸收与释放），这就是无功功率。
功率因数＝有功功率/（有功功率与无功功率的矢量和）。
无功功率：许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递。
为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。
无功功率单位为乏(var)。
在交流电路中视在功率的单位：VA（伏安），等于电路总电流和电压的乘积；有功功率的单位是W（瓦特），等于等效的纯电阻电路的通过电流和端电压的乘积；无功功率的单位是Var（乏尔），等于通过纯电容或纯电感电路的电流和端电压的乘积。
视在功率、有功功率和无功功率三者成勾股数的关系。
有功功率和视在功率的比值就是功率因数。
什么叫视在功率在交流电路中，由于有感性或容性储能设备，电压与电流有相位差，通俗讲就是电压与电流不在同一时间到达；因此，表面看电压有多大、电流有多大，实际并没有做那么大的功，有电源与储能设备的能量转换；所以称为视在功率。
既，有功功率+无功功率。
电力变压器就用视在功率表示容量，单位为伏安(VA)。
意思是不管有功功率与无功功率是多少，只能输出这么大的电压与电流。
电能不能储存？在电力系统中，发、输、配、送、用是同时完成的。
加上损耗，也就是说，用多少，发多少。
为此，在电力系统中的发电厂，有些是调频的，根据用电负荷变化（反映在频率上），随时自动增减发电功率。
详解有功、无功、功率因数
详解有功、无功、功率因数热电论坛目录有功功率 (1)无功功率 (2)有功无功间的联系 (3)视在功率 (3)有功功率定义有功功率是将电能转化为其他形式的能量（机械能、光能、热能）的电功率，以字母P表示，主要单位有瓦（W）、千瓦(KW)、兆瓦(MW)。
大家知道交流电的功率不是一个恒定值，瞬时功率在一个周期内的平均值叫做有功功率，因此有功功率也通常被称作平均功率。
计算三相有功功率P=3UpIpcosΦ，电力系统都是A、B、C三相，因此计算时不要忘记乘以3，否则怎么算都不能跟装置显示值对应起来。
在这个公式里(Φ)为电压和电流的相位差。
这个相位差的余弦值cosΦ（在谐波忽略不计的情况下）就是我们常说的功率因数。
方向电力系统中讨论有功功率的问题时，多会讨论它的方向性，投运的变电站大家问题最多的也集中在“有功功率方向为什么有的正、有的负”。
一般来说，流出母线有功功率为正，流入母线有功功率为负。
举个通俗一点儿的例子，拿一个大灯泡直接接在 35kV 母线上（当然这是违反安规也不符合电力常识的，请勿模仿！），电能量被转化成了光和热，这个时候电流的方向是从母线流入灯泡的，此时灯泡在消耗功率，所以有功功率为正。
相反，拿一个手摇式发电机接入35kV母线，发电机在给母线设备提供功率，电流流入母线，此时有功功率为负。
无功功率定义许多用电设备都是根据电磁感应原理工作的，如配电变压器、电动机等，他们都是依靠交变的磁场才能进行能量的转换和传递。
为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此所谓的“无功”并不是“无用的功率”，只不过是他的功率并不转化成机械能、热能而已。
因此在供电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。
凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。
比如40W的日光灯，除了需要40W的有功功率来发光外，还需要80var左右的无功功率供镇流器的线圈建立建立交变磁场。
计算无功功率Q=UIsinφ有功无功间的联系帅哥与美女小电工没事儿也刷个微博啥的，看到了一个很好的段子，跟大家分享下。
用电功率因数(最新版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改用电功率因数(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes用电功率因数(最新版)用电功率因数是用电负荷的有功功率P与视在功率S的比值。
用电功率因数常以用电负荷电流I与电压U之间的相位差角的余弦表示,即cos=P/S。
电力用户内部大量的供用电设备，如变压器、感应电动机、电力线路等，是根据电磁感应原理工作的，是感性负荷。
它们除从电力系统吸取有功功率外，还要吸取无功功率。
无功功率的消耗导致用电功率因数降低，因而占用了电力系统发供电设备提供有功功率的能力，或增加了发送无功功率的设施，同时也增加了电力系统输电过程中的有功功率损耗。
因而世界各国电力企业对电力用户的用电功率因数都有要求，并按用户用电功率因数的高低在经济上给予奖惩。
规定及奖惩世界各国的电力企业要求用户的用电功率因数一般在0.85左右。
我国规定高压供电的工业用户和高压供电装有带负荷调整电压装置的电力用户，功率因数为0.90以上；其他100千伏安（千瓦）及以上电力用户和大、中型电力排灌站，功率因数为0.85以上；趸售和农业用电，功率因数为0.80。
超过或低于以上标准的，按规定比例减或增应收电费总额。
用电功率因数计算办法为月内功率因数加权平均值。
提高功率因数的办法有提高自然功率因数和人工补偿两种。
提高自然功率因数未装设人工补偿装置时的功率因数，称为自然功率因素。
一般从设备选择和运行上采取措施减少无功功率需要量，提高自然功率因数。
如合理选择感应电动机，使其额定功率与拖动的负载相匹配；调整变压器负荷分配使其在最佳负荷状态下运行；合理安排和调整工艺流程，改善机电设备的工况；控制机床、电焊机等用电设备空载运行的时间；在生产条件允许的情况下，采用同步电动机代替感应电动机等。
功率因数最简单的解释
功率因数最简单的解释功率因数（Power Factor）是一个非常重要的电气术语，特别是在电气工程领域中。
在本文中，我们将探讨功率因数的概念以及如何计算它。
此外，我们还将了解一个功率因数的实用例子，以更好地理解它在现实世界中的应用。
我将从一个很简单的问题开始：当一台机器在使用时，它消耗的电力是多少？如果你能回答这个问题，那么你对电气的基础知识就有一个很好的理解了。
在我们继续探讨功率因数之前，先了解一下一台机器的运行原理是什么。
在电气工程中，功率是一个非常重要的概念。
通俗的说，功率指机器所消耗的能量。
例如，如果你的洗衣机消耗 1,000 瓦的电力，那么它的功率就是 1kW。
在某些情况下，机器的功率可能不是 1kW，而是更高或更低。
因此，功率有时是一个不稳定的概念。
在电气工程中，通常还会考虑功率因数的因素。
实际上，功率因数是机器在运行过程中使用能量的效率。
换句话说，功率因数是机器消耗的电力和实际可用的功率之间的比率。
如果这个比率很低，那么机器的表现将明显下降。
让我们以示例来解释一下。
假设你有一台电机，它消耗了 1kW 的电力，但是只能产生 0.8kW 的功率。
在这种情况下，功率因数就是 0.8/1.0，即 0.8。
这意味着机器只使用了 80% 的能量来完成实际工作。
假设机器的功率因数为 1.0，那么它就可以完美运行，使用的能量和产生的功率是完美匹配的。
现在，我们需要知道如何计算功率因数。
首先，你需要知道机器消耗的电力和实际可用的功率。
然后使用下面的公式来确定功率因数：功率因数 = 实际可用的功率 / 机器消耗的电力例如，假设你的机器要消耗 1.5kW 的电力，但实际只能产生 1.2kW 的功率。
那么功率因数就是 1.2/1.5，即0.8。
如果你的机器功率因数接近于 1.0，那么机器将会比较高效地完成工作。
我们现在已经理解了功率因数的概念以及如何计算它。
但是，为什么我们需要在电气工程中考虑这个因素呢？功率因数对于电气系统来说非常重要。
功率因数如何计算
许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递。
为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。
在功率三角形中，有功功率P与视在功率S的比值，称为功率因数c osφ，其计算公式为：cosφ=P/S=P/[(P2+Q2)^(1/2)]P为有功功率，Q为无功功率。
在电力网的运行中，功率因数反映了电源输出的视在功率被有效利用的程度，我们希望的是功率因数越大越好。
这样电路中的无功功率可以降到最小，视在功率将大部分用来供给有功功率，从而提高电能输送的功率。
1 影响功率因数的主要因素(1)大量的电感性设备，如异步电动机、感应电炉、交流电焊机等设备是无功功率的主要消耗者。
据有关的统计，在工矿企业所消耗的全部无功功率中，异步电动机的无功消耗占了60％～70％；而在异步电动机空载时所消耗的无功又占到电动机总无功消耗的60％～70％。
所以要改善异步电动机的功率因数就要防止电动机的空载运行并尽可能提高负载率。
(2)变压器消耗的无功功率一般约为其额定容量的10％～15％，它的空载无功功率约为满载时的1/3。
因而，为了改善电力系统和企业的功率因数，变压器不应空载运行或长期处于低负载运行状态。
(3)供电电压超出规定范围也会对功率因数造成很大的影响。
当供电电压高于额定值的10％时，由于磁路饱和的影响，无功功率将增长得很快，据有关资料统计，当供电电压为额定值的110％时，一般无功将增加35％左右。
当供电电压低于额定值时，无功功率也相应减少而使它们的功率因数有所提高。
功率因数的作用和原理
功率因数的作用和原理引言功率因数是描述交流电路中实际功率与视在功率之间关系的重要参数。
在电力系统中，功率因数的影响是不可忽视的。
本文将详细讨论功率因数的作用和原理，以便更好地理解电能的使用和优化。
什么是功率因数？功率因数是指交流电路中实际功率与视在功率之间的比值。
实际功率是电路中真正转化成有用功的功率，而视在功率是电路中的总功率。
功率因数可以用下式表示：功率因数 = 实际功率 / 视在功率功率因数的作用功率因数的作用在以下几个方面：1. 提高能源利用率在没有功率因数校正的情况下，电力系统中存在较大的功率损耗。
功率因数的提高可以减少无效功率的损耗，从而提高能源的利用率。
2. 减少电网负荷功率因数的改善可以减少电网上的无功功率，从而减轻电网的负荷。
这对于电力系统的稳定运行至关重要。
3. 降低线路损耗功率因数的改善可以减少线路的电流，从而减小线路的电阻损耗。
这有助于提高电能传输的效率，减少能源浪费。
4. 提高电力系统的稳定性功率因数的改善可以降低电力系统的谐振风险，并减少发生电力故障的概率。
这对于保障电力系统的稳定运行具有重要意义。
功率因数的原理功率因数的改善主要是通过调整电路中的电感和电容元件来实现的。
这两种元件可以分别用于校正功率因数的过高和过低。
1. 增加电容来提高功率因数当功率因数过低时，可以通过增加电路中的电容来校正。
电容器可以提供无功功率，从而提高功率因数。
电容器的阻抗与角频率成反比，当系统频率较高时，电容器的阻抗越小，可以更好地提供无功功率。
2. 增加电感来降低功率因数当功率因数过高时，可以通过增加电路中的电感来校正。
电感元件可以消耗无功功率，从而降低功率因数。
电感器的阻抗与角频率成正比，当系统频率较低时，电感器的阻抗越大，可以更好地消耗无功功率。
3. 自动功率因数校正装置为了更好地实现功率因数的校正，一些电气设备配备了自动功率因数校正装置。
这些装置可以根据电路中的实际功率因数情况，自动调节电容或电感元件，以实现功率因数的最佳校正。
功率因数 原理
功率因数原理
功率因数是指交流电路中的实际功率与视在功率之比的绝对值，通常用来衡量电路中有用功率与无用功率之间的比例关系。
功率因数越接近1，说明电路中的有用功率占比越高。
功率因数的计算公式为：
功率因数 = 实际功率 / 视在功率
其中，实际功率表示电路中真正有效的功率输出，是通过电阻、电感和电容等元件转换为有用功率的能量。
视在功率表示电路中总的功率，是电压和电流的乘积，即：
视在功率 = 电压 ×电流
实际功率和视在功率之间的差异体现了电路中的无用功率，主要由电感和电容元件产生的无功功率所贡献。
功率因数的理想取值为1，表示电路中的实际功率和视在功率
完全匹配，所有输入的电能都被转化为有用功率。
然而，在实际电路中，由于电感和电容元件的存在，电路会产生反应性功率，导致功率因数降低。
功率因数的重要性在于它直接影响电路的效率。
当功率因数较低时，电路中的无用功率增加，导致电路的效率下降，能量的浪费增加。
为了提高功率因数，可以采取一些措施，如添加功率因数校正装置、改善电路的设计和优化电路的工作条件等。
在工业生产和电力供应中，维持较高的功率因数是非常重要的。
低功率因数不仅会增加电能的消耗和能量浪费，还可能导致电力系统的负荷不平衡和电力设备的过载。
因此，合理地管理和提升功率因数是提高电能利用率和节能减排的关键措施之一。
电动机功率因数计算公式
电动机功率因数计算公式电动机功率因数是一个重要的电气参数，用于衡量电动机在工作时的效率。
它代表着有用功和总功率之间的比值，决定着电动机的电能转换效率和能耗情况。
在实际应用中，正确地计算和维护电动机功率因数可以提高电气系统的稳定性和可靠性，降低能耗和维护成本。
电动机功率因数的计算公式为cosφ = P / (UI)，其中P是电动机的有用功输出，U是电动机的额定电压，I是电动机的额定电流。
根据这个公式，我们可以看出功率因数与电动机的有用功和电压电流有直接的联系。
首先，让我们来了解一下有用功的概念。
有用功是指电动机所输出的实际有用的功率，也就是供应给负载（如泵、风机、压缩机等）所消耗的功率。
这部分功率可以用于实现工作任务，是电动机所期望产生的功率。
然而，由于电动机的运行原理和特性，除了有用功外，还会存在一些无用功，例如电动机的电磁损耗、铜损耗、机械摩擦损耗等。
这些无用功不仅会降低电动机的效率，还会增加电能转换过程中的能耗。
因此，我们需要通过计算功率因数来评估电动机的能效。
功率因数越接近1，说明电动机的有用功越高，能效越好。
反之，功率因数越低，说明电动机存在较高的无用功，能效较差。
通过提高功率因数，可以降低电能的损耗，并减少对电网的负荷，从而达到节能和环保的目的。
那么如何提高电动机的功率因数呢？首先，我们可以采取合适的电动机容量选择和负载匹配，确保电动机在正常运行情况下工作。
其次，在实际应用中，可以利用电容器等无功补偿装置来改善电动机的功率因数。
这些装置可以补偿电动机的无功功率，从而提高功率因数。
此外，定期进行电动机的维护和检查也是提高功率因数的有效方法。
在运行过程中，确保电动机的轴承润滑良好，电机绝缘良好，电线电缆接触良好等，可以减少电动机的损耗，提高效率。
综上所述，电动机功率因数是电气系统中的一个重要参数，它直接影响着电机的能效和稳定性。
通过正确计算和维护功率因数，可以提高电动机的能效，降低能耗，节约资源。
有源功率因数校正功率因数的定义功率因数pf定义为功率因数
有源功率因数校正一、功率因数的定义功率因数PF 定义为：功率因数（PF ）是指交流输入有功功率（P ）与输入视在功率（S ）的比值。
PF ＝SP ＝R L L I U I U φcos 1=RI I 1cos φ= γcos φ （1） 式中：γ：基波因数，即基波电流有效值I 1与电网电流有效值I R 之比。
I R ：电网电流有效值I 1：基波电流有效值U L ：电网电压有效值cos Φ：基波电流与基波电压的位移因数在线性电路中，无谐波电流，电网电流有效值I R 与基波电流有效值I 1相等，基波因数γ=1，所以PF ＝γ·cos Φ＝1·cos Φ＝cos Φ。
当线性电路且为纯电阻性负载时，PF ＝γ·cos Φ＝1·1＝1。
二、有源功率因数校正技术1．有源功率因数校正分类（1）按电路结构分为：降压式、升/降压式、反激式、升压式（boost ）。
其中升压式为简单电流型控制，PF 值高，总谐波失真（THD ：Total Harmonic Distortion ）小，效率高，适用于75W~2000W 功率范围的应用场合，应用最为广泛。
它具有以下优点：● 电路中的电感L 适用于电流型控制● 由于升压型APFC 的预调整作用在输出电容器C 上保持高电压，所以电容器C 体积小、储能大● 在整个交流输入电压变化范围内能保持很高的功率因数● 输入电流连续，并且在APFC 开关瞬间输入电流小，易于EMI 滤波 ● 升压电感L 能阻止快速的电压、电流瞬变，提高了电路工作可靠性（2）按输入电流的控制原理分为：平均电流型（工作频率固定，输入电流连续）、滞后电流型、峰值电流型、电压控制型。
图1 输入电流波形图其中平均电流型的主要有点如下：●恒频控制●工作在电感电流连续状态，开关管电流有效值小、EMI滤波器体积小。
●能抑制开关噪声●输入电流波形失真小主要缺点是：●控制电路复杂●需用乘法器和除法器●需检测电感电流●需电流控制环路EMI：电磁干扰（Electromagnetic-interference）（3）按输入电流的工作模式分为：连续导通模式CCM(Continuous Conduction Mode)和不连续导通模式DCM(Discontinuous Conduction Mode)。
电路基础原理理解与应用交流电路中的功率因数
电路基础原理理解与应用交流电路中的功率因数电路基础原理理解与应用交流电路中的功率因数电路基础原理是学习电子工程和电路设计的基础，其中一个重要的概念就是功率因数。
功率因数是指实际功率与视在功率之比，是评价电路的效率和能量利用率的重要指标。
在交流电路中，功率因数的理解与应用尤为重要。
一、功率与功率因数的基本概念在交流电路中，功率是电路所传输的能量的度量单位，通常用符号P表示，单位是瓦特（W）。
功率有两种形式，分别是实际功率和视在功率。
实际功率（也称为有功功率）是实际进行功率转化和传输的功率，它与电路正弦时域连续电流和电压成正比。
实际功率可以用功率公式P = VIcosφ计算，其中P为功率，V为电压，I为电流，φ为电压和电流的相位差。
视在功率（也称为全功率）是交流电路中电流和电压的综合效果，它是实际功率和无功功率（或称为虚功功率）的总和，表示电路能够传输的功率的整体大小。
视在功率可以用功率公式S = VI计算，其中S为视在功率，V为电压，I为电流。
功率因数是实际功率与视在功率之比，它是评价电路的能量利用率和效率的重要指标。
功率因数可以用功率因数公式PF = cosφ计算，其中PF为功率因数，φ为电压和电流的相位差。
二、功率因数的理解与解释功率因数是衡量电路能量利用率的重要指标，一个高功率因数表示电路能够更有效地将传入的电能转化为有用的输出功率。
一个低功率因数则表示电路效率低下，有较多的能量被浪费。
功率因数范围在0到1之间，当功率因数等于1时，表示电路能够将传入的电能完全转化为有用的输出功率，此时功率因数达到最高效能利用。
而功率因数越低，表示电路中有更多的无功功率存在，导致能量的浪费和功率的不稳定。
三、功率因数的应用功率因数的应用在电路设计和工程实践中非常重要，一个好的电路设计需要考虑功率因数以提高能源利用率和电路的效率。
在家庭和工业中，电路并联使用电容器或电感器等以提高功率因数，以减少无功功率和降低能量浪费。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.三相电路的功率因数的计算原理
三相电机的三路瞬时电压、瞬时电流分别为：
sin()A a a U wt ϕ=+
sin()B b b U wt ϕ=+
sin()C c c U wt ϕ=+
sin()A a a I wt ϕ'=+
sin()B b b I wt ϕ'=+
sin()C c c I wt ϕ'=
+
a U 、
b U 、
c U 为三相电的电压有效值 a I 、b I 、c I 为三相电的电流有效值
三相电路的瞬时功率为
sin()*sin()[cos()cos(2)][cos cos(2)]
A A A a a a a a a a a a a a a A a a P U I wt wt U I wt U I wt ϕϕϕϕϕϕϕϕϕ''''==++=--++=-++
sin()*sin()[cos()cos(2)][cos cos(2)]
B B B b b b b b b b b b b b b B b b P U I wt wt U I wt U I wt ϕϕϕϕϕϕϕϕϕ''''==++=--++=-++
sin()*sin()[cos()cos(2)][cos cos(2)]
C C C c c c c c c c c c c c c C c c P U I wt wt U I wt U I wt ϕϕϕϕϕϕϕϕϕ''''==++=--++=-++
三相电的有功功率即是各相的平均功率
00
11
[cos cos(2)]cos A A T
T
a a a A a a a a A P P P dt U I wt dt U I T T ϕϕϕϕ'===-++=⎰⎰
00
11
[cos cos(2)]cos A A T T
a a A a a a a A
P P dt U I wt dt U I T T ϕϕϕϕ'==-++=⎰⎰
00
11
[cos cos(2)]cos b T T
b B B b b B b b b B
P P P dt U I wt dt U I T T ϕϕϕϕ'===-++=⎰⎰
00
11
[cos cos(2)]cos b T T
B B b b B b b b B
P P dt U I wt dt U I T T ϕϕϕϕ'==-++=⎰⎰
00
11
[cos cos(2)]cos C T T
c C c c C c c c c C
P P P dt U I wt dt U I T T ϕϕϕϕ'===-++=⎰⎰
00
11
[cos cos(2)]cos C T T
C c c C c c c c C
P P dt U I wt dt U I T T ϕϕϕϕ'==-++=⎰⎰
因为A ϕ、B ϕ、C ϕ为各相的电压与电流的夹角，由图我们可知把各相电流分解为与电压同
相和垂直的电流，同相分解的电流就是有功功率的电流，垂直分解的电流为无功功率的电流。
所以由图可知各相的无功功率为
sin a a a A Q U I ϕ=
sin b b b B Q U I ϕ= sin c c c C
Q U I ϕ=
cos cos cos a b c a a A b b B c c C P P P P U I U I U I ϕϕϕ=++=++
理想的情况下，当三相交流电平衡时则
a b c U U U U
===
a b c I I I I
===
A B C ϕϕϕϕ===
a b c I I I ==
a b c I I I I
===
A B C
ϕϕϕ==
三相电路的总有功功率为
cos cos cos 3cos a b c a a A b b B c c C P P P P U I U I U I UI ϕϕϕϕ=++=++=
三相电路的总无功功率为
sin sin sin 3sin a b c a a A b b B c c C Q Q Q Q U I U I U I UI ϕϕϕϕ=++=++=
三相电路的视在功率为
2
2
2
2
9()
S P Q UI =+=
3S UI =
三相电路的功率因数为
cos P S
ηϕ==
2、三相电路功率因数的测量
在理想的情况下，三相电是平衡的，所以
A B C ϕϕϕϕ===
我们只需要测量出A ϕ就可以了
BC B C U U U =-
功率因数
cos cos(90)sin A ϕαα=-=
α为BC U 与A I 的夹角，则测量功率因数就转化为测α的大小。
BC U 为线电压，A I 为相电流，测量的电路图为下图。
