室外综合管网施工方案讲解学习
室外管网施工顺序讲解学习
室外管网施工顺序住宅小区室外管网施工顺序及控制要点1 . 1 安排施工顺序,坚持“四让”原则。
即有压管道让无压管道,埋管浅的管道让埋管深的管道,单管让双管,柔性材料管道让刚性材料管道。
按照这个原则,小区管网施工顺序基本是:排水管道( 污水管、雨水管)——热力管道——煤气管道——供水管道(自来水管、中水管、纯净水管)——通讯及智能管线(电话、有线电视、宽带网) ——电力管线。
1 .2 相邻管线,在埋设的高程相同或相近时,最好考虑大开槽的施工方案,这是缩短工期、加快工程进度的有效措施。
1 . 3 在小区道路结构层内偏上的管线,最好待道路结构层碾压成形后,返挖槽施工。
这既能确保道路结构层的碾压施工及质量,又避免了道路碾压施工对管道施工成果的损坏。
1 . 4 按照总工期的要求,结合各专业管线编制的施工进度计划,遵循上述施工程序安排原则,统筹各专业管线的开工期和工期。
如条件成熟,最好作出小区管网工程施工进度网络图,并据此进行有效控制,使小区管网施工形成一个衔接紧凑、合理交叉和有条不紊的施工局面。
2 既要控制管线的平面位置,又要控制管线的立面高程为了环境美观,当今小区管线几乎全部埋设地下。
小区道路或绿地下的管网纵横密布,上下交错,因而,加强对管线平面位置和立面高程的双重控制,是确保小区管网正常有序施工的关键。
从这几年我们监理过的工程看,有相当多的小区管网设计单位,仅做小区综合管网平面图,而未做小区管网立面综合图,这无疑给小区管网施工造成了许多困难,而许多业主对管网立面综合图的重要性认识不足。
对此,总监理工程师应当积极向业主提出建议,要求设计单位进行管网的立面设计,做出管网的立面综合图,为控制管线的立面高程创造必须的条件。
2 . 1 专业监理工程师必须认真熟悉施工图,并协助业主做好设计技术交底,加强对小区管线平面位置和立面高程的预控。
2 . 2 各专业管线放线后,应由专业监理工程师统一验线,确认签字后方可开槽。

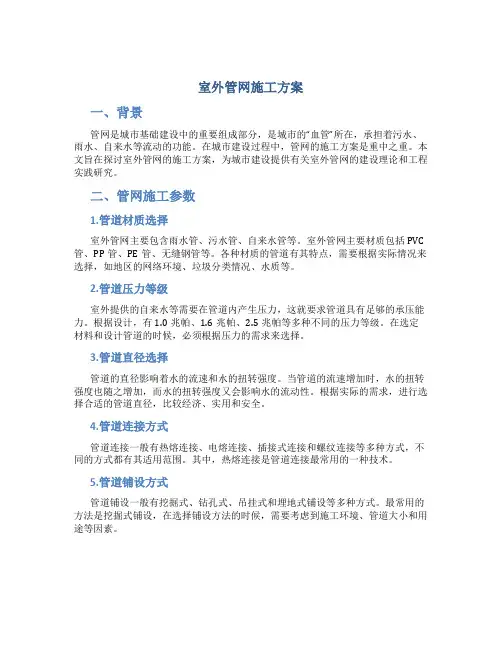

室外管网施工方案
室外管网施工方案一、背景管网是城市基础建设中的重要组成部分,是城市的“血管”所在,承担着污水、雨水、自来水等流动的功能。
在城市建设过程中,管网的施工方案是重中之重。
本文旨在探讨室外管网的施工方案,为城市建设提供有关室外管网的建设理论和工程实践研究。
二、管网施工参数1.管道材质选择室外管网主要包含雨水管、污水管、自来水管等。
室外管网主要材质包括PVC 管、PP管、PE管、无缝钢管等。
各种材质的管道有其特点,需要根据实际情况来选择,如地区的网络环境、垃圾分类情况、水质等。
2.管道压力等级室外提供的自来水等需要在管道内产生压力,这就要求管道具有足够的承压能力。
根据设计,有1.0兆帕、1.6兆帕、2.5兆帕等多种不同的压力等级。
在选定材料和设计管道的时候,必须根据压力的需求来选择。
3.管道直径选择管道的直径影响着水的流速和水的扭转强度。
当管道的流速增加时,水的扭转强度也随之增加,而水的扭转强度又会影响水的流动性。
根据实际的需求,进行选择合适的管道直径,比较经济、实用和安全。
4.管道连接方式管道连接一般有热熔连接、电熔连接、插接式连接和螺纹连接等多种方式,不同的方式都有其适用范围。
其中,热熔连接是管道连接最常用的一种技术。
5.管道铺设方式管道铺设一般有挖掘式、钻孔式、吊挂式和埋地式铺设等多种方式。
最常用的方法是挖掘式铺设,在选择铺设方法的时候,需要考虑到施工环境、管道大小和用途等因素。
三、室外管网施工步骤室外管网施工需要经过规划,设施建设和设施运营三个阶段。
本文主要讲述前两个阶段的重点步骤。
1.规划规划是管网工程中非常重要的一步,是为管网建设和再生提供基础数据的阶段。
具体规划步骤如下:1.测量地形:目的是获取施工地形、地貌、地势、植被、水文、地理要素等数据。
2.正确划定地界:地界要符合规划区域的实际情况,确保规划得到有效的执行。
3.确定污染源:对地上和地下的污染源进行分析和判断,制定合适的防范方案和措施。
室外综合管网施工方案
室外综合管网施工方案室外综合管网施工方案700字一、施工目标本次室外综合管网施工的目标是确保管网的正常运行和安全使用,提供可靠的供水、排水和燃气服务。
二、施工方案1. 前期准备在施工前,需要进行以下准备工作:- 撤离施工区域内的车辆和行人,确保施工区域安全通畅;- 制定详细的施工计划和时间表,确保施工进度;- 采购和调配所需的施工材料和设备;- 安排专业人员进行管网设计和施工方案制定。
2. 施工流程- 选址:根据项目需求和规划,选定合适的位置进行管网布置;- 地面开挖:在选定的位置,进行地面开挖,准确测量和标记管道的布置位置;- 钻孔:依据设计要求,在开挖的位置进行钻孔,为管道的穿越和连接做准备;- 管道敷设:根据设计图纸,按照标准流程进行管道敷设,确保每一段管道的连接牢固;- 管道连接:使用专业的连接件和焊接技术,将管道连接在一起,确保连接紧密和密封性;- 管道测试:进行管道试压和漏水测试,确保管道安全可靠;- 沟槽回填:将挖掘的沟槽进行回填并压实,确保地面平整和稳固;- 管道保护:根据设计要求,进行管道保护和固定,以防止外界因素对管道造成破坏;- 清理整理:对施工区域进行清理和整理,恢复原貌;- 施工验收:按照相关规定,对施工的管网进行验收,确保施工质量符合要求。
三、施工安全措施- 设立施工警示标志,警示施工区域,防止他人进入;- 施工期间,严格执行安全操作规程,确保施工人员安全;- 使用符合安全规范的施工设备和工具,防止事故发生;- 防止施工区域内的积水,采取排水措施,防止意外溺水事故;- 在施工现场设置临时安全设施,如防护网、护栏等,保护周围环境和行人安全;- 定期组织施工人员进行安全培训,提高他们的安全意识;- 指派专人进行现场监督和安全巡视,及时发现和排除安全隐患。
四、施工质量控制- 严格按照设计要求进行施工,确保管道连接紧密和密封性;- 对施工过程进行现场记录和监测,发现问题及时处理和整改;- 施工完成后,进行管道试压和漏水测试,确保管道质量达到要求;- 按照相关标准和规范进行施工验收,确保施工质量符合要求。
室外管网工程方案和措施
室外管网工程方案和措施一、工程方案1. 项目背景室外管网工程是城市基础设施建设的重要组成部分,是保障城市正常运行和居民生活的重要保障。
它包括城市道路的排水系统、供水系统、天然气管网、通讯光缆等,是城市正常运行和居民生活的基础。
目前,随着城市化进程的加速,城市人口不断增加,城市基础设施建设面临着更大的挑战,如何更好地建设和维护室外管网工程,成为当前城市基础设施建设的重要问题。
2. 目标和要求本项目旨在对室外管网进行全面的规划和建设,确保城市基础设施的正常运行和居民生活的便利性和安全性。
具体目标和要求包括:(1) 提高城市室外管网的抗压能力,确保城市突发事件和自然灾害时的抗压能力;(2) 完善城市室外管网的供水、排水、供气、通讯等功能,提高城市基础设施建设的完整性和安全性;(3) 提高城市室外管网的使用寿命,降低维护成本,提高城市基础设施建设的可持续性。
3. 方案内容(1) 路面排水系统:对城市排水管网进行全面检修和维护,提高排水系统的处理能力,确保城市道路在降雨天气时排水畅通。
(2) 供水系统:对城市供水管网进行全面检修和改造,提高供水系统的供水能力,确保城市居民的饮水安全和供水可靠性。
(3) 天然气管网:对城市天然气管网进行全面检修和升级,提高供气系统的供气能力,确保城市居民的生活质量和供气安全。
(4) 通讯光缆:对城市通讯光缆进行全面检修和更新,提高通讯系统的可靠性和覆盖范围,确保城市居民的信息交流和通讯便利。
4. 实施步骤(1) 管网勘测:对城市室外管网进行全面的勘测,明确管网的位置和规模。
(2) 工程规划:根据勘测结果,制定管网改造和建设的详细规划方案。
(3) 工程建设:按照规划方案,对城市室外管网进行全面的改造和建设。
(4) 工程验收:对建设完成后的管网进行全面的验收,确保管网的质量和功能完备。
(5) 后期维护:对建设完成后的管网进行全面的维护和管理,确保管网的长期稳定运行。
二、工程措施1. 技术改造(1) 采用新型材料:在管网建设中,采用新型材料,如耐腐蚀材料、高强度材料等,提高管网的耐久性和抗压性。

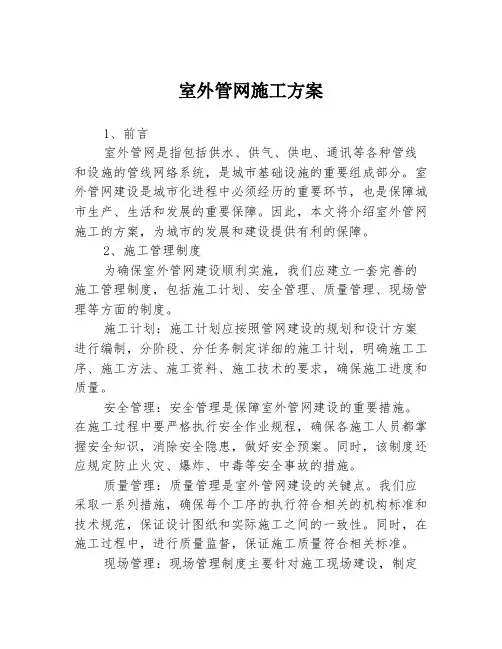

室外管网施工方案
室外管网施工方案1、前言室外管网是指包括供水、供气、供电、通讯等各种管线和设施的管线网络系统,是城市基础设施的重要组成部分。
室外管网建设是城市化进程中必须经历的重要环节,也是保障城市生产、生活和发展的重要保障。
因此,本文将介绍室外管网施工的方案,为城市的发展和建设提供有利的保障。
2、施工管理制度为确保室外管网建设顺利实施,我们应建立一套完善的施工管理制度,包括施工计划、安全管理、质量管理、现场管理等方面的制度。
施工计划:施工计划应按照管网建设的规划和设计方案进行编制,分阶段、分任务制定详细的施工计划,明确施工工序、施工方法、施工资料、施工技术的要求,确保施工进度和质量。
安全管理:安全管理是保障室外管网建设的重要措施。
在施工过程中要严格执行安全作业规程,确保各施工人员都掌握安全知识,消除安全隐患,做好安全预案。
同时,该制度还应规定防止火灾、爆炸、中毒等安全事故的措施。
质量管理:质量管理是室外管网建设的关键点。
我们应采取一系列措施,确保每个工序的执行符合相关的机构标准和技术规范,保证设计图纸和实际施工之间的一致性。
同时,在施工过程中,进行质量监督,保证施工质量符合相关标准。
现场管理:现场管理制度主要针对施工现场建设,制定相关规章制度,保证施工地点清洁整齐,减少施工对周边环境的影响,确保安全施工,保证施工进度和质量。
3、施工技术室外管网施工的技术包括:施工工艺、材料选择、施工措施等。
针对相应的施工技术,我们应采取相应的措施,确保施工质量和施工进度。
施工工艺:施工工艺是室外管网建设中最重要的一环,应根据不同的管网类型和地形地貌的特点制定相应的施工工艺。
同时,在施工过程中,要注重工艺的协调,确保各施工工序之间的衔接,降低施工成本和周期。
材料选择:室外管网建设的材料应符合国家的机构标准和技术规范。
在材料的选择上,应做到品质稳定、物美价廉,确保施工的质量和性价比。
在材料选购过程中,应执行相关规定,严防假冒伪劣和次品材料。
室外地下综合管网管道安装工程施工方案
室外地下综合管网管道安装工程施工方案一、前期准备工作1.项目组成员分工:根据工作需求和成员专长,确定项目组成员分工,明确各个角色的职责和任务。
2.施工图纸和文件准备:准备室外地下综合管网管道安装工程的施工图纸和相关文件,包括设计图纸、协议、合同等。
3.材料和设备清单准备:根据设计图纸和规范要求,准备所需的材料和设备清单,并进行采购准备。
二、现场施工准备1.施工现场勘测和测量:根据设计图纸,对施工现场进行勘测和测量,确定管道的位置和尺寸,确定施工方案。
2.现场标识和安全措施:在施工现场设置明显的标识,标示出管道的位置和尺寸,并采取必要的安全措施,确保施工现场安全。
3.施工设备和机械准备:根据施工方案和工作需求,准备所需的施工设备和机械,并进行调试和检查,确保正常运行。
三、施工工序及要点1.土方开挖:根据设计要求和施工图纸,在施工现场进行土方开挖工作,确保管道的埋设深度和位置准确。
2.管道安装:根据设计图纸,进行管道的安装工作,包括管道的连接、固定和支架的安装等。
3.管道对接:对于需要对接的管道,要进行严格的测量和对接工作,确保连接牢固和密封良好。
4.检测和测试:完成管道安装后,进行管道的检测和测试,包括水压试验和泄露检测等,确保管道的质量和安全。
5.管道保温和防腐工作:对于需要保温和防腐的管道,进行相应的处理工作,确保管道不受外界环境影响。
6.管道维修和保养:在管道安装完成后,进行管道的维修和保养工作,包括定期巡检、清洗和维修等,确保管道的正常运行和使用寿命。
四、质量控制和安全保障1.施工质量控制:严格按照设计要求和规范进行施工,进行必要的质量检查和测试,确保施工质量符合要求。
2.施工安全保障:采取必要的安全措施,确保施工现场安全,培训和督促施工人员遵守安全操作规程,减少事故风险。
五、施工管理和进度控制1.施工计划制定:根据施工范围和工期要求,制定详细的施工计划,包括各个工序的开始和结束时间,确保施工进度符合要求。
室外综合管网施工方案
室外综合管网施工方案1. 引言室外综合管网施工是指在室外场地进行各类管道系统的安装和维护工作。
这包括水管、燃气管、电缆等多种管道系统。
本文将介绍室外综合管网施工的方案和步骤。
2. 施工前准备工作在开始室外综合管网施工之前,需要进行一系列的准备工作,包括以下步骤:•规划与设计:需要对施工区域进行全面的规划与设计,确定管道的布局和走向,以及施工过程中可能遇到的障碍物和风险。
•材料准备:根据设计方案,准备好所需的管道材料和配件,确保施工过程中材料的充足供应。
•人员安排:确定施工团队的人员配备,并制定详细的施工任务分工表,确保每个人员清楚自己的职责和任务。
3. 施工步骤3.1 确定施工区域在开始施工之前,需要确定施工区域的范围和边界。
对施工区域进行标记和围栏,以确保施工区域的安全和秩序。
3.2 土方工程在进行管道安装之前,需要进行土方工程。
这包括挖掘沟槽、清理施工区域等工作,以便为管道的安装做好准备。
3.3 管道安装根据设计方案,进行管道的安装工作。
这包括以下步骤:•测量和标记:根据设计方案,使用测量工具对管道的位置和长度进行测量,并进行标记。
•管道切割与连接:根据标记的位置,使用适当的工具将管道切割成所需长度,并使用管道连接件将管道连接起来。
•管道布线:将已连接好的管道按照设计方案的布局进行敷设,确保管道的走向和高度符合要求。
3.4 安装配件和设备在管道安装完成后,需要安装和连接相应的管道配件和设备,以确保管道系统的功能完善。
•阀门和接头安装:安装阀门和接头,以便于管道的控制和连接。
•支架安装:安装管道支架,以支撑和固定管道,保证其稳定和安全。
•设备连接:将相应的设备(如水泵、压力变送器等)与管道系统进行连接。
3.5 系统测试和调试在管道安装和设备连接完成后,需要进行系统测试和调试,以确保管道系统的正常运行。
•水压测试:使用水源和相应的测试设备对管道系统进行水压测试,检测是否存在漏水和渗漏问题。
•气压测试:对燃气管道系统进行气压测试,检测是否存在泄漏和安全隐患。
室外地下综合管网管道安装工程施工方案
室外地下综合管网管道安装工程施工方案1. 引言室外地下综合管网管道安装工程施工是一项重要的市政工程,涉及到城市供水、排水、天然气、电力、通信等管道的铺设和安装。
本文档将详细介绍室外地下综合管网管道安装工程的施工方案。
2. 工程概述室外地下综合管网管道安装工程的主要目标是确保各项供应和通信网络能够在城市中正常运行,满足市民日常生活和工作的需求。
工程包括以下几个方面:•供水管道安装•排水管道安装•天然气管道安装•电力管道安装•通信网络安装3. 施工流程3.1 前期准备在正式施工之前,需要进行一系列的前期准备工作:1.确定施工范围和时间计划。
2.联系相关部门和单位,获取所需许可和批准。
3.建立工地布置计划,包括道路交通组织、施工设备布置等。
4.配置所需的施工设备和材料。
3.2 管道铺设根据设计图纸和规范要求,进行管道的铺设工作:1.标定管道的起点和终点,确定管道的走向。
2.开挖沟槽,注意保证沟槽的坡度和平整度。
3.进行管道的敷设,包括管道的连接和固定。
4.进行管道的验收,确保铺设质量符合要求。
3.3 管道连接在铺设完管道后,进行管道的连接工作:1.清理管道连接口,确保无杂物。
2.使用相应的连接件将管道连接起来。
3.进行连接点的密封处理,确保无泄漏。
3.4 系统测试在管道铺设和连接完成后,进行系统的测试和调试:1.对各类管道进行压力测试,确保其承压性能符合要求。
2.对通信网络进行连接测试,确保数据的传输正常。
3.5 完工验收在工程施工完成后,进行最后的完工验收:1.对管道系统进行全面检查,确保没有漏水和泄漏。
2.检查通信网络的连接质量和传输速度。
3.编制施工竣工图和相关文档,归档备份。
4. 安全与环保在整个施工过程中,安全与环保是重中之重:1.严格遵守安全操作规范,确保工人的人身安全。
2.减少环境污染,合理管理施工废弃物。
3.做好施工现场的防污染措施,防止对周围环境造成影响。
5. 总结室外地下综合管网管道安装工程的施工方案是确保城市供水、排水、天然气、电力、通信等管道正常运行的重要保障。
室外综合管网工程施工方案
室外综合管网工程施工方案一、项目概况二、项目目标1.提供稳定可靠的供水、供气、排污和电力服务,满足城市A的需求。
2.提高能源利用效率,减少能量损耗。
3.确保施工过程中的安全和环保。
三、施工方案1.前期准备(1)项目初步设计:包括管道的布置方案、控制亭和井的位置选择等。
(2)勘察:对施工区域进行勘察,评估地质条件和地下管线的情况。
(3)设计改进:根据勘察结果,修改和调整初步设计方案。
2.材料和设备准备(1)材料准备:根据设计方案,准备各种管材、阀门、法兰等所需材料。
(2)设备准备:准备挖掘机、压力测试仪、焊接机等所需设备。
3.施工流程(1)管道铺设:根据设计方案,在地下挖掘沟槽,放置管道,并进行焊接成型。
(2)阀门和法兰的安装:根据需要,在管道上适当位置安装阀门和法兰,以实现控制和连接功能。
(3)压力测试:在管道安装完成后,进行压力测试以确保其承受正常工作压力。
(4)控制亭和井的建设:根据设计方案,在合适位置建设控制亭和井,以容纳相关设备和操作人员。
(5)设备连接和电力供应:将各种设备和管道与电力供应点相连,确保其正常运行。
(6)环境整治:在施工完成后,进行环境整治工作,保持施工区域的整洁。
四、安全和环保措施1.施工现场安全:确保施工现场周围的安全标示齐全,设立警示牌,设置隔离措施,防止人员误入施工区域。
2.管道安全:施工过程中,严格按照标准操作,避免发生管道破损、渗漏等安全问题。
3.环境保护:施工过程中,进行垃圾分类和及时清理,减少对周围环境的影响。
4.交通疏导:在施工区域周边设置交通标志和人行道,保障交通通畅和行人安全。
五、质量控制1.验收标准:根据相关标准和规范,进行管道、阀门、法兰等材料和设备的验收。
2.施工过程监督:设置专人进行施工现场监督,确保施工过程符合设计要求。
3.施工质量检测:对管道进行压力测试、承托力检测等模拟条件下的实际工作负荷测试。
4.验收报告:根据施工质量检测结果,编制施工验收报告。
室外综合管网施工方案
室外综合管网施工方案室外综合管网施工方案一、施工概述:室外综合管网施工是指在户外场地进行相关管道的安装和连接工作,包括给水管网、排水管网、燃气管网等,旨在满足户外场地的基础设施需求。
二、施工方案:1.施工前准备:(1)制定详细的施工方案,明确施工范围、工序、工期等;(2)确认场地的地下管线情况,避免事故发生;(3)准备相关施工工具和设备,包括挖掘机、铲车、管道连接工具等。
2.挖掘工作:(1)根据设计图纸,在场地上标出管道的位置和走向;(2)使用挖掘机和铲车进行开挖,确保管道的质量和稳定性;(3)挖掘过程中,注意防止附近建筑物或地下设施的破坏。
3.管道安装:(1)根据设计要求,将管道按照一定的坡度安装,保证管道的排水畅通;(2)使用专业的连接工具将管道进行连接,确保连接牢固、密封性好;(3)在需要的地方进行管道固定,使用钢筋或钢索进行固定,增强管道的稳定性。
4.测试与保护:(1)完成管道安装后,进行压力测试,确保管道的质量和安全性;(2)在管道施工完成后进行防腐处理,保护管道不受外部环境的损害;(3)对管道进行维护和保养,定期巡检并处理发现的问题,确保管道的正常运行。
5.施工后收尾:(1)清理施工场地,移除垃圾和废弃材料;(2)整理相关文件和资料,保存施工记录和验收材料;(3)对施工情况进行总结和评估,提出改进意见。
三、安全注意事项:(1)施工过程中,要确保施工人员的安全,提供必要的防护设施;(2)严格遵守施工规范和操作规程,确保施工质量和安全性;(3)注意管道的通风和防火措施,避免发生气体泄漏和火灾事故。
四、施工效果:室外综合管网施工完成后,能够满足户外场地的基础设施需求,确保给水、排水和燃气等管道系统的正常运行。
同时,通过合理的施工方案和严格的施工控制,保证施工质量和安全性。
室外综合管网施工方案
室外综合管网施工方案一、前期准备工作:1.1施工前需进行现场勘察,确定管线规模、长度、位置和走向等信息。
同时,需要了解相关法规、规范和标准,确保施工符合要求。
1.2根据勘察结果编制施工图纸和方案,明确施工步骤和要求。
二、土方开挖与边坡处理:2.1根据施工图纸指示,在开挖区域划定边界,并进行工地围栏的搭设。
2.2使用挖掘机、推土机等机械设备进行土方开挖,控制开挖深度和宽度,确保与设计要求相符。
2.3土方开挖后,对边坡进行处理,采取喷涂护坡、铺设防护网等措施,保持边坡的稳定和安全。
三、管线敷设和连接:3.1根据施工图纸确定管线敷设的位置和走向,清理管道沟槽并进行调整。
3.2先敷设主干管线,再进行支线管的敷设,确保管道之间的连接紧密且无泄漏。
3.3采用管道连接件进行管线连接,如法兰、套管等,并进行密封处理,确保连接牢固可靠。
四、管道埋设与填土:4.1在管道敷设完成后,进行埋设,使用铺设机械进行管道下沉,确保管道与地面的平齐。
4.2在埋设过程中,逐步加入填土,使用压实机械对填土进行压实,确保管道固定稳定。
4.3埋设和填土后,进行软土地面处理,采取复合地膜、铺设草坪等方式,保持地面的美观和整洁。
五、管道测试和试运行:5.1在管线敷设完毕后,进行压力测试,使用压力泵加压并检测管道是否泄漏。
5.2完成压力测试后,进行流量测试,测试管道的水流速度和流量是否符合设计要求。
5.3进行试运行,通过开启阀门和管道通水,观察和检测管道运行情况,确保正常运行。
六、文明施工和安全措施:6.1在施工期间,严格遵守相关法规和规范,加强现场管理和组织,保证施工过程的安全和质量。
6.2设立警示标识和警示牌,标明危险区域和施工区域,提醒行人和车辆注意安全。
6.3安排专人负责现场协调和安全监控,保障施工人员和设备的安全。
七、竣工验收和交接:7.1竣工前进行管道的清洗和消毒处理,确保管道内部的清洁无污染。
7.2进行竣工验收,与监管部门进行验收交接,提供相关资料和证明。
室外综合管路的施工方案
室外综合管路的施工方案室外综合管路施工是指在室外环境中进行管线系统的布置、安装和连接的工作。
它包括了给水管道、排水管道、燃气管道、通讯管道等各种管道系统的施工,对于城市的基础设施建设和居民的日常生活都具有重要的意义。
下面是室外综合管路施工方案的详细说明。
一、前期准备工作1.确定施工设计:根据工程要求和相关规范,确定综合管路的布置、管道材质、直径和连接方式等设计参数。
2.制定施工方案:根据设计要求和实际情况,制定综合管路的施工方案,包括施工工序、施工时间、施工人员和设备安排等。
3.准备材料和设备:根据设计要求和施工方案,准备好所需的各种管道材料、配件和施工设备,确保施工过程的顺利进行。
二、土方开挖和回填工作1.布置施工场地:在施工区域内进行场地清理和标定,并张贴好相关的施工安全警示标志。
2.土方开挖:按照设计要求和施工方案,采用机械或人工的方式进行土方开挖,确保管道的安全埋设。
3.水平和垂直管道的布置:根据设计要求和施工方案,进行水平和垂直管道的布置和定位,确保管道连接的准确性。
4.回填土方:在管道铺设完成后,采用合适的填土材料进行回填,并进行合理的夯实,保证回填土方的稳定性。
三、管道安装和连接工作1.准备工作:根据设计要求和施工方案,对所需的管道进行检查和清洗,确保管道的质量和干净度。
2.管道吊装和安装:根据设计要求和施工方案,采用合适的吊装设备将管道吊装到指定位置,并进行连接。
3.弯头和接头的安装:根据设计要求和施工方案,安装管道的弯头和接头,进行管道的连接和布置。
4.管道固定和支撑:根据设计要求和施工方案,对管道进行固定和支撑,确保管道的稳定和牢固。
四、管道测试和调试工作1.管道试验:在管道安装和连接完成后,进行必要的管道试验,包括压力测试、漏水测试等,确保管道的安全性和可靠性。
2.管道调试:在管道试验合格后,进行管道的调试和运行,检查各项指标是否符合设计要求,确保管道正常运行。
五、竣工验收和维护1.竣工验收:在管道施工完成后,进行竣工验收,包括对施工质量、施工图纸、工程记录等进行检查和评审,确保工程符合相关规范和要求。
室外管网工程施工方案
室外管网工程施工方案1. 引言室外管网工程是指建设和铺设在城市和乡村等室外环境中的各类管道系统,用于输送水、燃气、电力等资源。
室外管网工程的施工方案是指在室外管网工程建设过程中,对工程施工各环节进行详细规划和安排,以确保工程的顺利进行和施工质量的达到要求。
本文将针对室外管网工程的施工方案进行详细介绍,包括施工前的准备工作、施工过程中的关键步骤和施工后的验收措施。
2. 施工前的准备工作2.1 环境勘察在施工前,必须对施工区域进行详细的环境勘察,了解地下情况、土质条件和地下设施分布等信息。
勘察工作应由专业的勘察队伍进行,勘察结果将作为施工方案的依据。
2.2 材料和设备准备施工前要做好材料和设备的准备工作。
根据工程设计要求和施工方案,采购和储备所需的管材、接头、阀门等材料,并检查设备的工作状态和完好程度。
2.3 施工人员培训施工队伍中的人员应接受相应的培训,掌握施工操作规范和安全注意事项。
特别是对于高危环节的施工人员,应进行专门的技能培训,确保施工操作的安全性和质量。
3. 施工过程中的关键步骤3.1 地面标志和开挖根据管道设计图,使用合适的标志物在地面标明管道的位置和走向。
然后,按照标记的位置进行开挖工作。
开挖过程中,应注意避免损伤地下设施,如电缆、通信线等。
3.2 管道敷设和连接在开挖好的沟槽中,进行管道的敷设和连接工作。
敷设时,应根据设计要求安装支撑和固定装置,确保管道的牢固和平整。
连接部分的焊接或承插连接工作要严格按照规范进行,保证连接点的严密性和可靠性。
3.3 封填和回填管道敷设完成后,进行封填和回填工作。
封填指在管道敷设完毕后,将沟槽内的空洞封堵,防止土方塌陷和管道移位。
回填则是指将开挖的土方重新填回到沟槽内,并按照规范进行夯实,确保管道的稳定性和抗压能力。
3.4 接头焊接和测试管道连接部分的焊接完成后,需要进行接头的焊接和测试。
焊接工作要严格按照焊接工艺规范进行,确保焊缝的质量。
接头焊接完成后,需要进行压力测试,以验证管道系统的可靠性和密封性。
室外管网施工方案要点
室外管网施工方案要点一、现场勘察与分析在施工前,应对施工现场进行详细的勘察与分析,包括但不限于以下内容:地下地形地貌:了解地下水位、土壤类型、地形起伏等基本情况,为管网布局提供依据。
现有管网:了解施工现场附近是否有其他管网,包括水管、排水管、电缆等,以避免施工过程中的冲突。
交通状况:分析施工现场附近的交通状况,确定施工期间的交通组织方案。
环境因素:评估施工现场的环境因素,如气候、地质条件等,为选择合适的施工方法提供依据。
二、管材与设备选型根据现场勘察与分析的结果,选择合适的管材和设备。
应考虑以下因素:管材材质:根据输送介质、工作压力、温度等因素选择合适的管材材质,如钢管、铸铁管、塑料管等。
管径与壁厚:根据流量需求、工作压力等因素选择合适的管径和壁厚。
设备选型:根据现场需求和施工条件选择合适的施工设备,如挖掘机、焊机等。
三、施工方法与工艺根据现场勘察与分析的结果和管材与设备选型,制定合适的施工方法与工艺。
应包括以下内容:管沟开挖:确定开挖方式、开挖深度、边坡坡度等,确保管沟质量。
管材连接:选择合适的连接方式,如承插连接、法兰连接等,确保连接牢固、密封性好。
回填与压实:制定回填材料的选择和压实要求,确保回填质量。
四、安全措施与预案制定详细的安全措施和预案,确保施工过程中的人员安全和环境安全。
应包括以下内容:人员安全培训:对施工人员进行安全培训,提高安全意识。
安全设施配置:配置必要的安全设施,如安全网、警示标志等。
应急预案制定:针对可能出现的突发事件,制定应急预案,包括人员疏散、紧急救援等。
五、质量检测与控制制定质量检测与控制方案,确保施工质量符合要求。
应包括以下内容:质量检测标准:明确质量检测的标准和依据。
检测方法与工具:选择合适的检测方法和工具,如超声波检测、X射线检测等。
检测结果处理:对检测结果进行分析和处理,及时发现并处理质量问题。
六、进度管理与调整制定进度管理与调整方案,确保施工进度按计划进行。
室外总平管网土方施工方案
室外总平管网土方施工方案1. 引言室外总平管网土方施工是指在室外地面进行总平管网的建设工作。
本文档将详细介绍室外总平管网土方施工的方案。
2. 工程概述室外总平管网土方施工旨在为建筑物提供水、电、燃气等供应管道,并确保其安全可靠。
施工过程主要包括土方开挖、管道敷设、回填等环节。
3. 土方开挖3.1. 前期准备•根据设计图纸确定开挖位置和深度;•清理工地,将需要开挖的区域清理干净;•严格按照安全规范设置警示标志,确保工人和周围人员的安全。
3.2. 开挖方法•可采用人工开挖或机械开挖的方式;•人工开挖需要根据工程的需要选择适当的工具,如铁锹、铁镐等;•机械开挖可采用挖掘机、推土机等设备,并在开挖前检查设备的工作状态是否正常。
3.3. 开挖要求•开挖过程中需确保开挖基准平整,并遵守施工图纸要求的水平度和垂直度;•根据土质情况进行合理的支护和排水,确保开挖安全;•开挖完毕后及时检查坑底是否清理干净,排除杂物和大石头。
4. 管道敷设4.1. 管道准备•根据设计要求,选择合适的管道材料进行准备;•管道应经过检查,确保质量合格。
4.2. 敷设方法•根据施工图纸进行管道的敷设,确保位置准确无误;•管道连接时要保证紧密连接,并进行密封处理。
4.3. 敷设要求•管道敷设要符合设计要求,保证管道的坡度和位置准确;•在敷设过程中要防止管道损坏和弯曲变形,保证敷设质量;•敷设完毕后要进行测量和检查,确保管道安装无误。
5. 回填5.1. 回填材料•根据设计要求,选择适合的回填材料,如砂土、黄土等;•回填材料应经过检查,确保质量合格。
5.2. 回填方法•根据施工图纸要求,按层次进行回填,每层回填要均匀、夯实;•回填过程中需注意保护敷设的管道,避免损坏。
5.3. 回填要求•回填要符合设计要求,保证地面平整和坡度合理;•回填完毕后要进行检查,确保回填质量合格。
6. 安全措施•在施工过程中,必须严格遵守安全操作规范,佩戴好安全帽和防护装备;•施工现场应设置警示标志,确保周围人员的安全;•遇到危险情况或意外事件时,应立即报告上级并采取相应的安全措施。
室外管网工程施工技术方案
室外管网工程施工技术方案一、室外管网工程施工的目标和内容室外管网工程主要包括城市给水管网、排水管网、燃气管网和通信管网等,其施工的目标是建设一个稳定可靠、安全高效的管网系统,保障城市居民的用水、排水、供气和通讯等基本需求。
具体内容包括以下几个方面:1. 给水管网施工:主要包括井筒建设、管道敷设和连接、管道覆土和保护等工作,要保证管道的质量、连接处的牢固和防渗漏等。
2. 排水管网施工:主要包括污水管道铺设、雨水管道建设、排水口建设等,要保证排水通畅、排放正常和不会发生堵塞等。
3. 燃气管网施工:主要包括管道敷设、阀门安装、气表设置等,要保证管道的安全、阀门的灵活和气表的准确记录等。
4. 通信管网施工:主要包括光纤敷设、机房建设、设备安装等,要保证通信畅通、信号稳定和设备可靠等。
二、室外管网工程施工的技术难点室外管网工程施工是一项复杂的工程,存在一些技术难点需要解决,主要包括以下几个方面:1. 地下管道走向和深度难以确定:地下管道施工需要准确了解地下情况,包括地层结构、地下水位和其他地下设施等,如果这些情况不清楚,容易造成管道敷设的偏差和错误。
2. 管道连接和封闭难度大:管道连接是室外管网工程中的重要环节,要求连接处密封可靠,不会渗漏,而且连接处要稳固。
另外,管道的封闭工作也比较困难,需要采用合适的材料和方法。
3. 管道维护和保护成本高:地下管道一旦发生故障,维护和修复成本都比较高,而且很难找到故障点,需要花费大量时间和人力。
4. 管道交叉和节点处难以处理:地下管道在交叉点和节点处容易发生问题,不仅要解决管道的交叉和连接问题,还要解决管道的排水和保护等。
三、室外管网工程施工的解决方案为了解决上述技术难点,需要采取一系列措施来确保室外管网工程施工顺利进行,具体方案如下:1. 地下管道走向和深度确定:要提前进行勘察和测量工作,了解地下情况,可以采用地下雷达和其他探测设备,确保准确了解地下情况。
2. 管道连接和封闭技术改进:采用新技术和材料,提高管道连接处的密封性和稳固性。
室外综合管网工程施工方案
室外综合管网工程施工方案编制人:编制日期: 2023年11月13日目录1.工程概述1.1测量放线施工1.2 土方工程1.3雨、污水排水管网施工1.4 给水管网施工1.5 砖砌检查井施工1.6施工规范1.工程概述工程名称: xxx项目室外综合管网工程工程地点: 项目位于xx市xx区xx路工程规模:项目占地面积约68785m²(98.7亩), 容积率3.5, 绿地率为31.1%。
建筑密度16.49%。
项目总建筑面积为257542.89㎡, 地上总建筑面积为239905.48㎡, 地下总建筑面积为17637.41㎡。
重要以高层、配套公建、幼稚园、商业为主。
1.1测量放线施工方案测量根据(1)据业主方及规划部门提供旳有关高程点、坐标点。
(2)《工程测量规范》(GB50013-2023)。
测量工具仪器设备以上仪器均需经测绘仪器计量测定中心检测, 检测合格并贴有计量合格证后方可使用。
对于以上计量仪器, 必须专人保管使用, 无关人员不得随意使用、搬动, 多种仪器必须定期保养, 到期送检。
人员组织项目部组织测量小组, 设2名专业测量人员负责整个室外管线旳管线定位, 井位定位, 标高测量等任务。
施工测量(1)放样测量根据设计图提供旳坐标, 对管线及井为进行放样, 井位放样采用坐标法进行, 并用不一样控制点进行复核。
放样后, 应进行纵、横方向符合性检查。
施工测量必须严格执行不一样措施、不一样人观测、不一样人计算旳测量复核制度。
1.2 土方工程施工方案本工程土方工程重要包括地检查井、化粪池、管沟等土方开挖和各类回填土。
1.2.1土方开挖方案(1)作业条件:①土方开挖前, 先清理开挖面上障碍物并摸清地下管线等障碍物, 将施工区域内旳地上、地下障碍物清除和处理完毕;碰到地下管道或电缆等状况, 要及时与建设、设计方沟通, 另行制定方案以避开地下管道或电缆;基坑开挖后, 在基坑上口做有组织排水, 基坑上口砌两皮砖高(120)挡水墙(随挖随砌), 基坑上口两边均砌并抹灰(墙两边及上顶全抹1: 3水泥砂浆), 并在基坑底修一道排水沟, 在每个检查井内修集水坑, 另备400m长彩条布, 做好防雨排水准备。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
室外综合管网施工方案目录第一章工程概述 (1)第二章施工组织机构和施工部署 (3)第三章施工准备 (4)第四章施工条件 (5)第五章管道、检查井安装 (6)第六章预制钢筋砼组合式生化池安装 (15)第七章工程质量管理 (20)第八章工期保证措施 (23)第九章成品保护措施 (24)第十章安全施工措施 (25)第一章工程概述一、工程概况本工程位于xxxxxxxxxxxx。
xxxxxxxxxxxxxxxx楼总建筑面积约xxxxxxxxxxxx万㎡,高层结构为框肢剪力墙结构,由6栋高层住宅、裙房以及地下车库组成。
xxxxxxxxxxxx室外管网、生化池及隔油池工程量约:雨污水管网2200米, DN700成品塑料检查井128座,DN1000成品塑料检查井9座,预制钢筋砼组合式生化池1个,生化池每天处理量Q=1650m³/d,钢筋砼隔油池3个,室外消火栓11个,室外结合泵8个。
工程质量要求达到国家质量验收合格标准。
二、编制依据1、室外埋地消防水池(05S804)2、室外水表、阀门井(05S502)3、检查井(02S515)4、跌水井(04S515)5、雨水口(05S518)6、隔油池(04S519)7、室外消火栓(13S201)8、水泵接合器(99S203)9、《建筑给排水及采暖工程施工质量验收规范》GB50242-200210、《给水排水管道工程施工及验收规范》GB50268-200811、《自动喷水灭火系统施工及验收规范》GB50261-200512、强制性标准条文13、设计图纸及施工组织设计三、工程特点及自然条件1、本工程自然条件及地质条件较复杂,场地为山地,呈阶梯形布置。
2、xxxxxxxxx住宅部分只有1个1#生化池,位于xxxxxxxxxxxxx楼处面积较大,日处理量1650立方米,所辖栋号xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx为预制钢筋混凝土组合式成品安装,施工周期长涉及工种多,在施工中应作为重点控制。
3、管网部分,雨污水管网沿着小区道路布置最后排入小区外市政管网。
4、由于本工程工期短,必须在各栋室内安装和装修未完成前穿插施工,这对施工组织协调能力提出了更高要求,也要求管网办公室管理人员必须在施工前协调好各栋号及各工种的施工安排和提前进场所需要的材料。
每段管沟施工特别是穿过临时道路的管道施工必须在不影响其他工种作业的基础上进行施工。
5、施工中必须与各部门相互协调,合理布局,统筹安排。
6、施工中应加大技术投入力度,科学地组织,精心施工,合理安排,科学管理。
7、工期短,质量高,根据业主要求和场地现场情况,需加强人力,物力和财力的投入。
8、该工程全部采用机械开挖的方式进行。
9、施工区域内沟槽地下水和雨水集水,采用集水坑降水处理。
10、雨污水管的断面施工严格按照《xxxx市下水道图集》和图集02S515,04S519严格执行。
第二章施工组织机构和施工部署第一节组织机构在业主和监理领导和协作下,组织有针对性的专业施工人员,合理安排施工工序,作业流程,控制施工进度、质量、安全、文明施工等施工环节。
本工程组织机构流程图:若在施工过程中,工程项目有所调整,另行调整管理机构。
第二节主要施工方案选择一、沟槽开挖与回填由于本工程土石方施工的特殊性,作业区内为回填土,沟槽开挖以人工配合挖掘机的方式,遇石方不爆破。
土方开挖采用1:0.5放坡的方式进行。
沟槽的回填均采用人工回填,在雨污管以上1000mm采用细土回填,分层夯实,其压实度根据现场情况,穿越小区道路的地方应达到96﹪以上,管沟穿越绿化带和其他不承重部位,压实度可相对减少。
施工过程中挖方区的土须全部外运,不能用于管沟回填;该部分管沟回填须借土回填。
二、管道基础施工组团内雨污水管道的基础夯实后按100厚C20砼浇筑,机械振捣。
三、安装施工雨污水采用双壁波纹管,根据沟槽的作业面和开挖深度,采用人工下管,人工稳管和接口处理。
四、检查井、跌水井施工有部份要回填压实的部位,要求井不能伸出地面,完成到井底上来0.6~0.8m的井壁,然后用成品盖板盖上封闭。
并建立专门的表格,明确该井的编号,井面高程,井中心点的坐标(建立专门档案资料),便于后部施工查找。
第三章施工准备一、技术准备(1)、图纸会审一体化施工组织设计施工图是施工的主要依据。
目前,由于现场情况与设计图纸内容不相吻合,需对现场的管网布置作适当调整,并组织各分管工程的施工人员进行图纸会审和建议,提出可行性办法,并形成文字记录和图文资料,在此基础上做好施工组织设计,编制各工序,工种的作业方案落实到施工工长及施工班组。
(2)、管网测量放线以图纸上标注的小区外坐标为放线依据,并结合现场情况进行给水节点,雨污水检查井以及电缆沟走向的放样。
管网沿途按测量规范沿走向布置一定数量的导线控制点,导线控制点采用全站仪施测,高程采用S3水准仪或自动精平水准仪,双面尺法进行布设,水准点以建设单位提供的国家级水准点为起算点。
场地内设总控引点并加以保护。
设备配置二、主要资源需要量计划1.本工程主要机具计划表见下表第四章施工条件一、施工水电的设置利用现有施工水电为引源。
二、现场沟槽排水进行土石方施工时,槽内积水对土石方施土影响校大,因此,在适当位置或低洼处设置集水池,如有集水采用潜水泵转入排水明沟,根据情况采用集中排放。
三、开挖施工部分污水管网:W78-W172开挖工程量约1800立方米;雨水管网:Y27-Y71开挖工程量约2700立方米;废水管:F31-F42网开挖工程量约300立方米。
第五章管道、检查井安装第一节施工测量沟槽土石方的施工和管道底坡控制,关键在于施工测量,施工测量贯穿于整个施工过程,为此,工程部专门配备了全站仪、水平仪、钢尺等测量工具。
一、工艺流程测量仪器的检定→校验→检测起始数据→场地控制网的布设定位放线→竖向控制依据总平面图,设置控制网计算测量数据,可直接利用全站仪测设场地的控制网,若小区内原已布设导线控制网,则可直接利用。
对控制点和控制线,经反复测量无误后再分别测出其他控制线桩。
① 根据报验合格的坐标点对现场的管网和道路坐标进行施测,用竹杆作为控制桩,竹杆上标识该桩的编号、坐标。
② 竹杆桩埋入地面下300mm,用C20砼保护竹杆桩,防止其它外力因素破坏桩位,控制点位报监理复核。
③ 竹杆上测设控制水准点位,用红油漆注明,控制管网的开挖深度和管沟坡度的检查。
④ 根据图纸要求按控制桩位放出开挖线,开挖后为保证控制点位不破坏,用木板打龙门架的形式,将控制点和高程引入龙门架上,地表控制桩部位才能开挖。
(竹杆可以拆除)⑤ 龙门架的控制线和高程将做为管道和管井的控制依据。
(龙门架用于开挖深度较大的部位)⑥ 管网开挖完成后再一次将定位线落入槽内,在井位立一根竹杆,注明高程控制管道的坡向和坡度高程。
二、标高控制(1)、小区内的水准点可采取往返测的方法进行布设和校核,引测误差≤±20√Lmm(L为测线长度,以KM为单位),并按测量规范设置永久性控制点。
(2)、标高传递采用S3水准仪将水准传递至施工面,保证施工层面标高测量偏差≤3mm。
三、横断面测量采用全站仪放出各中桩,测得中桩高程,用花竿皮尺法测量每个中桩的横断面。
根据横断面测量数据应用AUTOCAD绘出横断面,计算出每个横断面的填方面积和挖方面积,并计算出中桩与边桩的距离,以便在现场放出边桩的具体位置。
根据施工测设绘制的横断面,计算出开挖与回填的工程数量,以便对施工班组计量。
第二节沟槽开挖及回填一、沟槽开挖1、管沟以挖掘机开挖为主,人工清槽为辅。
2、管沟开挖达到控制高层后应立即封底,以免影响槽底质量。
3、根据综合考虑,开挖工作采用挖掘机开挖,工作面加宽50cm 进行挖,开挖松软沟槽时,深度超过1.5米时,向两边加宽的宽度根据地质情况1:0.5放坡系数进行开挖。
挖方区开挖深度在2.0m以内工作面600mm,开挖深度在2.0~3.5m工作面宽800mm,当开挖深度大于3.5m时,沟底宽应保证底宽不小于1.5m宽。
4、沟槽的底面要求平整面连续,不得有大于40mm的圆石或大于25mm的尖角石直接与管壁接触。
5、雨天施工措施(1)雨天施工时,沟槽内的积水即时排除,不允许沟槽长时间积水(积水时间不超过24h)。
按坡度从高到低,分段开挖,分段铺管,分段回填。
(2)在沟槽一侧每距20~30米左右设积水坑,并在沟槽底一侧做明沟排水,积水坑断面不小于400×400mm,用泵将水抽出。
积水坑要经常清理,以免积泥太多。
(3)用彩条布覆盖挖方堆土。
(4)积水浸泡槽底严重时,可超挖槽底200~300mm,用砂石回填夯实。
(5)沟槽深度大于1.5米时边坡加支撑板,以防塌方。
6、沟槽开挖注意事项(1)沟边堆土尽可能堆在不妨碍交通和施工的一侧,堆土距沟边1M以外,堆高不超过1.5M。
(2)如原土为垃圾,或是块石,不得用于回填,应及时运走至指定地点。
二、沟槽土体支护(1)对于回填土段挖土深度小于3米,且边坡系数较小时,采用段续式水平挡土板支撑。
基槽开挖过程中要注意开挖岩壁的稳定性,如果稳定性较差的开挖段要进行加固处理,用300宽×40厚木板竖向插入侧壁,中间用D≥6cm的杪杆加对撑,竖向间距不大于1.2m,挡板横向间距不大于3.0m。
(2)对于上部为松土,下部为岩石层的沟槽,当开挖深度较大,槽顶边上有荷载时,支撑上部松土。
(3)支撑拆出应与回填土填筑高度配合进行,且在拆除后及时回填。
三、沟槽回填(一)、沟槽回填压实1、沟槽回填应在管道闭水试验合格后立即进行。
回填采用细土和现场内开挖的土方就地回填。
在管顶和管胸腔部分用细土人工横向推填平整后,用蛙式打夯机轻型击实分层碾压,每层填土厚度不大于300mm,在管顶上只能用木夯人工夯实,0.6m以上采用人工夯实,0.8m以上采用机械压实回填。
2、回填必须保证管道不位移。
管道沟槽,检查井周围的回填土应在对称的两侧或四周同时均匀分层回填压实(夯实)。
3、沟槽回填时,应符合下列规定:(1)砖、石、木块等杂填物应清除干净。
(2)采用明沟排水时,应保持排水沟畅通,沟槽内不得有积水。
(3)回填土或其他回填材料运入槽内时不得损伤管节及其接口,管道两侧和管顶以上50cm范围内,应由沟槽两侧对称运入槽内,不得直接扔在管顶上,回填其他部位时,应均匀运入槽内,不得集中推入。
(4)回填土应逐层压实,且不得损伤管道,管道两侧和管顶以上50cm范围内,应采用轻夯击实,管道两侧压实面的高差不超过30cm。
(5)分段回填压实时,相临段的接茬应呈阶梯形,且不得漏夯。
第三节管道基础施工一、管道基础雨污水管道基础垫层采取模支撑,定型定位浇筑,模板可选取木摸,钢管扣件支撑系统或采取其他办法支模,但必须保证管肩混凝土的厚度,混凝土采用C20商品砼,机械振捣,条件不成熟时,可采用人工振捣。
