空心墩施工作业指导书
空心墩施工作业指导书
空心墩施工作业指导书一、编制目的明确空心墩身施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范墩台身施工。
二、编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》三、工程概况我分部施工拉林河特大桥部分工程，起讫桩号为DK842+803.15～DK849+919.11,全长7.116Km,其中1#～64#为空心墩,高度为14m～30m，墩顶尺寸全部为680×330cm，墩顶2.5m 范围、墩底1.5m范围为实体段，空心墩最小壁厚为50cm，墩身外坡比率30:1,内坡率40:1，其中55、56、57＃墩位于引拉河内。
钢筋总重量1802.078吨,C40高性能砼总量19624.87方。
四、施工计划依据架梁通道节点计划，我分部拟进场6个班组、6套模板、6台吊车完成64个空心墩的施工任务，4月份完成10个，5月份完成20个，6月份完成20个，7月份完成14个。
2、模板配置计划配置6套30m模板，每节2m，最大重量4.4T。
从2009年4月1日开始至2009年7月底完成，共120天，其墩高最高为30m，墩身模模板的标准节为2m，每次浇筑砼2m，需模板共15个节，每节模板3天为一个倒用周期，1节模板120天可周转使用25次(120天-15节*3天)/3天，故需要3套模板，考虑到施工工序衔接、天气等各方面因素影响，拟定6套模板。
模板倒用周转示意图62＃墩64＃墩63＃墩3、起重设备的选用及数量计划配置6台吊车（其中25T的4台，35T的2台）。
拟采用汽车吊进行模板拆装及倒运，查吊车起吊幅度及重量表可知，Q25T汽车吊臂长31m，Q35T汽车吊臂长41m，计划进场25T吊车4台，35T吊车2台，在施工过程中，25m 以上部位的模板采用35T吊车进行拆装，25m以下部位的模板两种吨位的吊车均可使用。
4、材料用量C40施工配合比为：水泥：粉煤灰：细骨料：粗骨料：水：外加剂＝300：128：668：1088：158：4.28水泥采用标号PO42.5,黑龙江省宾州水泥，哈尔滨兴热粉煤灰II级：山东菏泽产的外加剂，规格为LQ－II。
空心墩墩身施工作业指导书
空心墩墩身施工作业指导书目录1适用范围22作业二的准备2.1技术准备............................................................................ .......................................................22.2测量放样............................................................................ .......................................................22.3其他准备工作............................................................................ ...............................................23技术要求............................................................................ ..................................................................34施工程序与施工流程............................................................................ . (3)4.1施工程序34.2工艺流程35施工要求及施工工艺45.1墩身与承台接触面处理............................................................................ ...............................45.2测量放线............................................................................ .......................................................45.3搭设脚手架工作平台............................................................................ ...................................45.4钢筋加工绑扎............................................................................ ...............................................45.5模板制作与安装............................................................................ ...........................................55.6混凝土浇筑及养护............................................................................ .......................................66劳动组织............................................................................ (8)6.1作业组织86.2生产效率和材料消耗87材料要求87.1钢筋...........................................................................................................................................87.2混凝土............................................................................ ...........................................................87.3脚手架、模板............................................................................ ...............................................88设备机具配置............................................................................ ..........................................................89质量控制及检验标准............................................................................ . (8)9.1质量控制要点89.2质量检验910安全环保要求1010.1安全要求............................................................................ ...................................................1010.2文明施工和环水保要求............................................................................ (10)一1适用范围本作业指导书适用于千丈常州火车站第三标一分部桥梁（石门坎桥、庙八槽）大桥、梨树坨特大桥、生基坪大桥、刺竹垭大桥、庙坝槽大桥、石板村大桥、蓝田湾中桥）桩基施工。
空心墩作业指导书
空心墩墩身施工作业指导书1 合用范围合用于改建铁路阳安线增建第二线大岭铺至安康东直通线 YAZTS-2标神滩河大桥 T 构连续梁空心墩施工。
2 作业条件及施工准备2.1 内业准备组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行岗前技术培训，使其真正体味到交底的内涵、清晰工艺流程、掌握作业要领和相关施工要点，考核合格后持证上岗。
2.2 外业准备施工过程中所涉及的各种外部技术数据采集。
各项材料检验，如石子、砂子、水泥、添加剂、钢筋等施工前按设计提供的配比进行室内试验，确定施工配合比。
大面积施工前，工艺试验，确定工艺参数，并报监理单位确认。
3 引用施工技术标准( 1 ) 神滩河大桥设计图第一册；(2)客货共线铁路桥涵工程施工技术指南》 ( TZ203-2022 )；( 3 )《铁路桥涵工程施工质量验收标准》 ( TB10415-2003 J286-2004 )；( 4 )《铁路混凝土工程施工质量验收标准》( TB10424-2022 J1155-2022 )；4 施工顺序与工艺流程4.1 施工顺序( 1 )空心墩爬模施工作业的主要流程：施工准备→爬模拼装、调试→校正模板→钢筋焊接绑扎→浇筑砼→拆除底层模板并爬模→混凝土养生→重复爬模浇筑砼施工直至设计标高。
( 2 )翻模由模板、工作平台、吊架、提升设备组成。
翻升模板采用 3 层布置，每层高 2.25m，以墩身作为支承主体。
上层模板支承在下层模板上，循环交替上升。
工作平台采用 5cm 厚模板搭设作业平台，护栏采用小型槽钢作为护栏，每根护栏立柱采用 8#槽钢与墩柱模板连接，四周悬挂安全网，四周做不小于 30cm 的模板挡护，为墩身施工人员提供作业平台，稳定性能良好。
( 3)墩柱模板及钢筋采用塔吊吊装，作业人员及检查人员通过“之字形”通道上下班。
桥空心墩台施工作业指导书(中铁上海局)
桥空心墩台施工作业指导书（中铁上海局）桥梁是铁路建设中非常重要的部分，而桥梁空心墩和台座的施工对于桥梁的稳定性和承载能力起着关键性作用。
本作业指导书将详细介绍桥11的空心墩和台座的施工工作，以便确保施工过程的安全和顺利进行。
一、施工前准备工作1.熟悉施工图纸：施工人员需要认真阅读并理解空心墩和台座的施工图纸，熟悉施工过程，了解关键节点和要求。
2.设备准备：检查并确保所需设备的可用性和正常操作。
包括起重机械、混凝土搅拌机、模板支撑等。
3.施工材料准备：按照施工图纸和设计要求采购所需的钢筋、混凝土、模板等材料，并进行质量检查和验收。
4.安全准备：制定详细的安全操作规程和工作计划，确保施工人员的安全意识和安全措施的有效性，并设置必要的警示标志和围挡。
二、施工步骤和要求1.基础施工：根据设计要求进行桥墩基础的开挖和处理，确保基础的稳固和承载能力。
2.模板搭设：根据施工图纸和设计要求，按照标准尺寸和布置要求搭设模板。
模板应牢固可靠，确保混凝土浇筑时的几何尺寸和外形的准确性。
3.钢筋安装：根据设计要求和施工图纸，在模板内部安装钢筋骨架，并按照要求进行连接和固定。
钢筋应符合设计要求和构造要求，连接牢固，不得出现损伤和锈蚀。
4.吊装和浇筑混凝土：使用起重机械将混凝土搅拌好后，按照施工图纸和设计要求将混凝土倒入模板中，同时进行振捣以排除气泡和空隙。
混凝土应均匀浇筑，不得有泄漏现象。
5.养护：在混凝土浇筑完毕后，对其进行必要的养护，保持潮湿状态。
根据施工图纸和养护规程，对浇筑部位进行覆盖、喷水或其他养护措施，确保混凝土的强度和稳定性。
6.模板拆除：混凝土达到设计强度要求后，在养护期满后，进行模板的拆除。
拆除模板时应谨慎操作，防止对混凝土结构造成损伤。
三、质量控制和安全注意事项1.施工过程中，严格按照施工图纸、设计要求和规范执行，确保施工质量和安全。
2.施工人员应具备相关专业知识和技能，并按照安全操作规程进行作业，做好安全防护措施。
空心墩施工作业指导书（宜万）
空⼼墩施⼯作业指导书（宜万）空⼼墩施⼯作业指导书⼯程概况1.1.桥梁结构宜万铁路W11标段位于湖北省恩施州建始县境内，线路⾥程：DK168+500～DK184+000，全长15.521km。
本标段桥梁13座-3561.22延⽶,其中阎家潭⼤桥为双线曲线桥，中⼼⾥程DK172+334.945，全长302.74m；桥跨结构为:9-32m普通⾼度后张法预应⼒砼梁；1#～7#墩为钻孔桩（柱桩设计）基础，桩径1.5m，最长桩30m，墩⾝为双线圆端型空⼼墩，最⾼墩60m（4#、5#）；8#墩为扩⼤基础，墩⾝为双线圆端型实体墩；桥台设计为双线T形桥台，扩⼤基础；宜昌台伸⼊鹰嘴观⼆号隧道出⼝内，为桥隧相连结构。
1.2.⽓象条件本地区属属季节性⽓候，温暖多⾬，温润多雾，四季分明，夏季湿热多⾬，冬季寒冷多雾。
降⽔较充沛，多年平均降⽔量为1279.7mm。
降⽔主要集中在5～9⽉，为856.2mm，占全年66.9%；11⽉⾄次年2⽉降⽔最少，为146.1mm，仅占全年11.4%。
1.3.墩⾝施⼯桥梁实体墩⾝、墩帽施⼯⼯艺见图1-1、1-2。
图1-1 墩台⾝施⼯⼯艺流程图图1-2 墩帽施⼯⼯艺流程图总体施⼯安排：a）、考虑到墩⾝很⾼，且上部施⼯时需垂直运输的材料和机具很多，2#～7#墩采⽤塔吊垂直运输，在3#和6#墩的承台外侧分别设置⼀台扶壁式塔吊(作⽤半径50m)，3个墩共⽤1台塔吊，另在塔吊旋转臂上安装探照灯，保证夜间施⼯照明。
1#、8#采⽤双排脚⼿架，配⼩型吊装设备施⼯。
b）、混凝⼟浇注采⽤混凝⼟输送泵。
c）、空⼼墩⾝模板采⽤翻模施⼯，模板每节⾼度2⽶设3层共6⽶。
循环交替翻升。
在施⼯中，当第3层砼灌注完成后，拆卸第1层模板⾄第3层上⽅，进⾏安装、校正，然后绑扎钢筋、灌注砼，如此循环上升，直⾄完成整个墩⾝施⼯。
实⼼墩采⽤整体模板。
5.3.1.翻模模板加⼯模板加⼯：墩⾝施⼯内外模采⽤翻模施⼯，对于桥梁空⼼墩由于是内外变截⾯，模板的圆弧半径不断的变化，模板加⼯是墩⾝施⼯的关键。
空心墩施工作业指导书
合用于新建兴泉铁路桥梁工程空心墩施工。
作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉规范和技术标准。
制定施工安全和施工质量保证措施，编制应急预案。
对施工人员进行技术交底，对参加人员进行岗前技术培训，明确施工要点和关键部位卡控重点，考核合格后持证上岗。
( 1 )施工前应先对施工场地进行平整，方便模板的堆放与拼装。
( 2 )立模前应对分节模板进行编号，并对模板进行试拼装，对错台、错缝进行打磨和整修。
( 3 )准备好材料、劳力及施工机械，并检查其性能达到要求。
( 4 ) 现场用水、用电满足施工要求。
( 5 )施工作业层中所涉及的墩身轴线、方向、标高等各种外部技术数据采集，测量放线，做好立模前准备。
( 1 )模板均采用厂制大块钢模板，模板整体拼装时要求错台<1mm ，拼缝<1mm。
安装时，用缆风绳将钢模板固定，利用仪器校正钢模板两垂直方向倾斜度。
( 2 ) 钢筋在加工场按设计图纸集中下料、分型号、规格堆码、编号，平板车运到现场，在桥墩钢筋骨架定位模具上绑扎。
( 3 ) 混凝土采用集中拌和，混凝土输送车运输，输送泵或者泵车泵送入模，分层浇注，连续进行，插入式振捣器捣固。
墩身外侧模板选用大块钢模板，内侧采用定型钢模板。
对于收坡高墩，且同类型桥墩数量较多的，应采用大块成套钢模，分段支立、浇灌，在不同墩位间倒用。
空心墩底部的实心部份单独分次浇筑，墩身每次的最高高度控制在 5m 以内，施工中加强施工组织。
墩身钢筋、模板根据地形、墩高等条件由汽车起重机、自制提升架负责垂直提升，混凝土由混凝土泵或者泵车泵送入模。
超过 25m 的空心墩采用翻模施工。
清理基础顶面测量放样绑扎墩身钢筋立模混凝土拌制、运输混凝土拌制、运输混凝土拌制、运输灌注墩底实体混凝土测量放样绑扎墩身钢筋立空心墩模板灌注空心墩混凝土绑扎墩顶实体钢筋立墩顶实体模板灌注墩顶实体混凝土制作混凝土试件制作混凝土试件制作混凝土试件养护墩台身外模模板采用大块整体钢模，选用不少于 6mm 厚钢板面板，加工时，派专业工程师在加工厂家进行全过程跟踪，保证面板、平整度、接缝、尺寸误差的质量要求。
空心墩施工作业指导书(改)
空心墩施工作业指导书(改)一、施工前准备空心墩施工前需要对现场进行勘察，了解周边环境和工程要求，并预先准备施工所需的材料和设备，同时组织工人进行安全教育和技术培训。
二、材料准备1、砼材料：按照设计要求，选用强度达到或超过C20的混凝土。
2、钢筋：根据设计要求和工程要求，选用规格、型号符合要求的钢筋。
3、模板：选用具有良好成型性和耐用性的模板。
4、混凝土搅拌机：选用质量可靠、生产效率高的搅拌机。
5、吊装设备：选用符合安全要求、工作稳定的吊装设备。
6、测量设备：选用精度可靠的测量设备。
7、其他设备：施工现场根据需要，选用相应的辅助设备。
三、施工程序1、安全措施施工前应根据现场情况进行安全评估，制定安全施工方案，并组织工人进行安全教育和技术培训。
施工现场应设立安全警示标志，严格遵守安全操作规程。
2、施工准备根据设计要求和现场情况，确定施工工艺和施工方法，并组织工人进行材料和设备的准备工作。
确保各项准备工作的顺利进行。
3、测量定位根据设计要求和现场情况，进行墩身的测量定位。
定位时，应确保墩身的垂直度和位置精度。
4、模板安装根据设计要求，安装模板。
模板安装前，应对模板检查、修整和防水处理。
5、钢筋加工和安装根据设计要求和现场情况，进行钢筋的加工和安装。
钢筋加工前，应对钢筋进行清洗和防锈处理。
安装钢筋时，应按照钢筋布置示意图进行布置，并按要求进行连接和固定。
6、混凝土浇注混凝土浇注前，应对模板进行检查和处理。
浇注前，应先进行底板混凝土浇注，然后按要求进行墩身的浇注。
7、养护混凝土浇注完毕后，应立即进行养护，防止混凝土出现龟裂和脱落。
养护时间视混凝土强度、现场环境和设计要求而定。
四、质量验收1、混凝土质量检验混凝土强度应符合设计要求，未出现开裂、起砂等现象。
2、钢筋加工和安装质量检查钢筋加工和安装应符合设计要求，钢筋的弯曲、连接和固定应牢固可靠。
钢筋应清洁无锈蚀。
3、模板和支撑检查模板和支撑应铺设平整，尤其是支撑应坚固牢靠。
空心墩施工[1]
![空心墩施工[1]](https://img.taocdn.com/s3/m/bd18dbfdf705cc17552709ce.png)
空心墩施工作业指导书1、目的对空心墩施工作业进行控制，使其结果满足设计和施工规范的要求。
2、使用范围适用于空心墩施工工艺，使其处于受控状态。
3、职责技术主管负责技术交底书的编制、发放，对工序的实施过程进行控制检查。
根据施工进度，提报材料计划。
测量班测量后提供有关测量资料。
试验室负责原材料的检验，设计配合比、混凝土强度检查、监控指导混凝土施工。
物资设备部负责按要求购进原材料（水泥、砂、碎石等）；负责机械设备的配置，机械设备的采购、发放，检查指导机械设备的使用、保养和维修工作。
质检工程师负责对整套工序监督检查及抽查。
项目队长负责组织施工，对工序过程实施监督检查，协调作业班组之间的关系。
模板施工班负责模板工程、混凝土浇注工程施工，钢筋施工班负责钢筋加工、运输、吊装工程施工，混凝土的运输由搅拌站负责。
4、技术标准客运专线铁路桥涵工程施工技术指南（TZ212—2005）客运专线铁路桥涵工程施工质量验收暂行标准（铁建设[2005]160号）铁路混凝土工程施工质量验收补充标准（铁建设[2005]160号）5、资源配置5.1人员负责空心墩施工作业人员必须是经过培训、工作熟练的工人，并且具有较高的质量意识。
电工、混凝土输送泵司机、罐车司机等特殊工种，必须是经过培训、考试合格，持证上岗。
5.2设备空心墩施工所需主要设备见下表：技术主管负责按施工进度要求提供月材料计划。
物资设备部根据材料计划，组织进料。
试验室接到材料室通知后立即组织取样试验工作，对无说明书和出厂合格证的产品则有权拒绝试验，并上报项目部工程部。
5.3.1 水泥选择水泥品种的原则如下：混凝土应优先选用硅酸盐水泥和普通硅酸盐水泥，当环境水对混凝土有侵蚀性时，应经试验选择其它水泥。
水泥品质应符合现行的国家标准，固定厂家供应。
运至工地的水泥，应有厂家产品试验报告，试验室必须进行复验，必要时还应进行化学分析，水泥品质的试验按现行的国家标准进行。
5.3.2 骨料a、骨料应根据优质经济，就地取材的原则进行选择，可选用天然骨料、人工骨料或两者互相补充。
空心墩台施工作业指导书
空心墩台施工作业指导书1.目的明确桥梁空心墩台施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范空心墩台施工。
2.编制依据（1）《高速铁路桥涵工程施工技术规程》（Q/CR9603-2015）（2）《高速铁路桥涵工程施工质量验收标准》(TB10752-2010)（3）《铁路混凝土工程施工技术指南》（铁建设[2010]241号）（4）《铁路混凝土工程施工质量验收标准》（TB10424-2010）（5）《铁路桥梁钻孔桩施工技术规程》（Q/CR9212-2015）（6）《XXX标施工图设计文件》3.适用范围适用于XXX标桥梁空心墩台施工。
4.作业准备4.1 内业技术准备开工前组织技术人员认真学习实施性施工组织设计，熟悉施工图纸、规范和技术标准，制定施工安全保证措施，提出应急方案。
对施工人员进行技术交底，对施工人员进行上岗前培训，考核合格后持证上岗。
4.2外业技术准备4.2.1 施工前应先对施工场地进行平整，方便模板的堆放与拼装。
4.2.2 立模前应对分节模板进行编号，并对模板进行试拼装，对错台、错缝进行打磨和整修。
4.2.3 准备好材料、劳力及施工机械，并检查其性能达到要求。
4.2.4 现场用水、用电满足施工要求。
4.2.5 施工作业层中所涉及的墩身轴线、方向、标高等各种外部技术数据收集，测量放线，做好立模前准备。
5.技术要求5.1模板均采用厂制大块钢模板，模板整体拼装时要求错台<1mm，拼缝<1mm。
安装时，用缆风绳将钢模板固定，利用经纬仪校正钢模板两垂直方向倾斜度。
5.3钢筋在加工场按设计图纸集中下料、分型号、规格堆码、编号，平板车运到现场，在桥墩钢筋骨架定位模具上绑扎。
5.3混凝土采用集中拌和，混凝土输送车运输，输送泵或泵车泵送入模，分层浇注，连续进行，插入式振捣器捣固。
6.施工程序与工艺流程墩身外侧模板选用大块钢模板，内侧采用定型钢模板。
对于收坡高墩，且同类型桥墩数量较多的，应采用大块成套钢模，分段支立、浇灌，在不同墩位间倒用。
空心墩作业指导书
空心墩作业指导书
空心墩作业指导书
一、作业目的
通过该作业，使学生了解空心墩的定义、结构、施工方法及其在工程中的应用，提高学生的工程实践能力和解决实际问题的能力。
二、作业内容
1. 空心墩的定义及结构
请学生查阅相关资料，了解空心墩的定义、结构形式及其优缺点，并概述空心墩的主要特点。
2. 空心墩的施工方法
请学生根据自己的理解和查阅资料，概述空心墩的施工方法，重点介绍空心墩的构筑方法和加固方法。
3. 空心墩在工程中的应用
请学生以实际工程为例，介绍空心墩在工程中的应用，包括桥梁、隧道、码头及其他工程中空心墩的使用情况，并简单阐述空心墩在这些工程中的作用和优点。
4. 空心墩的设计原则
请学生了解空心墩的设计原则，包括空心墩的轴力设计、受弯设计、剪力设计等，以及对空心墩设计的相关要求。
三、作业要求
1. 作业需要学生自行查阅相关资料，收集有关空心墩的知识，达到熟悉空心墩的结构、施工要点和设计要求的程度。
2. 学生需要自行思考，对学习到的空心墩相关知识进行总结和概述，并运用所学知识，对实际工程案例进行分析和思考。
3. 作业要求在字数上不少于，稿件质量要求高，语言表述清晰、流畅、准确。
4. 作业应当与课程内容密切相关，并涵盖了课程要求的关键点，符合课程学习的要求和进度。
四、作业评分
1. 按时提交，可以享受加分待遇。
2. 作业质量好，语言表述清晰、流畅、准确，可以获得高分。
3. 作业内容涵盖了课程要求的关键点，符合课程学习的要求和进度，可以获得较高的分数。
4. 作业内容的准确性和实用性，以及对实际工程案例的分析和思考，在评分时也将被重点考虑。
空心墩台施工作业指导书
空心墩台施工作业指导书1.适用范围本作业指导书适用于甘肃段空心墩台施工。
2.作业准备2.1内业技术准备、2.1.1作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
2.2外业技术准备2.2.1 施工前应先对施工场地进行平整，方便模板的堆放与拼装。
2.2.2立模前应对分节模板进行编号，并对模板进行试拼装，对错台、错缝进行打磨和整修。
2.2.3 准备好材料、劳力及施工机械，并检查其性能达到要求。
2.2.4 现场用水、用电满足施工要求。
3.技术要求3.1施工前按设计提拱的配合比进行室内试验，确定施工配合比。
配合比应由试验室多次试配，选择最合理配合比。
3.2正式浇筑墩身前，应根据选择的最优配合比浇筑实验墩，取得相应的技术参数，为墩身施工的施工配合比、坍落度控制、温度应力控制、浇筑速度控制及养护方式等提供依据。
3.3混凝土的拌和采用场地集中拌和，砼灌车运输至现场。
3.4墩身外侧模板选用大块钢模板，内侧采用定型钢模板。
施工应采用大块成套钢模，分段支立、浇灌，在不同墩位间倒用。
3.5空心墩底部的实心部分单独分次浇筑，墩身每次的最高高度控制在6m 以内，施工中加强施工组织。
墩身钢筋、模板根据地形、墩高等条件由汽车起重机、自制提升架负责垂直提升，混凝土由混凝土罐车泵送入模。
4.施工程序与工艺流程4.1施工程序空心墩一般分三步浇筑墩身混凝土，墩底实体段、墩身空心薄壁、墩顶部实体段。
4.2工艺流程 图1 空心墩施工工艺流程5.施工要求清理基础顶面灌注墩底实体砼 砼拌制、运输 制作砼试件测量放样测量放样绑扎墩身钢筋立 模绑扎墩身钢筋养 护灌注空心墩砼 砼拌制、运输 制作砼试件立空心墩模板绑扎墩顶实体钢筋灌注墩顶实体砼 砼拌制、运输 制作砼试件立墩顶实体模板5.1承台立模面凿毛①凿除已浇筑混凝土表面的水泥砂浆和松弱层，凿毛后露出的新鲜混凝土面积不低于总面积的75%。
空心墩作业指导书
目录1、目的 (1)2、编制依据 (1)3、适用范围 (1)4、空心墩台施工方法 (1)4.1、工艺流程 (2)4.1.1、模板工程 (3)4.1.2、钢筋工程 (3)4.1.3、混凝土工程 (8)4.1.4、混凝土养护 (11)5、控制标准 (12)6、安全、质量保证措施 (13)6.1、安全保证措施 (13)6.2、质量保证措施 (14)7、环境保护措施 (15)空心墩台施工作业指导书1、目的明确空心墩身施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范墩台身施工。
2、编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》3、适用范围适用于大西客运专线晋陕黄河特大桥空心墩墩身施工。
4、空心墩台施工方法本桥梁工程的所有高墩均采用塔吊翻模施工，塔吊的悬臂长度不小于50m，每台塔吊可以为两到三个墩的施工完成垂直运输任务。
我部负责施工管段内的32m简支梁的墩身的外侧坡度为45:1,内侧为75:1，所以模板按最高墩的高度40.5m来设计,其中墩帽3.0m单独设计，墩身模板18节，每节高度2.0m。
除整节段外，根据墩高，不足2.0m的设调整节。
第一次浇筑4～6m，以后每次浇筑4m，每个工作面需要6m的模板，一套模板最多可供6个墩身施工工作面同时施工。
4.1、工艺流程空心墩台施工工艺流程图4.1.1、模板工程为方便拼装及运输，外模模板设计成每节高度 2.0m，调整节均设在墩底。
每节在横截面上分为六块，其中直线段2块，圆弧段4块。
为了浇筑时方便操作，用角钢组焊成操作平台。
为保证模板刚度，采用6mm钢板做为面板，10#槽钢做为一层龙骨。
外模平板采用22#槽钢做为二层龙骨，圆弧板采用双根16#槽钢卷圆焊接，二层龙骨间用16mm钢板和螺栓连接。
内模模板的设计，12#槽钢作为龙骨，10cm×10cm的方木作为竖肋，1.8cm竹胶板作面板。
模板之间圆弧段采用竹胶板分割后以薄铁皮连接而成，再与方木采用铁钉连接。
空心墩施工作业指导书
空心墩台施工作业指导书1. 适用范围适用于沪昆线江西段桥梁空心墩台施工。
2. 作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3. 技术要求3.1 模板均采用厂制大块钢模板，模板整体拼装时要求错台<1mm，拼缝<1mm。
安装时，用缆风绳将钢模板固定，利用经纬仪校正钢模板两垂直方向倾斜度。
3.2 钢筋在加工场按设计图纸集中下料、分型号、规格堆码、编号，平板车运到现场，在桥墩钢筋骨架定位模具上绑扎。
3.3 混凝土采用集中拌和，混凝土输送车运输，输送泵或泵车泵送入模，分层浇注，连续进行，插入式振捣器捣固。
4. 空心墩台施工方法墩身外侧模板选用大块钢模板，内侧采用定型钢模板。
对于收坡高墩，且同类型桥墩数量较多的，应采用大块成套钢模，分段支立、浇灌，在不同墩位间倒用。
空心墩底部的实心部分单独分次浇筑，墩身每次的最高高度控制在5m 以内，施工中加强施工组织。
墩身钢筋、模板根据地形、墩高等条件由汽车起重机、自制提升架负责垂直提升，混凝土由混凝土泵或泵车泵送入模。
超过25m 的空心墩采用翻模施工。
4.1.工艺流程（图见下页）4.1.1 模板工程清理基础顶面灌注墩底实体混凝土 混凝土拌制、运输制作混凝土试件测量放样测量放样绑扎墩身钢筋立 模 绑扎墩身钢筋灌注空心墩混凝土混凝土拌制、运输制作混凝土试件立空心墩模板25m以下空心墩台施工工艺流程图墩台身外模模板采用大块整体钢模，选用不少于6mm厚钢板面板，加工时，派专业工程师在加工厂家进行全过程跟踪，保证面板、平整度、接缝、尺寸误差的质量要求。
空心墩施工作业指导书
空心墩施工作业指导书1.0编制目的明确空心桥墩施工工艺、操作要点和质量标准，规范和指导空心墩作业。
2.0编制依据《公路桥涵施工技术规范》（JTG/T F50-2011）《公路工程质量检验评定标准》(JTGF80/1-2004)3.0适用范围及条件适用于公路桥梁空心桥墩施工。
4.0施工工艺流程4.1施工工艺流程基础清理→绑扎下实体段钢筋→立下实体段模板→下实体段浇筑→墩体循环（提升支架→墩身钢筋接高绑扎→拆除、翻升、安装模板→灌注混凝土→混凝土养生→提升支架）→搭设上实体段底部支架及模板→安装上实体段钢筋→浇筑上实体段混凝土→拆除模板及支架。
4.2施工工艺流程图空心墩施工工艺如图4-1所示5.0施工方案5.1模板方案1.模板体系空心墩墩身施工可采用整体定型钢模、翻模、爬模、滑模等方法施工。
(1)整体定型钢模整体定型钢模根据墩身外形，订做一整套模板，根据墩身高度，分节安装模板，浇筑墩身混凝土。
整体定型钢模最为常见、工艺简单、可操作性强。
整体定型模板施工过程中，先浇筑完的混凝土在拆模时，保留最上一节模板不拆除，抱住墩身（可适当增加稳定措施），再在该模板上安装下一节段的模板，继续浇筑下一节混凝土，如此循环直至封顶。
由于模板统一，且均采用大型钢模，模板接缝较容易处理，浇筑的墩身外观相对较好。
特别对于变径结构，对其变化位置的控制较其他模板容易，尺寸误差较小。
并且通过翻拆模法可以同时进行数个墩身的墩节施工，加快施工进度。
适用于空心墩数量较多、墩身高度不太高且墩身为变径结构的桥梁施工。
整体定型钢模对资源消耗量大，对机械设备及劳动力配置要求较高。
(2)翻模翻升模板一般由2～4层模板组成一个单元。
以墩身作为支承主体。
上层模翻模施工工艺与整体定型模板相近，翻拆下部已施工完部分的模板转至上部未施工部分。
中间留置一节模板抱箍墩身。
翻升模板由于采用大模板施工，砼表面质量较好。
采用翻升模板施工，不需另行配置专用提升设备，可利用现场既有的材料提升机械（如塔吊等）提升模板，设备投入较小，但相对占用垂直运输机械资源。
空心墩墩身施工作业指导书
空心墩墩施工作业指导书一．适用范围适用于武汉至十堰高速铁路项目桥梁工程变截面空心墩墩身施工。
二．作业准备2.1 技术准备2.1.1复核设计图纸，对图纸上里程桩号、墩身高程、一般构造尺寸等相互矛盾或有疑问的地方及时汇总报监理工程师及公司，以便办理设计变更后作为施工依据。
2.1.2进行施工安全、技术交底。
2.1.3拟定模板、支架方案。
模板、支架需做设计计算并提供施工图，保证结构强度、刚度和稳定性符合要求，技术经济指标合理。
模板加工、制作完成经验收合格才能用于现场施工。
2.2 材料、机械、设备及劳动力组织2.2.1根据施工进度计划编制材料、机械、设备及劳动力计划表，做好调度工作。
2.2.2混凝土配合比通过设计及试验确定，保证混凝土强度符合设计及规范要求，保证混凝土满足施工所需的和易性、流动性等技术要求。
2.2.3定期对机械、设备进行保养、检修，保持机械设备状态良好。
2.2.4定期进行劳动安全教育，增强全员劳动保护和安全生产意识。
2.3 承台竣工验收承台拆模后，在顶面测量放出中心线，对其平面位置高程进行竣工测量验收，应符合设计及规范要求。
2.4 承台及预埋钢筋竣工验收竣工验收承台尺寸及顶面高程，根据测放的墩身纵横十字轴线，复查墩身预埋钢筋的位置、尺寸、数量是否满足设计与规范要求。
三．技术要求3.1 施工前按照设计提供的配合比进行室内试验，确定施工配合比，确保满足铁路高性能混凝土的技术标准。
3.2 必须保证进场的混凝土各种原材料的合格，按照高性能混凝土的施工要求。
3.3 新模板进场后要先进行试拼，对模板缝等进行调整，满足规范要求并经技术人员验收后才能投入使用。
3.4 钢筋原材进场验收及实验合格，钢筋接头工艺试验验收合格后方可进行钢筋制作、安装。
四．施工工序与工艺流程4.1 施工工序空心墩施工工序为：承台竣工验收及接茬面处理→测量放线→搭设脚手架工作平台→墩底实体段钢筋加工绑扎→模板安装及加固→混凝土浇筑及养护→模板拆除→墩身空心部分接茬面处理、钢筋绑扎→墩身空心部分内、外模板安装→砼浇筑→墩身空心部分循环施工→墩顶实体模板安装→墩顶实体钢筋安装及预埋件设置→墩顶实体砼浇筑→养护及模板拆除。
空心墩施工作业指导书
空心墩施工作业指导书1 适用范围适用于客运专线公路桥梁已完成基础的空心墩墩身施工。
2 作业准备2.1 技术准备2.1.1 测量放样。
对已完工的墩台基础，重新校核中线水平，曲线桥或不等跨桥梁要核准预偏心的偏心值，桥台放样时还需注意分清胸墙线与支座中心线关系。
2.1.2 模板制作。
模板采用大块整体钢模，选用大于6mm厚钢板面板，并根据墩台结构尺寸进行设计，由具备资质的专业厂家加工。
加工时，派专业工程师在加工厂家进行全过程跟踪，保证面板、平整度、接缝、尺寸误差的质量要求。
内模采用组合钢模。
2.1.3要求模板表面平整，尺寸偏差符合设计要求，具有足够的刚度、强度、稳定性，且拆装方便接缝严密不漏浆。
模板设计应经过受力检算，加劲肋采用型钢。
2.1.4墩身施工，模板框架采用14＃槽钢，加劲肋采用50mm等边角钢加固，模板进场后，进行清理、打磨，以无污痕为标准，首次使用宜进行试拼。
2.1.5按照设计要求，选取和确定各种标号混凝土的配合比。
2.2 场地准备2.2.1清除基础施工时遗留地上的各种管线及相关障碍物，平整场地和蔬通道路。
2.2.2 做好周边防排水设施，接通电源和泵送混凝土管路，危险地域做好好警示标志。
2.3 人员配备(见表1)表1 空心墩作业每班劳动力组织2.4 机械配备16吨起重吊车1台，6立方混凝土搅拌运输车根据运距配2—3台，每小时60立方排量的输送泵或长臂泵车1台，插入式振动捣固器4—6台，钢筋弯折及焊搂设备各一套。
3 技术要求3.1 墩身外侧模板选用大块钢模板，内侧采用定型钢模板。
对于收坡高墩，且同类型桥墩数量较多的，应采用大块成套钢模，分段支立、浇灌，在不同墩位间倒用。
3.2 混凝土通过泵送入模或吊装入模，墩身模板和钢筋采用汽车起重机垂直吊装作业。
墩身浇筑完成后先带模浇水养生，拆模后覆盖塑料膜养生。
3.3墩台混凝土必须是原装原色，色泽一致、结构尺寸准确，棱角分明，强度符合设计要求，且表面光洁平整，接茬顺直；混凝土表面严禁涂、刷、抹。
桥墩施工空心作业指导书word格式
桥墩施工（空心）作业指导书1.适用范围适用于沪昆客专桥梁墩柱施工。
2.作业准备2．1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3.技术要求3.1墩身模板及支架应有足够的强度、刚度与稳定性。
模板采用定型钢模板。
模板接缝应严密，不得漏浆。
3.2墩身模板采用分节安装，分节施工，分次浇筑成型。
3.3墩身钢筋的加工安装、混凝土的施工、养护和拆模等应符合相关施工技术标准和铁道部颁布的有关客运专线铁路高性能混凝土技术条件的相关规定。
接地钢筋的安装应符合设计要求。
3.4浇筑混凝土时，应经常检查模板、钢筋、沉降观测点及预埋部件的位置和保护层的尺寸，确保其位置正确不发生变形。
3.5墩身混凝土分段一次连续浇筑。
3.6墩台顶帽施工前后均应复测其跨度及支承垫石高程。
施工中应确保支承垫石钢筋网及锚栓孔位置正确，垫石顶面平整，高程符合设计要求。
3.7墩身施工完毕，应对全桥进行中线、水平及跨度贯通测量，并标出各墩台的中心线、支座十字线、梁端线及锚栓孔位置。
暂不架梁的锚栓孔或其他预留孔，应排除积水将孔口封闭。
4.施工程序与工艺流程4.1施工程序施工程序为：施工准备→测量放样→钢筋加工、绑扎→模板安装→检验模板尺寸→墩身混凝土浇筑→墩身混凝土养生→拆模→检验验收4.2工艺流程5 施工要求5.1施工准备墩台身施工前，应将基础顶面浮浆凿除，冲洗干净，整修连结钢筋。
并在基础顶面测定中线、水平，标出墩台底面位置。
空体墩墩身较高＞20m，采用定型钢模板分节浇筑成型，混凝土通过泵送入模，墩身模板和钢筋采用汽车起重机垂直吊装作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

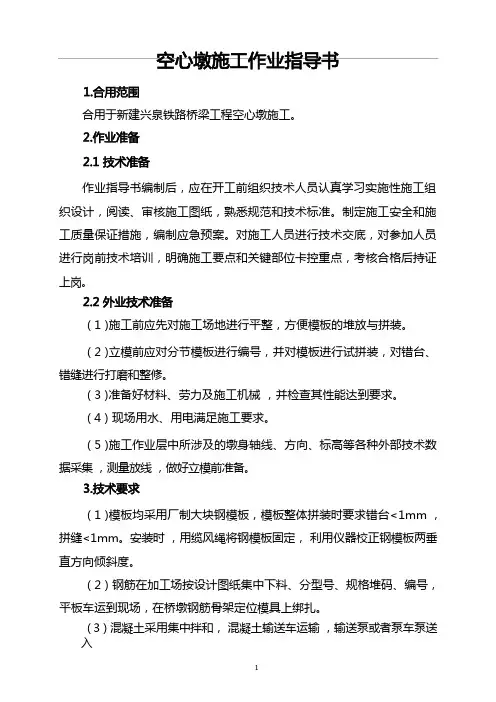

空心墩施工作业指导书
1适用范围
适用于客运专线公路桥梁已完成基础的空心墩墩身施工。
2 作业准备
2.1 技术准备
2.1.1 测量放样。
对已完工的墩台基础，重新校核中线水平，曲线桥或不等跨桥梁要核准预偏心的偏心值，桥台放样时还需注意分清胸墙线与支座中心线关系。
2.1.2 模板制作。
模板采用大块整体钢模，选用大于6mm厚钢板面板，并根据墩台结构尺寸进行设计，由具备资质的专业厂家加工。
加工时，派专业工程师在加工厂家进行全过程
跟踪，保证面板、平整度、接缝、尺寸误差的质量要求。
内模采用组合钢模。
2.1.3要求模板表面平整，尺寸偏差符合设计要求，具有足够的刚度、强度、稳定性，
且拆装方便接缝严密不漏浆。
模板设计应经过受力检算，加劲肋采用型钢。
2.1.4墩身施工，模板框架采用14＃槽钢，加劲肋采用50mm等边角钢加固，模板进场后，进行清理、打磨，以无污痕为标准，首次使用宜进行试拼。
2.1.5按照设计要求，选取和确定各种标号混凝土的配合比。
2.2 场地准备
2.2.1清除基础施工时遗留地上的各种管线及相关障碍物，平整场地和蔬通道路。
2.2.2 做好周边防排水设施，接通电源和泵送混凝土管路，危险地域做好好警示标志。
2.3 人员配备(见表1)
表1 空心墩作业每班劳动力组织
工种人数主要工作内容
木工 4 钢模拆除安装加固。
架子工 6 安装搭设脚手架，配合安装模板。
测量工 2 平面中心水平、墩台高程控制。
混凝土工 6 混凝土浇筑振捣。
吊车司机 2 配合安装模板，其中指挥1人。
运输车司机 3 混凝土运输车
泵车司机 1 泵送混凝土管路维护。
试验工 1 控制混凝土配合比及试件制作。
电工 1 现场电源保障。
技术人员 1 现场技术指导。
工班长 1 现场组织指挥。
合计28
2.4 机械配备
16吨起重吊车1台，6立方混凝土搅拌运输车根据运距配2—3台，每小时60立方排量
的输送泵或长臂泵车
1台，插入式振动捣固器4—6台，钢筋弯折及焊搂设备各一套。
3 技术要求3.1 墩身外侧模板选用大块钢模板，内侧采用定型钢模板。
对于收坡高墩，且同类型桥墩数量较多的，应采用大块成套钢模，分段支立、浇灌，在不同墩位间倒用。
3.2 混凝土通过泵送入模或吊装入模，墩身模板和钢筋采用汽车起重机垂直吊装作业。
墩身浇筑完成后先带模浇水养生，拆模后覆盖塑料膜养生。
3.3墩台混凝土必须是原装原色，色泽一致、结构尺寸准确，棱角分明，强度符合设计要求，且表面光洁平整，接茬顺直；混凝土表面严禁涂、刷、抹。
所以，使用的外加剂使用前必须在经过试验室鉴定合格后，由项目负责人批准使用，使用外加剂时须采用计量装置。
3.4 桥墩严禁偏压，墩台顶帽施工前后均应复测其跨度及支承垫石高程。
施工中应确保支承垫石钢筋网及锚栓孔位置正确，垫石顶面平整，高程符合设计要求。
3.5墩台施工完毕，应对全桥进行中线、水平及跨度贯通测量，并标出各墩台的中心线、支座十字线、梁端线及锚栓孔位置。
暂不架梁的锚栓孔或其它预留孔，应排除积水将孔口封闭。
3.6 空心墩底部的实心部分单独分次浇筑，墩身每次的最高高度控制在
5m 以内，墩身钢筋、模板根据地形、墩高等条件由汽车起重机、
自制提升架负责垂直提升，超过
25m 的空心墩采用翻模施工。
4 施工工艺流程及操作要点
4.1 工艺流程(见图1)
清理基础顶面灌注墩底实体砼
砼拌制、运输制作砼试件测量放样
测量放样
绑扎墩身钢筋
立模
绑扎墩身钢筋
养护灌注空心墩砼
砼拌制、运输制作砼试件立空心墩模板
绑扎墩顶实体钢筋
灌注墩顶实体砼
砼拌制、运输制作砼试件立墩顶实体模板。
