电子电路故障检测一般方法
万用表检测电子电路好坏的方法
万用表检测电子电路好坏的方法万用表测量法是指用万用表测量电路中电压、电流、电阻器的量值，从而判断故障的方法。
所以，万用表测量法又分为电阻测量法、电压测量法和电流测量法。
它是检修电子产品时使用最多的一种方法。
另外，检测电子元器件的好坏，往往也是使用万用表来测量的。
1)电阻测量法电阻测量法是利用万用表欧姆挡，通过检查被测电器电路与地之间的直流值及有关器件的阻值是否正常，来分析故障所在的方法。
电阻测量法有“在线”和“脱焊”两种测量方法。
(1)方法要领：①使用万用表的“Ω×1”挡检测通路电阻，必要时应将测试点刮开，焊干净后再进行检测，以防止接触电阻过大，引起测量误差。
对插接件检测时，可通过摆动插接件来测其接触电阻。
若阻值大小不定，说明有接触不良故障。
②使用万用表“Ω×1k”或“Ω×10k”挡检测电容器电容值大小和漏电程度。
③使用万用表“Ω×1k”挡检测小功率晶体管，使用“Ω×100”挡检测中功率晶体管，使用“Ω×10”挡检测大功率管。
④使用“Ω×1k”挡检测电器指示电表的好坏。
常用元器件性能测试方法参见第三章。
(2)注意事项：①不能在电器通电情况下检测各种电阻。
②对电容应该先进行放电，然后再拆下其一端来进衙检测。
③对于电阻元件的检测，如果电阻和其他电路有连接，应脱焊被测电阻的一端，然后再进行检测。
④要注意万用表测试笔的极性和电阻挡的选择，以免误判。
⑤用“在线”测量方法时，所测得的阻值受其他并联支路影响，在分析测试结果时应予以考虑，以免误判。
2)电压测量法检测电器设备的外部交流电压和内部电路直流电压是否正常，是分析故障原因的基础。
因此在检修电器和电子电路调整过程中，应先测量有关电压，这样往往会发现问题，查出故障。
电压测量法就是通过测量被测电器或电子电路各部分电压，与正常值进行对照，从而找出故障所在部位。
在检修过程中，即使已确定了电路故障部位，也还需要进一步测量相关电路中的晶体管、集成电路等各引脚的电压或电路中主要节点的电压值，看是否正常。
电子电路中的故障排除技巧和方法有哪些

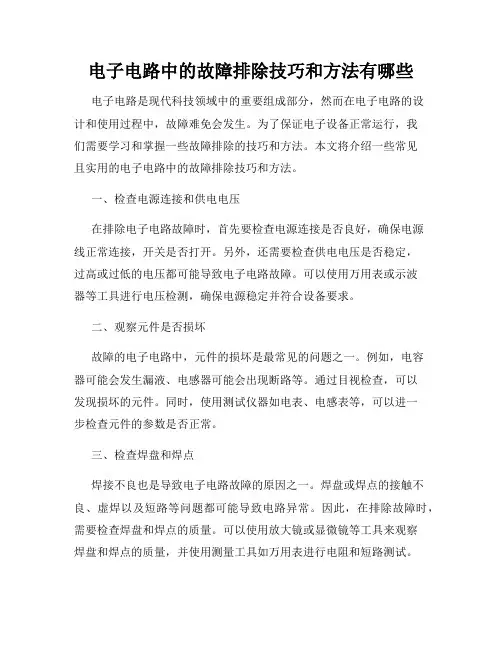

电子电路中的故障排除技巧和方法有哪些电子电路是现代科技领域中的重要组成部分，然而在电子电路的设计和使用过程中，故障难免会发生。
为了保证电子设备正常运行，我们需要学习和掌握一些故障排除的技巧和方法。
本文将介绍一些常见且实用的电子电路中的故障排除技巧和方法。
一、检查电源连接和供电电压在排除电子电路故障时，首先要检查电源连接是否良好，确保电源线正常连接，开关是否打开。
另外，还需要检查供电电压是否稳定，过高或过低的电压都可能导致电子电路故障。
可以使用万用表或示波器等工具进行电压检测，确保电源稳定并符合设备要求。
二、观察元件是否损坏故障的电子电路中，元件的损坏是最常见的问题之一。
例如，电容器可能会发生漏液、电感器可能会出现断路等。
通过目视检查，可以发现损坏的元件。
同时，使用测试仪器如电表、电感表等，可以进一步检查元件的参数是否正常。
三、检查焊盘和焊点焊接不良也是导致电子电路故障的原因之一。
焊盘或焊点的接触不良、虚焊以及短路等问题都可能导致电路异常。
因此，在排除故障时，需要检查焊盘和焊点的质量。
可以使用放大镜或显微镜等工具来观察焊盘和焊点的质量，并使用测量工具如万用表进行电阻和短路测试。
四、排查引线和连接线电子电路中的引线和连接线的接触不良也常常引发故障。
例如，连接线被拉断或接触点松动等问题都可能导致电路中断，从而影响电子设备的正常工作。
因此，在排除故障时，需要仔细检查引线和连接线的质量，并确保它们牢固可靠。
五、利用示波器观察信号波形示波器是电子电路故障排除中常用的仪器，通过示波器可以观测电子电路中的信号波形。
当电路故障时，信号波形往往会发生变化。
通过观察和比较正常和异常的信号波形，可以追踪和定位故障点，进而解决电子电路故障。
六、使用逻辑分析仪分析数字信号对于数字电路中的故障，逻辑分析仪是一种非常有效的工具。
逻辑分析仪可以帮助我们分析和检测数字信号的变化和逻辑关系。
通过对比正常和异常时序图，可以确定故障点，并及时修复。
使用万用表检测电路故障的常用方法
使用万用表检测电路故障的常用方法电路故障的排查是电子维修工作中的常见任务。
万用表是一种在电子维修中使用广泛的仪器，它可以帮助维修人员快速准确地检测电路中的故障。
在使用万用表检测电路故障时，有一些常用的方法和技巧，下面将对这些方法进行介绍。
1.查看电路图在进行电路故障排查时，首先要查看电路图。
电路图可以帮助维修人员了解电路的整体结构和工作原理，有利于更快地找到故障点。
在查看电路图时，要注意标注电路元件的数值、极性、连接方式等信息。
2.检查电源电路故障排查的第一步是检查电源。
使用万用表测量电源电压，确保电路中的电源正常工作。
还需要检查电源线路、开关、保险丝等部件是否正常。
3.测量电阻万用表可以用来测量电路中的电阻。
在电阻测量时，首先需要将电路断开，然后使用万用表测量电路中的各个电阻元件。
通过测量电阻值的大小，可以判断电路中是否存在断路、短路等故障。
4.检测电压除了测量电阻外，万用表还可以用来测量电路中的电压。
在进行电压测量时，需要将万用表的测量挡位调至适当位置，然后将表笔分别接触电路中的正负极，测量电压值。
通过电压测量可以判断电路中是否存在电压异常的问题。
5.检测电流万用表还可以用来测量电路中的电流。
在进行电流测量时，需要将万用表串联到电路中，然后将表笔分别接触电路中的正负极，进行电流值的测量。
通过电流测量可以判断电路中是否存在过载、短路等问题。
6.检测元件在排查电路故障的过程中，有时需要检测电路中的各个元件。
万用表可以用来测量电阻、电容、二极管、三极管等元件的参数。
通过检测元件的参数，可以判断其是否正常工作。
7.比较法排除故障在电路中使用比较法来排除故障是一种常用的方法。
比较法是指将正常工作的电路与故障电路进行比较，找出它们之间的差异。
通过比较法可以快速找到故障点，加快故障排除的速度。
8.逐步排查在进行电路故障排查时，可以采用逐步排查的方法。
即从电路的最前端开始，逐步检查每个部分，发现问题就修复，直到找到故障点为止。
电子电路中的常见元件故障排查
电子电路中的常见元件故障排查随着科技的不断发展，电子电路已经成为我们日常生活和工作中必不可少的组成部分。
然而，电子电路中的元件故障可能会导致电路功能异常或完全失效，给我们的生活和工作带来诸多不便。
本文将介绍一些常见的电子电路元件故障，并探讨相应的排查方法。
一、电阻故障排查电阻是工作中最常用到的元件之一，常见故障包括开路和短路。
要排查电阻故障，可以采用以下方法：1. 使用万用表测试电阻的阻值是否正常。
将万用表拨至电阻量程档位，将测试引线分别与电阻的两个引线相连，如果读数为无穷大，说明电阻开路；如果读数为接近于零的值，说明电阻短路。
2. 观察电阻外观是否受损。
如果电阻外观烧黑或破损，很可能是电阻发生了故障。
3. 使用电源和电流表进行电路通电测试。
将电源与电路连接，通过检测电流表的读数来判断电阻是否正常。
二、电容故障排查电容是存储电荷的元件，常见故障包括漏电和短路。
以下是排查电容故障的方法：1. 使用万用表测试电容的容值。
将万用表的电容量程档位拨至最大，将引线连接到电容的两个引脚上，观察读数是否与电容标称值接近。
2. 观察电容外观是否受损。
如果电容外表有明显的破损、漏液等情况，说明电容发生了故障。
3. 进行充电和放电测试。
通过使用电源和电流表对电容进行充电和放电操作，观察电流表的读数变化以确定电容是否正常工作。
三、二极管故障排查二极管是典型的非线性元件，常见故障包括开路和短路。
以下是排查二极管故障的方法：1. 使用万用表进行二极管的正向和反向测量。
将万用表的测量电位档位选择为二极管测量档位，观察读数变化。
如果在正向测量时读数很小或无穷大，说明二极管可能开路；如果在反向测量时读数接近于零，说明二极管可能短路。
2. 观察二极管外观是否受损。
如果二极管外观有氧化、烧焦或变形等情况，很可能是二极管发生了故障。
3. 使用二极管测试仪进行测试。
二极管测试仪可以对二极管进行正向和反向电压测试，进一步判断二极管是否正常工作。
如何进行电路的故障检测和排除
如何进行电路的故障检测和排除电路故障检测和排除方法电路故障是电子设备中常见的问题之一，它可能导致设备的故障、损坏甚至火灾等严重后果。
因此，及时发现和解决电路故障至关重要。
本文将介绍几种常用的电路故障检测和排除方法，帮助您更好地解决电路故障问题。
一、外观检查与常见故障排除1. 外观检查：首先检查电路外观，查看是否存在烧焦、变形、气味异味等异常情况，这些往往是电路故障的明显迹象。
2. 异常灯光指示：许多电子设备的控制面板上配备了指示灯，通过观察指示灯的亮灭状况，可以初步判断故障原因。
二、工具和设备的应用1. 万用表检测：将万用表调整到适当的量程和测试模式，逐个测量电路中的元件，例如电阻、电压和电流等。
与正常数值对比，可以确定是否存在故障。
2. 示波器应用：示波器可用于显示电路中的信号波形，通过观察信号的幅值、频率和时序，可以判断电路部件是否正常工作。
三、电路元件的排查与替换1. 初步排查：根据故障现象与电路结构，初步判断可能存在故障的元件。
可以从易检查和更易发生故障的元件开始排查。
2. 替换元件：将怀疑出问题的元件进行替换，如果故障排除，则说明原来的元件存在问题。
四、逐步缩小范围排除故障1. 分段排查：将电路分为若干个小段，通过分段检测可以缩小故障范围，最终确定故障所在的电路部分。
2. 逐步排除：在确定故障位置后，逐步检查故障部分的各个元件，直到找到具体故障元件。
五、短路和接地故障排除1. 短路排查：使用短路探测器或者断路器等工具，逐个分段检测电路中是否存在短路现象。
2. 接地排查：通过绝缘电阻测试和地线连接测试，确定是否存在接地问题，并及时修复。
六、故障记录和总结1. 记录问题：在故障排除过程中，及时记录故障点、排查过程和解决方法，方便后续的总结和参考。
2. 经验总结：根据多次故障排除经验，总结出一些规律和经验，使得日后的电路故障排查更加高效准确。
综上所述，电路故障检测和排除需要结合外观检查、工具与设备应用、元件排查替换、逐步缩小范围排除、短路和接地故障排除等多种方法，以保证电路的正常运行。
判断电路故障的五种方法及判断电路的连接方式

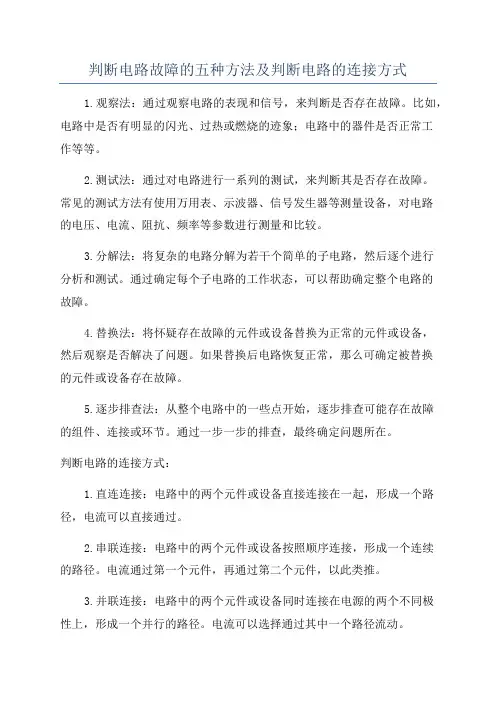

判断电路故障的五种方法及判断电路的连接方式1.观察法：通过观察电路的表现和信号，来判断是否存在故障。
比如，电路中是否有明显的闪光、过热或燃烧的迹象；电路中的器件是否正常工作等等。
2.测试法：通过对电路进行一系列的测试，来判断其是否存在故障。
常见的测试方法有使用万用表、示波器、信号发生器等测量设备，对电路的电压、电流、阻抗、频率等参数进行测量和比较。
3.分解法：将复杂的电路分解为若干个简单的子电路，然后逐个进行分析和测试。
通过确定每个子电路的工作状态，可以帮助确定整个电路的故障。
4.替换法：将怀疑存在故障的元件或设备替换为正常的元件或设备，然后观察是否解决了问题。
如果替换后电路恢复正常，那么可确定被替换的元件或设备存在故障。
5.逐步排查法：从整个电路中的一些点开始，逐步排查可能存在故障的组件、连接或环节。
通过一步一步的排查，最终确定问题所在。
判断电路的连接方式：1.直连连接：电路中的两个元件或设备直接连接在一起，形成一个路径，电流可以直接通过。
2.串联连接：电路中的两个元件或设备按照顺序连接，形成一个连续的路径。
电流通过第一个元件，再通过第二个元件，以此类推。
3.并联连接：电路中的两个元件或设备同时连接在电源的两个不同极性上，形成一个并行的路径。
电流可以选择通过其中一个路径流动。
4.串并联混合连接：电路中的元件或设备既存在串联连接的部分，又存在并联连接的部分，形成复杂的连接方式。
5.开关控制连接：电路中的元件或设备通过开关控制，可以将其接入或断开电路，实现对电路的控制功能。
这些连接方式在电路设计和故障排查过程中非常常见，了解和正确判断电路的连接方式是判断电路故障和设计电路的关键。
电子电路中的故障检测和故障排除方法有哪些
电子电路中的故障检测和故障排除方法有哪些电子电路是现代电子设备中的重要组成部分，而故障检测和故障排除是电路维护和修复中的关键步骤。
本文将介绍电子电路中常见的故障检测和排除方法。
一、故障检测方法1. 测试仪器法测试仪器法是常见的故障检测方法之一，通常使用万用表、示波器、频谱分析仪等仪器进行测量。
通过测量电压、电流、波形等参数，可以判断电路中是否存在故障。
例如，通过示波器观察信号波形的畸变或缺失，可以确定是否出现故障。
2. 状态指示法在电子电路中，常常使用指示灯或LED等来显示电路的工作状态。
如果某个指示灯不亮或者闪烁异常，那么可能意味着该部分电路存在故障。
通过观察状态指示器的变化，可以初步确定故障位置。
3. 故障定位法故障定位法是一种通过逐步排除的方法来确定故障位置的技术。
可以通过连接或断开电路中的元件，以及在特定位置添加探针或测量仪器等方式，逐步缩小故障范围。
通过不断排除，最终可以确定故障的具体位置。
二、故障排除方法1. 更换元件当电子电路中的元件损坏或失效时，最直接的处理方法就是将其更换为正常工作的元件。
在更换元件时，需要确保新元件与原元件的参数匹配，并注意正确连接。
2. 电气测量电气测量是故障排除的一种常用方法。
通过测量电路中的电压、电流、阻抗等参数，可以确定故障的具体位置。
例如，使用万用表测量电路中的电压，可以判断某个部分电路是否工作正常。
3. 信号追踪法信号追踪法是一种通过跟踪信号路径来确定故障位置的方法。
通过在电路中添加测试点，然后使用示波器或频谱分析仪等仪器，观察信号路径上的波形变化，可以找到信号路径中出现故障的位置。
4. 热故障检测部分故障在正常工作条件下可能不易被检测到，但在高温或长时间工作后会显现出来。
通过对电路进行长时间高负载的工作测试，可以观察到电路是否在高温下容易出现故障。
总结：故障检测和故障排除是电子电路维护和修复中必不可少的环节。
除了上述提到的方法，还存在其他一些更专业的故障检测和故障排除方法，如频率响应法、故障仿真法等。
电子电路故障六大检查方法
电子电路故障六大检查方法在电子电路的故障排解过程中对于基础不高的人来说，有些时候不知道从哪里着手，基于这点，我总结了六点电子电路故障六大有用检查方法，盼望对大家有用！1、观看法这主要是在检查修理过程中，通过望（眼睛）闻（鼻子）问（耳朵听声音）切（用手触摸）直接观看电子设备以及元件有误损坏的推断方法望：通过眼晴观看：眼睛观看是观看法中的首选，通过观看，可以找到一些显易见的故障点。
但有些故障点不易发觉，稍不留意简单忽视，应特殊留意细节问题望（眼睛）a，观看电路板上是否有异物，若金属异物、焊珠、污垢、水汽等。
b，观看电解电容器是否漏液、炸裂、电解液流出。
c，电阻器是否烧黑或烧断。
d，熔断器、保险电阻是否烧断，熔断器玻璃管内是否变灰或发黑。
e，上电试机，观看电路元件接触部位是否打火，有时会看到点线状火花或冒烟。
d ，电路板铜箔是否断裂或翘起。
e，连接排线或导线是否断开或接触不良。
闻：通过鼻子闻，可以闻到电子元件表面烧焦的糊味。
检修过程中，假如闻出不正常糊味时，应当快速关闭电源，以免故障扩大。
问：通过耳朵听。
让电子设备上电，在工作中用耳倾听是否发出“吱吱”、啪啦”声音。
切（用手触摸）用手摸时请关闭电源，留意平安。
主要检查元件是否接触不良或是否有过热现象。
二、电阻法用万用表的电阻档位测量电路中的可疑点或可疑元件，以及电路板中集成电路各脚对地阻值，和正常值进行比较。
该方法可以直接测量电阻是否变值，电容等电子元件是否击穿短路，电路中是否存在开路，短路现象，是否有接触不良以及电路板上的铜箔是否有断裂状况。
电阻测量法一般有在路测量和开路测量。
在路测量是在电路板上直接测量某些元件阻值，也许确定故障部位，这种测量方法和被测实际阻值有肯定误差。
开路测量就是把电子元件与电路板脱开或取下测量，这种测量方法比较精确。
在实际中，基本采纳开路测量，特殊是对某部分电路参数不熟的时候，一般要将元件取下。
三、电压法电压法是在加电的状况下，用万用表的电压档测量电路中关键点的电压或某元件的工作电压，把测量的数值和正常值进行比较分析来推断故障的用种方法，电压测量法简洁便利。
检查电子电路故障的一般方法
检查电子电路故障的一般方法查找故障的挨次可以从输入到输出，也可以从输出到输入。
查找故障的一般方法有：一、直接观看法直接观看法是指不用任何仪器，利用人的视、听、嗅、触等作为手段来发觉问题，查找和分析故障。
直接观看包括不通电检查和通电观看。
检查仪器的选用和使用是否正确；电源电压的等级和极性是否符合要求；电解电容的极性、二极管和三极管的管脚、集成电路的引脚有无错接、漏接、互碰等状况；布线是否合理；印刷板有无断线；电阻电容有无烧焦和炸裂等。
通电观看元器件有无发烫、冒烟，变压器有无焦味，电子管、示波管灯丝是否亮，有无高压打火等。
此法简洁，也很有效，可作初步检查时用，但对比较隐藏的故障无能为力。
二、用万用表检查静态工作点电子电路的供电系统，半导体三极管、集成块的直流工作状态（包括元、器件引脚、电源电压）、线路中的电阻值等都可用万用表测定。
当测得值与正常值相差较大时，经过分析可找到故障。
现以图1两级放大器为例，正常工作时如图所示。
静态时（υI＝0），Vb1＝1．3V，Ic1＝lmA，Vb1＝6.9V，Ic2＝1.6mA，Ve2=5.3V。
但实测结果Vb1=0.01V，Vc1≈Vce1≈Vcc＝12V。
考虑到正常放大工作时，硅管的V BE约为0．6～0．8V，现在T1明显处于截止状态。
实测的Vc1≈Vcc也证明T1是截止（或损坏）。
T1为什么截止呢？这要从影响VBl的Bb11和Rb12中去查找。
进一步检查发觉，Rb12本应为11kΩ，但安装时却用的是1.1kΩ的电阻，将Rb12换上正确阻值的电阻，故障即消逝。
顺便指出，静态工作点也可以用示波器“DC”输入方式测定。
用示波器的优点是，内阻高，能同时看到直流工作状态和被测点上的信号波形以及可能存在的干扰信号及噪声电压等，更有利于分析故障。
图1用万用表检查两级放大器故障的参考电路三、信号寻迹法对于各种较简单的电路，可在输入端接入一个肯定幅值、适当频率的信号（例如，对于多级放大器，可在其输入端接入f＝1000 HZ的正弦信号），用示波器由前级到后级（或者相反），逐级观看波形及幅值的变化状况，如哪一级特别，则故障就在该级。
电子电路的故障排查和维修方法
电子电路的故障排查和维修方法电子电路的出错常常给人们带来困扰。
如何准确快速地排查问题并进行维修，成为了电子工程师们必须掌握的重要技能。
本文将介绍一些常见的故障排查和维修方法，帮助读者更好地解决电子电路出现的问题。
1. 故障排查的基本步骤- 收集信息：首先，需要了解电路的结构、原理和工作状态，以及故障时的现象。
可以向用户或相关人员询问并记下相关细节信息。
- 观察现象：观察电路在故障时的现象，注意是否有明显的烟雾、异味、发热等情况。
- 检查电源：排查电源供应是否稳定，电压是否在正常范围内。
使用万用表等工具进行测试。
- 检查连接：仔细检查电路的连接是否牢固，并查看是否有松动、短路或接触不良等情况。
- 检查元件：逐一检查电路中的元件，观察是否有明显的损坏或烧焦现象，使用测试仪器进行测试。
- 逐步分析：根据观察和检查的结果，逐步分析问题的可能原因，以缩小排查范围。
- 进一步测量：对疑似元件进行更加详细的测试，以确认问题所在。
- 替换元件：确认故障元件后，进行更换，并进行功能测试。
- 修复电路：修复故障元件，确保电路恢复正常工作状态。
- 测试和验证：对修复后的电路进行全面测试和验证，确保故障彻底解决。
2. 常见故障情况及对应的排查方法- 电路无法启动：首先检查电源供应是否正常，然后检查连接是否牢固，检查开关和保险丝是否失效。
- 电路运行不稳定：检查电源供应是否稳定，检查元件是否损坏或老化，检查连接是否松动或接触不良。
- 电路没有输出信号：检查电源供应是否正常，检查信号源是否正常工作，检查连接是否正确。
- 元件发热过高：检查元件是否正常工作、损坏或老化，检查散热装置是否正常，检查电路是否过载。
- 短路或接地故障：按照排查步骤逐一检查所有的连接，并使用测试仪器进行测试。
- 程序或电路逻辑错误：对程序或电路逻辑进行仔细检查，查找可能的错误之处，进行修改。
- 其他各类故障：根据具体的故障现象和情况，按照排查步骤逐一进行检查。
电子电路的故障检测和维修流程
电子电路的故障检测和维修流程电子电路是现代科技中不可或缺的组成部分，但随着电子设备的日益复杂化，故障也时有发生。
对于电子电路的故障检测和维修，需要经过一系列步骤和流程。
本文将详细介绍电子电路故障检测和维修的流程，并分点列出。
一、故障检测准备1. 确定故障现象和范围：例如电子设备无法开机、开机后无显示等。
2. 查找设备的技术资料和原理图：了解设备的工作原理和电路结构。
二、故障检测流程1. 外观检查：检查设备的外部连接是否松动、电源线是否正常插入等。
2. 电源检查：检查电源是否正常工作，测量电源电压和电流是否稳定。
3. 信号检查：使用示波器、信号发生器等工具检查关键信号的波形和频率。
4. 元器件检查：检查电容、电阻、二极管等元器件是否短路或开路。
5. PCB检查：使用万用表、热像仪等工具检查电路板是否有热点、焊接不良等问题。
6. 故障分析：根据对以上检查的结果，结合设备的技术资料和原理图，找出可能出故障的部件。
三、故障维修流程1. 备件准备：根据故障分析的结果，准备需要更换的元器件。
2. 拆卸部件：根据设备的拆装要求，将需要进行维修的部件拆卸下来。
3. 更换元器件：将故障的元器件用新的进行更换，注意安装位置和焊接方法。
4. 清洁和保养：在进行维修的同时，进行设备的清洁和保养，确保设备的正常工作。
5. 单元测试：对更换元器件的单元进行测试，确认故障是否解决。
6. 装配和调试：将维修好的部件重新装配起来，并进行调试，确保设备的正常工作。
四、故障记录和分析1. 记录维修过程：将故障检测和维修的详细过程进行记录，包括问题现象、检修步骤和解决方案等。
2. 故障分析：对故障的具体原因进行分析，可以借助专业的故障分析工具和仪器。
五、总结和改进1. 总结经验：根据故障记录和分析的结果，总结经验教训，为以后的维修工作做好准备。
2. 改进维修流程：在日常维修工作中，不断优化流程和方法，提高工作效率和质量。
综上所述，电子电路故障检测和维修是一个复杂且技术密集的过程。
如何检测电路中的故障和短路
如何检测电路中的故障和短路电路故障和短路是电子领域中常见的问题，给电路的正常工作带来了障碍。
因此，了解如何检测电路中的故障和短路是非常重要的。
本文将介绍几种常用的方法和工具，帮助您准确、快速地检测和解决电路中的故障和短路问题。
一、使用万用表检测故障万用表是一种便捷且常用的工具，可用于测量电阻、电流和电压等。
以下是使用万用表检测电路故障和短路的步骤：1. 确保电路处于断电状态。
2. 将万用表设置为电阻测量模式，并选择合适的量程。
3. 将一个探针连接到电路的一个端点，将另一个探针连接到电路的另一个端点。
4. 观察万用表上的读数，如果显示为无穷大（∞），则表示电路中不存在短路或故障。
如果读数为接近零的值，则意味着电路存在问题。
二、使用断路器和保险丝检测短路断路器和保险丝是电路中的安全装置，可防止电流过大而导致设备烧毁或火灾等事故。
当电路发生短路时，断路器会跳闸或保险丝会熔断，切断电路。
以下是使用断路器和保险丝检测短路的步骤：1. 检查电路中的断路器或保险丝是否被跳闸或熔断。
如果是，这可能意味着电路中存在短路问题。
2. 将跳闸的断路器或熔断的保险丝复位。
如果断路器再次跳闸或保险丝再次熔断，则说明电路中存在问题。
3. 逐个排查电路中的元器件，将其分离或更换，并不断尝试复位断路器或保险丝，直到找到引起短路的元器件。
三、使用焊接检查电路连接问题焊接是电子设备制造中常用的连接方式，如果焊接有问题，可能导致电路故障或短路。
以下是使用焊接检查电路连接问题的步骤：1. 检查焊接点是否均匀、光亮且没有冷焊现象。
如果焊接点不均匀或出现冷焊，可能引起电路故障。
2. 检查焊盘和焊接引脚之间是否有接触不良或断开的情况。
如果焊盘与焊接引脚之间没有牢固的连接，可能导致电路不正常工作或短路。
3. 可以使用显微镜来检查小尺寸元件的焊接情况，以确保焊接质量良好。
四、使用逻辑分析仪检测数码电路逻辑分析仪可用于检测和分析数字电路的信号和时序。
电子电路的故障分析与检修方法
电子电路的故障分析与检修方法简介：电子电路是现代社会的重要组成部分，然而，电路故障是难免的。
因此，了解电子电路故障分析与检修方法对于我们来说是非常重要的。
本文将介绍一些常见的电路故障分析与检修方法，希望对读者在处理电路故障时有所帮助。
一、故障分析的步骤故障分析是找出电路故障的关键步骤，下面将介绍一些常见的故障分析步骤：1. 确认故障现象：首先需要了解电路故障的具体现象，例如电路不能启动、无法正常工作等。
通过观察和测试，确定故障的具体现象。
2. 规定范围：针对故障现象，缩小故障范围。
可以通过断路及短路测量来确认可能的故障范围。
3. 初步检查：对确定的故障范围进行初步检查，检查电源、连接器、开关、保险丝等是否正常。
同时，也要检查元器件是否短路或烧坏。
4. 测试分析：针对可能的故障点，使用测试设备进行测试分析。
例如，使用万用表测试电阻、电容和电感的数值，使用示波器观察电路信号波形等。
5. 故障确认：通过分析测试结果，确定故障点。
可以通过更换可能故障的元器件进行验证。
6. 故障修复：根据故障点的确定，进行相应的修理和更换工作。
注意要使用正确的工具和方法，避免对其他部件造成损坏。
二、常见的故障分析与检修方法1. 电源故障分析与检修：- 确认电源是否通电，检查电源线路是否正常连接。
- 检查电源开关是否工作正常，观察指示灯灯光是否亮起。
- 使用万用表测量电源输出电压，检查是否符合电路要求。
- 如有必要，更换电源或修理电源线路。
2. 元器件故障分析与检修：- 使用万用表进行电阻、电容和电感测试，检查元器件数值是否符合要求。
- 使用示波器观察信号波形，判断元器件是否正常工作。
- 如发现问题，可以使用热风枪或烙铁进行更换。
3. 连接器及布线故障分析与检修：- 检查连接器是否松动或脱落，重新连接。
- 使用万用表测量连接器之间的接触电阻，检查是否存在高阻态或短路现象。
- 检查布线是否正确，是否存在断路或短路现象。
- 如有必要，重新布线或更换连接器。
电子电路故障的诊断办法
电子电路故障的诊断办法排解电子电路故障，维持电子电路的正常工作是很重要的，电子电路设备的广泛运用对电子电路技术的进展有着深远的意义，同时，也对电子电路的故障诊断技术提出更高的要求。
有效地开展电子电路故障诊断的工作，不仅可以解决当前设备维护与修理方面资金开销浩大的成本问题，还可以降低设备故障频繁发生的质量问题。
虽然故障发生具有肯定的必定性，但是更好得完善故障诊断技术高效地对故障进行处理，确保相关工作正常进行。
电子电路故障的诊断方法如下：1.直接观看法直接观看法又称为观看感知法，是说技术人员不借用其他检测设备帮助，通过嗅觉及听觉等各种感官器官对电子电路进行监测，确定故障发生部位后进行修理。
2.电阻法在进行故障排查中，可以用万用表测量电路中的二极管或者三极管电路。
利用电阻测试查找故障时一般是在断电的状况下进行的，测量过程中假如是在线测试，则要考虑被测量的元件与其他电器之间是否消失了并联现象。
3.参数测试法在利用参数测试法检测电路故障时，要借助特地的检测仪器，检测人员通过自身的工作阅历与检测结果结合，推断电子电路中存在的故障。
在进行电路静态工作点检测时还可以利用示波器来进行帮助检测。
示波器具有较高的输入阻抗，检测时给原电路带来的影响比较小，可以关心检测人员快速找到故障产生地。
4.故障树法这种诊断方法是对可能已经失效的因素，如环境、硬件等分析，从而构思出故障产生的规律框架大纲图，即故障树。
根据规律推理从顶端依次往下搜寻和分析找出故障产生的缘由。
5.功率器法功率器法的原理是排解，直接检测功率器两端断臂崖或者桥臂电流的方法，得到功率器的方式，继而与触发脉冲进行时序规律比较，最终加以推断诊断对象是否存在故障的方法。
此方法还可以通过测量电路的输入和输出来诊断故障，假如电路的输入和输出在合理的范围内产生变动，设?渚驮谡?常运转，当超出这个平安范围后则可以认为故障已经发生。
电子电路故障六大实用检查方法
电子电路故障六大实用检查方法一、电路结构法电路结构法是通过了解电路结构和工作原理，分析故障产生的原因。
首先需要对电路结构进行整理、标记，了解信号的传输路径、元器件连接等。
然后使用万用表、示波器等测试仪器对电路进行测试，查找故障点。
通过分析故障点周围的元器件和信号路径，找到故障原因并采取相应的解决方法。
二、状态法状态法是通过观察设备的工作状态，分析故障的特点和表现，找到故障点。
在设备工作时，观察是否有异常现象，如有无短路、断路现象，是否有异常热等。
同时可以通过测量电压、电流等参数，判断设备工作是否正常。
根据故障的现象和状态，确定故障点，并进行修复或更换元器件。
三、分区法分区法是把电子设备的电路板按功能分为若干区域，逐步排除不正常区域，最终确定故障点。
首先需要对电路板进行划分，通过查看原理图，将电路板分成若干个功能区，如电源区、控制区、信号处理区等。
接下来，根据设备的工作状态，确定故障发生在哪个区域内。
通过逐步排除不正常区域，最终找到故障点。
四、模块替换法模块替换法是逐个更换电子设备中的模块，找到故障点。
首先，将电子设备分成各个模块，如电源模块、输入模块、输出模块等。
然后，按照从简单到复杂的原则，逐个更换模块，测试设备的工作状态。
如果替换一些模块后设备正常工作，说明原模块存在故障，需要进行修复或更换。
五、信号跟踪法信号跟踪法是通过跟踪信号路径，找到故障点。
首先需要明确信号的起始点和终止点，然后使用万用表、示波器等测试仪器，逐步跟踪信号的路径。
当信号中断或出现异常时，可以确定故障点所在。
根据故障点所在的位置，查找周围元器件或信号线路是否存在故障，对相应的元器件进行修复或更换。
六、故障仿真法故障仿真法是通过模拟故障条件，找到故障点。
首先根据故障的表现和现象，确定故障的类型和范围，然后使用信号发生器、示波器等测试仪器，模拟故障的场景。
通过模拟故障条件，观察设备的响应和变化，找到故障点所在。
总结以上是六大实用的电子电路故障检查方法。
电力电子技术中的电力电子系统的故障检测方法有哪些
电力电子技术中的电力电子系统的故障检测方法有哪些电力电子技术在现代电力系统中发挥着重要的作用，它能够将电能转换、调节和控制，实现高效能的电力传输和应用。
然而，由于电力电子系统的复杂性和高度集成化，故障的发生和检测成为了一个重要的问题。
本文将介绍一些常用的电力电子系统的故障检测方法。
一、电路参数测量方法电力电子系统的故障常常导致电路参数的异常变化。
因此，通过测量电路参数的方法可以发现系统中的故障。
常见的电路参数测量方法包括电流测量、电压测量和温度测量等。
通过对这些参数的监测和比较，可以判断电力电子系统中是否存在故障。
二、信号分析方法信号分析方法是一种无损测量的方法，通过对系统中的信号进行采集和分析，可以评估系统的运行状态和是否存在故障。
常见的信号分析方法包括频谱分析、小波变换、傅立叶变换等。
通过对系统信号进行频率谱的分析，可以获得系统中故障的频率成分，进而判断故障的类型和位置。
三、故障诊断方法故障诊断方法是通过对系统进行监测和分析，确定故障的类型、位置和原因。
常见的故障诊断方法包括故障树分析、模糊逻辑推理、人工神经网络等。
这些方法通过建立故障模型和故障推理机制，可以对系统中的故障进行预测和诊断。
四、故障模拟和仿真方法故障模拟和仿真方法是一种常用的故障检测方法，它通过建立系统的数学模型，模拟和仿真系统的运行过程，进而实现对系统中的故障进行检测和诊断。
常见的故障模拟和仿真方法有基于电路分析的故障检测、基于状态空间分析的故障检测等。
五、故障特征提取方法故障特征提取方法是一种通过对系统信号和参数进行提取和分析，获得故障特征并进一步进行故障诊断的方法。
常见的故障特征提取方法包括小波包分解、离散小波变换、时频分析等。
通过对系统信号进行特征提取，可以实现对系统故障的诊断和判断。
综上所述，电力电子技术中的电力电子系统的故障检测方法包括电路参数测量方法、信号分析方法、故障诊断方法、故障模拟和仿真方法以及故障特征提取方法等。
电路故障诊断与可靠性评估
电路故障诊断与可靠性评估电路故障是在电子设备中常见的问题，而电路故障的诊断和可靠性评估是保证电子设备正常运行的关键步骤。
本文将介绍电路故障的诊断方法和可靠性评估的重要性，并探讨如何提高电子设备的可靠性。
一、电路故障诊断方法1. 线路追踪法线路追踪法是最常用的电路故障诊断方法之一。
通过使用测量工具，如万用表或示波器，从电路输入和输出端测量电压和电流值，逐步追踪线路中的故障点。
根据电压和电流的变化情况，可以判断故障出现的位置，并进行修复。
2. 故障模拟法故障模拟法是通过在已知正常工作的电路中加入故障元件来模拟故障情况。
通过观察模拟故障前后电路的差异，可以推断出故障元件的位置和类型。
这种方法可以快速发现电路中的故障点，并进行修复。
3. 故障记录法故障记录法是指对电子设备的故障情况进行详细记录和分析。
通过记录故障发生的时间、具体现象、故障点等信息，可以建立起故障数据库，并进行分析比对。
这有助于找出故障的共性和规律，从而提高故障诊断的准确性和效率。
二、可靠性评估的重要性电子设备的可靠性评估是指对设备在一定时间内正常工作的概率进行评估。
具体评估指标包括可靠度、可用度和失效率等。
可靠性评估的重要性在于：1. 提高产品质量通过对电子设备的可靠性进行评估，可以发现设计和制造中的潜在问题，及时进行优化和改进，提高产品的质量。
这可以降低故障率，减少售后维修和召回等成本，提升用户体验。
2. 优化维修策略可靠性评估可以帮助确定最佳的维修策略。
通过分析设备的失效率和可用度等指标，可以制定合理的维修计划，提高维修效率和成本控制。
同时，还可以预测设备的寿命，合理规划设备的更新和更换。
3. 改善生产过程可靠性评估还可以改善生产过程，降低故障率。
通过分析电子设备的失效模式和原因，可以发现生产中存在的问题，并采取相应的改进措施。
这有助于提高生产效率和产品质量。
三、提高电子设备可靠性的方法1. 设计合理的电路结构在设计电子设备时，应合理选择电路结构和元件。
电路检测的方法
电路检测的方法作为电子设备的核心部件，电路的正常运行对于设备的性能和稳定性至关重要。
因此，电路检测成为了电子工程师不可或缺的一项技能。
本文将介绍几种常用的电路检测方法，并探讨它们的优缺点。
一、直接测量法直接测量法是最常见的电路检测方法之一。
该方法适用于简单电路和低频电路的检测。
通过仪器测量元件两端的电压、电流、阻抗等参数，从而了解电路的工作状态。
1. 电压测量：使用电压表或示波器测量电路中某一点的电压值。
通过对比理论计算值和实际测量值之间的差异，可以判断是否存在问题。
2. 电流测量：使用电流表或示波器测量电路中的电流值。
正常工作的电路应该具有合理的电流大小，过高或过低的电流都可能表明存在问题。
3. 阻抗测量：使用万用表或LCR表测量电路中的阻抗值。
根据电路类型和设计要求，可以判断阻抗值是否在合理范围内，以评估电路性能。
直接测量法具有操作简单、成本低廉的优点，但在高频电路或复杂电路的检测中存在一定的局限性。
此时需要借助其他检测方法。
二、信号注入法信号注入法是一种通过注入特定频率的信号，观察电路响应来判断电路性能的方法。
常见的信号注入方法包括正弦波注入法和方波注入法。
1. 正弦波注入法：将特定频率的正弦波信号注入电路，使用示波器观察电路的频率响应和波形变化。
通过比较输入信号和输出信号的差异，可以判断电路是否存在异常。
2. 方波注入法：将方波信号注入电路，观察电路的响应时间和波形恢复情况。
方波注入法适用于检测数字电路中的信号延迟、时序错误等问题。
信号注入法可以帮助工程师发现电路中的故障点或异常，但需要仪器设备的支持，且对操作者的技能要求较高。
三、热测法热测法是一种通过测量电路中元件的温度变化来评估电路性能和故障情况的方法。
该方法适用于检测电路中的热点、短路等问题。
1. 红外热像仪：使用红外热像仪对电路进行扫描，观察电路中存在的高温点。
高温点可能表明电路中存在过载、散热不良等问题。
2. 热电偶和测温仪：通过接触式温度测量，使用热电偶、红外测温仪等设备，直接测量电路中元件的温度变化。
电路故障判断方法
电路故障判断方法随着现代科技的发展，电子设备已经成为人们生活中不可或缺的一部分。
然而，电子设备也会出现各种各样的故障，导致设备无法正常工作。
为了解决这些故障，需要采用一些有效的方法来判断电路故障。
本文将介绍一些常见的电路故障判断方法。
一、检查电源电源是电子设备正常工作的基础，如果电源出现故障，整个设备都无法正常工作。
因此，当电子设备出现故障时，首先需要检查电源是否正常。
一般来说，可以通过以下几个方面来检查电源：1.检查电源开关是否打开；2.检查电源插头是否插紧；3.检查电源线是否损坏；4.检查电源是否有电。
如果电源正常，那么需要继续检查其他部分。
二、检查电路板电路板是电子设备的核心部分，所有的电子元器件都安装在电路板上。
因此，当电子设备出现故障时，需要检查电路板是否正常。
一般来说，可以通过以下几个方面来检查电路板：1.检查电路板是否有氧化、腐蚀等问题；2.检查电路板上的电子元器件是否松动、损坏等；3.检查电路板是否有焊接问题。
如果电路板正常，那么需要继续检查其他部分。
三、检查电子元器件电子元器件是电子设备中最核心的部分，所有的电子功能都依赖于电子元器件。
因此，当电子设备出现故障时，需要检查电子元器件是否正常。
一般来说，可以通过以下几个方面来检查电子元器件：1.检查电子元器件是否损坏、老化等；2.检查电子元器件是否与电路板接触良好；3.检查电子元器件是否正确安装。
如果电子元器件正常，那么需要继续检查其他部分。
四、检查信号线路信号线路是电子设备中最重要的部分之一，它负责传输信号，如果信号线路出现故障，整个设备都无法正常工作。
因此，当电子设备出现故障时，需要检查信号线路是否正常。
一般来说，可以通过以下几个方面来检查信号线路：1.检查信号线路是否连接正确；2.检查信号线路是否损坏；3.检查信号线路是否有干扰。
如果信号线路正常，那么需要继续检查其他部分。
五、检查软件程序现代电子设备中，很多功能都是通过软件程序来实现的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子电路故障检测一般方法
方法一：直接观察
电路发生故障时，通常情况下不会立即去使用仪器测量，而是用肉眼观察去查找电路可能存在的异常部位。
而直接观察方法又分为不通电跟通电检测。
不通电检测即检查电源电压的等级跟极性是否符合电路要求;电解电容的极性跟二、三极管的管脚位置、集成电路的引脚位是不是出现虚焊、错焊跟出现交叉等问题;布线是否存在不合理的地方;印刷版在印制的时候有没有线路出现断线;电阻跟电容有为明显烧焦问题。
而通电检查主要是观察元器件有没有过热、冒烟和明显焦味，电子管跟示波管的灯丝有没有存在高压打火等问题。
方法二：万用表检测
万用表检测主要是检查静态工作点，其中电子电路的供电系统、三极管、集成块跟线路中的电阻值及直流工作状态可以利用万用表进行检测。
检测看是否数值正常。
方法三：信号寻迹法
在复杂的电路中，可以通过在输入端接入一个信号，然后通过示波器从前级到后级或者从后级到前级一级一级观察波形跟幅值变化，最终查看哪一级出现异常。
方法四：对比方法
对比法较为直观，主要是通过将疑似故障电路跟一个工作状态正常的相同电路进行参数对比，查找其中是否存在参数差距较大的值，再进行故障原因分析，最总判断故障位置。
方法五：替换法
对于故障不明显的电子电路，在无法进行直观的判断或疑似故障点时，可利用现有的相同元件进行替换，通过替换观察电路是否变化，来缩短故障判断方位。
方法六：旁路检查法
如果电路中存在寄生震荡现象，那么就可以利用一定容量的电容器，将电容器跨接在需要检查的地方或参考接地点之间，然后观察震荡是否存在，如果震荡消失，则说明震荡是产生在前级电路或者附近的电路中。
如果没有，则往后移动，继续寻找检查点。
电容器的选择应该注意旁路电容不要过大，能够较好的消除不利的信号就行。
方法七：短路检查法
短路检查法是由我们主动制造一个临时的短路，让部分电路出现短路。
如上图所示的放大电路，其中万用表测量T2的集电极对地电压为0。
那么我们怀疑L1电路出现断路，接下去将L1两端制造临时短路，此时如果VC2的数值正常，则说明故障就在L1上。
需要注意的是，短路法并不能用在电源电路上，切记。
方法八：断路检查法
前面说的短路法用来检查断路是最有效的，同样，用断路法进行短路检查同样最有效。
断路检查法的思维与前面几个方法类似，是用来排除怀疑点及缩短范围的方法。
假设，稳压电源因为接入一个有故障的电路当中，此时输出电路过大，那么我们如果依次断开电路的某一部分支路，然后观察电路电流输出情况，从而判断故障出现的支路。
上诉八种其实只是较为常用的一些方法，判断故障方法多种多样，通过不同仪器设备可以灵活应用，这样判断复杂的故障就会更加轻松。
