主设备与天馈线

合集下载

基站地网天馈及设备安装规范

移动公司地网、天馈及设备安装施工规范一、地网工程（一）电缆下埋引入1、地埋电缆沟与基站地网沟连为体，沟深0。

5—0。

7米,同时作为基站地网的一组延伸辐射体.电缆不得与地网扁铁缠绞，下埋长度应大于15m。

2、地埋铠装电力电缆两边均需用3米热镀锌钢管做引下及引上保护，且电力电缆屏蔽层在两边与基站地网做可靠接地，保护钢管用抱箍与市电终端杆和机房墙面必须作不少于3处的固定。

3、铠装电缆在终端杆作引接时必须做回水弯处理，做法：电缆先在电杆横担处绕缠两圈（不得超过三圈），电缆开口应朝下与架空电力线接。

4、地埋沟与机房散水坡相接处，须用水泥和砂石复原处理。

引入孔洞用防火泥做堵塞处理。

5、电力电缆引入需走专门预留孔洞引入，或在离配电箱安装位置较近处开墙洞引入，不得直接从馈线窗引入进机房，破墙处需恢复。

(二）交流配电箱安装1、配电箱须使用膨胀螺丝固定安装在市电进线孔侧并位于室内接地铜排的左侧下方，箱底距地面约1400mm左右为宜。

2、配电箱必须做接地处理，用16平方铜线配铜头与室内接地铜排可靠连接。

3、接头需用合适的铜鼻子并用夜压钳压紧接牢，三相电源线头需用红、绿、黄三色包扎。

4、配电箱安装必须牢靠，安装端正，箱面不得有施工灰土（三）防雷地网埋设1、地网采用闭合环形，在机房和铁塔塔座周围2—5米范围内开挖一圈宽约0。

4米，深0。

5-0.7米的沟（根据实际情况开挖），敷设40mm×4mm热镀锌扁钢作为机房地网的环形接地体。

2、在环行地网内每隔3米（不大于垂直接地体长度的2倍）埋设一根50mm ×50mm×5mm× 1500mm的热镀锌角钢做垂直接地体（如果岩石山土，每隔2米埋设一根1米角钢地桩)，垂直接地体与环形接地体之间焊接连通，在焊接处用沥青作防腐处理，方便雷电流的泄放。

用接地扁钢电焊连接每个角钢接地极，接地扁钢连接必须搭接满焊（不可单点焊接)，搭接长度不小于自身宽度的2倍，电焊四边焊接；3、地网凡电焊过的地方必须做防腐处理，首先清除焊渣，表面除锈，涂防锈漆或涂沥青防锈（涂上第一道沥青，包缠麻布或玻璃丝带,而后涂上第二道沥青方可回填土夯实封闭)。

基站建设施工标准及设备安装规范(0709-1)

甘肃联通基站建设施工标准及设备安装要求一、概述根据省分公司的要求，为使各市州公司工程建设人员明确建设施工的具体要求，规范工程建设和施工标准，特编制本建设施工标准及设备安装规范。

各市州公司应严格按照本规范执行，确保工程质量符合施工标准和规范。

本规范主要包括基站建设中的土建施工的要求、基站主设备及配套设备的安装要求、天馈线的安装要求。

二、基站机房建设土建施工要求1、租用机房改造要求1.1作为基站的房屋，须采用240cm砖墙将原窗口封闭，须加设抗震拉接筋，留出馈线窗，下沿距地高度2400mm，如有特殊情况可适当降低。

1.2改造机房室内的墙面需用白乳胶漆刷白，不得起皮、裂缝，表面光滑平整。

1.3机房内的暖气片一律拆除（包括其固定螺丝），要做到不漏水、不影响业主的正常供暖；室内不需要的东西，如：窗帘盒、原业主的照明灯及灯座和电线等全部拆除。

1.4机房的木门及门框要重新刷油漆，玻璃要干净，有压条，玻璃破损的要更换。

木门需密封，门外安装插销。

同时要安装防火防盗门，要求安装牢靠、门锁开关灵活。

门框启口缝需用水泥砂浆密封，不得有缝隙。

1.5室内地面用地砖铺设，原建筑已装水磨石、瓷砖、大理石、花岗岩等较高级或高级装修的地面不需重新处理。

防盗门槛与室内地面平齐，不留槽隙。

1.6室内屋面或管道漏水处须处理，原有的管道要涂刷银粉漆。

1.7室内墙面上的明线必须加盖白色PVC走线槽或PVC管，拐角要用弯头（包括业主不让拆除的线），线槽或线管走线要美观，横平竖直、固定牢固。

1.8室内照明开关的安装位置应在开门顺手处（不能安装在门背后）。

开关下沿距地面不得小于1400mm，距门框300mm。

1.9室内必须摆放消防器材，摆放位置要便于在紧急情况下使用方便（落地摆放）。

1.10室内采用40W日光照明灯，数量为2个，挂高一致且不影响走线架上的走线，安装方向与设备列架走向一致，安装位置为两灯相隔一定距离于设备列架前后，保证设备能前后照明；应急灯数量为1个，安装在设备的正面上方。

主设备常见故障及处理方法

第一部分：概述爱立信的基站设备由于较高的稳定性和友好的人机接口，被广泛应用于我国的移动通信系统中，本文将联系实际，介绍一些笔者在RBS2000的维护和故障处理方面总结的一些经验和方法，并希望能起到抛砖引玉的作用。

维护工作是一项要求严谨细致的工作，由于设备本身和各个单元之间联系的复杂性，要求维护人员一定要对设备的工作原理有较深刻的认识，对各单元之间的联系了如指掌，同时也要懂得必要的BSC知识和传输知识。

尽管不可能百分百地掌握一切故障的处理方法，但充分理解各单元的功能原理及硬件结构却是解决问题的关键所在。

下图是设备连接图例：第二部分：故障原因爱立信用户手册中列举的故障是按其起因和重要性进行分类的，共分为5个类别：1、内部故障映射级别I1A，出错硬件在信令MO 中，影响MO功能。

2、内部故障映射级别I1B，故障原因与信令MO无关，影响MO功能。

3、内部故障映射级别I2A，出错硬件在信令MO中，不会影响MO功能。

4、外部条件映射级别EC1，这些条件是外部TG，会影响MO功能。

5、外部条件映射级别EC2，这些条件是外部TG，不会影响MO功能。

这5个类别中共有故障达230个之多，综合分析引起这些故障的原因主要在以下几个方面：1、设备硬件引起的故障：因为设备本身电路的高集成度和对工作环境的苛刻要求，设备硬件引起的故障是最常见的，在整个基站故障中占了相当大的比例。

例如载波永久性故障。

2、人为引起的故障：1) 对软件操作错误，包括IDB中的TEI定义不对，BSC中的传输定义的不够多，MO与CELL没有连接起来，频率设置或功率设置错误等等。

2) 对硬件操作错误，主要是连线连接错误或接口没有拧紧造成。

常见的包括馈线口没有打紧出现的驻波比告警，接反引起的掉话等等。

3、软件问题引起的故障：随着设备软件版本的不断更新，这类故障一般出现较少。

现在比较常见的大多是设备在升版过程中引起的故障，DXU多次升版不成功引起的设备坏，TRU 升/降版过程中引起的CF 2A 41 等等。

通信基站铁塔、桅杆、天馈线代维协议

协议编号：【】通信基站铁塔、桅杆、天馈线代维服务协议甲方：【】乙方：【】【】年【】月甲方：【】法定地址：【】法定代表人：【】联系人：【】电话：【】传真：【】邮政编码：【】乙方：【】法定地址：【】法定代表人：【】联系人：【】电话：【】传真：【】邮政编码：【】为保障甲方通信网络正常运行，根据现行法律及通信行业管理规定，以及相关通信设备维护规程，甲方同意委托乙方承担甲方【】通信基站铁塔、桅杆、天馈线相关代维工作，为明确双方权利义务，经协商，达成如下协议：第一条主体1.1 甲方是依中国法律设立，并享有合法经营移动通信资质的企业。

1.2 乙方是依中国法律设立，并拥有完成本协议所规定的代维服务资质和代维服务能力的的企业。

第二条代维项目及质量要求代维项目包括甲方移动通信基站的铁塔、桅杆和天馈线部分，维护次数、质量与技术指标不得低于铁塔天馈代维招标书中所规定的要求第三条协议期限3.1 协议期限：本协议有效期【】年，即从【】年【】月【】日起至【】年【】月【】日止。

3.2 甲方根据协议和附件【】考核乙方的代维工作以及对服务承诺的履行情况，甲方根据【】（附件【】）对乙方每月进行打分，如果乙方在一年中累计有【】个月以上（含三个月）全部考核指标均未达到考核要求（总分60分以下），甲方有权书面提出提前终止协议执行。

3.3 本协议期满后，在下一年度的代维队伍招标中，若某区域的代维队伍需要更换的，则应在一个月内完成交接。

在交接期间，原代维队伍要按照本协议所有条款继续做好维护工作。

3.4 本协议执行结束后暂未签订下一年度的代维协议时，乙方有义务按原协议进行延续代维服务，并履行原协议中相应的承诺条款,直至新的协议签订或甲方通知原协议废止为止。

第四条代维费用及付款方式。

4．1 代维费用依照附件【】和附件【】计算出以下代维费。

4.1.1甲方委托乙方对第五条所列工作范围进行设备代维，代维费用合计【】（人民币）。

其中:4.1.1.1【】公司代维费为【】元，包括通信基站铁塔代维费【】元，桅杆代维费用为【】元，天馈线代维费【】元。

天馈线

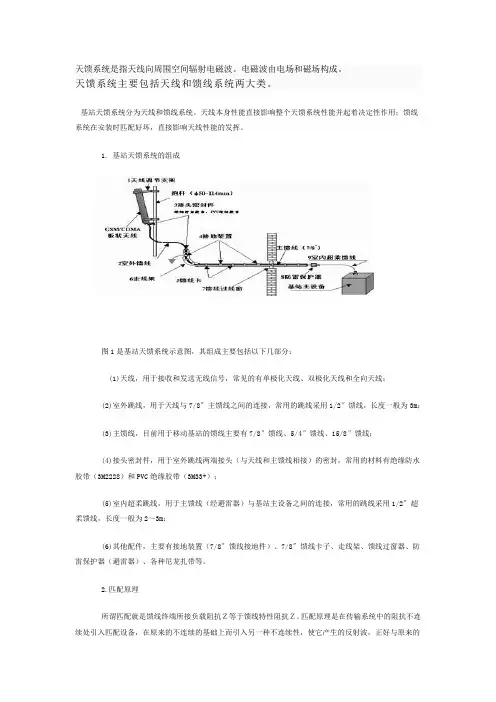

天馈系统是指天线向周围空间辐射电磁波。

电磁波由电场和磁场构成。

天馈系统主要包括天线和馈线系统两大类。

基站天馈系统分为天线和馈线系统。

天线本身性能直接影响整个天馈系统性能并起着决定性作用；馈线系统在安装时匹配好坏，直接影响天线性能的发挥。

1. 基站天馈系统的组成图1是基站天馈系统示意图，其组成主要包括以下几部分：(1)天线，用于接收和发送无线信号，常见的有单极化天线、双极化天线和全向天线；(2)室外跳线，用于天线与7/8〞主馈线之间的连接，常用的跳线采用1/2″馈线，长度一般为3m；(3)主馈线，目前用于移动基站的馈线主要有7/8″馈线、5/4″馈线、15/8″馈线；(4)接头密封件，用于室外跳线两端接头（与天线和主馈线相接）的密封，常用的材料有绝缘防水胶带（3M2228）和PVC绝缘胶带（3M33+）；(5)室内超柔跳线，用于主馈线（经避雷器）与基站主设备之间的连接，常用的跳线采用1/2〞超柔馈线，长度一般为2～3m；(6)其他配件，主要有接地装置（7/8〞馈线接地件）、7/8〞馈线卡子、走线架、馈线过窗器、防雷保护器（避雷器）、各种尼龙扎带等。

2.匹配原理所谓匹配就是馈线终端所接负载阻抗Ｚ等于馈线特性阻抗Ｚ。

匹配原理是在传输系统中的阻抗不连续处引入匹配设备，在原来的不连续的基础上而引入另一种不连续性，使它产生的反射波，正好与原来的反射波干涉抵消，从而达到阻抗匹配。

当使用的终端负载是天线时，如果天线振子较粗，输入阻抗随频率的变化就较小，容易和馈线保持匹配，这时振子的工作频率范围就较宽。

反之，则较窄。

在实际工作中，天线的输入阻抗还会受周围物体存在和杂散电容的影响。

为了使馈线与天线严格匹配，在架设天线时还需要通过测量，适当地调整天线的结构，或加装匹配装置。

天馈系统匹配性能好坏一般用反射系数或驻波比的大小来衡量，通常采用驻波比。

终端负载阻抗和特性阻抗越接近，反射系数越小，驻波比越接近于１，匹配也就越好。

技术线-主设备动力配套和天馈系统维护配合及综合职守类(华为B卷)

广东无线中心基站维护人员上岗资格认证理论考试试题（理论B卷）试卷类型：技术线-主设备动力配套和天馈系统维护配合及综合职守类得分：阅卷人：试题说明：1.本试题考试时间为120分钟2.本试题满分为100分一、单项选择（每题 1分，总计30分）1、BTS3900机柜采用模块化结构设计, 主要组成模块包括：（）。

①BBU3900，②CRFU，③FAN，④DC DU，⑤SLPU，⑥RRUA.①②④B.①②③④⑤⑥C.①②③④⑤D.①②③④⑥2、中国电信CDMA网络使用（）M的频率。

A.450B.800C.1800D.19003、CDMA20001X（RC3）和CDMA2000EV_DO（Rev A）数据业务支持的最大前向速率分别为（）。

A.153.6K/3.1MB.153.6K和2.4MC.128K和2MD.2M和4M4、单RRU3606最大支持（）个载波。

A.2B.4C.8D.165、在BTS3900中，（）板实现BTS和BSC之间的数据传输处理，对整个BTS进行控制和管理。

A.HCPMB.HECMC.CMPTD.UTRP6、CMPT板上的"RUN"指示灯以0.25Hz频率慢闪，表明单板处于（）状态。

A.加载B.工作正常C.测试D.故障7、CDMA2000 1X EV-DO RevA前向峰值速率是（）。

A.14.4MbpsB.3.1MbpsC.7.2MbpsD.2.4Mbps8、中国电信目前使用3G的哪一种技术标准（）。

A.WCDMAB.CDMA2000C.TD-SCDMAD.Wi-Fi9、以下那种CDMA系统的自由空间损耗最小（）。

A. CDMA450B. CDMA800C. CDMA190010、下面关于软切换的说法那个不正确的? （）。

A．发生在相同或者不同CDMA载频内不同基站的扇区之间的切换B．通话保持在同一语音处理器上，通话中不存在中断现象C．在切换过程中，移动台开始与新的基站联系时，并不中断与原有的基站的通信。

无线网题库——天馈线

1、天馈安装要求1.1 天线安装要求1.1.1 基站天线天线安装加固必须稳定、牢固、可靠。

全向天线安装时应保证天线垂直，允许偏差±0.5°。

定向天线的方位角和下倾角应符合工程设计要求，方位角允许偏差为±0.5°，下倾角允许偏差为±1°。

天线的主瓣辐射面方向附近应无任何金属物件或障碍物阻挡。

天线安装于楼顶时，应考虑楼面及女儿墙对天线的阻挡以选择合适的抱杆高度。

天线固定底座上平面应与天线抱杆的顶端平行，允许误差±5cm。

天线抱杆应高出天线顶部至少200mm。

采用女儿墙抱箍安装时，天线底部必须高出女儿墙最高部分至少500mm。

同一扇区两根单极化天线的方位角和下倾角相同，在水平方向上间距应不小于3.5m，相邻的两个扇区之间两定向天线的水平间距应不小于0.5m。

微波天线与CDMA 定向天线同平台安装时，CDMA 天线与微波天线互不影响。

天线应处于避雷针下45°角的保护范围内，天馈系统的防雷接地设计应执行YD 5098-2005《通信局（站）防雷与接地工程设计规范》的有关规定。

天线与跳线的接头应作防水处理。

天馈线系统的电压驻波比应≤1.50。

工程设计中，应充分考虑与其他各电信业务经营者相同或相近频段无线网络的杂散、阻塞、互调干扰协调，除考虑必要的保护频带外，还可合理利用地形地物、空间隔离、天线方向去耦或加装滤波器满足系统间的隔离度要求。

不同电信业务经营者无线网络之间的系统于扰处理办法应按原信息产业部的相关规定执行。

在繁华街道、居民小区、旅游景点等区域，根据当地政府相关市政建设规定或满足业主要求，天线及馈线的设置宜与安装应与周围环境协调。

1.1.2 GPS 天线GPS 天线的安装位置处天空视野应较为开阔，周围没有高大建筑物阻挡，距离屋顶小型附属建筑物应尽量远，离开周围金属物体的距离≥1.5m。

GPS 天线安装平台的可使用面积越大越好，必须保证周围遮挡物对其的遮挡≤30°，GPS 天线竖直向上的视角应≥120°。

新建高层住宅室分系统配套设施与主体同步建设的探讨

新建高层住宅室分系统配套设施与主体同步建设的探讨目前高层住宅小区室分系统建设主要依赖于建筑物本身的空间等条件，各运营商分别建设，存在浪费公共配套资源、占用公共空间、设备安装不规范不安全等问题，本文探讨从建筑物规划建设之初，将室内分布系统的建设考虑在内，对建筑物主体在室分系统建设配套设施上提出要求，达到规范建设、共享资源、节约空间的目的。

1 高层住宅小区室分系统建设现状目前，各运营商对高层住宅小区内（十一层及以上）无线信号覆盖的解决办法，主要是通过建设室内分布系统，室内分布系统通常主要由信源和天馈系统组成。

1.1 天馈线一般建设方式在住宅小区内，按照天线位置安装的不同，大致可分为以下三种：在住宅楼顶安装美化射灯天线、在住宅楼平层安装室分全向/定向天线、在电梯井道内安装对数周期天线。

通常，楼顶的美化射灯天线一般安装于楼顶女儿墙上，馈线一般由信源处出来，经屋面再沿女儿墙敷设；室内平层天线一般安装于平层墙体上，馈线一般沿墙敷设或利用现有的弱电桥架布放；电梯井道内天线一般安装于井道墙体上，馈线沿井道墙壁布放。

但是，现有的天馈线利用建筑物本身条件安装布放存在以下一些问题：（1）各运营商都分别有各自天馈线系统，天线点位差不多，同一点位上天线安装杂乱，影响美观；（2）各运营商敷设的馈线路由不同，走线混乱，影响美观的同时，不利于管理和维护。

（3）电梯属特种设备，井道内空间狭小，有许多必需的其他专业设备，通信系统设备在空间较小的井道内安装可能会影响电梯的运行，带来安全隐患。

1.2 信源设备的建设方式目前，高层住宅小区室分系统信源一般选择挂墙安装在楼顶电梯机房内/外，或者选择安装于平层的弱电井内，现阶段信源设备的建设方式，存在以下一些问题：（1）各运营商各制式的设备厂家、外观、尺寸大小不同，造成设备安装杂乱、不规范；（2）同一安装位置需要安装的信源设备较多时，对接地、接电、消防等规范性要求也较高，建筑物本身现有电梯机房或弱电井并不完全具备条件且符合规范；（3）多家多制式设备对同一位置都有空间需求时，按照通信设备一般安装规范，对信源设备的安装高度有一定要求，由此会造成电梯机房或弱电井空间不够；（4）很多电梯机房由于不便维护，运营商将设备安装在机房外面，普通人易接触到，由于设备带电等因素，存在安全隐患，且易遭破坏。

中国移动网络代维质量规范-基站设备及天馈分册

中国移动网络代维质量规范基站设备及天馈分册（2019年版）中国移动通信集团公司网络部目录第一部分基站设备及天馈分册 (1)第一章维护界面划分和代维工作内容 (1)第二章代维工作流程及质量控制点 (11)第三章工作质量指标 (21)第一部分基站设备及天馈分册第一章维护界面划分和代维工作内容第一条维护界面的划分1.基站设备及天馈（含配套）包括：基站主设备、动力配套、传输配套设备和动力环境监控系统、天馈系统等，具体包括基站机房、基站主设备、传输接入设备、开关电源、蓄电池、环境监控、空调、照明、防雷接地、发电油机、市电线路智能通风设备、智能电表、交流配电箱的维护工作、室内外环境的维护以及应急发电工作。

天馈系统主要是指宏基站（含分布式基站）的天馈系统及防雷接地系统，包括一体化、集束美化天线，GPS天线，RRU、RRU电源线、馈线等。

2.基站设备及天馈（不含配套）包括：基站主设备、传输设备及配套、天馈系统（与含配套基站及配套天馈系统内容相同）等，具体包括基站主设备、传输接入设备、传输配套、光缆接入、天馈系统、传输设备和基站主设备与电源设备之间的电源连接、传输设备与基站主设备之间的连接线缆、发电油机、应急发电工作（可选）。

涉及配套的维护工作原则上由配套提供单位负责。

3.传输维护界面：以传输线路基站内成端为界，成端以内尾纤、传输设备等以及ODF架由基站专业代维负责，光缆线路成端（含终端盒、法兰盘等）以及成端以外的传输线路部分由其它专业负责维护。

4.基站设备及天馈与室分设备维护界面：独立信源设备，顶部射频接口以外的天馈系统划归直放站室分及WLAN项目；非独立信源设备，功分器以及功分器到近端机的跳线划归直放站室分及WLAN项目，功分器以外由基站顶部射频接口（不含射频接口）至基站天馈之间的天馈系统部分划归基站设备及天馈项目；室分站点RRU划归直放站室分及WLAN项目。

5.室内外天馈维护界面：以基站主设备射频输出为划分点，基站主设备射频输出以外的所有室内、外天馈系统，包括基站天线、室内外馈线、RRU、RRU 电源线、跳线等，均纳入基站设备及天馈项目维护。

基站主设备与天馈线网优必备

基站主设备与天馈线一、单项选择题1.在RBS2202中，以下哪种总线用于基带跳频 A2.有一配置为4，4，4的RBS2202基站，采用LAPD CONCENTRATION，当使用DXX和使用MULTIDROP时，三小区DXU的TEI值应如何设置。

DA.使用DXX和MULTIDROP时均设为62，61，60。

B.使用DXX和MULTIDROP时均设为62，62，62。

C.使用DXX时设为62，61，60，使用MULTIDROP时设为62，62，62。

D.使用DXX时设为62，62，62，使用MULTIDROP时设为62，61，60。

3.避雷针要有足够的高度，能保护铁塔或杆上的所有天线，所有室外设施都应在避雷针的 B4.TRU的应用软件是由 C5.RBS2000基站VSWR由 A6.RBS200基站中用于计算VSWR告警的PF和PR两路信号由 D7.使用CDU_D的RBS2000基站可以何种方式跳频。

B C8.以下哪个单元组合都包含有与设备控制相关CPU DA.DXU、ECU、CDUB.PSU、ECU、TRUC.IDM、BFU、DXUD.ECU、DXU、TRU9. What is the most common value of the hysteresis used when estimating margins forlog-normal fading? A10.对一个有6个TRU的小区，假设分别用CDU-C和CDU-D，那么应分别使用多少根天线？ BA.都要用两根TX/RX和一根TX天线。

B.假设用CDU-C，需要两根TX/RX和一根TX天线；假设用CDU-D，那么需要一根TX/RX天和一根RX天线。

C.都只需要两根TX/RX天线。

D.假设用CDU-C，只需要两根TX/RX天线；假设用CDU-D，那么需要两根TX/RX和一根TX天线。

11.以下说明哪项不是RBS200的TRI的功能？ D 〔半永久连接功能〕局部，传送基站的操作维护信息。

无线专业常见设备和缆线识别及无线工程设计基本知识介绍

1.4无线基站功能概述
〔载频单元概述〕：收发信机TRX采用了模块化结构，即把负责一个载频的所有处理功能的软、硬件实体（包括基带处理、RF处理、功放和电源等）集成在一个插入式模块TRX模块内。TRX可以分为两部分：基带信号处理部分和射频信号处理部分。基带信号处理部分主要完成Um接口的速率适配、信道编解码、交织、加密、BURST（突发脉冲序列）产生、GMSK调制、跳频控制、中频采样、自适应均衡、分集接收合并、解调、解密、反交织、信道译码、传递对BTS透明的信令、处理部分对BTS不透明的无线资源管理的信令等功能。射频信号处理部分由发信激励及频合部分、功放部分组成，主要完成射频信号的发送和接收、GMSK调制、上下变频、功率放大、功率控制、射频跳频等功能。
-113.5dBm（静态）
环境适应性
-20℃～55℃
安装
靠墙安装，堆叠安装
DBS3900分布式基站规格介绍
DBS3900(RRU3908)
IP65防护，-40℃~55℃ 容量
单BBU3900 72TRX 单RRU3908最大支持S6配置
射频单元 RRU
体积、重量
(高*宽*深)
BBU: 86.1*442*310mm(2U, 19") RRU3908模块：485*380*170mm
7~10kg 23kg
供电方式典型功耗
BBU：-48V DC/+24V DC； RRU：-48V DC/220V AC RRU3908：S6 210W
40km
BBU3900
输出功率传输
静态功率：20W(3C)/ 20W(4C)/ 13W(6C) 共享功率: 20W(3C)/ 20W(4C)/ 15W(6C)
2.2爱立信基站设备概述

0 附件四：基站等级标准

附件4：通信网络代维企业资质等级标准－－基站专业/领域通信网络代维企业资质等级标准是根据“《通信网络代维企业资质等级评定办法》”制订，按专业/领域提出了通信网络代维企业资质正式等级（包括甲、乙、丙三个等级）和临时等级的企业注册、人员、设备、能力和绩效、管理和认证等六个方面的要求。

适用于中国通信企业协会对申请通信网络代维企业资质等级证书的企业进行评定。

本部分是通信网络代维企业资质等级标准的第二部分，是对申请移动通信基站代维企业资质等级证书的要求。

本标准把基站维护分为主设备、配套设备、附属设备、室内分布系统四类，如果申请企业只维护其中部分设备，将在企业资质等级证书上予以注明，本标准对仪表配备的要求也按四类设备加以区分。

四类设备具体定义如下：基站（宏）主设备：指收、发信机基站（宏）配套设备：包括传输设备、电源设备、天馈线基站（宏）附属设备：包括环境监控系统、照明、空调、铁塔等室内分布系统：包括微蜂窝站、直放站、RRU、室内部分等一、甲级资质等级要求1．企业注册要求应为在中华人民共和国工商注册、具有独立法人资格的企业（外国企业应具备类似条件），注册资金（本）不少于3000万元人民币(下同)，净资产不少于5000万元人民币。

企业应有固定的工作场所，并具备开展基站专业/领域代维服务的设施。

2．人员基本要求负责通信网络代维服务的主要技术领导应从事通信基站专业/领域代（运）维或施工技术工作8年以上，并具有相关专业的高级职称或相当于高级职称的资格证书。

注：等同职称证书的资格证书说明见工信厅通（2009）98号附件3（下同）。

通信工程技术人员（指具体从事维护工作的技术人员，下同）不少于220人，并持有中国通信企业协会认可的且覆盖申请专业的相关资格证书。

上述人员均应是本企业的注册在职人员。

3．设备资源基本要求企业应根据通信基站代维工作量设置必要的维护网点，并具备不少于附表中所列的仪器/仪表设备种类及数量。

4．能力和绩效要求企业已从事通信基站专业/领域代维或施工5年以上，并具备维护宏基站全专业的能力。

移动通信基站天馈、设备安装规范简介

1、机房条件 A、机房照明良好、有工作电压220V电源插座；机房门窗、防盗符合要求。 B、机房安装足够的空调系统，机房的温、湿度、洁静度应符合要求。 C、线缆进户板安装牢固及有防水处理。 D、馈线孔位置应该与设计位置一致，且高于室内走线架及不在机架顶上。 E、防火和安全报警应安装及功能完善。 F、机房室内、外提供保护接地铜排（必须可靠接地，引入地网），接地电阻小于或等于5欧姆
三、天馈系统安装规范：
1﴿、天线： 1、抱杆（图5）：安装天线的载体，其安装位置应距塔身距离（全向）>3米，定向>1米，接地、固定都应符合要求。抱杆的高度应比天线长10cm以上。抱杆垂直度、方位角符合设计要求。 2、天线的安装要求：
基站使用的天线规格、型号符合设计要求，天线安装的俯仰角、方位角正确（使用罗盘等工具测量。一般情况下方位角偏差不能大于5度；俯仰角必须符合设计或局方要求），天线的软跳线应与塔抱杆使用专用扎带连接牢固。
第一小区发： CELL0ANTO 第一小区收： CELL0ANT1 第二小区发： CELL1ANTO 第二小区收： CELL1ANT1 第三小区发： CELL2ANTO 第三小区收： CELL2ANT1 另：TX为发射
RX为接收
11/3/2023
安徽博达监理公司设备铁塔项目部
8
S、馈线接地
塔高65米以内的馈线应三点接地，第一点应在天线跳线接头下方1.5米处左右，第二点在馈线中（离开塔前1米），第三点在馈线进入馈线窗前，接地线走向顺着馈线方向，在塔上接地时应垂直向下，接在塔体上，最后一次接地线接在室外接地铜排上。塔高90米以内的馈线还要增加一处接地。90米以上馈线应为5次接地。馈线接地的要求是：用馈线割刀除去馈线绝缘外皮，注意馈线外皮去除尺寸要适当。接地箍应牢固连接到馈线外导体上，先用胶带包扎一层，第二层用防水胶泥，第三层用防水胶带，由下而上顺缠绕三层，每圈重复1/2。

爱立信基站主设备介绍

1、爱立信基站主设备介绍硬件故障软件故障动力故障传输故障更换载频时，注意戴上防静电环，防止静电危害人体健康人体上的静电影响载频板子载频驻波比告警出现的原因有：(1)、载频连线CS-03等连接线；(2)、载频；(3)、耦合器与合路器；(4)、天馈系统引起扩容后基站无法正常工作的原因：(1) 扩容载频坏；(2) 扩容载频槽位坏；(3) BTS背板坏；(4) BTS背板连接排线坏影响小区覆盖大小的要紧因素有基站天线高度、天线下倾角、天线特性、基站发射功率、接收机灵敏度等在更换BCCH载频时不需要关闭TEL （错）1.RBS2206基站中，有4个G.703接口。

Y－LINK最大的速率是13MBIS/S。

2.RBS2206中，目前要紧使用的CDU类型有CDU-G 与CDU-F3.一个RBS2206机架最多可支持 6 个dTRU。

4.爱立信2202设备四条总线本地总线 , 时钟总线 ,X总线， CDU bus线，5.DXU21 DCP 与时隙上的关系对应表。

A端口：1 至 31B端口：33 至 63C端口：287 至 317D端口：319 至 349CDU-C，C+所含的合成器为 HCOMB ，CDU-D所含的合成器为FCOMB ，CDU-C+既可接成A 型接法，又可接成C型接法，GSM900本架内从HLOUT连到HLIN时要加 3dB衰减头。

IDB版本C+9d-2.2中的C+表示CDU的类型为C+，9表示频率为900MHZ，d表示使用双工器，前面的2表示有2条天线，后面的2表示最多接2个载波。

我省使用爱立信宏蜂窝设备的型号要紧为RBS2000系列的2202与 2206 ；2000系列机架连接方式有级连， TG同步与主附架。

6.基站时钟板告警有可能是软件版本与硬件版本不匹配造成。

(T)7.下列（ D ）项不是TRU的功能？A、功率放大B、信号处理C、VSWR监视D、发射信号合成8.RBS2000中有（）条LOCAL BUS？每条LOCAL BUS上最多携带（）个载波？A、1，6B、2，6C、4，4D、1，19.dTRU can handle how many users on one GSM Time Slot?BA) 1B) 2C) 6D) 1210.What is needed if you want to change RBS 2206 power system from AC to –48 volts?BA)Direct connection to IDMB) -48 volt PSU onlyC)DCCU and –48 V DC PSUD)DCCU and +24 V DC PSU11.The Main DC supply voltage in the RBS is__________.BA) - 24 VDCB) + 24 VDCC) - 48 VDCD) + 48 VDC12.From where to where Y-link is connected?DA)CDU-G to CDU-FB)CDU to CXUC)CDU to dTRUD)DXU front to dTRU backplane13.The dTRU performs which of the following?DA) Signal Modulation/Demodulation and Amplification.B) Burst formatting, ciphering, interleaving & speech coding.C) Cross connect timeslot information.D) Both A and B.14.What is the meaning of multidrop ? BA) A quick way of decreasing the temperature inside the cabinet.B) Casacading of PCM-links between RBS’s.C) A quick way of decreasing the outputpower of the TRU’s.D) All calls are dropped when you push the reset button on one of the TRU’s.15.The PSUs are responsible for_______________.CA) Controlling the usage of the backup batteriesB) Receiving the input AC main supply and distributing it throughout the cabinetC) Transforming and rectifying input AC power and providing dc input supplyto the IDMD) Supervising power management and controlling the charging of the backup batteries16.What is the idea of using a combiner?BA)Up to four sites can share one PCM linkB)Several TRXs can share one antenna systemC)The mobile can listen to two base stations at the same timeD)Only one base station is needed per siteE)Sending and transmitting can be performed from the same antenna17.The TRU handles how many timeslots per carrier?AA)8B) 3C)32D)1618.天线增益是如何获得的?BA)在天线系统中使用功率放大器B)使天线的辐射变得更集中C)使用高效率的天馈线D)使用低驻波比的设备19.It is possible to have mixed CDU’s in the cabinet. Which combinations areallowed?DA) CDU type A and CDU type C+B) CDU type A and CDU type CC) CDU type A and CDU type DD) Both A and B20.Which unit enables connection of multiple transmitters to the same antenna?AA) Combining and Distribution Unit (CDU)B) Power Supply Unit (PSU)C) Transceiver Unit (TRU)D) Distribution Switch Unit (DXU)21.The ACCU performs which of the following?BA) Supplies DC power to the batteries.B) Provides circuit breaker protection for the PSU’sC) Distributes power to the IDM’sD) Provides circuit breaker protection for all Main RU’s in the cabinet22.Which type of CDU is a narrowband combiner?DA) CDU-AB) CDU-CC) CDU-C+D) CDU-D23.Which of the following can the OMT perform?DA) Read the cabinets Installation DatabaseB) Reconfigure the cabinets Installation DatabaseC) Display faults in the RBSD) All of the above24.The PSUs are responsible for __________________CA) controlling the usage of the backup batteriesB) receiving the input AC main supply and distributing it throughout the cabinetC) transforming and rectifying input AC power and distributing itD) supervising power management and controlling the charging of the backup batteries25.During normal network operation the Base Station Timing ______________ and sentto other RBS units.BA) is generated in the ECU’s Central Timing UnitB) is synchronized in the DXU using T1 frame sync, or generated from TS 0 (E1).C) is generated in the #1 TRUD) is received via the Air interface1.RBS2000站温度过高超过门限值时，则 EXTERNAL ALARM 灯会亮。

移动通信公司无线网络维护室部门工作职责

移动通信公司无线网络维护室部门工作职责
1、开展无线网络主设备、基站天馈线系统（包括其附属设备）、直放站和室内覆盖系统设备、无线局域网（WLAN）设备、基站(直放站）的动力及空调设备、机房内外环境及铁塔、通信杆、支撑杆的例行维护、故障抢修工作，保证设备安全运行。

2、开展对无线设备运行状况的分析，为网络维护工作提供质量保证。

3、参与、开展室内覆盖建设项目现场勘察、方案评审、开通和后期维护等。

4、根据微观规划、网络优化的要求，实施设备调整、整改等工作，提高无线网络的运行效率。

5、执行无线专业应急（战备）通信保障方案，保证紧急情况下的设备平稳运行。

6、参与无线网络工程设计会审、工程验收，确保设备顺利入网，网络质量保持平稳。

7、开展无线网络设备维护的代维管理工作，组织代维人员完成设备维护工作。

8、负责无线网络的固定资产、备品备件、闲置物资的生命周期管理，实现资源的合理利用。

负责仓库网优物资管理。

基站的构成

基站的构成：一、主设备：BTS RBS（无线基站）公用移动通信基站是无线电台站的一种形式，是指在一定的无线电覆盖区中，通过移动通信交换中心，与移动电话终端之间进行信息传递的无线电收发信电台。

宏蜂窝：在蜂窝式移动电话的建网初期，蜂窝小区的覆盖半径较大，一般在1~2.5千米左右，有的甚至达到20千米以上，因此被称作“宏蜂窝”小区。

微蜂窝：是在宏蜂窝的基础上发展起来的一门技术。

与宏蜂窝相比，它的发射功率较小，一般在 2W 左右；覆盖半径大约为100m ～ 1km。

区别：只是发射功率和覆盖范围，载频数不同产品：爱立信RBS2000，宏蜂窝：常见RBS2202、RBS2206。

微蜂窝RBS2302、RBS2308、RBS2309、RBS2111。

华为BTS，常见华为BTS3012、BTS3006C，BTS3002C二、动力配套为基站所有设备提供动力电源的配套设备。

交流配电箱、开关电源、蓄电池、空调、发电机、变压器、UPS。

1、交流配电箱：是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

用途：当然是方便停、送电，起到计量和判断停、送电的作用。

2、开关电源：开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源。

采用380V输入，24V、－48V输出。

组成：监控模块、整流模块、交流输入单元、直流输出单元。

3、蓄电池：是电池中的一种，它的作用是能把有限的电能储存起来，在合适的地方使用。

它的工作原理就是把化学能转化为电能。

作为后备电源。

单个电池标称电源为2V，4、空调：空调即空气调节器(room air conditioner)，是一种用于给空间区域（一般为密闭）提供处理空气的机组。

它的功能是对该房间（或封闭空间、区域）内空气的温度、湿度、洁净度和空气流速等参数进行调节，以满足人体舒适或工艺过程的要求。

机房内要求室温不超过28°C，空调设置23－24°C。

联通移动基站施工规范

中国联通湖北分公司2006年GSM网九期工程主设备、天馈线施工规范中国联通湖北分公司2006年3月（一）交换及基站（直放站）设备施工要求1、电缆走线架安装工艺要求(1)走线架的位臵、高度符合有关设计文件要求。

一般情况下，走线架与机房内最高的机柜顶部的距离必须大于200mm，距机房顶部的距离大于300mm。

(2)走线架安装时必须使用水平尺, 确保走线架横平竖直，水平度和垂直度的每米偏差都不得大于2mm。

(3)走线架横档面必须向上安装并保持平直，走线架横档间距均匀，不得大于300mm。

(4) 应充分考虑走线架和电缆的重量，对走线架进行合理加固。

走线架必须与墙柱（无墙柱时与墙壁）固定，不得与天花板、板墙固定，并符合7级抗震要求。

走线架加固点或支撑点距离在1.5米以下。

(5)走线架穿过楼板孔或墙洞的地方，电缆放绑完毕后，必须采用阻燃材料封堵洞口和缝隙。

（6）机房内走线架应作保护接地，接地电阻必须符合基站和交换机房对接地电阻的要求。

一般情况下，基站（直放站）接地电阻必须小于4欧姆，交换机房接地电阻必须小于1欧姆。

(7)以上要求如有遗漏，请严格按照供货厂家有关安装工艺要求进行施工。

2、设备机架安装工艺要求(1) 机房机架设备位臵安装正确，必须符合有关设计文件要求。

(2) 机房主走道侧必须对齐成直线，误差不得大于3mm。

相邻机架应紧密靠拢,间距不得大于3mm，整列机面应在同一平面内，无凹凸现象。

机架垂直偏差度不得大于3mm。

（3）机柜前后面均需留有维护空间。

一般情况下，机柜与其它设备或障碍物间因保持以下的距离：正面≥800mm；背面≥500mm。

在机房条件无法满足的情况下，则应尽可能留出足够的维护距离。

(4) 所有机架应对地加固，膨胀螺丝规格不能小于M8。

如果设备厂家提供有配套螺丝，则必须使用。

所有螺丝必须全部拧紧，并垫有平垫片、弹垫片（不得出现垫反的情况），同类螺丝露出螺帽的长度应一致。

(5) 机架上的各种零件不得脱落或碰坏，漆面如有脱落应予补漆。

相关主题

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

主设备与天馈线一、实践操作题1）.使用SATT开通配置为5/3/2的RBS2202基站,且为一套传输。

2）.使用OMT对RBS2202基站配置为7/8/5进行开通调测，采纳电源为+24V，频率为1800，CDU类型为CDU-C+，且有二套传输，请定义第二小区的参数。

3）.使用OMT定义外部告警4）.用射频电缆线连接CDU_C+与2个TRU设备5）如何连接BSCSIM的各种电缆？答：SCSIM进行正确的设置，达到能够开通基站的目的（需进行从开机到进行完整的现场设置）二、简要讲明开RBS2000基站时如何修改DXU中的IDB数据？答：修改DXU单元中的IDB数据需经下列几个步骤：连接PC机至DXU的OMT接口并启动OMT软件。

在CONNET菜单中选择连接选项，把OMT与DXU连接并读出DXU 的IDB数据。

显示IDB数据的配置版本，如果版本正确可不用进行第（5）步操作。

选择DISCONNET选项使OMT与DXU断开连接。

在文件菜单中选择CONFI IDB选项对IDB的配置版本进行选择。

在MODIFY选项中对要激活的TRU单元进行选择。

对PCM的标准、级联的方式和同步源进行选择。

对路外部告警ID、LEVEL、开闭路模式和显示的文本进行设置。

对DXU的TEI地址进行修改。

把DXU的模式置为LOCAL模式。

把OMT与DXU连接并把修改后的IDB安装进DXU单元，最后再把DXU置为REMOTE模式。

使用OMT查找基站FAULT CODE？并依据FAULT CODE表定位故障？接PC机至DXU的OMT接口并启动OMT软件。

具栏中点击“connect”图标工具栏中点击“Read IDB”图标“SYSTEM”页中右键点击“RBS2000”框图选择“Mornitor”选择“OK”按照指示的FAULT CODE 查找对应FAULT CODE表，确定机架的有关故障四、依据给出已知条件，对各小区正确写入IDB 数据（当前RBS2000配置是6/6/6，频率为900，电源为24+V，CDU为D型，共用两套传输。

）五、如何检查基站的软件版本和查看其工作电压是否正常？并核对各小区的驻波比告警值是否正确？如果有误请重新设置正常。

操作提示：能够使用OMT 软件的“DISPLAY SOFTW ARE VERSION S”功能查看此基站运行软件的版本是否正确。

在正常室温下，无线设备的举荐工作电压是27.7V~26.5V.利用OMT 软件的“Monitor Setup”中“DC System V oltage”选项可查看其工作电压是否正常。

正确的VSWR Alarm Limists 值是：VSWR Class1：2.2，VSWR Cla ss2：1.8，如果有误能够利用OMT进行更换。

六、监考人员第一制造2A/33告警（通过扭松RX A或B 的接线等方法），然后开始考试请咨询如何判定当前小区是否存在告警，如何判定和检查出是什么告警，告警内容是什么？并利用专业知识把咨询题解决。

操作提示：检查DXU 面版上是否有“BS FAULT”灯亮，如果有，能够用OMT 软件的“Monitor Setup”选项查看故障码和故障描述，并进行处理。

关于接收系统，要求采纳分集接收的方式。

能够用OMT 软件的“Mo nitor Setup”中“Diversity”选项查看是否采纳了分集接收。

并检查TRU 上的RX A或B口接线是否松拖。

七、能在CELL A1 架内，用OMT 正确定外部告警参数，然后本地测试各项外部告警。

操作提示：温度告警：机房温度告警上限值为28 摄氏度。

当机房温度超过28 摄氏度时，触发温度告警，并将告警送至基站外部告警端口。

湿度告警：机房湿度告警范畴为15％~80％，高于80％或低于15％时触发湿度告警，并将告警送至基站外部告警端口。

烟感告警：探头感应烟雾时延迟超过30 秒后，触发烟雾告警，并将告警送至基站外部告警端口。

水浸告警：在机房发生水淹时触动传感器，并将告警送至基站外部告警端口。

测试时可用一块磁铁放在水浸传感器上方，等待数秒后即可显现告警。

门禁告警：当打开机房大门数秒后，即可显现门禁告警。

主电源告警：将市电输入开关断开，在珠江电源告警模块和DXU 显现“AC abnormal”告警信息，然后将市电输入开关合上，告警信息排除。

低电压告警：将系统电压调低于23.4V，在珠江电源告警模块和DXU 上显现“Output V olts Low”告警信息，然后将系统电压调回正常值，告警信息排除。

高电压告警：将系统电压调高于28.50V，在珠江电源告警模块和DXU 上显现“Output V olts High”告警信息，然后将系统电压调回正常值，告警信息排除。

熔丝告警：按下电池熔丝下的触发器，珠江电源告警模块和DXU 上显现“CB Open”告警信息，放开触发器后告警排除。

雷击告警：将雷击告警模块拔出少许，珠江电源告警模块和DXU 上显现“Thunderbolt alarm”告警信息，推进雷击告警模块后告警排除。

整流器告警：在电源机架上任意断开一台整流器的交流输入，珠江电源告警模块和DXU 上显现“Rectifier fail”告警信息，然后将此台整流器复原正常工作，告警排除。

八、更换一个新的DXU的步骤。

操作步骤：通知BSC将小区停闭；按下DXU之Local/remote按纽，确认DXU处于Local mode ；连接OMT，同时读出RBS IDB；拆掉所有连接DXU的线缆；换上DXU并重新将被拆掉的线缆接好；连接OMT，装载原先的IDB装进DXU；按下DXU中CPU reset按纽；按下DXU之Local/remote按纽，确保新DXU处于remote mode 。

九、用SATT模拟开站的步骤。

操作步骤：运行SATT软件；创建一个新的开站配置；选择系统版本、同步模式、调频等选项。

然后点击Overview框中的C ell Definition(小区定义)，弹出小区定义窗口；在小区属性定义框中选各小区的功率和LAC参数，然后在TG框中点击Add，添加TG参数；选择相应的频率、RBS类型及每个小区的载波数；在Overview框会多出一项RXOTG-0和相应的属性窗口，选择合成器的类型、BTS的软件版本等参数，Overview中确定传输参数；完成以上操作后，会弹出测试界面，选好呼叫的路径（起始、终止）和话音速率，然后点击START运行。

2202机架中，2个TRU配1个CDU-C+的连线是如何连接的。

操作步骤：两个TRU分不放置一、二板位，CDU-C+应连接成A型接法。

将CD U-C+的HL OUT B与HL IN 连接并加一个3db的衰减。

TRU1的RXA连接CDU-C+的RX OUT-1, TRU2的RXA连接CDU-C+的RX OUT-2, TRU 1的RXB连接CDU-C+的RX OUT-3 ,TRU2的RXB连接CDU-C+的RX OUT-4.对RBS200机架进行ACU告警测试。

操作步骤：（1）RXDA-A告警测试：拆下RXDA-A或RXDA-B告警输出插头，在ACU中应有RXDA告警相应的告警灯亮。

（2）RXDA-B告警测试：拔出RXDA-A或RXDA-B告警输出插头，并对其进行对角短路，在ACU中应有相应的告警灯亮。

（3）FAN告警测试：当断开任一风扇的电源，或拔出ACU上的风扇告警插头。

ACU上应有FAN告警相应的告警灯亮。

（4）VSWR告警测试：断开ACU面板上的Pr接头连线接到Pf口。

十二、用OMT创建RBS2206的IDB,并装载到DXU中。

机架配置如下：(1).用CDU-F;(2).配置2个dTRU;(3).采纳GSM900系统；(4).不使用塔顶放大器。

答：步骤如下：（1）打开OMT（2）选Configuration Create IDB…(3) 在Cabinet Setup 框中按new ,在弹出的对话框中的Cabinet Type 选2206，在Power System 中选择＋24VDC。

点击OK;(4) 在Antenna Sector Setup框中按new,在弹出的对话框中选择GSM9 00,CDU-F,在TMA框中选NO; 点击OK;(5) 点击OK ,退出Create IDB(6) 在select configuration 在选择SCC为1×4；点击OK;在是否要覆盖原先的IDB点击“是”,在是否用原先配置的data选择“是”，选择All parameter,点击OK;（7）点击RBS2000Connect连接到DXU,并置DXU为LOCAL模式。

（8）Configuration Install IDB。

十三、开RBS2000基站时如何修改DXU中的IDB数据？答：修改DXU单元中的IDB数据需经下列几个步骤：（1）连接PC机至DXU的OMT接口并启动OMT软件。

（2）在CONNET菜单中选择连接选项，把OMT与DXU连接并读出DXU的IDB数据。

（3）显示IDB数据的配置版本，如果版本正确可不用进行第（5）步操作。

（4）选择DISCONNET选项使OMT与DXU断开连接。

（5）在文件菜单中选择CONFI IDB选项对IDB的配置版本进行选择。

（6）在MODIFY选项中对要激活的TRU单元进行选择。

（7）对PCM的标准、级联的方式和同步源进行选择。

（8）对路外部告警ID、LEVEL、开闭路模式和显示的文本进行设置。

（9）把DXU的模式置为LOCAL模式。

（10）把OMT与DXU连接并把修改后的IDB安装进DXU单元，最后再把DXU置为REMOTE模式。

十四、运用SATT外表开ＲＢＳ２０００基站的过程（即DT数据的要紧流程）？答：SATT外表开站时要紧过程为：对至RBS2000的PCM进行检查并显示检查报告。

对小区的CELL参数组进行定义。

对RBS2000基站的MO进行定义。

把定义后的CELL参数组连接至定义的TG上，并激活CELL参数组。

对至RBS的传输设备进行定义。

依TG、CF、IS、TF、TRXC、TX、RX、TS的顺序逐级对MO进行软件加载和解闭。

十五、更换TRU单元？（一）更换：（1）．按TRU单元上的LOCAL/REMOTE接钮，LOCAL模式指示灯闪耀。

（2）．等到TRU单元进入LOCAL状态。

（即LOCAL黄色指示灯固定亮）。

（3）．移开TRU单元的所有连接电缆。

（4）．更换TRU并连接上所有的电缆。

（5）．等待到Operational绿色状态指示灯为固定亮着。

如果新的T RU内贮存的软件版本为老的版本，DXU单元将会自动向TRU单元加载正确的软件版本。

在软件的加载过程中Operational绿色状态指示灯一直闪亮着，那个过程可能要花2分钟左右。
