调音台的功能键使用说明

调音台的功能键使用说明MIC—为话筒插口（低电平信号）LINE—为线路插口（高电平信号）INS—为断点插口LEX FX 效果器发送GAIN—增益控制旋钮MIX SUB 接口为HF—输入通道高音均衡MID—输入通道中音均衡LF—输入通道低音均衡AUX1—AUX3—为辅助输出控制口旋钮PAN—声向定位控制旋钮FAD—通道信号衰减推子MIX –L-R —主通道信号衰减推子（左右主输出）STEREO—立体声IN—输入OUT—输出BRIDGE—桥接VIDEO—视频AUDIO—音频 ON—开 OFF—关phones—耳机插口MONO—单声道监听EFX—效果器SEND—效果发送RETURN—效果返回CLIP—峰值指示灯 CUT—剪切 LED—发光管PFL—监听TAPE—磁带机（TK）IN PUT—输入 OUT PUT—输出MUNE—通道哑音开关二、DIR 直接输出插孔，用作多轨录音或信号送出，平衡式。

MIC XLR平衡式话筒输入。

LINE 线路输入插口，用于连接电子乐器及CD、卡座等。

INS 断点插口，经处理后的信号可经此口返回信号路途。

SENS 增益控制旋钮100H z 低音切除开并HF 输入高音均衡器旋钮MID 中频修饰扫描点MID 中频均衡器旋钮LF 低音均衡器旋钮AUX1 PRE 辅助通道（推子前均衡后）AUX2 POST/PRE 辅助通道（可选择推子前或推子后）LEX FX POST 效果器输出（均衡后）PAN 声向定位旋钮ON 通道哑音开关MIX或SUB 选择主输出口（MIX：主输出 SUB：副输出）PFL 输入通道预监听开关FAD 分路通道衰减器三、MIC话筒输入+48V幻像电源（电容话筒专用）LINE线路输入（CD、卡座等音源等输入信号）DIRECE OUT直通输出（多轨录音机专用）INSERT断点口（做单声道处理用）Φ相位倒相开关（可将话筒相位倒相）INPUT SENS信号增益旋钮100HZ（100HZ低音剪切键）HF高音均衡旋钮HMID中高频扫描旋钮（选择修饰频点）HMID中音均衡旋钮HMID中低频扫描旋钮（选择修饰频点）HMID中低音均衡旋钮LF低音均衡旋钮EQ均衡选择按键AUX1 PRE 辅助输出1（推子前、均衡前）AUX2 PRE 同上AUX3 PRE 同上AUX4 POST/PRE （可选择在推子前或推子后）AUX5 POST 辅助输出5（推子后、均衡后）AUX6 POST 同上PAN 声像定位MIX 通道选择开关（主通道）1-2 编组通道选择开关3-4 编组通道选择开关MUTE 哑音开关M1 矩阵M2 矩阵M3 矩阵M4 矩阵PFL 预推子监听音台功能及使用技巧介绍(一)不知道论坛的朋友对调音台是否熟悉，此贴送给还未接触或者刚刚接触调音台的朋友调音台广泛用于广播、剧场、舞厅、体育馆等场所。

常见的调音台有8路、12路、16路、24路等，每路均可单独对信号进行处理，如信号放大，音调调节，声音的空间定位、混合等。

调音台可分为输入、母线、输出三部分。

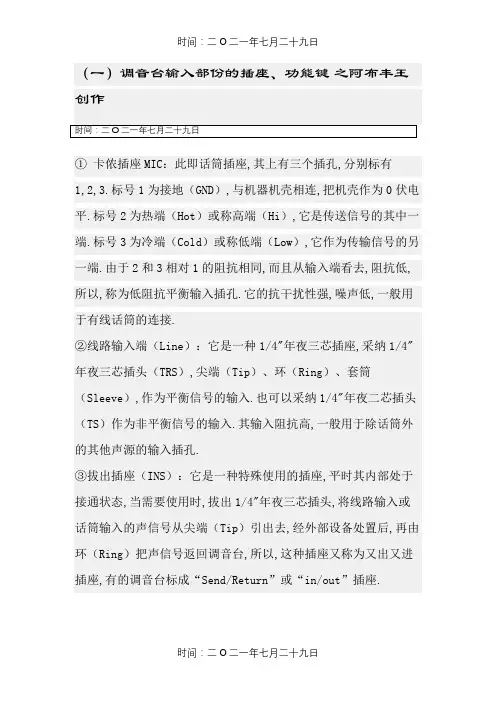

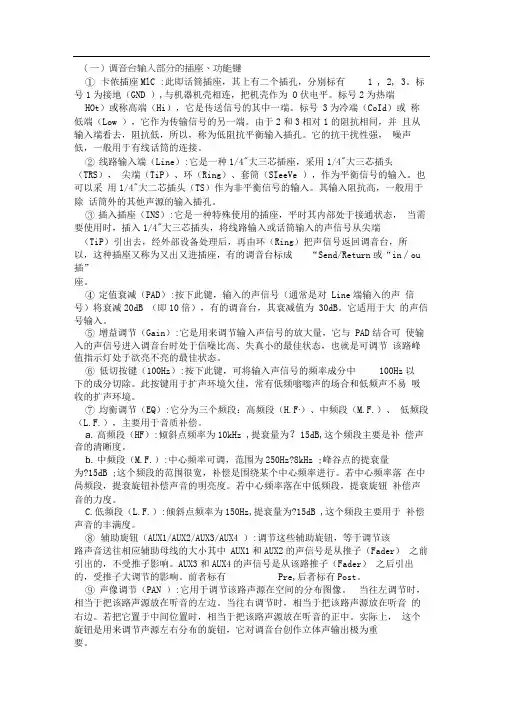

调音台输入部分：插座和功能键安排。

(1)是话筒（MIC）输入插座。

(2)是线路端（Line）。

它是一种大三芯插座，一般用于除话筒外的其它声源的输入孔。

(3)是插入插座（INS）。

其平时内部处于导通状态，当插入大三芯插头后，(1)(2)输入的信号从插头一芯引出，经外部设备处理后又从另一芯返回调音台，故也称为又出又进插座。

(4)是定值衰减（PAD）。

按下此键，输入的信号将衰减20dB（即10倍），有的为30dB。

(5)是增益调节（Gain），即音量预调旋钮。

(6)是低切按键（100Hz）。

按下此键，信号中100Hz以下的成分被切除。

(7)是均衡调节（EQ）。

H.F.高频，M.F.为中频，L.F.为低频。

(8)是辅助旋钮（AUX1；AUX2；AUX3；AUX4）。

调节该路信号送往相应母线的电平大小。

其中AUX1、AUX2的信号从推子前引出，不受推子影响，AUX3、AUX4则受推子控制。

(9)是声像调节（PAN）。

调节声源在空间的分布，如调至左边时，相当于把该路声源放在左边（左声道）。

在要求立体声的场所时使用该钮。

(10)衰减器（Fader）。

即推子，调节该路音量大小。

(11)监听按键（PFL或CUE）。

按下它，用耳机插在调音台的耳机插孔上，实现对该路信号的监听。

(12)接通按键（ON）。

按下它，该路信号接入调音台进行混合。

(13)L-R按键。

按下它，信号经推子、PAN后送往左右母线。

(14)1-2按键。

按下它，信号经推子、PAN后送往编组母线1和2。

(15)3－4按键。

按下它，信号经推子、PAN后送往编组母线3和4。

值得注意的是有些调音台无13、14、15按键。

母线（BUS）是各路输入通道信号的汇流处，然后传至输出部分。

一般有四条母线，左（L）右（R）输出母线，监听母线和效果母线。

一、开机前，连接好所有系统。

将推子，均衡器（EQ），PAN PAD GAL等调回起始状态二、开机后(1)先将音源设备（如CD）的音量开到最大不失真状态。

(2)调节调音台该输入通道的分推子于70%，调大输入增益（GAIN）旋钮到PEAK （峰值）指示灯到刚亮未亮处。

(3)调节音量输出主推子，使输出的VU表指针大致在0VU附近摆动，不允许长时间指针超过+3VU。

此时主推子位置也宜在50%~70%的位置内。

可相应调整输入增益或音源输出电平。

(4)如果还觉得音箱响度不够，可开大功放音量旋钮，注意此时功放不得进入削波状态，否则应换更大功率功放。

(5) 以上控制顺序是由输入逐步向输出调整。

如果音源是话筒，由于话筒输入信号很小，初学者调输入通道时常因听不到声音而感到茫然不知所措，此时可先将输出主推子置于70%，再调输入增益旋钮和分推子，再按上述②～④步骤调整。

特别要注意是否因定值率减（PAD）按下，此时应不作衰减。

此法对初学者较适合。

(6)然后按节目要求，分别调整调音台上的EQ，PAN及效果等当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用 Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

5.GAIN：增益旋钮它是用来调节输入信号电平大小的。

输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。

显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。

增益范围为 20 分贝到 60 分贝。

值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。

使用高电平输入时要将增益转小。

增益旋钮是作为声音输入调音台的关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。

6.HIGH、MIDDLE、LOW：三段均衡器旋钮High、Middle、Low 分别可以对高频、中频、低频进行增强或衰减，控制范围为正负 15 分贝。

中频控制收人声时尤其有用，可以非常准确地修饰演出者的声音。

低音：20 Hz ～ 500 Hz 适当时，低音张弛得宜，声音丰满柔和。

不足时声音单薄，过度提升时会使声音发闷，明亮度下降，鼻音增强。

中音：500 Hz ～ 2 KHz 适当时声音透彻明亮。

不足时声音朦胧，过度提升时会产生类似电话的声音。

高音：2 KHz ～ 8 KHz 是影响声音层次感的频率。

不足时声音的穿透力下降，过强时会掩蔽语言音节的识别，使齿音加重、音色发毛。

7.MONITOR：总监听音量旋钮调节该通路在监听线路中的音量大小。

如不使用额外接入调音台的总监听设备，则此旋钮可置于 0 处。

8.EFFECT：输出至效果器旋钮调节该旋钮决定该路输出至效果器的电平大小。

如不使用外接的效果器，则此旋钮可置于 0 处。

9.PANPOT: 声像旋钮它用来调整该通道信号在左右声道之间的立体声位置。

调节范围左声道 5 ～右声道 5 ，如不需要制作特殊效果，一般置于 0 处。

10.PFL：衰减器前监听按键当衰减器前监听按键按下时，监听输出送出的仅为该路信号，使用该键可有效地判别出杂音的来源。

当有多路输入的 PFL 被按下时，监听输出送出的将是这些通路的混音。

11.FADER：衰减器(音量推子)决定该通道信号发送给总线输出的音量大小。

音量推子实际上是一个衰减器，用于对该通道的输出信号进行衰减。

当推子位于最下端（或音量旋钮位于最左端）时，信号被无穷衰减。

这时，该通道没有信号输出。

调节范围－∞ ～＋6 分贝，一般以推到 0 处适宜，超过 0 则会使声音产生一定程度的失真。

如果一定要提高电平讯号，一般采用适当提高Gain的办法，而不会将衰减器提升超过 0 。

由于音乐输入为连续，而人声输入为间断，故在操作上有一定区别。

在对音乐的输入轨道操作时，一般使用“淡入”、“淡出”效果。
