AutoCAD2008简单教程
AutoCAD2008(中文版)实用教程第1章
上一页 下一页 返回
1.3 AutoCAD 2008的工作界面
上一页 下一页 返回
1.3 AutoCAD 2008的工作界面
1.3.6状态栏
状态行位于屏幕的最底端。其左侧显示当前光标在绘图区 位置的坐标值，如果光标停留在工具栏或菜单上，则显示对 应命令和功能说明。从左往右依次排列着10个开关按钮，分 别对应相关的辅助绘图工具，即【捕捉】、【栅格】、【正 交】、【极轴】、【对象捕捉】、【对象追踪】、
(1)【文件】:此菜单用于管理图形文件，如【新建】、【打 开】、【保存】、【打印】、【输入】和【输出】等。 (2)【编辑】:此菜单用于文件常规编辑，如【复制】、【剪 切】、【粘贴】和【链接】等。
上一页 下一页 返回
1.3 AutoCAD 2008的工作界面
(3)【视图】:此菜单用于管理CAD的操作界面，如【图形 缩】放、【图形平移】、【视窗设置】、【着色】以及【渲 染】等操作，用户还可以通过此菜单设置工具栏菜单。
1-5所示。利用下拉菜单可执行AutoCAD 2008的大部分命令。
上一页 下一页 返回
1.3 AutoCAD 2008的工作界面
(12)使用下拉菜单时应注意: ①当选择某个选项右面有标记 时，将出现下一级菜单， 即光标菜单(图1-5)，继续进行选择，可以完成选取的项操作;
②当拾取选项右面没有标记的选项后，即执行该选项操作;

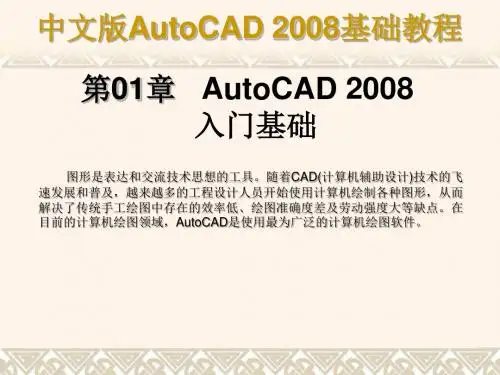

CAD2008_最新基础教程_新手入门教程
中文版AutoCAD 2008基础教程
1.2.7 状态栏
状态栏用来显示AutoCAD当前的状态，如当前光标的坐标、命令和按钮 的说明等。
坐标 捕捉模式 正交模式 对象捕捉模式 允许/禁止动态 UCS 线宽控制 自动缩放 锁定 清除屏幕
中文版AutoCAD 2008基础教程
2.2 使用命令与系统变量
在ZWCAD中，菜单命令、工具按钮、命令和系统变量大都是相互对应的。 可以选择某一菜单命令，或单击某个工具按钮，或在命令行中输入命令和系统 变量来执行相应命令。可以说，命令是ZWCAD绘制与编辑图形的核心。 使用鼠标操作执行命令 使用键盘输入命令 使用“命令行” 使用“ZWCAD文本窗口” 使用透明命令 使用系统变量 命令的重复、撤消与重做
2.2.2 使用键盘输入命令
在ZWCAD 2008中，大部分的绘图、编辑功能都需要通过键盘输入来完 成。通过键盘可以输入命令、系统变量。此外，键盘还是输入文本对象、数值 参数、点的坐标或进行参数选择的唯一方法。
中文版AutoCAD 2008基础教程
1.1 计算机绘图相关知识
计算机绘图作为设计工作的一个重要手段已经被广泛应用于科学研究、 电子、机械、建筑、航天、造船、石油化工、土木工程、冶金、农业气象、纺 织、轻工等领域，并发挥了愈来愈大的作用。 计算机绘图的概念 计算机绘图系统的硬件组成 计算机绘图系统的软件组成 AutoCAD的基本功能
中文版AutoCAD 2008基础教程
1.3 图形文件管理
在AutoCAD中，图形文件管理一般包括创建新文件，打开已有的图形文 件，保存文件，加密文件及关闭图形文件等。 创建新图形文件 打开图形文件 保存图形文件 加密保护绘图数据 关闭图形文件
AUTOCAD2008教程(DOC 14页)
●创建点通过直接输入POINT或点击“绘图”“点”输入●创建特殊点定距等分和定数等分3、绘制直线●绘制直线_LINE●绘制构造线_XLINE4绘制弧线形图形●绘制圆弧_ARC●绘制椭圆弧_ELLIPSE5、绘制封闭图形●绘制矩形_RECTANG●绘制多边形_POLYGON●绘制圆_CIRCLE●绘制圆环_DONUT●绘制椭圆_ELLIPSE6、绘制和编辑多段线●绘制多段线_PLINE●编辑多段线_PEDIT7、绘制与编辑多线●设置多线样式点击“格式”里面的“多线样式”进行设置●绘制多线_MLINE●编辑多线通过MLEDIT编辑以上基本技法必须熟练掌握，以下为结构制图中梁截面的绘制实例（简单的图形可以不进行图层的设置，但养成用图层绘图的习惯对于绘制复杂的图形非常用好处）在此不使用图层绘制：○1、首先通过LINE命令绘制梁截面的外轮廓线如下图：○2、通过LINE命令画出剖断线：○3、通过使用多段线命令PLINE绘制箍筋○4、通过使用圆环命令DUNUT绘制受力筋和分布筋○5、通过直线LINE命令绘制标注引线第三章结构制图的高级技法1、对象的选择可以用鼠标正选也可以反选2、图形的位移●移动图形_MOVE●旋转图形_ROTATE3、图形的复制●复制图形_COPY●镜像图形_MIRROR●偏移图形_OFFSET●阵列图形_ARRAY4、图形的修改●删除图形_ERASE●拉伸图形_STRETCH●延伸图形_EXTEND●修剪图形_TRIM●打断图形_BREAK●连接图形_FILLET和_CHAMFER●缩放图形_SCALE●分解图形_EXPLODE●合并图形_JOIN5、图形的填充●创建填充图形_HATCH●编辑填充图形在“图案填充和渐变色”对话框中进行编辑6、结构详图的绘制（举例）绘制基础剖面图：○1、设置图层○2、绘制垫层轮廓线（矩形命令）○3、用直线命令绘制基础轮廓线○4、用镜像命令绘制另一半○5、绘制轴线○6、绘制墙线（用多段线命令绘制MLINE，如果图形较简单可以直接用直线绘制）○7、用修剪命令进行修剪○8、用多线命令进行钢筋的绘制○9、填充图形(HATCH)第四章结构制图中的文字创建1、文本样式●新建文字样式在“格式”菜单栏下选择“文字样式”出现对话框在此可以进行文字样式的设置，新建或是修改等操作●建筑制图文字标准建筑制图中文字有其特定的标准规定《房屋建筑制图统一标准》GB/T50001-2001中要求图纸上所书写的文字、数字或符号等均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确；文字的高度应从如下中选用：3.5mm、7mm、10mm、14mm、20mm。
CAD2008基础教程
命令呈现灰色，表示该命令在 当前状态下不可使用 命令后跟有“„” ，表示执行该 命令可打开一个对话框
中文版AutoCAD 2008基础教程
1.2.3 “面板”选项板
面板是一种特殊的选项板，用于显示与基于任务的工作空间关联的按钮和 控件，AutoCAD 2008增强了该功能。它包含了9个新的控制台，更易于访问 图层、注解比例、文字、标注、多种箭头、表格、二维导航、对象属性以及块 属性等多种控制，提高工作效率。
选择“文件”|“关闭”命令(CLOSE)，或在绘图窗口中单击“关闭”按 钮 ，可以关闭当前图形文件。
中文版AutoCAD 2008基础教程 第2章 ZWCAD绘图基础
通常情况下，安装好ZWCAD 2008后就可以在其默认状态下绘制图形了； 但为了规范绘图，提高绘图效率，应熟悉命令与系统变量以及绘图方法，掌握 绘图环境的设置和坐标系统的使用方法等。
中文版AutoCAD 2008基础教程
2.2 使用命令与系统变量
在ZWCAD中，菜单命令、工具按钮、命令和系统变量大都是相互对应的。 可以选择某一菜单命令，或单击某个工具按钮，或在命令行中输入命令和系统 变量来执行相应命令。可以说，命令是ZWCAD绘制与编辑图形的核心。 使用鼠标操作执行命令 使用键盘输入命令 使用“命Байду номын сангаас行” 使用“ZWCAD文本窗口” 使用透明命令 使用系统变量 命令的重复、撤消与重做
1.3.1 创建新图形文件
选择“文件”|“新建”命令(NEW)，或在“标准注释”工具栏中单击 “新建”按钮 ，可以创建新图形文件，此时将打开“选择样板”对话框。
中文版AutoCAD 2008基础教程
1.3.2 打开图形文件
选择“文件”|“打开”命令(OPEN)，或在“标准注释”工具栏中单击 “打开”按钮 ，此时将打开“选择文件”对话框。
AutoCAD2008使用教程课件
➢下拉菜单：【绘图(D)】【椭圆(E)】 ➢工具栏：【绘图】【椭圆】图标 ➢命令行：ELLIPSE
• 说明及举例
提示：指定椭圆的轴端点或 [圆弧(A)/中心点(C)]：
① 指定椭圆的轴端点
根据椭圆一根轴上的两个端点以及另一轴的半长 绘制椭圆
根据椭圆长轴的两个端点以及转角绘制椭圆
② 中心点(C)选项 ③ Arc选项
• 说明及举例
注意: 不能对STANDARD样式和在图形中已经被使用过的多线样式进行修改。
2.15 绘制修订云线（REVCLOUD命令 ）
• 功能
在检查或用红线圈阅图形时，可使用修订云线亮显标记处。
• 访问方法
➢下拉菜单：【绘图(D)】【修订云线(V) 】 ➢工具栏：【绘图】【修订云线】图标 ➢命令行：REVCLOUD
1.5 数据的输入
• 点的输入方法
➢标点设备 ➢捕捉特征点 ➢输入点的坐标
•绝对坐标：x,y •相对坐标：＠x,y •极坐标：＠距离＜角度 •在指定的方向上通过给定距离确定点
1.6 图形屏幕的重新生成与刷新
• 有关命令
➢REDRAW ➢REGEN ➢REDRAWALL ➢REGENALL ➢REGENAUTO
2.3 绘制射线（RAY命令）
• 功能
以给定点为起点，绘制一条或多条单方向无限延长的射线
• 访问方法
➢下拉菜单：【绘图(D)】【射线(L)】 ➢命令行：RAY
• 说明及举例
2.4 绘制构造线（XLINE命令 ）
• 功能
绘制一组从一个指定点开始向两端无限延伸的直线。
• 访问方法
➢下拉菜单：【绘图(D)】【构造线(T)】 ➢工具栏：【绘图】【构造线】图标 ➢命令行：XLINE
AUTOCAD2008教程
第1章自动绘画的基础1.启动AUTO20082. AUTO2008界面配置：标题栏，菜单栏，工具栏，状态栏，命令行提示区域，绘图区域，十字光标，面板控制区域。
2007界面如下：（2008将工具栏窗格移至面板控制台，与以前的版本稍作修改，但有一些细微差别）3.在AUTO2008中输入命令的方法：用鼠标单击按钮，通过键盘输入命令行，通过下拉菜单三种类型4，绘图环境设置●设置图形边框：通过在“绘图边框”下拉列表中选择菜单栏的“形状”按钮；或通过直接输入“限制”要设置的命令，在命令行中可以将图形边框设置为左角点（0，0）右角点（420，297），根据需要也可以任意设置可以将其关闭，将其关闭通常，制作节点图时，可以直接绘制而无需设置图的边界，因为绘图区域可以是无限的。
●设置图纸单位：通过选择菜单栏中的“格式”按钮，在下拉菜单“单位”命令中进行设置；或通过直接输入“DDUNITS”命令进行设置。
通常，我们在建筑设计中将长度类型选择“十进制”选择精度，将“0”是精度，将角度类型选择“十进制”等，如下所示：5-管理图形文件新增，未锁定，已保存等。
不要说太多经验：经常保存文件，以防止计算机因突然断电而丢失文件6。
2D显示播放●放大：在“放大”命令中间选择“查看”，或键入“放大””命令测量模式：全屏缩放，范围缩放，前视图，相对缩放，窗口缩放，实时缩放，可根据位置选择六种类型。
通常情况下，我们可以使用鼠标的中间滚动按钮直接放大。
●平移：在菜单“平移”命令或直接输入“平移”命令中选择“查看”，然后按Enter。
我在这里不多说通常，我们只能按住鼠标中键并四处移动。
7.状态栏的额外费用●快照和网络设置：您可以在任何工具栏上单击鼠标右键以从“捕获对象”命令快捷菜单中进行选择，该工具栏将弹出，如下图所示：单击工具栏上的选项以继续进行拍摄模式。
您可以在状态栏中的“捕获对象”上单击鼠标右键，将出现一个对话框，如下图所示；在下图中进行相应的设置以进行相应的捕获情况。
AutoCAD2008中文版基础教程
AutoCAD2008中文版基础教程第一章初识AutoCAD2008AutoCAD 是计算机辅助设计（Computer Aided Design）的英文简写，是指利用计算机的计算功能和图形处理功能，对产品进行辅助设计分析、修改和优化。
AutoCAD 是美国Autodesk 公司推出的，目前最流行的CAD 软件之一，自1982年推出V1.0版本至今已有近三十年的历史了，经过不断的版本更新，AutoCAD 的功能也越来越强大。
AutoCAD 2008中文版是大型的、通用的、计算机辅助绘图和设计软件包，具有功能强大、易于掌握、使用方便、体系结构开放等特点。
它广泛应用于机械、路桥、土木工程、电子、轻工、建筑等行业，深受广大工程技术人员的欢迎。
1.1 AutoCAD 2008的工作界面AutoCAD 2008提供了二维草图与注释、三维建模和AutoCAD 经典3种工作空间模式。
AutoCAD 经典工作空间的工作界面由标题栏、菜单栏、工具栏、绘图窗口、命令行和状态栏等部分组成。
1．标题栏标题栏位于AutoCAD 2008工作界面的最上方，其最左边显示应用程序小图标，单击它会弹出一个AutoCAD 窗口控制下拉菜单，可以执行最小化或最大化及关闭AutoCAD 等操作。
应用程序小图标右边显示系统当前正在运行的应用程序名称（AutoCAD 2008）和用户正在使用的图形文件名称，如果是AutoCAD 默认的图形文件，其名称为DrawingN .dwg（N是数字），当用户保存该文件时，系统会提示用户输入新名称。
标题栏最右边有3个按钮，分别表示最小化、最大化/还原和关闭窗口。
2．菜单栏菜单栏位于标题栏的下方，包含【文件】、【编辑】、【视图】、【插入】、【格式】、【工具】、【绘图】、【标注】、【修改】、【窗口】和【帮助】11个菜单。
它们几乎包含了AutoCAD 全部的功能和命令。
用户单击其中的任一菜单，即可弹出其下拉菜单。
autocad2008教程
Autocad 2008 教程简介Autocad2008是一款广泛使用的计算机辅助设计（CAD）软件，是Autodesk公司开发的一款专业绘图软件。
它具备强大的绘图功能和丰富的设计工具，可以用于制作2D和3D图形，满足各种绘图需求。
本教程将介绍Autocad2008的基本使用方法和常用功能。
安装与界面安装1.下载安装包；2.打开安装包；3.启动安装向导，按照提示完成安装。
界面Autocad2008的界面主要由以下几部分组成：•菜单栏：包含各类绘图和修改工具；•工具栏：常用命令的快捷方式，可自定义；•绘图区：用于绘图和查看结果；•命令提示行：显示命令的提示信息和执行结果；•属性编辑器：编辑所选对象的属性；•图层管理器：管理图层和层属性；•浏览器：用于浏览和管理绘图文件。
基本绘图操作绘制线段Autocad2008提供了多种方式来绘制线段，以下是常用的方法：1.使用直线命令（LINE）：点击菜单栏上的“绘图”-“线”-“直线”，然后按照提示逐点绘制线段。
命令：LINE指定第一点：<点击鼠标左键，选择起点>指定下一点或 [放弃(U)]：<点击鼠标左键，选择终点>指定下一点或 [放弃(U)]：2.使用矩形命令（REC）：点击菜单栏上的“绘图”-“矩形”，然后按照提示指定矩形的对角线两个角点。
命令：REC指定第一个角点或 [放弃(U)]：<点击鼠标左键，选择第一个角点>指定其他角点或 [面积(A) 比例(L) 对角线(D) 长度(W) 宽度(H)]：<点击鼠标左键，选择第二个角点>指定其他角点或 [面积(A) 比例(L) 对角线(D) 长度(W) 宽度(H)]：添加文字Autocad2008可以在绘图中添加文字，以下是添加文字的方法：1.使用单行文字命令（TEXT）：点击菜单栏上的“绘图”-“文字”-“单行文字”，然后按照提示指定文字的位置、高度和内容。
命令：TEXT指定文字位置：<点击鼠标左键，指定位置>指定文字的高度：<输入文字高度，回车>输入文字：<输入文字内容，回车>2.使用多行文字命令（MTEXT）：点击菜单栏上的“绘图”-“文字”-“多行文字”，然后按照提示指定文字的位置、宽度和内容。
AutoCAD2008基础教程
中文版AutoCAD 2008基础教程 中文版AutoCAD 2008基础教程
1.2.4 工具栏
工具栏是应用程序调用命令的另一种方式，它包含许多由图标表示的命 令按钮。在AutoCAD中，系统共提供了二十多个已命名的工具栏。默认情况下， 令按钮。在AutoCAD中，系统共提供了二十多个已命名的工具栏。默认情况下， “工作空间”和“标准注释”工具栏处于打开状态。
中文版AutoCAD 2008基础教程 中文版AutoCAD 2008基础教程
1.2 AutoCAD 2008的界面组成 的界面组成
AutoCAD 2008为提供了“二维草图与注释”、“三维建模”和 2008为提供了“二维草图与注释”、“三维建模”和 “AutoCAD经典”三种工作空间模式。默认状态下，打开“二维草图与注释” AutoCAD经典”三种工作空间模式。默认状态下，打开“二维草图与注释” 工作空间，其界面主要由菜单栏、工具栏、工具选项板、绘图窗口、文本窗口 与命令行、状态栏等元素组成。 标题栏 菜单栏 “面板”选项板 工具栏 绘图窗口 命令行与文本窗口 状态栏 AutoCAD 2008的三维建模界面组成 2008的三维建模界面组成
1.3.3 保存图形文件
在AutoCAD中，可以使用多种方式将所绘图形以文件形式存入磁盘。例如， AutoCAD中，可以使用多种方式将所绘图形以文件形式存入磁盘。例如， 可以选择“文件”|“保存”命令(QSAVE)，或在“标准注释”工具栏中单击 可以选择“文件”|“保存”命令(QSAVE)，或在“标准注释”工具栏中单击 “保存”按钮 ，以当前使用的文件名保存图形；也可以选择“文件”|“另存 ，以当前使用的文件名保存图形；也可以选择“文件”| 为”命令(SAVEAS)，将当前图形以新的名称保存。 为”命令(SAVEAS)，将当前图形以新的名称保存。
AutoCAD2008简单操作方法
AutoCAD2008简单操作方法AutoCAD 2008第一讲CAD概述一、AutoCAD的简介1、CAD：即计算机辅助设计，his由美国Autodesk公司推出的公司推出的，主要应用于建筑、机械图、服装、家具等领域，用于计算机的绘制图形。
2、版本：低版本的命令在新版本中依然可以使用，搞版本中绘制的图形存储为低版本格式，在低版本中照样可以使用。
二、界面1、标题栏：位于界面的最上方，用于显示程序和文件名2、菜单栏：在CAD中，大多数用快捷命令3、标准工具栏：常用工具的快捷图标4、图层工具栏：用于调节图层的显示/隐藏，图层元素的相关属性5、常用工具栏：包括绘图、修改、标注等常用工具栏，根据需要显示\隐藏，右击任意工具栏空白处，在弹出的界面中选择相关工具栏6、绘图区：用于进行图纸绘制，界面默认无限大7、命令行：位于界面下方，默认3行，用于输入命令或更改参数。
F2打开命令窗口，显示或查询输入过的参数。
三、线条绘制1、点：【Po】在绘制过程中起辅助定位的作用，默认显示效果不直观，需要更改样式2、点的样式：格式/点样式，选择一种显示方式即可，点的样式影响打印输出3、定数等分：降选择的对象按份数进行等分步骤：【Div】单击选择要进行等分的对象，输入等分的数目即可4、定距等分：根据制定的距离进行等分【Me】绘图/段/定距等分注：定距等分不适合闭合的曲线，具有方向性补充：两点画圆法：[C 回车+2p 回车]修剪：[Tr 回车回车]5、直线【L】：用于绘制图形和辅助线鼠标确定起点和方向，输入数值可以绘制顶长度的线段；绘制水平/垂直的线条是打开正交【F8】可以限制水平/垂直6、构造线【XL】：用于绘制通过制定的两点向两端无限延长的直线（角平分线），角度按逆时针方向计算补充：圆弧：绘图/圆弧/三点偏移：【O】根据命令行提示完成第二讲绘图工具一、多段线【PL】用于绘制连续的直线或弧线，在应用中作为一个整体使用，少用；通常用于绘制带有箭头的方向线。
第一章AutoCAD2008的入门
模块一 AutoCAD2008入门项目1安装AutoCAD20081.1步骤1.1.1打开AutoCAD2008软件包，执行Setup.exe文件，弹出安装向导界面如图1—1所示。
1.1.2从中单击【安装产品】选项，AutoCAD进入安装向导界面。
1.1.3通过安装向导完成各安装设置后，开始安装软件，直至软件安装完成如图1—2所示。
1.1.4点击图1—2中右下角【完成】按钮，完成AutoCAD2008的安装。
图1—1 AutoCAD2008安装向导界面图1—2提示：成功安装AutoCAD2008后，还应进行产品注册。
如果是第一次启动AutoCAD 2008中文版，首先弹出【新功能专题研习】窗口。
若选中【是】单选按钮，单击【确认】按钮，用户则可以查看AutoCAD 2008的新功能介绍；若选中【以后再说】单选按钮，则直接进人AutoCAD2008绘图工作界面，下次启动时，还将打开该窗口；若选中【不，不再显示此消息】单选按钮，则直接进入AutoCAD 2008绘图工作界面；且以后再启动时，将不再打开该窗口。
项目2启动和退出AutoCAD20081.2启动与退出1.2.1启动AutoCAD2008AutoCAD的启动有如下几种方式。
（1）双击桌面快捷图标。
AutoCAD 2008安装完成以后，系统自动在Windows桌面上产生AutoCAD2008的快捷图标。
双击桌面上的快捷图标，即可启动AutoCAD2008。
（2）【开始】菜单选择。
将AutoCAD2008安装完成后，执行【开始】|【程序】|【Autodesk】|【AutoCAD 2008-Simplifide Chinese】 |【AutoCAD 2008】命令即可启动AutoCAD2008。
（3）通过快速启动区。
在安装软件过程中，软件会提示用户是否需要创建快速启动方式，任务栏中的快速启动区就会有AutoCAD2008的图标，单击该图标即可启动AutoCAD 2008。
《中文版AutoCAD 2008基础教程》课件ch02
中文版AutoCAD 2008基础教程 中文版AutoCAD 2008基础教程
2.1 设置绘图环境
在使用AutoCAD绘图前，经常需要对绘图环境的某些参数进行设置，以 在使用AutoCAD绘图前，经常需要对绘图环境的某些参数进行设置，以 方便使用和查，例如绘图单位、绘图界限和工具栏等进行必要的设置。 设置参数选项 设置图形单位 设置图形界限 自定义工具栏
中文版AutoCAD 2008基础教程 中文版AutoCAD 2008基础教程
2.2.7 命令的重复、撤消与重做 命令的重复、
在AutoCAD中，可以方便地重复执行同一条命令，或撤消前面执行的一 AutoCAD中，可以方便地重复执行同一条命令，或撤消前面执行的一 条或多条命令。此外，撤消前面执行的命令后，还可以通过重做来恢复前面执 行的命令。 重复命令 终止命令 撤消前面所进行的操作
中文版AutoCAD 2008基础教程 中文版AutoCAD 2008基础教程
2.2.6 使用系统变量
在AutoCAD中，系统变量用于控制某些功能和设计环境、命令的工作方 AutoCAD中，系统变量用于控制某些功能和设计环境、命令的工作方 式，它可以打开或关闭捕捉、栅格或正交等绘图模式，设置默认的填充图案， 或存储当前图形和AutoCAD配置的有关信息。 或存储当前图形和AutoCAD配置的有关信息。
中文版AutoCAD 2008基础教程 中文版AutoCAD 2008基础教程 2.3.5 使用“面板”选项板 使用“面板”
“面板”选项板集成了“图层”、“二维绘图”、“注释缩放”、“标 注”、“文字”和“多重引线”等多种控制台，单击这些控制台中的按钮即可 执行相应的绘制或编辑操作。
中文版AutoCAD 2008基础教程 中文版AutoCAD 2008基础教程
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用规定的字号：画图时应使用国标规定的8种标准字号，
其高度分别为1.8、2.5、3.5、7、10、14、20（mm）等。
使用规定的线型：画图时应根据各图元性质不同，使用不
同的线型，如细实线、粗实线、细虚线、细点画线、粗虚 线等。每种线型主要包括两个要素，一是形式，二是粗细。 按照规定，粗线的宽度可为0.13、0.18、0.25、0.35、0.5、 0.7、1、1.4和2（mm），细线的宽度应为粗线宽度的一半。
教学目标
通过本章的学习，读者应了解AutoCAD 2008功能，熟 悉AutoCAD 2008操作界面的组成元素，熟练手工画图和 使用AutoCAD画图的区别 。
教学重点与难点
熟悉AutoCAD 2008操作界面 熟悉国家对制图的一些基本要求 掌握使用AutoCAD 2008画图的步骤 掌握新建图形文件的方法 掌握使用AutoCAD画图时的比例与单位的设置 掌握如何规划与创建图层 掌握调整线型比例因子改变非连续线型外观的方法 掌握打印出图的方法
单击右下角带“ ”符 号的工具并按住鼠标左键 不放，可以打开其随位工 具组，从中选择其他工具
1.2.4
面板窗口
面板是一种特殊的选项板，用来显示与工作空间关联的按钮 和控件。默认情况下，当使用“二维草图与注释”工作空间或 “三维建模”工作空间时，面板将自动打开。此外，选择【工 具】>【选项板】>【面板】菜单也可以打开面板。
1.3 手工画图和使用AutoCAD
画图比较
为了帮助读者更快地掌握使用AutoCAD画图的要领，下面 结合手工画图来讲一讲两者之间的相同点和不同之处。
国家对制图的一些基本要求 手工画图与使用AutoCAD画图方法探讨
1.3.1绘制机械图形还是建筑图形，国家对制图都有具体 的要求，具体包括：
工作空 间下拉 列表
“工作空 间设置” 按钮
打开或关闭 正交模式
AutoCAD经典画面
工作空间下拉列表
1.2.10
设置个性化绘图界面
要重新设置工作空间,可选择【工具】>【选项】菜单，打 开“选项”对话框，单击“显示”选项卡。然后单击“窗口元 素”区域内的按钮，打开“图形窗口颜色”对话框，在“颜色” 下拉列表框中选择“白”。最后单击应用并关闭按钮即可。
1.2.6 绘图区
绘图区是用户绘图的工作区域。除图形外，在绘图窗口还 显示了当前使用的坐标系图标，它反映了当前坐标系的原点 和X、Y、Z轴正向。
显示 在 屏 幕左 下 角的WCS图标 显示在屏幕其他 位置的 WCS 图标 UCS图标
在绘图区的下方，单击“模型”或“布局”选项卡，可 以在模型空间或图纸空间之间切换。通常情况下，用户总 是先在模型空间中绘制图形，绘图结束后再转至图纸空间 安排图纸输出布局并输出图形。
留装订边的图框格式
不留装订边的图框格式
图纸幅面及周边尺寸
绘制标题栏：标题栏的位置应位于图纸下方或右下角，其
常用格式主要有两种，一种是国标规定的标题栏；一种是 学校制图作业使用的标题栏 。
国标标题栏格式
制图作业使用的标题栏格式
使用规定的缩放比例：画图时应尽量使用1︰1按实物大小
画图。需要按比例画图时，应尽可能使用10︰1、5︰1、2 ︰1、100︰1、50︰1、20︰1或1︰2、1︰5、1︰10、1︰ 20、1︰50、1︰100等比例缩放图形。
标题栏位于应用程序窗口的最上面，用于显示当前正在运 行的程序名（AutoCAD 2008）及文件名。单击标题栏右端 的 按钮，可以最小化、最大化或关闭程序窗口。
除此之外，如果当前程序窗口未处于最大化或最小化状态， 用鼠标在标题栏区域单击并拖动还可以在屏幕上移动程序窗 口的位置。
1.2.2
菜单栏与快捷菜单
使用规定的尺寸标注形式：按照规定，实物的真实尺寸应
以图中所标尺寸为准，与图形大小和精确程度无关；尺寸 单位为mm时无需标注计量单位，如果使用其他单位则需 注明；应使用规定的尺寸标注形式来标注长度、角度、半 径、公差等。
1.3.2
手工画图与使用AutoCAD画图方法探讨
手工画图时需遵循右图所示步骤。使用 AutoCAD画图时，其步骤与手工画图大致 相同，但又有所差异，其主要区别如下：
绘图区域 快捷菜单
模型选项卡
快捷菜单
1.2.3
工具栏
工具栏快 捷菜单
工具栏是代替命令的简便工具，使 用它们可以完成绝大部分的绘图工作。 在AutoCAD 2008中，系统提供了30 多个工具栏。 在“二维草图和注释”工作空间下， “标准注释”和“工作空间”工具栏 处于打开状态。如果要显示其他工具 栏，可在任一打开的工具栏中单击鼠 标右键，这时将打开一个工具栏快捷 菜单，利用它可以选择需要打开的工 具栏。
菜单名后跟有“ ”符 号，表示该菜单下还有 子菜单
菜单名后跟有“…”符 号，表示单击该菜单 名将打开一个对话框
菜单名呈灰色，表 示在当前状态该命 令不可用
除菜单栏外，在绘图区域、工具栏、面板、工具选项板、 状态栏、模型与布局选项卡等位置单击鼠标右键，还将弹 出相应的快捷菜单。该菜单中的菜单项与AutoCAD当前状 态相关，使用它们可以快速完成某些操作 。
AutoCAD 2008的菜单栏由【文件】、【编辑】、【视 图】等菜单项组成。单击主菜单项，可弹出相应的子菜单 （又称下拉菜单） 。
按【Alt+主菜单快捷键】 （如“视图”后面的 “V”），可打开主菜单项 对应的下拉菜单 每个菜单名后的括弧中都有一个 快捷键，表示打开下拉菜单后， 直接按该快捷键即可执行菜单命 令。若菜单名右侧带有组合键 （【Ctrl+字母】），表示无须 打开主菜单，直接按组合键即可 执行菜单命令。
在模型空间绘制图形并 标注尺寸，在布局空间 绘制图框和标题栏，然 后输出图纸
使用AutoCAD画图的两种方式
1.4 AutoCAD快速入门——绘制锥形插销草图
在我们初步熟悉了 AutoCAD的绘图环境，并 大致了解了使用AutoCAD 画图方法之后，下面来绘 制图右图所示异型扳手。 其中，图纸的幅面为A4。 通过这个实例，大家可以全面体验使用AutoCAD画图的 一般过程，从而为后面学习打下坚实的基础。
使用规定的图纸幅面：国
标规定，画图时可使用 A0、A1、A2、A3、A4 等5种幅面的图纸
使用规定的图纸格式：必须按规定用粗实线绘制图框，并绘
制标题栏。其中，图框的位置（即图框距图纸边缘的距离） 和标题栏的位置又分两种情况，一是留有装订边，一是不留 装订边。其中，B和L分别为图纸的宽和长，a、c、e分别为 图框距图纸边缘的距离。
面板快捷菜单
如需隐藏面板，可单击面板窗口左上角的 按钮。隐藏 面板后，面板将收缩为一个控制条。以后要显示面板，只需 将光标移至该控制条所在区域即可。
光标移至此处， 面板自动展开
单击此按钮， 面板自动收缩 为面板控制条
单击此按钮，面板将由隐藏 状态重新切换到固定状态
收缩面板后的面板控制条
在某些控制面板上，单击控制面板图标（如“图层”图 标 ）将打开包含其他工具的滑出面板。再次单击控制面 板图标，已打开的滑出面板将自动关闭。对于其他一些控 制面板（如“多重引线” ），单击其控制面板图标可打 开与其关联的工具选项板组 。
工具栏有两种状态：一种是固定状态，此时工具栏位于屏 幕绘图区的左侧、右侧或上方；一种是浮动状态，此时可将 工具栏移至任意位置。当工具栏处于浮动状态时，用户还可 通过单击其边界并且拖动改变其形状。
单击此处并拖动 可将工具栏调整 为浮动状态 在工具栏边界单 击并拖动，可以 调整工具栏形状
在工具栏标题行 双击，可使工具 栏由浮动状态转 换为固定状态
打开或关闭 对象捕捉
打开或关闭 动态UCS
显示或隐 藏线宽
设置注 释比例
清除 屏幕
1.2.9
工作空间
工作空间就是一种自定义工作环境。用户在利用AutoCAD 绘制平面图形、三维图形时需要打开不同的工具栏、选项板和 菜单，用户可根据需要设置自己的工作空间，AutoCAD 2008 为用户提供了“AutoCAD经典” 、 “二维草图与注释”和 “三维建模”三种工作空间模式。
1.2.8
状态栏
状态栏位于用户界面的最下面，主要用于显示当前光标的位 置，并包含了一组捕捉、栅格、正交、极轴、对象捕捉、对象 追踪等开关 。
打开或关 闭栅格
打开或关闭 极轴追踪
打开或关闭 对象追踪
打开或关闭 动态输入
选择模型或 图纸空间
工具栏/窗口 位置锁定状况
光标当 前位置
打开或关 闭捕捉
打开或关闭 正交模式
AutoCAD 2008
精品教程
退出
第1章 从零起步
AutoCAD作为当前最流行的图形辅助设计软件，以其强 大的功能、简便快捷的操作在各领域得到了广泛的应用， 越来越多的用户在学习和研究它。本章通过对AutoCAD的 功能和操作界面，使用AutoCAD画图的方法与步骤，以及 AutoCAD基础操作等内容的介绍，希望用户能够对 AutoCAD有一个全面的认识，为以后的学习打下良好的基 础。
自动隐藏面板图标，单击它 可使面板自动收缩为面板控 制条。以后当光标移至面板 控制条后，面板会自动显示 关闭面板图标 面板移动控制条，双击它或 单击并拖动它，可使面板由 固定状态切换到到浮动状态
控制面板图标
上溢控制按钮，单击 它可打开工具列表， 从中可选择其他工具
控制面板
要隐藏某个控制面板， 可以在该控制面板所在区 域单击鼠标右键，然后从 弹出的快捷菜单中选择 【隐藏】。 另外，选择【控制台】 菜单下的某个面板名也可 显示或隐藏某个控制面板。
标题栏 绘图窗口
菜单栏
工具栏
状态栏
文本窗口
面板
命令行
AutoCAD 2008的操作界面
