10kV环网柜安装作业指导书

合集下载

10kV箱式变电站、环网柜、电缆分接箱安装作业指导书

⑶开关分、合闸正常，无拒动和误动现象
⑷指示灯指示正常
⑸断路器及隔离开关分合到位
⑹所有手动操作不应少于5次
损坏设备
保证电器正常，合、分机构运动灵活、可靠，无卡滞及操作力过大现象
11.
现场工作结束、清理工作现场
⑴工作负责人应会同工作人员仔细检查、清点材料和工具，现场应无遗留物
⑵填写安装记录
⑶工作结束，工作负责人应向运行人员详细进行现场交代设备安装情况、已经解决和未解决的问题及缺陷、注意事项等
所需工具、器材
名称
数量
名称
数量
吊车
1台
发电机
1台
吊具
1套
个人工具
5套
电焊机
1台
锯弓
1把
三相电源电缆盘
1盘
接地电阻测试仪
1套
作业步骤
序号
作业程序
质量要求及其监督检查
危险点分析及控制措施
1.
准备工作
⑴工作前认真阅读图纸、安装规程
⑵分析工作过程中的危险点
⑶准备需要用的设备、工具及消耗材料
⑷带齐个人防护用具
⑸明确现场应做的安全措施
工作前未进行认真的准备，未进行危险点分析
工作前进行认真的准备，每个参加工作的人员应明确工作过程、质量要求、工艺方法、危险点及注意事项
2.
做安全措施
⑴开工前，应备齐施工图纸
⑵开工前，工作负责人应严格检查安全措施的实施情况，并向工作人员讲解工作任务分配，安全措施、危险点
3.
设备安装前土建基础的检查、验收
⑷全体工作人员撤离工作地点，无遗留物件
⑸所有设备、工具、消耗材料、仪器及图纸、资料清点带回
⑺箱（柜）体底加垫铁时，不可将手深入底部，防止压手

10kV环网柜更换作业指导书

设备型号
8DJ20-4K、LDZK600/5、LDZK200/5
生产厂家
投运日期
作业前准备
人员
资料
8DJ20-4K、LDZK600/5、LDZK200/5 出厂合格证、试验报告
试验设备及机具
试验变压器、绝缘电阻表、吊车、压接钳、氧气、乙炔
材料
10kV终端头及中间头、压接管
序号
关键作业工序
工艺标准
作业记录
2.1量取所需尺寸
按所用附件提供的说明书规定量取所需尺寸，户内650mm，户外750mm，剥除外护套、钢铠、（钢铠断口处保留250mm内护套）内护套和填充物。用砂纸将钢铠焊接地线处打光，将地线用恒力弹簧固定在钢铠上，绕包scotch23胶带。
a) 作业人员必须正确佩戴安全工器具及防护用品。 b)禁止攀爬瓷套，登高作业时梯子固定牢靠且有人扶持，作业人员使用工具包，避免落物损坏瓷套及人员。
套入三相分支手套到电缆根部，逆时针抽掉芯绳，（先收缩颈部）然后，按照同样方法，分别收缩三芯。在冷缩式套管口往上留30mm的铜屏蔽带其余剥除。在铜屏蔽带口往上留10mm的半导体层，其余剥除。（剥离半导体层时切勿划伤主绝缘）
2.4压接端子
在线芯端部剥去长度为端子孔深加5mm的绝缘层，压接端子。如果端子的宽度大于冷缩终端的直径，那么先安装终端。在端子压口处和绝缘端口处用密封胶填平，需搭接线芯绝缘10mm。在三相分支手套口往下25mm处，绕包PVC带作标识，此处为冷缩终端安装基准。
云南电网公司
昆明供电局10KV冷缩终户内、外电缆头作业指导书
作业地点
作业指导书编号
作业任务
10kV环网柜更换
作业开始时间
作业结束时间
设备型号
生产厂家

环网开关柜安装作业指导书

环网开关柜安装作业指导书1．适用范围1.电压等级 10kV配网工程2.电气类别环网开关柜的安装2. 依据及引用文件序号标准、文件相关章节条款1 GBJ147-1990《电气装置安装工程高压电器施工及验收规范》第4.4.1条规定2 GBJ149-1990《电气装置安装工程、母线装置施工及验收规范》第2.4.9条规定3 GB50171-1992《电气装置安装工程盘柜及二第2.0.9条规定次回路结线施工及验收规范》4 DL/T 5161-2002《电气装置安装工程质量检验及评定规程》第8部分:盘、柜及二次回路接线施工质量检验规定5 Q/DSG11105-2008《南方电网工程施工工艺控制规范》第十三章第二节6 中国南方电网基建工程质量WHS控制作业标准3．作业流程图：YY 主要作业内容YY N施工条件母线连接、开关调试施工准备环网柜就位、安装质量检验下接试验工序Y4．作业内容4．1本工序作业前施工条件序号项目内容确认人说明1 任务单根据本单位实际设置内容(包含本项工作)。

本工序施工负责人经审批2 图纸设备更动单、设计图纸。

本工序施工负责人经审批3 预算材料表含主、副材清单。

本工序施工负责人经审批4 施工方案施工组织、安全技术交底 (项目部级）。

本工序施工负责人经审批5 相关证照根据需要办理涉及进入工作场所的手续、证件。

本工序施工负责人有效6 确认上一工序检查合格(1)房内埋件（孔）尺寸、强度达到设计要求，焊接构件的质量符合规定；(2)房内照明消防设施齐全，接地符合规定要求；(3)基础检查：基础预埋件及预留孔洞应符合设计要求；轴线偏差<1mm/m，全长偏差<5mm；水平度<1mm/m；全长偏差<5mm；基础型钢安装后，其顶部宜高出抹平地面10mm；环网柜成套按产品技术要求执行；基础型钢与主体接地网的连接牢固，每段两端必须有明显接地；(4)不同型号的环网柜对柜坑深度及与墙体距离不一定相同，为确保设备的安装和运行，安装基础须符合设计及产品说明要本工序施工负责人合格求；4．2施工准备项目内容说明序号1 人员配置施工阶段建议工作人数现场施工负责人现场施工质安员环网柜就位技术工人3+装卸工51 1环网柜安装技术工人5+辅助工3母线安装技术工人3+辅助工3开关调试技术工人2+辅助工2技术岗位必须持有与作业工种相应、有效的上岗证,辅助工不得从事电气设备安装等专业工作；2 施工内容相对应的设备材料环网开关柜、母线、绝缘堵头及相关配件检查设备材料符合设计要求：1）主、附件清单齐全，2）柜体外观无损伤、变形，3）产品技术文件齐备，收集设备、开关合格证等原件资料及技术资料；3 施工内容相对应的器具、机械及工器具仪表工器具：电、（气）焊工具、手锤、撬棍、滚杠、活动扳手、套筒扳手、冲击钻、扭力扳手、梅花扳手、水平尺、梯子及安全工器具等；机械：吊车，专用液压手动搬运车等；仪表:电阻表（2500V）根据现场情况使用的工器具、机械符合相关要求。

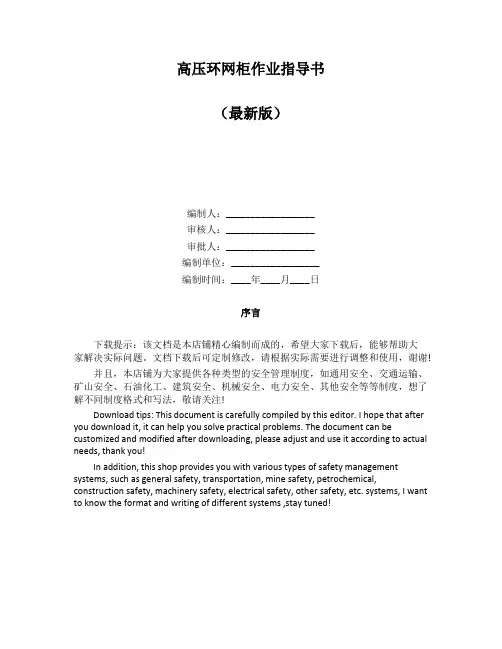

高压环网柜作业指导书

高压环网柜作业指导书（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!高压环网柜作业指导书1.目的确保高压环网柜处于良好的运行状态，保证正常供电。

千伏线路环网柜安装更换标准化作业指导书

千伏线路环网柜安装更换标准化作业指导书The latest revision on November 22, 2020Q/GDW10kV线路环网柜安装（更换）标准化作业指导书江苏省电力公司发布目次前言本标准是根据国家电网公司《关于在县供电企业全面开展现场标准化作业工作的指导意见》的有关要求，结合江苏省电力公司的实际情况而制定。

本标准是同时编制的9个标准化作业指导书之一，这9个标准化作业指导书分别是：10kV架空线路全线检修标准化作业指导书10kV电缆线路全线检修标准化作业指导书400V线路导线架设(更换)标准化作业指导书10kV铁塔（钢管塔）组立标准化作业指导书10kV单相配电变压器安装标准化作业指导书10kV线路环网柜安装（更换）标准化作业指导书10kV交联电缆敷设（更换）标准化作业指导书10kV电缆分支箱更换标准化作业指导书10kV带电T接用户标准化作业指导书本标准的编写格式和规则符合GB/T 《标准化工作导则第1部分：标准的结构和编写规则》及DL/T 600-2001《电力行业标准编写基本规定》的要求。

本标准附录A为规范性附录。

本标准由江苏省电力公司生产技术部提出并解释。

本标准由江苏省电力公司生产技术部归口。

本标准起草单位：江苏省电力公司生产技术部、苏州供电公司。

本标准主要起草人：王洪涛、王晓东、龚育成、徐涛。

10kV线路环网柜安装（更换）标准化作业指导书1 范围本标准规定了10kV线路环网柜安装（更换）标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求、检修维护记录表等。

本作业指导书适用于江苏省电力公司系统安装（更换）10kV线路环网柜。

2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

10kV环网柜安装作业指导书

10kV环网柜安装作业指导书1 范围本作方案适用于安装环网柜作业；2 引用文件及参考资料GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》GB 50150-91 《电气装置安装工程电气设备交接试验标准》DL/T 5221—2005 《城市电力电缆线路设计技术规定》DL/T 596-1996 《电力设备预防性试验规程》国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）；《工作票操作票制度实施细则》10KV环网柜安装使用说明书（厂家说明书）；3、修前准备3.1准备工作安排√序号内容标准责任人备注√ 1 准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料；准备运输及起重车辆仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况；√ 2 根据本次作业内容和性质确定好安装人员，并组织学习本指导书；要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项；√ 3 办理必备的开工手续。

系统内办理线路第一种工作票；工作票应填写正确，并按《国家电网公司电力安全工作规程》执行；3.2人员要求√序号内容责任人备注√ 1 现场工作人员的身体状况、精神状态良好；√ 2 所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《国家电网公司电力安全工作规程》的相关知识，并经《国家电网公司电力安全工作规程》考试合格；√ 3 起重、焊接等特种人员持证上岗；3.3工器具√序号名称型号单位数量备注1 吊车8-12吨台 1√ 2 千斤绳Φ12*8米根 33 卸扣 1.5T 个 44 白棕绳- 根- 根据实际情况选用5 扳手- 把 3 根据实际情况选用√6 安全围栏及警示牌10米套 6√7 高压验电器10kV 支 1√8 绝缘手套10kV 双 19 绝缘靴10kV 双 1√10 高压接地棒（线）10kV 套 6√11 接地电阻测试仪ZC-8 套 1√12 铁锤4磅把 2√13 煤气喷灯－套 2 带煤气1罐14 电工刀－把 4√15 压接钳－套 116 锯弓－把 217 圆锉－把 218 电焊机AW210R 台 119 焊接面罩－面 120 电焊手套－双 1√21 绝缘摇表2500V 台 13.4设备安装前检查序号检查项目检查情况检查人备注1 环网柜外观检查外观无明显凹痕、变形，各元件无破损2 设备资料1、安装使用说明书2、所选用的主要电器元件的说明书3、产品合格证4、产品出厂试验记录5、装箱单6、环网柜排列图7、一次接线图3 随箱材料1、高压熔断器熔管2、故障指示器3、操作把手4、核相器5、箱柜钥匙6、电缆附件4 开关及闭锁检查闭锁检查：1、接地开关合闸后，负荷开关不能动作2、负荷开关合闸后，接地开关不能动作3、只有当负荷开关分闸，接地开关合闸时，才能打开环网柜前门，其它情况下门均处于联锁状态。

10kV环网柜安装作业指导书新版本

1范围
本作方案适用于安装环网柜作业; 2引用文件及参考资料
GB 50168--1992
GB 50150-91
DL/T 5221 —2005《电气装置安装工程电缆线路施工及验收规范》
《电气装置安装工程电气设备交接试验标准》《城市电力电缆线路设计技术规疋》
《电力设备预防性试验规程》
国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）一一（试行）；《工作票操作票制度实施细则》
10KV环网柜安装使用说明书（厂家说明书）；
3、修前准备3.1准备工作安排
3.2人员要求
3.3工器具
3.4设备安装前检查
3.5危险点分析及安全控制措施
3.6作业分工
4作业程序4.1开工
4.2作业内容及标准。

环网柜安装作业指导

环网柜安装作业指导更换环网柜、分支箱作业指导书1 目的规范停电更换10kV环网柜、电缆分支箱更换的作业行为，提高停电更换10kV 环网柜、电缆分支箱的作业水平，确保更换质量及设备的安全运行。

2 适用范围适用于公司所管辖电网运用中的10kV环网柜、电缆分支箱停电更换作业。

3 规范性引用文件下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方应探讨使用下列标准最新版本的可能性。

GB 50150-91 《电气装置安装工程电气设备交接试验标准》GB 50169-92 《电气装置安装工程接地装置施工及验收规范》GB 50171-92 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB/T 11022-1999《高压开关设备和控制设备标准的共用技术要求》DL 408-1991 《电业安全工作规程(发电厂和变电所电气部分)》DL 409-1991 《电业安全工作规程(电力线路部分)》DL 5009?3-1997《电力建设安全工作规程(变电所部分)》DL 474.1-1992 《绝缘电阻、吸收比和极化指数试验》JB 8114-1995 《额定电压26/35kV以下电力电缆附件基本技术要求》4 支持性文件10kV开闭所配电站、箱式变电站电缆分接箱典型方案图集(2002年10月，中国电力出版社)云南电网公司《电气装置安装工程电气设备交接试验标准》(试行)Q/YNDW113.2.189-2006《绝缘电阻试验作业指导书》Q/YNDW113.2.187-2006《交流耐压试验作业指导书》Q/YNDW113.2.200-2006《交流耐压试验作业指导书》4 QB/YW105-023-2007Q/YNDW113.2.190-2006《直流电阻测试作业指导书》5 技术术语5.1 环网柜环网柜是由各个环网供电单元(负荷开关和熔断器等)共同组合而成的供电柜。

10KV高压环网柜作业指导书

西南管道重庆输油气分公司10KV高压环网柜作业指导书中油通信公司2012年12月10kV SF6高压环网柜作业指导书1、作业范围中贵天然气管道重庆段，武胜分输站、铜梁分输站配备了10KVSF6高压环网柜，本指导书遵守《DL/T639—1997六氟化硫电气设备运行、试验及检修人员安全防护细则》。

2、主要技术参数2.1武胜分输站负荷开关柜的主要技术参数2.2武胜分输站高压隔离柜的主要参数2.3铜梁分输站负荷开关柜的主要技术参数2.4铜梁分输站高压隔离柜的主要参数3、开关柜结构3.1负荷开关柜负荷开头柜主要用作环网接线和放射线接线中的进线柜。

该柜一般配备一个SF6绝缘的三工位负荷开关及其操动机构。

三工位负荷开关仅可置于合闸、分闸、接地运行位置中的一个，可防止误操作。

当负荷开关处于接地状态时才可能进入电缆室。

负荷开关的位置指示器符合IEC60129A2（1996）的要求。

运行人员在设备运行时也可透过前门窗口容易地观察到电缆连接和故障指示。

3.2负荷开关-熔断器组合电器柜负荷开关-熔断器组合电器柜主要用于变压器保护。

该型柜配有一个SF6绝缘的三工位负荷开关和一台独立的辅助接地开关。

内置于负荷开关的接地开关关合可使熔断器上触头接地，而独立的辅助接地开关关合可使熔断器下触头接地。

操地机构为双弹簧式，具有熔断器熔断自动跳闸功能。

只有负荷开关处于接地位置时，才可能进入电缆室。

运行人员可通过低压室门后的观察窗观察开关是否处于分闸或接地的位置。

运行人员在设备运行时也可透过前门窗口容易地观察到电缆连接和故障指示器。

4、运行中的巡视检查4.1巡视检查4.1.1查看指示器、指示灯是否正常。

4.1.2有无任何异常声音或气味发生。

4.1.3端子上有无过热变色现象。

4.1.4瓷套有无开裂、破坏或污损情况。

4.1.5接地线或支架是否有生锈或损伤情况。

4.1.6查看微机上是否有开关柜故障信息。

4.1.7在巡检中,使用SF6进行泄漏仪进行检测。

10千伏线路环网柜安装(更换)实用标准化作业指导书

10kV线路环网柜安装〔更换〕标准化作业指导书某某省电力公司发布目次前言II1 X围12 引用文件13 人员要求14 危险点预控25 工器具与耗材准备36 更换作业流程图47 操作工序与技术要求48 10KV线路环网柜安装报告5附录A 〔规X性附录〕10kV线路环网柜安装〔更换〕现场标准化作业指导书6前言本标准是根据国家电网公司《关于在县供电企业全面开展现场标准化作业工作的指导意见》的有关要求，结合某某省电力公司的实际情况而制定。

本标准是同时编制的9个标准化作业指导书之一，这9个标准化作业指导书分别是：10kV架空线路全线检修标准化作业指导书10kV电缆线路全线检修标准化作业指导书400V线路导线架设(更换)标准化作业指导书10kV铁塔〔钢管塔〕组立标准化作业指导书10kV单相配电变压器安装标准化作业指导书10kV线路环网柜安装〔更换〕标准化作业指导书10kV交联电缆敷设〔更换〕标准化作业指导书10kV电缆分支箱更换标准化作业指导书10kV带电T接用户标准化作业指导书本标准的编写格式和规如此符合GB/T 1.1《标准化工作导如此第1局部：标准的结构和编写规如此》与DL/T 600-2001《电力行业标准编写根本规定》的要求。

本标准附录A为规X性附录。

本标准由某某省电力公司生产技术部提出并解释。

本标准由某某省电力公司生产技术部归口。

本标准起草单位：某某省电力公司生产技术部、某某供电公司。

本标准主要起草人：王洪涛、王晓东、龚育成、徐涛。

10kV线路环网柜安装〔更换〕标准化作业指导书1 X围本标准规定了10kV线路环网柜安装〔更换〕标准化作业的人员要求、危险点预控、工器具与耗材准备、作业流程、操作工序与技术要求、检修维护记录表等。

本作业指导书适用于某某省电力公司系统安装〔更换〕10kV线路环网柜。

2 引用文件如下标准与技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

10KV环网柜、分支箱安装标准化作业流程图及指导书

10kV线路环网柜、分支箱安装标准化作业流程图
编制人：班组审核人：单位审核人：
编号: ZDS-20211001
10kV线路安装环网柜(分支箱)标准化作业指
导书
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日至年月日
内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班
1、范围
1.1本指导书适用于呼伦贝尔电业局10kV××线路停电安装环网柜（分支箱）工作。

1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。

2、引用文件
2.1内蒙古东部电力有限公司《架空配电线路安装检修规程》
2.2内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》2.3DL/T5220-2005《10kV及以下架空配电线路设计技术规程》
2.4GB 50173-92 《35kV及以下架空电力线路施工及验收规范》
3、人员分工
4、材料
5、工器具
6、风险分析及防范措施
7、开工
8、作业内容。

户外环网柜安装与检修标准化作业指导书

户外环网柜安装与检修标准化作业指导书编号:Q-P/××××× 户外环网柜安装与检修作业指导书批准: 年月日审核: 年月日编写: 年月日作业负责人:作业日期: 年月日时分至年月日时分××电业局××供电局作业指导书审批意见总工总工: 年月日程师主任: 年月日生产专工: 年月日部主任: 年月日安监专工: 年月日部车主任: 年月日间1、范围本指导书针对XX供电局XXX线XX#户外环网柜编制，仅适用该环网柜。

2、引用文件东电颁发的《配电生产技术管理制度》国家电网公司《电业安全工作规程》(电力线路部分、热力机械部分) 东电颁发的《架空配电线路及设备运行规程》东电颁发的《架空配电线路安装检修规程》上级部局下发的有关文件、指令、通知。

3、作业停电时间停电时间:停电范围:申请停电作业内容4、工前准备4(1 准备工作安排? 序号内容标准责任人备注1 现场勘察组织所有参加施工人员到现场掌握现场情况，确定设备、车辆停放位置、进入现场的时间。

2 查阅资料确定使用工器具型号3 工器具准备准备好所需的仪器、仪表、工器具。

4 材料准备准备好所需的材料。

4(2 人员要求? 序号内容责任人备注1 现场工作人员的身体状况良好，精神饱满。

2 作业辅助人员(外来)必须经负责施教的人员，对其进行安全措施、作业范围、安全注意事项等方面教育后方可进行工作。

3 特殊工种(如:吊车司机、电焊工)必须持有效的证件上岗。

4 所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安全工作规程》的相关知识，并经安规考试合格，经医师鉴定无妨碍工作的病症。

5 作业负责人必须有相应的岗位资格证书。

4(3 工器具? 序号名称规格单位数量备注1 5 手锤把2 2 验电器支3 2 接地线组4 1 兆欧表2500V 10000Ω 块5 5T 1 板车台6 12T 1 吊车台7 2 液压钳子只8 2 套筒扳手套9 10 随身工具套10 10 只11 5 把12 5 把4(4 材料? 序号名称规格单位数量备注1 HYW--120 1 电缆头套2 DKF--3 1 户外环网柜台345678910111213141516171819204(5 危险点分析? 序号内容1 违章指挥、超载使用车辆伤害行人2 野蛮施工;伤害行人;违章操作;3 用户反送电;4 起重伤人;5 作业人员的身体状况不适、思想波动、不安全行为、技术水平能力不足等可能带来的危害或设备异常。

10KV盘柜、低压配电柜、控制柜安装施工作业指导书

10KV盘柜安装施工作业指导书10KV盘柜、低压配电柜、控制柜安装施工作业指导书一、工程概况10KV盘柜、低压配电柜、控制柜安装施工。

二、施工依据1、设计院施工图纸2、《电气装臵安装工程质量检验及评定规程》DL/T5161.1～5161.17-20023、《电力建设安全工作规程》4、厂家说明书三、主要工具工具：手锤、撬棍、滚杠、线坠、活动扳手、套筒板手、专用液压手动搬运车、电工具、扭力板手、梅花板手。

安全用具：安全帽、安全带、防护手套、干粉灭火器、铝合金人字梯。

四、工艺流程与技术要求及标准（一）施工设备1、土建交接验收检查土建已具备安装条件,并办理交安签证。

1)配电室门、窗、墙壁、装饰棚应施工完毕,地面应抹平。

2)基础型钢安装牢固可靠,并验收合格。

2、设备开箱检查设备开箱应有电厂物资公司、电厂业主、建设监理、制造厂及电气专业人员参加。

1)设备型号、数量符合设计图纸要求。

2)设备完好无伤、附件、备件齐全、完整。

3)出厂技术资料齐全。

3、加工制作安装用垫铁及滚杠1)用厚度为0.5mm ～ 2mm不等的铁板制作垫铁。

2）垫铁大小在40mm×50mm左右,数量应满足施工要求。

3)准备滚杠、专用液压手动搬运车。

4）准备8根1500mm长Φ50钢管。

4、检查运输路径,确定合适的吊装方案1) 运输道路应平坦,无障碍物。

2）吊装口应满足盘柜尺寸要求。

5、配电室准备工作1)清扫配电室地面基础型钢上不得有焊渣、水泥等妨碍柜体安装的杂物。

2)依据图纸用墨线打出每列柜的平齐线及断线。

列柜的端线要同时打出。

墨线清晰、无重影,用30m钢卷尺核实与图纸要求一致。

（二）开关柜运输、吊装1、开关柜运至现场后,按安装顺序吊运至配电室。

1)运输过程中车辆驾驶要平稳,封车牢固可靠,且不能损伤设备。

2)吊装由起重工配合,统一指挥。

2、开关小车与开关柜一体来货时,应将小车移出,放臵不妨碍施工的位臵。

1)用专用运输手车移动开关小车。

10KV环网柜安装作业指导书

4
户外电缆终端头冷缩式,15Kv，配 3X300mm2 电缆套
5
接地角钢
L50X5X2500
根
6
接地扁钢
—40X4
米
7
电缆标示桩
铸铁
块
8
电缆保护槽钢
〔12*3500
根
《SF6 全绝缘环网柜标
1
准组合方案图》
GPDB-NT-13
70
2
1
16 1 组户内设备接地装置
40
2
2
附表三：
设备安装前检查
序号 1 2
备注
根据实际情况选用根据实际情况选用根据实际情况选用根据实际情况选用
带煤气 1 罐
附表二：
施工作业所需材料
序号
名称
规格
单位数量
备注
共箱式 SF6 负荷开
1
可扩展式户内四线路单元
台
关柜(全绝缘柜)
2
电力电缆
YJV22-8.7/15kv—3X300mm2
米
3
户内电缆终端头冷缩式,15Kv，配 3X300mm2 电缆套
3
4
检查项目环网柜外
观检查设备资料
随箱材料
开关及闭锁检查
检查情况
外观无明显凹痕、变形，各元件无破损
1、安装使用说明书 2、所选用的主要电器元件的说明书 3、产品合格证 4、产品出厂试验记录 5、装箱单 6、环网柜排列图 7、一次接线图 1、高压熔断器熔管 2、故障指示器 3、操作把手 4、核相器 5、箱柜钥匙 6、电缆附件闭锁检查： 1、接地开关合闸后，负荷开关不能动作 2、负荷开关合闸后，接地开关不能动作 3、只有当负荷开关分闸，接地开关合闸时，才能打开环网柜前门，其它情况下门均处于联锁状态。 4、前门打开后，负荷开关不能合闸。开关机构检查： 1、各开关气压表计压力值正常 2、开关元件及防误操作机械进行 5 次分、合闸操作，无异常现象。

10KV环网柜、分支箱安装标准化作业流程图及指导书

10kV线路环网柜、分支箱安装标准化作业流程图
编制人：班组审核人：单位审核人：
编号: ZDS-
10kV线路安装环网柜(分支箱)标准化作业指
导书
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日至年月日
内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班
1、范围
1.1本指导书适用于呼伦贝尔电业局10kV××线路停电安装环网柜（分支箱）工作。

1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。

10kV环网柜安装作业指导书

10kV环网柜安装作业指导书第 1 页共 11 页1 标准化作业流程图由运行单位（人员）根据操作票所列工作内容执行停电、验电、挂接地线。

修筑环网柜基础，现场检查其已符合图纸要求。

履行许可手续召开班后会及时总结当天工作、进行技术召开班前会，进行“三交三查”。

资料整理归提出作业任务并填报档，并对本次停电申请票。

填写线路作业进行评一种工作票。

布置现场施工安全措施。

价。

总准作结备业阶阶阶段开始作业并履行工作监护制度段段对指导书的符召开班前会学习本作合性、可操作业指导书。

性进行评估，作业结束，对作业现场检查验收无误提出改进意后，拆除现场安全措施，清扫现场，见。

撤离现场。

根据本作业指导书准履行工作票终结手续备工具、材料。

运行人员根据操作票恢复送电第 2 页共 11 页2 范围本作业指导书适用于10kV电缆线路停电安装环网柜作业；3 引用文件及参考资料GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》GB 50204-2002 《混凝土结构工程施工质量验收规范》GB 50150-91 《电气装置安装工程电气设备交接试验标准》DL/T 5221—2005 《城市电力电缆线路设计技术规定》DL/T 596-1996 《电力设备预防性试验规程》国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）； Q/XFG 2001-2005 《工作票操作票制度实施细则》鄂电司生[2004]60号《橡塑绝缘电力电缆交接和预防性试验规程》10KV环网柜安装使用说明书（厂家说明书）；4、修前准备准备好施工所需仪器仪表、工器具、相关材料、仪器仪表、工器具应试验合格，满足本次施工的要求， 1 相关图纸及相关技术资料；准备运输及起重车辆材料应齐全，图纸及资料应附合现场实际情况；《混凝土结构工基础与图纸相符，平面外形尺寸偏差不应大于20mm， 2 修筑环网柜基础，现场检查其已符合图纸要求程施工质量验收水平度偏差不大于10mm，垂直度偏差不大于5mm 规范》根据本次作业内容和性质确定好安装人员，并组要求所有工作人员都明确本次工作的作业内容、进度 3 织学习本指导书；要求、作业标准及安全注意事项；办理必备的开工手续。

高压户内环网柜安装使用说明书

高压户内环网柜安装使用说明书Xxx有限公司一、简介主开关选用FLN型或xxx-SFG型优质SF6负荷开关，柜体结构合理紧凑，体积小，安装方便。

操作灵活简便，运行安全、稳定、免维护，属优质安全型产品。

广泛用于10KV供配电系统。

二、结构特点外壳采用2 mm 敷铝锌板或优质碳素冷轧钢板，并经酸冼钝化处理后喷塑。

外表美观，抗腐蚀性强，体积小，组合十分方便。

框内分成四个小室，后面板设置两个压力释放。

安装简便：可按各种设计要求随意组合、扩展、拼合，快速简单，安装十分方便，占地小。

三、柜体开箱检查。

打开包装箱，检查箱体外观是否因运输变形受损。

四、基础准备及柜体拆卸。

按所选取柜体进行基础制备、槽钢基座浇筑。

现以宽度为375、500、750的柜体依次并柜的基础尺寸。

五、箱体就位与固定。

检查浇筑的槽钢基座水平及平面度合格后待砼凝固二十四小时后，将箱体就位，并用M10X20螺丝与槽钢基座上的螺孔固定。

六、操作HXGN-12高压环网柜为人身设备安全考虑，设置了相关的机械联锁，操作人员须熟悉操作原则方可操作。

1、操作原则及机械联锁（1）负荷开关合上后，接地在断开状态，不能操作，下门不能打开。

（2）此门打开可接触到负荷开关下出线及馈出线电缆，拉地开关。

必须确保无电，操作须谨慎。

操作前应确定负荷开关在接地状态。

进入母线室须确认进线开关已断开，进线指示灯已熄灭！2、电动操作配置a、安装时装配好带电机构的操作机构，安装程序同普通机构。

B、按照二次原理接线图装配电气控制元器件，接好二次线。

C、开关操作前检验操作电源电压、极性，正确后方可送电。

D、按下合闸按钮，开关合闸。

E、按下分闸按钮，开关分闸。

七、安装出线开关柜的熔断器（1）打开熔丝座，把熔断器顶进上熔丝座（2）熔断器推进下熔丝座3、负荷开关断开后：可进行接地的合分操作。

接地后，下门才能打开、关上返回操作顺序为：关下门-断开接地开关- 合上负荷开关在接地状态下，负荷开关不能合闸。
