冶金废水处理基本方法PPT课件
合集下载
冶金废水处理工艺
• (3) 化工工艺废水,焦油加工、纯苯生产、沥青焦生产等 焦化产品的生产工艺废水,发生量约30万t/a。
• (4) 集尘水,由集尘系统产生,5万t/a。
• (5) 煤气冷凝水,煤气输送管线沿线冷凝排出,约10万t/a。
• 废水的化学成分
• (1) 含有常见的钙离子、氟离子、氯离子、硫酸根、铁等 成分
第二个A: 缺氧段, 采用生物 膜法
O段: 好氧硝化 段,采用 活性污泥 法
2.高炉煤气洗涤废水的处理技术
特点
•水温高达60℃以上,主要杂质:固 体悬浮物、尘泥(瓦斯泥)、氧化 物、焦炭粉等。还含部分无机盐及 酚、氰、重金属等有毒物质。
处理方 法
•自然沉淀 •混凝沉淀法 •曝气法
3.连铸循环水处理系统
1.物理处理方法
1.重力沉降法 2.过滤法
利用离心力分离废水中的悬浮物的方法, 称为离心分离法。
借助外加磁场的作用,将废水中具有 磁性的悬浮固体吸出的方法
3.气浮法
4.离心分离法
5.磁力分离法
磁力分离法
• 处理能力强、效率高、能耗少、设备紧凑。 • 可用于净化高炉煤气洗涤水、炼钢烟尘净化废水、轧钢废 水和烧结废水,液可以用于其它工业废水合城市污水和地 下水的净化。
• 推广清洁化生产技术,降低废水中污染物含量。
• 冶金工业废水处理方法
• 冶金废水温度高于常温,在废水中还有悬浮物和溶解性化 学物质,所以沸水处理步骤常包括废水冷却、去除悬浮物、 溶解物质提取等。 • 根据不同的污染物特征,发展了各种不同的废水处理方法, 这些处理方法按原理可划分为 • 1.物理处理法 • 2.化学处理法 • 3.物理化学法 • 4.生物处理法
• (2) 氨氮、酚、氰、COD等的含量也较高。有机物成分复 杂,主要有苯酚及苯酚衍生物(约占60%)、苯类及其衍 生物(占9. 84%)啉类化合物(占13. 47%),以及其他 多环、杂环有机化合物共50多种。
• (4) 集尘水,由集尘系统产生,5万t/a。
• (5) 煤气冷凝水,煤气输送管线沿线冷凝排出,约10万t/a。
• 废水的化学成分
• (1) 含有常见的钙离子、氟离子、氯离子、硫酸根、铁等 成分
第二个A: 缺氧段, 采用生物 膜法
O段: 好氧硝化 段,采用 活性污泥 法
2.高炉煤气洗涤废水的处理技术
特点
•水温高达60℃以上,主要杂质:固 体悬浮物、尘泥(瓦斯泥)、氧化 物、焦炭粉等。还含部分无机盐及 酚、氰、重金属等有毒物质。
处理方 法
•自然沉淀 •混凝沉淀法 •曝气法
3.连铸循环水处理系统
1.物理处理方法
1.重力沉降法 2.过滤法
利用离心力分离废水中的悬浮物的方法, 称为离心分离法。
借助外加磁场的作用,将废水中具有 磁性的悬浮固体吸出的方法
3.气浮法
4.离心分离法
5.磁力分离法
磁力分离法
• 处理能力强、效率高、能耗少、设备紧凑。 • 可用于净化高炉煤气洗涤水、炼钢烟尘净化废水、轧钢废 水和烧结废水,液可以用于其它工业废水合城市污水和地 下水的净化。
• 推广清洁化生产技术,降低废水中污染物含量。
• 冶金工业废水处理方法
• 冶金废水温度高于常温,在废水中还有悬浮物和溶解性化 学物质,所以沸水处理步骤常包括废水冷却、去除悬浮物、 溶解物质提取等。 • 根据不同的污染物特征,发展了各种不同的废水处理方法, 这些处理方法按原理可划分为 • 1.物理处理法 • 2.化学处理法 • 3.物理化学法 • 4.生物处理法
• (2) 氨氮、酚、氰、COD等的含量也较高。有机物成分复 杂,主要有苯酚及苯酚衍生物(约占60%)、苯类及其衍 生物(占9. 84%)啉类化合物(占13. 47%),以及其他 多环、杂环有机化合物共50多种。
冶金工业废水处理ppt课件
格栅的栅条多是用圆钢或角钢制成。扁钢多采用断 面为50 mm×10 mm或40 mm×10mm,其特点是强 度大,不易弯曲变形,但水头损失较大。圆钢直径 多用10 mm,其特点恰好与扁钢相反。栅条间距随 欲拦截的漂浮物尺寸而定,多在15 ~50mm之间。
被拦截在栅条上的栅渣有人工和机械两种清除方法。 一般日截渣量大于0.2 m3,采用机械清渣。对日截量 大于1t的格栅,常附设破碎机,以便将栅渣粉碎,再 用水力输送到污泥处理系统一并处理。
目前常用的滤料有石英砂、白煤、陶粒、高炉渣、 聚氯乙烯、聚苯乙烯塑料球等。
➢ 5.2.3气浮法
当悬浮颗粒的密度接近或小于水的密度时,气浮 是泥水分离的有效方法之一。
气浮法是将空气以微泡的形式进入污水中,利用 表面化学的原理,疏水性颗粒就会黏附在气泡上, 随气泡一起上浮,从而实现与水的分离。
污染物能否附在气泡上,主要取决于体系的表面 能和污染物的表面特性。表面能由表面张力(使 液体缩小表面积的能力)表示,表面特性由污染 物的表面润湿性或亲水性表示。
➢ (1)悬浮物(包括含油)工业废水
主要是湿法除尘水、煤气洗涤水、选煤洗涤水、 轧钢废水等,处理时多采用自然沉淀、混凝沉淀、 压气浮选、过滤等方法净化废水,经上述处理后可 循环利用。
➢ (2)含无机溶解物工业废水
它包括电镀废水、酸洗含酸废液、有色冶金废水、 矿山酸性废水等。以含重金属离子、酸、碱为主的 废水,毒害大,处理方法复杂,可先考虑将其变害 为利,从中回收有用物质。这类废水一般都是采用 物理化学法处理的。
➢ 冶金工业废水特点 ①废水量大; ②废水流动性介于废气和固体废物之间,主要通
过地表水流扩散,造成对土壤、水体的污染;
③废水成分复杂,污染物浓度高,不易净化。常 由悬浮物、溶解物组成,COD高,含重金属多, 毒性较大,废水偏酸性,有时含放射性物质。处理 过程复杂,治理难度大。
重金属工业废水处理.ppt
碱
压缩空气
污泥干化池
污泥送 处理站
间歇式处理含铬废水工艺流程
13
3 活性炭处理工艺
镀件方向
镀槽 回收槽
补给水
清洗槽 123
流 量
计
过滤槽
泵
活活
性性
炭炭
柱
柱
回
出 水
用 或 排
放
(
)
14
二 含氰废水处理
➢ 含氰废水可以采用碱性氯化法、二氧化氯协同破氰 法、电解氯化法和臭氧氧化法等进行处理。
1 碱性氯化法
2
第一节 重金属废水的来源与特性
一 机械加工重金属废水 1 酸、碱废水和废液的来源及性质 ➢ 含酸废水和废液主要来自于工厂的材料酸洗车间。 ➢ 含酸废水中含有硫酸、盐酸、硝酸、氢氟酸,还含有
大量的金属离子和部分添加剂。 ➢ 含碱废水和废液相对较少,主要来自酸洗之前的碱洗、
中和等工序。 ➢ 在通风吸收洗涤塔、洗衣房和零件清洗机等环节也会
氢氧化钠等。 ➢ 石灰可以同时起到中和与混凝的作用,其价格便宜、
来源广泛、处理效果好,几乎可以使汞以外的所有 重金属离子共沉除去,因此是常用的中和剂。
23
➢ 采用中和法的关键是要控制好pH值。 ➢ 还要根据处理水的水质和去除的对象,选择合适
的中和沉淀工艺,一般有一次中和沉淀和分段中 和沉淀两种。
24
络合物,故不能直接回用,须经过提纯才能回镀槽 使用。
19
2 化学沉淀法 ➢ 对于无氰含镉废水,可调节pH至10.5以上,使Cd2+生
成氢氧化物沉淀。 ➢ 对于含氰含镉废水,先氧化除氰,再调节pH使Cd2+
生成氢氧化物沉淀。
20
3 电解气浮法 ➢ 电解气浮法处理含镉废水:中性废水进入铝阳极电
污水处理的基本方法ppt课件
精选ppt课件2021
37
清河污水处理厂沉淀池
精选ppt课件2021
38
北仓污水处理厂
精选ppt课件2021
39
佛山市南海区西樵污水处理厂 土建施工中的反应池和沉淀池全景
二号沉淀池在进精行选p模pt课板件2安02装1 工作
40
张家口主城区污水处理厂
精选ppt课件2021
41
出水
排泥
进水
中心进水周边出水辐流式沉淀池示意图
池型:多为圆形,有方形或多角形
池中央进水,池四周出水
贮泥斗在池中央
精选ppt课件2021
34
沉淀池特点与适用条件
精选ppt课件2021
35
沉淀池由五部分组成
沉淀池由五部分组成: 进水区、出水区的功能是使水流的进入与流出保持平稳, 以提高沉淀效率。 沉淀区 贮泥区贮存、浓缩与排放污泥。 缓冲区避免水流带走沉在池底的污泥。
格格栅栅和和筛筛网是安装在网是安装在泵泵房集水井房集水井进进口口处处或或污污水水处处理厂前端的一理厂前端的一组组平行平行栅栅条或条或筛筛网主要用以主要用以拦拦截截污污水中的漂浮物和粗大的水中的漂浮物和粗大的悬悬浮物如纤维纤维碎皮毛碎皮毛发发木屑果皮蔬木屑果皮蔬菜塑料制品等以便减菜塑料制品等以便减轻轻后后续处续处理构筑物理构筑物的的处处理理负负荷并使之正常运行
之间互颗不粒颗干压之粒扰成间的,团有沉颗状互将粒结相受各构絮到自,凝周单互作围独相用其进接,它行触颗颗沉,粒粒淀互因的,相影支响承,,
颗粒沉互淀聚颗轨下集粒迹层增间呈颗大相直粒而对线间加位。的快置沉水沉保淀在降持过上,不程层沉变中颗淀,,粒轨形颗的迹成粒呈重一力个作整用
的物理曲性线体质下。共不被沉同变挤淀下。出过沉发,程,生使中与在污,澄沉泥颗清砂得粒水池到的之中浓质间。缩量有。、清形二晰沉的池泥污

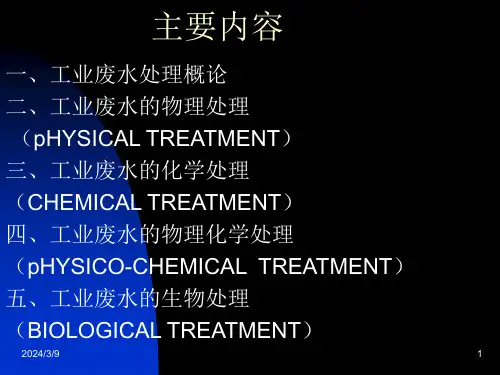

工业废水处理知识PPT演示课件
航天推进剂使用《航天推进剂水污染物排放标准》 GB14374-93
磷肥工业《磷肥工业水污染物排放标准》GB15580-95
烧碱、聚氯乙烯工业《烧碱、聚氯乙烯工业水污染物排放标 准》GB15581-95
2024/3/9
18
污染物其性质与控制方式分为:
第一类污染物:指总汞、烷基汞、总镉、总铬、六 价铬、总砷、总铅、总镍、苯并()芘、总铍、总银、 总 放射性和放射性等毒性大、影响长远的有毒物质。
1073 (61.1%)684 (38.9%) 806 (53.8%)693 (46.2%)
1999 1389 692 (49.8%)697 (50.2%)
2000 1445 704.5 (48.8%)740.5(51.2%)
工业3/9
11
我国在60年代开始污染治理,到90年代已经修 建了3万多套工业废水处理设施。但未能充分发 挥效益。原因:
(1)技术:由于设计和技术原因,导致处理效 率低下,也缺少工业废水处理设计规范、严格的 设计审核制度和资格审查制度,运行和维修存在 困难。
(2)管理:主管部门对工业废水处理设施缺乏 了解:企业废水处理设施未纳入企业管理计划; 基层环保人员业务能力和管理水平上层次低。
2024/3/9
12
(3)设备方面:环保设备厂技术 弱,材料质量不过关,售后服务 差,一旦设备损坏就放置。
2024/3/9
4
另外还可以根据处理难易 程度和危害性分:
(1)易处理危害性小的废水 (2)易生物降解无明显毒性的废
水 (3)难生物降解又有毒性的废水。
2024/3/9
5
(二)工业废水造成环境污染的种类: 含无毒物质的有机废水和无机废水的污染; 含有毒物质的有机废水和无机废水的污染; 含有大量不溶性悬浮物废水的污染; 含油废水产生的污染; 含高浊度和高色度废水产生的污染; 酸性和碱性废水产生的污染; 含有多种污染物质废水产生的污染; 含有氮、磷等工业废水产生的污染。
钢铁企业生产废水处理
金属冶炼及压延加工 环评项目负责人培训班
钢铁企业生产废水处理
培训目的
• 1、进一步了解钢铁企业生产废水的主 要来源及处理技术和废水处理重点
• 2、了解水处理技术发展趋势 • 3、掌握国家、行业“十五”节水目标、
相关政策和行业规划措施
主要内容
一、生产废水来源、污染特征及其影响 二、废水处理的基本原则和方法的选择 三、生产废水处理技术 四、生产废水处理存在的问题 五、生产废水处理发展趋势 六、国家、行业“十五”节水目标和相关政 策
废水处理的基本原则
(1)改革工艺,推行清洁生产,节水减污 (2)综合利用,化害为利 (3)循环利用,一水多用 (4)处理工艺要经济合理 (5)采用新技术和新设备
(二)废水处理方法的选择
• 物理处理:
利用物理作用分离或回收废水中的 悬浮物、油类
• 化学处理:
利用化学反应的原理处理或回收废 水中的溶解物质或胶体物质
(mg/l)
100-250
挥发酚
(mg/l)
350
蒸汽脱酚 500 500
34
100-200
200
0.8 50-750
350
炼铁生产废水
主要来源:
❖ 高炉煤气洗涤水 ❖ 冲渣废水 ❖ 铸铁机废水 ❖ 设备间接冷却水
炼铁生产废水的特点:
• 设备冷却废水无须复杂的处理,即可以循环使用:
设备间接冷却废水——降温处理 设备直接冷却废水——沉淀处理 • 生产工艺的过程用水,含有多种有害物质,必须很好处理才能循
o 后部处理工序 产生含碱、铬(六价)等废水
冷轧生产废水水质:
• 酸洗废水:
HCl 20g/l; Fe 4g/l
• 电镀锌机组废水:
钢铁企业生产废水处理
培训目的
• 1、进一步了解钢铁企业生产废水的主 要来源及处理技术和废水处理重点
• 2、了解水处理技术发展趋势 • 3、掌握国家、行业“十五”节水目标、
相关政策和行业规划措施
主要内容
一、生产废水来源、污染特征及其影响 二、废水处理的基本原则和方法的选择 三、生产废水处理技术 四、生产废水处理存在的问题 五、生产废水处理发展趋势 六、国家、行业“十五”节水目标和相关政 策
废水处理的基本原则
(1)改革工艺,推行清洁生产,节水减污 (2)综合利用,化害为利 (3)循环利用,一水多用 (4)处理工艺要经济合理 (5)采用新技术和新设备
(二)废水处理方法的选择
• 物理处理:
利用物理作用分离或回收废水中的 悬浮物、油类
• 化学处理:
利用化学反应的原理处理或回收废 水中的溶解物质或胶体物质
(mg/l)
100-250
挥发酚
(mg/l)
350
蒸汽脱酚 500 500
34
100-200
200
0.8 50-750
350
炼铁生产废水
主要来源:
❖ 高炉煤气洗涤水 ❖ 冲渣废水 ❖ 铸铁机废水 ❖ 设备间接冷却水
炼铁生产废水的特点:
• 设备冷却废水无须复杂的处理,即可以循环使用:
设备间接冷却废水——降温处理 设备直接冷却废水——沉淀处理 • 生产工艺的过程用水,含有多种有害物质,必须很好处理才能循
o 后部处理工序 产生含碱、铬(六价)等废水
冷轧生产废水水质:
• 酸洗废水:
HCl 20g/l; Fe 4g/l
• 电镀锌机组废水:
污水处理教材PPT30张课件
污水与回流污泥从池首端流入,呈推流式至池的末端流出。 进口处有机物浓度高,沿池长逐渐降低。 处理效率高,适用与大中型污水处理厂。 进水浓度不能过高,抗冲击负荷能力较差。 需氧量沿池长逐渐降低,可能造成前半段氧远远不够,后半段供氧量超过需要。 体积负荷率低,曝气池庞大,占用土地较多,基建费用较高。
其二,过高的微生物浓度使污泥在后续的沉淀池中难以沉淀,影响出水水质。
其三,曝气池污泥的增加,就要求曝气池中有更高的氧传递速率,否则,微生物就受到抑制,处理效率降低。采用一定的曝气设备系统,实际上只能够采用相应的污泥浓度,MLSS的提高是有限度的。
曝 气 量
在通常情况下,污水的曝气量与风量或者风机台数关系不大,这和满足曝气池富氧速率有关。
由于污水设备已经顶死,故只能从效率方面控制曝气量,目前只能控制风机台数和效率进行控制。目前只能开启2台风机,如果溶解氧仍不能满足,可以更换风机皮带增加风机效率。
如果设备已经无异常,只能通过阀门进行调节。
氧 传 递 速 率
氧传递速率要考虑二个过程
要提高氧的传递速率
回流量控制,尽量保证二沉池底泥保持恒定,沉降比控制在30~40%
泵的选择不当造成的流量变化,控制阀门开启度
微生物浓度
在设计中采用高的MLSS(污泥沉降比较高)并不能提高效益,原因如下:
其一,污泥量并不就是微生物的活细胞量。曝气池污泥量的增加意味着泥龄的增加,泥龄的增加就使污泥中活细胞的比例减小。
二次沉淀池的功能要求
1.澄清(固液分离)
2.污泥浓缩(使回流污泥的含水率降低,回流污泥的体积减少)
二沉池的实际工作情况
(1)二沉池中普遍存在着四个区:清水区、絮凝区、成层沉降区、压缩区。两个界面:泥水界面和压缩界面。
污水处理基本工艺流程ppt课件
❖方法:生物处理方法及某些化学方法
❖目标污染物:废水中的可溶性有机物和部 分胶体污染物。
❖效果:通过二级处理后,废水中BOD的去 除率可达80%~90%,即BOD含量可低于 30mg/L。
精选ppt课件2021
26
❖经二级处理后的水,一般可达到农灌标准 和废水排放标准,故二级处理是废水处理 的主体。
精选ppt课件2021
3
污水处理基本工艺流程
精选ppt课件2021
4
❖方法:物理处理方法 ❖设备:格栅、筛网、沉砂池、沉淀池、隔
油池等构筑物 ❖目标污染物:废水中的悬浮物、浮油,初
步调整pH值 ❖效果:减轻废水的腐化程度。
精选ppt课件2021
5
污水一级处理的工艺
❖调节池 ❖格栅 ❖沉砂池 ❖沉淀池
精选ppt课件2021
27
一、污水的生物处理概述
❖ 污水的生物处理就是利用微生物的氧化分解及转 化功能,以污水的有机物(少数以无机物)作为微 生物的营养物质,采取一定的人工措施,创造一 种可控制的环境,通过微生物的代谢作用,使污 水中的污染物质被降解、转化,污水得以净化。
精选ppt课件2021
28
精选ppt课件2021
6
I.调节池
➢ 为了保证后续处理构 筑物或设备的正常运 行,需对污水的水量 和水质进行调节。
➢ 酸性污水和碱性污水 在调节池内进行混合, 可达到中和的目的。
➢ 短期排出的高温污水 也可用调节的办法来 平衡水温。
精选ppt课件2021
7
II.格栅
➢是由一组平行的金属栅条制成的金属框架,斜置 在废水流经的渠道上,或泵站集水池的进口处,用 以截阻大块的呈悬浮或漂浮状态的固体污染物,以 免堵塞水泵和沉淀池的排泥管。截留效果取决于缝 隙宽度和水的性质。
钢铁厂污水处理工艺ppt课件
从1890年张之洞创办汉阳铁厂到1948年半个世纪中,我 国产钢总量仅760万t。新中国成立后,到1958年,仅用9 年时间,我国(未包括台湾)钢产量就达到800万t。1978年 钢产量突破3000万t(3178万t),11年后的1989年升至 6159万t,到1996年钢产量突破1亿t(10124万t),这在世 界钢铁工业发展史上是少有的。
10日战争期间,在抗 Nhomakorabea后方的四川、云南和晋东南等地也建 设一批钢铁厂。1932~1948年,全国最高产量,铁未超
过180万t,钢未超过100万t。1943年是1949年以前中国
钢产量最高年份,在世界上只占第16位。由于日本帝国主
义的侵略战争和内战的破坏,1949年生产钢铁的企业只有
19个,年产钢仅15.8万t,在世界上居第26位。
5
6
两晋南北朝时,新的灌钢技术兴起了。这种 方法是先将生铁炒成熟铁,然后同生铁一起 加热,由于生铁的熔点低,易于熔化,待生 铁熔化后,它便“灌”入熟铁中,使熟铁增 碳而得到钢。这样,只要配好生熟铁用量的 比例,就能比较准确地控制钢中含碳水平, 再经过反复锻打,就可以得到质地均匀的钢 材。这种方法比较容易掌握,工效提高较大, 因此南北朝以后成为主要炼钢方法。
迄今发掘出年代最早的铸铁残片是山西天马——曲村晋文 化 墓葬中出土的。属于战国早期用白口铸铁制成的产品亦
发掘出十余件[13]。中国工匠为了克服白口 铸铁的脆性,
大约于公元前五世纪发明了适用于铸铁柔化处理的退火技
术,Message Board河南洛阳战国早期 灰坑出土的铁锛,
其内部组织为莱氏体,表面有约1毫米左右的珠光体带。
纪左右,这是金属化学热处理的开端。固体渗碳钢可以制
作更加锋利、细长的兵器,是换代的兵器材料。中国古代
冶金废水处理基本方法50页PPT
1、最灵繁的人也看不见自己的背脊。—Байду номын сангаас非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事,无字句处读书。——周恩来 5、阅读使人充实,会谈使人敏捷,写作使人精确。——培根
冶金废水处理基本方法
•
6、黄金时代是在我们的前面,而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性,但某些时候请收 敛。
•
9、只为成功找方法,不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧,便几乎 能克服 任何恐 惧。因 为,请 记住, 除了在 脑海中 ,恐惧 无处藏 身。-- 戴尔. 卡耐基 。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
反应服从当量定律。采用此法可以处理并 回收利用酸性废水和碱性废水,可以调节 酸性或碱性废水的pH值。
.
14
化学中和法
(一)酸、碱废水(或废渣)中和法 (二)投药中和法 (三)过滤中和法
.
15
化学沉淀法
废水化学沉淀处理法是通过向废水中投加 可溶性化学药剂,使之与其中呈离子状态 的无机污染物起化学反应,生成不溶于或 难溶于水的化合物沉淀析出,从而使废水 净化的方法。
.
18
氧化还原法
废水氧化处理法是利用强氧化剂氧化分解 废水中污染物,以净化废水的方法。
强氧化剂能将废水中的有机物逐步降解成 为简单的无机物,也能把溶解于水中的污 染物氧化为不溶于水、而易于从水中分离 出来的物质。
.
19
常用氧化剂:
①氯类,有气态氯、液态氯、次氯酸钠、 次氯酸钙、二氧化氯等;
.
26
按接触、分离的方式,可分 为:
①静态间歇吸附法 ②动态连续吸附法
.
27
膜分离法
膜分离是利用一种特殊的半透膜,在外界 压力的作用下,不改变溶液的化学形态使 溶液中的一种溶质或溶剂渗透出来,从而 达到分离的目的。
由于膜的不同可以分为超滤、反渗透、纳 滤等。
.
28
电解法
电解法是利用金属的电化学性质,在直流 电的作用下,工业化合物在阳极离解成金 属离子,在阴极还原成金属,从而除去废 水中的工业离子。
系利用装有废水的容器高速旋转形成的离 心力去除废水中悬浮颗粒的方法。
按离心力产生的方式,可分为水旋分离器 和离心机两种类型。
.
9
废水筛滤截留法
利用留有孔眼的装置或由某种介质组成的 滤层截留废水中的悬浮固体的方法。
使用设备有:格栅,用以截阻大块固体污 染物;筛网,用以截阻、去除废水中的纤 维、纸浆等较细小的悬浮物;布滤设备, 用以截阻、去除废水中的细小悬浮物;砂 滤设备,用以过滤截留更为微细的悬浮物。
.
6
.
7
蒸发与结晶
蒸发是依靠加热过程中,使溶液中的溶剂 汽化,从而使溶液得到浓缩的过程。
结晶是利用过饱和溶液的不稳定原理,将 废水中过剩的溶解物质一以结晶的状态析 出,再讲母液分离出来从而得到纯净产品 的过程。
在废水处理中常用结晶的方法,回收有用 物质或去除污染物以达到净化的目的。
.
8
废水离心分离处理法
电解法处理工业废水具有运行可靠、操作 简单、劳动条件好等的特点,但它只适合 处理高浓度的工业废水,对于含工业离子 浓度较低的废水处理因其电耗大、投资成 本高,在含工业废水的处理上未能得到普 遍应用。
投入废水中的化学药剂称为沉淀剂,常用 的有石灰、硫化物和钡盐等。
.Байду номын сангаас
16
根据沉淀剂的不同,可分为:
①氢氧化物沉淀法,即中和沉淀法 ②硫化物沉淀法 ③钡盐沉淀法
.
17
化学混凝法
废水混凝处理法是通过向废水中投加混凝 剂,使其中的胶粒物质发生凝聚和絮凝而 分离出来,以净化废水的方法。
混凝系凝聚作用与絮凝作用的合称。
.
4
重力分离法
利用重力作用使废水中的悬浮物质下沉或 上浮,从而净化废水的一种废水物理处理 法,分为沉降法和上浮法
是最常用、最基本的废水处理方法,应用 的历史较长。
.
5
用沉降法处理废水的构筑物是沉淀池。
沉淀池按水流方向分为三种型式:平流式、 竖流式和辐流式,分别适于处理小流量、 中等流量和大流量的废水。
根据一种溶剂对不同物质具有不同溶解度 这一性质,可将溶于废水中的某些污染物 完全或部分分离出来。
向废水中投加不溶于水或难溶于水的溶剂 (萃取剂),使溶解于废水中的某些污染 物(被萃取物)经萃取剂和废水两液相间 界面转入萃取剂中。
.
24
萃取处理法
萃取操作按处理物的物态可分固——液萃 取、液——液萃取两类。工业废水的萃取 处理属于后者。
操作流程:
①混合,即使废水和萃取剂最大限度地接 触;
②分离,即使轻、重液层完全分离;
③萃取剂再生,即萃取后,分离出被萃取 物,回收萃取剂,重复使用。
.
25
吸附处理法
废水吸附处理法是利用多孔性固体(称为 吸附剂)吸附废水中某种或几种污染物 (称为吸附质),以回收或去除某些污染 物,从而使废水得到净化的方法。
②氧类,有空气中的氧、臭氧、过氧化氢、 高锰酸钾等。
.
20
铁氧体法
按产物生成过程不同,铁氧体沉淀法工艺可 分为中和法和氧化法两种。
①中和法 ②氧化法
.
21
物理化学处理法
水或废(污)水中的污染物在处理过程或 自然界的变化过程中,通过相转移作用而 达到去除的目的,这种处理或变化工程称 为物理化学过程。
冶金废水处理基本方法
.
1
分类
物理法 化学法 物理化学法 生化法
.
2
物理法
废水物理处理法是通过物理作用分离和去 除废水中不溶解的呈悬浮状态的污染物。 处理过程中,污染物的化学性质不发生变 化。
.
3
分类
重力分离法 蒸发与结晶 废水离心分离处理法 废水筛滤截留法 废水高梯度磁分离处理法
.
10
废水高梯度磁分离处理法
废水高梯度磁分离处理法是利用磁场中磁 化基质的感应磁场和高梯度磁场所产生的 磁力从废水中分离出颗粒状污染物或提取 有用物质的方法。
磁分离器可分为永磁分离器和电磁分离器 两类,每类又有间歇式和连续式之分。
.
11
总结
一般情况下,物理处理法所需要的投资和 运行费用较低,所以通常被优先考虑采用, 但它还需与别的方法配合使用。
污染物在物理化学过程中可以不参与化学 变化或化学反应,直接从一相转移到另一 相,也可以经过化学反应后再转移,因此 在物理化学处理过程中可能伴随着化学反 应,但不一定总是伴随化学应。
.
22
常见的物理化学处理过程
萃取处理法 吸附处理法 膜分离法 电解法 离子交换处理法
.
23
萃取处理法
废水萃取处理法是利用萃取剂,通过萃取 作用使废水净化的方法。
此外,还有废水蒸发处理法、废水气液交 换处理法、废水吸附处理法等。
.
12
化学法
化学中和法 化学沉淀法 化学混凝法 氧化还原法 铁氧体法
.
13
化学中和法
废水中和处理法是利用中和作用处理废水, 使之净化的方法。
其基本原理是,使酸性废水中的H+与外 加OH-,或使碱性废水中的OH-与外加的 H+相互作用,生成弱解离的水分子,同 时生成可溶解或难溶解的其他盐类,从而 消除它们的有害作用。
.
14
化学中和法
(一)酸、碱废水(或废渣)中和法 (二)投药中和法 (三)过滤中和法
.
15
化学沉淀法
废水化学沉淀处理法是通过向废水中投加 可溶性化学药剂,使之与其中呈离子状态 的无机污染物起化学反应,生成不溶于或 难溶于水的化合物沉淀析出,从而使废水 净化的方法。
.
18
氧化还原法
废水氧化处理法是利用强氧化剂氧化分解 废水中污染物,以净化废水的方法。
强氧化剂能将废水中的有机物逐步降解成 为简单的无机物,也能把溶解于水中的污 染物氧化为不溶于水、而易于从水中分离 出来的物质。
.
19
常用氧化剂:
①氯类,有气态氯、液态氯、次氯酸钠、 次氯酸钙、二氧化氯等;
.
26
按接触、分离的方式,可分 为:
①静态间歇吸附法 ②动态连续吸附法
.
27
膜分离法
膜分离是利用一种特殊的半透膜,在外界 压力的作用下,不改变溶液的化学形态使 溶液中的一种溶质或溶剂渗透出来,从而 达到分离的目的。
由于膜的不同可以分为超滤、反渗透、纳 滤等。
.
28
电解法
电解法是利用金属的电化学性质,在直流 电的作用下,工业化合物在阳极离解成金 属离子,在阴极还原成金属,从而除去废 水中的工业离子。
系利用装有废水的容器高速旋转形成的离 心力去除废水中悬浮颗粒的方法。
按离心力产生的方式,可分为水旋分离器 和离心机两种类型。
.
9
废水筛滤截留法
利用留有孔眼的装置或由某种介质组成的 滤层截留废水中的悬浮固体的方法。
使用设备有:格栅,用以截阻大块固体污 染物;筛网,用以截阻、去除废水中的纤 维、纸浆等较细小的悬浮物;布滤设备, 用以截阻、去除废水中的细小悬浮物;砂 滤设备,用以过滤截留更为微细的悬浮物。
.
6
.
7
蒸发与结晶
蒸发是依靠加热过程中,使溶液中的溶剂 汽化,从而使溶液得到浓缩的过程。
结晶是利用过饱和溶液的不稳定原理,将 废水中过剩的溶解物质一以结晶的状态析 出,再讲母液分离出来从而得到纯净产品 的过程。
在废水处理中常用结晶的方法,回收有用 物质或去除污染物以达到净化的目的。
.
8
废水离心分离处理法
电解法处理工业废水具有运行可靠、操作 简单、劳动条件好等的特点,但它只适合 处理高浓度的工业废水,对于含工业离子 浓度较低的废水处理因其电耗大、投资成 本高,在含工业废水的处理上未能得到普 遍应用。
投入废水中的化学药剂称为沉淀剂,常用 的有石灰、硫化物和钡盐等。
.Байду номын сангаас
16
根据沉淀剂的不同,可分为:
①氢氧化物沉淀法,即中和沉淀法 ②硫化物沉淀法 ③钡盐沉淀法
.
17
化学混凝法
废水混凝处理法是通过向废水中投加混凝 剂,使其中的胶粒物质发生凝聚和絮凝而 分离出来,以净化废水的方法。
混凝系凝聚作用与絮凝作用的合称。
.
4
重力分离法
利用重力作用使废水中的悬浮物质下沉或 上浮,从而净化废水的一种废水物理处理 法,分为沉降法和上浮法
是最常用、最基本的废水处理方法,应用 的历史较长。
.
5
用沉降法处理废水的构筑物是沉淀池。
沉淀池按水流方向分为三种型式:平流式、 竖流式和辐流式,分别适于处理小流量、 中等流量和大流量的废水。
根据一种溶剂对不同物质具有不同溶解度 这一性质,可将溶于废水中的某些污染物 完全或部分分离出来。
向废水中投加不溶于水或难溶于水的溶剂 (萃取剂),使溶解于废水中的某些污染 物(被萃取物)经萃取剂和废水两液相间 界面转入萃取剂中。
.
24
萃取处理法
萃取操作按处理物的物态可分固——液萃 取、液——液萃取两类。工业废水的萃取 处理属于后者。
操作流程:
①混合,即使废水和萃取剂最大限度地接 触;
②分离,即使轻、重液层完全分离;
③萃取剂再生,即萃取后,分离出被萃取 物,回收萃取剂,重复使用。
.
25
吸附处理法
废水吸附处理法是利用多孔性固体(称为 吸附剂)吸附废水中某种或几种污染物 (称为吸附质),以回收或去除某些污染 物,从而使废水得到净化的方法。
②氧类,有空气中的氧、臭氧、过氧化氢、 高锰酸钾等。
.
20
铁氧体法
按产物生成过程不同,铁氧体沉淀法工艺可 分为中和法和氧化法两种。
①中和法 ②氧化法
.
21
物理化学处理法
水或废(污)水中的污染物在处理过程或 自然界的变化过程中,通过相转移作用而 达到去除的目的,这种处理或变化工程称 为物理化学过程。
冶金废水处理基本方法
.
1
分类
物理法 化学法 物理化学法 生化法
.
2
物理法
废水物理处理法是通过物理作用分离和去 除废水中不溶解的呈悬浮状态的污染物。 处理过程中,污染物的化学性质不发生变 化。
.
3
分类
重力分离法 蒸发与结晶 废水离心分离处理法 废水筛滤截留法 废水高梯度磁分离处理法
.
10
废水高梯度磁分离处理法
废水高梯度磁分离处理法是利用磁场中磁 化基质的感应磁场和高梯度磁场所产生的 磁力从废水中分离出颗粒状污染物或提取 有用物质的方法。
磁分离器可分为永磁分离器和电磁分离器 两类,每类又有间歇式和连续式之分。
.
11
总结
一般情况下,物理处理法所需要的投资和 运行费用较低,所以通常被优先考虑采用, 但它还需与别的方法配合使用。
污染物在物理化学过程中可以不参与化学 变化或化学反应,直接从一相转移到另一 相,也可以经过化学反应后再转移,因此 在物理化学处理过程中可能伴随着化学反 应,但不一定总是伴随化学应。
.
22
常见的物理化学处理过程
萃取处理法 吸附处理法 膜分离法 电解法 离子交换处理法
.
23
萃取处理法
废水萃取处理法是利用萃取剂,通过萃取 作用使废水净化的方法。
此外,还有废水蒸发处理法、废水气液交 换处理法、废水吸附处理法等。
.
12
化学法
化学中和法 化学沉淀法 化学混凝法 氧化还原法 铁氧体法
.
13
化学中和法
废水中和处理法是利用中和作用处理废水, 使之净化的方法。
其基本原理是,使酸性废水中的H+与外 加OH-,或使碱性废水中的OH-与外加的 H+相互作用,生成弱解离的水分子,同 时生成可溶解或难溶解的其他盐类,从而 消除它们的有害作用。
