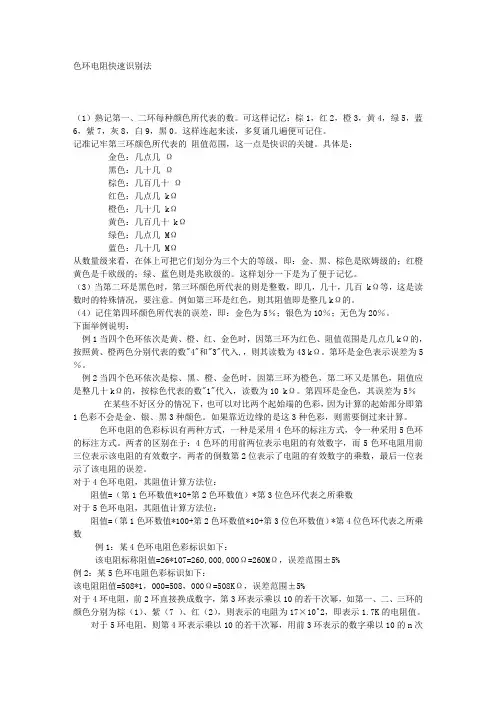

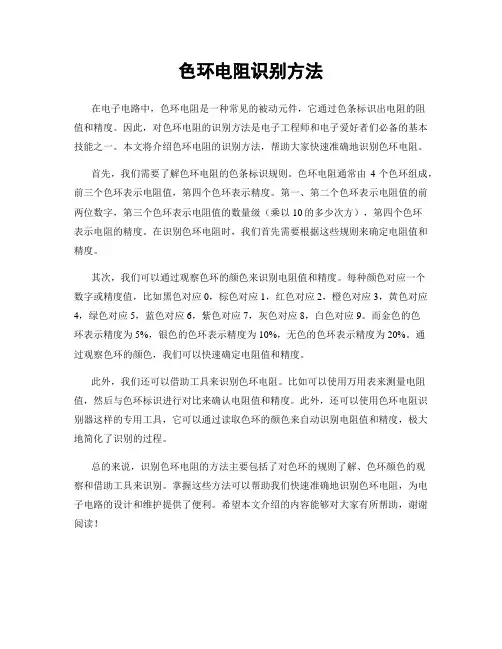

色环电阻快速识别法

色环电阻快速识别法

（1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。

记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。具体是：

金色：几点几Ω

黑色：几十几Ω

棕色：几百几十Ω

红色：几点几kΩ

橙色：几十几kΩ

黄色：几百几十kΩ

绿色：几点几MΩ

蓝色：几十几MΩ

从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙黄色是千欧级的；绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。

（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。例如第三环是红色，则其阻值即是整几kΩ的。

（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。

下面举例说明：

例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。第环是金色表示误差为5％。

例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。第四环是金色，其误差为5％

在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。如果靠近边缘的是这3种色彩，则需要倒过来计算。

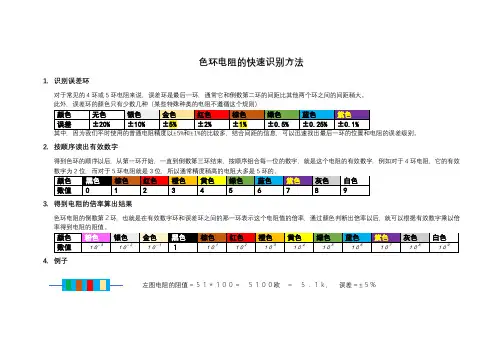

色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。

对于4色环电阻，其阻值计算方法位：

阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数

对于5色环电阻，其阻值计算方法位：

阻值=（第1色环数值*100+第2色环数值*10+第3位色环数值）*第4位色环代表之所乘数

例1：某4色环电阻色彩标识如下：

该电阻标称阻值=26*107=260,000,000Ω=260MΩ，误差范围±5%

例2：某5色环电阻色彩标识如下：

该电阻阻值=508*1，000=508，000Ω=508KΩ，误差范围±5%

对于4环电阻，前2环直接换成数字，第3环表示乘以10的若干次幂，如第一、二、三环的颜色分别为棕（1）、紫（7 ）、红（2），则表示的电阻为17×10^2，即表示1.7K的电阻值。

对于5环电阻，则第4环表示乘以10的若干次幂，用前3环表示的数字乘以10的n次幂（n为第4环表示的数字）。

4色环电阻：

第一色环是十位数，第二色环是个位数，

第三色环是应乘倍数，第四色环是误差率

5色环电阻：

第一色环是百位数，第二色环是十位数，

第三色环是个位数，第四色环是应乘倍数，

第五色环是误差率。

例如:5色环电阻的颜色排列为红红黑黑棕，

则其阻值是220×1=220 Ω，误差±1 ％

5色环电阻通常都是误差±1 ％的金属膜电阻。

[电工知识]过程控制系统模拟信号标准(4-20mA与1-5V)

电马户发表于2010/4/22 15:28:03

标签(TAG)：4-20mA1-5V信号标准

（4-20mA）DC或(1-5V) DC信号制是国际电工委员会(IEC)：过程控制系统模拟信号标准。我国从DDZ-Ⅲ型电动仪表开始采用这一国际标准信号制，仪表传输信号采用（4-20mA）DC，联络信号采用（1-5V）DC，即采用电流传输、电压接收的信号系统。

这种信号制的优点有：现场仪表可实现两线制，所谓两线制即电源、负载串联在一起，有一公共点，而现场变送器与控制室仪表之间的信号联络及供电仅用两根电线。因为信号起点电流为4mA的DC，为变送器提供了静态工作电流，同时仪表电气零点为4mA的DC，不与机械零点重合，这种“活零点”有利于识别断电和断线等故障。而且两线制还便于使用安全栅，利于安全防爆。控制室仪表采用电压并联制信号传输，同一个控制系统所属的仪表之间有公共端，便于与检测仪表、调节仪表、计算机、报警装置配用，并方便接线。

现场仪表与控制室仪表之间的联络信号采用（4-20mA）DC的理由是：因为现场与控制室之间的距离较远，连接电线的电阻较大，如果用电压源信号远传，由于电线电阻与接收仪表输入电阻的分压，将产生较大的误差，而用恒电流源信号作为远传，只要传送回路不出现分支，回路中的电流就不会随电线长短而改变，从而保证了传送的精度。字串7控制室仪表之间的联络信号采用（1-5V）DC的理由是：为了便于多台仪表共同接收同一个信号，并有利于接线和构成各种复杂的控制系统。如果用电流源作联络信号，当多台仪表共同接收同一个信号时，它们的输入电阻必须串联起来，这会使最大负载电阻超过变送仪表的负载能力，而且各接收仪表的信号负端电位各不相同，会引入干扰，而且不能做到单一集中供电。采用电压源信号联络，与现场仪表的联络用的电流信号必须转换为电压信号，最简单的方法就是：在电流传送回路中串接一个250欧姆的标准电阻，把（4-20mA）DC转换为（1-5V）DC，通常由配电器来完成这一任务。

国际电工委员会(IEC)简介：字串5 ，国际电工委员会（International Electro technical Commission）成立于1906年，是世界上成立最早的非政府性国际电工标准化机构，负责有关电工、电子领域的国际标准化工作。IEC的宗旨是，促进电气、电子工程领域中标准化及有关问题的国际合作，增进国际间的相互了解。为实现这一目的，IEC出版包括国际标准在内的各种出版物，并希望各成员在本国条件允许的情况下，在本国的标准化工作中使用这些标准。目前IEC成员国包括了绝大多数的工业发达国家及一部分发展中国家。这些国家拥有世界人口的80%，其生产和消耗的电能占全世界的95%，制造和使用的电气、电子产品占全世界产量的90%。IEC标准的权威性是世界公认的。IEC每年要在世界各地召开一百多次国际标准会议，世界各国的近10万名专家在参与IEC的标准制订、修订工作。我国于1957年成为IEC的执委会成员。
