1梁板结构
梁板结构模板图PPT课件
梁板混凝土构件的模板结构 梁板混凝土构件的支撑体系 梁板混凝土构件的高大模板体系 模板专项施工方案的编制
2011-12
1
一、梁板混凝土构件的模板结构
1 模板结构
设托木、夹木、 竖向立挡＠ 800
面板对接处设 帮条木
梁高＞400时， 应设主、次楞 木，次楞间距 ≯350
与墙交接处设封
口托木
垫
龙
扫 垫
4
一、梁板混凝土构件的模板结构
2 设计计算
永久荷载标准值 ➢ GK1--模板结构自重标准值:胶合板0.35kN/m2 ➢ GK2--新浇混凝土自重标准值：24kN/m3 ➢ GK3--钢筋自重标准值：楼板1.1kN/m3 梁1.5kN/m3 ➢ GK4--新浇混凝土对模板侧压力标准值（取较小值）
a=0.5 a=0.2 a=0.5 a=0.2 a=0.5 a=0.2 a=0.5 a=0.2 a=0.5 a=0.2 a=0.5 a=0.2
(m) (m) (m) (m)
(m)
(m) (m) (m) (m) (m) (m) (m)
1.8 /
/ 1.165 1.432 1.131 1.388 /
/
/
k
1.155
1.185
1.217
20≤H≤30 1.291
32
梁板混凝土构件的模板支撑体系
满堂支撑架（普通型）立杆计算长度系数μ1
立杆间距（m）
1.2×1.2
1.0×1.0
0.9×0.9 0.75×0.75 0.6×0.6
0.4×0.4
步距 （m）
最小跨度4
高宽比≯2
最小跨度5
高宽比≯2.5 最小跨度8
混凝土结构：1-3 双筋矩形截面梁设计
s
KM f c bh 0
2
1 . 25 190 . 65 10 9 . 6 250 425
2
6
0 . 550 s max 0 . 358
a
h0
A s
As a b
x<2as'时双筋截面计算图形
三、公式应用
设计类型Ⅰ
（一）截面设计
已知：弯矩设计值M，截面尺寸b，h，材料强度fy、fc
未知：x，As ´， As （1）判断是否应采用双筋截面进行设计 根据弯矩设计值M及截面宽度b的大小，估计受拉钢筋布 置的层数并选定a，计算出h0和αs值，并与αsb值进行比较。 若αs≤αsb，应采用单筋截面进行设计；否则应采用双筋截 面进行设计。
截面设计时，可偏安全地取受压纵筋合力点Ds与受压混凝土合
力点Ds重合，如图2-24所示。以受压钢筋合力点为力矩中心，可得： KM f y As ( h 0 a s )
若计算中不考虑受压钢筋的作用，则条件x≥2as'即可取消。
双筋截面承受的弯矩较大，相应的受拉钢筋配置较多，一般均能满 足最小配筋率的要求，无需验算ρmin的条件。
x h 0 0 . 1 78 425 76 mm 2 a s 2 45 90 mm
As KM f y ( h0 a s ) 1 . 25 190 . 65 10 300 ( 425 45 )
6
2090 mm
2
（3）选配钢筋，绘制配筋图 选受拉钢筋为3 25＋2 20（As=2101 mm2），配筋如图所示。
1-1梁板结构及单向板计算
♠ （1）按结构的受力形式分类：单向板肋梁楼盖、双向板 肋梁楼盖、井式楼盖、密肋楼盖、无梁楼盖； ♠ （2）按是否施加预应力分类：钢筋混凝土楼盖、预应力 混凝土楼盖（包括无粘结预应力混凝土楼盖P1-2）； ♠ （3）按施工方法分类：现浇式楼盖、装配式楼盖、装配 整体式楼盖（P2）。
♠ 现浇楼盖的刚度大，整体性好，抗震抗冲击性能好，对不 规则平面的适应性强，开洞方便。缺点是模板消耗量大，施 工工期长。 ♠ 装配式楼盖主要用在多层房屋，特别是多层住宅及工业厂 房。优点是施工速度快，节省模板，缺点是楼盖的刚度、整 体性和抗震性能较差。 ♠ 装配整体式楼盖是提高装配式楼盖的刚度、整体性和抗 震性能的一种改进措施，它集中了现浇式和装配式楼盖两者 的优点，克服了不足之处。
♠ (2)主梁纵向布置，次梁横向布置 ♥适用于横向柱距比纵向柱距大得多的情况。它的优点是 减小了主梁的截面高度，增大了室内净高。
♠ (3)只布置次梁，不布置主梁 ♥适用于有中间走道的楼盖。
楼盖结构平面布置时，应注意的问题：
♠ (1)要考虑建筑效果：如应避免把梁，特别是把主梁搁置 在门、窗过梁上，否则将增大过梁的负担，建筑效果也差。 ♠(2)要考虑其它专业工种的要求：如旅馆建筑中，要设置 管线检查井，若次梁不能贯通，需在检查井两侧放置两根 小梁。 ♠(3)在楼、屋面上有机器设备、冷却塔、悬吊装置和隔墙 等地方（集中力作用点处）宜设梁承重。
♠ 符号规定：作用在杆端的弯矩或剪力使杆件绕另一端顺时 针转动为正，反之为负。这样，弯矩传递系数就是正的1／2。
1.2.4 连续梁、板考虑内力重分布的计算
♠(1)内力重分布的概念 ♠ 超静定结构的内力不仅与荷载有关，而且还与结构的 计算简图以及各部分抗弯刚度的比值有关。 ♠钢筋混凝土结构，其截面的受力全过程一般有三个工作阶 段：开裂前的弹性阶段、开裂后的带裂缝阶段和钢筋屈服后 的破坏阶段。
1-2-3 整体式单向板梁板结构-配筋计算与构造要求
1.2.3 配筋计算与构造要求▪板(1) 配筋计算特点按照《混凝土结构设计原理》所介绍受弯构件的设计方法计算受力纵筋，受力纵筋沿短跨方向布置。
一般不验算斜截面承载力。
四周与梁整体连接的单向板，由于拱效应使板中各计算截面弯矩减少，中间跨的跨中截面和中间支座计算弯矩都按减少20％计算，其他截面不减少。
(2) 构造要求板厚宜尽量薄一些，单向板跨厚比不大于30，但不得小于最小厚度（GB50010-2010）。
板中受力钢筋间距：☐当板厚不大于150mm时不宜大于200mm；☐当板厚大于150mm时不宜大于板的1.5倍且不宜大于250mm。
受力钢筋可用弯起式或分离式。
弯起式分离式受力钢筋外伸与锚固：☐采用分离式配筋的多跨板，板底钢筋宜全部伸入支座；支座负弯矩钢筋向跨内延伸的长度应根据负弯矩图确定，并满足钢筋锚固的要求；☐简支板或连续板下部纵向受力钢筋伸入支座的锚固长度不应小于钢筋直径的5倍，且宜伸过支座中心线。
当连续板内温度、收缩应力较大时，伸入支座的长度宜适当增加。
分布钢筋垂直于受力钢筋，直径不宜小于6mm，间距不宜大于250mm，且单位宽度上的配筋不宜小于单位宽度上受力钢筋的15%；当集中荷载较大时，分布钢筋的配筋面积尚应增加，且间距不宜大于200mm。
板面构造钢筋：嵌入墙内的和垂直于主梁的板面内设置☐直径不宜小于8mm，间距不宜大于200mm，且单位宽度内的配筋面积不宜小于跨中相应方向板底钢筋截面面积的1/3。
与梁、墙整体浇筑的单向板非受力方向，钢筋截面面积尚不宜小于受力方向跨中板底钢筋截面面积的1/3。
☐砼梁边、柱边、墙边伸入/4，板内长度不宜小于l砌体墙边钢筋伸入板内长/7。
度不宜小于l☐板角部，宜沿两个方向正交、斜向平行或放射状布置附加钢筋。
▪次梁(1) 配筋计算特点跨中按T形截面计算，支座按矩形截面计算。
正截面按《混凝土结构设计原理》受弯构件抗弯承载力计算，斜截面按《混凝土结构设计原理》受弯构件剪切承载力计算。

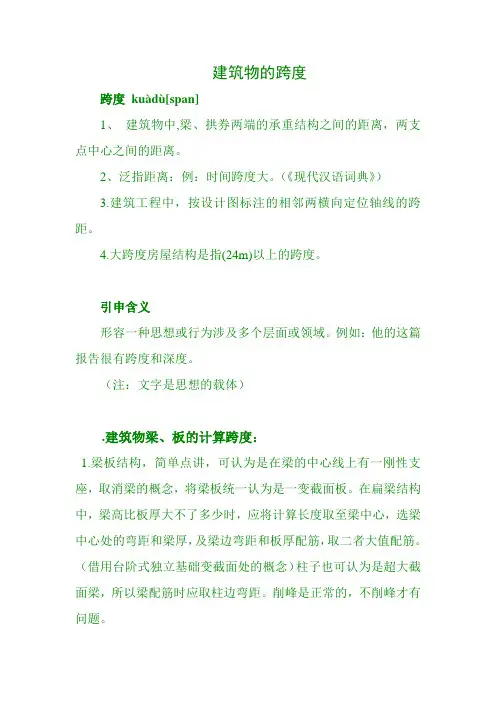

建筑物的跨度
建筑物的跨度跨度kuàdù[span]1、建筑物中,梁、拱券两端的承重结构之间的距离，两支点中心之间的距离。
2、泛指距离：例：时间跨度大。
（《现代汉语词典》）3.建筑工程中，按设计图标注的相邻两横向定位轴线的跨距。
4.大跨度房屋结构是指(24m)以上的跨度。
引申含义形容一种思想或行为涉及多个层面或领域。
例如：他的这篇报告很有跨度和深度。
（注：文字是思想的载体）.建筑物梁、板的计算跨度：1.梁板结构，简单点讲，可认为是在梁的中心线上有一刚性支座，取消梁的概念，将梁板统一认为是一变截面板。
在扁梁结构中，梁高比板厚大不了多少时，应将计算长度取至梁中心，选梁中心处的弯距和梁厚，及梁边弯距和板厚配筋，取二者大值配筋。
（借用台阶式独立基础变截面处的概念）柱子也可认为是超大截面梁，所以梁配筋时应取柱边弯距。
削峰是正常的，不削峰才有问题。
2.纵筋搭接长度为若干倍钢筋直径d，一般情况下，d取钢筋直径的较小值，这是有个前提，即大直径钢筋强度并未充分利用。
否则应取钢筋直径的较大值。
如框架结构顶层的柱子纵筋有时比下层大，d应取较大的钢筋直径，甚至纵筋应向下延伸一层。
其实，两根钢筋放一起，用铁丝捆一下，能起多大用，还消弱了钢筋与混凝土的握裹力。
所以，钢筋如有可能尽量采用机械连接或焊接。
3.钢筋锚固长度为若干倍钢筋直径d，这是在钢筋强度被充分利用的前提下的要求，在钢筋强度未被充分利用时，如梁上小挑沿纵筋，剪力墙的水平筋端部等，锚固长度可折减。
如剪力墙的水平筋端部仅要求有10d的直钩即可。
4.柱子造价在框架结构中是很小的，而在抗震时起的作用是决定性的。
经实验，考虑空间作用时，柱子纵筋加大至计算值的2.5倍左右才可保证塑性铰不出现在柱子上。
可不按计算配筋，大幅度增加纵筋，同时增大箍筋。
5.抗震缝应加大，经统计，按规范要求设的防震缝在地震时有40%发生了碰撞。
故应增大抗震缝间距。
6.锚固?搭接？：例如，中柱节点处，框架梁下纵筋锚入柱内LAE，其搭接长度：2*LAE-柱宽，如钢筋直径25，LAE=40D，柱宽500，2*25*40-500=1500，既其搭接长度，已经达到了1500，远大于1.2*LAE=1200。
梁板的一般构造要求(1)
• 三、板的配筋
• 1、板的受力钢筋 • ①受力钢筋一般布置在板的 受拉区，承担由产生
的 拉应. 力 • ②受力钢筋常采用 HPB235级和 HRB33级5 钢筋。
常用直径为 6mm、8mm 、10mm、12m其m中现浇 板的受力钢筋直径不宜小于 。8mm
• ③受力钢筋最小间距为 70mm，最大间距，当板 厚ｈ≤150时不宜大于 200m，m当板厚ｈ>150时不 宜大于 250m，m且不宜大于 1.5。h
≥30mm
1.5d c≥cmin
d
1、钢筋外边缘至砼外边 缘的距离 称作砼保护层
厚度C。
2、主要作用，一是保护
钢筋不致锈蚀，保证结构
h0
的耐久性；二是保证钢筋
与混凝土间的粘结；三是
≥cmin 1.5d
在火灾等情况下，避免钢 筋过早软化。
a
c≥cmin
3、保护层的最小厚度应 符合规范要求，同时也不
d ≥cmin c≥cmin
板： as= 15~20mm
31
（3）梁宽则由高宽比来确定：一般矩形截面h/b＝2~3 ，T形截 面h/b＝2.5~4。常用梁宽为 120、150、180、200、m3m00，…大于 250mm以后以 为50模mm数递增。
19
3.2.1 梁的一般构造要求
梁、板截面高跨比h/l0参考值
构件种类
简支梁
主梁
连续梁
整体肋形梁
悬臂梁 简支梁
21
• 三、梁的配筋 • 钢筋砼梁中通常配置有纵向受力钢筋、弯起钢筋、
箍筋及架立筋构成的钢筋骨架。当梁的截面高度较 大时，还应在梁侧设置构造钢筋及相应的拉筋。
22
• 三、梁的配筋
• 1、纵向受力钢筋 • 单筋截面
地下工程模板方案
地下工程模板方案一、地下工程模板施工概述：1、冀东油田勘探开发研究中心基础地下工程包括主楼地下室、附楼基础、地下车库三部分。
主楼地下室共两层，地下车库为单层，附楼基础为天然地基。
基础高低错落，又相互连接，构造形式各异。
地下工程按人防标准设计，基础底板、墙体、楼盖均设有后浇带，结构复杂，施工较为困难。
2、模板体系的选择：为适应复杂的结构形式，并达到高质量的外观效果，选择胶合板木龙骨模板体系，钢管扣件架体作为支撑。
3、砼施工缝的位置：砼施工缝的留置关系到砼的浇筑方法及模板安装顺序。
结构平面上施工缝留置在后浇带部位，按后浇带的分布位置将地下模板工程分割为4个施工流水段落。
竖向结构施工缝位置：留置在底板与地梁（向上返梁）之间、底板与立墙根部之间、底板与柱子根部之间、楼盖与柱子交接部位、楼盖与立墙交接部位。
以下对各部位模板施工方法进行表述： 二、底板支模方法底板厚度500mm ，底板边梁高度1200，底板上返梁高度700。
1、底板外围模板：采用砖模。
砂浆砌筑240厚砖墙，面层用1：2.5水泥砂浆抹平，其上做防水层及防水保护层。
如下图示：底板砼在地砼浇注后抹平过程中，按拉线位置预埋钢筋棍，作为梁模板固定的支点。
支模方法如下图示：底板地梁二次支模示意图4、底板高差6.2米部位支模方法：车库与附楼底板上皮标高分别为-8.2m 和-2.0m,两底板在4轴相交处高差达到6200mm ，砼侧压力非常大，而作为单侧墙体模板无法对拉加固。
为此决定先浇筑标高低的底板砼，在二次支模浇筑标高高的砼底板。
立墙模板采用钢管斜支撑，支模方法如下图示：（主楼G 轴底板高差1500处支模方法同此）底板高差部位支模方法示意图该部位砼侧压力、墙模板强度刚度计算复核如下：三、地下工程柱子支模方法1、700×700柱子：地下车库柱子截面尺寸以700×700为主，地下车库层高6米，柱子模板高度5500。
采用8＃槽钢在翼缘上打孔穿对拉螺栓对柱模进行加固。
1.结构的功能要求有哪些方面？各自的含义是什么？
⎪⎪⎪⎭⎫ ⎝⎛20MnT i 20MnSiNb 20MnSiV HRB4001．结构的功能要求有哪些方面？各自的含义是什么？结构的功能要求具体有如下三个方面：安全性、适用性和耐久性。
各自的含义如下：(1)安全性。
在正常施工和正常使用的条件下，结构应能承受可能出现的各种荷载作用和变形而不发生破坏；在偶然事件发生后，结构仍能保持必要的整体稳定性。
例如，厂房结构平时受自重、吊车、风和积雪等荷载作用时，均应坚固不坏，而在遇到强烈地震、爆炸等偶然事件时，容许有局部的损伤，但应保持结构的整体稳定而不发生倒塌。
(2)适用性。
在正常使用时，结构应具有良好的工作性能。
如吊车梁变形过大会使吊车无法正常运行，水池出现裂缝便不能蓄水等，都影响正常使用，需要对变形、裂缝等进行必要的控制。
(3)耐久性。
在正常维护的条件下，结构应能在预计的使用年限内满足各项功能要求，也即应具有足够的耐久性。
例如，不致因混凝土的老化、腐蚀或钢筋的锈蚀等而影响结构的使用寿命。
安全性、适用性和耐久性又概括称为结构的可靠性。
〔例〕下列哪一项不属于结构安全性的要求？（ D ）A ．结构在施工时不发生破坏B ．结构在遇到强烈地震时不倒塌C ．结构在正常使用的条件下,应能承受可能出现的各种荷载作用而不发生破坏D ．在正常使用时,结构不能出现过大的变形〔解析〕结构在正常使用时，不能出现过大的变形，出现过大的变形影响使用，所以是属于适用要求。
故本题的正确答案是D 。
2．平面力系的平衡条件如何应用？答：平面力系的平衡条件在工程中应用广泛，建造师执业考试也常有这方面的题。
应试应当掌握其应用，并应注意分析。
例如，有一简支梁，受集中力如图所示，则支座A 的反力R A 为（ D ）kN 。
A 、1B 、3/4C 、1/2D 、1/4 分析：这是一道应用平衡条件求反力的应用题。
由平衡条件（3），向B 点取距：∑M B =0，R A ×4－1×1＝0，得R A =1/4 kN ，故答案为D 。
梁 板 柱 结构识图课件
板的结构图纸解读，包括厚度、钢筋配置、支撑情况等
01
厚度解读
板的厚度是影响其承载能力和刚度的重要因素。在结构图纸中，通常会
标注板的厚度尺寸。通过解读厚度尺寸，可以了解板的承载能力和变形
性能。
02
钢筋配置解读
钢筋混凝土板中的钢筋配置包括受力钢筋和分布钢筋。受力钢筋主要承
受拉力，分布钢筋则用于固定受力钢筋并保持板的整体性。解读钢筋配
实例二：典型楼板结构图纸解读
楼板的类型与构造
学员应了解钢筋混凝土楼 板、钢-混凝土组合楼板等 不同类型的楼板及其构造 特点。
楼板配筋解读
掌握楼板配筋的基本原则 ，学习如何读取和理解楼 板配筋图纸中的钢筋信息 。
楼板设计要点
了解楼板设计的荷载取值 、计算方法和构造要求， 提高对楼板结构安全性的 认识。
置情况有助于分析板的受力性能和抗震能力。
03
支撑情况解读
板的支撑条件包括支撑类型、支撑间距等。解读支撑情况有助于分析板
在荷载作用下的变形和稳定性。同时，了解板的支撑情况对于板的施工
和设计也具有指导意义。
04
柱的结构识图
柱的基本概念和分类
定义
柱是建筑物中承受垂直荷载的主要构件 ，通常将荷载传递到基础和地中，起 支撑和承重作用。
后视图
与前视图相对应，是柱在 建筑物背面的投影图，内 容与前视图相似。
侧视图
也称为侧立面图，是柱在 建筑物侧面的投影图，通 常显示柱的高度、截面形 状、钢筋配置等信息。
柱的结构图纸解读，包括截面形状、尺寸标注、钢筋配置 等
截面形状
通过结构图纸中的截面形状，可以了解柱的承载能力和稳定性。常见的截面形状有矩形、 圆形、T形等，不同截面形状的柱在承载能力上也有所区别。
国开房屋建筑混凝土结构设计形考作业答案
国家开发大学土木工程本科房屋建筑混凝土结构设计形成性考核题目及答案形考任务一一、选择题（共5小题，每小题10分，共50分）1.（梁板结构体系）主要承担楼（屋）面上的使用荷载，并将荷载传至竖向承重结构，再由竖向承重结构传至基础和地基。
2.（框架结构体系）由梁和柱连接而成，其中梁柱连接处一般为刚性连接，柱支座一般为固定支座。
3.（框架结构体系）的优点是建筑平面布置灵活、使用空间较大，缺点是结构抗侧刚度较小、易产生较大侧移，主要应用于10层以下多层建筑。
4.（框架-剪力墙结构体系）是将框架结构中的部分跨间布置剪力墙或把剪力墙结构的部分剪力墙抽掉改为框架承重。
5.（结构选型）的主要目的是为建筑物选择安全经济的受力体系，主要包括结构体系的选择及结构材料的确定等。
二、判断题（共10小题，每小题5分，共50分）6.混凝土结构是由基础、柱(墙)、梁(板、壳）等混凝土基本构件组成的一个空间骨架受力系统。
（√ ）7.混凝土结构设计，就是根据建筑功能或生产要求，依据一定的力学原理，选用合理的结构形式，并确定各组成构件的尺寸、材料和构造方法的过程。
（√ ）8.梁板结构体系是混凝土结构中最常用的竖向结构体系，被广泛用于建筑中的楼、屋盖结构、基础底板结构等。
（× ）9.框架结构属高次超静定结构，既承受竖向荷载，又承受侧向水平力。
（√ ）10.在剪力墙的墙体内，侧向荷载主要产生向下的压力，竖向荷载产生水平剪力和弯矩。
（× ）11.框架-剪力墙结构体系既保留了框架结构建筑布置灵活、使用方便的优点，又具有剪力墙抗侧刚度大、抗震性能好的优点，同时还可充分发挥材料的强度作用，具有很好的技术经济指标。
（√ ）12.先设计、后勘察、再施工，是工程建设必须遵守的程序。
（× ）13.结构设计的具体内容包括基础结构设计、上部结构设计和构造细部设计。
（√ ）14.结构设计一般可分三个阶段：方案阶段、结构分析与计算阶段、施工图设计阶段。
《建筑结构》第三章_梁板结构课件-1
单向板和双向板
• • 单向板——在荷载作用下，只在一个方向弯曲 或者主 要在一个方向弯曲的板 双向板——在荷载作用下，在两个方向弯曲， 且不能 忽略任一方向弯曲的板
单向板 双向板 均布荷载下单向板与双向板面荷载的传递 12
• 当板的长跨l2与短跨l1之比
大于3时，板面荷载沿长跨 方向的传递可以忽略，可 按沿短跨方向传递考虑； • 除板的四个角部和短边支 座附近，板的大部分区域 呈现单向弯曲。
3.1.2混凝土楼盖结构布置
一、肋形楼盖的荷载传递与计算简图
3 3 P L 1 PL 1 1 1 2 2 f1 f2 48 EI1 48 EI 2
3 P L EI1 1 2 3 P2 L1 EI 2
PP 1 P 2
3 1
P L EI1 P2 L EI 2 1 3 , 3 3 3 P L1 EI 2 L2 EI1 P L1 EI 2 L2 EI91
3 2
肋形楼盖的荷载传递与计算简图
P L EI1 1 3 3 P L1 EI 2 L2 EI1
3 2 3 P2 L1 EI 2 3 3 P L1 EI 2 L2 EI1
若EI1 EI 2 , 则P1 / P和P2 / P随两 方向梁的跨度比L2 / L1的变化？ 若两方向梁的跨度比L2 L1 ,则 P1 / P和P2 / P随两方向梁的抗弯 刚度EI1 / EI 2的变化？
3.1.2混凝土楼盖结构布置
二、单向板肋梁楼盖布置方案 次梁纵向布置，主梁横向布置 次梁横向布置，主梁纵向布置
主梁 次梁
次梁：支承在主梁上的梁 主梁：承受次梁传来荷载的 梁。 超静定结构中，主次梁的关 系是相对的。
主梁 次梁
1-2 整体式单向板梁板结构
§1.2 整体式单向板梁板结构
结构布置方法
板跨1 2.0~3.0m
l ＝次梁24~6m
l ＝2
(1/12~1/18)h l =(1/2~1/3)b h
=主梁35~8m
l ＝3
(1/8~1/14)h l =(1/2~1/3)b h
=
板厚工业楼面：h≥70 mm
民用楼面：h≥60 mm
屋面：h≥70 mm
为使板有足够的刚度，板厚尚应满足：
连续板简支板1 40
l
悬臂板
1
35
l
1
12
l h≥
h≥
h≥
✓直接承受动力荷载和疲劳荷载作用的楼盖；
✓在使用阶段不允许出现裂缝或对裂缝开展有较高要求的楼盖； ✓处于侵蚀性环境及负温下的楼盖。
▪按塑性理论计算
考虑钢筋混凝土构件的塑性性能，一般在弹性计算方法的基础上考虑内力重分布，或直接考虑塑性极限状态。
梁板内力计算方法 ▪按弹性理论计算
按结构力学方法计算。
下列情况下按弹性理论方法计算：。
梁板结构：双向板
l01
l02
如何确定塑性 铰线的位置？
如何确定塑性铰线的位置？
确定塑性铰线位置的原则：
1）对称结构具有对称的塑性铰 线分布； 2）正弯矩部位出现正塑性铰线， 负塑性铰线则出现在负弯矩区域； 3）塑性铰线应满足转动要求。 每条塑性铰线都是两相邻刚性板 块的公共边界，应能随两相邻板 块一起转动，因而塑性铰线必须 通过相邻板块转动轴的交点；
11.3 双向板肋梁楼盖
当板厚远小于板短边边长的1／30，且板的挠度远小 于板的厚度时，双向板内力可按弹性薄板理论计算。 为了工程应用，对六种支承情况的矩形板根据弹性 薄板理论，制成表格见附录8。计算时，只须根据实际 支承情况、荷载情况及短长跨的比值，查出弯矩系数， 便可按下式算得有关弯矩。
m=表中系数×pl012
为了能利用单区格双向板的内力计算表格，将棋盘形布置的活 荷载分解为分解成对称与反对称荷载情况，每种情况的荷载为： 对称情况： g q
2
反对称情况： q
2
l01 l01 l01 l01
Ⅱ 然后，利用单区格双向板的相应表格求得对称荷载和反对称荷 载下当ν＝0时的各区格的最大弯矩值； Ⅰ Ⅰ 最后按公式计算出两种荷载情况的实际弯矩，并进行叠加，即 可求的各区格板跨中最大正弯矩。
4/l01
l0 1 /2
l5单位长度负塑性铰线的受 x l6 x 0, , l5 y l6 y l01 弯承载力：
' m1 M1'u / l02 " m1 M1"u / l02 " " ' ' m M m2 M2 / l 2 2u / l01 u 01
l01/2
m 5x 6x 5y M / l0, ,m
单向梁板结构中主梁的荷载计算单元
单向梁板结构中主梁的荷载计算单元
单向梁板结构中，主梁的荷载计算单元通常是指在结构分析中
将主梁划分为若干个小段，然后对每个小段进行荷载计算的单位。
这样做的目的是为了更精确地分析主梁在不同位置受到的荷载情况，从而更好地评估结构的受力性能和安全性。
在进行主梁的荷载计算时，可以将主梁按照其长度方向进行等分，每个小段即为一个荷载计算单元。
对于每个计算单元，需要考
虑主梁所受到的外部荷载（如活载、静载等）、内部荷载（如弯矩、剪力等）以及其它影响因素，进行详细的荷载计算和结构分析。
在实际工程中，主梁的荷载计算单元的划分需要根据具体的结
构形式、荷载情况和分析要求来确定，通常需要考虑结构的受力性能、荷载传递规律、受力集中区域等因素，以确保荷载计算的准确
性和全面性。
总之，主梁的荷载计算单元是结构分析中的基本单位，通过对
主梁进行合理的划分和详细的荷载计算，可以更全面地了解主梁在
不同位置的受力情况，为结构设计和安全评估提供重要依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主梁
次梁
主梁沿纵向布置
若横向柱距大于纵向柱 距较多时，也可以沿纵 向布置主梁。这样可减 小主 梁的截面高度，从 而增大了室内净高。
在有中间走廊的房屋中， 常可利用中间纵墙承重， 可以只布置次梁而不设主 梁
次梁
主梁
1.2.2 结构的荷载及计算单元
楼盖上的荷载有恒荷载和活荷载两类。 恒荷载包括自重、构造层重、固定设备重等。 活荷载包传力路线是：板~次 梁~主梁~柱(墙)~基 础。肋梁楼盖中的主 梁可以是连续梁，也 可以与柱子构成框架 结构。
将楼板划分成若干个正方形或接近正方形的小区 格，两个方向的梁截面相同，不分主梁和次梁， 都是直接承受板传来的荷载，这种楼盖称为井式 楼盖。井式楼盖的梁是以楼盖四周的柱或墙作为 支承的，两个方向梁的相交点会产生一定数量的 挠度，整个楼盖的变形类似一块很大的双向板。
装配式楼盖，装配整体式楼盖
装配式楼盖、屋盖由预制 构件在现场安装连接而成， 有节约劳动力，加快施工 进度，便于工业化生产和 机械化施工等优点，但结 构的整体性和刚度较差， 在我国多层住宅中应用 最为普遍。
装配整体式楼盖、屋盖是将各预制梁或板(包括叠合梁、叠 合板中的预制部分)，在现 场吊装就位后，通过整结措施和 现浇混凝土构成整体。
根据工程实践，单向板、次梁 和主梁的常用跨度为： 单向板：1.7—2.5m，一般不宜 超过3.0m（荷载较大时宜取较小值）； 次梁：4~6m； 主梁，5~8m。
主梁沿横向布置
主梁和柱可形成横向框架， 其侧向刚度较大。各榀横 向框架间由纵向的次梁联 系，故房屋的整体性较好。 此外，由于主梁与外纵墙 窗户垂直，窗扇高度可取 得大些，对室内采光有利。
确定荷载效应组合的设计值时，恒荷载的分项系数取为 g=1.2(当其效应对结构不利时) 或1.0(当其效应对结构有利时)； 活荷载的分项系数一般情况下取q =1.4，当楼面活荷载标大于 4 kN／m2， q =1.3
计算单元的确定
板带的荷载范围 柱
主梁的荷载范围
主梁
次梁
次梁的荷载范围
1.2.3 钢筋混凝土连续梁、板
近年来，在一些新建的高层 建筑中，整浇楼 盖得到了较 广泛的应用。
现浇楼盖、屋盖易于适应各 种特殊的情况。例如， 平面 形状不规则，有较重的集中设 备荷载，或者有较复杂的洞孔 等。
现浇楼盖、屋盖需要现场支 模和铺设钢筋，混凝土的浇筑 和养护等劳动量大，且工期较 长。
随着施工技术的改 进和工具 式钢模板的广泛应用，以上缺 点正在逐渐被克服。
当l02 /l01的比值较小时，沿长跨方向传递的荷载将不
能略去，这种在两个方向受弯的板 称双向板。双向板 的受力钢筋应沿两个方向配置。
肋梁楼盖和无梁楼盖
用梁将楼板分成多个区格，从而形成整浇的连续 板和连续梁，因板厚也是梁高的一部分，故梁的 截面形状为T形。这种由梁板组成的现浇楼盖，通 常称为肋梁楼盖。随着板区格平面尺寸比的不同， 又可分成单向板肋梁楼盖和双向板肋梁楼盖。
第1章
梁板结构
第1章 梁 板 结 构
梁板结构是工业与民用建筑和构筑物中常
用的结构，例如楼盖和屋盖、筏式基础、挡 土墙、储液池的底板和顶盖，以及楼梯、阳 台和雨篷等。 楼盖和屋盖是最典型的梁板结构。
按施工方法分:
-----楼盖、屋盖有： 现浇式 装配式 装配整体式三种。
现浇楼盖、屋盖的整体性好，刚度大，抗渗性好
荷载向两个方向传递的多少，将随着板区格的长边计算跨度l02与 短边计算跨度l01的比值而变化。当l02 /l01的比值较大时，板上的荷 载主要沿l01方向传递给支承构件，而沿l02方向传递的荷载很少， 以至可以略去。
这种主要沿短跨受弯的板称单向板，又称梁式板。单向板的受力 钢筋应沿短向配置，沿长向仅按构造配筋。
现浇的钢筋混凝土梁，均可简化成集中于一点的支承 链杆。梁板能自由转动，但忽略支承构件的竖向变形， 即支座无沉降。
主梁可支承于砖柱上，也可与钢筋混凝土柱现浇在一起。对于 前者，可视为铰支承；对于后者，应根据梁和柱的抗弯线刚度 比值而定，如果梁比柱的抗弯线刚度大很多(如大于5)，仍可将 主梁视为铰支于钢筋混凝土柱上的连续梁进行计算，否则应按 框架横梁设计。
不设梁，而将板直接支承在柱上的楼盖 称为无梁楼盖,无梁楼盖与柱构成板柱 结构，在柱的上端通常还设置柱帽。
§1.2 整体式单向板肋梁楼盖
单向板肋梁楼盖的设计步骤为： ①结构平面布置，并初步拟定板厚和主、次梁的截面尺寸； ②荷载计算； ③确定梁、板的计算简图； ④梁、板的内力计算； ⑤截面计算，配筋及构造处理； ⑥绘制施工图
恒荷载的标准值由所确定的构件尺寸和构造等，根据材料单位 体积的重量计算。
民用 建筑楼面上的均布活荷载标准值可以从《建筑结构荷载规 范》(GBJ9—87)，根据房屋类别查得。例如，住宅为．1.5kN ／m2教室为2. 5kN／m2 、藏书室为5.0 kN／m2等。 工业建筑楼面活荷载，在生产、使用或检修、安装时，由设备、 管道、 运输工具等产生的局部荷载，均应按实际情况考虑， 可采用等效均布活荷载代替
§ 1.1 概 述
楼盖、屋盖的结构型式主要有单向板肋梁楼盖、双向板肋梁楼盖、 无梁楼盖和井式楼盖等四种。
单向板和双向板
楼板承受着竖向荷载，当板 面较大时，可设梁将板划分 成多个区格。每一板区格一 般四边都有梁或墙支承着， 对于两对边支承的板，竖向 荷载将通过板的受弯传到两 对边的支承梁或墙上.
l02 l01
----按弹性方法的内力计算
钢筋混凝连续梁、板的内力计算方法有： ①按弹性方法计算； ②按考虑内力重分布；
按弹性方法计算时，梁、板的内力可按《结构力学》中讲述的方法计算。
按弹性方法计算 1．计算简图
连续梁、板的计算简图，应解决支承条件、计算跨 数和计算跨度三个问题。 支承条件：对于板和次梁，不论其支承是砌体还是
1.2.1 结构平面布置
单向板肋梁楼盖中，次梁的间距决定了板的跨度，主 梁的间距决定了次梁的跨度，柱距则决定了主梁的跨 度。
进行结构平面布置时，应综合考虑建筑功能、造价及施工条件等，合理确定梁 的平面布置。对于平面尺寸不大的楼盖，可不设柱子，当需设柱时，柱网一般 应布置成矩形或正方形，梁、板一般均应布置成等跨或接近等跨的。
