直接和间接带隙半导体
论述半导体光吸收机制及各自特点
半导体光吸收机制是半导体物理学中一个重要的研究领域，它涉及到光子和半导体中的电子相互作用。
在光的照射下，半导体中的电子会吸收能量，从而改变其状态，并将部分能量以光的形式辐射出去。
下面将详细介绍几种常见的半导体光吸收机制及其特点。
1. 直接带隙半导体：这类半导体具有很高的吸收系数，即单位时间内单位面积吸收的光子数量。
直接带隙半导体吸收的光子能量等于直接带隙的能量差。
当光子能量大于直接带隙能量时，电子会从价带跃迁到导带，形成电子-空穴对。
这种机制的优点是效率高，但缺点是需要高能光子才能产生吸收，限制了其在短波长光的吸收。
2. 间接带隙半导体：这类半导体的吸收机制与直接带隙不同，它需要两个光子才能完成吸收过程。
第一个光子将价带电子激发到导带，产生带内激子。
第二个光子作用于激子，将其分裂成自由电子和空穴对。
这种机制的优点是可以在较宽的光谱范围内吸收光，缺点是吸收系数较低。
3. 表面等离子体吸收：表面等离子体吸收机制是一种新型的半导体光吸收机制，它利用金属和半导体之间的界面产生等离子体共振，从而实现高效的光吸收。
这种机制的优点是吸收效率高，可以覆盖较宽的光谱范围，缺点是需要特殊的材料和结构。
4. 激子吸收：在某些半导体材料中，激子是一种重要的光吸收机制。
激子是由电子和空穴组成的复合物，它可以吸收光子并转化为自由电子和空穴对。
这种机制的优点是可以在较长波长范围内吸收光，缺点是吸收系数较低。
这些机制各有特点，适用于不同的应用场景。
例如，直接带隙半导体适用于短波长光的吸收，而表面等离子体吸收适用于宽光谱范围的高效光吸收。
在实际应用中，需要根据具体需求选择合适的吸收机制。
此外，随着技术的发展，新型的光吸收机制也在不断涌现，为半导体光吸收领域带来了新的机遇和挑战。

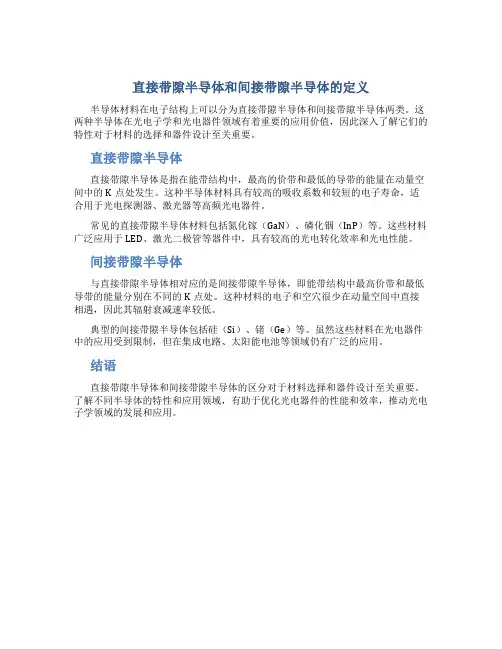

直接带隙半导体和间接带隙半导体的定义
直接带隙半导体和间接带隙半导体的定义
半导体材料在电子结构上可以分为直接带隙半导体和间接带隙半导体两类。
这两种半导体在光电子学和光电器件领域有着重要的应用价值，因此深入了解它们的特性对于材料的选择和器件设计至关重要。
直接带隙半导体
直接带隙半导体是指在能带结构中，最高的价带和最低的导带的能量在动量空间中的K点处发生。
这种半导体材料具有较高的吸收系数和较短的电子寿命，适合用于光电探测器、激光器等高频光电器件。
常见的直接带隙半导体材料包括氮化镓（GaN）、磷化铟（InP）等。
这些材料广泛应用于LED、激光二极管等器件中，具有较高的光电转化效率和光电性能。
间接带隙半导体
与直接带隙半导体相对应的是间接带隙半导体，即能带结构中最高价带和最低导带的能量分别在不同的K点处。
这种材料的电子和空穴很少在动量空间中直接相遇，因此其辐射衰减速率较低。
典型的间接带隙半导体包括硅（Si）、锗（Ge）等。
虽然这些材料在光电器件中的应用受到限制，但在集成电路、太阳能电池等领域仍有广泛的应用。
结语
直接带隙半导体和间接带隙半导体的区分对于材料选择和器件设计至关重要。
了解不同半导体的特性和应用领域，有助于优化光电器件的性能和效率，推动光电子学领域的发展和应用。

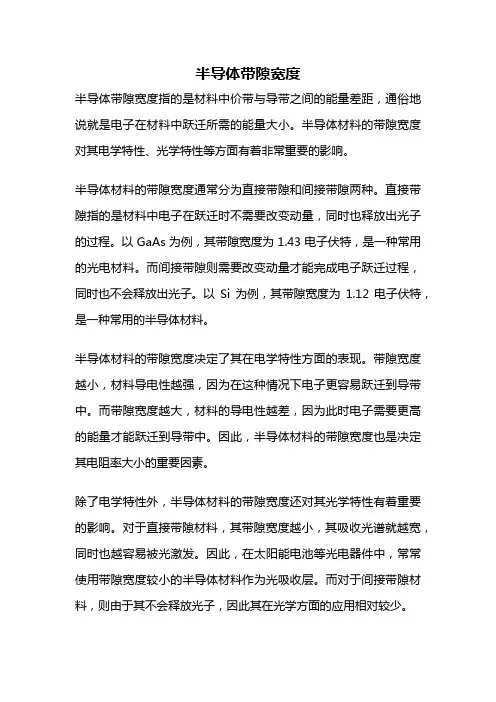

半导体带隙宽度
半导体带隙宽度
半导体带隙宽度指的是材料中价带与导带之间的能量差距，通俗地说就是电子在材料中跃迁所需的能量大小。
半导体材料的带隙宽度对其电学特性、光学特性等方面有着非常重要的影响。
半导体材料的带隙宽度通常分为直接带隙和间接带隙两种。
直接带隙指的是材料中电子在跃迁时不需要改变动量，同时也释放出光子的过程。
以GaAs为例，其带隙宽度为1.43电子伏特，是一种常用的光电材料。
而间接带隙则需要改变动量才能完成电子跃迁过程，同时也不会释放出光子。
以Si为例，其带隙宽度为1.12电子伏特，是一种常用的半导体材料。
半导体材料的带隙宽度决定了其在电学特性方面的表现。
带隙宽度越小，材料导电性越强，因为在这种情况下电子更容易跃迁到导带中。
而带隙宽度越大，材料的导电性越差，因为此时电子需要更高的能量才能跃迁到导带中。
因此，半导体材料的带隙宽度也是决定其电阻率大小的重要因素。
除了电学特性外，半导体材料的带隙宽度还对其光学特性有着重要的影响。
对于直接带隙材料，其带隙宽度越小，其吸收光谱就越宽，同时也越容易被光激发。
因此，在太阳能电池等光电器件中，常常使用带隙宽度较小的半导体材料作为光吸收层。
而对于间接带隙材料，则由于其不会释放光子，因此其在光学方面的应用相对较少。
半导体材料的带隙宽度是其性能表现的重要因素之一。
不同的应用场景需要选择不同带隙宽度的材料，以充分发挥其电学和光学特性。
随着半导体技术的不断发展，人们对于带隙宽度的研究也将更加深入，为半导体电子学和光电学领域的发展带来更多可能。
半导体技术名词解释题
半导体技术名词解释题1、半导体：半导体指常温下导电性能介于导体与绝缘体之间的材料。
2、本征半导体：本征半导体是完全不含杂质且无晶格缺陷的纯净半导体。
3、直接带隙半导体：直接带隙半导体是导带底和价带顶在k空间中处于同一位置的半导体。
4、间接带隙半导体：间接带隙半导体材料导带底和价带顶在k空间中处于不同位置。
5、极性半导体：在共价键化合物半导体中，含有离子键成分的半导体为极性半导体。
6、能带、允带、禁带：当N个原子相互靠近结合成晶体后，每个电子都要受到周围原子势场的作用，其结果是每个N度简并的能级都分裂成N个彼此相距很近的能级，这N个能级组成一个能带。
此时电子不再属于某个原子而是在晶体中做共有化运动，分裂的每个能带都称为允带，允带包含价带和导带两种。
允带间因为没有能级称为禁带。
7、半导体的导带：半导体的导带是由自由电子形成的能量空间。
即固体结构内自由运动的电子所具有的能量范围。
8、半导体的价带：价带是指半导体或绝缘体中，在0K时能被电子占满的最高能带。
9、禁带宽度：禁带宽度是指导带的最低能级和价带的最高能级之间的能。
10、带隙：带隙是导带的最低点和价带的最高点的能量之差。
11、宽禁带半导体材料：一般把禁带宽度E g≥ 2.3 eV的半导体材料归类为宽禁带半导体材料。
12、绝缘体的能带结构：绝缘体中导带和价带之间的禁带宽度比较大，价带电子难以激发并跃迁到导带上去，导带成为电子空带，而价带成为电子满带，电子在导带和价带中都不能迁移。
13、杂质能级：杂质能级是指半导体材料中的杂质使严格的周期性势场受到破坏，从而有可能产生能量在带隙中的局域化电子态,称为杂质能级。
14、替位式杂质：杂质原子进入半导体硅以后，杂质原子取代晶格原子而位于晶格点处，称为替位式杂质。
15、间隙式杂质：杂质原子进入半导体以后，杂质原子位于晶格原子间的间隙位置，称为间隙式杂质。
16、施主杂质比晶格主体原子多一个价电子的替位式杂质，它们在适当的温度下能够释放多余的价电子，从而在半导体中产生非本征自由电子并使自身电离。
直接带隙半导体和间接带隙半导体吸收

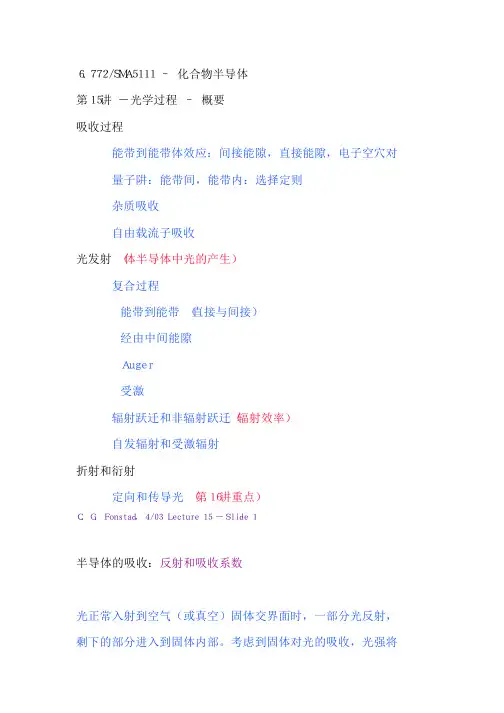

称为Ｆｒａｎｚ－Ｋｅｌｄｙｓｈ 效应． ＧａＡｓ 例子（右）
见图 ５．２： Ｓｗａｍｉｎａｔｈａｎ， Ｖ． ａｎｄ Ｍａｃｒａｎｄｅｒ， Ａ．Ｔ．， Ｍａｔｅｒｉａｌｓ Ａｓｐｅｃｔｓ ｏｆ ＧａＡｓ ａｎｄ ＩｎＰ Ｂａｓｅｄ Ｓｔｒｕｃｔｕｒｅｓ． Ｅｎｇｌｅｗｏｏｄ Ｃｌｉｆｆｓ， Ｎ．Ｊ．： Ｐｒｅｎｔｉｃｅ－Ｈａｌｌ， １９９１． Ｃ． Ｇ． Ｆｏｎｓｔａｄ， ４／０３ Ｌｅｃｔｕｒｅ １５ － Ｓｌｉｄｅ ９
Ｒ（λ） 为交界处的反射系数。在涉及Ｒ（λ）之前，我们先讨论α（λ）．
Ｃ． Ｇ． Ｆｏｎｓｔａｄ， ４／０３ Ｌｅｃｔｕｒｅ １５ － Ｓｌｉｄｅ ２
半导体的吸收 – 能级系统 我们将着眼于体系统和量子阱系统的能级跃迁
Ｌｅｃｔｕｒｅ １５ － Ｃ． Ｇ． Ｆｏｎｓｔａｄ， ４／０３ Ｓｌｉｄｅ ３
半导体的吸收 － ０ Ｋ附近的激子吸收
在超低温下观察到的结构 光谱的吸收峰是 在超低温、 少量光子的 条件下获得的。 （图像原稿删除） 注意电子－空穴对 吸收光谱里陡峭 的上升沿， 对照比较忽略激子 吸收的ｂｕｌｋ ｔｈｅｏｒｙ结果 （图中虚线表示）
半导体吸收 －自由载流子（空穴）吸收
价带自由载流子吸收
注意：电子的自由载流子 吸收光谱有一个简单的λ２关系， 而对于空穴自由载流子的
吸收光谱，由于多重价带
的影响， 变得非常复杂，
在价带和价带的共振处 （图删除）
存在峰值。
见图 ５．１０： Ｓｗａｍｉｎａｔｈａｎ， Ｖ． ａｎｄ Ｍａｃｒａｎｄｅｒ， Ａ．Ｔ．， Ｍａｔｅｒｉａｌｓ Ａｓｐｅｃｔｓ ｏｆ ＧａＡｓ ａｎｄ ＩｎＰ Ｂａｓｅｄ Ｓｔｒｕｃｔｕｒｅｓ． Ｅｎｇｌｅｗｏｏｄ Ｃｌｉｆｆｓ， Ｎ．Ｊ．： Ｐｒｅｎｔｉｃｅ－Ｈａｌｌ， １９９１． Ｌｅｃｔｕｒｅ １５ － Ｓｌｉｄｅ １２ Ｃ． Ｇ． Ｆｏｎｓｔａｄ， ４／０３
简述直接带隙半导体及间接带隙半导体材料的发光过程
简述直接带隙半导体及间接带隙半导体材料
的发光过程
直接带隙半导体是指能带结构中价带和导带之间的带隙较小，电子在吸收能量后直接从价
带跃迁至导带，释放出光能的材料。
直接带隙半导体的发光过程如下：
1. 激发：通过外部能量输入，如光照、电子注入等，将电子从价带激发到导带。
这个过程可以
使电子获得足够的能量以克服带隙的能量差。
2. 跃迁：被激发的电子在导带内形成激发态，通过辐射、非辐射或受激复合等过程跃迁回价带。
其中最常见的是辐射跃迁，即电子向低能级跃迁时释放出光子能量。
3. 发射：跃迁后的电子返回价带，并将多余的能量以光子的形式释放出来。
这些光子的能量对
应着发光的频率和波长。
间接带隙半导体是指能带结构中价带和导带之间的带隙较大，电子在吸收能量后需要通过与其
他电子或晶格振动相互作用才能完成跃迁的材料。
间接带隙半导体的发光过程与直接带隙半导
体有所不同：
1. 激发：与直接带隙半导体类似，通过外部能量输入将电子从价带激发到导带。
2. 跃迁：被激发的电子在导带内形成激发态，但由于带隙较大，电子不能直接跃迁回价带，而
是经过一系列非辐射跃迁过程。
3. 发射：在非辐射跃迁过程中，激发态电子与其他电子或晶格振动发生相互作用，逐渐丧失能量。
最终，电子返回价带时会以光子的形式释放出能量。
总的来说，直接带隙半导体的发光过程较为高效，电子通过简单的辐射跃迁就能释放出光能；
而间接带隙半导体的发光过程相对低效，需要通过非辐射跃迁才能完成能量的释放。
半导体物理学名词解释.
半导体物理学名词解释1.能带：在晶体中可以容纳电子的一系列能2.允带：分裂的每一个能带都称为允带。
3.直接带隙半导体：导带底和价带顶对应的电子波矢相同间接带隙半导体：导带底和价带顶对应的电子波矢不相同4、施主杂质：能够施放电子而在导带中产生电子并形成正电中心的杂质，称为施主杂质。
施主能级：被施主杂质束缚的电子的能量状态称为施主能级。
5、受主杂质：能够能够接受电子而在价带中产生空穴，并形成负电中心的杂质，称为受主杂质。
受主能级：被受主杂质束缚的空穴的能量状态称为受主能级。
6、本征半导体：本征半导体就是没有杂质和缺陷的半导体。
7、禁带宽度：导带底与价带顶之间的能量差。
8、禁带：（导带底与价带顶之间能带）9、价带：（0K 条件下被电子填充的能量最高的能带）10、导带：（0K 条件下未被电子填充的能量最低的能带）11、迁移率：表示单位场强下电子的平均漂移速度，单位cm^2/(V ·s)。
12、有效质量：的作用。
有效质量表达式为：，速度：13、电子：带负电的导电载流子，是价电子脱离原子束缚后形成的自由电子，对应于导带中占据的电子空穴：带正电的导电载流子，是价电子脱离原子束缚后形成的电子空位，对应于价带中的电子空位14、费米分布：大量电子在不同能量量子态上的统计分布。
费米分布函数为：15、漂移运动：载流子在电场作用下的运动。
扩散运动：载流子在浓度梯度下发生的定向运动。
16、本征载流子：就是本征半导体中的载流子（电子和空穴），即不是由掺杂所产生出来的。
17、产生：电子和空穴被形成的过程222*dk Ed h m n =E E Fe Ef 011)(-+=直接复合：导带中的电子越过禁带直接跃迁到价带，与价带中的空穴复合，这样的复合过程称为直接复合间接复合：导带中的电子通过禁带的复合中心能级与价带中的空穴复合，这样的复合过程称为间接复合。
复合率：单位时间单位体积内复合的电子-空穴对数。
18、散射：载流子与其它粒子发生弹性或非弹性碰撞，碰撞后载流子的速度的大小和方向发生了改变。
sic带隙类型
sic带隙类型半导体中的能带结构是决定其电学性质的重要因素之一。
SIC（碳化硅）是一种广泛应用于半导体器件中的材料，具有多种不同的带隙类型，本文将介绍三种常见的SIC带隙类型。
1. 直接带隙（Direct Bandgap）直接带隙是指价带和导带之间的能量差在动量空间中为零。
在SIC 材料中，直接带隙的能量差值较小，电子可以通过吸收或发射光子的方式跃迁到导带或从导带跃迁回价带。
这种带隙类型对于光电器件的应用非常重要，如光电二极管和激光器等。
2. 间接带隙（Indirect Bandgap）间接带隙是指价带和导带之间的能量差在动量空间中不为零。
在SIC材料中，间接带隙的能量差值较大，电子跃迁的过程中需要与晶格振动相互作用，从而导致能量和动量都需要守恒。
这种带隙类型对于光电器件的应用相对较少，因为电子跃迁的过程中有较大的能量和动量损失。
3. 延迟态带隙（Delayed Transition Bandgap）延迟态带隙是介于直接带隙和间接带隙之间的一种带隙类型。
在SIC材料中，延迟态带隙的能量差值较小，但在动量空间中仍有一定的非零值。
延迟态带隙的特点使得SIC材料在一些特定的光电器件应用中具有优势，如光电晶体管和太阳能电池等。
在SIC材料中，带隙类型的不同直接影响着其电学性质和光学性质。
直接带隙的SIC材料具有较高的光吸收系数和较高的激子寿命，适用于光电器件中的光吸收和发射过程。
间接带隙的SIC材料由于能量和动量的损失较大，其光吸收和发射效率较低。
延迟态带隙的SIC材料则介于直接带隙和间接带隙之间，在一些特定应用中具有较好的性能。
除了带隙类型，SIC材料的带隙能量也是影响其性质的重要因素。
一般而言，带隙能量越大，材料的导电性越差，光吸收能力越弱。
因此，根据具体的应用需求，可以选择合适的SIC材料和带隙类型。
SIC材料具有多种不同的带隙类型，包括直接带隙、间接带隙和延迟态带隙。
这些带隙类型对于SIC材料的电学性质和光学性质具有重要影响，进而影响其在光电器件中的应用。
直接和间接带隙半导体课件
14
主要半导体器件所用材料及原理
PPT学习交流
15
展望
微电子学、光电子学 军事应用 新技术、新材料、新结构、新现象
PPT学习交流
16
半导体发展趋势
硅在可预见的将来依然是主要元素 化合物半导体材料在品种上、品质上将会得到进一步
的发展，重点将是GaAs、InP、GaN等 大直径单晶制备技术及超精度晶片加工工艺将得到进
直接和间接带隙半导体
PPT学习交流
1
主要内容
半导体定义及其性质 什么是带隙 直接带隙和间接带隙半导体的性质、区别 半导体的应用 半导体的发展趋势
PPT学习交流
2
什么是半导体
半导体：电阻率介于金属和绝缘体之间并有负的电 阻温度系数的物质称为半导体,换句话说半导体是导 电性可受控制，范围可从绝缘体至导体之间的材料。
一步的发展 低维结构材料进一步发展 相关检测技术发展
PPT学习交流
17
半导体的发展历史
21世纪是信息技术的世纪，而半导体材料的发展则是推动信息时代前进的 原动力，作为现代高科技的核心，半导体材料的研究和新材料的开发一直 是人们关注的重点。
PPT学习交流
6
本征光的吸收
半导体吸收光子使电子由价带激发到导带，形成 电子-空穴对的过程就叫本征光吸收。
光子能量满足的条件是：
准动量守恒条件是：
h Eg
hkrhkrp rphoton
PPT学习交流
7
两种跃迁方式
1.竖直跃迁（直接光吸收过程） 对应于导带底和价带顶在k空间相同点的情况
能量守恒： Eg h
对应于导带边和价带边在k空间不同点的情况
由上图可以看出，单纯吸收光子从价带顶跃迁到导带底，电子
名词解释(半导体物理)
直接带隙半导体：导带边和价带边处于k空间相同点的半导体通常被称为直接带隙半导体。
电子要跃迁的导带上产生导电的电子和空穴（形成半满能带）只需要吸收能量。
例子有GaAs，InP,InSb。
间接带隙半导体：导带边和价带边处于k空间不同点的半导体通常被称为间接带隙半导体。
形成半满能带不只需要吸收能量，还要该变动量。
例子有Ge，Si。
准费米能级：非平衡态的电子与空穴各自处于热平衡态--准平衡态,可以定义EFn、EFp分别为电子和空穴的准费米能级。
有效质量：在讨论半导体的载流子在外场力的作用下的运动规律时，由于载流子既受到外场的作用，又受到晶体内部周期性势场的作用，只要将内部势场的复杂作用包含在引入的有效质量中，并用它来代替惯性质量，就可以方便地采用经典力学定律来描写。
由于晶体的各向异性，有效质量和惯性质量不一样，它是各向异性的。
有效质量是半导体内部势场的概括。
纵向有效质量和横向有效质量：由于半导体材料的k空间等能面是椭球面，有效质量是各向异性的。
在回旋共振实验中，当磁感应强度相对晶轴有不同取向时，可以得到为数不等的吸收峰，在分析时引入纵向有效高质量和横向有效质量表示旋转椭球等能面在长轴方向和短轴方向上的有效质量的差别。
是晶体各向异性的反映。
扩散长度: 指的是非平衡载流子在复合前所能扩散深入样品的平均距离,它由扩散系数和材料的非平衡载流子的寿命决定,即L=√Dt。
牵引长度：是指非平衡载流子在电场E作用下，在寿命t时间内所漂移的的距离, 即L(E)=Eut,有电场,迁移率和寿命决定。
费米能级：表示系统处于热平衡状态时，在不对外做功的情况下，增加一个电子所引起系统能量的变化。
它标志了电子填充能级水平，与温度，材料的导电类型以及掺杂浓度等因素有关。
电子亲和势：表示要使得半导体导带底的电子逃逸出体外（相对于真空能级）所需的最小能量，对半导体材料而言，它与导电类型，掺杂浓度无关。
复合中心：半导体中的杂质和缺陷可以在禁带中形成一定的能级，对非平衡载流子的寿命有很大的影响。
直接带隙半导体和间接带隙半导体的发光过程
直接带隙半导体和间接带隙半导体的发光过程直接带隙半导体和间接带隙半导体，这听上去有点儿高大上，但其实它们的发光过程可以用简单的语言来解释。
想象一下，直接带隙半导体就像一个热情四溢的舞者，能够在舞台上毫不费力地闪耀出美丽的光芒。
它们的发光过程非常直接，电子从高能态跃迁到低能态时，能量以光的形式释放出来。
就好像是你在派对上，跳得特别开心，突然有个闪光的瞬间，大家都在拍手叫好，那个光辉就来源于你快乐的舞步。
再说说间接带隙半导体。
它们的发光过程就像是一场复杂的舞蹈，偶尔需要一些额外的帮助才能显现出美丽的光。
这里的电子可不那么简单，它们在能量状态间跳跃的时候，必须先碰到一个声子——这可是个小伙伴，给它们提供动力。
这就好比是你在跳舞的时候，身边突然来了个朋友，给你加油打气，你才有劲儿继续摇摆。
发光不是直接的，它要经过一些额外的“热身”，这使得发光过程变得有些曲折，慢慢来，才会绽放出光彩。
直接带隙的半导体，比如说砷化镓，简直就像是天生的明星。
它们在激发下，几乎瞬间就能发出明亮的光，特别适合用在LED灯和激光器上。
想想那些闪闪发光的小灯泡，真的是一眼就让人心情大好，仿佛整个人都被光芒包围。
而间接带隙的半导体，比如说硅，虽然它的发光过程不那么迅速，但也有它独特的魅力。
虽然发光效率较低，但它们在电子产品中的应用可谓是不可或缺，像是默默奉献的英雄，给我们带来便利。
说到应用，直接带隙半导体可真是大显身手。
在手机屏幕里、电视机的背光源，都是它们的身影。
每当你打开手机，看到那些色彩鲜艳的图像，直接带隙半导体就像是幕后大咖，默默贡献着光彩。
相对而言，间接带隙半导体则更常出现在太阳能电池和电脑芯片里。
虽然它们不怎么发光，但它们在能量转换方面的表现可一点也不差，简直是把阳光的能量化为实实在在的电力，真是功不可没。
在发光过程中，直接和间接带隙的区别就像是喝咖啡的不同方式。
直接带隙就像你一口气喝完了香浓的咖啡，清爽又提神；而间接带隙则像慢慢品味，每一口都要细细琢磨，才能感受到那份独特的风味。
直接带隙和间接带隙的区别与特点
直接带隙和间接带隙的区别是：直接带隙的半导体导带上电子是由价带受激发直接跃迁导致的，而间接带隙的半导体导带上的电子是由价带受激发跃迁至导带后还要有个弛豫的过程才能到导带底。
这个过程中会有一部分能量以声子的形式浪费掉，从能量利用的角度上来说，直接带隙的半导体对光的利用率更好。
直接带隙和间接带隙的特点一、直接带隙半导体材料就是导带最小值（导带底）和满带最大值在k空间中同一位置。
电子要跃迁到导带上产生导电的电子和空穴（形成半满能带）只需要吸收能量。
二、间接带隙半导体材料导带最小值（导带底）和满带最大值在k空间中不同位置。
形成半满能带不只需要吸收能量，还要改变动量。
三、间接带隙半导体材料导带最小值（导带底）和满带最大值在k空间中不同位置。
电子在k状态时的动量是（h/2pi）k，k不同，动量就不同，从一个状态到另一个必须改变动量。
扩展资料：一、半导体激光器又称激光二极管，是用半导体材料作为工作物质的激光器。
由于物质结构上的差异，不同种类产生激光的具体过程比较特殊。
二、常用工作物质有砷化镓（GaAs）、硫化镉（CdS）、磷化铟(InP)、硫化锌(ZnS)等。
激励方式有电注入、电子束激励和光泵浦三种形式。
三、半导体二极管激光器是最实用最重要的一类激光器。
它体积小、寿命长，并可采用简单的注入电流的方式来泵浦其工作电压和电流与集成电路兼容，因而可与之单片集成。
四、半导体激光器件，可分为同质结、单异质结、双异质结等几种。
同质结激光器和单异质结激光器在室温时多为脉冲器件，而双异质结激光器室温时可实现连续工作。
五、并且还可以用高达GHz的频率直接进行电流调制以获得高速调制的激光输出。
由于这些优点，半导体二极管激光器在激光通信、光存储、光陀螺、激光打印、测距以及雷达等方面以及获得了广泛的应用。
直接和间接带隙半导体
直接和间接带隙半导体在半导体物理学中，带隙是指电价带和导带之间的能量差。
半导体中的电子在导带中可以自由移动，而在电价带中则处于束缚状态。
因此，带隙大小对半导体电子性能有着重要影响。
根据电子在能量分布上的特点，半导体可以分为直接带隙半导体和间接带隙半导体两种类型。
直接带隙半导体直接带隙半导体是指电子的最高能量状态和最低能量状态在空间上非常接近，并且在k空间中也非常接近。
这会导致光子一旦与材料相互作用，就能够直接激发电子，使其从价带跃迁到导带，从而发生电子导电。
一些代表性的直接带隙半导体材料包括：硅(Si)、锗(Ge)、镓砷化物(GaAs)和铟磷化物(InP)等。
它们在电子器件中的应用非常广泛，例如太阳能电池、发光二极管(LED)、激光器和集成电路等。
间接带隙半导体而间接带隙半导体则是指电子的最高能量状态和最低能量状态在空间、k空间上相距较远。
因此，电子在跃迁过程中需要吸收或放出较大的额外能量才能完成跃迁，这使得它们的光学性能较差。
常见的间接带隙半导体材料包括：硫化铜(Cu2S)、硫化银(Ag2S)、氧化硅(SiO2)和硝化硅(Si3N4)等。
由于它们的光学性能不佳，因此在光学器件中的应用较少，但仍有一些重要的应用，例如热敏电阻器和压电陶瓷等。
直接带隙半导体和间接带隙半导体的主要区别在于它们电子能带结构中的最高能量状态和最低能量状态的位置。
具体而言，直接带隙半导体中电子跃迁容易，而间接带隙半导体中电子跃迁需要吸收或放出额外的能量。
这两种半导体材料都有其特殊的应用领域，因此了解它们的差异有助于我们更好地理解半导体的性能和应用。
简述直接带隙半导体及间接带隙半导体材料的发光过程
简述直接带隙半导体及间接带隙半导体材料的发光过程半导体材料在电子能级结构中，根据所在能带的形状被分为直接带隙半导体和间接带隙半导体。
对于这两种材料，其发光过程有着不同的特点。
直接带隙半导体的发光过程直接带隙半导体材料具有带隙能量小于电子激发能量的能带结构，当电子从价带跃迁至导带时，会释放出光子，产生发光现象。
直接带隙半导体的发光过程主要包括以下几个步骤：1.电子激发阶段：外部激发使价带中的电子跃迁至导带，形成激子（电子-空穴对）。
2.激子扩散阶段：激子在晶格结构中扩散运动，直至遇到适当能量的位置。
3.激子复合阶段：激子在遇到复合中心时发生复合，电子和空穴重新结合，释放出一个光子。
4.光子辐射阶段：释放的光子具有特定的能量，对应于带隙能量差，形成可见光或红外光。
直接带隙半导体的发光效率高，发光效应明显，常用于发光二极管、激光器等器件。
间接带隙半导体的发光过程与直接带隙半导体不同，间接带隙半导体材料的能带结构使得电子跃迁至导带需要额外的动量以满足能量守恒定律，导致发光效率较低。
其发光过程包括以下关键步骤：1.电子激发阶段：价带中的电子被外部激发至导带，形成激子。
2.激子扩散阶段：激子在晶格中运动，但由于额外的动量难以满足，导致寿命较长。
3.非辐射复合阶段：激子通过与声子等与其他粒子发生非辐射复合，失去能量而不产生光子。
4.缺陷辐射阶段：在一些缺陷或杂质的存在下，可有些激子通过与之发生辐射复合，释放出光子。
间接带隙半导体的发光效率低，发光效应不如直接带隙材料显著，常用于太阳能电池等应用。
综上所述，直接带隙半导体和间接带隙半导体材料在发光过程上有着明显的差异，了解其发光机制对于半导体光电子器件的设计和应用具有重要意义。
直接带隙半导体和间接带隙半导体吸收
能带到能带体效应： 间接能隙， 直接能隙， 电子空穴对 量子阱： 能带间，能带内：选择定则 杂质吸收 自由载流子吸收 光发射 （体半导体中光的产生） 复合过程
能带到能带 （直接与间接） 经由中间能隙 Ａｕｇｅｒ 受激 辐射跃迁和非辐射跃迁（辐射效率） 自发辐射和受激辐射 折射和衍射 定向和传导光 （第１６讲重点）
半导体的吸收 － ０ Ｋ附近的激子吸收
在超低温下观察到的结构 光谱的吸收峰是 在超低温、 少量光子的 条件下获得的。 （图像原稿删除） 注意电子－空穴对 吸收光谱里陡峭 的上升沿， 对照比较忽略激子 吸收的ｂｕｌｋ ｔｈｅｏｒｙ结果 （图中虚线表示）
称为Ｆｒａｎｚ－Ｋｅｌｄｙｓｈ 效应． ＧａＡｓ 例子（右）
见图 ５．２： Ｓｗａｍｉｎａｔｈａｎ， Ｖ． ａｎｄ Ｍａｃｒａｎｄｅｒ， Ａ．Ｔ．， Ｍａｔｅｒｉａｌｓ Ａｓｐｅｃｔｓ ｏｆ ＧａＡｓ ａｎｄ ＩｎＰ Ｂａｓｅｄ Ｓｔｒｕｃｔｕｒｅｓ． Ｅｎｇｌｅｗｏｏｄ Ｃｌｉｆｆｓ， Ｎ．Ｊ．： Ｐｒｅｎｔｉｃｅ－Ｈａｌｌ， １９９１． Ｃ． Ｇ． Ｆｏｎｓｔａｄ， ４／０３ Ｌｅｃｔｕｒｅ １５ － Ｓｌｉｄｅ ９
半导体的吸收 －能带到能带
直接带隙：直接带隙吸收只有一个电子和一个光子参与。单电子理 论（忽略电子孔穴对的产生）告诉我们，直接带隙吸收的吸收系数 与超出能带边界的能量的平方根有关：
间接带隙：间接带隙吸收除了一个光子，还需要吸收或者发射一个 声子。 这种情况下，根据单电子理论，直接带隙吸收的吸收系数随能量的 平方根变化而变化：
Ｃ． Ｇ． Ｆｏｎｓｔａｄ， ４／０３ Ｌｅｃｔｕｒｅ １５ － Ｓｌｉｄｅ ４
在吸收和发射光谱的差异直接带隙半导体和间接带隙半导体
在吸收和发射光谱的差异直接带隙半导体在直接带隙半导体中，吸收光谱和发射光谱的差异主要在于能量转换的过程和涉及的能级。
首先，让我们了解下这两个概念。
吸收光谱是描述物质吸收特定频率的光的过程的频谱。
对于直接带隙半导体，它主要吸收能量等于带隙能量的光，使电子从基态跃迁到激发态。
而发射光谱则是物质在受热或其他方式的作用下，电子从激发态返回基态并释放能量的过程。
电子释放的能量会以光子的形式辐射出去，形成光谱。
在直接带隙半导体中，吸收和发射光谱的差异主要表现在以下方面：
1. 能量转换：在吸收过程中，光子的能量被用来将电子从基态激发到激发态。
而在发射过程中，电子从激发态返回基态并释放能量。
2. 能级位置：在直接带隙半导体中，导带和价带之间的带隙是直接的，这意味着电子不需要通过间接方式跃迁。
因此，吸收和发射的光子能量都等于带隙能量。
3. 辐射跃迁：在发射过程中，电子从激发态返回基态时，辐射跃迁是可能的。
这意味着电子可以以光子的形式释放能量。
而在吸收过程中，电子的跃迁是从基态到激发态，不涉及辐射跃迁。
4. 温度影响：发射光谱受温度影响较大，因为较高的温度会导致更多的电子处于激发态，从而产生更多的光子。
而吸收光谱主要与
带隙能量有关，受温度影响较小。
综上所述，直接带隙半导体的吸收和发射光谱的差异主要在于能量转换的过程和涉及的能级。
直接和间接带隙半导体
18
整理课件
半导体发展展望
需要同学们来引领！！未来在你我手中，任务 十分艰巨！
3
整理课件
半导体的导电性
材料的导电性是由“导带”（conduction band） 中含有的电子数量决定。当电子从“价带” （valence band）获得能量而跳跃至“导带”时，电 子就可以在带间任意移动而导电。
常见的金属材料其导电带与价电带之间的“能 量间隙”非常小，在室温下电子很容易获得能量而 跳跃至导电带而导电，而绝缘材料则因为能隙很大 （通常大于9电子伏特），电子很难跳跃至导电带， 所以无法导电。
一般半导体材料的能隙约为1至3电子伏特，介 于导体和绝缘体之间。因此只要给予适当条件的能 量激发，或是改变其能隙之间距，此材料就能导电。
4
整理课件
半导体的能带分布结构
根据能带理论，电子主要分布在满价带，当半导体受到温度影 响时，满价带的电子会被激发到导带上，在价带上留下空轨道， 这些空轨道就是空穴。温度越高，电子被激发到空导带的概率 越大。导带上的电子和价带上的空穴决定了半导体的导电能力。
直接带隙半导体的例子：GaAs、InP、InSb等。
10
整理课件
间接带隙半导体 In English？ Indirect gap semiconductor
导带边和价带边处于k空间不同点的半导体通 常被称为间接带隙半导体。形成半满能带不只 需要吸收能量，还要改变动量。
间接带隙半导体：Ge,Si等 在间接带隙半导体中发生的非竖直跃迁是一个
间接带隙半导体计算
间接带隙半导体计算半导体材料是现代科技领域中不可或缺的一种材料，根据能带结构的不同，半导体可分为直接带隙半导体和间接带隙半导体。
本文将重点介绍间接带隙半导体，分析其特点、应用领域、我国研究发展状况以及未来研究趋势。
一、间接带隙半导体的基本概念间接带隙半导体是指其价带和导带之间的能隙间接传递电子，从而实现电子与空穴的复合。
在间接带隙半导体中，电子跃迁所需能量较大，因此红外和光波段的辐射能量无法满足其能隙需求，间接带隙半导体通常表现为较宽的带隙。
二、间接带隙半导体与直接带隙半导体的区别与直接带隙半导体相比，间接带隙半导体的主要区别在于能带结构。
在直接带隙半导体中，价带和导带在晶体结构中直接相连，电子可以直接从价带跃迁到导带。
而在间接带隙半导体中，电子需要通过晶格振动等方式获取足够能量才能跃迁到导带。
因此，间接带隙半导体的能隙宽度较大，辐射复合效率较低。
三、间接带隙半导体的应用领域由于间接带隙半导体的独特性质，其在诸多领域有广泛的应用。
主要包括：1.光电子器件：红外探测器、光敏器、光电二极管等；2.半导体照明：LED照明、激光器等；3.太阳能电池：间接带隙半导体材料可作为光电转换材料，提高太阳能电池的转换效率；4.量子计算与通信：间接带隙半导体可应用于量子计算中的量子比特，以及量子通信中的量子隐形传态等。
四、我国在间接带隙半导体研究的发展状况近年来，我国在间接带隙半导体领域取得了显著成果。
在材料研究、器件制备以及应用方面都取得了一定的突破。
例如，研究人员成功制备出了高性能的间接带隙半导体光电器件，并在半导体照明、红外探测等领域取得了实际应用。
同时，我国还积极参与国际合作，推动间接带隙半导体技术的发展。
五、间接带隙半导体材料的研究趋势随着科技的不断进步，间接带隙半导体材料的研究趋势主要表现在以下几个方面：1.新型材料的研究与开发：探索具有更高性能、更环保的间接带隙半导体材料；2.结构优化：通过改变晶体结构、缺陷状态等手段，提高材料的辐射复合效率；3.器件制备技术：优化器件结构，提高器件的性能和稳定性；4.跨学科研究：与量子计算、光子学、生物医学等领域开展交叉研究，拓展间接带隙半导体的应用范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体发展展望
需要同学们来引领！！未来在你我手中，任务 十分艰巨！ 如何带动半导体的发展？ 首先要把固体物理学好。 其次是将固体物理应用于到工业中去。
谢谢！
半导体的能带分布结构
根据能带理论，电子主要分布在满价带，当半导体受到温度影 响时，满价带的电子会被激发到导带上，在价带上留下空轨道， 这些空轨道就是空穴。温度越高，电子被激发到空导带的概率 越大。导带上的电子和价带上的空穴决定了半导体的导电能力。
什么是带隙？
带隙就是导带的最低点和价带的最高点的能量之差（Eg）
直接带隙半导体的重要性质
直接带隙半导体的重要性质：当价带电子往导带跃迁时， 电子波矢不变，在能带图上即是竖直地跃迁，这就意味着 电子在跃迁过程中，动量可保持不变——满足动量守恒定 律。相反，如果导带电子下落到价带（即电子与空穴复合） 时，也可以保持动量不变——直接复合，即电子与空穴只 要一相遇就会发生复合（不需要声子来接受或提供动量）。 因此，直接带隙半导体中载流子的寿命必将很短；同时， 这种直接复合可以把能量几乎全部以光的形式放出（因为 没有声子参与，故也没有把能量交给晶体原子）——发光 效率高（这也就是为什么发光器件多半采用直接带隙半导 体来制作的根本原因）。
半导体应用
半导体器件 光学窗口、透镜等
集成电路 混 合 集 成 电 路 GaAs 集 成 电 路 双 极 型 电 路 Si 集 成 电 路 路半 金 导属 体氧 型化 电物 路双 极 MOS 电 晶 体 二 极 管 晶 体 三 极 管
分立器件 发 光 二 级 管 激 光 管 电 子 电 力 器 件 电 子 转 换 器 件 能 量 转 换 器 件
能量守恒： E g
跃迁需满足准动量守恒 光子的波矢 2π/ λ ~104cm-1 价带顶部电子的波矢2π/a~108cm-1 因此可以忽略光子动量， k ' k 在此次跃迁中，电子的波矢可以看作是不变的。我们称之为竖直跃 迁，这种半导体我们称之为直接带隙半导体。
k ' k p p h o to n
敏 感 元 件
主要半导体器件所用材料及原理
展望
微电子学、光电子学 军事应用 新技术、新材料、新结构、新现象
半导体发展趋势
硅在可预见的将来依然是主要元素 化合物半导体材料在品种上、品质上将会得到 进一步的发展，重点将是GaAs、InP、GaN等 大直径单晶制备技术及超精度晶片加工工艺将 得到进一步的发展 低维结构材料进一步发展 相关检测技术发展
半导体的发展历史
21世纪是信息技术的世纪，而半导体材料的发展则是推动信息时代前进 的原动力，作为现代高科技的核心，半导体材料的研究和新材料的开发一 直是人们关注的重点。 从上世纪五十年代开始，以硅(Si)材料为代表的第一代半导体材料取代了 笨重的电子管引发了以集成电路(IC)为核心的微电子领域的迅速发展。然 而，由于硅材料的带隙较窄、电子迁移率和击穿电场较低，Si在光电子领 域和高频高功率器件方面的应用受到诸多限制，所以，以砷化镓(GaAs)为 代表的第二代半导体材料开始崭露头角，使半导体材料的应用进入光电子 领域，尤其是在红外激光器和高亮度的红光二极管等方面。它们在光通信 和光信息处理等领域起到了不可替代的作用，并由此带来家用VCD、DVD 和多媒体技术的飞速发展。 第三代半导体材料的兴起，是以氮化镓(GaN)材料p型掺杂的突破为起点， 以高亮度蓝光发光二极管(LED)和蓝光激光器(LD)的研制成功为标志，包括 GaN、碳化硅(SiC)和氧化锌(Zn0)等宽禁带材料。具有强度大，耐高温、耐 缺陷、不易退化等优点。
2.非竖直跃迁（间接光吸收过程）
对应于导带边和价带边在K空间不同点的情况
由上图可以看出，单纯吸收光子从价带顶跃迁到导带底，电子 在吸收光子的同时伴随着吸收或者发出一个声子。 满足能量守恒： E k 声子的能量 ~ k ~ 1 0 eV ,可忽略不计，所以 E k 准动量守恒： k ' k p p h o to n q 声子的准动量和电子的准动量数量相仿，同样的，不计光子的 动量，我们有 k ' k q 即光子提供电子跃迁所需的能量，声子提供跃迁所需要的动量
直接和间接带隙半导体
主要内容
半导体定义及其性质 什么是带隙 直接带隙和间接带隙半导体的性质、区别 半导体的应用 半导体的发展趋势
什么是半导体
半导体：电阻率介于金属和绝缘体之间并有 负的电阻温度系数的物质称为半导体,换句话 说半导体是导电性可受控制，范围可从绝缘 体至导体之间的材料。 常见的半导体材料有硅、锗、砷化镓等， 而硅更是各种半导体材料中，在商业应用上 最具有影响力的一种。
半导体的导电性
材料的导电性是由“导带”（conduction band）中含有的电子数量决定。当电子从“价带” （valence band）获得能量而跳跃至“导带”时， 电子就可以在带间任意移动而导电。 常见的金属材料其导电带与价电带之间的“能 量间隙”非常小，在室温下电子很容易获得能量而 跳跃至导电带而导电，而绝缘材料则因为能隙很大 （通常大于9电子伏特），电子很难跳跃至导电带， 所以无法导电。 一般半导体材料的能隙约为1至3电子伏特，介 于导体和绝缘体之间。因此只要给予适当条件的能 量激发，或是改变其能隙之间距，此材料就能导电。
间接带隙半导体的重要性质
简单点说，从能带图谱可以看出，间接带隙半导 体中的电子在跃迁时K值会发生变化，这意味着 电子跃迁前后在K空间的位置不一样了，这样会 极大的几率将能量释放给晶格，转化为声子，变 成热能释放掉。而直接带隙中的电子跃迁前后只 有能量变化，而无位置变化，于是便有更大的几 率将能量以光子的形式释放出来。另一方面,对于 间接跃迁型，导带的电子需要动量与价带空穴复 合。因此难以产生基于再结合的发光。想让间接 带隙材料发光，可以采用掺杂引入发光体，将能 量引入发光体使其发光（提高发光效率）。
2 B D
Ek
k ' k q
直接带隙半导体（DIRECT
GAP SEMICONDUCTOR）
导带边和价带边处于k空间相同点的半导体通 常被称为直接带隙半导体。电子要跃迁到导带 上产生导电的电子和空穴（形成半满能带）只 需要吸收能量。 直接带隙半导体的例子：GaAs、InP、InSb等。
间接带隙半导体 In English？ Indirect gap semiconductor
导带边和价带边处于k空间不同点的半导体通 常被称为间接带隙半导体。形成半满能带不只 需要吸收能量，还要改变动量。 间接带隙半导体：Ge,Si等 在间接带隙半导体中发生的非竖直跃迁是一个 二级过程，发生的几率比竖直跃迁要小得多
本征光的吸收
半导体吸收光子使电子由价带激发到导带， 形成电子-空穴对的过程就叫本征光吸收。 光子能量满足的条件是： 准动量守恒条件是： E
g
k k p p h o to n
两种跃迁方式
1.竖直跃迁（直接光吸收过程） 对应于导带底和价带顶在k空间相同点的情况
