单桩竖向承载力特征值计算程序
单桩承载力估算(PHC桩)
![单桩承载力估算(PHC桩)](https://img.taocdn.com/s3/m/d22a640bbe23482fb5da4c46.png)
4
③
含黏性土粉 砂
24
0
4.6 4 5.9 5.9 5.5 3.5 2.6 2.1 3.5 5.7 5.7
5 ④ 粗砂
70
4500
0
0 3.1 3.1 0
0 4.1 0
0
0
0
6 ⑤ 圆砾
140
6000 10.8 10.7 7.5 7.5 11 11
6 10.8 10.9 10.2 10.6
7 ⑥ 墙风化泥岩
单桩竖向承载力特征值计算(PHC引孔桩兼作抗拔桩)
工程名称
南宁盛世金悦
1、计算依据:
《建筑桩基础技术规范》JGJ942008
2、单桩竖向承载力计算:
地块名称:
楼栋号
1#
《混凝土结构设计规范》GB500010-2010(2015版)
桩基类别 桩身壁厚 计算公式
层序
岩土名称
1 ① 杂填土
预应力管桩PHC-AB500(100)
取荷载效应标准组合下轴心竖向力= 1800
满足
3、抗拔验算:
抗拔系数λi 0.7
桩砼浮重度
15
N/mm2 桩土浮重度
10
kN/m3
设计参数
设计参数
群桩数n=
2
桩内直径Φ 300
桩芯混凝土强度
C30
地勘孔位编号
桩群外围周长UL
桩芯砼灌注长度
桩芯钢筋强度等级fy XK11 XK12 XK13
5.071 m
2139 1091
2163 1102
1872 957
1872 957
2162 1102
2201 1122
1832 937
2202 1122
钻孔灌注桩计算书
![钻孔灌注桩计算书](https://img.taocdn.com/s3/m/3c6fe9d5580216fc710afddb.png)
桩基础计算一.钻孔灌注桩单桩竖向承载力计算1. 桩身参数ZH1桩身直径 d=600mm桩身周长 u=π d=1.884m ,桩端面积 Ap= π d 2=0.2826m 2 岩土力学参数土层 极限侧阻力标准值极限端阻力标准值桩周第 i 层土的厚度q sik (kpa)q pk (kpa)Li(m) 填土-20 3 粉质黏土夹粉砂层75 7砂砾石层801400 4注:考虑填土的负摩阻力,根据《建筑桩基技术规范》 (JGJ 94-2008 )表 5.3.5-1,填土的极限侧阻力标准取-20kpa 。
2. 单桩承载力特征值根据《建筑桩基技术规范》 (JGJ 94-2008) 5.3.5 公式( 5.3.5) Q uk =q pk · Ap+u ·∑ q sik · Li=1400x0.2826+1.884x(-20x3+75x7+80x4) =1874.58kpa 单桩竖向承载力特征值Ra= Q uk /2=937.29kpa ,取 Ra=920kpaZH2桩身直径 d=600mm ,扩底后直径 D=1000mm桩身周长 u=π d=1.884m ,桩端面积 Ap= π D 2=0.785m 2岩土力学参数土层极限侧阻力标准值极限端阻力标准值桩周第 i 层土的厚度q sik (kpa)q (kpa)Li(m)pk填土-20 3 粉质黏土夹粉砂层757砂砾石层8014004注:考虑填土的负摩阻力,根据《建筑桩基技术规范》(JGJ 94-2008 )表 5.3.5-1,填土的极限侧阻力标准取-20kpa 。
2. 单桩承载力特征值根据《建筑桩基技术规范》 (JGJ 94-2008) 5.3.5 公式( 5.3.5) Q uk =q pk · Ap+u ·∑ q sik · Li=1400x0.785+1.884x(-20x3+75x7+80x4) =2577.94kpa 单桩竖向承载力特征值Ra= Q uk /2=1288.97kpa ,取 Ra=1250kpa二.桩身强度验算1.设计资料截面形状:圆形截面尺寸:直径 d = 600 mm已知桩身混凝土强度等级求单桩竖向力设计值基桩类型:灌注桩工作条件系数:c = 0.70混凝土: C25, f c = 11.90N/mm 2设计依据:《建筑地基基础设计规范》(GB 50007-2011)2.计算结果桩身横截面积d2 6002A ps=π= 3.14 ×= 282743 mm 24 4单桩竖向力设计值:Ra ≤A ps f c c = 282743 11×.90 ×0.70 = 2355.25K N故桩身可采用构造配筋。
如何计算单桩承载力特征值
![如何计算单桩承载力特征值](https://img.taocdn.com/s3/m/f275c1e9c5da50e2534d7f1e.png)

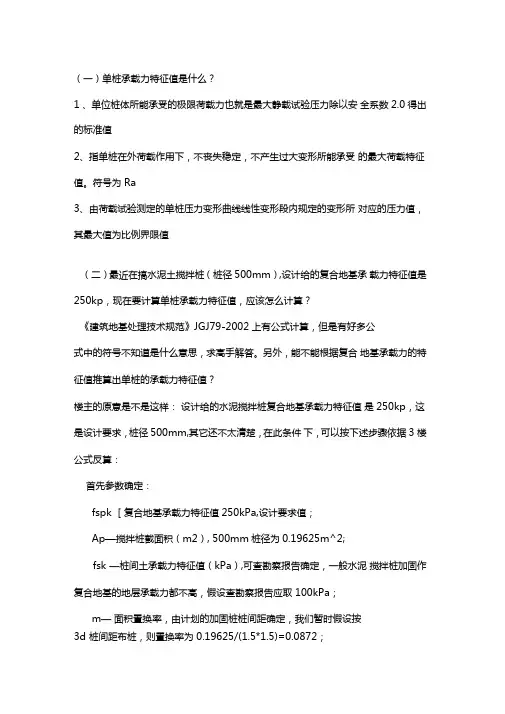

(一)单桩承载力特征值是什么?1 、单位桩体所能承受的极限荷载力也就是最大静载试验压力除以安全系数2.0 得出的标准值2、指单桩在外荷载作用下,不丧失稳定,不产生过大变形所能承受的最大荷载特征值。
符号为Ra3、由荷载试验测定的单桩压力变形曲线线性变形段内规定的变形所对应的压力值,其最大值为比例界限值(二)最近在搞水泥土搅拌桩(桩径500mm),设计给的复合地基承载力特征值是250kp,现在要计算单桩承载力特征值,应该怎么计算?《建筑地基处理技术规范》JGJ79-2002上有公式计算,但是有好多公式中的符号不知道是什么意思,求高手解答。
另外,能不能根据复合地基承载力的特征值推算出单桩的承载力特征值?楼主的原意是不是这样:设计给的水泥搅拌桩复合地基承载力特征值是250kp,这是设计要求,桩径500mm,其它还不太清楚,在此条件下,可以按下述步骤依据3 楼公式反算:首先参数确定:fspk [复合地基承载力特征值250kPa,设计要求值;Ap—搅拌桩截面积(m2), 500mm桩径为0.19625m^2;fsk —桩间土承载力特征值(kPa),可查勘察报告确定,一般水泥搅拌桩加固作复合地基的地层承载力都不高,假设查勘察报告应取100kPa;m—面积置换率,由计划的加固桩桩间距确定,我们暂时假设按3d 桩间距布桩,则置换率为0.19625/(1.5*1.5)=0.0872;(3—桩间土承载力折减系数,一般取0.7。
按3 楼搅拌桩复合地基承载力特征值一般可按下式估算:fspk = m (Ra/Ap) +3( 1 —m) fsk则要求的单桩竖向承载力特征值:Ra =Ap( fspk-3( 1 —m)fsk)/m=0.19625(250-0.7(1-0.0872)100)/0.0872=418.8(kN)就是说按3d 桩间距均布500mm 搅拌桩,要达到设计要求的250kPa复合地基承载力需要,当地桩间土承载力特征值为100kPa时, 要求的搅拌桩单桩竖向承载力特征值为420kN,按此方案,就可依据勘察报告提供的搅拌桩桩基参数,进一步确定单颗搅拌桩应该多长,能够达到420kN。
预应力混凝土管桩单桩竖向承载力计算格式
![预应力混凝土管桩单桩竖向承载力计算格式](https://img.taocdn.com/s3/m/216384bc1a37f111f1855b11.png)
预应力混凝土管桩单桩竖向承载力计算格式
青岛某工程,基础采用桩基础;桩选用山东省标准《预应力混凝土管桩》L06G407中的PC-A400(80),十字型钢桩尖。
地勘报告提供的场地土层情况及桩基
该建筑以4层为桩端持力层,桩长为8.5m. ±0.000相当于绝对标高为4.550,桩顶标高-1.250(绝对标高3.300)。
设计用单桩竖向承载力特征值ZH-1(直径400)为410kN。
ZH-1的截面特性如下:
ZH-1:直径d=400,周长L=1256.64mm,桩端面积Ap=125663.70mm2;
覆盖1、2、3、4号孔位。
各勘探孔处的单桩竖向极限承载力标准值计算如下:
Q uk=L∑q sik l i+q pk A p
单桩竖向承载特征值Ra= Q uk /2
1号孔
此处以4层为桩端持力层,计算过程见表格:
2号孔
此处以4层为桩端持力层,计算过程见表格:
3号孔
此处以4层为桩端持力层,计算过程见表格:
4号孔。
管桩桩身的竖向极限承载力标准值设计值与特征值的关系
![管桩桩身的竖向极限承载力标准值设计值与特征值的关系](https://img.taocdn.com/s3/m/c36b817d4b35eefdc9d33317.png)
管桩桩身的竖向极限承载力标准值、设计值与特征值的关系(一)、计算公式:管桩桩身的竖向极限承载力标准值Qpk、桩身竖向承载力设计值Rp与单桩竖向承载力最大特征值Ra的计算:1、管桩桩身竖向承载力设计值Rp的确定:Ψc。
式中Rp—管桩桩身竖向承载力设计值KN;A—管桩桩身横截面积mm2;fc—混凝土轴心抗压强度设计值MPa;Ψc—工作条件系数,取Ψc=0.70。
2、单桩竖向承载力最大特征值Ra的确定:3、管桩桩身的竖向极限承载力标准值Qpk的确定:第一种确定方法:根据GB50007—2002《建筑地基基础设计规范》附录中单桩竖向桩身极限承载力标准值Qpk=2Ra。
第二种确定方法:根据以下公式计算Qpk=(0.8fck-0.6σpc)A。
式中Qpk—管桩桩身的竖向极限承载力标准值KN;A—管桩桩身横截面积mm2;fck—混凝土轴心抗压强度标准值MPa;σpc—桩身截面混凝土有效预加应力。
管桩桩身的竖向极限承载力标准值Qpk相当于工程施工过程中的压桩控制力。
4、综合以上计算公式,管桩桩身的竖向极限承载力标准值Qpk、桩身竖向承载力设计值Rp与单桩竖向承载力最大特征值Ra的关系如下:Ra=Rp/1.35;Qpk=2Ra=2Rp/1.35约等于1.48Rp。
(二)、举例说明:一、例如,根据03SG409《预应力混凝土管桩》国家标准图集标准,现对PC—A500(100)的管桩分别计算管桩桩身的单桩竖向极限承载力标准值、设计值与特征值如下,以验证以上公式的正确性:1、管桩桩身竖向承载力设计值Rp的计算:Rp=AfcΨc=125660mm2×27.5MPa×0.7=2419KN;03SG409《预应力混凝土管桩》中为2400KN,基本相符。
2、单桩竖向承载力最大特征值Ra的计算:Ra=Rp/1.35=2419KN/1.35=1792KN。
3、管桩桩身的竖向极限承载力标准值Qpk的计算:(1)先由第一种方法来计算:Qpk=2Ra=2×1792KN=3584KN。
单桩竖向承载力特征值计算公式
![单桩竖向承载力特征值计算公式](https://img.taocdn.com/s3/m/46b6c3002bf90242a8956bec0975f46527d3a7b7.png)
单桩竖向承载力特征值计算公式单桩竖向承载力特征值计算公式是一种用于估算土层中单桩竖向承载力的标准公式,它可以帮助工程人员快速有效地评估桩末端的竖向承载力。
根据桩的不同形式,单桩竖向承载力特征值计算公式也有不同的形式,主要分为钢筋混凝土桩、钢管桩、木桩三种。
1.钢筋混凝土桩:单桩竖向承载力特征值计算公式为F=0.2Qt×B×D,其中Qt表示桩顶部抗压强度,B表示桩的直径或边长,D表示桩的基底高度。
2.钢管桩:单桩竖向承载力特征值计算公式为F=0.3Qt×D×L,其中Qt表示桩顶部抗拔强度,D表示桩的外径,L表示桩的基底高度。
3.木桩:单桩竖向承载力特征值计算公式为F=0.5Qt×B×D,其中Qt表示桩顶部抗压强度,B表示桩的直径或边长,D表示桩的基底高度。
以上三种桩类型的竖向承载力特征值计算公式不仅反映桩的基础地基条件,还反映桩体结构自身的特性,可以作为建立桩体竖向承载力的重要参考依据。
在计算桩体竖向承载力时,单桩竖向承载力特征值计算公式可以帮助工程人员简化复杂的地质条件和桩体结构影响因素,从而快速有效地确定桩末端的竖向承载力。
在计算桩体竖向承载力时,如果某一项因素出现异常,如桩体结构出现裂缝,此时,工程人员还需要结合实际情况加以修正,以确保桩末端的竖向承载力的精确性。
另外,为了更好地确定桩末端的竖向承载力,还需要对桩体施工过程中发生的变化进行及时跟踪,如桩基础下沉或倾斜度发生变化等。
如果检测发现变化超出了可接受范围,则需要及时采取措施调整桩体竖向承载力,以确保其安全性。
总之,单桩竖向承载力特征值计算公式可以帮助工程人员快速有效地评估桩末端的竖向承载力,并且在计算过程中要结合实际情况加以修正,以确保桩末端的竖向承载力的精确性。
此外,还需要对桩体施工过程中发生的变化进行及时跟踪,以确保桩末端的竖向承载力的安全性。
关于单桩竖向承载力特征值的计算
![关于单桩竖向承载力特征值的计算](https://img.taocdn.com/s3/m/8dd6c426dd36a32d73758175.png)
关于单桩竖向承载力特征值的计算一、地质勘察报告的数据f ak ——地基承载力特征值。
q sia——桩侧阻力特征值。
q pa——桩端阻力特征值。
二、地质勘察报告估算2号孔单桩竖向承载力特征值1、假设桩径1.00m。
2、假设桩长8.00m。
3、设计±0.00m为30.60m。
4、设计桩顶标高为29.00m。
5、参照地质勘察报告2号钻孔柱状图确定桩在各层埋深为:6、计算依据:《建筑地基基础技术规范》(DB21/907—2005)。
7、P107页规定:当桩端为坚硬岩石、较硬岩石、较软岩石时可按公式(9.2.1-2)确定单桩竖向承载力特征值R a。
8、理论计算2号孔单桩竖向承载力特征值R a= q p a× A p+U pΣq si a×l i=1500×3.14×0.502+2×0.50×3.14×(7×0.24+11×1.20+24×1.70+45×4.86)=1177.5+3.14×(1.68+13.20+40.80+218.70)=1177.5+3.14×274.38=1177.5+861.55=2039.05KN三、根据设计估算2号孔单桩竖向承载力特征值1、假设桩径0.60m。
2、假设桩长10.10m。
3、设计±0.00m为30.60m。
4、设计桩顶标高为29.00m。
5、参照地质勘察报告2号钻孔柱状图确定桩在各层埋深为:6、计算依据:《建筑地基基础技术规范》(DB21/907—2005)。
7、P107页规定:当桩端为坚硬岩石、较硬岩石、较软岩石时可按公式(9.2.1-2)确定单桩竖向承载力特征值R a。
8、理论计算2号孔单桩竖向承载力特征值R a= q p a× A p+U pΣq si a×l i=1500×3.14×0.302+2×0.30×3.14×(7×0.24+11×1.20+24×1.70+45×6.96)=423.9+1.884×(1.68+13.20+40.80+313.20)=423.9+1.884×368.88=423.9+694.99=1118.88KN四、根据设计估算15号孔单桩竖向承载力特征值1、假设桩径0.60m。
单桩承载力验算
![单桩承载力验算](https://img.taocdn.com/s3/m/51f20153a300a6c30c229fec.png)
单桩承载力验算一、土层分布情况二、单桩竖向承载力特征值桩端持力层为全风化花岗岩,按《建筑桩基技术规范》(JGJ94-2008),中性点深度比l n /l 0=,桩周软弱土层下限深度l 0=,则自桩顶算起的中性点深度l n =。
根据规范可知,该处承载力特征值只计中性点以下侧阻值及端阻值。
kN l q u A q Q i sik p pk 3976)613021.712(1141600uk =⨯+⨯⨯⨯+⨯⨯=+=∑ππkN Q K R uk a 19883894211=⨯== 三、单桩负摩阻力第一层路堤填土和杂填土自重引起的桩周平均竖向有效应力: 地下水以上部分:Pa k 93.6594.6192111=⨯⨯=σ; 地下水以下部分:Pa k 06.1396.1)1019(2194.61912=⨯-⨯+⨯=σ; 则kPa 20512111=+=σσσ;第二层淤泥自重引起的桩周平均竖向有效应力:kPa 26.182)54.863.21()105.15(216.1)1019(94.6192=-⨯-⨯+⨯-+⨯=σ; ;,故取kPa q kPa kPa q n s n n s 24245.612053.01111=>=⨯==σξ ;,故取kPa q kPa kPa q n s n n s 121245.3626.1822.01222=>=⨯==σξ 对于单桩基础,不考虑群桩效应则1n =η;基桩下拉荷载:kN l q u Q n i i n si n ng1137))54.863.21(1254.824(10.11=-⨯+⨯⨯⨯⨯==∑=πη 四、单桩分担面积上的荷载kN N 720)2520(44k =+⨯⨯=五、验算N R N Q N a n k 1988k 185********g k =<=+=+故单桩承载力满足要求。
按照摩擦性桩验算: kN l q u A q Q i sik p pk 2752)313021.712(1141600uk =⨯+⨯⨯⨯+⨯⨯=+=∑ππkN Q K R uk a 137********=⨯== kN N 720)2520(44k =+⨯⨯= a R N <k故单桩承载力满足要求。
单桩竖向承载力设计值计算
![单桩竖向承载力设计值计算](https://img.taocdn.com/s3/m/22716ad0d15abe23482f4dff.png)
单桩竖向承载力设计值计算一、构件编号: ZH-1示意图二、依据规范:《建筑桩基技术规范》(JGJ 94-2008)《建筑地基基础设计规范》(GB50007-2002)三、计算信息1.桩类型: 桩身配筋率<0.65%灌注桩2.桩顶约束情况: 固接3.截面类型: 圆形截面4.桩身直径: d=800mm;桩端直径: D=1200mm5.材料信息:1)混凝土强度等级: C30 fc=14.3N/mm2 Ec=3.0×104N/mm22)钢筋种类: HRB335 fy=300N/mm2fy,=300N/mm2Es=2.0×105N/mm23)钢筋面积: As=2155mm24)净保护层厚度: c=50mm6.其他信息:1)桩入土深度: H>6.000m7.受力信息:桩顶竖向力: N=1169kN四、计算过程:1)根据桩身的材料强度确定桩型:人工成孔灌注桩(d≥0.8m)桩类别:圆形桩桩身直径D =800mm桩身截面面积A ps=0.50m桩身周长u=2.51mR a=ψc f c A ps +0.9f y,A S,【5.8.2-1】式中A ps————桩身截面面积f c———混凝土轴心抗压强度设计值ψc———基桩成孔工艺系数,预制桩取0.85,灌注桩取0.7~0.8。
f y,———纵向主筋抗压强度设计值A S,———纵向主筋截面面积R a =5363+582=5945KN2)根据经验参数法确定计算依据:《建筑桩基技术规范》JGJ94-2008和本项目岩土工程勘察报告单桩竖向承载力特征值(R a)应按下式确定:R a=1/k×Q uk 【5.2.2】式中Q uk————单桩竖向极限承载力标准值K———安全系数,取K=2.Q uk=Q sk+Q pk= u∑ψsi q sik L i +ψp q pk A p 【5.3.6】桩型: 人工成孔灌注桩(d≥0.8m)桩类别:圆形桩桩端直径D =1200mm桩端面积A p=1.13m桩端周长u=3.77m第1土层为:不计阻力土层,极限侧阻力标准值q sik=10Kpa土层厚度L i= 9.5 m极限侧阻力标注值Q sk=u×L i×q sik =1.88×9.5 ×10= 179.07KN 第2土层为:不计阻力土层,极限侧阻力标准值q sik=10Kpa土层厚度L i= 4 m极限侧阻力标注值Q sk=u×L i×q sik=1.88×4 ×10= 75.2 KN 第3土层为:不计阻力土层,极限侧阻力标准值q sik=150Kpa土层厚度L i= 1 m极限侧阻力标注值Q sk=u×L i×q sik=1.88×1 ×150= 282.74 KN总极限侧阻力标注值Q sk=∑Q sk= 537 KN极限端阻力标准值q pk=3000KN总极限端阻力标注值Q pk=q pk×A p=3000×0.28= 792 KNQ uk=Q sk+Q pk=537+792=1330单桩竖向承载力特征值R a = 666KN。
考虑承台效应的复合基桩竖向承载力特征值
![考虑承台效应的复合基桩竖向承载力特征值](https://img.taocdn.com/s3/m/37a1e6344b7302768e9951e79b89680203d86bde.png)
考虑承台效应的复合基桩竖向承载力特征值
复合基桩是指基桩系统中的多个单桩按照一定的布置方式连接在一起形成一个整体,在承载能力上具有协同作用。
承台是指连接在基桩顶部,用于承受上部结构荷载的水平构件。
考虑承台效应后的复合基桩竖向承载力特征值可以通过以下步骤进行计算:
1. 计算单个基桩的竖向承载力特征值:根据地质条件和基桩参数,使用合适的基桩竖向承载力计算方法,如施工桩竖向承载力计算方法或抗拔桩竖向承载力计算方法等,计算单个基桩的竖向承载力特征值。
2. 考虑承台效应的复合基桩竖向承载力特征值计算:根据复合基桩的布置方式和承台的刚度,采用适当的计算方法。
一般可以采用位移法。
首先假设复合基桩的竖向承载力分配方式,然后根据基桩的承载力特征值和复合基桩几何特征进行力平衡计算,计算复合基桩的竖向承载力特征值。
3. 进行验证计算:对所得的竖向承载力特征值进行验证计算,确定其合理性和安全性。
需要注意的是,复合基桩的竖向承载力特征值的计算涉及到多个参数和假设,如基桩的布置形式、基桩间的距离和排列方式、承台的刚度等。
因此,在计算时应根据实际情况进行选择,并进行合理假设,以保证计算结果的准确性和可靠性。
CFG桩单桩竖向抗压承载力特征值计算
![CFG桩单桩竖向抗压承载力特征值计算](https://img.taocdn.com/s3/m/ff0f284dad02de80d4d84066.png)
工程名称:长动还建楼住宅小区设计依据:《复合地基技术规范》(GB/T50783-2012)1、计算CFG桩单桩竖向抗压承载力特征值(第5.2.2、14.2.6条)计算公式:Ra=Up*Σqsai*li+α*qp*ApCFG桩桩身直径D=500mm,桩端持力层为强风化泥质粉砂岩,桩端全断面进入持力层深度hr≥1.0m;有效桩长L≥6.0米。
Up=3.14*0.5=1.57(m);Ap=3.14*0.5*0.5/4=0.196(m2)取qsa1=30kPa,L1=2.0m;qsa2=50kPa,L2=3.0m;qsa3=80kPa,L2=0.5m桩端土地基承载力折减系数α=1.0,qp=800kPaRa==380+156.8=536.8(kN)取Ra=530kN2、计算CFG桩桩体强度(第5.2.2、14.2.6条)计算公式:Ra=η*fcu*Ap;fcu=Ra/(η* Ap)桩体强度折减系数η=0.33fcu=530/(0.33*0.196)=8194(kPa)=8.20MPa取fcu=20MPa3、CFG桩复合地基承载力计算(第5.2.1、14.2.5条)计算公式:fspk=βp*m*Ra/Ap+βs*(1-m)*fskβp=1.0,βs=0.7Ra=530kN,fsk=fak=220kPaD=0.5m,S=3*0.5=1.5(m),De=1.13*1.5=1.695(m)m=D*D/(De*De)=0.087fspk=1.0*0.087*530/0.196+0.7*(1-0.087)*220=235.2+140.6=375.8(kPa)取fspk=370kPa工程名称:长动还建楼住宅小区设计依据:《建筑地基处理技术规范》(JGJ 79-2012)1、计算CFG桩单桩竖向抗压承载力特征值(第7.1.5、7.7.2条)计算公式:Ra=Up*Σqsai*li+α*qp*ApCFG桩桩身直径D=500mm,桩端持力层为强风化泥岩,桩端全断面进入持力层深度hr 深度hr≥0.5m;有效桩长L≥5.5米。
单桩竖向承载力特征值计算
![单桩竖向承载力特征值计算](https://img.taocdn.com/s3/m/da2e0b025a8102d276a22f7f.png)
单桩竖向承载力特征值计算根据《简明施工计算手册(第三版)》单桩承载力计算:(p320—p326)1.一般直径竖向承载力特征值,可按下式计算:p pa i sia p pk sk a A q l q Q Q R +=+=∑μ其中,sk Q :单桩总侧阻力特征值;pk Q :单桩总端阻力特征值;p μ:桩身周长;sia q :桩第i 层土的侧阻力特征值——(查表5-15)(p321)修正系数0.8:1q =36K ,2q =20KN ,3q =116kN ;i l ——土层厚度;p A ——桩端面积pa q ——极限端阻力特征值——查表(5-16)(p322),得8400。
一、圆桩:(R=15)0.943×(2.5×36×0.8+2.5×0.8×20+1×2×116)+8400×A=808.8kN二、方桩:(A=0.3×0.3)4×0.3×(2.5×36×0.8+25×0.8×20+1×2×116)+8400×A=273.6+1029.6=1303.2kN2.大直径(mm d 800≥)单桩竖向承载力特征值,可按下式计算:p pa P i sia si p pk sk a A q l q Q Q R ’ψψμ+=+=∑其中,sk Q :单桩总侧阻力特征值,这里我们使用端承桩sk Q 为0忽略不计; pk Q :单桩总端阻力特征值;p μ:桩身周长;sia q :桩第i 层土的侧阻力特征值——(查表5-15)(p321);i l ——土层厚度;p A ——桩端面积,p A =N 221⎪⎭⎫ ⎝⎛ pa q ——极限端阻力特征值——查表(5-16)(p322);‘sia q ——桩侧第i 层土的侧阻力特征值——(查表5-15)(p321); ‘pa q ——桩径为800mm 的端阻力特征值,可采用深层载荷板试验确定,这里我们查表(5-17)取值2500;si ψ、P ψ——大直径桩侧阻、端阻尺寸效应系数,按表(5-18)(p324)取值P ψ端阻尺寸效应系数318.0⎪⎭⎫ ⎝⎛D 。
桩身强度计算
![桩身强度计算](https://img.taocdn.com/s3/m/99aecc0158eef8c75fbfc77da26925c52cc591ba.png)
桩身强度计算
结构构件计算书
桩身强度计算
项目名称_____________日期_____________
设计者_____________校对者_____________
一、构件编号: ZH-1
二、依据规范
《建筑地基基础设计规范》 (GB 50007-2011)
三、计算信息:
1.计算类型: 已知“单桩竖向承载力特征值”,计算“桩身混凝土强度等级”
2.桩类型: 灌注桩
3.桩截面类型: 圆桩
4.尺寸信息
桩身直径 d=500mm
5.受力信息
单桩竖向承载力特征值 Ra=500.00kN
单桩竖向承载力设计值Q与单桩竖向承载力特征值Ra的比值γz =1.35
6.设计信息
工作条件系数ψc=0.60
四、计算过程:
1.计算桩身横截面面积:
A p=π*d2/4=3.14*5002/4=196350mm2
2.计算单桩竖向承载力设计值
Q=γz*Ra=1.35*500.00=675.00
3.计算桩身混凝土强度等级
Q ≤ A p*fc*ψc
fc=Q/(A p*ψc)=675000.00/(196350*0.60)=5.73N/mm2
由《混凝土规范》表4.1.4得桩身混凝土强度等级为C15, 由于采用灌注桩,桩身混凝土强度等级应大于等于C20,故桩身混凝土强度等级取C20.
第1页,共1页。
单桩竖向承载力特征值计算
![单桩竖向承载力特征值计算](https://img.taocdn.com/s3/m/6b2152016c175f0e7cd137b8.png)
ZK3
4 5 6
7 8
强风化变粒岩 中风化变粒岩
16.5 0.5
110 800 6000
5699.1 1256 9001.595 1256 4710 4710 7483.7975
1 2 4 5 6 7 8
杂填土 粉质粘土 含卵石砾砂 卵石 全风化变粒岩 强风化变粒岩 中风化变粒岩
0 0.13 1.3 3.7 7.5 16.5 0.5
1 2 3 4 6
杂填土 粉质粘土 细砂 含卵石砾砂 全风化变粒岩
1.3 2.8 1.7 3.6 1
0 25 30 60 85 1400 1.5 4.71 1.76625
0 329.7 240.21 1017.36 400.35 1987.62 2472.75 2472.75 2230.185
冲(钻)孔桩非嵌岩单桩竖向承载力特征值估算过程表
计算公式:Ra=(up∑qsikli+qpkAP)/2 持力层为⑥全风化变粒岩 总极限端阻力 单桩竖向承载 标准值 力特征值 Ra(KN) qpkAP(KN)
估算阻力极限 (m) 限值(kPa) 值(kPa) 0 0 0.83 3.9 1 0 25 30 90 85 1400
1 2 4 5 6 7
杂填土 粉质粘土 含卵石砾砂 卵石 全风化变粒岩 强风化变粒岩
0 0.13 1.3 3.7 7.5 1
/ 25 60 90 85 110 2200 1.0 3.14 0.785
0 10.205 244.92 1045.62 2001.75 345.4 3647.895 1727 1727 2687.4475
ZK1
1 2 3 4 6 杂填土 粉质粘土 细砂 含卵石砾砂 全风化变粒岩 1.3 2.8 1.7 3.6 1 0 25 30 60 85 1400 1.2 3.768 1.1304
如何计算单桩承载力特征值
![如何计算单桩承载力特征值](https://img.taocdn.com/s3/m/a4f7eb28b4daa58da0114ade.png)
(一)单桩承载力特征值是什么?1 、单位桩体所能承受的极限荷载力也就是最大静载试验压力除以安全系数2.0得出的标准值2、指单桩在外荷载作用下,不丧失稳定,不产生过大变形所能承受的最大荷载特征值。
符号为Ra3、由荷载试验测定的单桩压力变形曲线线性变形段内规定的变形所对应的压力值,其最大值为比例界限值(二)最近在搞水泥土搅拌桩(桩径500mm),设计给的复合地基承载力特征值是250kp,现在要计算单桩承载力特征值,应该怎么计算?《建筑地基处理技术规范》JGJ79-2002上有公式计算,但是有好多公式中的符号不知道是什么意思,求高手解答。
另外,能不能根据复合地基承载力的特征值推算出单桩的承载力特征值?楼主的原意是不是这样:设计给的水泥搅拌桩复合地基承载力特征值是250kp,这是设计要求,桩径500mm,其它还不太清楚,在此条件下,可以按下述步骤依据3楼公式反算:首先参数确定:fspk─复合地基承载力特征值250kPa,设计要求值;Ap─搅拌桩截面积(m2),500mm桩径为0.19625m^2;fsk ─桩间土承载力特征值(kPa),可查勘察报告确定,一般水泥搅拌桩加固作复合地基的地层承载力都不高,假设查勘察报告应取100kPa;m─面积置换率,由计划的加固桩桩间距确定,我们暂时假设按3d桩间距布桩,则置换率为0.19625/(1.5*1.5)=0.0872;β─桩间土承载力折减系数,一般取0.7。
按3楼搅拌桩复合地基承载力特征值一般可按下式估算:fspk = m(Ra/Ap)+β(1-m)fsk则要求的单桩竖向承载力特征值:Ra =Ap(fspk-β(1-m)fsk)/m=0.19625(250-0.7(1-0.0872)100)/0.0872=418.8(kN)就是说按3d桩间距均布500mm搅拌桩,要达到设计要求的250kPa复合地基承载力需要,当地桩间土承载力特征值为100kPa时,要求的搅拌桩单桩竖向承载力特征值为420kN,按此方案,就可依据勘察报告提供的搅拌桩桩基参数,进一步确定单颗搅拌桩应该多长,能够达到420kN。
