建筑工程铝模板全过程施工工艺图解效果照片
超详细的铝模板施工全过程分享

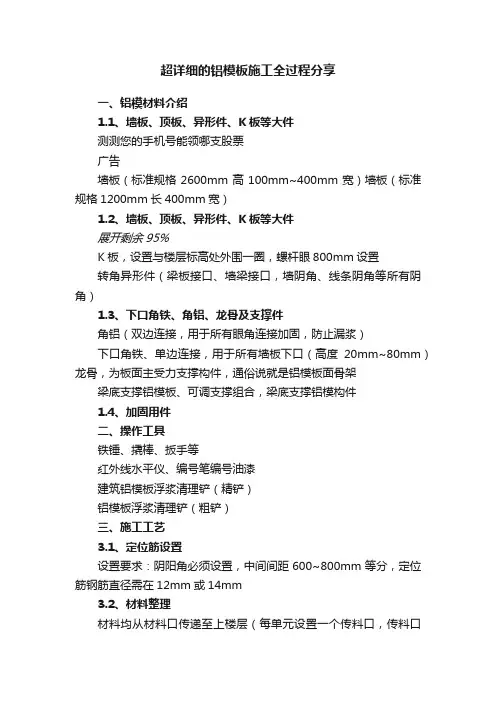

超详细的铝模板施工全过程分享一、铝模材料介绍1.1、墙板、顶板、异形件、K板等大件测测您的手机号能领哪支股票广告墙板（标准规格2600mm高100mm~400mm宽）墙板（标准规格1200mm长400mm宽）1.2、墙板、顶板、异形件、K板等大件展开剩余95%K板，设置与楼层标高处外围一圈，螺杆眼800mm设置转角异形件（梁板接口、墙梁接口，墙阴角、线条阴角等所有阴角）1.3、下口角铁、角铝、龙骨及支撑件角铝（双边连接，用于所有眼角连接加固，防止漏浆）下口角铁、单边连接，用于所有墙板下口（高度20mm~80mm）龙骨，为板面主受力支撑构件，通俗说就是铝模板面骨架梁底支撑铝模板、可调支撑组合，梁底支撑铝模构件1.4、加固用件二、操作工具铁锤、撬棒、扳手等红外线水平仪、编号笔编号油漆建筑铝模板浮浆清理铲（精铲）铝模板浮浆清理铲（粗铲）三、施工工艺3.1、定位筋设置设置要求：阴阳角必须设置，中间间距600~800mm等分，定位筋钢筋直径需在12mm或14mm3.2、材料整理材料均从材料口传递至上楼层（每单元设置一个传料口，传料口后期由铝模班组封堵）材料传递至上建筑楼层必须分类分堆堆放3.3、下口角铁检查墙柱上墙前需检查下口角铁螺栓螺帽检查，如有松动或缺失及时紧固增补；螺栓螺帽缺失照片，单块墙板下口螺栓必须设置在两个以上3.4、墙板立模前清理及要求模板上墙前必须在楼面上用铁铲清理浮灰浮浆后整理归堆此图为错误做法，禁止组装上墙后清理3.4.1、墙板立模前清理及要求墙板拼模前清理工作相当重要，模板表面必须无浮灰及浮浆浮浆及浮灰未清理到位，模板表面大片浮浆存在3.5、建筑墙板立模前脱模油涂刷要求脱模油涂刷，必须满涂（首两层必须采用油性脱模剂，后续每层涂刷水性脱模剂）3.6、套筒胶杯等清理归堆及检查套筒等材料归堆检查跟换，现场不符合要求套筒胶杯需及时更换3.7、墙板组装要求组装建筑墙板组装按照铝模1米标高控制点调整高度，避免后期顶板大面组装完成后调整3.7.1、墙板组装要求螺杆眼封堵螺帽紧固检查3.7.2、墙板组装销钉销片设置下口200mm之内必须设置一道，以上按300mm等分，组装墙板过程中按标准设置，避免后期加补造成遗漏现场销钉销片设置间距一直，设置整齐3.7.2、墙板组装销钉销片设置个别部位建筑铝模拼缝较多，平整度爆点几率较大，拼缝较多处销钉销片需加密处理，间距250mm建筑飘窗部位为爆点集中区，异形件等拼缝较多较细，阳角间单面需用螺栓连接，铝模板角部必须设置销钉销钉销片加密至150mm 之内窗台以下部分为爆点集中区，窗台以下部分销钉设置间距为200mm，第二道背楞以上至窗台部分必须设置销钉建筑窗台以下部位现场爆点照片（原因：销钉数量不足）3.8、梁底支撑杆设置及梁模板拼装梁底模板拼装必须按照水电工种标注进拼装，避免出现模板错拼或者360度旋转造成梁底多处开动点位现象3.9、板龙骨支撑设置及板大模组装加固要求梁底、板面龙骨组装，支撑杆标高调节固定，板面大板组装3.9、板龙骨支撑设置及板大模组装加固要求铝模板面大板长边必须保证3道销钉以上，两端头分别设置，中间设置一道以上铝模板面大板单块模板短边必须设置两道销钉，方框处为正确设置，多边形处为销钉缺失3.10、背楞组装加固及要求背楞组装要求：背楞上墙必须以阴阳角为标准点，阴角、阳角必须顶紧阴角或阳角角铝后螺杆加固此图为标准做法：阴阳角背楞直角转弯处必须顶紧铝模墙板转角角铝3.11、墙板、顶板校准复核并加固3.12、K板锁脚螺杆设置及降板方钢设置要求楼层接口K板安装锁脚螺杆，K板处螺杆应增设水泥撑条以保证接口的垂直建筑楼层降板模具采用多段组合配制，焊制定位、承重支点，间距≤1000mm。
铝模施工工艺介绍演示文档.ppt
37
梁板模板安装
测量梁板 底标高
梁钢筋绑 扎
安装梁侧 模
绑扎楼板 钢筋
安装预埋 件
搭设支撑 架
安装梁底 模
安装梁柱 节点模板
安装楼板 底模
检验校正
.精品课件.
38
模板安装
墙柱支模
梁支模
整体模板组拼时，应先支设墙、柱模板，调整固定后再架设梁模板及楼板模板
.精品课件.
39
模板安装
板支模梁底板安装
.精品课件.
在金融海啸前，美国每年的铝模板市场规模大约有一亿美元，被当地四五 家铝模板制造公司瓜分。墨西哥的保障房，亦大量应用了铝合金模板技术。仅 以一家总部位于哥伦比亚的铝模板制造公司为例，在墨西哥福克斯总统的任期 内，就以其铝模板技术，参与建造了超过100 万套保障房的建设。韩铝模板 技术。
梁侧板安装
40
模板安装
楼面阴角模板安装
.精品课件.
板支模
41
模板安装要点
1、墙柱模板的基面应调平，下端应与定位基准靠紧垫平。 2、墙梁侧模板的对拉螺栓应平直相对，穿插螺栓时不得斜拉硬 顶，当改变孔位时应采用机具钻孔，严禁用电、气焊灼孔。 3、背楞宜采用整根杆件，若采用搭接，上下道背楞接头宜错开 设置，错开位置不宜小于400mm，接头长度不应少于200mm。 4、对于跨度大于4m的现浇混凝土梁、板，其模板应按设计要求 起拱，起拱不得减少构件的截面高度。 5、预埋件、预埋孔、预留洞、吊模角钢、窗台盖板不得遗漏。 6、早拆模板支撑系统的上下层竖向支撑的轴线偏差不应大于 15mm，支撑力柱垂直度偏差不应大于层高的1/300。
.精品课件.
49
混凝土浇筑前需检查的项目
（1）所有模板应清洁且涂有合格脱模剂。 （2）确保墙模按放样线安装。 （3）检查全部开口处尺寸是否正确并无扭曲变形。 （4）检查全部水平模（顶模和梁底模）是水平的。 （5）保证板底和梁底支撑杆是垂直的，并且支撑杆没有垂直方向上的松动。 （6）检查墙模和柱模的背楞和斜支撑是否正确。 （7）检查对拉螺丝、销子、楔子保持原位且牢固。 （8）把剩余材料及其他物件清理出浇筑区。 （9）确保悬挂工作平台支撑架可靠固定在混凝土结构上。

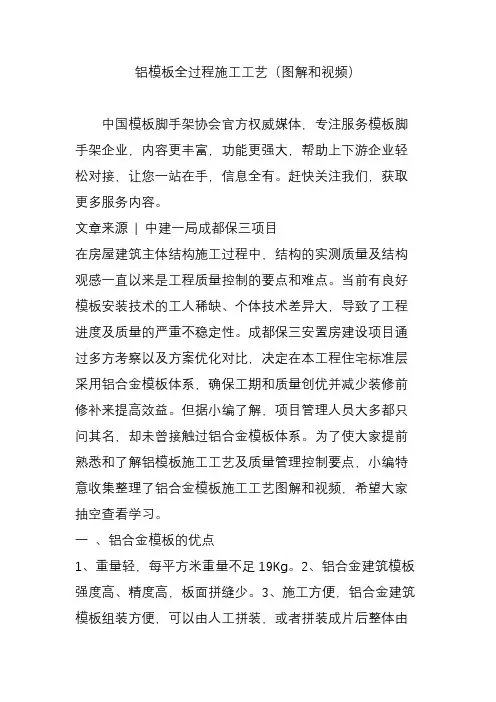

铝模板全过程施工工艺(图解和视频)
铝模板全过程施工工艺（图解和视频）中国模板脚手架协会官方权威媒体，专注服务模板脚手架企业，内容更丰富，功能更强大，帮助上下游企业轻松对接，让您一站在手，信息全有。
赶快关注我们，获取更多服务内容。
文章来源| 中建一局成都保三项目在房屋建筑主体结构施工过程中，结构的实测质量及结构观感一直以来是工程质量控制的要点和难点。
当前有良好模板安装技术的工人稀缺、个体技术差异大，导致了工程进度及质量的严重不稳定性。
成都保三安置房建设项目通过多方考察以及方案优化对比，决定在本工程住宅标准层采用铝合金模板体系，确保工期和质量创优并减少装修前修补来提高效益。
但据小编了解，项目管理人员大多都只问其名，却未曾接触过铝合金模板体系。
为了使大家提前熟悉和了解铝模板施工工艺及质量管理控制要点，小编特意收集整理了铝合金模板施工工艺图解和视频，希望大家抽空查看学习。
一、铝合金模板的优点1、重量轻，每平方米重量不足19Kg。
2、铝合金建筑模板强度高、精度高，板面拼缝少。
3、施工方便，铝合金建筑模板组装方便，可以由人工拼装，或者拼装成片后整体由机械吊装。
4、规范施工，周转次数高，正常使用可达到300次。
5、应用范围广。
铝合金建筑模板墙体模板、水平楼板、柱、梁、爬模等模板的使用。
6、混凝土表面质量平整光滑，可达到饰面或清水混凝土的效果。
7、建筑工期短，比一般模板施工快2~3倍。
8、承载力大，铝合金模板每平方可承载30KN。
9、回收价值高。
铝合金建筑模板残值高，均摊成本优势明显。
二、工艺原理铝合金模板体系根据工程建筑及结构施工图纸，经图纸深化设计及工业化加工定制完成所需的标准尺寸模板构件（约整个模版体系80%）及与实际工程配套使用的非标准构件（约20%）。
主龙骨采用方钢背楞，立杆采用φ48mm可调支撑钢管，模板之间利用销钉固定。
模板体系设计完成后，首先按设计图纸在工厂完成预拼装，经各单位验收合格后，对所有的模板构件分区、分单元作相应标记。
130张图片！详解铝模板施工全过程控制要点
130张图片！详解铝模板施工全过程控制要点铝模板是铝合金制作的建筑模板，又名铝合金模板，是指按模数制作设计，铝模板经专用设备挤压后制作而成，由铝面板、支架和连接件三部分系统所组成的具有完整的配套使用的通用配件，能组合拼装成不同尺寸的外型尺寸复杂的整体模架，装配化、工业化施工的系统模板，铝模板设计研发及施工应用，是建筑行业一次大的的发展。
那么，使用铝模板有什么好处呢？让小编接着给大家科普一下：1）施工周期短。
铝模板系统为快拆模系统，一套模板正常施工可达到五天一层，而且可以较好的展开流水线施工，大大提高施工进度，节约管理成本。
2）重复使用次数多，平均使用成本低。
铝模板系统采用整体挤压形成的铝合金型材做原材，一套模板规范施工可翻转使用150次以上。
一套模板的采购价格均摊下来比传统模板节省很大的成本。
3）施工方便、效率高。
铝模板系统组装简单、方便，平均重量在20kg左右，完全由人工搬运和拼装，不需要任何机械设备的协助，而且系统设计简单，工人上手速度和模板翻转速度很快。
熟练的安装工人每人每天可安装20-30平方米，大大节约人工成本。
4）稳定性好、承载力高。
多数铝模板体系承载力可达到每平方米60KN，足够满足多数住宅楼群的支模承载力要求。
5）应用范围广。
铝模板适合墙体、水平楼板、柱子、梁、楼梯、窗台、飘板等位置的使用，对圈梁、构造柱、反坎等二次结构支模照样有用。
6）拼缝少，精度高，拆模后混凝土表面效果好。
铝建筑模板拆模后，混凝土表面质量平整光洁，基本上可达到饰面及清水混凝土的要求，无需进行批荡，可节省批荡费用。
7）现场施工垃圾少，支撑体系简洁。
铝模板系统全部配件均可重复使用，施工拆模后，现场无任何垃圾，支撑体系构造简单，拆除方便，所以整个施工环境安全、干净、整洁。
8）标准、通用性强。
铝模板规格多，可根据项目采用不同规格板材拼装；使用过的模板改建新的建筑物时，只需更换20左右的非标准板，可降低费用。
9）回收价值高。
《铝模施工工艺流程》PPT课件
安装好支撑立杆。
整理ppt
梁底模板安装应保证模板的
平整度，以保证浇筑混凝土
的梁的截面 尺寸
18
模板安装
3、梁侧模、板模龙骨及阴角C槽安装
梁侧模架于梁底模之上， 与墙柱通过销钉紧密连接
梁侧模安装完后，安装板底阴角C 槽及板模龙骨。
整理ppt
19
4、楼面模板及预留洞口模板安装
待龙骨安装完毕进行板模拼装。
➢ “流星锤”，主要与托撑 的立杆相连，多用于龙 骨下面。
整理ppt
➢ “拉力丝”，在加固过 程起作用，类似于“山 形扣”作用的一种配件。
9
施工准备
3、劳动力及场地准备
作业人员无须太多的木工操作基础，对工人的经验要求不高， 上手较快，经现场指导后,基本上搭设两到三个楼面后，就能很 好的操作。一般可将一层楼面分为几个单位，每个单位由几名 人员组成。现场也应准备好铝模到场的堆放场地。按分区将铝 模吊致相应的地区，以免楼层整理模板带来不必要的麻烦。
整理ppt
24
1、板底标高及平整度验收
通过引测的建筑一米线检查板底标高及平整度
检查验收
整理ppt
25
2、墙柱垂直度、平整度验收
通过30控制线检查墙柱垂直度及平整度
检查验收
墙柱垂直度、平整度的验收
整理ppt
验收记录便于之后 的总结及改进
26
3、销钉及加固验收
检查验收
肉眼观察销钉的连接情况及整体加固的稳定性，对松动的销钉及威令
降板外侧模板在墙柱及梁模安装时安装完成，内侧模板在梁板钢筋绑 扎完在进行安装。
降板外侧模板
整理ppt
降板内侧模板
22
模板安装
5、梁板钢筋绑扎
铝模板安装19步，图文详解控制要点！看完你就是专家！！
铝模板安装19步，图文详解控制要点！看完你就是专家！！来源：技术负责人、施工技术如有侵权，请联系删除模界黑科技“铝合金模板”，既有出色颜值，又有了不起的能力，“万科”、“碧桂园”都是常客。
铝模现场安装技术大曝光下面为大家奉上铝模安装步骤及控制要点19条看完你就是专家！！施工工艺流程：测量放线→墙柱钢筋绑扎→墙柱水电预埋→墙柱钢筋及水电预埋验收→焊接定位筋→安装墙柱一侧铝模→安装水泥内存条、套管和螺栓→安装墙柱另一侧及两端铝模→架设顶托、安装梁底铝模→对齐墙柱及梁底铝模边线→安装梁侧铝模和板阴角龙骨→架设顶托、安装平板龙骨→安装平板铝板→安装阳台、飘板和公共部位铝模→安装威令加固墙柱铝板→调整梁底和平板标高→安装斜撑调整墙柱垂直度→梁板钢筋绑扎及水电预埋→安装降板沉箱及完善线条铝模→铝模、钢筋、水电验收→楼面砼浇筑→板厚、墙柱边平整度、墙柱垂直度及平板极差跟踪实测。
1、楼面投放墙柱边线及墙柱边控制线，墙柱线投放应超出墙柱边200mm，控制线离墙柱边线200mm为宜，以便检查墙柱铝模是否偏位，引好楼层标高。
控制要点：放完线必须有专人进行复核。
2、绑扎墙柱钢筋，预埋墙柱上电线线管和线盒，预埋厨卫间墙柱上水管压槽，水管压槽铁片提前制作好并固定在铝模墙柱板上。
控制要点：钢筋绑扎是否符合要求，并通知监理甲方验收，检查水电线是否遗漏，保护措施是否到位，水管压槽铁皮是否固定牢固。
3、挂线检查墙柱边砼面标高是否符合要求，对超高的应凿除，对过低的应用砂浆补平或砂浆垫平。
铝模对柱边平整度要求为0-5mm，砼浇筑是墙柱边砼表面应重点控制，可用铝合金刮平。
控制要点：检查楼面砼标高是否符合要求，过高或过低是否处理，浇砼时是否用铝合金刮平。
4、墙柱边四角及中间采用10cm短钢筋焊接定位钢筋，或钻孔打定位筋。
控制要点：检查定位钢筋是否准确、合格，有无遗漏。
5、拼装墙柱→侧铝模，外墙柱先拼装外侧，墙柱板安装前先刷脱模油，安装上套管和螺栓，套管上必须绑扎同墙柱厚的钢筋内存条。
铝模板全过程施工工艺分享(132页,图文详细)
一、施工图深化要点
一、施工图深化要点
一、施工图深化要点
一、施工图深化要点
一、施工图深化要点
一、施工图深化要点
一、施工图深化要点
一、施工图深化要点
一、施工图深化要点
二、铝模配板深化要点
二、铝模配板深化要点
二、铝模配板深化要点
二、铝模配板深化要点
二、铝模配板深化要点
二、铝模配板深化要点
三、工厂制作控制要点
三、工厂制作控制要点
三、工厂制作控制要点
三、工厂制作控制要点
三、工厂制作控制要点
三、工厂制作控制要点
四、现场安装控制场安装控制要点
四、现场安装控制要点
四、现场安装控制要点
四、现场安装控制要点
四、现场安装控制要点
四、现场安装控制要点
铝模板全过程施工工艺分享
2020年11月14日
目录
目录
ONTENTS
一 施工图深化要点 二 铝模配板深化要点 三 工厂制作控制要点 四 现场安装控制要点 五 铝模工期控制要点 六 铝模成本控制 七 常见问题以及控制措施 八 注意事项
一、施工图深化要点
一、施工图深化要点
五、铝模工期控制要点
五、铝模工期控制要点
五、铝模工期控制要点
五、铝模工期控制要点
五、铝模工期控制要点
五、铝模工期控制要点
六、铝模成本控制
六、铝模成本控制
六、铝模成本控制
六、铝模成本控制
六、铝模成本控制
六、铝模成本控制
六、铝模成本控制
六、铝模成本控制
六、铝模成本控制
（8）
二、铝模配板深化要点
二、铝模配板深化要点
二、铝模配板深化要点
高层办公楼全铝合金模板支撑体系施工工艺(多图)_secret
铝模板施工方案本工程质量要求高，施工形象要求好，塔楼主体7层以上标准层拟采用全铝合金模板支撑体系。
1. 国内外铝模使用情况铝合金模板在美国、加拿大等国家的推广使用已有10多年历史，在我国的香港、澳门也已经大批量使用，有成套成熟的施工技术，从低碳、节能来考虑以铝代钢制作模板是大势所趋。
2. 铝合金模板体系介绍3.1 体系特点如下:3.2 体系组成：铝模支撑体系包括墙柱梁板所有模板，面板及模板背肋均为铝合金材料；模板间的连接采用专用的销扣，模板设计早拆体系，可以实现早拆（竖向构件铝模24小时内可以拆除，水平构件铝模36小时内可以拆除，垂直支撑保留直至水平构件混凝土强度达到100%），自重为23kg/m2。
体系组成的三维图如下：铝模快装拆体系由楼板模板、梁底模、梁侧模、梁板顶撑、梁板支撑梁、阴角模、连接紧固销、钢支撑等构件组成。
这些构件均由铝合金型材或型钢焊接而成，焊接质量好，强度高，外观形象好。
快装拆设计现场铝模安装完后图片3. 铝合金体系优点1)应用范围广，适合墙体模板、水平楼板、柱子、梁、楼梯等模板的使用；2)铝合金模板是现有金属模板内最轻的模板体系，每平米重量不到20kg，自重轻，周转方便。
3)因为自重轻，所有的模板均可直接通过在楼层上设置的传料口进行上下倒运，施工方便，克服了全钢大模板拆装困难、施工完全依赖机械的状况，可以由人工拼装，或者拼装成片后整体由机械吊装；4)因铝模自身刚度大，墙柱梁板的铝模组成了一个可靠的稳定体系，相比传统的木模支撑体系，大大地减少了水平与竖向钢管支撑，减少了工作量，整个施工作业层也清爽，畅通无阻(见下图)；5)铝模采用先进的快拆体系，可以大大得加快施工进度与模板的周转，从而减少模板的周转量与现场堆放的周转材料(快拆见下图)。
6)铝模虽然自重轻，但刚度大，每平米承载力达60kN，完全可以满足现场施工的需要；7)使用寿命长，成本低，周转次数高，正常使用规范施工下可达300次以上，每平方米价格和全钢大模板接近，均摊费用比全钢大模板低15-20%；8)施工质量高，混凝土表面质量平整光洁，可以达到饰面清水混凝土的要求（见下图）；9)铝模报废后回收价值高。
入门到精通只需10分钟！铝合金模板进场到拆模全过程工艺介绍（多图）
入门到精通只需10分钟！铝合金模板进场到拆模全过程工艺介绍（多图）一、铝合金模板施工准备1、铝合金模板板进场，项目部组织有关技术人员进行施工技术交底，使班组工长熟悉铝合金模板施工工艺及铝合金模板厂家的编号规律。
2、穿墙螺杆、各种连接螺栓要入库保存，以防生锈，斜支撑的调节丝杆、穿墙螺栓要涂抹润滑油。
3、准备好铝合金模板板专用的脱模剂，PVR套管等辅助材料。
4、准备好锤子、小撬棍、打眼电钻、活动扳手、切割机、电线、撬棍、手拉葫芦、登高梯、红外线水平仪等施工工具。
二、铝合金模板施工工艺铝合金模板体系根据工程建施及结施图纸，经定型化设计及工业化加工定制完成所需的标准尺寸模板构件及与实际工程配套使用的非标准构件。
模板之间利用销钉连接，采用钢、铝型材背楞和对拉螺杆加固，采用φ48mm普通钢管可调支撑。
模板体系设计完成后，首先按设计图纸在工厂完成预拼装，满足工程要求后，对所有的模板构件分区、分单元分类作相应标记。
然后打包转运到施工现场分类进行堆放。
现场模板材料就位后，按模板编号“对号入座”分别安装。
安装就位后，利用可调斜撑调整模板的垂直度、竖向可调支撑调整模板的水平标高；利用穿墙对拉螺杆及背楞保证模板体系的刚度及整体稳定性。
在混凝土强度达到拆模规定的强度后，保留竖向支撑，按先后顺序对墙模板、梁侧模板及楼面模板进行拆除，迅速进入下一层的循环施工。
三、铝合金模板施工流程测量放线——墙柱钢筋绑扎（墙柱水电施工）——墙模板安装——梁模板安装——楼板安装——模板验收——梁板钢筋绑扎（墙柱水电施工）——钢筋验收——浇筑混凝土——拆模——转运至上一层。
四、铝合金模板测量放线要求1、墙线控制线的测量放线墙线控制线的测设，要求墙线墨线需超出剪力墙墙边200mm以上，以便于模板安装后调整位置。
控制线允许偏差≤2mm。
如图12、 1000mm标高线及板厚控制线的测设要求a、下层混凝土浇筑完毕后，须及时将1m标高线需在每道剪力墙钢筋上标识出，每道剪力墙角边钢筋均需给出标高点，墙体长度超过3米须在墙中部钢筋添加一个标高点，每个标高点间距为1.5m~2m，以便于楼板厚度的检查控制。
55张图详说铝模板施工全过程
55张图详说铝模板施工全过程竖向墙板一边安装好后，应在每个对拉螺杆位置的旁边放置水泥内撑条。
内撑条的长度应与墙面宽度一致，放置时应与墙面垂直安装PVC套管及对拉螺杆PVC套管宽度应与墙厚度保持一致，不能长也不能短，切割PVC套管，应安排专人负责，保证质量。
PVC套管采购时，质量不能太差，负责容易破损，导致对拉螺杆拆不出来竖向墙板安装好后，应及时安装好背楞背楞安装时应注意定位块的位置安装固定可调钢斜撑，可调钢斜撑设置间隔不大于2.4m利用可调钢斜撑调整墙面垂直度调整水平标高调整水平标高5、梁模板安装注意事项：梁底应按设计方案及顺序安装，避免错误安装导致缺料，梁底螺栓或销钉必须按不超过300mm的间距打满，防止模板变形。
梁底板安装梁侧板安装梁板安装好之后的状态此图所示，梁底两颗螺栓间距近1000mm，是典型的梁底螺栓间距过大6、楼面模板安装要求：质量应达到平整度≤4mm，标高≤5mm注意事项：楼面底部主龙骨应按设计方案及顺序安装，避免错误安装导致缺料，楼面模板安装好后应及时在表面涂刷好脱模剂。
安装楼面主龙骨主龙骨可以在地面组装好后，整体支撑起来楼面主龙骨支撑之后的状态安装楼面模板楼面模板安装完成后，应在绑扎钢筋前，在模板表面涂刷好脱模剂7、楼梯处铝合金模板安装操作顺序：安装楼梯侧墙底部K板及侧墙板→安装楼梯底部转角阴角板→安装楼梯底部龙骨及底部面板→楼梯侧模墙板→楼梯狗牙模安装→楼梯钢筋绑扎→楼梯踏步板安装→楼梯加固注意事项：楼梯部位异形板较多应按设计方案及顺序安装，避免错误安装导致缺料，楼梯侧、底面螺栓或销钉必须按不超过300mm的间距打满，防止模板变形。
另外过长楼梯应采取“上夹下拉”防止楼梯上浮。
安装楼梯侧墙底部K板及侧墙板安装楼梯底部转角阴角板安装楼梯底部龙骨及底部面板安装楼梯上部侧墙板，注意涂刷脱模剂，提前安装好PVC套管，对拉螺杆楼梯侧模、底模安装完成后，绑扎楼梯面钢筋楼梯钢筋绑扎完后，安装踏步板楼梯顶板与踏步两面必须夹紧，严防浇筑混凝土楼梯整体上浮K板螺丝必须安装满，用钢丝绳斜拉至已浇筑楼板上，防止楼梯上浮8、预留预埋处理要求：预留预埋应提前进行斜撑预埋K板螺栓预埋K板预埋9、吊模吊架安装操作人员：铝模劳务分包操作人员吊架支撑固定（根据板厚选取适当套管杆件支撑固定）吊架固定（与边墙板或梁板顶部固定）10、铝合金模板安装质量检测检查注意事项：墙面垂直度可用吊铅垂或水准仪才测量。
铝模完整施工流程图解
铝模完整施工流程图解一、铝合金模板施工流程1、施工准备（1）测量放线进行中心线和位置的放线同时做好标高量测工作（2）找平模板衬垫底部应预先找平，以保证模板位置正确，防止模板底部漏浆，可沿模板边线（构件边线外侧）用水泥砂浆抹找平层。
（3）模板定位基准根据构件断面尺寸每隔1200mm切割一定长度的钢筋韩城定位梯子支撑筋，绑（焊）在墙体两根竖筋上；柱模板可在基础和柱模上口用钢筋焊成井字形套箍撑位模板并固定竖向钢筋，也可在竖向钢筋靠模板一侧焊短截钢筋。
（4）凿毛合模前要检查构件竖向接槎处面层混凝土是否已经凿毛。
（5）模板脱模剂涂刷严禁涂刷废机油或其他油类。
2、测量放线及钢筋绑扎测量放线钢筋绑扎3、墙柱模板安装墙柱支模4、梁板模板安装梁支模整体模板组拼时，应先支设墙、柱模板，调整固定后再架设梁模板及楼板模板板支模梁底板安装梁侧板安装楼面阴角模板安装板支模5、模板安装要点1）墙柱模板的基面应调平，下端应与定位基准靠紧垫平。
2）墙梁侧模板的对拉螺栓应平直相对，穿插螺栓时不得斜拉硬顶，当改变孔位时应采用机具钻孔，严禁用电、气焊灼孔。
3）背楞宜采用整根杆件，若采用搭接，上下道背楞接头宜错开设置，错开位置不宜小于400mm，接头长度不应少于200mm。
4）对于跨度大于4m的现浇混凝土梁、板，其模板应按设计要求起拱，起拱不得减少构件的截面高度。
5）预埋件、预埋孔、预留洞、吊模角钢、窗台盖板不得遗漏。
6）早拆模板支撑系统的上下层竖向支撑的轴线偏差不应大于15mm，支撑力柱垂直度偏差不应大于层高的1/300。
6、模板加固1）墙柱模板采用对拉螺栓连接时，最底层背楞距离地面、外墙最上层背楞距离板顶不宜大于300mm,内墙最上层背楞距离板顶不宜大于700mm；对拉螺栓横向间距不宜大于800mm。
2）转角背楞及宽度小于600的柱箍宜一体化。
3）当设置些程时，墙斜撑间距不宜大于2000mm，长度大于等于2000mm的墙体斜撑不应少于两根。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑工程铝模板全过程施工工艺图解效 果照片
➢ “流星锤”，主要与托 撑的立杆相连，多用 于龙骨下面。
➢ “拉力丝”，在加固 过程起作用，类似于 “山形扣”作用的一 种配件。
建筑工程铝模板全过程施工工艺图解效 果照片
安装工具
➢ 锤子和钩子是主要的施工 工具，加固销钉。
果照片
结构梁支模施工工艺流程
在梁底位置安 装梁底模
在梁底支设支撑 托撑
安装梁一侧模板
加固、检测、校正、 验收
建筑工程铝模板全过程施工工艺图解效 果照片
安装梁另一侧模板
专用模板 连接件
建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
空调板模板全封闭浇 筑砼。
建筑工程铝模板全过程施工工艺图解效 果照片
结构板板支模施工工艺流程
墙柱、梁支模 加固完成
安装C槽
铝模板工艺简介
建筑工程铝模板全过程施工工艺图解效 果照片
内容
一、前言 二、材料与工具 三、柱墙模板体系 四、梁板模板体系 五、混凝土成型质量 六、模板方案比较
建筑工程铝模板全过程施工工艺图解效 果照片
一、前言 铝合金模板的优点： 1、重量轻，每平方米重量不足19Kg。 2、铝合金建筑模板强度高、精度高，板面拼缝少 。 3、施工方便，铝合金建筑模板组装方便，可以由 人工拼装，或者拼装成片后整体由机械吊装。 4、规范施工，周转次数高，正常使用可达到300 次。 5、应用范围广。铝合金建筑模板墙体模板、水平 楼板、柱、梁、爬模等模板的使用。 建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
➢ “荷载”，用“T”表示，主 要在龙骨中起到连接、 传递作用，常用销钉铁 片与梁底板相连接。
➢ “销钉”，起固定作用， 类似于钉子，用途广泛 ，一般分短钉、中钉、 长钉。
建筑工程铝模板全过程施工工艺图解效 果照片
➢ “龙骨”，用“B”表示， 使小块的板连接作用 ，其自身也是板的一 部分。
支墙模板 支梁底梁旁
安装C槽 安装龙骨 顶板拼装、加固 浇筑混凝土 拆模，下一循环
建筑工程铝模板全过程施工工艺图解效 果照片
三、墙柱模板体系
建筑工程铝模板全过程施工工艺图解效 果照片
1、墙柱模板施工工艺流程
施工准备
定位放线、 标高传递
安装墙柱 模板定位 装置
加固、检测、 校正、验收
安装外模、 紧固螺栓
建筑工程铝模板全过程施工工艺图解效 果照片
施工场地准备
➢现场应堆放 整齐，墙板和 楼板要分开， 方便材料的运 输。
建筑工程铝模板全过程施工工艺图解效 果照片
总体施工工艺流程：
支墙模板 → 支梁底梁旁 → 安装C槽 → 安装龙骨
→顶板拼装 → 加固 → 浇筑混凝土 → 拆模、下一循环
建筑工程铝模板全过程施工工艺图解效 果照片
➢ 运输车起运输材料、转运 的功能。
建筑工程铝模板全过程施工工艺图解效 果照片
劳动力准备
铝模板工程施工，早在十年前，香港地区 已经开始运用，作业人员无须太多的木工操作 基础，对工人的经验要求不高，上手较快，经 现场指导后,基本上搭设两到三个楼面后，就能 很好的操作。一般可将一层楼面分为几个单位， 每个单位由几名人员组成。例如：广州文冲万 科可分6个单位，每个单位5人即可。
➢ “螺杆”，起拉结作用 ，常用于墙体固定， 一般外套PVC管。
建筑工程铝模板全过程施工工艺图解效 果照片
➢ “垫片”，起到加厚 的作用。当销钉与铁 片锁紧构配件时，而 不能起到锁紧的功能 时，可以加厚垫片， 达到锁紧功能。
建筑工程铝模板全过程施工工艺图解效 果照片
➢ “铁片”，起到锁住 销钉的作用。
6、混凝土表面质量平整光滑，可达到饰面或清水混 凝土的效果。
7、建筑工期短，比一般模板施工快2~3倍。 8、承载力大，铝合金模板每平方可承载30KN。 9、回收价值高。铝合金建筑模板残值高，均摊成本
优势明显。
建筑工程铝模板全过程施工工艺图解效 果照片
二、材料与工具
➢定型小块板，“B”代表楼 板。
➢定型小块板在边框上标有 字母“W”代表是墙板， “E”代表是梁底。铝合金厚 4-8mm,尺寸定型化，图中 398mm*1198mm。
建筑工程铝模板全过程施工工艺图解效 果照片
➢ “R”代表威令杆件。主 要起加固作用，类似 于木模加固的钢管。
➢ “C”槽，主要起承载、 传递的作用，其形式 有多种，用途广泛。
安装铝合金龙 骨托架
板模板平整度 检查、校正、
验收
安装平板模板
建筑工程铝模板全过程施工工艺图解效 果照片
搭设钢支撑托撑立柱
注：拆模顺序与一般木模顺序不同 先支的后拆，后支的先拆原则。也就是先拆板
建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
四、梁板模板体系
No Image
梁板模板的支撑体系采用日本的早拆模板体系，所有立杆全部不相互连 接，利用柱墙模板的刚度建来筑工保程证铝模架板体全过的程稳施工定工性艺图。解柱效墙用斜撑进行加固。
建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
安装内模与 穿墙螺栓建筑工程铝模板ຫໍສະໝຸດ 过程施工工艺图解效 果照片1
2
建筑工程铝模板全过程施工工艺图解效 果照片
3
建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
采用专用pvc套管兼内撑的标准件加 固，
建筑工程铝模板全过程施工工艺图解效 果照片
建筑工程铝模板全过程施工工艺图解效 果照片
