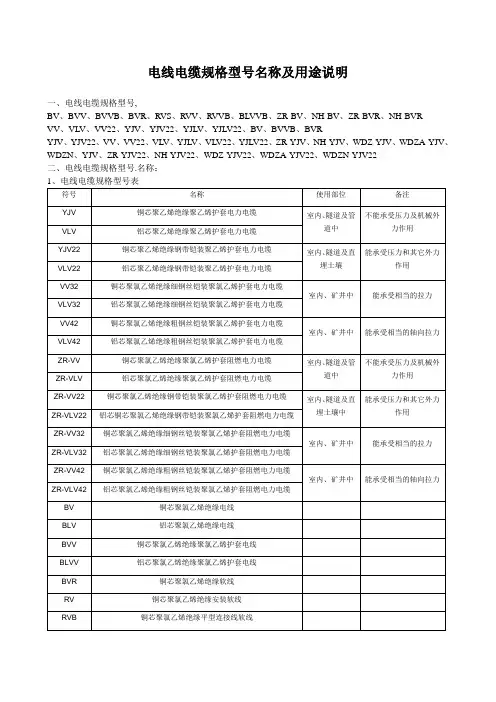

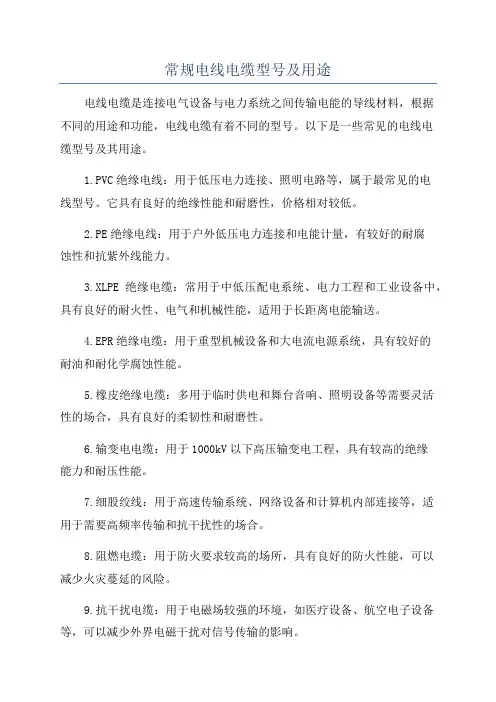

常用电缆型号含义及用途

氯丁橡胶绝缘电线精品文聚氯乙烯绝缘软电线聚氯乙烯绝缘和护套电线

聚氯乙烯绝缘聚氯乙烯护套铜芯扁护套线

耐热105℃聚氯乙烯绝缘电线

两芯平型铜芯聚氯乙烯绝缘软线

铜芯聚氯乙烯绝缘聚氯乙

电线电缆的型号规格的解释及表示方法

电线电缆的型号规格的解释及表示方法以电力电缆为例

电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法

1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。

2.用数字表示外护层构成，有二位数字。无数字代表无铠装层，无外被层。第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。

3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。;

4.电缆产品用型号、额定电压和规格表示。其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。

电力电缆型号各部分的代号及其含义

1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

2.导体材料：L代表铝；T（省略）代表铜。

3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。

5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。

6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。

7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。

充油电缆型号及产品表示方法

充油电缆型号由产品系列代号和电缆结构各部分代号组成。自容式充油电缆产品系列代号CY。外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。

充油电缆外护层代号含义为

1.加强层：1代表铜带径向加强；2代表不锈钢带径向加强；3钢带径向加强；4不锈钢带径向、窄不锈钢带纵向加强。

2.铠装层：0无铠装；2钢带铠装；4粗钢丝铠装。

3.外被层：1纤维层；2聚氯乙稀护套；3聚乙烯护套。

一、电线平方数及直径换算方法知识

电线的规格在国际上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。

几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。

电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。

电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。

一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。

铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。因此功率为1千瓦的电器只需用一平方的铜线就足够了。

具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。散热条件好取5A/平方毫米，不好取3A/平方毫米。

换算方法：

知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方

知道电线的平方，计算线直径也是这样，如：

2.5方电线的线直径是：2.5÷

3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：

电线的平方＝圆周率（3.14）×线直径的平方／4

电缆大小也用平方标称，多股线就是每根导线截面积之和。

电缆截面积的计算公式：

0.7854 ×电线半径（毫米）的平方×股数

如48股（每股电线半径0.2毫米）1.5平方的线：

0.785 ×（0.2 × 0.2）× 48 = 1.5平方

二、常用小规格线缆知识

RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，电压

300V/300V 2-24芯。主要质量指标：线径（包括芯线和编织丝，并不是越粗越好，用杂质铜的要达到电阻标准而做的很粗）、铜芯纯度、编织密度、绞距。

用途：仪器、仪表、对讲、监控、控制安装。

RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号，此为美国标准，近似等同于国标SYWV系列。

主要质量指标：铜芯线径，绝缘厚度，编织材料（市场上多为铝镁丝编织，质量好应该用镀锡铜），编织密度。

UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网。常用UTP CAT 5，UTP CAT 5E 带屏蔽型号为STP

KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量

SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（镀锡丝+铝）+聚氯乙烯（聚乙烯），（等同美标RG-6,RG-59）。现在市场上多用铝镁丝编织（不能焊接，容易氧化），芯线用铜包铝、铜包钢，以至很多人认为SYWV线比SYV线便宜，但事实上并不是那么回事。

RVV（227IEC52/53）聚氯乙烯绝缘软电缆（截面积：0.5-6.0 芯线数1-24）用途：电源线，信号线，家用电器、小型电动工具、仪表及动力照明等。此规格线只要符合国标则价格相差不大，但市场上不乏有用杂质铜、线径不够、短米数、直放（芯线铜丝不绞或芯线不绞，这样抗拉能力大大减少，电阻增大）来充数的情况。衍生型号：RVVS ：此型号芯线的绞距加密，一般用于广播系统。

AVVR 聚氯乙烯护套安装用软电缆（截面积：0.12-0.5 芯线数1-24）用途：信号、控制。如门禁信号、控制，云台控制等。
