电阻器阻值标示方法
电阻器的标称阻值数系及标示方法
电阻器的标称阻值数系及标示方法王尔湘沈占彬何焱（平顶山工业职业技术学院河南平顶山467001）摘要主要介绍常用电阻器标称阻值的六大数系中电阻值的标定规律，当前常用电阻器的阻值及其标示方法。
关键词电阻器；常用数系；标示方法1. 电阻器的标称阻值系列为了使工厂生产的电阻符合标准化的要求，同时也为了使电阻的规格不致太多，国家有关部门规定了一系列的阻值作为产品的标准，这一系列的阻值就叫做电阻的标称阻值。
电阻的标称阻值分为E6、E12、E24、E48、E96、E192六大系列，分别适用于允许偏差为±20%、±10%、±5%、±2%、±1%和±0.5%的电阻器。
其中E24系列为常用数系，E48、E96、E192系列为高精密电阻数系，普通电器设备一般不常采用。
对E6系列的电阻规定六个基本数：1、1.5、2.2、3.3、4.7、6.8（即E6 数系）；对E12系列的电阻规定十二个基本数：1、1.2、1.5、1.8、2.2、2.7、3.3、3.9、4.7、5.6、6.8、8.2（即E12 数系）；对E24系列的电阻规定二十四个基本数：1、1.1、1.2、1.3、1.5、1.6、1.8、2.0、2.2、2.4、2.7、3.0、3.3、3.6、3.9、4.3、4.7、5.1、5.6、6.2、6.8、7.5、8.2、9.1（即E24 数系）。
从这些数系中稍加分析不难看出，同一数系中相邻两数的比例基本上是相等的。
E6数系的公比为610=1.4687≈1.5；E12数系的公比为1210=1.2115≈1.2；E24数系的公比为2410=1.1007≈1.1。
知道了数系的公比后，就可以求出数系中的各个值，也就是说某数系相邻两数中前一个数值乘上公比值等于后一个数值。
这样的规定还能保证在同一数系中相邻两值中较小数值的正偏差与较大数值的负偏差彼此衔接或重迭，所以制造出来的电阻器，都可以按照一定标称值和误差分选。
常用电阻器以及电阻器阻值标示方法和检测方法与经验
电阻器的检测方法与经验
1 固定电阻器的检测。A 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度，应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。如不相符，超出误差范围，则说明该电阻值变值了。B 注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。
1.11 无触点电位器
无触点电位器消除了机械接触，寿命长、可靠性高，分光电式电位器、磁敏式电位器等。
2、实芯碳质电阻器
用碳质颗粒壮导电物质、填料和粘合剂混合制成一个实体的电阻器。
特点：价格低廉，但其阻值误差、噪声电压都大，稳定性差，目前较少用。
3、绕线电阻器
用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。
8 光敏电阻的检测。A 用一黑纸片将光敏电阻的透光窗口遮住，此时万用表的指针基本保持不动，阻值接近无穷大。此值越大说明光敏电阻性能越好。若此值很小或接近为零，说明光敏电阻已烧穿损坏，不能再继续使用。B 将一光源对准光敏电阻的透光窗口，此时万用表的指针应有较大幅度的摆动，阻值明显减小。此值越小说明光敏电阻性能越好。若此值很大甚至无穷大，表明光敏电阻内部开路损坏，也不能再继续使用。C 将光敏电阻透光窗口对准入射光线，用小黑纸片在光敏电阻的遮光窗上部晃动，使其间断受光，此时万用表指针应随黑纸片的晃动而左右摆动。如果万用表指针始终停在某一位置不随纸片晃动而摆动，说明光敏电阻的光敏材料已经损坏。
电阻的识别和标注方法
一．E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K），±20%（-M）怎么看电阻的阻值_贴片电阻的识别和标注方法1. 常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47Ω103 = 10kΩ224 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0ΩR20 = 0.20Ω5R1 = 5.1ΩR007 = 7.0mΩ4m7 = 4.7mΩ二．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）怎么看电阻的阻值_贴片电阻的识别和标注方法1: 常用电阻标注XXXY XXX代表底数，Y代表指数例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00ΩR200 = 0.200Ω5R10 = 5.10ΩR007 = 7.00mΩ4m70 = 4.70mΩ怎么看电阻的阻值_贴片电阻的识别和标注方法3: E-96 Multiplier Code标注法XXYXX 代表底数的代码，具体数值可从Multiplier Code表中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 150Ω02C = 10.2kΩ1、常用的标识方法，一般电阻如下图3.3K 56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300 欧，换一下单位就是3.3K 了。
电阻阻值的标示方法
电阻阻值的标示方法
电阻阻值的标示方法一般有以下几种：
1. 数字法：用阻值数字直接表示，单位为欧姆（Ω），例如10Ω、100Ω等。
2. 科学计数法：采用幂次表示法，例如1KΩ代表1000Ω，1MΩ代表1000000Ω。
3. 阻值色环编码法：电阻上通常会有彩色的色环，根据色环的颜色和位置可以得到阻值的大小。
不同的色环代表不同的数字，有红、橙、黄、绿、蓝、紫、灰、白、金、银等颜色。
色环的位置也有特定的意义，比如前两个色环表示前面两位数字，第三个色环表示数量级，第四个色环表示容差。
4. 文字标识法：在电阻上直接印上阻值，并用单位Ω表示。
以上是常见的电阻阻值标示方法，选用哪种方法主要根据具体情况和制造商的要求来决定。

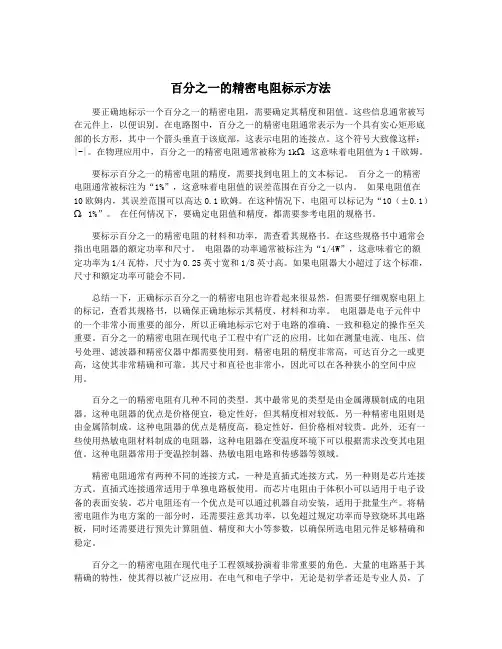

百分之一的精密电阻标示方法
百分之一的精密电阻标示方法要正确地标示一个百分之一的精密电阻，需要确定其精度和阻值。
这些信息通常被写在元件上，以便识别。
在电路图中，百分之一的精密电阻通常表示为一个具有实心矩形底部的长方形，其中一个箭头垂直于该底部，这表示电阻的连接点。
这个符号大致像这样：|-|。
在物理应用中，百分之一的精密电阻通常被称为1kΩ，这意味着电阻值为1千欧姆。
要标示百分之一的精密电阻的精度，需要找到电阻上的文本标记。
百分之一的精密电阻通常被标注为“1%”，这意味着电阻值的误差范围在百分之一以内。
如果电阻值在10欧姆内，其误差范围可以高达0.1欧姆。
在这种情况下，电阻可以标记为“10（±0.1）Ω，1%”。
在任何情况下，要确定电阻值和精度，都需要参考电阻的规格书。
要标示百分之一的精密电阻的材料和功率，需查看其规格书。
在这些规格书中通常会指出电阻器的额定功率和尺寸。
电阻器的功率通常被标注为“1/4W”，这意味着它的额定功率为1/4瓦特，尺寸为0.25英寸宽和1/8英寸高。
如果电阻器大小超过了这个标准，尺寸和额定功率可能会不同。
总结一下，正确标示百分之一的精密电阻也许看起来很显然，但需要仔细观察电阻上的标记，查看其规格书，以确保正确地标示其精度、材料和功率。
电阻器是电子元件中的一个非常小而重要的部分，所以正确地标示它对于电路的准确、一致和稳定的操作至关重要。
百分之一的精密电阻在现代电子工程中有广泛的应用，比如在测量电流、电压、信号处理、滤波器和精密仪器中都需要使用到。
精密电阻的精度非常高，可达百分之一或更高，这使其非常精确和可靠。
其尺寸和直径也非常小，因此可以在各种狭小的空间中应用。
百分之一的精密电阻有几种不同的类型。
其中最常见的类型是由金属薄膜制成的电阻器。
这种电阻器的优点是价格便宜，稳定性好，但其精度相对较低。
另一种精密电阻则是由金属箔制成。
这种电阻器的优点是精度高，稳定性好，但价格相对较贵。
此外, 还有一些使用热敏电阻材料制成的电阻器，这种电阻器在变温度环境下可以根据需求改变其电阻值。
电阻值的表示方法
代码 code 81 82 83 84 85 86 87 88 89 90 91 92 93 94 94 95 96 96
阻值 resiscan ce 681 698 715 732 750 768 787 806 825 845 866 887 909 931 981 953 976 976
B 101
0
阻值 resiscan ce 162 165 169 174 178 182 187 191 0.196 200 3205 210 215 221 226 232 237 243 249 255 C 102 D 103
code resiscan e 1 100 2 102 3 105 4 107 5 110 6 113 7 115 8 118 9 121 10 124 11 127 12 130 13 133 14 137 15 140 16 143 17 147 18 150 19 154 20 153 symbol multipliers
图1-1 两位有效数字阻值的色环表示法
如果色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂. 第五 环是色环电阻器的误差范围.(见图二) 五色环电阻器（精密电阻） 标称值第一位有效数字
标称值第二位有效数字
标称值第三位有效数字
标称值有效数字后0的个数(10的倍幂) 允许误差
颜色 黑 棕 红 橙 黄 绿 蓝
R007 = 7.00mΩ XXY
4m70 = 4.70mΩ （3） E-96 Multiplier Code标注法
XX 代表底数的代码，具体数值可从Multiplier Code表中查找
Y 代表指数的代码，具体数值也要从Multiplier Code表中查找 例如： 18A = 150Ω 02C = 10.2kΩ
贴片电阻的识别和标注方法
一．E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K），±20%（-M）怎么看电阻的阻值_贴片电阻的识别和标注方法1. 常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47Ω103 = 10kΩ224 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0ΩR20 = 0.20Ω5R1 = 5.1ΩR007 = 7.0mΩ4m7 = 4.7mΩ二．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）怎么看电阻的阻值_贴片电阻的识别和标注方法1: 常用电阻标注XXXY XXX代表底数，Y代表指数例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00ΩR200 = 0.200Ω5R10 = 5.10ΩR007 = 7.00mΩ4m70 = 4.70mΩ怎么看电阻的阻值_贴片电阻的识别和标注方法3: E-96 Multiplier Code标注法XXYXX 代表底数的代码，具体数值可从Multiplier Code表中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 150Ω02C = 10.2kΩ1、常用的标识方法，一般电阻如下图3.3K 56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300 欧，换一下单位就是3.3K 了。
电阻器的阻值和误差
普通电阻一般用四色环来表示电阻器的阻值和误差，靠近电阻器端头的为第一条色环，其余依次为第二、第三、第四条色环。
第一条色环表示第一位数，第二条色环表示第二条数。
先熟记第一、二环每种颜色所代表的数。
可这样记忆：棕=1 ，红=2，橙=3，黄=4，绿=5，蓝=6，紫=7，灰=8，白=9，黑=0。
第三条色环表示倍乘，即表式有效数字后应加0的个数。
棕=1 ，红=2，橙=3，黄=4，绿=5，蓝=6，紫=7，灰=8，白=9，黑=0，金表示有效数字后乘以0.1，银表示有效数字后乘以0.01。
第四条色环表示误差范围。
金:5%、银：10%、无色：20%精密电阻器一般用五条色环表示，器前三色环表示有效数字，第四色环表示倍乘，最后一色环表示误差，表示误差的色环除金、银、无色之外还有棕（1%）、红（2%）、绿（0.5）、蓝（0.25%)、紫（0.1%）色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。
但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2：棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×10000=1MΩ误差为1%，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×1Ω=140Ω，误差为1%。
电阻读数方法
0.22Ω=0.22R=R22 (只要是R在最前面，即表示阻值小于1Ω。)
2.2Ω=2R2
22Ω=22R 22.1Ω=22R1
220Ω=220R (只要是出现R或R在最后面，即表示阻值小于1K。)
2200Ω=2.2K=2K2
目前习用的小电容，误差多在±10%以内，电阻则以±1%为主。英国Holco电阻不是色码电阻，电阻体黑色，除了以数字直接标示阻值外，也标上0.5%之误差。事实上，台湾有很多厂商也能生产误差0.5%、0.25%或0.1%的电阻，但电阻瓷棒要另外进口，因此每种阻值最低要求是20,000只，若是想规格齐全，一次order上百种数值，价格就不低，可以买奔驰车，而且这辈子还用不完。
�
若是四位数字再加两个英文字，那代表何意？例如2151FC，阻值是2K15，误差是1%，那C代表什么？代表温度系数；C=50ppm、D=25ppm、Y=15ppm、T=10ppm、V=5ppm。
国产电阻以色码标示为主，碳膜电阻四色环，金属皮膜电阻五色环，有些还有六色环。±1%误差的金属皮膜电阻，最后一条色环就代表误差—棕色±1%、红色±2%、金色±5%、银色±10%、绿色±0.5%、蓝色±0.25%、紫色±0.1%。
色码电阻通常会提供阻值及误差两种规格，但温度系数则不标示，Holco电阻的温度系数由50ppm改成100ppm，是原厂公布，若原厂不说，消费者就不会知道。有一种金属氧化膜MOF电阻，就是我们常用的射极电阻那种，外观呈灰黑色。金属氧化膜电阻的温度系数很高，标准品是300ppm，但这是制造商公开在说明书上，一般消费者根本不知道。若是有人心存欺骗，说我定制的金属氧化膜电阻品质极佳，温度系数不到50ppm，那不知情的消费者只能傻傻的上当。(注：温度系数与电压系数不同，电压系数比较低。)
电阻值表示方法
电阻值的表示方法
电阻值的标注方法有3种，即直标法、色标法和数标法。
a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许偏差则用百分数表示,未标偏差值的即为±20%.
b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位数表示有效数字,第三位表示10的倍幂或者用R表示(R表示0.)如：472 表示47×102Ω（即4.7KΩ）；104则表示100KΩ、;R22表示0.22Ω、122=1200Ω=1.2KΩ、1402=14000Ω=14KΩ、 R22=0.22Ω、 50C=324*100=32.4KΩ、17R8=17.8Ω、000=0Ω、0=0Ω.
c、色环标注法使用最多，普通的色环电阻器用4环表示,精密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下：如果色环电阻器用四环表示,前面两位数字是有效数字,第三位是10的倍幂, 第四环是色环电阻器的误差范围(见图一)
四色环电阻器（普通电阻)
标称值第一位有效数字
标称值第二位有效数字
标称值有效数字后0的个数(10的倍幂)
允许误差
图1-1 两位有效数字阻值的色环表示法
如果色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂. 第五环是色环电阻器的误差范围.(见图二)
五色环电阻器（精密电阻）
d、SMT精密电阻的表示法，通常也是用3位标示。
一般是2位数字和1位字母表示，两个数字是有效数字，字母表示10的倍幂,但是要根据实际情况到精密电阻查询表里出查找.下面是精密电阻的查询表:。
电阻器的标志方法
电阻器的标志方法课前阅读：在电路中，电阻通常用大写英文字母“R”表示，在国家Array标准电路图中，电阻的符号如右图所示。
电阻大小的基本单位是欧姆（符号Ω），还有较大的单位千欧（KΩ）、兆欧（MΩ）、千兆欧（GΩ）及兆兆欧（TΩ）。
电阻器的标称阻值和偏差通常都标在电阻器件上，标志方法主要有以下几种：1、直标法直标法是将电阻器的标称阻值用数字和文字符号直接标在电阻体上，其允许偏差则用百分数表示。
未标偏差值的即为±20%。
例如图一、图二的电阻标志方法即为直标法，其中图一该电阻标称值为5.1KΩ，偏差为±5%。
图二中该电阻标称值为680Ω，偏差为±20%。
2、文字符号法文字符号法是将电阻器的标称阻值和允许偏差用数字和文字符号按一定的规律组合标志在电阻体上。
电阻器的标称值的单位标示符号如表一所示，允许偏差如表二所示。
表一：表二：在有些精密电阻中，通常采用四位数字加两位字母的标示方法。
前面的四位数字表示阻值：前三位数字分别表示阻值的百、十、个位数字，第四位数字表示前面三个数字后面加“0”的个数（10的倍数），单位为欧姆；数字后面的第一个英文字母代表误差，第二个字母代表温度系数（如表三所示）。
例如：标示为“2151FC”电阻的阻值是215*10=2.15KΩ，误差是±1%，温度系数为50ppm/℃。
3、色标法色标法是指用不同颜色的环（色环），按照它们的颜色和排列顺序在电阻体上标志出主要参数的方法。
普通的电阻器用四色环表示，精密电阻用五色环表示。
紧靠电阻体一端头的色环为第一环，露着电阻体本色较多的另一端头为末环。
若采用四色环标注，其第一色环是十位数，第二色环为个位数，第三色环为乘数，第四色环为允许误差（如图五所示），各种颜色所代表的数值如表四所示。
例如：4色环的电阻的颜色排列为红黑棕金。
则这只电阻的电阻值为200Ω，允许偏差为±5%。
若采用5色环标示，则其第一色环为百位数，第二色环是十位数，第三色环是个位数，第四色环是乘数，第五色环为允许偏差（如图六所示）。
色码电阻
电阻器阻值标示法直接标示法：阻值功率值误差适用于体积较大的电阻，如水泥电阻、绕线电阻等。
0.10.250.51251020数字标示法：两位有效数字（1）整数在电阻体上用三位数字来标明其阻值。
第一位和第二位为有效数字，第三位表示在有效数字后面所加“0”的个数。
例如：“472'’表示“4700Ω”；“151”表示“1500”。
（2）小数．则用“R”表示“小数点”．并占用一位有效数字，其余两位是有效数字。
例如：“2R4"表示“2．4Ω”；“R15”表示“0．15Ω”。
适用于贴片电阻色码标示法圆柱体电阻1%2%0.5%0.25%0.1%0.05%5%10%20%口诀：棕1红2橙是345黄绿6是蓝7紫8灰9是白黑色圆圈大鸭蛋金银本是负1,2色码电阻记周全下表，三圈电阻误差20%第四圈无色，看不到，无标识。
国家标准规定了电阻的阻值按其精度分为两大系列,分别为E-24系列和E-96系列.E-24系列精度为5%,E-96系列为1%, 在这两种系列之外的电阻为非标电阻,.精度为5%的碳膜电阻,以欧姆为单位的标称值:1.0 5.6 33 160 820 3.9K 20K 100K 510K2.7M 1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M 1.2 6.8 39 200 1K 4.7K 24K 120K 620K3.3M 1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M 1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M 1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K4.3M1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M 2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M 2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M 3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M 3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M3.9 22 120 620 3.2K 15K 75K 390K 2M 10M4.3 24 130 680 3.3K 16K 82K 430K 2.2M 15M4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M5.1 30精度为1%的金属膜电阻,以欧姆为单位的标称值:10 33 100 332 1K 3.32K 10.5K 34K 107K 357K 10.2 33.2 102 340 1.02K 3.4K 10.7K 34.8K 110K 360K 10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.07K 3.57K 11.3K 36K 115K 374K11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K 11.3 36 113 360 1.13K 3.65K 11.8K 37.4K 120K 390K 11.5 36.5 115 365 1.15K 3.74K 12K 38.3K 121K 392K11.8 37.4 118 374 1.18K 3.83K 12.1K 39K 124K 402K12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K 12.1 39 121 390 1.21K 3.92K 12.7K 40.2K 130K 422K 12.4 39.2 124 392 1.24K 4.02K 13K 41.2K 133K 430K12.7 40.2 127 402 1.27K 4.12K 13.3K 42.2K 137K 432K13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K 13.3 42.2 133 422 1.33K 4.32K 14K 43.2K 143K 453K14 43.2 140 432 1.4K 4.53K 14.7K 45.3K 150K 470K 14.3 44.2 143 442 1.43K 4.64K 15K 46.4K 154K 475K14.7 45.3 147 453 1.47K 4.7K 15.4K 47K 158K 487K15 46.4 150 464 1.5K 4.75K 15.8K 47.5K 160K 499K 15.4 47 154 470 1.54K 4.87K 16K 48.7K 162K 511K15.8 47.5 158 475 1.58K 4.99K 16.2K 49.9K 165K 523K16 48.7 160 487 1.6K 5.1K 16.5K 51K 169K 536K 16.2 49.9 162 499 1.62K 5.11K 16.9K 51.1K 174K 549K 16.5 51 165 510 1.65K 5.23K 17.4K 52.3K 178K 560K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K 180K 562K17.4 52.3 174 523 1.74K 5.49K 18K 54.9K 182K 576K17.8 53.6 178 536 1.78K 5.6K 18.2K 56K 187K 590K18 54.9 180 549 1.8K 5.62K 18.7K 56.2K 191K 604K 18.2 56 182 560 1.82K 5.76K 19.1K 57.6K 196K 619K18.7 56.2 187 562 1.87K 5.9K 19.6K 59K 200K 620K19.1 57.6 191 565 1.91K 6.04K 20K 60.4K 205K 634K19.6 59 196 578 1.96K 6.19K 20.5K 61.9K 210K 649K20 60.4 200 590 2K 6.2K 21K 62K 215K 665K20.5 61.9 205 604 2.05K 6.34K 21.5K 63.4K 220K 680K21 62 210 619 2.1K 6.49K 22K 64.9K 221K 681K21.5 63.4 215 620 2.15K 6.65K 22.1K 66.5K 226K 698K22 64.9 220 634 2.2K 6.8K 22.6K 68K 232K 715K 22.1 66.5 221 649 2.21K 6.81K 23.2K 68.1K 237K 732K22.6 68 226 665 2.26K 6.98K 23.7K 69.8K 240K 750K23.2 68.1 232 680 2.32K 7.15K 24K 71.5K 243K 768K23.7 69.8 237 681 2.37 7.32K 24.3K 73.2K 249K 787K24 71.5 240 698 2.4K 7.5K 24.9K 75K 255K 806K 24.3 73.2 243 715 2.43K 7.68K 25.5K 76.8K 261K 820K 24.7 75 249 732 2.49K 7.87K 26.1K 78.7K 267K 825K24.9 75.5 255 750 2.55K 8.06K 26.7K 80.6K 270K 845K25.5 76.8 261 768 2.61K 8.2K 27K 82K 274K 866K26.1 78.7 267 787 2.67K 8.25K 27.4K 82.5K 280K 887K26.7 80.6 270 806 2.7K 8.45K 28K 84.5K 287K 909K27 82 274 820 2.74K 8.66K 28.7K 86.6K 294K 910K27.4 82.5 280 825 2.8K 8.8K 29.4K 88.7K 300K 931K28 84.5 287 845 2.87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.94K 9.09K 30.1K 91K 309K 976K29.4 88.7 300 887 3.0K 9.1K 30.9K 93.1K 316K 1.0M30 90.9 301 909 3.01K 9.31K 31.6K 95.3K 324K 1.5M30.9 93.1 316 931 3.16K 9.76K 33K 100K 332K31.6 95.3 324 953 3.24K 10K 33.2K 102K 340K32.4 97.6 330 976 3.3K 10.2K 33.6K 105K 348K。
电阻阻值标识方法
第3道色环 表示10的n次方
第4道色环 表示误差等级
电阻器的识别与测量
黄冈高级技工学校
huang gang gao
ji ji gon xue
2）、 xiao 12种颜色对应的数字
电子技能实训
1 2 3 4 5 6 7 8 9 0 -1 -2
棕 红 橙 黄 绿 蓝 紫 灰 白黑金银
电阻器的识别与测量
电阻器的识别与测量
黄冈高级技工学校 huang gang gao ji ji gon xue
（四） xiao
四色环电阻表示方法
1）、 电阻器的前 两位有效数字乘10的n 次方（其中n是第三道颜色的数值），第四 道是误差环：
如图：红红棕 22×101±5% = 220 ±5%
第1、2道色环 表示有效数字
4--2 5--2 6--2
8.2 灰红
7--1 8--1 9--1
6.2 蓝红 6.8 蓝灰
9.1 白棕
电阻器的识别与测量
黄冈高级技工学校 huang gang gao ji ji gon xue xiao
E24序列电阻表示值
1--7：表示第一色环（棕色）的后面第二色环有7个。 2--4：表示第一色环（红色）的后面第二色环有4个。 3--4：表示第一色环（橙色）的后面第二色环有4个。 4--2：表示第一色环（黄色）的后面第二色环有2个 5--2：表示第一色环（绿色）的后面第二色环有2个 6--2：表示第一色环（蓝色）的后面第二色环有2个 7--1：表示第一色环（紫色）的后面第二色环有1个 8--1: 表示第一色环（灰色）的后面第二色环有1个 9--1: 表示第一色环（白色）的后面第二色环有1个
电阻序列值
阻值 系列
允许 误差
贴片电阻标识
300是30欧（这是国际标法）30R是30欧（这是英国标法）例如3.32K，若是印刷不清，就会让人误认成33.2k或332K。
若标示成33K2，就不会有上述的困扰。
还有打字机的问题，没有计算机辅助时，由于传统机械式打字机欠缺特殊符号，51Ω会标示成51ohm或51R，100mF会标示成100mF。
英国有不成文宪法，电子界有不成文的规定，电阻阻值标示方式如下：0.22Ω=0.22R=R22 (只要是R在最前面，即表示阻值小于1Ω。
)2.2Ω=2R222Ω=22R 22.1Ω=22R1220Ω=220R (只要是出现R或R在最后面，即表示阻值小于1K。
)2200Ω=2.2K=2K222000Ω=22K22100Ω=22.1K=22K1221800Ω=221.8K=221K82210000Ω=2.21MΩ=2M21陶片、积层电容很常见，其容量若非直接标示也常有人看不懂，明明是买1500pF陶片小电容，怎么老板给他的是152？别怀疑，152不是152pF，表示15后面有2个0；有时12pF 会标示成120，表示12后面没有0。
小电容标示是这样：220pF=n22=221 (表示在22后面有一个0)2200pF=2n2=222 (表示在22后面有两个0)0.0047mF=4n7=4700pF=4726.8pF=6p8 12.5pF=12p5 (1nF=1000pF)同理，RN-55/60/65系列军规电阻的四位数字也是如此标示：2210Ω=2K21=2211 (表示在221后面还有一个0)22100Ω=22K1=2212 (表示在221后面还有两个0)221000Ω=221K=2213 (表示在221后面还有三个0)所以649K=6493，64K9=6492，6K49=6491，649Ω=649R或6490。
军规电组的阻值以四位数字表示，但拿起军规电阻，你会发现在四位数字之后还有一个英文字，例如2151F。
电子元器件基础知识考试试题及答案
精心整理电子元器件基础知识考试试题及答案 部门：姓名得分： 一、 填空题（每题5分，共30分）1. 电阻器是利用材料的电阻特性制作出的电子元器件，常用单位有欧姆（Ω）、千欧（KΩ）和兆欧（MΩ），各单位之间的转换关系为1MΩ=103KΩ＝106Ω。
2. 电阻器阻值的标示方法有直标法、数字法和色标法。
3. 电感器是用导线在绝缘骨架上单层或多层绕制而成的，又叫电感线圈。
4. 二极管按材料分类，可分为锗管和硅管。
5. 三极管按导电类型可分为PNP 型和NPN 型。
6. 碳膜电阻为最早期也最普遍使用的电阻器，利用真空喷涂技术在瓷棒上面喷涂一层碳膜，再将碳膜外层加工切割成螺旋纹状，依照螺旋纹的多寡来定其电阻值，螺旋纹愈多时表示电阻值愈大。
二、 判断题（每题5分，共25分）1. 电阻量测不能带电测试，待测物要独立存在。
（正确）2. 电阻器按安装方式可分为：固定电阻、可调电阻、特种电阻（敏感电阻）。
（正确）3. 二极管又称晶体二极管，简称二极管，可以往两个方向传送电流。
（错误）4. 三极管又称“晶体三极管”或“晶体管”。
具有两个电极，是能起放大、振荡或开关等作用的半导体电子器件。
（错误）5. 扼流线圈又称为扼流圈、阻流线圈、差模电感器，是用来限制交流电通过的线圈，分高频阻流圈和低频阻流圈。
（正确）三、 简答题（每题15分，共45分）1. 读出右图两个色环电阻的阻值及误差,并根据电容的标识方法读出贴片电容212J 和104K 的电容值及误差。
答：1.270Ω，5%2.200KΩ，1%3.212J:21*102pF=2100pF=2.1nF,5%4.104K:10*104pF=100nF,10%2. 简述右图符号分别表示那些特性的晶体管。
答：1.普通二极管2.稳压二极管3.发光二极管4.光电二极管 3．列举3个常用的电子元器件并简述其用万用表简单的检测方法。
答：1.电阻器：万用表电阻档直接测量。
2．电容器：容量用万用表直接测量，充放电采用适当的电阻档观察阻值变化确定。
电阻标示方法
电阻标示方法嘿，咱今儿个就来唠唠电阻标示方法这档子事儿！你说电阻这玩意儿，就像个小机灵鬼，它的标示方法那也是有不少门道呢！咱先说说色环标示法，那可真是个有趣的存在。
就好比是电阻身上穿了一件花花绿绿的衣裳，每一种颜色都代表着不同的数字或者含义。
红橙黄绿蓝靛紫，这可不是随便排列的，它们都有自己的任务呢！比如说，红色可能就代表着一个数字，绿色又代表着另一个，通过这些颜色的组合，咱就能清楚地知道这个电阻的阻值啦！你想想，这多有意思呀，就跟玩拼图似的，把这些颜色拼在一起，就能得到答案。
还有数字标示法呢！这就像是给电阻起了个特别的名字。
直接用数字来表示它的阻值，简单明了，一点儿也不拐弯抹角。
看着那些数字，就好像电阻在跟你说：“嘿，我就是这么大的阻值，别搞错啦！”那这些标示方法有啥用呢？这你可就别犯糊涂啦！你想想，在一个复杂的电路里，要是没有这些明确的标示，那咱不就抓瞎啦？就好比你要去一个陌生的地方，没有地图指示，你能找得着北吗？电阻标示方法就是咱电路世界里的“地图”呀！它能帮咱准确地找到需要的电阻，让整个电路顺顺利利地工作起来。
咱再举个例子，就好比你要组装一个超级酷炫的电子小玩意儿，要是连电阻的阻值都搞不清楚，那你还怎么玩得转呀？这时候，电阻标示方法不就派上大用场啦！它能让你明明白白地知道该用哪个电阻，该怎么连接它们。
而且呀，学会了这些标示方法，你就像是掌握了一门独特的技能。
以后和朋友们聊起电子电路，你就能头头是道地给他们讲解，多有面子呀！你说是不是？总之呢，电阻标示方法可太重要啦！它就像是打开电路世界大门的钥匙，有了它，咱才能在这个神奇的领域里自由闯荡。
可别小瞧了这些小小的标示，它们背后可蕴含着大大的智慧呢！咱可得好好琢磨琢磨，把它们都弄清楚，这样咱在玩电子电路的时候才能游刃有余呀！所以呀，还等什么呢，赶紧去把电阻标示方法学起来吧！。
贴片电阻的识别和标注方法
一．E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K），±20%（-M）怎么看电阻的阻值_贴片电阻的识别和标注方法1. 常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47Ω103 = 10kΩ224 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0ΩR20 = 0.20Ω5R1 = 5.1ΩR007 = 7.0mΩ4m7 = 4.7mΩ二．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）怎么看电阻的阻值_贴片电阻的识别和标注方法1: 常用电阻标注XXXY XXX代表底数，Y代表指数例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00ΩR200 = 0.200Ω5R10 = 5.10ΩR007 = 7.00mΩ4m70 = 4.70mΩ怎么看电阻的阻值_贴片电阻的识别和标注方法3: E-96 Multiplier Code标注法XXYXX 代表底数的代码，具体数值可从Multiplier Code表中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 150Ω02C = 10.2kΩ1、常用的标识方法，一般电阻如下图3.3K56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300 欧，换一下单位就是3.3K 了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电阻器阻值标示方法
1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。
2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。
表示允许误差的文字符号
文字符号 D F G J K M
允许偏差 ±0.5% ±1% ±2% ±5% ±10% ±20%
3、数码法：在电阻器上用三位数码表示标称值的标志方法。
数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。
偏差通常采用文字符号表示。
4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。
国外电阻大部分采用色标法。
黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%
当电阻为四环时，最后一环必为金色或银色，前两位为有效数字，第三位为乘方数，第四位为偏差。
当电阻为五环时，最後一环与前面四环距离较大。
前三位为有效数字，第四位为乘方数，第五位为偏差。
电阻的色环识别就是每个电阻有4种或3种颜色标明阻值。
最后一个颜色是金黄或银白色。
表示该电阻的所标阻值与本物品实际阻值相差量。
金黄表示百分制10的误差，银白表示百分制20的误差。
根据书上写的方法教也不好记，我有一个办法记电阻色环挺简单的，希望有不足的地方请同行多多指教。
我的方法是；电阻上前3种颜色表示阻值的标定方法。
一共12种颜色分别是；棕，红，橙，黄，绿，蓝，紫，灰，白，黑，金，银。
代表的数字分别是；1，2，3，4，5，6，7，8，9，0，[0点1]，[0点01]。
第1和第2个颜色表示数字。
第3个颜色表示该数字加的0数量。
例1；有个电阻的色标是[红黄绿金]它的阻值是24再在后面加5个零，那就是。
等于是2400K欧的阻值。
也是2。
4M欧。
例2；有个电阻的色标是[棕红金金]它的阻值第三部分意思是[0点1]那就是12乘以0点1。
它的阻值是1。
2欧。
例3；[红黄黑金]那第3部分的意思是[0]那它就是24乘以0，它的阻值还是24欧。
最后的金色表示该电阻的所标阻值误差在百分制10之内。
如果最后一个颜色是银白色那就是误差率百分制20。
大多电阻都是金色[百分制10误差率]。
x1000000000 /
*********************************色环电阻相关知识*****************************
电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻在电路中的主要作用
为分流,限流,分压,偏置等.1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：
千欧（KΩ），兆欧（MΩ）等。
换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注
方法有3种，即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路，
如：472 表示47×100Ω（即4.7K）；104则表示100Kb、色环标注法使用最多，现举例如
下：四色环电阻，五色环电阻(精密电阻，主要用在仪器，仪表等要求误差小，精度高的电路中)
色标法色标法是指在电感器表面涂上不同的色环来代表电感量(与电阻器类似)，通常用四色环表示，紧靠电感体一端的色环为第一环，露着电感体本色较多的另一端为末环。
其第一色环是十位数，第二色环为个位数，第三色环为应乘的倍数(单位为11H)，第四色环为...
电阻器和电位器的型号命名方法
表1 电阻器型号命名方法。
