采暖管道施工工艺流程

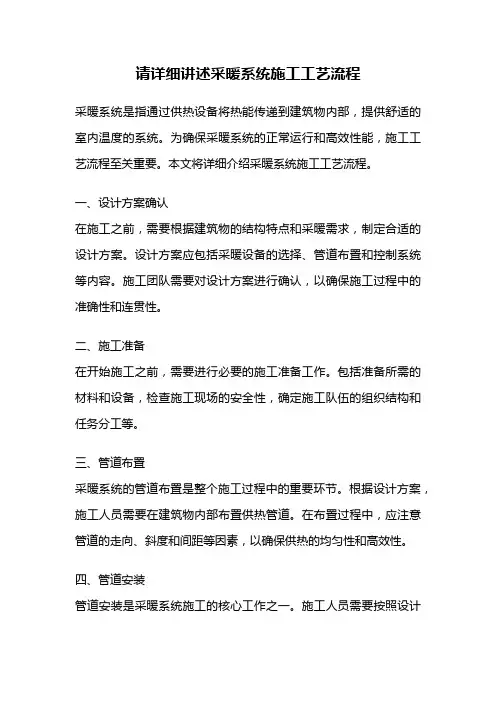

请详细讲述采暖系统施工工艺流程
请详细讲述采暖系统施工工艺流程采暖系统是指通过供热设备将热能传递到建筑物内部，提供舒适的室内温度的系统。
为确保采暖系统的正常运行和高效性能，施工工艺流程至关重要。
本文将详细介绍采暖系统施工工艺流程。
一、设计方案确认在施工之前，需要根据建筑物的结构特点和采暖需求，制定合适的设计方案。
设计方案应包括采暖设备的选择、管道布置和控制系统等内容。
施工团队需要对设计方案进行确认，以确保施工过程中的准确性和连贯性。
二、施工准备在开始施工之前，需要进行必要的施工准备工作。
包括准备所需的材料和设备，检查施工现场的安全性，确定施工队伍的组织结构和任务分工等。
三、管道布置采暖系统的管道布置是整个施工过程中的重要环节。
根据设计方案，施工人员需要在建筑物内部布置供热管道。
在布置过程中，应注意管道的走向、斜度和间距等因素，以确保供热的均匀性和高效性。
四、管道安装管道安装是采暖系统施工的核心工作之一。
施工人员需要按照设计图纸的要求，将供热管道进行连接和固定。
在安装过程中，应注意管道的密封性和稳固性，防止漏水和松动现象的发生。
五、设备安装除了管道安装外，采暖系统的设备安装也是非常重要的一步。
根据设计方案，施工人员需要将供热设备，如锅炉、换热器等进行安装和调试。
在安装过程中，应按照设备的说明书和相关标准进行操作，确保设备的正常运行和安全性。
六、绝热处理采暖系统的绝热处理是为了减少热能的损失和提高供热效果。
施工人员需要对供热管道进行绝热处理，如使用绝热材料进行包裹和固定。
绝热处理应注意绝热材料的选择和施工质量，以确保绝热效果的达到预期要求。
七、系统调试在完成管道和设备的安装后，需要对采暖系统进行调试。
调试过程包括系统的水压测试、泄漏检测和温度控制等。
通过调试，可以确保采暖系统的正常运行和性能稳定。
八、验收和保养施工完成后，需要进行采暖系统的验收和保养工作。
验收过程包括对系统的运行状态和温度控制进行检查，确保系统符合设计要求和安全标准。
供热管道安装施工工艺标准
供热管道安装施工工艺标准（一）范围本工艺标准适用于室外采暖及生活热水供应管道（包括直埋、地沟或架空管道）安装工程。
（二）施工准备1、材料要求（1）管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产口合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。
（2）管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。
（3）各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。
丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。
（4）附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。
（5）型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。
2、主要机具：（1）机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。
（2）工具：套丝板、压力案、管钳、活扳子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。
3、作业条件：（1）安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。
（2）安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。
（3）安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。
（三）操作工艺1、工艺流程：（1）直埋：（2）管沟：放线定位→挖土方→砌管沟→卡架制安装→管道安装→补偿器安装→水压试验→防腐保温→盖沟盖板→回填土（3）架设：放线定位→卡架安装→管道安装→补偿器安装→水压试验→防腐保温2、直埋管道安装：（1）根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。
（2）为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持0.6～1m的距离，沟底要求找平夯实，以防止管道弯曲受力不均。
（3）管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记，便于统一修理。
（4）管道应先在沟边进行分段焊接，每段长度在25～35m范围内。
包暖气管施工工艺流程

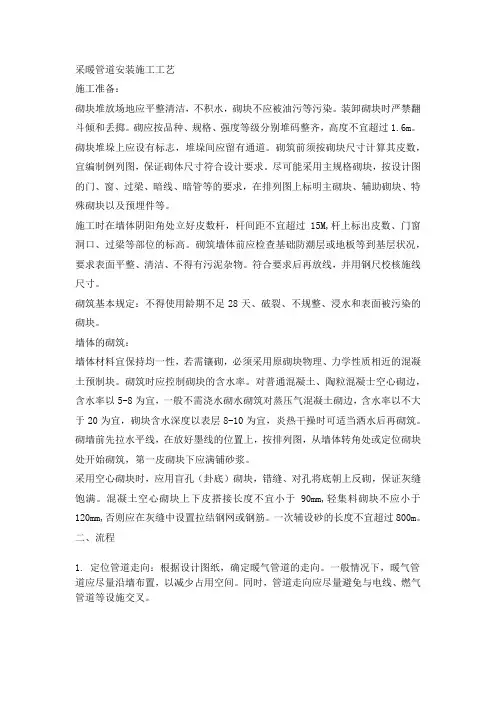

采暖管道安装施工工艺施工准备：砌块堆放场地应平整清洁，不积水，砌块不应被油污等污染。
装卸砌块时严禁翻斗倾和丢掷。
砌应按品种、规格、强度等级分别堆码整齐，高度不宜超过1.6m。
砌块堆垛上应设有标志，堆垛间应留有通道。
砌筑前须按砌块尺寸计算其皮数，宜编制例列图，保证砌体尺寸符合设计要求。
尽可能采用主规格砌块，按设计图的门、窗、过梁、暗线、暗管等的要求，在排列图上标明主砌块、辅助砌块、特殊砌块以及预埋件等。
施工时在墙体阴阳角处立好皮数杆，杆间距不宜超过15M,杆上标出皮数、门窗洞口、过梁等部位的标高。
砌筑墙体前应检查基础防潮层或地板等到基层状况，要求表面平整、清洁、不得有污泥杂物。
符合要求后再放线，并用钢尺校核施线尺寸。
砌筑基本规定：不得使用龄期不足28天、破裂、不规整、浸水和表面被污染的砌块。
墙体的砌筑：墙体材料宜保持均一性，若需镶砌，必须采用原砌块物理、力学性质相近的混凝土预制块。
砌筑时应控制砌块的含水率。
对普通混凝土、陶粒混凝士空心砌边，含水率以5-8为宜，一般不需浇水砌水砌筑对蒸压气混凝土砌边，含水率以不大于20为宜，砌块含水深度以表层8-10为宜，炎热干操时可适当洒水后再砌筑。
砌墙前先拉水平线，在放好墨线的位置上，按排列图，从墙体转角处或定位砌块处开始砌筑，第一皮砌块下应满铺砂浆。
采用空心砌块时，应用盲孔（卦底）砌块，错缝、对孔将底朝上反砌，保证灰缝饱满。
混凝土空心砌块上下皮搭接长度不宜小于90mm,轻集料砌块不应小于120mm,否则应在灰缝中设置拉结钢网或钢筋。
一次辅设砂的长度不宜超过800m。
二、流程1. 定位管道走向：根据设计图纸，确定暖气管道的走向。
一般情况下，暖气管道应尽量沿墙布置，以减少占用空间。
同时，管道走向应尽量避免与电线、燃气管道等设施交叉。
2. 开槽：使用专用的开槽工具，按照设计图纸的要求，在墙面或地面开槽。
开槽的深度和宽度应符合暖气管道的尺寸要求。
3. 铺设保温层：在开好的槽内铺设保温材料，如泡沫塑料、岩棉等。
采暖管道施工工艺流程
采暖管道施工工艺流程一、设计准备：1.根据建筑物的具体情况和采暖需求，确定采暖系统的设计方案。
2.绘制管道布局图，确定管道走向和支架位置。
3.安排相关施工人员，准备施工所需材料和设备。
二、基础施工：1.清理施工区域，确保施工区域干净整洁。
2.根据设计要求，在地面上布置好管道系统的主体位置。
3.进行地面凿孔预埋支架，以确定支架的位置。
4.进行地面打磨、处理等作业，使其平整光滑。
三、管道安装：1.安装支架：根据设计要求，在预埋支架上进行管道支架的安装。
2.安装管道：按照管道布局图，逐段安装管道，确保管道连接牢固。
3.连接管件：使用专用工具连接管道和管件，防止漏水和渗漏。
4.安装阀门：根据设计要求，在需要的位置安装阀门，便于控制采暖系统的运行。
四、管道测试：1.管道试验：安装完毕后，进行管道试验，将管道充水，排除气体，并保持一定压力。
2.检查漏水：通过观察管道是否有漏水，进行漏水检查，并进行修补和处理。
3.管道清洗：清理管道内残留的杂质和异物，确保管道畅通无阻。
五、封闭保温：1.进行管道保温：在管道外覆盖保温材料，以减少热量损失。
2.密封保护：保温材料封闭并加固，确保管道保温效果。
3.执行绝热标准：按照相关规范进行保温施工，确保管道的绝热性能达标。
六、验收：1.完成安装及测试：完成管道安装并通过相应的测试。
2.检查施工质量：对管道安装的质量进行检查，是否符合相关标准和规范。
3.管道验收：验收合格后，进行相关手续的办理，并接受相关单位的验收。
以上为采暖管道施工工艺流程的基本步骤，根据具体情况和不同项目的需求，可能会有一定的调整和差异。
在施工过程中，需要严格按照相关规范和标准进行操作，确保施工质量，最终保证采暖系统的正常运行。
采暖管道保温工艺流程
供热管道保温施工工艺一、材料选取：1、管道绝热材料选用聚氨酯硬泡，2、聚氨酯泡沫具有良好的机械性能和热绝缘性能，通常情况下可耐温120℃，通过改性或其它隔热材料组合可耐温180℃，硬质聚氨酯泡沫主要技术指标见下表。
3、保护层安装选择：聚氯乙烯塑料感光膜缠绕外护层二、施工准备1、施工现场道路平整、畅通。
2、施工现场水、电具备使用条件。
3、施工操作人员技术培训合格持证上岗。
4、对已进入现场的各种施工机械进行必要的检查维修合适运行，确保状态良好。
5、对施工文件及供货单位提供的技术文件等，应做到认真审核，发现问题及时处理。
6、各种保温材料的品种、数量与设计要求相符。
7、保温材料表面平整度、光洁度以及尺寸公差、容重、导热系数均符合设计要求。
8、备足施工用各各种保温材料的品种机械、工具，主要施工工具如下：工具刀、老虎钳、尖嘴钳、手锯、钢直尺、角尺、圈尺、圆规等。
9、施工前做好各种技术交底；由技术负责人员向各施工班长交待清楚各部位使用保温材料、保护层材料及保温层结构、厚度等要求。
三、施工工艺1、除锈按照设计要求进行除锈。
达到S2.5级。
2、聚氨酯浇注：调整高压发泡机的混合比为1：1.05→测定设备流量→设定浇注时间（投料量/流量）。
在穿管完毕管道两端封堵后的HDPE外护管中间正上位置开浇注孔→将高压发泡机混合头的浇注嘴插入浇注孔→浇注→料空塞封堵浇注孔→熟化→拆卸卡头→检验→修正投料量→成品。
四、质量控制1、保温层拼缝宽度不得大于5mm。
2、保温层厚度偏差硬质保温材料允许偏差+10mm。
软质保温材料允许偏差-5mm。
3、表面平整、翘口、脱层、开裂等缺陷。
4、平整度检查用1m长靠尺，绝热层不得大于10mm。
5、聚氨酯贴衬应平整光滑，色泽均匀，与基体表面结合牢固，无起鼓，起泡每平方直径不大于5mm应在3个以下，不应有脱层、固化不全和聚氨酯漏出的现象。
暖通工程主要施工工艺

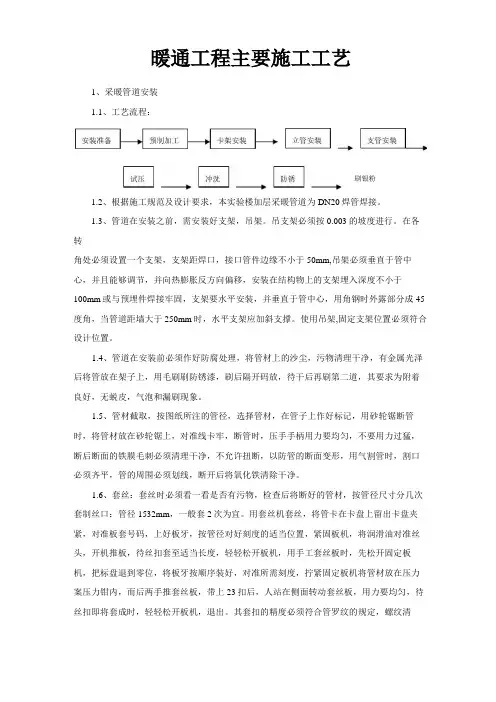

暖通工程主要施工工艺1、采暖管道安装1.1、工艺流程：1.2、根据施工规范及设计要求，本实验楼加层采暖管道为DN20焊管焊接。
1.3、管道在安装之前，需安装好支架，吊架。
吊支架必须按0.003的坡度进行。
在各转角处必须设置一个支架，支架距焊口，接口管件边缘不小于50mm,吊架必须垂直于管中心，并且能够调节，并向热膨胀反方向偏移，安装在结构物上的支架埋入深度不小于100mm 或与预埋件焊接牢固，支架要水平安装，并垂直于管中心，用角钢时外露部分成45度角，当管道距墙大于250mm 时，水平支架应加斜支撑。
使用吊架,固定支架位置必须符合设计位置。
1.4、管道在安装前必须作好防腐处理，将管材上的沙尘，污物清理干净，有金属光泽后将管放在架子上，用毛刷刷防锈漆，刷后隔开码放，待干后再刷第二道，其要求为附着良好，无蜕皮，气泡和漏刷现象。
1.5、管材截取，按图纸所注的管径，选择管材，在管子上作好标记，用砂轮锯断管时，将管材放在砂轮锯上，对准线卡牢，断管时，压手手柄用力要均匀，不要用力过猛，断后断面的铁膜毛刺必须清理干净，不允许扭断，以防管的断面变形，用气割管时，割口必须齐平，管的周围必须划线，断开后将氧化铁清除干净。
1.6、套丝：套丝时必须看一看是否有污物，检查后将断好的管材，按管径尺寸分几次套制丝口：管径1532mm ，一般套2次为宜。
用套丝机套丝，将管卡在卡盘上留出卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧固板机，将润滑油对准丝头，开机推板，待丝扣套至适当长度，轻轻松开板机，用手工套丝板时，先松开固定板机，把标盘退到零位，将板牙按顺序装好，对准所需刻度，拧紧固定板机将管材放在压力案压力钳内，而后两手推套丝板，带上23扣后，人站在侧面转动套丝板，用力要均匀，待丝扣即将套成时，轻轻松开板机，退出。
其套扣的精度必须符合管罗纹的规定，螺纹清刷银粉洁，规整，断丝或缺丝不大于螺纹的10%，在合格的基础上螺纹无断丝，套扣后试试松紧度，一般用手带入3扣，在丝扣处涂铅油，缠麻后带入管件，然后用管钳将管拧紧。
室内采暖管道及配件安装施工工艺与质量标准
室内采暖管道及配件安装工艺标准一、总则1 范围本标准适用于在建项目采暖工程的施工管理和质量验收，如本标准的要求高于国家相关规范的规定，以本标准为准，否则以国家规范为准。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。
GB50300-2001 建筑工程施工质量验收统一标准GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50236-2011 现场设备、工业管道焊接工程施工验收规范JGJ142-2004 地面辐射供暖技术规程二、施工准备1 技术准备1.1 施工图纸审图完毕，图纸交底完成；各种管线相互避让而无矛盾，以及横向管道占有较大空间等都已考虑。
1.2 专项方案审核和技术交底完成。
1.3 施工人员熟悉图纸（包括其它专业图纸）、理解设计意图、明确建筑结构形式、高度等。
2 物资准备2.1 管道采用焊接钢管、镀锌钢管和无缝钢管时，质量应符合要求。
2.2 管件和阀门规格、型号、公称压力符合设计要求，质量满足要求；使用的冲压弯头外径，应与管道外径相同。
3 作业条件准备3.1 预留的孔洞、套管，经检查合格。
3.2在作业层已经有明确标高线；管道井内该粉刷的已粉刷，杂物已清理，有供安装操作的作业面。
3.3 支管安装：墙体砌筑完毕、墙面已装修、散热器安装完毕后进行。
3.4地辐热作业温度不宜低于5℃。
低于5℃的环境下施工时，现场应采取升温措施。
三、施工工艺1 施工工艺流程本工艺流程见下图。
2 操作要求2.1、管道预留预埋工艺要求1)、管道穿过墙壁和楼板，应设置套管，套管管径应比穿管大两号。
安装在楼板内的套管，其顶部应高出装饰地面20 mm；底部应与楼板底面相平；安装在墙壁内的套管，其两端与饰面相平；穿过楼板的套管与管道之间，应用阻燃密实材料和防水油膏填实，端面光滑；管道的接口不应设在套管内；管道与套管应同心，使其达到美观要求。
2)、钢套管内外表面及两端口需做防腐处理，断口平整。
供暖地暖管道工程施工流程
供暖地暖管道工程施工流程一、暖地暖管道工程施工准备工作1. 设计方案确认：在进行暖地暖管道工程施工前，首先要确认设计方案，包括暖地暖管道的敷设位置、管道连接方式、管道材质等内容。
2. 勘察测量：进行暖地暖管道敷设前，需要对施工现场进行勘察测量，并根据设计方案确定管道敷设的具体位置和数量。
3. 材料准备：准备好施工所需的暖地暖管道、连接件、散热片、绝缘材料等材料，并进行验收确认材料质量。
4. 施工人员培训：对参与暖地暖管道工程施工的施工人员进行培训，使他们了解暖地暖管道的施工流程和安全注意事项。
5. 安全防护：在施工现场设置好安全防护措施，确保施工过程中不发生安全事故。
6. 施工工具准备：准备好完成暖地暖管道工程施工所需的工具，包括切割机、焊接机、测量工具等。
二、暖地暖管道工程施工流程1. 敷设管道：根据设计方案确定的管道敷设位置，在地面上开挖管道槽，并将暖地暖管道敷设在管道槽内。
注意管道要保持水平、垂直，并且要和散热片连接好。
2. 安装连接件：将连接件安装在暖地暖管道上，确保管道之间的连接紧密，无漏水现象。
3. 安装散热片：将散热片安装在暖地暖管道下方，确保能够有效将热量传递到地面上。
同时要注意散热片要均匀分布，避免出现热量不均匀的现象。
4. 绝缘处理：在暖地暖管道施工完成后，进行绝缘处理，确保管道不会受到外界温度的影响，从而保证供暖效果。
5. 系统调试：在暖地暖管道工程施工完成后，需要对供暖系统进行调试，检查系统是否正常运行、管道是否漏水等情况。
6. 最终验收：完成暖地暖管道工程后，需要进行最终验收，确认暖地暖系统正常运行，供暖效果良好。
7. 保养维护：对暖地暖管道系统进行定期的保养维护工作，确保系统运行稳定，延长系统使用寿命。
三、暖地暖管道工程施工验收与保养1. 验收标准：暖地暖管道工程验收应符合设计要求，管道敷设位置准确、连接牢固、散热片安装正确等。
2. 保养措施：暖地暖管道系统在使用过程中，需定期检查管道是否漏水、散热片是否损坏等情况，并及时进行维修保养工作。
采暖(给排水)管道施工方法
采暖（给排水）管道施工方法1 、工艺流程；1）给水管道工艺流程；预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐→保温→管道冲洗→配件安装2）排水管道工艺流程管道预制→干管安装→立管安装→支管安装→灌水、通球试验2 、给排水管道安装；1）给排水干管安装；安装前先检查预留洞口，以设计尺寸确定位置，修改洞口。
给水干管安装时一般从总进入口开始操作，总进口端头加临时丝堵以备试压用。
管道预制后、安装前做好防腐，丝扣连接管道抹铅油缠麻，然后用管钳上紧，安装后找直找正。
排水管应用两个45度弯头连接。
排出管安装时，出墙管口堵好，以便做闭水试验。
2）给排水立管安装：给排水立管宜分主管、支立管分步预制安装。
安装前先检查预留洞口，以设计尺寸确定位置，修改洞口。
安装时，若需打洞，洞口直径不应过大，并且不得随意切断楼板钢筋。
必须切断时，需在立管安装后焊接加固。
立管安装先每层从上至下统一安装卡件，然后安装立管，安装完后用线坠吊直找正。
冷热水立管安装要求热水管在左，冷水管在右。
给水立管每层设管卡，高度距地面1.5~1.8m。
排水立管应每层设检查口，高度距安装地面1m。
3）给排水支管安装；给水支管安装前核定各卫生洁具冷热水预留口高度、位置，找平正后栽支管卡件。
冷热水支管安装要求热水管在上，冷水管路设在下。
排水支管先安装管道，调好坡度，再固定卡架。
排水支管一定要按规定的坡度进行安装，不允许有倒坡、平坡的现象。
4）其它；给水干管按0.002-0.003坡度敷设,坡向泄水装置。
排水管坡度应符合施工规范规定。
坡度过小或倒坡均会影响使用效果。
3 、管道安装时应注意以下几点；1）水平安装的管道要有适当的坡度，给水横管以0.002～0.005的坡度坡向泄水装置或配水点，给水引入管应有不小于0.003的坡度坡向室外给水管网。
排水管道坡度按管径不同，以图纸给出的坡度选取。
给排水室内管道图纸标高为管道中心标高。
沿墙面或楼面敷设的管道采用管卡固定，管卡用钢钉或膨胀螺丝，固定在依托墙体或楼板上。
室内采暖钢管施工工艺流程
室内采暖钢管施工工艺流程一、施工前准备在进行室内采暖钢管施工之前，需要进行一系列的准备工作。
首先，施工人员需要对施工现场进行勘察和测量，了解房屋的布局和结构，确定钢管的敷设位置。
同时，还需要对钢管进行检查，确保其质量合格。
在施工现场，需要准备好所需的施工工具和材料，如焊接设备、切割工具、焊材等。
二、钢管敷设钢管的敷设是室内采暖系统的关键步骤。
首先，根据勘察结果确定钢管的敷设路径和敷设方式。
通常情况下，钢管会沿着墙壁或地板进行敷设，以减少对室内空间的占用。
在敷设过程中，要注意保持钢管的平整和直线，避免出现弯曲或扭曲的情况。
同时，还要保证钢管与墙壁或地板之间的间隙适当，以便后续的固定和维修。
三、钢管固定钢管敷设完成后，需要进行固定，以确保其稳定性和安全性。
固定钢管的方式可以根据具体情况选择，常见的方法有使用钢管夹、焊接或螺栓固定等。
在固定过程中，要保证钢管与支架或墙壁之间的接触面充分，并且要均匀分布固定点，以避免出现局部应力过大的情况。
四、管道连接钢管的连接是室内采暖系统的关键环节。
在进行管道连接之前，需要先对钢管进行切割和修整，确保其长度和形状适合连接需求。
然后，根据连接方式的不同，采用相应的连接方法，如焊接、螺纹连接或套管连接等。
在连接过程中，要注意保证连接点的密封性和牢固性，避免出现漏水或松动的情况。
五、管道绝热为了提高室内采暖系统的效果，防止能量损失，需要对钢管进行绝热处理。
绝热材料的选择可以根据实际情况和要求来确定，常见的绝热材料有聚氨酯泡沫、玻璃棉、岩棉等。
在绝热过程中，要注意保证绝热材料的完整性和紧密性，避免出现热量泄漏或损失的情况。
六、系统测试钢管敷设和连接完成后，需要对室内采暖系统进行测试，以确保其正常运行和安全性。
测试包括系统压力测试、渗漏测试和安全性能测试等。
在测试过程中，要注意保持施工现场的安全和整洁，确保测试结果准确可靠。
七、完善配套设施室内采暖钢管施工完成后，还需要进行一些配套设施的完善工作。
室外采暖管道施工工艺
室外采暖管道施工工艺摘要：室外采暖管道施工工艺是指在室外环境下进行采暖管道的安装与连接的一套施工流程。
本文介绍了室外采暖管道施工工艺的基本步骤和注意事项，以及相关的材料和工具。
一、引言在采暖系统中，室外采暖管道起着非常重要的作用。
它是将热水或蒸汽从锅炉传递到采暖设备或暖气片的媒介。
因此，正确施工室外采暖管道十分关键，它直接影响着采暖系统的运行效果和安全性。
二、室外采暖管道施工步骤1. 确定施工布局：首先需要根据设计图纸确定室外采暖管道的走向和布置方式。
要考虑到地形条件、建筑物结构以及使用要求等因素，合理规划管道路线。
2. 材料准备：根据设计要求和布局图纸，准备好所需的管道材料，包括钢管、承插式管件、绝缘材料等。
确保材料的质量符合标准，并进行检查。
3. 开挖沟槽：根据管道的走向，采用机械或人工方式开挖沟槽。
沟槽的深度和宽度应符合设计要求，并保证均匀一致。
4. 安装管道：在沟槽内安装好管道，根据设计图纸进行连接。
连接方式可以采用焊接、承插式连接或螺纹连接等。
确保管道连接牢固，并且无泄漏。
5. 绝缘处理：在管道的连接处和暴露在地表上的部分，进行绝缘处理。
可以采用保温材料、防腐材料等进行绝缘包裹，以减少能量损失和管道腐蚀的风险。
6. 测试与防护：对已连接好的室外采暖管道进行测试，确保其正常运行和安全性。
在施工完成后，及时进行覆土，并设置防护措施，以避免管道的破坏和外部因素的干扰。
三、施工注意事项1. 施工前的准备工作十分重要，包括绘制合理的管道布局图、选择合适的管材等。
要确保与设计方充分沟通和确认，避免施工中出现问题。
2. 在施工过程中，要注意工地安全。
采取必要的防护措施，如佩戴安全帽、护目镜等。
严禁在危险区域进行施工。
3. 管道的连接要牢固可靠，确保没有任何泄漏。
可以采用涂抹密封胶、加装密封垫等方式，提高连接的密封性。
4. 绝缘处理是室外采暖管道施工中必不可少的一部分。
要选择合适的绝缘材料，并严格按照要求进行包裹和固定。
采暖管道施工工艺流程
采暖管道施工工艺流程3.1工艺流程：安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→试压→冲洗→防腐→保温→调试3.2安装准备：3.2.1认真熟悉图纸，配合土建施工进度，预留槽洞及安装预埋件。
3.2.2按设计图纸画出管路的位置、管径、变径、预留口、坡向，卡架位置等施工草图，包括干管起点、末端和拐弯、节点。
预留口、坐标位置等。
3.3干管安装：3.3.1按施工草图，进行管段的加工预制，包括：断管、套丝、上零件、调直、核对好尺寸，按环路分组编号，码放整齐。
3.3.2安装卡架，按设计要求或规定间距安装。
吊卡安装时，先把吊棍按坡向、顺序依次穿在型钢上，吊环按间距位置套在管上，再把管抬起穿上螺栓拧上螺母，将管固定。
安装托架上的管道时，先把管就位在托架上，把第一节管装好U形卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓。
3.3.3干管安装应从进户或分支路点开始，装管前要检查管腔并清理干净。
在丝头处涂好铅油缠好麻，一人在末端扶平管道，一人在接口处把管相对固定对准丝扣，慢慢转动入扣，用一把管钳咬住前节管件，用另一把管钳转动管至松紧适度，对准调直时的标记，要求丝扣外露2～3扣，并清掉麻头依此方法装完为止（管道穿过伸缩缝或过沟处，必须先穿好钢套管）。
3.3.4制作羊角弯时，应煨两个75°左右的弯头，在联接处锯出坡口，主管锯成鸭嘴形，拼好后即应点焊、找平、找正、找直后，再进行施焊。
羊角弯接合部位的口径必须与主管口径相等，其弯曲半径应为管径的2.5倍左右。
干管过墙安装分路作法见图1-11.图1-113.3.6采用焊接钢管，先把管子选好调直，清理好管膛，将管运到装置地点，装置步伐从第一节开始；把管就位找正，瞄准管口使预留口方向正确，找直后用气焊点焊固定（管径≤50m m以下焊2点，管径≥70mm以上点焊3点），然后施焊，焊完后应保证管道正派。
3.3.7遇有伸缩器，应在预制时按规范要求做好预拉伸，并作好纪录。
采暖管道的安装工艺流程
采暖管道的安装工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!采暖管道的安装工艺流程详解在家庭或者公共建筑的冬季保暖系统中，采暖管道起着至关重要的作用。
采暖管道安装顺序
•1、工艺流程及施工方法预制加工支架安装→干管安装→立管安装→支管安装→试压冲洗→→调试1)安装准备:根据施工图纸、施工方案及施工技术交底检查、核对各种管道的坐标、标高是否有交叉，管道的布置是否合理，按照施工图纸预制加工管道和支吊架。
2）干、立管安装：按施工图纸进行管道的加工预制。
本工程采暖管道采用内外壁热镀锌钢管。
DN ＜100丝扣连接，DN≥100为卡箍连接。
连接螺纹应清洁、完整、无断丝或缺丝，连接牢固，接口处外露螺纹2~3扣，外露螺纹部分应做好防腐处理，并将麻丝清理干净。
施工顺序按先干管、立管、后支管安装。
采暖干管按设计要求的坡度进行安装，先按设计坡度找准穿墙套管的位置并固定，管道先临时固定,连接完毕后，再固定牢固，并按设计要求加设固定支架。
立管安装按自下而上的顺序进行，找好垂直度,管道穿楼板处设钢套管，套管顶部高出地面20mm。
管道安装时，干管坡度为3‰，根据图纸确定预留口的位置，预留口加临时丝堵。
丝扣采用机械套丝，管径ND25m以上的管道分两次进行套丝,不可一次套成，管子螺纹要规整，不得有断丝或缺丝现象。
安装螺纹管件要按旋转方向一次装好，不能反向。
拧紧后，外露2~3扣螺纹,并清除多余填料，对外露螺纹涂防锈漆防腐.管道螺纹连接时，在管子的外螺纹与管件或阀件的内螺纹之间加油麻，先将麻丝抖松成薄均匀的纤维,螺纹的第二扣开始沿螺纹方向进行缠绕，缠绕好后表面沿螺纹方向涂白厚漆，然后拧上管件，再用管钳收紧。
填料缠绕要适当，以避免把厚漆、麻丝从管端下垂挤入管腔、堵塞管路。
3)管道试验：根据规范要求，采暖系统安装完毕后管道保温之前应进行水压试验，在试验压力下10min内压力降不大于0。
02MPa，降至工作压力后检查，不渗不漏为合格。
为保证施工质量，避免交叉施工造成以施工完埋地管道损坏，大厅地板辐射部分在安装完毕后,地面施工完之前一直保持工作压力.4）管道防腐、保温及油漆：管道保温采用超细离心玻璃棉保温管壳，穿越防火墙处采用固定支架，且用不燃材料填实。
暖气施工工艺流程
暖气施工方案工艺流程：配合土建预留洞→检验各洞口的标高及轴线→基础管道安装→闭水试验与强度试验→隐蔽工程检查记录→管道安装并堵洞→散热器安装配管→卫生洁具安装→水压及通水试验→调试验收2、施工工艺：1）管道安装：A、给水系统：室内给水由外管网供给，工作压力0.16MPa，管材采用镀锌钢管DN40、DN32、DN25、DN15丝扣连接。
地沟内管道为30厚超细玻璃棉管壳，外缠玻璃布保温。
B、排水系统：排水管道采用UPVC-D110、50管粘接，立管设检查口距地面1.0m。
C、采暖系统：采暖为下供下回式双管系统，95/75℃热水，最低点设泄水阀，管道采用焊接钢管DN50、DN32、DN25，进户埋深-1.4m，坡度3‰，散热器为椭四柱760型落地安装，暖气沟管道为23mm厚聚乙烯PEF保温材料。
D、大于DN50为铜截止阀，小于DN50为铜闸阀，按施工图进行管道的加工预制，按规定间距安装卡架，管道穿墙体、楼板时做套管保护管道焊接: 管道焊接把钢套管先寄在管子上，焊管时把管就位找正然后施焊,要保证焊波均匀一致，焊缝表面无结瘤气孔，无夹渣，焊完后清理干净，做好防腐处理。
管道安装完检查坐标，标高预留口位置和管道变径等是否正确。
然后找直，用水平尺校对复核坡度，调整合格后，装好U形卡，使其松紧适度，平正一致，地埋管道安装前做好防腐，按设计要采暖管道隐检后做好保温。
E、丝扣连接：在选好的管材上画线，按线断管，断管后要将管口断面的铁膜，毛刺清除干净，将管材按管径尺寸分次套制丝扣，一般以管径15－32mm套二次。
40－50mm套三次为宜，在丝扣处涂铅油，缠麻后带入管件，然后用管钳将管件拧紧，使丝扣外露2－3扣，去掉麻头，擦净铅油，编号放在适当位置等待调直，在装好管件的管段丝扣处涂铅油，联接两段或数段，联接时不能只顾预留口方向而要照顾到管材的弯曲度，相互找正后，再将预留口方向转到合适部位并保持正直。
管道连接后，调直前，按设计图纸核对其管径，预留方向，变径部位是否正确，。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
采暖管道施工工艺流程内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
3操作工艺
工艺流程：
安装准备→预制加工→卡架安装→干管安装→
立管安装→支管安装→
试压→冲洗→防腐→保温→调试
安装准备：
3.2.1 认真熟悉图纸，配合土建施工进度，预留槽洞及安装预埋件。
3.2.2 按设计图纸画出管路的位置、管径、变径、预留口、坡向，卡架位置等施工草图，包括干管起点、末端和拐弯、节点。
预留口、坐标位置等。
干管安装：
3.3.1 按施工草图，进行管段的加工预制，包括：断管、套丝、上零件、调直、核对好尺寸，按环路分组编号，码放整齐。
3.3.2 安装卡架，按设计要求或规定间距安装。
吊卡安装时，先把吊棍按坡向、顺序依次穿在型钢上，吊环按间距位置套在管上，再把管抬起穿上螺栓拧上螺母，将管固定。
安装托架上的管道时，先把管就位在托架上，把第一节管装好U 形卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓。
3.3.3 干管安装应从进户或分支路点开始，装管前要检查管腔并清理干净。
在丝头处涂好铅油缠好麻，一人在末端扶平管道，一人在接口处把管相对固定对准丝扣，慢慢转动入扣，用一把管钳咬住前节管件，用另一把管钳转动管至松紧适度，对准调直时的标记，要求丝扣外露2～3扣，并清掉麻头依此方法装完为止（管道穿过伸缩缝或过沟处，必须先穿好钢套管）。
3.3.4 制作羊角弯时，应煨两个75°左右的弯头，在联接处锯出坡口，主管锯成鸭嘴形，拼好后即应点焊、找平、找正、找直后，再进行施焊。
羊角弯接合部位的口径必须与主管口径相等，其弯曲半径应为管径的倍左右。
干管过墙安装分路作法见图1-11。
3.3.5 分路阀门离分路点不宜过远。
如分路处是系统的最低点，必须在分路阀门前加泄水丝堵。
集气罐的进出水口，应开在偏下约为罐高的1/3处。
丝接应与管道联接调直后安装。
其放风管应稳固，如不稳可装两个卡子，集气罐位于系统末端时，应装托、吊卡。
图1-11
3.3.6 采用焊接钢管，先把管子选好调直，清理好管膛，将管运到安装地点，安装程序从第一节开始；把管就位找正，对准管口使预留口方向准确，找直后用气焊点焊固定（管径≤50mm以下焊2点，管径≥70mm以上点焊3点），然后施焊，焊完后应保证管道正直。
3.3.7 遇有伸缩器，应在预制时按规范要求做好预拉伸，并作好纪录。
按位置固定，与管道连接好。
波纹伸缩器应按要求位置安装好导向支架和固定支架。
并分别安装阀门、集气罐等附属设备。
3.3.8 管道安装完，检查坐标、标高、预留口位置和管道变径等是否正确，然后找直，用水平尺校对复核坡度，调整合格后，再调整吊卡螺栓U形卡，使其松紧适度，平正一致，最后焊牢固定卡处的止动扳。
3.3.9 摆正或安装好管道穿结构处的套管，填堵管洞口，预留口处应加好临时管堵。
立管安装：
3.4.1 核对各层预留孔洞位置是否垂直，吊线、剔眼、栽卡子。
将预制好的管道按编号顺序运到安装地点。
3.4.2 安装前先卸下阀门盖，有钢套管的先穿到管上，按编号从第一节开始安装。
涂铅油缠麻将立管对准接口转动入扣，一把管钳咬住管件，一把管钳拧管，拧到松紧适度，对准调直时的标记要求，丝扣外露2～3扣，预留口平正为止，并清净麻头。
3.4.3 检查立管的每个预留口标高、方向、半圆弯等是否准确、平正。
将事先栽好的管卡子松开，把管放入卡内拧紧螺栓，用吊杆、线坠从第一节管开始找好垂直度，扶正钢套管，最后填堵孔洞，预留口必须加好临时丝堵。
支管安装：
3.5.1 检查散热器安装位置及立管预留口是否准确。
量出支管尺寸和灯叉弯的大小。
（散热器中心距墙与立管预留口中心距墙之差）。
3.5.2 配支管，按量出支管的尺寸，减去灯叉弯的量，然后断管、套丝、煨灯叉弯和调直。
将灯叉弯两头抹铅油缠麻，装好油任，连接散热器，把麻头清净。
3.5.3 暗装或半暗装的散热器（详见第六章）灯叉弯必须与炉片槽墙角相适应，达到美观。
3.5.4 用钢尺、水平尺、线坠校对支管的坡度和平行距墙尺寸，并复查立管及散热器有无移动。
按设计或规定的压力进行系统试压及冲洗，合格后办理验收手续，并将水泄净。
3.5.5 立支管变径，不宜使用铸铁补芯，应使用变径管箍或焊接法。
通暖：
3.6.1 首先联系好热源，根据供暖面积确定通暖范围，制定通暖人员分工，检查供暖系统中的泄水阀门是否关闭，干、立、支管的阀门是否打开。
3.6.2 向系统内充软化水，开始先打开系统最高点的放风阀，安排专人看管。
慢慢打开系统回水干管的阀门，待最高点的放风阀见水后即关闭放风阀。
再开总进口的供水管阀门，高点放风阀要反复开放几次，使系统中的冷风排净为止。
3.6.3 正常运行半小时后，开始检查全系统，遇有不热处应先查明原因，需冲洗检修时，则关闭供回水阀门泄水，然后分先后开关供回水阀门放水冲洗，冲净后再按照上述程序通暖运行，直到正常为止。
3.6.4 冬季通暖时，必须采取临时取暖措施，使室温保持+5℃以上才可进行。
遇有热度不均，应调整各分路立管、支管上的阀门，使其基本达到平衡后，进行正式检查验收，并办理验收手续。
