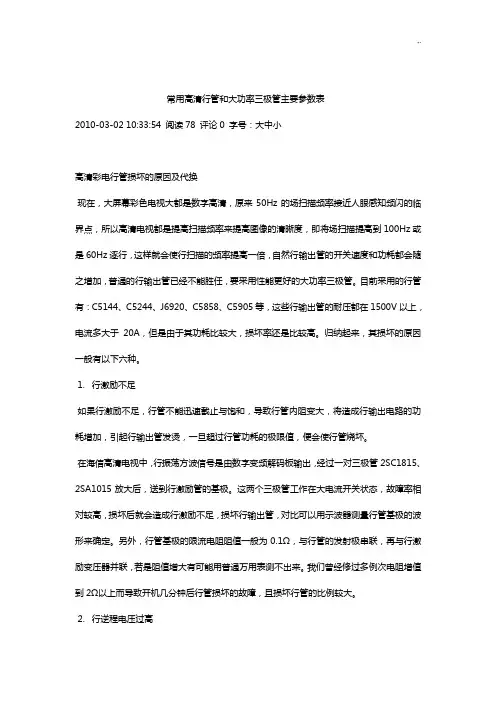

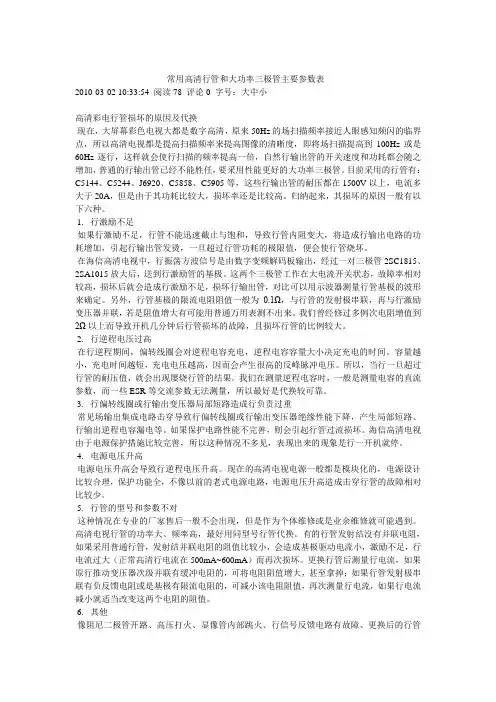

常用高清行管和大功率三极管主要参数表

2010-03-02 10:33:54 阅读78 评论0 字号：大中小

高清彩电行管损坏的原因及代换

现在，大屏幕彩色电视大都是数字高清，原来50Hz的场扫描频率接近人眼感知频闪的临界点，所以高清电视都是提高扫描频率来提高图像的清晰度，即将场扫描提高到100Hz或是60Hz逐行，这样就会使行扫描的频率提高一倍，自然行输出管的开关速度和功耗都会随之增加，普通的行输出管已经不能胜任，要采用性能更好的大功率三极管。目前采用的行管有：C5144、C5244、J6920、C5858、C5905等，这些行输出管的耐压都在1500V以上，电流多大于20A，但是由于其功耗比较大，损坏率还是比较高。归纳起来，其损坏的原因一般有以下六种。

1. 行激励不足

如果行激励不足，行管不能迅速截止与饱和，导致行管内阻变大，将造成行输出电路的功耗增加，引起行输出管发烫，一旦超过行管功耗的极限值，便会使行管烧坏。

在海信高清电视中，行振荡方波信号是由数字变频解码板输出，经过一对三极管2SC1815、2SA1015放大后，送到行激励管的基极。这两个三极管工作在大电流开关状态，故障率相对较高，损坏后就会造成行激励不足，损坏行输出管，对比可以用示波器测量行管基极的波形来确定。另外，行管基极的限流电阻阻值一般为0.1Ω，与行管的发射极串联，再与行激励变压器并联，若是阻值增大有可能用普通万用表测不出来。我们曾经修过多例次电阻增值到2Ω以上而导致开机几分钟后行管损坏的故障，且损坏行管的比例较大。

2. 行逆程电压过高

在行逆程期间，偏转线圈会对逆程电容充电，逆程电容容量大小决定充电的时间。容量越小，充电时间越短，充电电压越高，因而会产生很高的反峰脉冲电压。所以，当行一旦超过行管的耐压值，就会出现屡烧行管的结果。我们在测量逆程电容时，一般是测量电容的直流参数，而一些ESR等交流参数无法测量，所以最好是代换较可靠。

3. 行偏转线圈或行输出变压器局部短路造成行负责过重

常见场输出集成电路击穿导致行偏转线圈或行输出变压器绝缘性能下降，产生局部短路、行输出逆程电容漏电等。如果保护电路性能不完善，则会引起行管过流损坏。海信高清电视由于电源保护措施比较完善，所以这种情况不多见，表现出来的现象是行一开机就停。

4. 电源电压升高

电源电压升高会导致行逆程电压升高。现在的高清电视电源一般都是模块化的，电源设计比较合理，保护功能全，不像以前的老式电源电路，电源电压升高造成击穿行管的故障相对比较少。

5. 行管的型号和参数不对

这种情况在专业的厂家售后一般不会出现，但是作为个体维修或是业余维修就可能遇到。高清电视行管的功率大、频率高，最好用同型号行管代换。有的行管发射结没有并联电阻，如果采用普通行管，发射结并联电阻的阻值比较小，会造成基极驱动电流小，激励不足，行电流过大（正常高清行电流在500mA~600mA）而再次损坏。更换行管后测量行电流，如果原行推动变压器次级并联有缓冲电阻的，可将电阻阻值增大，甚至拿掉；如果行管发射极串联有负反馈电阻或是基极有限流电阻的，可减小该电阻阻值，再次测量行电流，如果行电流减小就适当改变这两个电阻的阻值。

6. 其他

像阻尼二极管开路、高压打火、显像管内部跳火、行信号反馈电路有故障、更换后的行管

质量差等，也会造成行管再次击穿。

高清行管（变频管）不带阻尼

高清行管参数

C5144 1700V 20A 200W 25寸高清彩电

C5244 1600V 30A 200W 53寸背投彩电

J6950 1700V 20A 60W 25寸高清彩电

C3998 1500V 25A 250W 43寸背投彩电C5857 1700V 21A 75W 29寸高清彩电

C5858 1700V 22A 200W 34寸高清彩电

C5859 1700V 23A 210W 43寸背投彩电

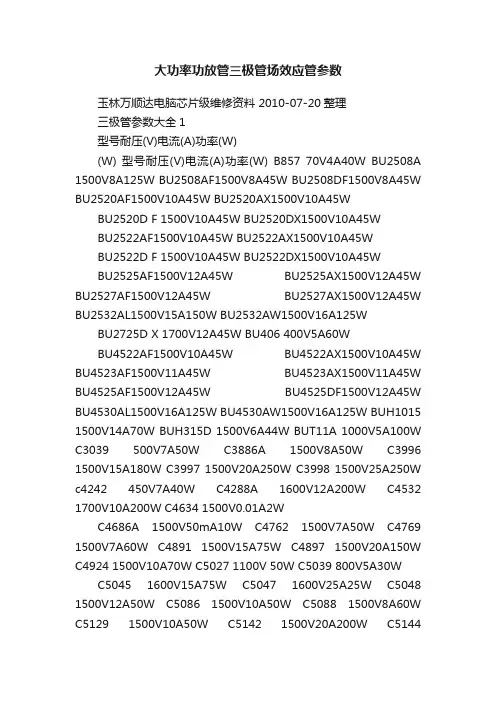

大功率三极管主要参数表

型号功率(W) 反压(V) 电流(A) 功能

BU208A 50 1500 5 电源开关管

BU508A 75 1500 8 电源开关管

BU2508AF 45 1500 8 行管

*BU2508DF 125 1500 8 行管

*BU2508D 125 1500 8 行管

BU2520AF 45 1500 10 行管

BU2520AX 45 1500 10 行管

*BU2520DF 125 1500 10 行管

BU2522AF 45 1500 10 行管

*BU2522DF 80 1500 10 行管

*BU2525DF 45 800 12 行管

BUH515D 60 1500 8 行管

C1520 10 250 0.2 视放

C1566 1.2 250 0.1 视放

C1573 0.6 250 0.07 视放

C1875 50 1500 3.5 电源开关管C3153 100 900 6 电源开关管C3026 50 1700 5 行管

C3457 50 1100 3 电源开关管C3459 90 1100 4.5 电源开关管C3460 100 1100 6 电源开关管C3461 140 1100 8 行管

*C3683 50 1500 5 行管

C3686 50 1400 8 行管

C3687 150 1500 8 行管

C3481 120 1500 5 电源开关管C3688 150 1500 10 行管

*C3842 120 1500 6 行管

*C3883 50 1500 5 行管

C3885 50 1400 7 行管

C3886 50 1400 8 行管

C3887 80 1400 7 行管

C3888 80 1400 80 行管
