七大晶系十四个点阵图解大全
晶体学：七大晶系图解
概论已知晶体形态超过四万种，它们都是按七种结晶模式发育生长，即七大晶系。
晶体是以三维方向发育的几何体，为了表示三维空间，分别用三、四根假想的轴通过晶体的长、宽、高中心，这几根轴的交角、长短不同而构成七种不同对称、不同外观的晶系模式：等轴晶系，四方晶系，三方晶系，六方晶系，斜方晶系，单斜晶系，三斜晶系。

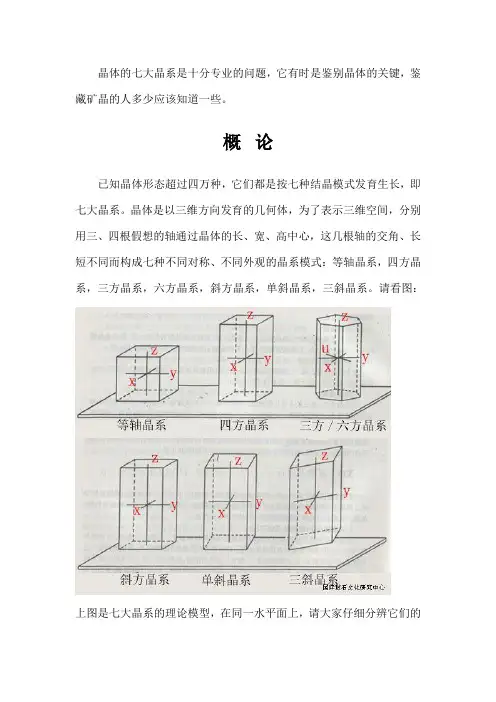

请看图：上图是七大晶系的理论模型，在同一水平面上，请大家仔细分辨它们的区别。
面向观众的轴称x轴，与画面平行的横轴称y轴，竖直的轴称z 轴，也可叫“主轴”一，等轴晶系简介等轴晶系的三个轴长度一样，且相互垂直，对称性最强。
这个晶系的晶体通俗地说就是方块状、几何球状，从不同的角度看高低宽窄差不多。
如正方体、八面体、四面体、菱形十二面体等，它们的相对晶面和相邻晶面都相似，这种晶体的横截面和竖截面一样。
此晶系的矿物有黄铁矿、萤石、闪锌矿、石榴石，方铅矿等。
请看这种晶系的几种常见晶体的理论形态：等轴晶系的三个晶轴(x轴y轴z轴)一样长,互相垂直。
常见的等轴晶系的晶体模型图二，四方晶系简介四方晶系的三个晶轴相互垂直，其中两个水平轴（x轴、y轴）长度一样，但z轴的长度可长可短。
通俗地说，四方晶系的晶体大都是四棱的柱状体，（晶体横截面为正方形，但有时四个角会发育成小柱面，称“复四方”），有的是长柱体，有的是短柱体。
再，四方晶系四个柱面是对称的，即相邻和相对的柱面都一样，但和顶端不对称（不同形）；所有主晶面交角都是九十度交角。
请看模型图：四方晶系的晶体如果z轴发育，它就是长柱状甚至针状；如果两个横轴（x 、y）发育大于竖轴z轴，那么该晶体就是四方板状，最有代表性的就是钼铅矿。
锡石的长柱状晶体（顶端另有斜生的小晶体）。
请注意看柱体的棱角发育成窄小晶面，此种晶体又叫“复四方”——四个主柱面，四个小柱面。
这是短柱状锆石，柱体几乎不发育。
象个四方双锥体或假八面体钼铅矿的晶体是四方板状，也就是两个横轴的发育程度大大超越竖轴（z 轴）鱼眼石晶体晶体在实际生长中有许多因素影响它的正常形状，如z轴“平移”或平行连生等，四方晶系的晶体横截面有时不是正方形，会略带长方形。
晶体学14种空间点阵型式
晶体学14种空间点阵型式晶体的点阵分为14种空间点阵型式：简立方、体心立方、面心立方、简六方、简四方、体心四方、心六方、简正交、心正交、体心正交、面心正交、简单斜、心单斜和简三斜。
晶体是由微观粒子，原子、离子或分子在三维空间周期性地重复排列而形成的固体物质，与晶体结构周期性对应的一个重要数学概念为点阵。
依据特征对称元素,晶体分为7个晶系，立方、六方、四方、三方、正交、单斜和三斜，依据特征对称元素和正当点阵单位的划分规则，法国科学家于1866年推导出上述14种空间点阵型式，然而，14种空间点阵型式的严格数学推导过程繁杂冗长，致使国内外许多有关晶体学、固体化学和结构化学的教材只是列举14种空间点阵型式，而对其来龙去脉或是只做部分说明，或无任何解释。
点阵的类型包括点阵是激光的一种输出模式，可把原本聚集的光斑分散成数十到数百个更微小的焦斑，形成细如发丝的矩阵激光，将微量的热损伤分隔，这样热损伤之间的正常组织不受影响。
点阵激光主要分为剥脱性和非剥脱性，常见的点阵激光主要有以下几类：非剥脱性点阵激光：1550nm波长点阵激光1550nm波长激光的水分吸收率较低，激光柱状热损伤可直达肌肤真皮层，淡化毛孔、提升肌肤弹性的效果显著。
1927nm铥激光1927nm波长激光是一种新型的激光波长，水吸收率是1550nm 波长激光的10倍，介于剥脱和非剥脱之间，作用深度位于皮肤表皮层下部和真皮层上部的之间的部位。
1927nm波长激光可应对色素性皮肤疾病，以及美白嫩肤，提亮和均匀肤色，打造完美无暇美肌。
剥脱性点阵激光:10600nm二氧化碳点阵激光10600的水分吸收率很高，是1927nm铥激光的24倍，可从角质层开始汽化至皮肤深层，皮肤重塑的能力很强，可用于痤疮瘢痕、妊娠纹，紧致换肤、减少皱纹、改善肤色肤质等，特别是凹陷型疤痕，效果显著。
2940nm铒激光2940nm波长点阵激光的水分吸收率是二氧化碳点阵激光的10倍，属剥脱性的点阵激光，主要作用于皮肤的角质层，可精确对皮肤细致剥脱，主要用于嫩肤，去除浅表瘢痕、老年斑、痣和凸起型疤痕等。
大晶系详细图解
七大晶系详细图解已知晶体的形态已经超过了四万种，但是万物都会有规律，晶体自然也是有的。
它们都是按七种结晶方式模式发育的，即七大晶系。
晶体即是一种以三维方向发育的的几何体，为了表示三维空间，分别用三、四跟人为添加的轴来表示晶体的长宽高以及中心。
三条轴分别用X、Y、Z（U）（Z轴也可叫做“主轴”）来表示，而为了更好表示轴之间的度数，我们用α、β、γ来表示轴角。
就这样出现了七种不同的晶系模式：立方晶系（也称等轴晶系）、四方晶系、三方晶系、六方晶系、正交晶系（也称斜方晶系）、单斜晶系、三斜晶系。
其中又按照对称程度又分为高级晶族、中级晶族、低级晶族。
高级晶族中只有一个立方晶系；中级晶族有六方、四方、三方三个晶系；低级晶族有正交、单斜、三斜三个晶系。
一、立方晶系立方晶系的三个轴的长度是一样的，即X=Y=Z，且互相垂直，即α=β=γ=90°，对称性最强。
具有4个立方体对角线方向三重轴特征对称元素的晶体归属立方晶系。
属于立方晶系的有：面心立方晶胞、体心立方晶胞、简单立方晶胞。
这个晶系的晶体并不是只有狭义的正方体一种形状，四面体、八面体、十二面体形状的晶体都属于立方晶系。
它们从不同角度看高低宽窄都差不太多，相对晶面和相邻晶面都相似，横截面和竖截面一样。
最典型立方晶系的晶体为：氯化钠。
常见立方晶系晶体模型图：晶体实物图：二、四方晶系四方晶系四方晶系的三条晶轴互相垂直，即α=β=γ=90°。
其中两个水平轴（X轴、Y轴）长度一样，Z轴的长度可长可短，通俗的说：四方晶系的晶体大多是四棱的柱状体，有的是长柱体，有的是短柱体，即其晶胞必具有四方柱的形状。
横截面为正方形，四个柱面是对称的，即相邻和相对的柱面都是一样的，但和顶端不对称。
所有主晶面交角都是90。
特征对称元素为四重轴。
如果Z轴发育，它就是长柱状甚至针状；如果两个横轴（X轴、Y轴）发育大于Z轴，那么晶体就会呈现四方板状，最有代表的就是磷酸二氢钠和硫酸镍β了。
矿物七大晶系图解
晶体的七大晶系是十分专业的问题，它有时是鉴别晶体的关键，鉴藏矿晶的人多少应该知道一些。
概论已知晶体形态超过四万种，它们都是按七种结晶模式发育生长，即七大晶系。
晶体是以三维方向发育的几何体，为了表示三维空间，分别用三、四根假想的轴通过晶体的长、宽、高中心，这几根轴的交角、长短不同而构成七种不同对称、不同外观的晶系模式：等轴晶系，四方晶系，三方晶系，六方晶系，斜方晶系，单斜晶系，三斜晶系。
请看图：上图是七大晶系的理论模型，在同一水平面上，请大家仔细分辨它们的区别。
面向观众的轴称x轴，与画面平行的横轴称y轴，竖直的轴称z 轴，也可叫“主轴”代表矿物等轴晶系：闪锌矿、方铅矿、黄铁矿、萤石、石榴石、金刚石四方晶系：锡石、鱼眼石、白钨矿、符山石、钼铅矿斜方晶系：重晶石、黄玉、白铅矿辉锑矿、白铁矿、文石、橄榄石、异极矿单斜晶系：石膏、蓝铜矿、雄黄雌黄、黑钨矿、锂辉石、正长石三斜晶系：蔷薇辉石、微斜长石、钠长石、胆矾、斧石三方晶系，六方晶系：水晶、方解石、电气石、绿柱石、刚玉、辰砂、赤铁矿、磷灰石一、等轴晶系简介等轴晶系的三个轴长度一样，且相互垂直，对称性最强。
这个晶系的晶体通俗地说就是方块状、几何球状，从不同的角度看高低宽窄差不多。
如正方体、八面体、四面体、菱形十二面体等，它们的相对晶面和相邻晶面都相似，这种晶体的横截面和竖截面一样。
此晶系的矿物有黄铁矿、萤石、闪锌矿、石榴石，方铅矿等。
请看这种晶系的几种常见晶体的理论形态：等轴晶系的三个晶轴(x轴y轴z轴)一样长,互相垂直。
常见的等轴晶系的晶体模型图金刚石晶体八面体和立方体的聚形的方铅矿黄铁矿二、四方晶系简介四方晶系的三个晶轴相互垂直，其中两个水平轴（x轴、y轴）长度一样，但z轴的长度可长可短。
通俗地说，四方晶系的晶体大都是四棱的柱状体，（晶体横截面为正方形，但有时四个角会发育成小柱面，称“复四方”），有的是长柱体，有的是短柱体。
再，四方晶系四个柱面是对称的，即相邻和相对的柱面都一样，但和顶端不对称（不同形）；所有主晶面交角都是九十度交角。
结构化学晶体点阵结构PPT课件
现代科技中的晶体材料
材料科学是人类文明大厦的基石，在现代 技术中, 晶体材料更占有举足轻重的地位. 人类对 固态物质的理解在很大程度上以单晶材料为基础， 所以晶体在物质结构研究中也具有特殊重要性.
现
半导体的后起之秀——砷化镓
代
科
技
中
的
晶
体
作为半导体材料，GaAs的综合性能优于Si, 开关速 度仅为10-12 s(而Si为10-9 s), 用GaAs芯片制造计算机将使
假若你这样做了，试 把这所谓的“点阵”放回 金刚石晶体，按箭头所示 将所有原子平移，晶体能 复原吗？
这种所谓的“点阵”有一个致命错误：它本身就违反点 阵的数学定义，并不是点阵！更别说是金刚石晶体的点阵.
正确做法如下：
金刚石的点阵：立方面心
正当空间格子的标准:
空间格子净含点阵点数：
空
1. 平行六面体
所有顶点原子： 0，0，0 (前)后面心原子： 0，1/2，1/2 左(右)面心原子： 1/2，0，1/2 (上)下面心原子： 1/2，1/2，0
四、晶面与晶面指标
1 晶面 晶体的空间点阵可划分为一族平行而等间距
的平面点阵，晶面就是平面点阵所处的平面。
晶面 = 平面点阵 + 结构基元 各个晶面的方向及结构基元排列情况不同， 表现出的性质也不相同。为了区分不同的晶面 就产生了晶面符号也叫晶面指标。
12
6
3
54
12
6
3
54
，
AB
关键是第三层，对第一、二层来说，第三层可以有两种最紧 密的堆积方式。
第一种是将球对准第一层的球。 下图是此种六方 紧密堆积的前视图
12
A
6
!七大晶系十四种布喇菲格子
晶系
晶胞基矢的 特性
布喇菲 格子
所属点群
三斜晶系
简单三斜
单斜晶系
简单单斜 底心单斜
01_07_晶格的对称性 —— 晶体结构
正交晶系 三角晶系
简单正交 底心正交 体心正交 面心正交
三角
01_07_晶格的对称性 —— 晶体结构
四方晶系 六角晶系 立方晶系
简单四方 体心四方
六角
简单立方 体心立方 面心立方
01_07_晶格的对称性 —— 晶体结构
9) 简单四方（四角） 10) 体心四方（四角）
01_07_晶格的对称性 —— 晶体结构
11) 六角
01_07_晶格的对称性 —— 晶体结构
12) 简立方 13) 体心立方 14) 面心立方
01_07_晶格的对称性 —— 晶体结构
七大晶系的布喇菲格子、晶胞和所属点群
立方 三角
四方
正交
三斜
按晶胞个点分布特点分为14种布喇菲原胞 1) 简单三斜
01_07_晶格的对称性 —— 晶体结构
2) 简单单斜 3) 底心单斜
01_07_晶格的对称性 —— 晶体结构
4) 简单正交 5) 底心正交 6) 体心正交 7) 面心正交
01_07_晶格的对称性 —— —— 晶体结构
底心立方？=简单四方
底心四方=简单四方
01_07_晶格的对称性 —— 晶体结构
体心四方与面心四方等价
01_07_晶格的对称性 —— 晶体结构
§1.7 晶格的对称性
—— 32种点群描述的晶体对称性 —— 对应的只有14种布喇菲格子 —— 分为7个晶系
—— 晶胞的三个基矢
沿晶体的对称轴或对称面
的法向，在一般情况下，它们构成斜坐标系
七大晶系详细图解
七大晶系详细图解之邯郸勺丸创作已知晶体的形态已经超出了四万种,但是万物都会有规律,晶体自然也是有的.它们都是按七种结晶方法模式发育的,即七大晶系.晶体即是一种以三维标的目的发育的的几何体,为了暗示三维空间,辨别用三、四跟人为添加的轴来暗示晶体的长宽高以及中心.三条轴辨别用X、Y、Z（U）（Z轴也可叫做“主轴”）来暗示,而为了更好暗示轴之间的度数,我们用α、β、γ来暗示轴角.就这样出现了七种不合的晶系模式：立方晶系（也称等轴晶系）、四方晶系、三方晶系、六方晶系、正交晶系（也称斜方晶系）、单斜晶系、三斜晶系.其中又依照对称程度又分为初级晶族、中级晶族、低级晶族.初级晶族中只有一个立方晶系；中级晶族有六方、四方、三方三个晶系；低级晶族有正交、单斜、三斜三个晶系.一、立方晶系立方晶系的三个轴的长度是一样的,即X=Y=Z,且互相垂直,即α=β=γ=90°,对称性最强.具有4个立方体对角线标的目的三重轴特征对称元素的晶体归属立方晶系.属于立方晶系的有：面心立方晶胞、体心立方晶胞、简单立方晶胞.这个晶系的晶体其实不是只有狭义的正方体一种形状,四面体、八面体、十二面体形状的晶体都属于立方晶系.它们从不合角度看凹凸宽窄都差不太多,相对晶面和相邻晶面都相似,横截面和竖截面一样.最典型立方晶系的晶体为：氯化钠.罕见立方晶系晶体模型图：晶体实物图：二、四方晶系四方晶系四方晶系的三条晶轴互相垂直,即α=β=γ=90°.其中两个水平轴（X轴、Y轴）长度一样,Z轴的长度可长可短,通俗的说：四方晶系的晶体大多是四棱的柱状体,有的是长柱体,有的是短柱体,即其晶胞必具有四方柱的形状.横截面为正方形,四个柱面是对称的,即相邻和相对的柱面都是一样的,但和顶端不合错误称.所有主晶面交角都是90.特征对称元素为四重轴.如果Z轴发育,它就是长柱状甚至针状；如果两个横轴（X轴、Y轴）发育大于Z轴,那么晶体就会呈现四方板状,最有代表的就是磷酸二氢钠和硫酸镍β了.罕见的立方晶系的晶体模型图：注：柱体的棱角发育成窄小晶面,此种晶体又叫“复四方”——四个主柱面,四个小柱面.晶体实物图：三、斜方晶系斜方晶系的晶体中三个轴的长短完全不相等,它们的交角仍然是互为90度垂直.即X≠Y≠Z.Z轴和Y轴相互垂直90°.X轴与Y 轴垂直,但是不与Z轴垂直,即α=γ=90,β>90°与正方晶系直不雅相比,区别就是：x轴、y轴长短不一样.如果围绕z轴旋转,四方晶系旋转九十度即可使x轴y轴重合,旋转一周使x轴y轴重合四次（使另两轴重合的次数多于两次,该轴称“高次轴”）,四方晶系有一个高次轴,也叫“主轴”.斜方晶系围绕z轴旋转,需180度才可使x轴y轴重合,旋转一周只重合两次,属低次轴.也就是说,斜方晶系的对称性比四方晶系要低.特征对称元素是二重对称轴或对称面.其实,斜方晶系的晶体如果围绕x轴或y轴旋转,情况与围绕z轴旋转相同.换句话说,斜方晶系没有高次轴,或曰没有理论上的主轴.从模型上看,四方晶系的x轴和y轴所指向的晶面完全都是对称相同的,斜方晶系的x轴和y轴所指向的晶面却是各自相等的.罕见立方晶系模型图：斜方晶系晶体两个轴（如x轴、y轴）组成的平面,即晶体横截面是长方形,也可以是菱形,或者两者的复合形,如下图：晶体实物图：四、单斜晶体单斜晶系的三个晶轴长短皆不一样,即X≠Y≠Z.Z轴和Y轴相互垂直90°.X轴与Y轴垂直,但是不与Z轴垂直,即α=γ=90°,β>90°.作一个形象的比方：把斜方晶系模型顺着z 轴标的目的推压一下,使前后的晶面上、下错位,这就是单斜晶系的模型.如果围绕z轴旋转180度,可以使y轴指向的晶面对称；而围绕x轴旋转.则不克不及产生任何晶面的重合对称（除非旋转一周,但无意义）.通俗地说：斜方晶系晶体的两个晶面可以通过y轴旋转180度达到重合,而左右晶面和前后晶面却不克不及通过旋转达到重合,它们只能顺y轴和x轴平移才干达到重合.所谓“单斜”,可以联想为：晶体有一个轴所顶的面是斜的.单斜晶系只有一个对称轴和对称面,无高次对称轴和斜方晶系相比,它的对称程度又低了一级,特征对称元素是二重对称轴或对称面.晶体实物图：五、三斜晶体三斜晶系的“三斜”,指的是三根晶轴的交角都不是九十度直角,它们所指向的三对晶面全是钝角和锐角角组成的平行四边形（菱形）,相互间没有垂直交角.即X≠Y≠Z,α≠β≠γ≠90°.作个形象比方：把一个砖头形的长方块朝着一个角的标的目的斜推压,形成一个全是菱形面的立方体,这就是三斜晶系的模型.三斜晶系的晶轴长短不一,斜角相交,没有晶轴能作重合对称的旋转,前后、左右、上下的三组晶面只能顺晶轴作平移重合（平面对称）,不含任何轴次高于1的对称轴,在七大晶系中,三斜晶系的对称性最低.三斜晶系的晶体给人的感到多是“拧、扁、歪、斜”的,特征对称元素为一重对称轴.罕见三斜晶体模型图：晶体实物图：六、三方/六方晶系三方晶系和六方晶系有许多相似之处,一些矿物专著和科普书刊往往将两者合并在一起,或爽性就称晶体有六大晶系.与前面讲的五个晶系最大的不合是三方/六方晶系的晶轴有四根,即一根主轴（z轴）三根水平横轴（x、y、u轴）.竖轴与三根横轴的交角皆为90度垂直,三根横轴间的夹角为120度（六方晶系为60度,也可说成三横轴前端交角120度.）.即三方：X=Y=U≠Z,α=β=90°,γ=120°,六方：X=Y=U≠Z,α=β=γ<120°≠90°.如果围绕z轴旋转一周,三方晶系晶体的横轴可以重合三次,六方晶系晶体的横轴则重合六次,故,三方/六方晶系晶体的对称度都高,z轴是高次轴,也就是主轴.特征对称元素为三重对称轴.三方晶系罕见的晶体有三棱柱状、三角片状等,有时呈六棱柱、六角片状（复三方、复三角面）及它们的各类聚形；六方晶系晶体罕见有六棱柱状、六方板（片）状以及它们的各类聚形,偶然会出现十二棱柱体（复六方柱）.有时候三方/六方晶系会出现菱形六面体晶型,较容易同三斜晶系的晶体混同.罕见的三方/六方晶系模型图：晶体实物图：。
七大晶系
三方/三角/菱方晶系
晶胞基矢的特性：
a=b=c α=β=γ＜120°，≠90°
对称特征:一个3度轴
点群：C3、C3i=S6、C3v
D3、D3d
三方
四方/四角/正方晶系
晶胞基矢的特性： a=b≠c α=β=γ=90°
简单四方
体心四方
对称特征:一个4度轴 点群：C4、C4h、C4v、 D4、D4h、D2d、 S4
C4、C4h、C4v、 D4、D4h、D2d、 S4 C6、C6h、C6v C3h、D3h、 D6、D6h、
中级
六方
高级
立方
四个3度轴
T、Th、Td、
O、Oh
晶 胞 示 意 图
7大晶系→ 14种布拉伐 格子（14种 晶胞）
三斜晶系
晶胞基矢的特性： a≠b≠c α≠β≠γ 对称特征： 没有对称轴 或只有一个反演中心 点群：C1、Ci=S2
七大晶系
晶系：把晶胞基矢 a 、b 、c满足同一类要求(边
长a，b，c和夹角α，β，γ)的一种或数种布 拉伐格子称为一个晶系。 七大晶系： 三斜、单斜、正交、 三方、四方、六方、 立方晶系
c
b
a
晶系示意图
级别 晶系 三斜 布拉伐格子 简单三斜 简单单斜， 底心单斜 简单正交， 底心正交， 体心正交， 面心正交。 三方/三角 简单四方， 体心四方 六方/六角 简单立方， 体心立方， 面心立方 对称特征 （基本对称元素） 没有对称轴或只有 一个反演中心 一个 2 度轴或 1 个对 称面 有 3 个互相垂直的 2 度轴 晶胞基矢的特性 a≠b≠c α≠β≠γ a≠b≠c α=γ=90º β≠90º a≠b≠c α=β=γ=90º 所属 点群
七大晶系详细图解
七大晶系详细图解已知晶体的形态已经超过了四万种，但是万物都会有规律，晶体自然也是有的。
它们都是按七种结晶方式模式发育的，即七大晶系。
晶体即是一种以三维方向发育的的几何体，为了表示三维空间，分别用三、四跟人为添加的轴来表示晶体的长宽高以及中心。
三条轴分别用X、Y、Z（U）（Z轴也可叫做“主轴”）来表示，而为了更好表示轴之间的度数，我们用α、β、γ来表示轴角。
就这样出现了七种不同的晶系模式：立方晶系（也称等轴晶系）、四方晶系、三方晶系、六方晶系、正交晶系（也称斜方晶系）、单斜晶系、三斜晶系。
其中又按照对称程度又分为高级晶族、中级晶族、低级晶族。
高级晶族中只有一个立方晶系；中级晶族有六方、四方、三方三个晶系；低级晶族有正交、单斜、三斜三个晶系。
一、立方晶系立方晶系的三个轴的长度是一样的，即X=Y=Z，且互相垂直，即α=β=γ=90°，对称性最强。
具有4个立方体对角线方向三重轴特征对称元素的晶体归属立方晶系。
属于立方晶系的有：面心立方晶胞、体心立方晶胞、简单立方晶胞。
这个晶系的晶体并不是只有狭义的正方体一种形状，四面体、八面体、十二面体形状的晶体都属于立方晶系。
它们从不同角度看高低宽窄都差不太多，相对晶面和相邻晶面都相似，横截面和竖截面一样。
最典型立方晶系的晶体为：氯化钠。
常见立方晶系晶体模型图：晶体实物图：二、四方晶系四方晶系四方晶系的三条晶轴互相垂直，即α=β=γ=90°。
其中两个水平轴（X 轴、Y轴）长度一样，Z轴的长度可长可短，通俗的说：四方晶系的晶体大多是四棱的柱状体，有的是长柱体，有的是短柱体，即其晶胞必具有四方柱的形状。
横截面为正方形，四个柱面是对称的，即相邻和相对的柱面都是一样的，但和顶端不对称。
所有主晶面交角都是90。
特征对称元素为四重轴。
如果Z轴发育，它就是长柱状甚至针状；如果两个横轴（X轴、Y轴）发育大于Z轴，那么晶体就会呈现四方板状，最有代表的就是磷酸二氢钠和硫酸镍β了。
矿物晶体学：七大晶系图解和晶体标本
晶体的七大晶系图解和晶体标本概论晶体都是按七种结晶模式发育生长,即七大晶系.晶体是以三维方向发育的几何体，为了表示三维空间，分别用三、四根假想的轴通过晶体的长、宽、高中心，这几根轴的交角、长短不同而构成七种不同对称、不同外观的晶系模式：等轴晶系,四方晶系，三方晶系/六方晶系，斜方晶系，单斜晶系，三斜晶系。
上图是七大晶系的理论模型, 面向观众的轴称x轴，与画面平行的横轴称y轴，竖直的轴称z轴，也可叫“主轴”.在同一水平面上，请大家仔细分辨它们的区别。
一,等轴晶系简介等轴晶系的三个轴长度一样，且相互垂直,对称性最强.这个晶系的晶体通俗地说就是方块状、几何球状，从不同的角度看高低宽窄差不多.如正方体、八面体、四面体、菱形十二面体等,它们的相对晶面和相邻晶面都相似,这种晶体的横截面和竖截面一样。
此晶系的矿物有黄铁矿、萤石、闪锌矿、石榴石，方铅矿等.等轴晶系的三个晶轴(x轴y轴z轴)一样长，互相垂直。
请看这种晶系的几种常见晶体的理论形态：常见的等轴晶系的晶体模型图金刚石晶体聚形的方铅矿黄铁矿二，四方晶系简介四方晶系的三个晶轴相互垂直,其中两个水平轴（x轴、y轴）长度一样，但z轴的长度可长可短.通俗地说，四方晶系的晶体大都是四棱的柱状体，(晶体横截面为正方形，但有时四个角会发育成小柱面，称“复四方”)，有的是长柱体,有的是短柱体。
再，四方晶系四个柱面是对称的,即相邻和相对的柱面都一样，但和顶端不对称（不同形)；所有主晶面交角都是九十度交角。
请看模型图：四方晶系的晶体如果z轴发育，它就是长柱状甚至针状；如果两个横轴（x 、y)发育大于竖轴z轴，那么该晶体就是四方板状，最有代表性的就是钼铅矿. 请看常见的一些四方晶系的晶体模型：这个晶系常见的矿物有锡石、鱼眼石、白钨矿、符山石、钼铅矿等。
请看实物图片：符山石的晶体锡石的长柱状晶体（顶端另有斜生的小晶体）。
请注意看柱体的棱角发育成窄小晶面，此种晶体又叫“复四方”--四个主柱面，四个小柱面。
布拉维晶格在三维平面上的七大晶系14种晶格
布拉维晶格在三维平面上有七大晶系，14种晶格分别为三斜晶系、单斜晶系、正交晶系、四方晶系、立方晶系、三方晶系、六角晶系。
依照简单、体心、面心及底心一、等轴晶系（立方晶系）等轴晶系的三个轴长度一样，且相互垂直，对称性最强。
这个晶系的晶体通俗地说就是方块状、几何球状，从不同的角度看高低宽窄差不多。
如正方体、八面体、四面体、菱形十二面体等，它们的相对晶面和相邻晶面都相似，这种晶体的横截面和竖截面一样。
此晶系的矿物有黄铁矿、萤石、闪锌矿、石榴石，方铅矿等。
请看这种晶系的几种常见晶体的理论形态：等轴晶系的三个晶轴(x轴y轴z轴)一样长,互相垂直常见的等轴晶系的晶体模型图等轴晶系的各种宝石金刚石晶体翠榴石黄铁矿萤石八面体和立方体的聚形的方铅矿二、四方晶系四方晶系的三个晶轴相互垂直，其中两个水平轴（x轴、y轴）长度一样，但z轴的长度可长可短。
通俗地说，四方晶系的晶体大都是四棱的柱状体，（晶体横截面为正方形，但有时四个角会发育成小柱面，称“复四方”），有的是长柱体，有的是短柱体。
再，四方晶系四个柱面是对称的，即相邻和相对的柱面都一样，但和顶端不对称（不同形）；所有主晶面交角都是九十度交角。
请看模型图：四方晶系的晶体如果z轴发育，它就是长柱状甚至针状；如果两个横轴（x、y）发育大于竖轴z轴，那么该晶体就是四方板状常见的一些四方晶系的晶体模型符山石的晶体锡石的长柱状晶体（顶端另有斜生的小晶体）。
请注意看柱体的棱角发育成窄小晶面，此种晶体又叫“复四方”——四个主柱面，四个小柱面这是短柱状锆石，柱体几乎不发育。
象个四方双锥体或假八面体三、三方晶系和六方晶系三方晶系和六方晶系有许多相似之处，一些矿物专著和科普书刊往往将二者合并在一起，或干脆就称晶体有六大晶系。
与前面讲的五个晶系最大的不同是三方/六方晶系的晶轴有四根，即一根竖直轴（z轴）三根水平横轴（x、y、u轴）。
竖轴与三根横轴的交角皆为90度垂直，三根横轴间的夹角为120度（六方晶系为60度，也可说成三横轴前端交角120度。
七大晶系
点群：C3、C3i=S6、C3v D3、D3d
三方
四方/四角/正方晶系
简单四方
体心四方
晶胞基矢的特性：
a=b≠c α=β=γ=90°
对称特征:一个4度轴 点群：C4、C4h、C4v、
D4、D4h、D2d、 S4
六方/六角晶系
c a
六方
晶胞基矢的特性：
a=b≠c
α=β= 90°γ=120°
对称特征:一个6度轴 点群：C6、C6h、C6v
C3h、D3h D6、D6h、
立方/等轴晶系
简单立方
体心立方
面心立方
晶胞基矢的特性：a=b=c α=β=γ=90° 对称特征：三个4度轴、四个3度轴、六个2度轴 点群：T、Th、Td、O、Oh
六方
c
a a
单斜
c
ab
立方
a
aa
三方
四方
c
aa
a aa
三斜
对称特征： 一个2度轴或1个对称面 点群：C2、C2h、
Cs=C1h=C1v
正交/斜方晶系
简单正交 底心正交 体心正交 面心正交 晶胞基矢的特性：a≠b≠c α=β=γ=90° 对称特征：有3个互相垂直的2度轴 点群：D2、D2h、C2v
三方/三角/菱方晶系
晶胞基矢的特性：
a=b=c α=β=γ＜120°，≠90°
七大晶系
晶系：把晶胞基矢a、b、c满足同一类要求(边
长a，b，c和夹角α，β，γ)的一种或数种布 拉伐格子称为一个晶系。
七大晶系：
c
三斜、单斜、正交、
三方、四方、六方、
b
立方晶系
a
级别 低级
中级 高级
结构化学晶系图解..
晶体的七大晶系是十分专业的问题，它有时是鉴别晶体的关键，鉴藏矿晶的人多少应该知道一些。
概论已知晶体形态超过四万种，它们都是按七种结晶模式发育生长，即七大晶系。
晶体是以三维方向发育的几何体，为了表示三维空间，分别用三、四根假想的轴通过晶体的长、宽、高中心，这几根轴的交角、长短不同而构成七种不同对称、不同外观的晶系模式：等轴晶系，四方晶系，三方晶系，六方晶系，斜方晶系，单斜晶系，三斜晶系。
请看图：上图是七大晶系的理论模型，在同一水平面上，请大家仔细分辨它们的区别。
面向观众的轴称x轴，与画面平行的横轴称y轴，竖直的轴称z 轴，也可叫“主轴”一，等轴晶系简介等轴晶系的三个轴长度一样，且相互垂直，对称性最强。
这个晶系的晶体通俗地说就是方块状、几何球状，从不同的角度看高低宽窄差不多。
如正方体、八面体、四面体、菱形十二面体等，它们的相对晶面和相邻晶面都相似，这种晶体的横截面和竖截面一样。
此晶系的矿物有黄铁矿、萤石、闪锌矿、石榴石，方铅矿等。
请看这种晶系的几种常见晶体的理论形态：等轴晶系的三个晶轴(x轴y轴z轴)一样长,互相垂直。
常见的等轴晶系的晶体模型图金刚石晶体八面体和立方体的聚形的方铅矿黄铁矿二，四方晶系简介四方晶系的三个晶轴相互垂直，其中两个水平轴（x轴、y轴）长度一样，但z轴的长度可长可短。
通俗地说，四方晶系的晶体大都是四棱的柱状体，（晶体横截面为正方形，但有时四个角会发育成小柱面，称“复四方”），有的是长柱体，有的是短柱体。
再，四方晶系四个柱面是对称的，即相邻和相对的柱面都一样，但和顶端不对称（不同形）；所有主晶面交角都是九十度交角。
请看模型图：四方晶系的晶体如果z轴发育，它就是长柱状甚至针状；如果两个横轴（x 、y）发育大于竖轴z轴，那么该晶体就是四方板状，最有代表性的就是钼铅矿。
请看常见的一些四方晶系的晶体模型：这个晶系常见的矿物有锡石、鱼眼石、白钨矿、符山石、钼铅矿等。
请看实物图片：符山石的晶体锡石的长柱状晶体（顶端另有斜生的小晶体）。
七大晶系十四个点阵图解大全
*七大晶系简单介绍(带图)1、立方晶系[等轴晶系]-cubic system [晶体] a=b=c; α=β=γ=90°；2、四方晶系[正方晶系]-tetragonal system [晶体] a=b≠c ; α=β=γ=90°；3、正交晶系(晶体)-orthorhombic system [晶体] rhombic system [晶体] a≠b≠c ; α=β=γ=90°；[斜方晶系(矿物)]4、单斜晶系-monoclinic system [晶体] a≠b≠c ;α=γ=90°≠β;5、三斜晶系-triclinic system [晶体] a≠b≠c ; α≠γ≠β;6、菱方晶系[三角晶系]-rhombohedral system [晶体] a=b=c; α=β=γ≠90°(0120 )；7、六方晶系-hexagon system [晶体] hexagonal system [晶体] a=b≠c ;α=β=90°;γ=120°；七大晶系七大晶系细分1、立方晶系[等轴晶系]-cubic system [晶体]简单立方面心立方体心立方2、四方晶系[正方晶系]-tetragonal system [晶体]简单四方体心四方3、正交晶系[斜方晶系]-orthorhombic system [晶体] rhombic system [晶体]简单正方体心正方底心正方面心正方4、单斜晶系-monoclinic system [晶体]简单单斜底心单斜5、三斜晶系-triclinic system [晶体]简单三斜6、菱方晶系[三角晶系]- rhombohedral system [晶体]菱形（三角）7、六方晶系-hexagon system [晶体] hexagonal system [晶体]简单六方。
七大晶系详细图解
七大晶系详细图解之欧侯瑞魂创作已知晶体的形态已经超出了四万种，但是万物都会有规律，晶体自然也是有的。
它们都是按七种结晶方式模式发育的，即七大晶系。
晶体即是一种以三维方向发育的的几何体，为了暗示三维空间，分别用三、四跟人为添加的轴来暗示晶体的长宽高以及中心。
三条轴分别用X、Y、Z（U）（Z轴也可叫做“主轴”）来暗示，而为了更好暗示轴之间的度数，我们用α、β、γ来暗示轴角。
就这样出现了七种分歧的晶系模式：立方晶系（也称等轴晶系）、四方晶系、三方晶系、六方晶系、正交晶系（也称斜方晶系）、单斜晶系、三斜晶系。
其中又依照对称程度又分为高级晶族、中级晶族、低级晶族。
高级晶族中只有一个立方晶系；中级晶族有六方、四方、三方三个晶系；低级晶族有正交、单斜、三斜三个晶系。
一、立方晶系立方晶系的三个轴的长度是一样的，即X=Y=Z，且互相垂直，即α=β=γ=90°，对称性最强。
具有4个立方体对角线方向三重轴特征对称元素的晶体归属立方晶系。
属于立方晶系的有：面心立方晶胞、体心立方晶胞、简单立方晶胞。
这个晶系的晶体其实不是只有狭义的正方体一种形状，四面体、八面体、十二面体形状的晶体都属于立方晶系。
它们从分歧角度看高低宽窄都差不太多，相对晶面和相邻晶面都相似，横截面和竖截面一样。
最典型立方晶系的晶体为：氯化钠。
罕见立方晶系晶体模型图：晶体实物图：二、四方晶系四方晶系四方晶系的三条晶轴互相垂直，即α=β=γ=90°。
其中两个水平轴（X轴、Y轴）长度一样，Z轴的长度可长可短，通俗的说：四方晶系的晶体大多是四棱的柱状体，有的是长柱体，有的是短柱体，即其晶胞必具有四方柱的形状。
横截面为正方形，四个柱面是对称的，即相邻和相对的柱面都是一样的，但和顶端分歧错误称。
所有主晶面交角都是90。
特征对称元素为四重轴。
如果Z轴发育，它就是长柱状甚至针状；如果两个横轴（X 轴、Y轴）发育大于Z轴，那么晶体就会呈现四方板状，最有代表的就是磷酸二氢钠和硫酸镍β了。
第八章 晶体点阵结构
1/r：1/s：1/t = 1/3：1/3：1/5= 5：5：3=h：k：l
晶体外形的晶面的指标化
四面体4个面的指标：（111）(1,-1, 1) (-1, 1,1) (1,1-1) 八面体的8个面的指标：（111）(1,-1, 1) (-1, 1,1) (1,1-1) （-1，-1，-1）(1,-1,-1) (-1, -1,1) (-1,1-1)
4．平面间距d（hkl） 平面点阵族（hkl）中相邻2个平面的间距。 晶系 立方晶系 六方晶系 正交晶系 计算公式 d（hkl）＝a (h2 + k2 + l2) -1/2 d（hkl）＝[(4/3) (h2 + hk + k2) a-2 + l2c-2] -1/2 d（hkl）＝[ (h2 / a2+ k2 / b2 + l2 / c2] -1/2
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
*七大晶系简单介绍(带图)
1、立方晶系[等轴晶系]-cubic system [晶体] a=b=c; α=β=γ=90°；
2、四方晶系[正方晶系]-tetragonal system [晶体] a=b≠c ; α=β=γ=90°；
3、正交晶系(晶体)-orthorhombic system [晶体] rhombic system [晶体] a≠b≠c ; α=β=γ=90°；
[斜方晶系(矿物)]
4、单斜晶系-monoclinic system [晶体] a≠b≠c ;α=γ=90°≠β;
5、三斜晶系-triclinic system [晶体] a≠b≠c ; α≠γ≠β;
6、菱方晶系[三角晶系]-rhombohedral system [晶体] a=b=c; α=β=γ≠90°(0120 )；
7、六方晶系-hexagon system [晶体] hexagonal system [晶体] a=b≠c ;α=β=90°;γ=120°；
七大晶系
七大晶系细分
1、立方晶系[等轴晶系]-cubic system [晶体]
简单立方面心立方体心立方
2、四方晶系[正方晶系]
-tetragonal system [晶体]
简单四方体心四方
3、正交晶系[斜方晶系]-
orthorhombic system [晶体] rhombic system [晶体]
简单正方体心正方底心正方面心正方
4、单斜晶系-monoclinic system [晶体]
简单单斜底心单斜
5、三斜晶系-triclinic system [晶体]
简单三斜
6、菱方晶系[三角晶系]- rhombohedral system [晶体]
菱形（三角）
7、六方晶系
-hexagon system [晶体] hexagonal system [晶体]
简单六方。
