通风与空调工程施工及验收规范
![通风与空调工程施工及验收规范](https://img.taocdn.com/s3/m/4d6422b2f605cc1755270722192e453611665b53.png)
通风与空调工程施工及验收规范一、引言通风与空调系统在建筑工程中起着重要的作用,可以改善室内空气质量、保证人员健康和舒适度。
在施工和验收过程中,需要严格遵守相关规范和标准,确保系统能够正常运行并达到设计要求。
本文将重点介绍通风与空调工程的施工及验收规范,希望对相关人员有所帮助。
二、通风与空调工程施工规范1. 施工前准备工作(1)施工前应认真阅读设计图纸、相关规范和标准,了解系统的结构、材料和施工要求。
(2)确定施工方案,制定施工计划和进度安排,确保施工顺利进行。
(3)准备好所需的工具、设备、材料和人力,确保施工顺利进行。
2. 施工过程控制(1)严格按照设计图纸和规范要求进行施工,保证系统的稳固性和安全性。
(2)在施工过程中,应加强现场管理,确保材料的质量和施工质量。
(3)施工人员应经过专业培训,具备相关技能和经验,确保施工质量。
3. 施工后验收(1)施工完成后,应进行系统的功能测试,确保系统能够正常运行。
(2)检查系统的密封性和漏水情况,确保系统没有明显的漏水问题。
(3)对系统的运行效果进行评估,确保系统能够满足设计要求。
4. 施工总结与文件归档(1)对施工过程进行总结,分析问题和经验教训,提出改进建议。
(2)归档相关文件和资料,确保施工记录完整和可查。
三、通风与空调工程验收规范1. 验收前准备工作(1)确定验收时间和验收人员,包括建设单位代表、设计单位代表和施工单位代表。
(2)准备好验收所需的文件、资料和设备,确保验收顺利进行。
2. 系统检查验收(1)对通风与空调系统的结构、材料和施工质量进行检查,确保系统符合设计要求。
(2)对系统的运行效果进行测试,包括温度、湿度、风速等参数的检查。
3. 验收标准与要求(1)验收标准和要求应符合相关规范和标准,确保系统达到设计要求。
(2)验收人员应具备相关专业知识和经验,能够客观、公正地进行验收。
4. 验收结论与意见(1)验收结束后,应根据实际情况给出验收结论和意见,对系统的优缺点进行评价。
通风与空调工程施工质量验收规范
![通风与空调工程施工质量验收规范](https://img.taocdn.com/s3/m/8bcb75adbdeb19e8b8f67c1cfad6195f312be819.png)
通风与空调工程施工质量验收规范一. 一般规定1. 符合本规范要求的工程质量要求书(QR),安装和使用施工图纸,施工有关文件,现场验收记录及材料证明文件构成施工接受验收的依据。
2. 施工质量验收时应考虑当前环境的费用,物料,实践和技术等因素的影响,以提高工程质量和效率。
3. 施工质量验收合格证书应齐全,保存施工报告,验收记录,政府报告信息和实物证据。
二、通风与空调设备安装1. 执行设备安装和调试等工作前,安装和调整工程应按照设计要求完成,特别是温度和湿度调节要求,安装各种设施。
2. 在安装、维修和使用空调和通风设备时,应严格按照设计、施工图纸要求进行。
风机房的温湿度、噪音、风障的安装应符合现行有关规定。
3. 风机系统安装完毕后,应完成温湿度调节,需要完成噪声控制。
其他空调和通风设备也应符合设计要求。
三、安装和维护1. 要求施工现场环境清洁,原料现场储藏方便,施工现场供电用电秩序井,避免火灾和电击危险。
2. 严格要求施工人员了解工程施工技术要求,熟练掌握各种工具,严格按照施工图纸和施工技术要求完成安装。
3. 维护时应根据设备的实际情况,用清洁的油、润滑油或脂等按设计要求进行定期修理和维护,以确保良好的工作状态,提高服务质量和使用寿命。
四、检验和验收1. 通风与空调设备的安装应按设计要求构造、位置、型号、规格及各种参数等检查,检查完成后应记录结果。
2. 主要性能项目(如风量、风压、避震性能、气密性、湿度、气流安全等)应按设计要求进行检测,并记录检测结果。
3. 检查应把施工内容与设计要求、施工标准等进行比对,结果符合要求,则认为质量通过验收,可以正式投入使用。
反之,不符合规范要求的,应改正达到质量标准,并经验收后方可使用。
通风与空调工程施工质量验收规范最新版
![通风与空调工程施工质量验收规范最新版](https://img.taocdn.com/s3/m/63c5a94fdf80d4d8d15abe23482fb4daa58d1db3.png)
通风与空调工程施工质量验收规范最新版第一章总则1.1 为了规范通风与空调工程的施工质量验收工作,保障工程质量,确保工程安全,制定本规范。
1.2 本规范适用于通风与空调工程的施工质量验收工作,包括设计、材料采购、施工、安装、调试和竣工验收等环节。
1.3 通风与空调工程的施工质量验收应当遵循“科学、公正、严谨、规范”的原则,确保工程质量达到规定要求。
第二章施工前验收2.1 在通风与空调工程施工前,应当进行工程前期验收,主要包括以下内容:(1)施工单位资质审查:检查施工单位资质、人员、设备等是否符合相关要求;(2)施工方案确认:审查施工方案是否符合设计要求,具备工程施工条件;(3)材料采购确认:核查材料采购情况,确保材料质量符合设计要求。
2.2 施工前验收应当由工程质量监督单位或第三方检测机构进行,并出具验收报告。
第三章施工过程验收3.1 在通风与空调工程施工过程中,应当进行临时验收,主要内容包括:(1)现场质量监督:监督施工进度、质量,发现问题及时进行整改;(2)材料验收:对施工过程中使用的材料进行验收,确保材料质量符合要求;(3)工艺验收:对施工工艺进行验收,确保施工符合设计要求。
3.2 施工过程验收应当由监理单位和施工单位共同进行,及时整改存在的问题,并做好记录。
第四章竣工验收4.1 通风与空调工程施工完成后,应当进行竣工验收,主要包括以下内容:(1)工程质量验收:检查工程质量是否符合设计要求,包括外观质量、安全性等;(2)设备调试验收:对通风与空调设备进行调试验收,确保设备正常运行;(3)竣工验收报告:出具竣工验收报告,确认工程质量符合验收要求。
4.2 竣工验收应当由设计单位、监理单位、施工单位和业主共同参与,确保验收结果公正、公开。
第五章验收标准及方法5.1 通风与空调工程的质量验收应当按照相关标准和规范进行,主要包括国家有关标准和行业规范。
5.2 验收方法应当科学、合理,采用检测设备和工具,确保验收结果客观可靠。
通风与空调工程施工质量验收规范
![通风与空调工程施工质量验收规范](https://img.taocdn.com/s3/m/c114ad5e15791711cc7931b765ce05087632751f.png)
通风与空调工程施工质量验收规范1. 引言本文档旨在规范通风与空调工程施工质量的验收程序和标准,以确保施工质量的符合相关标准和要求。
通风与空调工程施工质量直接关系到人们的舒适度和室内环境的质量,因此验收流程和标准的制定非常重要。
2. 一般要求•通风与空调工程施工质量的验收应遵循国家相关标准和规范。
•验收人员应具有相关工程验收经验并熟悉相关标准和规范。
•验收应包括施工前、施工中和施工后的环节,并逐步完成。
3. 施工前验收3.1 施工准备在正式开工前,需要对施工单位的资质和人员进行审查。
验收人员应核实以下事项:•施工单位是否具备相应资质和专业人员。
•是否有符合施工要求的工程设备和施工现场。
•施工图纸和设计方案是否完整准确。
3.2 材料准备验收人员需要确认施工单位所采购的材料是否符合相关标准和规范要求。
具体包括:•材料的质量、规格和型号是否符合设计要求。
•材料的检验报告和合格证是否齐全。
•材料的存放和保管是否符合要求。
4. 施工中验收4.1 管道安装通风与空调系统的管道安装是施工过程中较为重要的环节。
验收人员应关注以下几个方面:•管道的布置是否符合设计要求,是否能保证良好的通风与空调效果。
•管道的材质和连接方式是否符合相关要求。
•管道的支架和固定方式是否牢固可靠。
4.2 设备安装通风与空调系统的设备安装也是施工中的重要环节。
验收人员应对设备安装进行检查,包括以下几点:•设备的型号和规格是否与设计一致。
•设备的安装位置和高度是否符合要求。
•设备的固定和支撑是否稳固可靠。
5. 施工后验收5.1 设备运行测试在施工完成后,需进行通风与空调系统的设备运行测试。
验收人员应检查以下几个方面:•系统是否可以正常启动和停止。
•设备是否正常运行并能达到设计要求的空调效果。
•设备的运行噪音是否在允许范围内。
5.2 室内环境测试验收人员还需要对室内环境进行一系列测试,以验证通风与空调系统的功能和效果:•室内温度和湿度是否符合设计要求。
通风管道验收规范

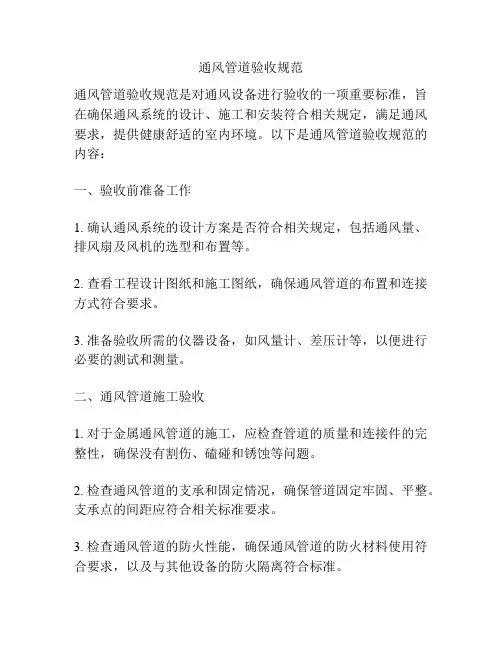

![通风管道验收规范](https://img.taocdn.com/s3/m/11f2aeb0cd22bcd126fff705cc17552707225e06.png)
通风管道验收规范通风管道验收规范是对通风设备进行验收的一项重要标准,旨在确保通风系统的设计、施工和安装符合相关规定,满足通风要求,提供健康舒适的室内环境。
以下是通风管道验收规范的内容:一、验收前准备工作1. 确认通风系统的设计方案是否符合相关规定,包括通风量、排风扇及风机的选型和布置等。
2. 查看工程设计图纸和施工图纸,确保通风管道的布置和连接方式符合要求。
3. 准备验收所需的仪器设备,如风量计、差压计等,以便进行必要的测试和测量。
二、通风管道施工验收1. 对于金属通风管道的施工,应检查管道的质量和连接件的完整性,确保没有割伤、磕碰和锈蚀等问题。
2. 检查通风管道的支承和固定情况,确保管道固定牢固、平整。
支承点的间距应符合相关标准要求。
3. 检查通风管道的防火性能,确保通风管道的防火材料使用符合要求,以及与其他设备的防火隔离符合标准。
4. 对于柔性通风管道的施工,应检查管道的质量和连接件的完整性,确保没有断裂、脱离或损伤等问题。
5. 检查通风管道与其他设备的连接情况,确保连接处没有漏风、渗水或其他问题。
三、通风设备验收1. 对于风机的验收,应检查风机的型号、品牌、风量、静压等参数是否符合设计要求。
2. 测量风机的实际运行风量和静压,与设计风量和静压进行对比,确保风机运行正常。
3. 对于排风扇的验收,应检查扇叶的质量和连接件的完整性,确保没有断裂、脱落或损伤等问题。
四、通风效果验收1. 测量室内外空气的温度、湿度和二氧化碳浓度等参数,与相关标准进行对比,确保通风效果符合要求。
2. 测量室内空气的风速和风压,与相关标准进行对比,确保通风系统的运行正常。
3. 检查室内空气的氧气含量,确保通风系统提供充足的氧气供应。
以上是通风管道验收的一般规范,根据具体情况还可以增加其他验收项目。
验收工作应由专业技术人员进行,并记录验收结果,以备后续参考。
同时,在验收后,还应对通风系统进行定期的维护和清洁,以确保其正常运行和长期使用。
通风工程施工质量验收规范
![通风工程施工质量验收规范](https://img.taocdn.com/s3/m/acc2039ea0c7aa00b52acfc789eb172dec63995e.png)
通风工程施工质量验收规范通风工程是建筑物的必要组成部分,其施工质量直接影响到建筑物的使用功能和人们的生活质量。
为了确保通风工程的质量,依据《通风与空调工程施工质量验收规范》(GB50243-2016)和相关法律法规,制定本规范。
一、通风工程验收的基本要求1. 通风工程应按照设计文件和施工技术标准的要求进行施工,确保工程质量。
2. 通风工程的施工应遵循工序清晰、流程合理、交接检验制度的原则。
3. 通风工程的隐蔽工程应在隐蔽前进行验收,并取得验收合格证书。
4. 通风工程的验收应包括施工质量、安全、进度、投资等方面的内容。
二、通风工程验收的组织和程序1. 通风工程验收的组织应由建设、设计、施工、监理等有关单位组成,其中建设单位负责组织验收工作。
2. 通风工程验收程序应包括以下环节:(1)施工单位自检:施工单位完成工程后,应进行自检,自检合格后向建设单位提交验收申请。
(2)监理单位初检:监理单位对施工单位提交的验收申请进行初检,初检合格后向建设单位报告。
(3)建设单位验收:建设单位组织设计、施工、监理等有关单位进行验收,验收合格后颁发验收合格证书。
三、通风工程验收的内容和标准1. 通风工程验收的内容应包括:(1)工程质量:检查工程实体质量,包括风管、风管部件、风口、阀门等安装是否牢固、平整、符合设计要求。
(2)安全文明施工:检查施工现场安全、文明施工情况,包括安全设施、消防设施、环保措施等是否到位。
(3)进度和投资:检查工程进度和投资情况,是否按照合同约定和计划执行。
2. 通风工程验收的标准应依据《通风与空调工程施工质量验收规范》(GB50243-2016)和相关法律法规执行。
四、通风工程验收的判定和处理1. 通风工程验收的判定应根据验收组成员的评分,评分达到合格标准的工程为验收合格。
2. 对验收不合格的工程,施工单位应按照验收组提出的整改要求进行整改,整改合格后重新进行验收。
3. 对违反法律法规、施工质量验收规范的行为,应依法追究相关单位和责任人的法律责任。
通风工施工完工验收详细标准
![通风工施工完工验收详细标准](https://img.taocdn.com/s3/m/e9af264c8f9951e79b89680203d8ce2f01666547.png)
通风工施工完工验收详细标准一、前言通风工程作为建筑工程的重要组成部分,其施工检验验收质量直接关系到建筑物的质量和使用效果。
本文档旨在明确通风工程施工验收标准,以便质检部门或用户在验收中能够明确要求和检查重点,确保通风工程的质量。
二、施工验收标准1. 工程质量标准1.1 施工图纸和技术文件•通风工程施工必须在给定的设计、施工图纸和技术文件的规范要求下进行;•施工前必须审查技术文件及施工图纸,确保进行正确的操作;•如需变更施工图纸和技术文件,必须经过相关审批和核准。
1.2 材料及配件•所使用的材料和配件必须符合通风工程所规定的标准;•必须严格控制材料及配件的数量、规格和质量,防止偷工减料;•施工材料必须符合现行国家标准,其检测报告、合格证、产品质保书等应与材料相符;•施工材料进场前必须检验,检验合格后方可使用。
1.3 设备安装及调试•通风设备的制造、安装及调试必须符合现行国家标准及规范;•通风设备安装前,必须进行仔细检查和清洗,防止污垢或杂物进入通风管道;•通风设备的调试必须按照现行国家标准进行,确保设备运行良好。
2. 工程安装标准2.1 材料搬运进场•材料必须在施工前检查,防止出现质量问题;•搬运通风工程所需材料应就近就便地存放,防止材料丢失、损坏或混淆;•搬运工作应按照现行国家标准进行,防止因搬运不当引起事故。
2.2 设备骨架制作•通风工程骨架制作时,必须按照现行国家标准进行,防止骨架松动垮塌,导致通风系统无法正常工作;•通风骨架材料和配件必须与设计图纸一致,尺寸精准符合实际情况需求;•安装骨架时必须牢固靠实,且安装位置符合设计要求。
2.3 管道安装•通风管道铺设应符合设计图纸,长度、位置等均符合规范;•通风管道连接时必须严格按照现行国家标准的要求进行密封处理;•通风管道连接部位应采用合适的密封材料,确保密封良好,防止漏风。
3. 工程验收标准3.1 前验收工作•通风工程完成后应检查设备骨架制作、管道铺设、配件连接、接地是否符合设计和现行国家标准规范;•对开挖等施工造成的污染必须进行清理和处理,确保通风管道清洁;•清除施工现场的建筑垃圾、废弃材料和设备以及其他多余物品。
通风系统施工验收规范
![通风系统施工验收规范](https://img.taocdn.com/s3/m/b8943a1acd7931b765ce0508763231126edb77a9.png)
通风系统施工技术方案及规范一通风系统介绍1.通风就是把室外的新鲜空气经适当地处理(如过滤净化、加热或降温等)后送进室内,把室内的废气经消毒、除害后排至室外,从而保持室内空气的新鲜程度,至使排放的废气符合标准。
而对于空气调节(空调),不仅要保证室内空气的温度和洁净度,同时还要保持一定的干湿度和速度。
2.通风系统按方法分为自然通风和机械通风。
按通风范围分为局部通风,全面通风,事故通风。
通风系统包括送风系统和排风系统。
自然通风是依靠室外空气温差所造成的热压,或利用室外风力作用在建筑物上所形成的压差,使室内外的空气进行交换,从而改善室内的空气环境。
不需动力, 经济;但进风不能预处理,排风不能净化,污染周围环境;且通风效果不稳定。
机械通风是靠风机动力使空气流动包括送排风系统,进风和排风可进行处理,通风参数可根据要求选择确定,可确保通风效果,但通风系统复杂,投资费和运行管理费用大。
3.通风系统的组成通风系统包括送风系统和排风系统,室外空气通过百页窗——保温阀——过滤器——空气加热器——通风机——通风管网——出风口——调节阀——送风室。
通风系统主要由风机,风管,风口,消声器,调节阀,防火阀等组成。
二风管通风管道的几种分类1。
我国目前常用的风管种类1镀锌薄钢板风管,2无机玻璃钢风管,3复合玻纤板风管。
2。
三种风管的基本特点镀锌薄钢板风管:最早使用的风管之一,采用镀锌薄钢板制作,,有易生锈,无保温和消声功能,制作安装周期长的特点。
无机玻璃钢风管:较新的风管类型,采用玻璃纤维增强无机材料制作,无保温和消声性能,制作安装周期长。
复合玻纤板风管:近年最新的风管类型,以离心玻纤板为基材,内复玻璃丝布,外复防潮铝箔布,用专用防火粘接剂复合干燥后,再经切割、开槽、粘结加固等工艺而制成,玻镁风管就属于复合玻纤板一种,具有消声、保温、防火、防潮、漏风量小、材质轻、易施工、节省安装空间、使用寿命长、经济适用等优点.3。
三种风管的性能比较(1)消声性能:镀锌薄钢板风管,无消声性能.无机玻璃钢风管也无消声性能,复合玻纤板风管:其管壁是一种多孔性吸声材料,对中、高频声波具有良好的吸声效果,是一个很好的管式*,可以消除来自空调设备的一次噪声及阀体、管件等处产生的二次噪声,随着管道的延长,效果更为明显。
通风工程施工质量验收规范
![通风工程施工质量验收规范](https://img.taocdn.com/s3/m/de686bb1710abb68a98271fe910ef12d2af9a9e9.png)
通风工程施工质量验收规范一、总则为了确保通风工程施工质量符合相关标准和要求,保证通风系统的正常运行和使用效果,特制定本规范。
二、验收前准备工作1.施工单位应按照设计图纸和相关标准要求,完成通风系统的施工工作。
2.施工单位应对通风系统进行自检,确保各项工程质量符合要求。
3.施工单位应配合建设单位、监理单位等相关部门进行验收前的准备工作。
三、验收内容及方法1.通风系统设备的验收(1)风机a. 风机应安装牢固,无异常噪音和异味。
b. 风机各部件应完好无损,操作正常。
c. 风机的风量和风压应符合设计要求。
d. 风机的密封性应良好,无泄漏现象。
(2)风口a. 风口应安装位置准确,尺寸符合设计要求。
b. 风口应无损伤、变形等缺陷。
c. 风口的开启、关闭顺畅,调节灵活。
d. 风口的气流分布均匀,无死角。
(3)管道a. 管道应安装牢固,无渗漏、变形等现象。
b. 管道的连接件应牢固可靠,无松动。
c. 管道应符合设计要求的流速和流量。
d. 管道应经过除尘、清洗等处理,干净整洁。
(4) 隔音设备a. 隔音设备应安装牢固,无漏风现象。
b. 隔音设备的隔音效果应符合设计要求。
2.通风系统工程的验收(1)通风系统布局a. 通风系统布局应符合设计要求,合理布置。
b. 通风系统的管道走向应顺畅,无死角。
c. 通风系统的设备配置应合理,布局合理。
(2)通风系统设计a. 通风系统设计应符合国家规定标准和相关要求。
b. 通风系统设计方案应合理,符合实际需要。
c. 通风系统设计文档完整,清晰明了。
(3)通风系统调试a. 通风系统设备调试工作应仔细认真。
b. 通风系统的调试过程应符合设计要求。
c. 通风系统的调试结果应与设计参数一致。
3.通风工程施工质量验收记录验收记录应详细、准确,包括验收的时间、地点、人员、结果等。
四、验收标准1.通风系统施工应符合《建筑通风与空气调节工程施工质量验收规范》(JGJ16-2008)。
2.通风系统设备应符合国家相关标准和规范要求。
通风与空调工程施工质量验收规范
![通风与空调工程施工质量验收规范](https://img.taocdn.com/s3/m/539a5d4c03020740be1e650e52ea551811a6c954.png)
通风与空调工程施工质量验收规范第一章总则第一条为了规范通风与空调工程的施工质量验收工作,提高工程质量,确保工程安全稳定运行,依据相关法律法规和标准规范,制定本规范。
第二条本规范适用于通风与空调工程的施工质量验收工作,适用范围包括通风系统、空调系统、空气净化系统等。
第三条通风与空调工程的施工单位应当按照相关法律法规和标准规范进行设计、施工,并对工程质量承担相应责任。
第四条通风与空调工程的施工质量验收应当遵循公开、公正、公平、科学的原则,确保验收结果客观、准确、公正。
第五条通风与空调工程施工质量验收工作由建设单位委托的有相应资质的检测机构进行检测,验收结果作为工程交付使用的重要依据。
第六条通风与空调工程施工单位应当按照相关规定提供工程质量验收所需的施工图纸、设计文件、施工记录、材料检验报告等资料,配合验收。
第七条建设单位应当及时组织对通风与空调工程施工质量进行验收,验收工作需经建设单位相关部门确认并签字盖章后方能生效。
第八条通风与空调工程施工质量验收工作应当在通风与空调工程竣工后进行,验收周期应当根据项目的实际情况合理确定。
第九条建设单位应当要求施工单位在工程竣工验收后向其提供质量保证书,并承担通风与空调工程的质量保修责任。
第十条通风与空调工程施工单位在进入施工现场前,应当对人员进行专业技术培训,并配备足够的安全防护设备,确保工程施工的安全。
第二章施工质量验收要求第十一条通风与空调工程施工质量验收应当严格按照设计文件和相关标准规范进行,具体要求如下:(一)通风系统、空调系统的安装应符合设计要求,各组件之间的连接严密,无漏风、漏水等现象;(二)通风与空调系统的控制系统应能准确、灵活地控制设备的运行,保证系统的稳定性和节能性;(三)空气净化系统的过滤器应定期更换,确保对空气进行有效的净化处理;(四)通风与空调工程的噪声、振动控制应符合相关标准,确保室内环境的舒适性;(五)通风与空调工程的防火性能应符合相关规定,保证在火灾情况下系统的正常运行和安全性。
人防通风工程施工验收规范
![人防通风工程施工验收规范](https://img.taocdn.com/s3/m/efc9eea2afaad1f34693daef5ef7ba0d4a736d37.png)
人防通风工程施工验收规范一、验收前准备1.施工单位应按照设计要求、施工方案编制相应的验收计划,明确验收范围、验收标准和验收时间,做好通风设备、通风管道等设施的清洁和整理工作。
2.委托独立的有资质的检测机构进行检测,确保通风系统的性能参数符合设计要求,如通风量、风速、压力损失等。
3.验收前应对通风系统进行试运行,检查设备是否正常运转,管道是否有漏水、漏气等现象,确保通风系统的正常运行。
二、验收内容1.通风设备的验收:包括送风口、排风口、风机、风管等设备的安装是否符合设计要求,设备是否运行正常,噪音、振动是否在规定范围内。
2.通风管道的验收:检查通风管道的安装是否牢固、密封是否完好、支架是否符合要求,管道是否有漏风、漏水等现象。
3.通风系统的验收:确保通风系统的风量、风速、压力损失等参数符合设计要求,通风效果是否良好,通风系统是否满足相关标准。
4.消防设施的验收:通风系统与消防系统应有相应的配合,消防设施的设置是否符合要求,通风系统与消防系统的联动是否正常。
5.安全设施的验收:通风工程应设置相应的安全设施,如应急照明、防爆设备等,确保通风工程的安全性。
6.环境保护的验收:通风系统应符合环保要求,不得产生污染物排放,确保室内空气的清洁与卫生。
7.文明施工的验收:验收时还要检查施工现场的文明施工情况,包括施工材料的堆放、施工垃圾的清理、工人的安全防护等。
三、验收方法1.现场检查法:验收人员到达现场进行详细的检查,逐个检查通风设备、通风管道、通风系统等各个部分,发现问题及时处理。
2.检测法:委托专业的检测机构对通风系统的性能参数进行检测,得出检测报告,确保通风系统的性能符合设计要求。
3.抽查法:对通风系统进行抽查,随机选择一部分进行验收,确保施工质量的整体性。
四、验收结论1.如果通风系统存在较大的质量问题,需立即整改,直至达到设计要求为止。
2.通风系统合格后,出具《人防通风工程施工验收报告》,并由相关单位签字盖章。
通风与空调工程施工质量验收规范2024年
![通风与空调工程施工质量验收规范2024年](https://img.taocdn.com/s3/m/22287e794a73f242336c1eb91a37f111f1850df7.png)
湖南省通风与空调工程施工质量验收规范(2024年)一、总则1.1 为了保证通风与空调工程的质量,确保通风与空调系统安全、高效、稳定运行,根据国家相关法律法规和标准,结合湖南省实际情况,制定本规范。
1.2 本规范适用于湖南省新建、扩建、改建和维修的通风与空调工程施工质量验收。
1.3 通风与空调工程施工质量验收应遵循科学、公正、公平、公开的原则。
二、术语和定义2.1 通风与空调工程:指采用机械和自然手段,对室内外空气进行交换、处理和控制,以满足人们生活、工作和环境需求的技术工程。
2.2 通风工程:指采用机械和自然手段,对室内外空气进行交换的技术工程。
2.3 空调工程:指采用制冷、制热、除湿等技术手段,对室内空气进行处理和控制的技术工程。
2.4 施工质量:指通风与空调工程安装过程中,各项指标是否符合设计要求、规范标准和质量验收标准的能力。
三、验收内容与方法3.1 验收内容3.1.1 通风与空调工程验收应包括:工程资料、设备及材料、安装质量、系统性能、安全与环保等方面。
3.1.2 工程资料应包括:设计文件、施工图纸、施工方案、技术交底、施工记录、验收报告等。
3.1.3 设备及材料应符合国家相关质量标准和安全性能要求。
3.1.4 安装质量应包括:设备安装位置、管路布置、连接方式、固定方式、防腐处理、绝热处理等。
3.1.5 系统性能应包括:通风与空调系统的风量、风压、温度、湿度、噪声、能效等指标。
3.1.6 安全与环保应包括:设备及材料的安全性能、施工过程中的环境保护、职业健康安全等。
3.2 验收方法3.2.1 资料审查:验收组应对施工单位提交的工程资料进行审查,确保资料完整、真实、有效。
3.2.2 现场检查:验收组应实地检查通风与空调工程的设备安装、管路布置、系统性能等方面,确保工程质量符合设计要求。
3.2.3 性能测试:验收组应按照规范要求,对通风与空调系统的性能进行测试,确保系统运行稳定、性能可靠。
3.2.4 安全性评估:验收组应评估通风与空调工程的安全性能,确保工程安全无隐患。
《通风与空调工程施工质量验收规范》
![《通风与空调工程施工质量验收规范》](https://img.taocdn.com/s3/m/0092be39a517866fb84ae45c3b3567ec112ddc5d.png)
《通风与空调工程施工质量验收规范》一、概述通风与空调工程是建筑工程中的重要组成部分,直接影响到室内空气质量、舒适度和能源消耗。
因此,在施工过程中,必须严格把关,确保工程质量达标。
为了规范通风与空调工程的施工质量验收,提高工程质量和安全水平,特制定本规范。
二、施工前验收1. 设计文件审查在开始施工之前,必须对通风与空调工程的设计文件进行审查,包括设计方案、施工图纸、材料清单等。
审查内容主要包括以下几个方面:(1)设计方案是否符合相关标准和规范要求;(2)施工图纸是否详细准确,是否存在矛盾和不合理之处;(3)材料清单是否合理,是否符合要求;(4)气流动力学计算是否准确,管道布置是否合理等。
只有设计文件经过审查合格,才能进入下一步的施工。
2. 现场勘察在验收设计文件合格后,施工单位必须组织现场勘察,确认施工条件和环境是否符合要求。
具体包括以下内容:(1)施工场地是否平整、通风卫生;(2)周边环境是否适宜施工;(3)有无影响施工进度和质量的因素。
只有现场勘察合格,方可开始正式施工。
三、施工过程验收1. 施工质量控制在施工过程中,必须严格按照设计要求和施工规范进行施工,确保施工质量达标。
具体要求如下:(1)施工人员必须持有相关岗位资格证书,具备相应的技术水平和工作经验;(2)施工材料必须符合要求,质量可靠;(3)施工现场必须保持清洁整洁,安全卫生;(4)施工过程中必须加强质量管理,定期进行技术交底和质量检查。
2. 隐蔽工程验收通风与空调工程中的隐蔽工程验收是保证工程质量的重要环节。
隐蔽工程验收包括以下内容:(1)管道和风道安装是否符合要求,连接是否牢固;(2)绝缘层和防水层是否齐全、完整;(3)管道和线路是否布置合理、整齐。
只有隐蔽工程验收合格,方可进行下一步工作。
3. 竣工验收通风与空调工程的竣工验收是对整个工程质量的综合检查和评价。
竣工验收主要包括以下内容:(1)检查设备是否正常运转,参数是否达标;(2)检查管道和风道是否无渗漏、无异味、无噪音;(3)检查绝缘层和防水层是否完好无损;(4)检查系统是否符合设计要求,运行是否稳定。
通风空调验收规范
![通风空调验收规范](https://img.taocdn.com/s3/m/c0f37e10b5daa58da0116c175f0e7cd18525185e.png)
通风空调验收规范通风空调系统是建筑物中较为常见的设备之一,其主要功能是向室内提供新鲜空气和调节室内温度、湿度等环境参数。
为了确保通风空调系统的正常运行和达到设计要求,需要对其进行验收。
下面是通风空调验收的一些规范和要求。
1、验收前准备1.1 确认施工单位已经完成通风空调系统的安装工作,并填写相关的安装验收报告。
1.2 验收前要对通风空调系统进行全面的检查和试运行,确保其各项功能正常,无漏风、堵塞等问题。
1.3 确保通风空调系统的水、电、气等各项供应条件已经满足,并附带相应的证明文件。
2、验收要求2.1 通风空调系统的安装必须符合相关的设计规范和标准,并要保持良好的施工质量,无渗漏、松动等现象。
2.2 通风空调系统的品牌、型号、规格等必须与设计文件一致,并且满足建筑物的使用需求。
2.3 对于传统通风系统,要确认其新风率和排风率是否符合设计要求;对于中央空调系统,要确认其供风温度、湿度等参数是否符合设计要求。
2.4 要对通风空调系统的控制设备进行检查,包括温度、湿度传感器,风速调节阀等,确保其工作可靠、准确。
2.5 验收过程中要对通风空调系统进行气密性检测,确保系统无漏风现象。
同时还要检查系统的噪声水平是否满足规定标准。
3、验收报告3.1 验收结束后,要填写通风空调系统的验收报告,包括安装质量、参数调整、性能测试等内容。
3.2 验收报告必须由项目负责人、设计单位和施工单位签字确认,方可作为通风空调系统使用的依据。
4、验收后维护4.1 完成验收后,要对通风空调系统进行日常的维护保养工作,包括定期清洗、更换过滤网、检查设备运行状况等。
4.2 对于大型中央空调系统,还需要进行定期的专业维护和检修,以保证系统的正常运行。
4.3 对于新风系统,要注意定期更换和清洗新风机组的过滤网,以保证室内空气的质量。
通风空调系统的验收是保证其正常运行和达到设计要求的重要环节,只有通过严格的验收过程,才能确保其性能稳定、安全可靠。
通风与空调工程施工质量验收规范
![通风与空调工程施工质量验收规范](https://img.taocdn.com/s3/m/023f061f3d1ec5da50e2524de518964bcf84d22e.png)
通风与空调工程施工质量验收规范一、引言通风与空调工程施工质量验收是在工程竣工后,对通风与空调工程的施工质量进行检查和评估,以确保工程符合相关标准和要求。
本文档旨在制定通风与空调工程施工质量验收规范,为施工单位和监理单位提供具体的验收要求和指导,以保证工程的质量和安全。
二、验收范围通风与空调工程施工质量验收的范围包括但不限于以下内容:1.通风与空调设备的安装质量;2.风管、风机及其他管道的连接和密封;3.送风与排风口的定位和设置;4.控制系统的调试和运行;5.风量和空气质量的测试;6.施工图纸设计的符合性。
三、验收要求3.1 设备安装质量验收要求1.通风与空调设备应按照相关标准和设计要求进行安装,并经过正确的接地处理;2.设备安装位置合理,与建筑结构不发生冲突,保证设备的运行和维护;3.设备的安装应牢固可靠,不存在松动或晃动的情况;4.设备的接线应符合电气规范,线路的绝缘和接头质量良好;5.设备的防震、降噪处理到位,满足相关噪音和振动标准要求。
3.2 管道连接和密封验收要求1.管道的连接应采用专用接头,连接牢固,无漏气现象;2.管道的连接处应进行密封处理,确保无泄露;3.管道的布局应合理,保证通风与空调系统的正常运行。
3.3 送风与排风口定位和设置验收要求1.送风与排风口的位置设置应符合设计要求,保证空气流通良好;2.送风口和排风口应使用防火材料进行处理,防止火灾蔓延;3.送风口和排风口的尺寸和数量应满足通风与空调系统的需要;4.送风与排风口的设置应方便清洁和维护。
3.4 控制系统调试和运行验收要求1.控制系统应按照设计图纸和规范进行调试和运行,确保各部分设备正常工作;2.控制系统的操作界面清晰明了,操作简便;3.控制系统应具备故障自动报警和排除的功能;4.控制系统的运行稳定,反应灵敏,能够及时调整温度、湿度等参数;3.5 风量和空气质量测试验收要求1.对通风与空调系统的风量进行测试,确保与设计要求一致;2.对室内空气质量进行测试,确保符合相关标准和要求。
通风及空调工程施工质量验收规范
![通风及空调工程施工质量验收规范](https://img.taocdn.com/s3/m/ccba8c25b94ae45c3b3567ec102de2bd9605dea6.png)
通风及空调工程施工质量验收规范一、总则。
通风及空调工程施工质量验收是指在通风及空调工程施工完成后,对施工质量进行检查和评定的过程。
其目的是为了确保通风及空调设备能够正常运行,满足使用要求,保障建筑物内部空气质量,提高室内舒适度,保障人员的健康和生产效率。
本规范适用于通风及空调工程施工质量验收。
二、验收内容。
1. 设备安装验收。
(1)设备固定,设备应按照设计要求进行固定,固定牢固,不得出现晃动或松动现象。
(2)设备连接,设备连接应牢固可靠,不得出现漏气、漏水等现象。
(3)设备绝缘,设备应按照规定进行绝缘处理,确保安全可靠。
(4)设备标志,设备应按照要求进行标志,标志清晰可见。
2. 管道安装验收。
(1)管道连接,管道连接应牢固可靠,不得出现漏气、漏水等现象。
(2)管道绝缘,管道应按照规定进行绝缘处理,确保安全可靠。
(3)管道布局,管道布局应合理,不得出现拥挤、交叉等现象。
(4)管道清洁,管道应保持清洁,不得出现污垢、异物等现象。
3. 风口、排风口验收。
(1)风口、排风口位置,风口、排风口位置应合理,能够满足通风及空调要求。
(2)风口、排风口布局,风口、排风口布局应合理,不得出现拥挤、交叉等现象。
(3)风口、排风口清洁,风口、排风口应保持清洁,不得出现污垢、异物等现象。
4. 控制系统验收。
(1)控制系统安装,控制系统应按照设计要求进行安装,安装牢固可靠。
(2)控制系统连接,控制系统连接应牢固可靠,不得出现松动、断裂等现象。
(3)控制系统调试,控制系统应按照设计要求进行调试,确保正常运行。
5. 能耗验收。
(1)设备能耗,通风及空调设备的能耗应符合设计要求,不得超出规定范围。
(2)管道能耗,通风及空调管道的能耗应符合设计要求,不得超出规定范围。
(3)控制系统能耗,通风及空调控制系统的能耗应符合设计要求,不得超出规定范围。
6. 安全验收。
(1)设备安全,通风及空调设备应符合安全要求,不得存在安全隐患。
(2)管道安全,通风及空调管道应符合安全要求,不得存在安全隐患。
GB50243-2023通风与空调工程施工质量验收规范
![GB50243-2023通风与空调工程施工质量验收规范](https://img.taocdn.com/s3/m/44c810e1b1717fd5360cba1aa8114431b90d8e27.png)
GB50243-2023通风与空调工程施工质量验收规范
GB50243-2023《通风与空调工程施工质量验收规范》,是一项与通风与空调工程施工质量验收相关的国家标准,该标准有以下主要内容:
1.一般规定:介绍了本标准的适用范围、术语和定义、验收内容和方法等基本信息。
2.材料与产品:要求施工过程中使用的材料和产品必须符合相关的国家标准,并且要
求对材料和产品进行检验和验收。
3.工程施工:要求施工单位按照规划设计文件的要求进行施工,包括机房、管道、风机、冷却设备等的安装和调试。
4.工程质量验收:规定了工程质量验收的基本要求和程序,包括现场验收、文件审核、试运行和终验等环节。
5.质量控制和整改:要求施工单位在工程施工过程中实施质量控制措施,并对存在的
质量问题及时进行整改。
6.安全与保护措施:要求施工单位在施工过程中遵循相关的安全规范,保障工程施工
过程中的安全,包括施工现场的安全和施工人员的安全。
7.施工质量验收记录和报告:要求施工单位按照规定的要求记录和报告施工质量验收
过程中的相关信息。
8.质量监督和管理:要求监理单位对工程质量验收过程进行监督和管理,确保施工质
量的合格性。
通过以上内容的规定和要求,GB50243-2023《通风与空调工程施工质量验收规范》有效规范了通风与空调工程施工质量验收的标准和要求,确保工程质量的合格性和安全性。
同时,该标准也为施工单位和监理单位提供了参考,以确保施工过程中的规范性和质量管控。
通风工程施工质量控制与验收规范
![通风工程施工质量控制与验收规范](https://img.taocdn.com/s3/m/99bb239027fff705cc1755270722192e4536588b.png)
通风工程施工质量控制与验收规范通风工程是建筑工程中一个重要的部分,它对于人们的生活环境和身体健康有着重要的影响。
因此,在进行通风工程的施工过程中,必须严格控制施工质量,并按照一定的验收规范进行验收。
本文将探讨通风工程施工质量控制与验收规范的相关内容。
通风工程施工质量控制是指在通风工程施工过程中,通过一系列的措施和方法,保证施工质量符合相关标准和规范要求。
首先,对于通风设备的安装,施工人员应根据相关设计图纸和规范要求进行布置和安装。
安装过程中,应注意设备的位置和固定方式,确保设备的安全可靠性。
其次,通风管道的施工也是通风工程中的重要环节。
通风管道的布置要合理,通风管道的材料要符合工程要求,安装要牢固可靠。
在施工过程中,应注意管道的密封性和连接处的细节处理。
通风管道的施工质量对于通风系统的正常运行和效果有着重要的影响。
除了设备和管道的施工,通风工程中的控制系统也是施工质量的重要方面。
通风系统的控制系统需要与其他建筑系统良好地配合,能够实现精确的控制和调节。
施工人员应按照规范要求,进行线路的布置和连接,保证系统的正常运行。
在通风工程的施工过程中,还需要高度重视施工现场的安全问题。
施工现场应设立符合要求的安全防护措施,确保施工人员的人身安全。
同时,施工现场应保持整洁有序,防止杂物和垃圾对施工质量和通风设备的正常运行造成影响。
通风工程施工质量的验收是确认通风工程施工是否合格的过程。
通风工程的验收应按照相关规范和标准进行,并由专业人员进行验收。
验收内容包括设备和管道的质量、控制系统的功能和可靠性、施工现场的安全和整洁等方面。
通过验收,能够评估通风工程的施工质量是否符合要求,并及时发现和纠正存在的问题。
在通风工程的验收过程中,还需要进行相关的测试和检测。
例如,通风设备的运行状态、通风气流的流量和速度、排风系统的噪音等都需要进行测试和检测,以确保通风系统的正常运行和效果。
除了施工质量控制和验收规范,通风工程的施工过程中还需要加强施工人员的培训和管理。
通风工程质量管理验收制度
![通风工程质量管理验收制度](https://img.taocdn.com/s3/m/b59f3d800408763231126edb6f1aff00bed57027.png)
通风工程质量管理验收制度一、引言通风工程是建筑工程中重要的一环,其质量直接关系到室内空气质量的改善和居住环境的舒适度。
为了确保通风工程的质量,制定通风工程质量管理验收制度是必要的。
本文将详细介绍通风工程质量管理验收制度的相关要求和标准。
二、通风设备验收要求1. 设备操作性能通风设备的操作性能是保证通风工程正常运行的基础。
验收时,应对设备的启动、停止、调节、维护等功能进行全面测试,并记录测试结果。
2. 设备噪音通风设备噪音不应超过国家标准的规定。
验收时,应使用合适的测量设备进行噪音测试,并核对测试结果是否符合相关标准。
3. 设备能效通风设备的能效是评估其节能性能的重要指标。
验收时,应检查设备的能效等级,并要求供应商提供相关的能效测试报告和证书。
4. 设备外观通风设备的外观应平整、美观,无明显的变形、脱落或刮痕等表面缺陷。
验收时,应对设备的外观进行细致检查,并记录任何发现的问题。
三、通风管道验收要求1. 材料选择通风管道材料应符合国家规定的标准,并经过质量检测合格。
验收时,应查验通风管道的材质和质量证明,并核对与技术要求是否一致。
2. 尺寸精度通风管道的尺寸精度直接影响其连接和密封效果。
验收时,应使用合适的测量工具对通风管道的尺寸进行检测,并核对测量结果是否符合技术要求。
3. 接口连接通风管道的接口应牢固可靠,无松动、漏气等情况。
验收时,应检查通风管道的接口是否正常连接,并通过漏风测试验证其密封性能。
四、通风系统验收要求1. 运行效果通风工程的最终目标是改善室内空气质量,验收时,应对通风系统的运行效果进行评估。
可以进行室内空气质量测试和舒适度评价,并与项目要求进行对比。
2. 防火性能通风系统应具备一定的防火性能,以确保在火灾发生时能够有效地遏制火势蔓延。
验收时,应检查通风系统的防火措施是否合理,并核查相关的设计文件和报告。
3. 清洁度通风系统应保持清洁,以避免灰尘、污物等对设备和空气质量的污染。
验收时,应检查通风系统的清洁度,并对清洁情况进行评估。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
通风系统施工技术方案及规范一通风系统介绍1.通风就是把室外的新鲜空气经适当地处理(如过滤净化、加热或降温等)后送进室内,把室内的废气经消毒、除害后排至室外,从而保持室内空气的新鲜程度,至使排放的废气符合标准。
而对于空气调节(空调),不仅要保证室内空气的温度和洁净度,同时还要保持一定的干湿度和速度。
2.通风系统按方法分为自然通风和机械通风。
按通风范围分为局部通风,全面通风,事故通风。
通风系统包括送风系统和排风系统。
自然通风是依靠室外空气温差所造成的热压,或利用室外风力作用在建筑物上所形成的压差,使室内外的空气进行交换,从而改善室内的空气环境。
不需动力,经济; 但进风不能预处理,排风不能净化,污染周围环境; 且通风效果不稳定。
机械通风是靠风机动力使空气流动包括送排风系统,进风和排风可进行处理,通风参数可根据要求选择确定,可确保通风效果,但通风系统复杂,投资费和运行管理费用大。
3.通风系统的组成通风系统包括送风系统和排风系统,室外空气通过百页窗——保温阀——过滤器——空气加热器——通风机——通风管网——出风口——调节阀——送风室。
通风系统主要由风机,风管,风口,消声器,调节阀,防火阀等组成。
二风管通风管道的几种分类1.我国目前常用的风管种类1镀锌薄钢板风管,2无机玻璃钢风管,3复合玻纤板风管。
2.三种风管的基本特点镀锌薄钢板风管:最早使用的风管之一,采用镀锌薄钢板制作,,有易生锈,无保温和消声功能,制作安装周期长的特点。
无机玻璃钢风管:较新的风管类型,采用玻璃纤维增强无机材料制作,无保温和消声性能,制作安装周期长。
复合玻纤板风管:近年最新的风管类型,以离心玻纤板为基材,内复玻璃丝布,外复防潮铝箔布,用专用防火粘接剂复合干燥后,再经切割、开槽、粘结加固等工艺而制成,玻镁风管就属于复合玻纤板一种,具有消声、保温、防火、防潮、漏风量小、材质轻、易施工、节省安装空间、使用寿命长、经济适用等优点。
3.三种风管的性能比较(1)消声性能:镀锌薄钢板风管,无消声性能。
无机玻璃钢风管也无消声性能,复合玻纤板风管:其管壁是一种多孔性吸声材料,对中、高频声波具有良好的吸声效果,是一个很好的管式*,可以消除来自空调设备的一次噪声及阀体、管件等处产生的二次噪声,随着管道的延长,效果更为明显。
(2)保温性能镀锌薄钢板风管:导热系数很大,无保温性能,必须另外加包保温层及保护层。
无机玻璃钢风管也无保温性能。
复合玻纤板风管:导热系数小(平均温度24℃时是0.029W/m ·K,70℃时是0.04W/m·K) ,特别是外表复合铝箔布具有很高的热反射能力。
因其风管壁即为保温层,管道采用榫接、T型内框架对接和铁皮插接(或外法兰连接) ,使整个风管各部位保温均匀,无冷桥现象产生,具有良好的保温绝热性能。
(3)防火性能镀锌薄钢板风管:不燃,但其保温层是否燃烧要依材质而定,通常要选用离心玻璃棉等不燃保温材料。
无机玻璃钢风管:同镀锌薄钢板风管。
复合玻纤板风管:以不燃性玻璃纤维棉板为基材,采用阻燃性粘合剂,将铝箔布和玻璃丝布分别复合在基材的两侧,因而成品风管属不燃材料,具有良好的防火性能。
(4)施工安装镀锌薄钢板风管:管道较重,制作、安装周期长,管道尺寸及走向变更时费工费事。
保温层在风管安装好后现场安装,工序繁琐,在风管法兰处保温厚度不易保证或无保温,其寿命一般为5年~10年。
复合玻纤板风管:管道轻巧,安装速度快,由于集管道和保温层于一体,可一次性完成安装程序,寿命可长达10年~30年。
风管是通风系统中的重要组成部分,也是通风安装工程施工图预算的主要部分。
通风管道(即风管)按形状可分为圆形风管和矩形风管两大类,按使用材料分为玻璃钢风管、镀锌钢板风管和复合玻纤板风管。
1.1玻璃钢风管作为一种较早的风管,与早前的铁皮风管相比,具有耐腐蚀、强度高、使用寿命长等优点。
但也存在着很多的缺点与不便,已被淘汰使用。
1.2镀锌钢板为目前国内通风空调管道主要用的材料,管道外有时覆盖玻璃棉、聚乙烯泡沫塑料或橡胶海绵等保温层。
这种传统风管安装工期长、制作成本高、自身重量大、隔热性能和外观较差。
1.3复合玻纤板风管是一种新型的风管材料,以离心玻纤板为基材,内复玻璃丝布,外复防潮铝箔布用专用防火粘接剂复合干燥后,再经切割、开槽、粘结加固等工艺而制成。
(由酚醛泡沫板与铝箔复合制成夹芯板。
现场按设计规格尺寸加工,成型,一次吊装。
酚醛铝箔复合风管系统其具有优异的防火性能、优良的绝热保温性能、抗腐蚀抗老化、隔音性能良好、质量轻及施工方便,取得明显的社会效益和经济效益。
天仁的玻镁风管既是这种材料做成。
1.4镁复合风管是一种新型的高科技复合板材,该产品选用优质氧化镁、氯化镁、耐碱玻纤布及无机粘合剂经现代工艺技术滚压而成,具有重量轻、强度高、不燃烧、隔音、隔热、防潮、抗水、使用寿命长等特点,是新一代的节能、环保型绿色产品。
主要应用于建筑,装饰,消防等领域,玻镁防火板是替代各种胶合板、密度板、刨花板、纸面石膏板等板材的更新换代产品。
玻镁复合风管经国家建筑材料测试中心及国家固定灭火系统和耐火构件质量监督检测中心检测,物理性能均符合JC/T646-2006标准中合格品的技术指标要求,燃烧性能达到GB8624A级。
二风机HTF 系列消防高温排烟专用风机概述、特点1.1耐高温性能优良:风机测试符合 CA211 —1999 《消防排烟风机耐高温试验方法》标准要求,建立高于该标准的企业内控保证体系,能在 300 ℃高温条件下连续运行 60 分钟以上、100 ℃温度条件下连续 20小时/次不损坏,广泛应用于高级民用建筑、烘箱、地下车库、隧道等场合。
1.2适用范围广:可以根据高级民用建筑的不同要求,采用变速或多速驱动形式,以达到一机两用(即常用通排风和消防时高温排烟)的目的;叶型分为轴流式( HTF—Ⅰ、Ⅱ)和斜流式(HTF-Ⅲ、Ⅳ),使该系列风机具有广泛的性能参数。
若用户对噪声要求较高时,可制作成消音型风机。
四风口,调节阀等配件本工程所采用风口为铝合金蛋格式风口1 风口有蛋格式风口|格栅风口|铝合金蛋格风口等。
蛋格式风口具有独特的格状结构,集送(回)风口和装饰于一体,常用于室风送风,回风口。
风口类型有:铝合金风口,不锈钢风口,ABS塑钢风口,铁质风口手动对开调节阀2.SFT-手动对开多叶调节阀通风系统管道中,用来调节支管的力量,也可用新风与回风的混合调节。
对开多叶调节阀有平行式和对开式,多安装在大截面风管上。
调节阀用于切断和调节管道介质流量大小,调节阀主要用于低、中压管道上,尤其风道上大量采用调节阀,故调节阀有风门之称。
调节阀安装的一般规定是:安装前,应仔细检查核对型号与规格是否符合设计要求。
检查阀杆和阀盘是否灵活,有无卡阻和歪斜现象。
阀盘必须严格关闭。
对阀门进行强度和严密性试验,不合格的不得进行安装。
安装时,应按设计要求安装。
3.风管防火阀是用于通风管道上切断管内介质流动的装置.其制作原料为钢板防火涂料等防火材料。
4.1消声器一般是用吸声材料按不同的消声原理设计而成的消声装置。
在通风空调系统中用来降低风机产生的空气动力性噪声,阻止噪声传播到空调房间内。
空气洁净系统一般不设置消声器,尽量采取其他综合措施,来满足空气洁净系统的要求。
如必须使用消声器时,应选用不易产尘和积尘的结构及消声材料,如穿孔板消声器等。
消声器的种类和构造形式较多,按消声器的原理可分为四种基本类型,即阻式.抗式、共振性及宽频带复合式消声器等。
4.2消声器在安装前应检查支,吊架等固定件的位置是否正确,预埋件或膨胀螺栓是否安装牢固、可靠。
支、吊架必须保证所承担的荷载。
消声器、消声弯管应单独设支架,不得由风管来支撑。
消声器支、吊架的横托板穿吊杆的螺孔距离,应比消声器宽40~50mm 。
为了便于调节标高,可在吊杆端部套50一日omm 的螺纹,以便找平、找正。
升用双螺母加以固定。
消声器的安装方向必须正确,与风管或管件的法兰连接应保证严密、牢固。
当通风、空调系统有恒温、恒湿要求时,消声器等消声设备外壳与风管同样作保温处理。
五 施工方法5.1通风系统安装工艺流程5.2风管及部件安装 风管漏风检查 施工准备 风管安装 阀部件安装 设备安装 孔洞、埋件预留 风管制作 防腐处理 吊架安装风管防腐保温 风口安装5.3 支吊架制作安装(1)土建施工时,配合做好楼板孔洞的预留工作。
(2)支吊架制作安装:风管支吊架按照标准图集及验收规范用料规格和作法制作,对不同规格的风管采用不同大小的支吊架。
吊杆的长度要根据风管的尺寸和安装高度。
支架用角钢或槽钢制作,在竖向风管与水平风管的弯头处设托架。
楼层较高时,可每层设两个支架,楼面上的支架一端焊接在预埋件上,一端固定在楼板上;楼层中间的支架,用膨胀螺栓固定。
注意协调好支架和风管安装的顺序。
可先将两侧两个支架固定好,然后将风管安装就位,支吊架间距符合设计及规范的要求。
(3)吊架安装前,核对风管坐标位置和标高,找出风管走向和位置。
按风管的中心线找出吊杆安装位置,单吊杆在风管的中心线上,双吊杆可按托架的螺孔间距或风管的中心线对称安装。
(4)风管较长要安装成排支架时,先把两端安好,然后以两端的支架为基准,用拉线法找出中间各支架的标高进行安装。
(5)防火阀、消声器等部件单独设置支吊架。
(风管边长(mm) 角钢规格(mm)吊杆规格≤630 30x3 Φ8>630x1600 40x4 Φ10>1250 50x30x4 Φ12矩形风管长边尺寸(mm) 水平风管间距(m)垂直风管间距(m)最少吊架数(付)≤400 4m 4m 2付≤1000 3m 3.5m 2付>1000 2m 2m 2付5.4风管安装(1)根据设计图纸和国家规范的要求,进行风管安装。
风管安装前,做好组装件的清洁工作。
之后,根据图纸风管各系统的分布,按照制作好的风管编号进行排列、组合,经核对确认位置、标高无误后方可吊装。
(2)风管安装时,主管尽量贴大梁底,支管也尽高安装,风管用角钢横担固定于支吊架上。
交叉作业时一定要与水施、电施协调配合好,同时要注意安全。
(3)风管安装好后,检查风管的安装高度是否满足设计要求,风管的水平、垂直度是否符合规范要求,水不平度允许偏差,每米不大于3mm,总的偏差不大于10mm,立管的垂直度允许偏差每米不大于2mm,总偏差不大于10mm。
支架是否歪斜,支架间距是否符合要求。
风管支吊架间距应符合规定。
水平安装风管底边尺寸不大于1000mm时,支吊架间距不超过2m;水平安装风管底边尺寸大于1000mm时,支吊架间距不超过1.5m;水平安装风管底边尺寸大于1600mm时,支吊架间距不超过1m;垂直安装风管的支架间距不超过2.4M,每根立管的支架不少于2个;水平安装风管主、干管长度超过20M时,应设置不少于1个防摆支架。
