国内贴片电阻的命名方法

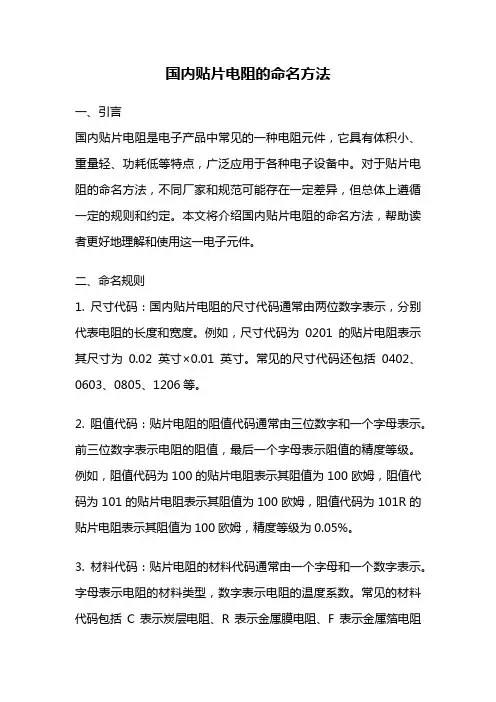

国内贴片电阻的命名方法一、引言国内贴片电阻是电子产品中常见的一种电阻元件，它具有体积小、重量轻、功耗低等特点，广泛应用于各种电子设备中。

对于贴片电阻的命名方法，不同厂家和规范可能存在一定差异，但总体上遵循一定的规则和约定。

本文将介绍国内贴片电阻的命名方法，帮助读者更好地理解和使用这一电子元件。

二、命名规则1. 尺寸代码：国内贴片电阻的尺寸代码通常由两位数字表示，分别代表电阻的长度和宽度。

例如，尺寸代码为0201的贴片电阻表示其尺寸为0.02英寸×0.01英寸。

常见的尺寸代码还包括0402、0603、0805、1206等。

2. 阻值代码：贴片电阻的阻值代码通常由三位数字和一个字母表示。

前三位数字表示电阻的阻值，最后一个字母表示阻值的精度等级。

例如，阻值代码为100的贴片电阻表示其阻值为100欧姆，阻值代码为101的贴片电阻表示其阻值为100欧姆，阻值代码为101R的贴片电阻表示其阻值为100欧姆，精度等级为0.05%。

3. 材料代码：贴片电阻的材料代码通常由一个字母和一个数字表示。

字母表示电阻的材料类型，数字表示电阻的温度系数。

常见的材料代码包括C表示炭层电阻、R表示金属膜电阻、F表示金属箔电阻等。

4. 功率代码：贴片电阻的功率代码通常由一个字母和一个数字表示。

字母表示电阻的功率容量，数字表示电阻的额定功率。

常见的功率代码包括R表示1/10瓦特、L表示1/8瓦特、M表示1/4瓦特、H表示1/2瓦特等。

5. 温度系数代码：贴片电阻的温度系数代码通常由一个字母表示，表示电阻随温度变化的程度。

常见的温度系数代码包括B表示±0.1%、C表示±0.25%、D表示±0.5%、F表示±1%等。

三、示例解析以一个具体的例子来解析贴片电阻的命名方法，例如一个贴片电阻的命名为0402、100、R、L，其含义为：尺寸代码为0402，表示贴片电阻的尺寸为0.04英寸×0.02英寸；阻值代码为100，表示贴片电阻的阻值为100欧姆；材料代码为R，表示贴片电阻的材料为金属膜电阻；功率代码为L，表示贴片电阻的功率容量为1/8瓦特。

贴片电阻命名规则_201104150901

贴片电阻-最全面的介绍命名方法分类封装与尺寸功率特性133R是133欧（这是英国标法）英文字代表误差，G=2%、F=1%、D=0.5%、C=0.25%、B=0.1%、A(或Ω)=0.05%、Q=0.02%、T=0.01%、V=0.005%。

国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ贴片电阻的封装与功率关系如下表：封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列0201 0603 1/20W / 250402 1005 1/16W / 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W / 2002010 5025 1/2W 3/4W 2002512 6432 1W / 200注：电压=√功率x电阻值(P=V2/R) 或最大工作电压两者中的较小值0603 0805 1206数量PCSQuantity10000 5000 4000 50000 25000 10000 5000 1500 1000 50000 10000 4000---------------------------------------贴片电阻简述片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。

电阻器的命名规则与电阻类别(带实物图)

电阻器的命名规则与电阻类别（带实物图）1.电阻器的命名规则（一）、固定电阻器的型号命名方法：国产电阻器的型号命名由三部分或四部分组成，名部分的主要含义见表1。

表 1 国产电阻器的型号命名及含义第一部分为字头符号，用字母“R”表示电阻器为产品主称。

第二部分用字母表示电阻器的电阻体材料。

第三部分通常用数字或字母表示电阻器的类别，也有的电阻器用该部分的数字来表示额定功率。

第四部分用数字表示生产序号，以区别该电阻器的外形尺寸及性能指标。

例如：TJ75（精密金属膜电阻器）RT10（普通碳膜电阻器）R——电阻器（第一部分）R——电阻器J——金属膜（第二部分）T——碳膜7——精密（第三部分）1——普通型5——序号（第四部分）0——序号RX28（阻燃型线绕电阻器） RJ 90-B 0.5 （0.5W不然性金属膜熔断电阻器）R——电阻器RJ——金属膜电阻器X——线绕9——熔断型2——阻燃型0-B 0.5——不燃性、额定功率为0.5W8——序号电阻类别（带实物图）一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。

它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。

1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。

表1 几种常用电阻的结构和特点2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。

为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。

额定功率分19个等级，常用的有0.05W、0.125W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W，在电路图中非线绕电阻器额定功率的符号表示如下图：电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

风华贴片电阻命名方法

0402 W
±200
U
±400
Hale Waihona Puke 06030805 K
±100
1206 1210 2010 L 2512
±250
F
T
⑥
⑦
⑤ 电阻值代号
三位数(E-24 系列):前两位为有效数字,第三位表示有效数字后零的个数。四位数(E-96 系列):前三位表示有效数字,第四位表示有效数字后零的个数。 “000”表示跨接电阻。小数点用 R 表示。例如： 103=10kΩ (E-24) 1003=100kΩ (E-96) 1R0=1.0 Ω (E-24)
散装
③ 型号代号代号型号 005 01005 01 0201 02 0402 03 0603 05 0805 06 1206 1210 1210 10 2010
12 2512
④ 电阻温度系数 (ppm/℃)
型号代号温度系数
B 01005
L
±300 ±250
W 0201
U
±200 ±400
K
±100
※ 设计特色与构成
① 陶瓷基片 ② 背电极 ③ 面电极 ④ 电阻体 ⑤ 钝化层
⑥ 保护层 ⑦ 标记 ⑧ 端电极 ⑨ 中间电极 ⑩ 外部电极
应用领域开关电源、音响设备的过电流保护、电压调节器；电源转换器、充电器、LED 灯驱动电源、便携式设备等。
特点体积小、重量轻; 适应再流焊与波峰焊；电性能稳定，可靠性高；装配成本低，并与自动装贴设备匹配；机械强度高，高频特性优越；符合 RoHS 指令要求。
贴片式厚膜电阻
贴片常规厚膜电阻器
※ 品名构成
R
S
-
03

贴片电阻命名规则_201104150901

贴片电阻-最全面的介绍命名方法分类封装与尺寸功率特性133R是133欧（这是英国标法）英文字代表误差，G=2%、F=1%、D=0.5%、C=0.25%、B=0.1%、A(或Ω)=0.05%、Q=0.02%、T=0.01%、V=0.005%。

国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ贴片电阻的封装与功率关系如下表：封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列0201 0603 1/20W / 250402 1005 1/16W / 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W / 2002010 5025 1/2W 3/4W 2002512 6432 1W / 200注：电压=√功率x电阻值(P=V2/R) 或最大工作电压两者中的较小值0603 0805 1206数量PCSQuantity10000 5000 4000 50000 25000 10000 5000 1500 1000 50000 10000 4000---------------------------------------贴片电阻简述片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。

元器件封装命名规则

命名规则本命名规则采用英制mil为单位进行设计尺寸贴片封装式：举例1：贴片电阻(电感)R(L)0805A：R(L)代表贴片电阻(电感)；08代表贴片电阻(电感)的长80mil；05代表贴片电阻(电感)的宽50mil；A代表贴片电阻(电感)的焊盘延伸最长（其中也可能是B或C，B代表贴片电阻(电感)的焊盘延伸中等；C代表贴片电阻(电感)的焊盘延伸最短；S代表贴片电阻(电感)的特殊焊盘延伸程度）贴片电阻(电感)尺寸要求：0402；0603；0805；1206；2010等举例2：贴片电容C0805A：C代表贴片电容；08代表贴片电容的长80mil；05代表贴片电容的宽50mil；A代表贴片电容的焊盘延伸最长（其中也可能是B或C，B代表贴片电容的焊盘延伸中等；C代表贴片电容的焊盘延伸最短；S代表贴片电容的特殊焊盘延伸程度）贴片电容尺寸要求：0402；0603；0805；1206；2010等举例3：贴片二极管SOD-123A:SOD-123代表贴片二极管一类的封装命名，至于为什么是SOD-123不太清楚，这里用SOD-123是因为大家认为这种封装就代表这类贴片二极管，这里我的理解是S代表贴片，OD是DOIDE的简化，1代表贴片二极管本体尺寸长度100mil，23代表贴片二极管本体尺寸宽度23mil，A代表贴片二极管的焊盘延伸最长（其中也可能是B或C，B代表贴片二极管的焊盘延伸中等；C代表贴片二极管的焊盘延伸最短；S代表贴片二极管的特殊焊盘延伸程度）举例4：贴片二极管SMA-A:SMAA代表贴片二极管一类的封装命名，至于为什么是SMA不太清楚，这里用SMA是因为大家认为这种封装就代表这类贴片二极管，同时和DO-214AC封装相同，后者的-A代表贴片二极管的焊盘延伸最长（其中也可能是B或C，B代表贴片二极管的焊盘延伸中等；C代表贴片二极管的焊盘延伸最短；S代表贴片二极管的特殊焊盘延伸程度）举例5：贴片三极管SOT-23LASOT-23代表固定的贴片三极管封装, 算是一个固定的形式；L代表贴片三极管的第一引脚在左边（L）,或中间（M）,或右边（R）;A代表贴片三极管的焊盘延伸最长（其中也可能是B或C，B代表贴片三极管的焊盘延伸中等；C代表贴片三极管的焊盘延伸最短；S代表贴片三极管的特殊焊盘延伸程度）。

PCB Footprint命名规则及封装标准定义

2.1 SMD类电阻命名规则：R+封装尺寸，如：R0603 表示贴片电阻封装为0603大小注：一般零件封装，采用公制mm为单位，但0201、0402、0603等贴片小零件采用英制mil为单位。

◆可供选择的封装形式列表2.2R-11_5X5-10_52.3 DIP立式电阻的命名规则：R-D(mm)-Pitch，如R-D7_5-52.4 电阻排的命名规则：RP-排阻类型-封装尺寸LXW(mm)，如：RP-8P4R-04023 电容的命名方法3.1 SMD类电容命名规则：C+封装尺寸LXW(mm)，如：C0402◆可供选择的封装形式列表◆3.2 DIP卧式类和立式方形类电容命名规则：C-封装尺寸LXW(mm)-Pitch，如：C-10_3X6-7_53.3 DIP立式圆形类电容命名规则：C-D(mm)-Pitch(mm) 或C-D(mm)XH(mm)-Pitch(mm)，如：C-D6-2_5， C-D5XH12-23.4 排容命名规则：CP-排容类型-封装尺寸LXW(mm)，如：CP-8P4C-06033.5 钽电容命名规则：TAN-封装尺寸LXW(mm)，如：TAN-A4 电感磁珠的命名方法4.1 SMD类电感磁珠命名规则：L+封装尺寸LXW(mm)，如：L08054.2 DIP圆形类电感磁珠命名规则：L-D(mm)-Pitch(mm)，如：L-D7_5-54.3 DIP方形类电感磁珠命名规则：L-封装尺寸LXW(mm)-Pitch(mm)，如：L-9X16_5-65 二极管的命名方法5.1 SMD类二极管命名规则：D+封装尺寸LXW(mm)，如：D+06035.2 DIP圆形类二极管命名规则： D-D(mm)-Pitch(mm)：如：D-D5-2_55.3 DIP方形类二极管命名规则： D-封装尺寸LXW(mm)-Pitch(mm)：如：D-7_5X9-2_56 发光二极管的命名方法6.1 SMD类发光二极管命名规则：LED+封装尺寸LXW(mm)，如：LED06036.2 DIP圆形类发光二极管命名规则： LED-D(mm)-Pitch(mm)：如：LED-D5-2_56.3 DIP方形类发光二极管命名规则： LED-封装尺寸LXW(mm)-Pitch(mm)：如：LED-7_5X9-2_57 变压器的命名方法7.1 规则变压器命名规则：T-封装尺寸LXW(mm)-Pin数-Pitch, 如:T-12_15X11_35-10P-27.2 不规则变压器命名规则：T-封装尺寸LXW(mm)-Pin数, 如:T-32_6X10-8P8 继电器的命名方法8.1 规则继电器命名规则：RE-封装尺寸LXW(mm)-Pin数-Pitch, 如:RE-7_5X15-8P-2_548.2 不规则继电器命名规则：RE-封装尺寸LXW(mm)-Pin数, 如:RE-10_5X16-8P9 保险丝的命名方法9.1 SMD保险丝命名规则：F-封装尺寸LXW(mm)，如：F-6_1X2_699.2 DIP保险丝命名规则：F-封装尺寸LXW(mm)-Pitch，如：F-9X3_8-510 滤波器的命名方法10.1 滤波器的命名规则: FIL-封装尺寸LXW(mm)-Pin数,如：FIL-3_1X3_45-6P11 散热片的命名方法11.1 散热片的命名规则:HS-封装尺寸LXW(mm)，如：HS-44X4412 放电管的命名方法12.1 SMD放电管的命名规则: DT-封装尺寸LXW(mm),如：DT-3_76X1_712.2 DIP放电管的命名规则: DT-封装尺寸LXW(mm)-Pin数,如：DT-12_2X3-2P13 SOT系列晶体管的命名方法13.1 NPN型三极管命名规则:SOT-封装-NPN，如：SOT-23-NPN13.2 PNP型三极管命名规则:SOT-封装-PNP，如：SOT-23-PNP13.3 其它：SOT-封装-Pin数，如：SOT-232-5P14 TO系列封装命名方法14.1 规则: TO-封装-Pin数，如：TO-263-5P15 晶振的命名方法15.1 晶振的命名规则：OSC-封装尺寸LXW(mm)-Pin数，如：OSC-5X3_2-4P16 场效应管的命名方法16.1 场效应管的命名规则：MOS-封装-DGS17 雷击保护器的命名方法17.1 雷击保护器的命名规则：THY-封装尺寸LXW(mm)-Pin数，如：THY-12_5X13-6P18 电池的命名方法18.1 电池的命名规则：BA-封装型号，如：BA-170577119 桥式整流器的命名方法19.1 桥式整流器的命名规则：BE-封装型号，如：BE-B6S20 其它器件的命名方法20.1 其它器件的命名规则：O-封装，如：O-201121 插座的命名方法21.1 规则:JACK-插座型号-LXW（mm）或JACK-LXW（mm）- Pin数（mm），如：JACK-DC-14_5X9，JACK-11_7X10_7-4P21.2 规则:RJ45-Port数- Pin数（mm）或RJ45-LXW（mm）- Pin数（mm）如，RJ45-1X4-32P, RJ45-21X15_3-12P21.3 规则:RJ11-插座型号-LXW（mm），如，RJ11-SIG-13_1X12,RJ11-13x12-4P21.4 规则:DB9-插座型号,如，DB9F21.5 规则:USB-插座型号-LXW（mm）,如，USB-14X13_7-4P22 连接器的命名方法22.1 单排：CN-Pin数-Pitch,如，CN-40P-1_2722.2 多排：CN-行X列-Pin数-Pitch,如，CN-2X2-4P-2_5422.3 其它连接器：CN-Pin数-型号,如，CN-38P-76700423 开关的命名方法23.1 开关的名规则:SW-封装尺寸LXW(mm)-Pin数，如,SW-6_8X6_4-5P24 跳线的命名方法24.1 跳线的命名规则：JP-封装型号，如,JP-USB25 金手指的命名方法25.1 金手指的命名规则：GF-封装型号-Pin数，如,GF-MINPCI-124P26 BGA系列26.1 规则: BGA-LXW(mm)-PIN数-Pitch如：BGA-12X12-196P-0_8表示：大小为12X12（mm）,PIN数196,pin间距 0.8 mm27 PGA系列27.1 规则: PGA-LXW(mm)-PIN数-Pitch28CSP系列28.1 规则: CSP-LXW(mm)-PIN数-Pitch,如，CSP-13X11-64P-129PLCC系列29.1 规则: PLCC-PIN数,如，PLCC8430QFP系列30.1 规则：QFP-LXW(mm)-PIN数-Pitch,如，QFP-12X12-52P-0_6531QFN系列31.1 规则：QFN-LXW(mm)-PIN数-Pitch,如，QFN-7X7-48P-0_532DFN系列32.1 规则：DFN-LXW(mm)-PIN数-Pitch,如，DFN-3X3-8P-0_533SO系列33.1 规则：SO-LXW(mm)-PIN数-Pitch,如，SO-4_9X3-8P-0_6534DIP系列34.1 规则：DIP-PIN数,如，DIP-1435SIP系列35.1 规则：SIP-LXW(mm)-PIN数-Pitch36其它IC的命名方法36.1 规则：OIC-LXW(mm)-其它,如：OIC-14X10-49P-0_8537 保护盖的命名方法37.1 规则：SF-LXW(mm)-其它,如：SF-40_2x2938 螺丝孔命名规则38.1 NPTH螺丝孔命名规则：GMTH+孔直径，如：GMTH103 表示：孔径103mil不镀铜螺丝孔38.2 PTH螺丝孔命名规则：GMPTH+孔直径+外环直径，如：GMPTH80R160 表示：孔径80mil,外环160mil的镀铜螺丝孔38.3 NPTH椭圆捞孔命名规则: GMTH+捞孔尺寸（小X大），如：GMTH80X160 表示：孔径80milX160mil的不镀铜捞孔38.4 PTH椭圆捞孔命名规则: GMPTH+外环尺寸（小X大）+D+捞孔尺寸（小X大），如：GMPTH64X252D40X228 表示：外环64X252mil,捞孔40X228mil的镀铜捞孔39 光学点命名方法39.1 圆形光学点命名规则：FIDMC39.2 矩形光学点命名规则：FIDMR40 LABEL命名方法40.1 LABEL命名规则: LABEL+封装尺寸LXW(mm),如:LABEL20X1041 测试点命名方法41.1 规则: TP+封装尺寸(mil),如:TP3041 圆形焊盘41.1 SMD: C+直径 ,如: C1441.2 DIP: C+外环直径+D+内径 ,如: C80D6042 长方形焊盘42.1 SMD: R+尺寸大小（小X大），如：R20X4042.2 DIP: R+尺寸大小（小X大）+D+孔径，如：R40X60D2043 正方形焊盘43.1 SMD: S+尺寸大小，如：S2043.2 DIP: S+尺寸大小+D+孔径，如： S40D2044 椭圆焊盘44.1 SMD: O+尺寸大小（小X大）,如：O20X4044.2 DIP: O+外环尺寸（小X大）+D+孔径，如：O44X55D3244.3 DIP捞孔: O+外环尺寸（小X大）+D+内环尺寸（小X大），如：O31X47D21X3745 过孔焊盘45.1 规则：V+外径+D+内径，如：V24D1246 定位孔46.1 NPTH定位孔命名规则：MTH+孔径，如：MTH13046.2 PTH定位孔命名规则：MPTH+孔径+R+外环直径，如：MPTH32R5647 FLASH焊盘47.1 规则: 外径X内径X角度X开口数X开口宽度如: 80x60x45x4x2048 SHAPE焊盘48.1 规则: A-器件封装名如: A-sot89Footprint标准封装定义1、实体层： class PACKAGE GEOMETRYsubclass ASSEMBLY_TOP线宽定义：2mil 表示零件实际的尺寸，如长、宽等。

国际贴片电阻标识方法1

国际通用贴片电阻标识方法贴片电阻上面的印字绝大部分标识其阻值大小。

各个厂家的印字规则虽然不完全相同，但绝大部分遵照一定规则。

常见的印字标注方法有“常规3 位数标注法”、“常规4 位数标注法”、“3 位数乘数代码标注法、“R 表示小数点位置”、“m 表示小数点位置”。

0201,0402 由于面积太小，通常上面都不印字。

0603，0805，1206，1210，1812，2010，2512 上面印有3 位数或者4 位数。

XXY=XX*10Y 前两位XX 代表2 位有效数，后1 位Y 代表10 的几次幂。

多用于E-24 系列。

精度为几次幂的代码，具体指从E-96 阻值代码表查找，转换为y。

用于E-96 系列。

精度为±1%(F),±0.5%(D) 。

E96 乘贴片电阻常见封装有9 种，用两种尺寸代码来表示。

一种尺寸代码是由4 位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603 封装就是指英制代码。

另贴片电阻命名方法S=提升功率02=0402U=400ppm561, F=1%B=塑料盒包装03=0603K=100ppm5601, J=5%C=塑料袋散装05=0805L=250ppm562, 06=12061004 1210=1210 1812=1812 10=2010 12=2512比如RC03L5601FT：常规功率，封装0603，5.6k 欧姆，1%，250ppm ，无铅产品贴片电阻标准阻值常规的贴片电阻阻值采用E24，E96系列。

1948年IEC第12技术委员会(无线电通讯)在斯德哥尔摩会议讨论过程中，一致同意国际标准化最紧迫的课题之一就是电阻器和0.1uF以下电容器的优先数系列。

尽管想使这些系列按照10√10数系标准化，但在若干国家内由于上述元件针对5√10、10√10和20√10允许偏差进行标准化已经采用了12√10数系，而在采用了12√10数系的这些国家中要改变商业惯例是不切合实际的。

PCBFootprint命名规则及封装标准定义

2.1 SMD 类电阻命名规则：R+封装尺寸，如：R0603 表示贴片电阻封装为0603 大小注：一般零件封装，采用公制mm 为单位，但0201、0402、0603 等贴片小零件采用英制mil 为单位。

◆可供选择的封装形式列表2.2R-11_5X5-10_52.3 DIP 立式电阻的命名规则：R-D(mm)-Pitch，如R-D7_5-52.4 电阻排的命名规则：RP-排阻类型-封装尺寸LXW(mm)，如：RP-8P4R-04023 电容的命名方法3.1 SMD 类电容命名规则：C+封装尺寸LXW(mm)，如：C0402◆可供选择的封装形式列表◆3.2 DIP 卧式类和立式方形类电容命名规则：C-封装尺寸LXW(mm)-Pitch，如：C-10_3X6-7_53.3 DIP 立式圆形类电容命名规则：C-D(mm)-Pitch(mm) 或C-D(mm)XH(mm)-Pitch(mm)，如：C-D6-2_5， C-D5XH12-23.4 排容命名规则：CP-排容类型-封装尺寸LXW(mm)，如：CP-8P4C-06033.5 钽电容命名规则：TAN-封装尺寸LXW(mm)，如：TAN-A4 电感磁珠的命名方法4.1 SMD 类电感磁珠命名规则：L+封装尺寸LXW(mm)，如：L08054.2 DIP 圆形类电感磁珠命名规则：L-D(mm)-Pitch(mm)，如：L-D7_5-54.3 DIP 方形类电感磁珠命名规则：L-封装尺寸LXW(mm)-Pitch(mm)，如：L-9X16_5-65 二极管的命名方法5.1 SMD 类二极管命名规则：D+封装尺寸LXW(mm)，如：D+06035.2 DIP 圆形类二极管命名规则： D-D(mm)-Pitch(mm)：如：D-D5-2_55.3 DIP 方形类二极管命名规则： D-封装尺寸LXW(mm)-Pitch(mm)：如：D-7_5X9-2_56 发光二极管的命名方法6.1 SMD 类发光二极管命名规则：LED+封装尺寸LXW(mm)，如：LED06036.2 DIP 圆形类发光二极管命名规则： LED-D(mm)-Pitch(mm)：如：LED-D5-2_56.3 DIP 方形类发光二极管命名规则： LED-封装尺寸LXW(mm)-Pitch(mm)：如：LED-7_5X9-2_57 变压器的命名方法7.1 规则变压器命名规则：T-封装尺寸LXW(mm)-Pin 数-Pitch, 如:T-12_15X11_35-10P-27.2 不规则变压器命名规则：T-封装尺寸LXW(mm)-Pin 数, 如:T-32_6X10-8P8 继电器的命名方法8.1 规则继电器命名规则：RE-封装尺寸LXW(mm)-Pin 数-Pitch, 如:RE-7_5X15-8P-2_548.2 不规则继电器命名规则：RE-封装尺寸LXW(mm)-Pin 数, 如:RE-10_5X16-8P9 保险丝的命名方法9.1 SMD 保险丝命名规则：F-封装尺寸LXW(mm)，如：F-6_1X2_699.2 DIP 保险丝命名规则：F-封装尺寸LXW(mm)-Pitch，如：F-9X3_8-510 滤波器的命名方法10.1 滤波器的命名规则: FIL-封装尺寸LXW(mm)-Pin 数,如：FIL-3_1X3_45-6P11 散热片的命名方法11.1 散热片的命名规则:HS-封装尺寸LXW(mm)，如：HS-44X4412 放电管的命名方法12.1 SMD 放电管的命名规则: DT-封装尺寸LXW(mm),如：DT-3_76X1_712.2 DIP 放电管的命名规则: DT-封装尺寸LXW(mm)-Pin 数,如：DT-12_2X3-2P13 SOT 系列晶体管的命名方法13.1 NPN 型三极管命名规则:SOT-封装-NPN，如：SOT-23-NPN13.2 PNP 型三极管命名规则:SOT-封装-PNP，如：SOT-23-PNP13.3 其它：SOT-封装-Pin 数，如：SOT-232-5P14 TO 系列封装命名方法14.1 规则: TO-封装-Pin 数，如：TO-263-5P15 晶振的命名方法15.1 晶振的命名规则：OSC-封装尺寸LXW(mm)-Pin 数，如：OSC-5X3_2-4P16 场效应管的命名方法16.1 场效应管的命名规则：MOS-封装-DGS17 雷击保护器的命名方法17.1 雷击保护器的命名规则：THY-封装尺寸LXW(mm)-Pin 数，如：THY-12_5X13-6P18 电池的命名方法18.1 电池的命名规则：BA-封装型号，如：BA-170577119 桥式整流器的命名方法19.1 桥式整流器的命名规则：BE-封装型号，如：BE-B6S20 其它器件的命名方法20.1 其它器件的命名规则：O-封装，如：O-201121 插座的命名方法21.1 规则:JACK-插座型号-LXW（mm）或JACK-LXW（mm）- Pin 数（mm），如：JACK-DC-14_5X9，JACK-11_7X10_7-4P21.2 规则:RJ45-Port 数- Pin 数（mm）或RJ45-LXW（mm）- Pin 数（mm）如，RJ45-1X4-32P, RJ45-21X15_3-12P21.3 规则:RJ11-插座型号-LXW（mm），如，RJ11-SIG-13_1X12, RJ11-13x12-4P21.4 规则:DB9-插座型号,如，DB9F21.5 规则:USB-插座型号-LXW（mm）,如，USB-14X13_7-4P22 连接器的命名方法22.1 单排：CN-Pin 数-Pitch,如，CN-40P-1_2722.2 多排：CN-行X 列-Pin 数-Pitch,如，CN-2X2-4P-2_5422.3 其它连接器：CN-Pin 数-型号,如，CN-38P-76700423 开关的命名方法23.1 开关的名规则:SW-封装尺寸LXW(mm)-Pin 数，如,SW-6_8X6_4-5P24 跳线的命名方法24.1 跳线的命名规则：JP-封装型号，如,JP-USB25 金手指的命名方法25.1 金手指的命名规则：GF-封装型号-Pin 数，如,GF-MINPCI-124P26 BGA 系列26.1 规则: BGA-LXW(mm)-PIN 数-Pitch 如：BGA-12X12-196P-0_8表示：大小为12X12（mm）,PIN 数196,pin 间距 0.8 mm27 PGA 系列27.1 规则: PGA-LXW(mm)-PIN 数-Pitch28 CSP 系列28.1 规则: CSP-LXW(mm)-PIN 数-Pitch,如，CSP-13X11-64P-129 PLCC 系列29.1 规则: PLCC-PIN 数,如，PLCC8430 QFP 系列30.1 规则：QFP-LXW(mm)-PIN 数-Pitch,如，QFP-12X12-52P-0_6531 QFN 系列31.1 规则：QFN-LXW(mm)-PIN 数-Pitch,如，QFN-7X7-48P-0_532 DFN 系列32.1 规则：DFN-LXW(mm)-PIN 数-Pitch,如，DFN-3X3-8P-0_533 SO 系列33.1 规则：SO-LXW(mm)-PIN 数-Pitch,如，SO-4_9X3-8P-0_6534 DIP 系列34.1 规则：DIP-PIN 数,如，DIP-1435 SIP 系列35.1 规则：SIP-LXW(mm)-PIN 数-Pitch36 其它IC 的命名方法36.1 规则：OIC-LXW(mm)-其它,如：OIC-14X10-49P-0_8537 保护盖的命名方法37.1 规则：SF-LXW(mm)-其它,如：SF-40_2x2938 螺丝孔命名规则38.1 NPTH 螺丝孔命名规则：GMTH+孔直径，如：GMTH103 表示：孔径103mil 不镀铜螺丝孔38.2 PTH 螺丝孔命名规则：GMPTH+孔直径+外环直径，如：GMPTH80R160 表示：孔径80mil,外环160mil 的镀铜螺丝孔38.3 NPTH 椭圆捞孔命名规则: GMTH+捞孔尺寸（小X 大），如：GMTH80X160 表示：孔径80milX160mil 的不镀铜捞孔38.4 PTH 椭圆捞孔命名规则: GMPTH+外环尺寸（小X 大）+D+捞孔尺寸（小X 大），如：GMPTH64X252D40X228 表示：外环64X252mil,捞孔40X228mil 的镀铜捞孔39 光学点命名方法39.1 圆形光学点命名规则：FIDMC39.2 矩形光学点命名规则：FIDMR40 LABEL 命名方法40.1 LABEL 命名规则: LABEL+封装尺寸LXW(mm),如:LABEL20X1041 测试点命名方法41.1 规则: TP+封装尺寸(mil),如:TP3041 圆形焊盘41.1 SMD: C+直径 ,如: C1441.2 DIP: C+外环直径+D+内径 ,如: C80D6042 长方形焊盘42.1 SMD: R+尺寸大小（小X 大），如：R20X4042.2 DIP: R+尺寸大小（小X 大）+D+孔径，如：R40X60D2043 正方形焊盘43.1 SMD: S+尺寸大小，如：S2043.2 DIP: S+尺寸大小+D+孔径，如： S40D2044 椭圆焊盘44.1 SMD: O+尺寸大小（小X 大）,如：O20X4044.2 DIP: O+外环尺寸（小X 大）+D+孔径，如：O44X55D3244.3 DIP 捞孔: O+外环尺寸（小X 大）+D+内环尺寸（小X 大），如：O31X47D21X3745 过孔焊盘45.1 规则：V+外径+D+内径，如：V24D1246 定位孔46.1 NPTH 定位孔命名规则：MTH+孔径，如：MTH13046.2 PTH 定位孔命名规则：MPTH+孔径+R+外环直径，如：MPTH32R5647 FLASH 焊盘47.1 规则: 外径X 内径X 角度X 开口数X 开口宽度如: 80x60x45x4x2048 SHAPE 焊盘48.1 规则: A-器件封装名如: A-sot89Footprint 标准封装定义1、实体层： class PACKAGE GEOMETRYsubclass ASSEMBLY_TOP线宽定义：2mil 表示零件实际的尺寸，如长、宽等。

厚声贴片电阻命名规则

厚声贴片电阻命名规则引言厚声贴片电阻是电子电路中常用的被动元件之一，它具有小尺寸、高精度和高可靠性的特点，在各类电子设备中得到广泛应用。

为了方便标识和选择，厚声贴片电阻需要遵循一定的命名规则。

本文将介绍厚声贴片电阻的命名规则，帮助读者更好地理解和使用这种电子元件。

厚声贴片电阻的命名规则1.基本命名规则厚声贴片电阻的命名通常由以下几个要素组成：-阻值（Re si st an ce V al ue）：用于表示电阻的阻性大小，常以欧姆（Ω）为单位。

例如，100Ω的阻值可以用100R来表示。

-精度（T ol er an c e）：表示电阻的阻性偏差范围。

一般用百分比表示，例如±5%的精度可以用5%来表示。

-功率（Po we rR at in g）：表示电阻所能承受的最大功率。

通常以瓦特（W）为单位表示。

2.阻值编码规则厚声贴片电阻的阻值编码通常采用以下两种方式：-三位数值编码：使用三位数表示电阻的阻值。

例如，102表示1kΩ，470表示47Ω。

-四位数值编码：使用四位数表示电阻的阻值，并附带一个系数。

系数通常有E、R、K、M等表示。

例如，4R7表示4.7Ω，10K表示10kΩ。

3.精度和功率等级厚声贴片电阻的精度和功率等级由以下几个要素组成：-精度等级：通常用百分比表示，例如5%、1%等。

精度越高，电阻的阻性偏差越小。

-功率等级：表示电阻所能承受的最大功率。

常见的功率等级有1/8W、1/4W、1/2W、1W等。

4.包装形式和尺寸厚声贴片电阻的包装形式和尺寸也需要进行标识，以满足不同的应用需求。

常见的包装形式有0603、0805、1206等，分别对应不同的尺寸。

例如，0603表示尺寸为0.06英寸×0.03英寸。

结论本文介绍了厚声贴片电阻的命名规则，包括基本命名规则、阻值编码规则、精度和功率等级，以及包装形式和尺寸。

了解和掌握这些命名规则，有助于读者更好地选择和使用厚声贴片电阻，并在电子电路中取得更好的性能和可靠性。

国内贴片电阻的命名方法

国内贴片电阻的命名方法贴片电阻是电子元器件中常见的一种，广泛应用于各类电子设备中。

在国内，贴片电阻的命名方法主要采用编码的形式，以表示其阻值和精度等参数。

一、阻值的命名方法1. 三位数编码法：这是最常见的贴片电阻命名方法。

三位数编码法的第一位数字表示有效数字的前两位，第二位数字表示有效数字的第三位，第三位数字表示数量级。

例如，一个贴片电阻的编码为103，表示其阻值为10×10^3Ω，即10kΩ。

2. 四位数编码法：在一些情况下，为了表示更精确的阻值，可以采用四位数编码法。

四位数编码法的前三位数字表示有效数字的前两位，第四位数字表示有效数字的第三位，第五位数字表示数量级。

例如，一个贴片电阻的编码为1002，表示其阻值为10×10^2Ω，即1kΩ。

二、精度的命名方法1. F级精度：F级精度表示贴片电阻的阻值精度为±1%。

2. G级精度：G级精度表示贴片电阻的阻值精度为±2%。

3. J级精度：J级精度表示贴片电阻的阻值精度为±5%。

4. K级精度：K级精度表示贴片电阻的阻值精度为±10%。

三、温度系数的命名方法贴片电阻的温度系数指的是在温度变化下，阻值的变化率。

一般情况下，温度系数用字母表示，常见的有P、R、S、T等。

1. P级温度系数：P级温度系数表示贴片电阻的温度系数为±100ppm/℃。

2. R级温度系数：R级温度系数表示贴片电阻的温度系数为±200ppm/℃。

3. S级温度系数：S级温度系数表示贴片电阻的温度系数为±300ppm/℃。

4. T级温度系数：T级温度系数表示贴片电阻的温度系数为±400ppm/℃。

四、尺寸的命名方法贴片电阻的尺寸一般用英文表示，常见的有0201、0402、0603、0805、1206等。

1. 0201尺寸：0201尺寸表示贴片电阻的尺寸为0.02×0.01英寸。

贴片命名方法

特性·体积小，重量轻；·适应再流焊与波峰焊；·电性能稳定，可靠性高；·装配成本低，并与自动装贴设备匹配；·机械强度高、高频特性优越。

产品代号型号电阻温度系数阻值电阻值误差包装方式RC 片状电阻器代号型号代号T.C.R表示方式阻值代号误差值代号包装方式02 0402 K ≤±100PPM/℃E-24前两位表示有效数字，第三位表示零的个数F ±1%T 编带包装03 0603 L ≤±250PPM/℃G ±2%05 0805 U ≤±400PPM/℃E-96前三位表示有效数字，第四位表示零的个数J ±5%B 塑料盒散包装06 1206 M ≤±500PPM/℃0 跨接电阻示例RC05K103J备注小数点用R表示例如: E-24: 1RO=1.0Ω 103=10KΩE-96: 1003=100KΩ ；跨接电阻采用"000"表示电容的型号命名：1）各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。

第二部分：用字母表示材料。

第三部分：用数字表示分类。

第四部分：用数字表示序号。

2）电容的标志方法：（1）直标法：用字母和数字把型号、规格直接标在外壳上。

（2）文字符号法：用数字、文字符号有规律的组合来表示容量。

文字符号表示其电容量的单位：P、N、u、m、F等。

和电阻的表示方法相同。

标称允许偏差也和电阻的表示方法相同。

小于10p F的电容，其允许偏差用字母代替：B——±0.1p F，C——±0.2p F，D——±0.5p F，F——±1p F。

（3）色标法：和电阻的表示方法相同，单位一般为p F。

小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：颜色黑棕红橙黄绿蓝紫灰耐压4V 6.3V10V16V25V32V40V50V63V（4）进口电容器的标志方法：进口电容器一般有6项组成。

三星贴片电阻命名规则

三星贴片电阻命名规则
三星贴片电阻命名规则是三星电子公司用于标识其贴片电阻产品的一套命名规则。

这些规则是为了方便客户识别和选择合适的电阻元件，并确保在不同的应用中能够正确使用。

根据三星贴片电阻命名规则，电阻型号通常由四个字符组成。

第一个字符表示
电阻的系列，表示产品的一般特征。

常见的系列包括"R"系列（一般用于普通应用）、"L"系列（用于低电阻值的应用）、"S"系列（用于高精度应用）等等。

第二个字符表示电阻的精度等级。

常见的精度等级有"J"级（±5%误差）、"K"
级（±10%误差）、"M"级（±20%误差）等。

通过精度等级的选择，客户可以根据
应用的要求确定自己需要的电阻精度，以满足设计要求。

第三个字符表示电阻的封装方式。

三星贴片电阻有多种封装方式，如0805、0603、0402等等。

这些封装方式代表着电阻元件的尺寸和电流容量，客户可以根
据自己的设计要求选择合适的封装方式。

最后一个字符表示电阻的阻值，一般使用数字或字母表示。

例如，"101"表示
10欧姆，"221"表示220欧姆。

客户可以根据自己的需求选择合适的阻值范围。

总之，三星贴片电阻命名规则通过简洁明了的方式，帮助客户更好地理解和选
择适合自己应用的电阻元件。

对于电子工程师来说，熟悉并正确使用这些命名规则，可以提高设计效率，并确保电路的质量和可靠性。

硬件设计规范

实验室硬件设计规范一、概述在设计电路板的过程中有一定的规范要求，但是在设计电路板的过程中，往往不注意这些设计规范，导致电路板容易出现一些问题。

针对这种现象，现拟定硬件设计规范。

二、硬件设计规范（一）贴片封装命名规范1.贴片封装的命名规则：电阻SMD贴片电阻命名方法为：封装+R如：1812R表示封装大小为1812的电阻封装电容无极性电容和钽电容命名方法为：封装+C如：6032C表示封装为6032的电容封装封装库元件命名多引脚集成电路芯片封装SOIC、SOP、TSOP在AD7.1元器件封装库中的命名含义。

例如：SOIC库分为L、M、N三种。

L、M、N--代表芯片去除引脚后的片身宽度，即芯片两相对引脚焊盘的最小宽度。

其中L宽度最大，N次之，M最小。

--这里选择名称为SOIC_127_M的一组封装为例，选择改组中名为SOIC127P600-8M的封装。

其中，127P--代表同一排相邻引脚间距为1.27mm；600--代表芯片两相对引脚焊盘的最大宽度为6.00mm；-8--代表芯片共有8只引脚。

对于不同元器件但是其封装相同时，PCB封装可以共用，其TYPE命名为各自元器件名即可。

2.PCB元器件库的要求（1）PCB板上所使用的元器件的封装必须正确，包括元器件引脚的大小尺寸、引脚的间距、引脚的编号、边框的大小和方向表示等。

（2）极性元器件（电解电容、二极管、三极管等）正负极或引脚编号应该在PCB元器件库中和PCB板上标出。

（3）PCB库中元器件的引脚编号和原理图元器件的引脚编号应当一致，例如在前面章节中介绍了二极管PCB库元器件中的引脚编号和原理图库中引脚编号不一致的问题。

（4）需要使用散热片的元器件在绘制元器件封装时应当将散热片尺寸考虑在内，可以将元器件和散热片一并绘制成为整体封装的形式。

（5）元器件的引脚和焊盘的内径要匹配，焊盘的内径要略大于元器件的引脚尺寸，以便安装。

（二）PCB设计的布局规范1.1普通元器件布局1.距板边距离应大于5mm。
