Cass土石方断面图计算步骤
本编为大家提供各种类型的PPT课件，如数学课件、语文课件、 英语课件、地理课件、历史课件、政治课件、化学课件、物理课 件等等，想了解不同课件格式和写法，敬请下载! Moreover, our store provides various types of classic sample essays, such as contract agreements, documentary evidence, planning plans, summary reports, party and youth organization materials, reading notes, post reading reflections, essay encyclopedias, lesson plan materials, other sample essays, etc. If you want to learn about different formats and writing methods of sample essays, please stay tuned!
一、画中线
• Cass市政9.1，这个适用于64位电脑，32位 电脑可以使用Cass市政7.0
二、生成里程
三、修改道路设计参数
四、编辑道路断面图数据
五、计算土石方量
• 谢谢！

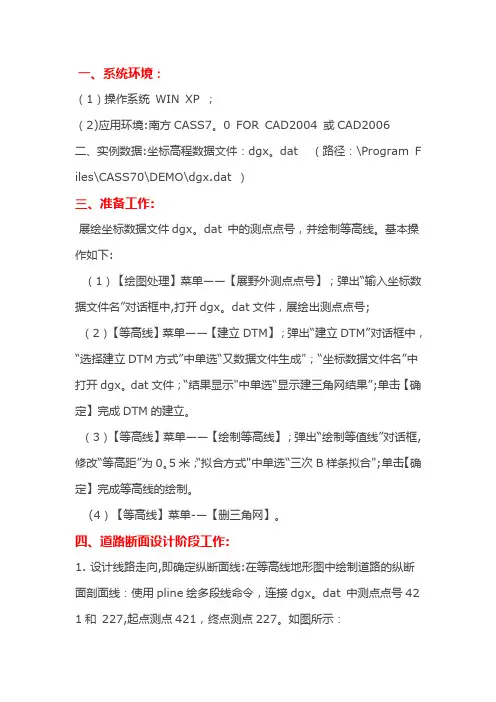

cass断面法土方计算详细步骤
一、系统环境：（1）操作系统WIN XP ；（2)应用环境:南方CASS7。
0 FOR CAD2004 或CAD2006二、实例数据:坐标高程数据文件：dgx。
dat （路径：\Program F iles\CASS70\DEMO\dgx.dat ）三、准备工作:展绘坐标数据文件dgx。
dat 中的测点点号，并绘制等高线。
基本操作如下:（1）【绘图处理】菜单——【展野外测点点号】；弹出“输入坐标数据文件名”对话框中,打开dgx。
dat文件，展绘出测点点号;（2）【等高线】菜单——【建立DTM】；弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成"；“坐标数据文件名”中打开dgx。
dat文件；“结果显示"中单选“显示建三角网结果”;单击【确定】完成DTM的建立。
（3）【等高线】菜单——【绘制等高线】；弹出“绘制等值线”对话框,修改“等高距”为0。
5米；“拟合方式"中单选“三次B样条拟合";单击【确定】完成等高线的绘制。
(4）【等高线】菜单-—【删三角网】。
四、道路断面设计阶段工作:1. 设计线路走向,即确定纵断面线:在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令，连接dgx。
dat 中测点点号42 1和227,起点测点421，终点测点227。
如图所示：2。
绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
基本操作如下：【工程应用】菜单—【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式"中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat文件;注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值,便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程)；单击【确定】按钮。
弹出“绘制纵断面图”对话框，在“断面图比例"中默认横向1：500；纵向1：100;在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图"对话框后,单击【确定】按钮.3.在纵断面图中“拉坡”大致确定道路中桩设计高:使用pline多段线从纵断面图图左侧高程标尺1375米处，连接右侧高程标尺1380米处。
南方CASS断面法计算土方步骤
南方CASS断面法计算土方步骤1.断面投影首先，将设计的线路投影到平面上，以得到线路的纵横坐标。
然后，根据线路所在位置的地形情况，确定断面间距，通常为50米到100米之间。
根据断面间距，在平面上画出线路的所有断面位置，标出断面号。
2.断面分割在每个断面位置上，根据地形特点和设计要求，将断面细分为若干个小块，使得每个小块的地形相对均匀。
断面分割的原则是在地形起伏变化明显的地方进行分割，例如在山脚、山腰、山顶等位置均需要进行分割。
3.测量断面高程在每个断面位置上，通过测量仪器（如全站仪或水平仪）对断面的高程进行测量。
通常要求测量断面的左右两侧，以及断面中心线处的高程。
测量断面高程时，应注意选取合适的测量点和测量线。
4.断面面积计算根据测量所得断面高程数据，对每个小块的横截面积进行计算。
根据断面形状的不同，常用的计算方法有直线梯形法、直线差法等。
例如，对于直线形断面，可以使用直线梯形法，即根据左右两侧的高程数据计算出梯形的面积，再将各个梯形的面积求和即可得到总面积。
5.土方计算根据断面面积和断面间距，可以计算出每个小块的体积。
首先，根据断面面积和断面间距计算每个小块的土方量，再将各个小块的土方量求和即可得到总土方量。
如果需要考虑填方和挖方，还需要根据断面高程和设计要求计算填方和挖方的体积。
需要注意的是，在进行土方量计算时，应根据实际测量情况进行合理的取舍和修正。
例如，在测量断面高程时，应尽量选取具有代表性的测量点，同时避免局部异常值的影响。
此外，还要考虑到地形的起伏、施工工艺和设计要求等因素对土方量的影响，以得到更准确的土方计算结果。
总之，南方CASS断面法计算土方的步骤主要包括断面投影、断面分割、测量断面高程、断面面积计算以及土方计算等。
通过合理选择测量点，进行准确的测量和计算，可以得到准确可靠的土方量结果，为工程设计和施工提供有效的参考。
南方CASS道路断面法土方计算
道路断面类型和选择
道路断面类型：直线型、曲线型、折线型
适用范围：不同类型道路断面适用于不同条件的路段
优缺点比较：各种类型道路断面的优缺点比较分析
选择依据：地形、地质、交通量、道路等级等
道路断面设计和参数设置
道路断面设计：根据地形、交通量等因素确定断面形式，如单幅路、双幅路等。
南方CASS道路断面法土方计算
, a click to unlimited possibilities
汇报人：
单击此处添加目录项标题
南方CASS道路断面法概述
数据准备和输入
道路断面设计和绘制
土方量计算和输出
精度和误差分析
目录
添加章节标题
01
南方CASS道路断面法概述
02
定义和原理
1
定义：南方CASS道路断面法是一种基于GIS技术的道路土方计算方法，通过断面法对道路进行土方量计算。
可视化效果：颜色、线条等视觉元素增强展示效果
展示内容：计算结果、断面图、高程变化等
输出方式：表格、图形等多种形式
精度和误差分析
06
精度评估方法和标准
提高精度的方法：针对影响精度的因素，采取相应的措施和方法，如数据预处理、参数优化等。
影响因素：分析影响计算精度的因素，如数据来源、数据处理方法、参数设置等。
计算步骤和流程
执行土方计算，生成土方量清单
确定土方计算范围和边界条件
输入道路设计参数，包括道路宽度、设计高程等
打开南方CASS软件，选择道路断面法模块
数据准备和输入
03
数据来源和收集
测量数据：通过实地测量获取道路断面数据
设计图纸：从设计单位获取道路设计图纸，了解道路断面设计
南方CASS道路断面法土方计算
南方CASS道路断面法土方计算!道路断面法土方计算。
第一步：生成里程文件。
里程文件用离散的方法描述了实际地形。
接下来的所有工作都是在分析里程文件里的数据后才能完成的。
生成里程文件常用的有四种方法，点取菜单“工程应用”，在弹出的菜单里选“生成里程文件”，CASS 7.0提供了四种生成里程文件的方法，如图8-10：图8-10 生成里程文件菜单1．由纵断面生成在CASS 2008中综合了以前由图面生成和由纵断面生成两者的优点。
在生成的过程中充分体现灵活、直观、简捷的设计理念，将图纸设计的直观和计算机处理的快捷紧密结合在一起。
l 在使用生成里程文件之前，要事先用复合线绘制出纵断面线。
l 用鼠标点取“工程应用\生成里程文件\由纵断面生成\新建”。
l 屏幕提示：请选取纵断面线：用鼠标点取所绘纵断面线弹出如图8-11所示对话框：图8-11由纵断面生成里程文件对话框中桩点获取方式：结点表示结点上要有断面通过；等分表示从起点开始用相同的间距；等分且处理结点表示用相同的间距且要考虑不在整数间距上的结点。
横断面间距：两个断面之间的距离此处输入20横断面左边长度：输入大于0的任意值，此处输入15。
横断面右边长度：输入大于0的任意值，此处输入15。
选择其中的一种方式后则自动沿纵断面线生成横断面线。
如图8-12所示图8-12由纵断面生成横断面其他编辑功能用法如下：图8-13横断面线编辑命令添加：在现有基础上添加横断面线。
执行“添加”功能，命令行提示：选择纵断面线用鼠标选择纵断面线；输入横断面左边长度：(米) 20输入横断面右边长度：(米) 20选择获取中桩位置方式：(1)鼠标定点(2)输入里程<1> 1表示直接用鼠标在纵断面线上定点。
2表示输入线路加桩里程。
指定加桩位置：用鼠标定点或输入里程。
变长：可将图上横断面左右长度进行改变；执行“变长”功能，命令行提示：选择纵断面线：选择横断面线：选择对象：找到一个选择对象：输入横断面左边长度:(米) 21输入横断面右边长度:(米) 21，输入左右的目标长度后该断面变长。

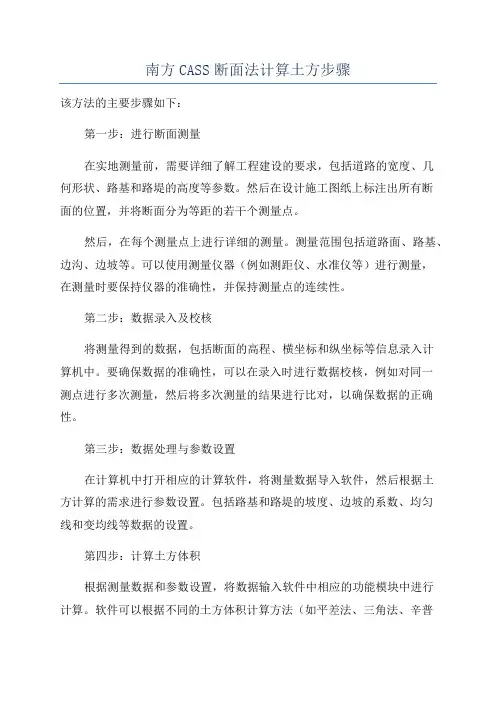

南方CASS断面法计算土方步骤
南方CASS断面法计算土方步骤该方法的主要步骤如下：第一步：进行断面测量在实地测量前，需要详细了解工程建设的要求，包括道路的宽度、几何形状、路基和路堤的高度等参数。
然后在设计施工图纸上标注出所有断面的位置，并将断面分为等距的若干个测量点。
然后，在每个测量点上进行详细的测量。
测量范围包括道路面、路基、边沟、边坡等。
可以使用测量仪器（例如测距仪、水准仪等）进行测量，在测量时要保持仪器的准确性，并保持测量点的连续性。
第二步：数据录入及校核将测量得到的数据，包括断面的高程、横坐标和纵坐标等信息录入计算机中。
要确保数据的准确性，可以在录入时进行数据校核，例如对同一测点进行多次测量，然后将多次测量的结果进行比对，以确保数据的正确性。
第三步：数据处理与参数设置在计算机中打开相应的计算软件，将测量数据导入软件，然后根据土方计算的需求进行参数设置。
包括路基和路堤的坡度、边坡的系数、均匀线和变均线等数据的设置。
第四步：计算土方体积根据测量数据和参数设置，将数据输入软件中相应的功能模块中进行计算。
软件可以根据不同的土方体积计算方法（如平差法、三角法、辛普森法等）进行计算，并给出计算结果。
计算结果包括路基和路堤的土方体积、边坡的体积等。
第五步：结果分析与调整根据计算结果进行分析。
如果土方体积符合设计要求，则可以继续后续的土方施工工作；如果土方体积与设计要求有较大偏差，则需要对参数进行调整，重新进行计算，直到符合要求为止。
通过以上步骤，可以实现对南方CASS断面的土方计算。
这种土方计算方法准确、高效，可以提高土方工程的施工效率和质量。
同时，还可以通过软件模拟不同的设计方案，以比较不同设计方案的优劣，为土方工程的设计提供参考。
CASS断面法计算土方量方法
CASS断面法计算土方量方法第一步：生成里程文件。
一般选择由纵断面生成，在生成前需要先用复合线划出道路的纵断面线（也就是用复合线把断面的中桩连起来）。
用鼠标点取“工程应用\生成里程文件\由纵断面生成”。
屏幕上弹出“输入断面里程数据文件名”的对话框，来选择断面里程数据文件。
这个文件将保存要生成的里程数据。
屏幕上弹出“输入坐标数据文件名”的对话框，来选择坐标数据文件。
这个文件是原始坐标数据文件，将用来生成里程数据。
屏幕提示：请选取纵断面线：用鼠标点取所绘的那条纵断面线屏幕提示：输入横断面间距：（米）<20.0>输入每两个横断面的间距。
断面间距默认值为20米。
可根据不同的地形条件选择，如果精度要求高可按（1至5）米任选。
屏幕提示：输入横断面线上点距：（米）<5.0>输入横断面上取样点的间距。
默认值为5米。
此值越小，单位长度的横断面线上取样次数越多，如果外业数据合理，这将导致生成的里程文件准确度增加。
但是，如果外业数据不足，单纯减小采样间距是没有实际意义的，只会增加里程文件的大小。
屏幕提示：输入带状区域的宽度：（米）<40.0>输入每个横断面的长度。
注意：每个横断面都被纵断面平分成两部分，左右相等均为给定值的一半。
系统自动根据上面几步给定的参数在图上绘出所有横断面线，同时生成每个横断面的里程数据，写入里程文件。
通常，用这种方法生成的里程文件都需要对断面重新进行编辑修改，以满足实际需要。
第二步：选择土方计算类型。
用鼠标点取“工程应用\断面法土方计算\道路断面”。
点击后弹出对话框，道路断面的初始参数都可以在这个对话框中进行设置的。
第三步：在上述对话框中给定计算参数。
选择里程文件：点击确定左边的按钮（上面有三点的），出现“选择里程文件名”的对话框。
选定第一步生成的里程文件。
把实际设计参数填入各相应的位置。
注意：单位均米。
点“确定”按钮后，屏幕提示：横向比例为1：<500>输入绘制断面图的横向比例纵向比例为1：<100>输入绘制断面图的纵向比例请输入隔多少里程绘一个标尺（米）<直接回车只在两侧绘标尺>系统根据上步给定的比例尺，在图上绘出道路的纵断面，然后提示：指定横断面图起始位置：指定土石方计算表左上角位置：至此，图上已绘出道路的纵断面图及每一个横断面图，并将土石方计算表绘制在指定的位置。
cass道路土石方横断面图计算详细步骤 ppt课件
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
• Cass市政9.1，这个适用于64位电脑，32位 电脑可以使用Cass市政7.0
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算详 细步骤
cass道路土石方横断面图计算 详细步骤
南方CASS道路断面土方计算教程
南方CASS工程应用--道路断面土方计算实例教程一、系统环境：（1）操作系统 WIN XP ；（2）应用环境：南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据：坐标高程数据文件：dgx.dat （路径：\Program Files\CASS70\DEMO\dgx.dat ）三、准备工作：展绘坐标数据文件dgx.dat 中的测点点号，并绘制等高线。
基本操作如下：（1）【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中，打开dgx.dat文件，展绘出测点点号；（2）【等高线】菜单--【建立DTM】；弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开dgx.dat文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。
（3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为0.5米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。
（4）【等高线】菜单--【删三角网】。
四、道路断面设计阶段工作：1. 设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令，连接dgx.dat 中测点点号421和 227，起点测点421，终点测点227。
如图所示：2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
基本操作如下：【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat文件；注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。
弹出“绘制纵断面图”对话框，在“断面图比例”中默认横向1：500；纵向1：100；在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框后，单击【确定】按钮。
CASS断面法计算土方量方法
CASS断面法计算土方量方法第一步：生成里程文件。
一般选择由纵断面生成，在生成前需要先用复合线划出道路的纵断面线（也就是用复合线把断面的中桩连起来）。
用鼠标点取“工程应用\生成里程文件\由纵断面生成”。
屏幕上弹出“输入断面里程数据文件名”的对话框，来选择断面里程数据文件。
这个文件将保存要生成的里程数据。
屏幕上弹出“输入坐标数据文件名”的对话框，来选择坐标数据文件。
这个文件是原始坐标数据文件，将用来生成里程数据。
屏幕提示：请选取纵断面线：用鼠标点取所绘的那条纵断面线屏幕提示：输入横断面间距：（米）<20.0>输入每两个横断面的间距。
断面间距默认值为20米。
可根据不同的地形条件选择，如果精度要求高可按（1至5）米任选。
屏幕提示：输入横断面线上点距：（米）<5.0>输入横断面上取样点的间距。
默认值为5米。
此值越小，单位长度的横断面线上取样次数越多，如果外业数据合理，这将导致生成的里程文件准确度增加。
但是，如果外业数据不足，单纯减小采样间距是没有实际意义的，只会增加里程文件的大小。
屏幕提示：输入带状区域的宽度：（米）<40.0>输入每个横断面的长度。
注意：每个横断面都被纵断面平分成两部分，左右相等均为给定值的一半。
系统自动根据上面几步给定的参数在图上绘出所有横断面线，同时生成每个横断面的里程数据，写入里程文件。
通常，用这种方法生成的里程文件都需要对断面重新进行编辑修改，以满足实际需要。
第二步：选择土方计算类型。
用鼠标点取“工程应用\断面法土方计算\道路断面”。
点击后弹出对话框，道路断面的初始参数都可以在这个对话框中进行设置的。
第三步：在上述对话框中给定计算参数。
选择里程文件：点击确定左边的按钮（上面有三点的），出现“选择里程文件名”的对话框。
选定第一步生成的里程文件。
把实际设计参数填入各相应的位置。
注意：单位均米。
点“确定”按钮后，屏幕提示：横向比例为1：<500>输入绘制断面图的横向比例纵向比例为1：<100>输入绘制断面图的纵向比例请输入隔多少里程绘一个标尺（米）<直接回车只在两侧绘标尺>系统根据上步给定的比例尺，在图上绘出道路的纵断面，然后提示：指定横断面图起始位置：指定土石方计算表左上角位置：至此，图上已绘出道路的纵断面图及每一个横断面图，并将土石方计算表绘制在指定的位置。
cass断面法土方计算详细步骤
一、系统环境：（1）操作系统WIN XP ；（2）应用环境：南方CASS7.0 FOR CAD2004 或CAD2006 二、实例数据：坐标高程数据文件：dgx.dat （路径：\Program F iles\CASS70\DEMO\dgx.dat ）三、准备工作：展绘坐标数据文件dgx.dat 中的测点点号，并绘制等高线。
基本操作如下：（1）【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中，打开dgx.dat文件，展绘出测点点号；（2）【等高线】菜单--【建立DTM】；弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开dgx.dat文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。
（3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为0.5米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。
（4）【等高线】菜单--【删三角网】。
四、道路断面设计阶段工作：1. 设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令，连接dgx.dat 中测点点号42 1和227，起点测点421，终点测点227。
如图所示：2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
基本操作如下：【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat文件；注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。
弹出“绘制纵断面图”对话框，在“断面图比例”中默认横向1：500；纵向1：100；在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框后，单击【确定】按钮。
南方cass实用操作指南2—道路设计断面土石方计算
南方cass实用操作指南2—道路设计断面土石方计算
1.展开高程点，编辑道路中心线，新建生成道路里程文件
2.工程应用，断面法土方计算，道路设计参数文件，输入参数，另存为道路设计参数文件。
确定设计道路的横断面相关参数，横断面设计文件格式为“断面序号，H=中桩设计高程，ZI=1:左坡度，YI=1:右坡度,ZW=左宽,YW=右宽，A=横坡率，ZC=左超高，YC=右超高，ZTG=左单坡限高,YTG=右单坡限高,ZWH=左坡间宽,YWH=右坡间宽,ZI2=1:左二级坡度,YI2=1:右二级坡度,ZSL=左碎落台宽,YSL=右碎落台宽,ZWG=左边沟上宽,YWG=右边沟上宽,ZDG=左边沟下宽,YDG=右边沟下宽,ZHG=左边沟高,YHG=右边沟高,END（下一行）”注意：以END作为结束标志。
3断面法土方计算，道路断面，导入上述里程文件和道路参数文件
3.得到设计断面
4.编辑设计断面为符合现场实际的场地断面，修改参数
5.断面法土方计算，图面土方计算，全选断面图，点击空白界面
6.断面法土方计算，图面土方计算（Excel），点击空白界面导出为数据。
南方cass断面法计算土方量详细步骤与文件格式
南方cass断面法计算土方量详细步骤与文件格式
南方 cass断面法计算土方量
1.首先要编辑好原地表的里程文件 ,在文本里编辑 ,之后保存成
xxx.hdm 格式，里程文件的格式为：
begin,5315:1 begin，桩号：编号
-10,6.803 左幅居中10米，高程 6.803
-6,6.846
0,6.894
5,6.209
10,6.126
begin,5340:2
-10,6.889
-6,6.927
0,6.995
5,6.846
10,6.279
2、编辑道路设计参数文件。
可在工程应用-断面法土方计算-道路设计
参数文件，在这里面可以编辑
3、编辑好后保存为xxx.txt 格式。
4、在工程应用-断面法土方计算-道路断面，打开道路断面设计参数对
话框，加载保存的里程文件和横断面设计文件。
5、确定生成横断面带帽图
6、在工程应用 -断面法土方计算 -图面土方计算（ EXCLE）,框选所有横
断面得填挖土石方表。
cass断面法土方计算详细步骤
一、系统环境：（1）操作系统 WIN XP ；（2）应用环境：南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据：坐标高程数据文件：dgx.dat（路径：\Program Fil es\CASS70\DEMO\dgx.dat ）三、准备工作：展绘坐标数据文件dgx.dat 中的测点点号，并绘制等高线。
基本操作如下：（1）【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中，打开dgx.dat文件，展绘出测点点号；（2）【等高线】菜单--【建立DTM】；弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开d gx.dat文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。
（3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为0.5米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。
（4）【等高线】菜单--【删三角网】。
四、道路断面设计阶段工作：1.设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令，连接dgx.dat 中测点点号421和 227，起点测点421，终点测点227。
如图所示：2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
基本操作如下：【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat文件；注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。
弹出“绘制纵断面图”对话框，在“断面图比例”中默认横向1：500；纵向1：100；在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框后，单击【确定】按钮。
南方CASS道路断面土石方计算
道路断面土石方计算一、系统环境：（1）操作系统 WIN XP ；（2）应用环境：南方CASS7.0 FOR CAD2004 或CAD2006 （CASS7.1破解版下载地址）二、实例数据：坐标高程数据文件：dgx.dat （路径：\Program Files\CASS70\DEMO\dgx.dat ）三、准备工作：展绘坐标数据文件dgx.dat 中的测点点号.并绘制等高线。
基本操作如下：（1）【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中.打开dgx.dat文件.展绘出测点点号；（2）【等高线】菜单--【建立DTM】；弹出“建立DTM”对话框中.“选择建立DTM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开dgx.dat文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。
（3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框.修改“等高距”为0.5米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。
（4）【等高线】菜单--【删三角网】。
四、道路断面设计阶段工作：1. 设计线路走向.即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令.连接dgx.dat 中测点点号10 和108.起点测点10.终点测点108。
如图所示：2. 绘制道路的纵断面图.以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
基本操作如下：【工程应用】菜单-【绘断面图】-【根据已知坐标】.弹出“断面线上取值”对话框.在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat文件；注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值.便于查看横断面个数及其中桩处的地面高程.并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。
弹出“绘制纵断面图”对话框.在“断面图比例”中默认横向1：500；纵向1：100；在“断面图位置”中单击“···”按钮.用鼠标在绘图区空白处指定纵断面图左下角坐标.返回“绘制纵断面图”对话框后.单击【确定】按钮。
Cass7.0 断面法计算土方
Cass7.0断面法计算土方一、道路断面1、在等高线地形图里或新建CAD图里导入测量原地面数据，然后用复合线PL绘制断面纵剖线（道路断面法一般是绘制道路中心线作为纵剖线）。
2、点“工程应用｜生成里程文件｜由纵断面线生成｜新建”，按命令提示行“选择纵断面线”，弹出下面会话框，设置横断面间距及横断剖线的两边长度：3、点“工程应用｜生成里程文件｜由纵断面线生成｜生成”，按命令提示行“选择纵断面线”，弹出下面会话框：4、点“工程应用｜断面法土方计算｜道路断面法”，弹出下面的会话框：输入如上对数，落台及沟宽全部为0，其余可以按默认，接着出现：点位置按钮，绘制（纵）断面位置。
点“确定”，然后按提示再点横断面的位置。
5、点“工程应用｜生成里程文件｜断面法土方计算｜图面土方计算/图面土方计算（excel）”，框中全部横断面，则以CAD表格或excel表格自动统计横断面的土方。
二、两期道路断面法1、先输入挖前测量数据，建立挖前里程文件，方法同上，见下图2、输入挖后测量数据，建立挖后里程文件，见下图3、点“工程应用｜断面法土方计算｜道路断面法”，输入挖前里程文件，确定，其他不用管（可改一下列间距）。
如下左图。
在弹出“没有设计高程，是否继续绘断面图？”对话框时，按是。
如下右图。
在屏幕上定位横剖图的位置生成挖前断面图4、点“工程应用｜断面法土方计算｜图上添加断面线”，选择挖后里程文件，确定。
5、按CAD命令行提示，框选生成的断面图，增加挖后断面图曲线，见下图蓝色线6、计算两面断线间土方。
点“工程应用｜断面法土方计算｜二断面线间土方计算”（1）按CAD命令行提示，点第一期断面线（上图红色线）（2）按CAD命令行提示，点第二期断面线（上图蓝色线）（3）按CAD命令行提示，选择对象（框选全部断面图）（4）按CAD命令行提示，指定土石方计算表左上角位置（在屏幕空白处点击），得汇总土方量。
20181206使用南方CASS绘制纵、横断面图及土石方工程量计算方法
使用南方CASS绘制纵、横断面图及土石方工程量计算方法
1、现场采集原始数据，并导入南方CASS软件；
2、用多段线对测量数据的中点进行连线；
3、工程应用----生成里程文件----由纵断面线生成----新建----选择多段线连接而成的道路中线----
4、工程应用----生成里程文件----由纵断面线生成----生成----继续选择已经生成分段桩号的道路中线----
5、工程应用----断面法土方计算----道路断面----选择里程文件----选择横断面设计文件----
6、此时纵断面图出现缺失K0+020里程桩号的情况（偶然），如下图所示：
此时仍旧能够正常生成K0+020桩号的横断面图。
也可以对原始测量数据进行处理后，重新生成里程文件，处理方法如下：重新开始第3步，在新建里程桩号分段线后----选择绘图处理----高程点处理----垂直移动到线上----选择K0+020里程桩号分段线----选择需要移动的高程点----确认----重新开始第4步，分别执行命令----请指定断面图左下点----指定横断面图起始位置，结果如下图：。
