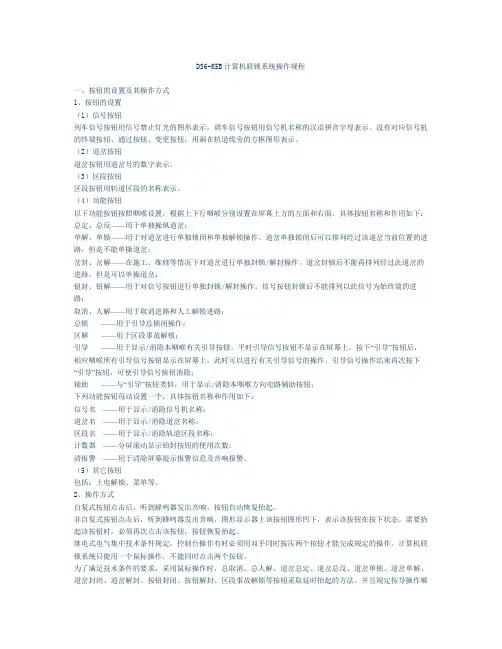

DS6-K5B计算机联锁系统操作规程一、按钮的设置及其操作方式1、按钮的设置(1)信号按钮列车信号按钮用信号禁止灯光的图形表示,调车信号按钮用信号机名称的汉语拼音字母表示。

没有对应信号机的终端按钮、通过按钮、变更按钮,用画在轨道线旁的方框图形表示。

(2)道岔按钮道岔按钮用道岔号的数字表示。

(3)区段按钮区段按钮用轨道区段的名称表示。

(4)功能按钮以下功能按钮按照咽喉设置,根据上下行咽喉分别设置在屏幕上方的左面和右面。

具体按钮名称和作用如下:总定、总反——用于单独操纵道岔;单解、单锁——用于对道岔进行单独锁闭和单独解锁操作。

道岔单独锁闭后可以排列经过该道岔当前位置的进路,但是不能单操道岔;岔封、岔解——在施工、维修等情况下对道岔进行单独封锁/解封操作。

道岔封锁后不能再排列经过此道岔的进路,但是可以单操道岔;钮封、钮解——用于对信号按钮进行单独封锁/解封操作。

信号按钮封锁后不能排列以此信号为始终端的进路;取消、人解——用于取消进路和人工解锁进路;总锁——用于引导总锁闭操作;区解——用于区段事故解锁;引导——用于显示/消隐本咽喉有关引导按钮。

平时引导信号按钮不显示在屏幕上,按下“引导”按钮后,相应咽喉所有引导信号按钮显示在屏幕上,此时可以进行有关引导信号的操作。

引导信号操作结束再次按下“引导”按钮,可使引导信号按钮消隐;辅助——与“引导”按钮类似,用于显示/消隐本咽喉方向电路辅助按钮;下列功能按钮每站设置一个,具体按钮名称和作用如下:信号名——用于显示/消隐信号机名称;道岔名——用于显示/消隐道岔名称;区段名——用于显示/消隐轨道区段名称;计数器——分屏滚动显示铅封按钮的使用次数;清报警——用于清除屏幕提示报警信息及音响报警。

(5)其它按钮包括:上电解锁、菜单等。

2、操作方式自复式按钮点击后,听到蜂鸣器发出音响,按钮自动恢复抬起。

非自复式按钮点击后,听到蜂鸣器发出音响,图形显示器上该按钮图形凹下,表示该按钮在按下状态。

精选计算机联锁系统设备使用办法

精选计算机联锁系统设备使用办法

使用鼠标办理:例:办理接车进路X—S1 操作步骤为:首先把鼠标箭头移动到信号灯X上,当鼠标箭头转变为小手标志时,点击鼠标右键,此时系统弹出操作菜单,用左键点击“基本进路”。然后再把鼠标箭头移动到信号灯S1上,当鼠标箭头转变为小手标志时,点击鼠标左键。此时,进路X—S1会变成一条白色光带,进路信号灯X会点亮。进路办理成功。
第136条 设备概况 1.室内设备 (1)主机柜:内含容错联锁计算机、输入控制模板、输出控制模板、电源模块及机笼。 (2)值班员站:它的主要作用是对站场进行实时监视和控制。 (3)历史监测站:它的主要作用是对操作员站进行监视和记录,回放历史信息。包括站场各个设备的状态信息、报警信息、实时站场状态信息、操作信息(包括操作人、操作时间、操作内容)等,为站场事故分析提供依据。 (4)接口柜:一般为三个,即信号柜、道岔柜、轨道柜。柜子个数随道岔数量的增加而增加。 (5)微机电源屏:一般为三个,即调压屏,交、直流屏(A屏,B屏)。 2.室外设备 主要包括:色灯信号机、电动转辙机和轨道电路。室外设备状态信息采集周期为0态监视部分,站场状态的变化如:进路排列、信号灯的开放、列车的行走等都能在状态图上表现出来。站场状态监视为实时监控。 4.操作状态条 “已下发命令”指最近下发的一条命令。“当前操作命令”指正在操作,还没有下发的命令。 第139条 系统管理 微机联锁系统的管理功能包括设置登录方式和设定系统具体实现的功能。系统管理员可根据车站现场对系统的具体要求,对系统进行更具体的功能设置。设置步骤见下: 1.系统登录 (1)使用鼠标点击“管理——登录”菜单,或按专用键盘上的“操作登录”键,弹出对话框,其中“操作员”框选择或输入系统管理员给予的操作员身份编码。“登录口令”框输入与操作员身份配套的登录口令密码。 (2)如果操作员身份编码和口令都正确,则登录成

计算机联锁车务仿真教学系统-铁科模式操作手册(学生机)

计算机联锁车务仿真教学系统-铁科模式操作手册(学生机)

计算机联锁车务仿真教学系统-铁科模式操作手册(学生机)北京交通大学电子信息工程学院交通信号与控制教研室交通与工业控制系统研究所2007.9目录第一部分计算机联锁车务仿真培训系统简介 (2)一.开发说明 (2)二.系统的体系结构 (2)三.功能说明 (2)四.适用对象 (3)五.系统的硬件要求 (3)六.功能扩展说明 (3)第二部分计算机联锁车务仿真教学系统学员机操作说明 (4)1.学员机操作界面 (4)1.1 屏幕显示及其含义 (4)1.1.1 轨道区段 (4)1.1.2 道岔 (4)1.1.3 信号 (5)1.1.4 绝缘节 (5)1.1.5 操作信息提示 (6)1.1.6 功能按钮及其用途 (6)1.2 站场结构 (7)1.3 按钮操作区及有效操作方式 (8)1.3.1 功能按钮区 (8)1.3.2 信号按钮区 (8)1.3.3 道岔按钮区 (9)2.操作方法 ............................................................................................................................错误!未定义书签。

2.1 操作原则 ..........................................................................................................错误!未定义书签。

2.2 列车作业操作 ..................................................................................................错误!未定义书签。

2.3 调车作业操作 ..................................................................................................错误!未定义书签。

DS6-60计算机联锁系统 操作说明1.2.0

DS6-60计算机联锁系统 操作说明1.2.0

2.2.2
轨道区段显示 .............................................................................................................................. 2
2.2.3
道岔表示 ...................................................................................................................................... 2
3.2
道岔按钮 .............................................................................................................................................. 6
4 操作控制..................................................................................................................................................... 8
3.3
区段按钮 .............................................................................................................................................. 6

DS6-K5B计算机联锁系统操作说明书

DS6-K5B计算机联锁系统操作说明书

附表1:设备操作指导书DS6-K5B计算机联锁系统操作说明书1 站场图型1.1 界面风格屏幕分两个区域:上部是菜单栏:左侧是系统状态表示区,右侧是系统按钮区。

下部是视图区:包括功能按钮区、站场图形区、指示灯区、提示报警区。

图11.2 显示屏上图形显示1.2.1 信号机显示列车信号机关闭状态显示红灯,开放时显示相应的允许信号。

若室外信号点灯,则与室外信号机显示一致,若室外信号灭灯,则信号机显示带有“×”。

调车信号机关闭状态显示蓝灯(或红灯),开放时显示白灯。

信号机的名称用拼音字母与阿拉伯数字组合表示。

列车信号机灯丝断丝报警只有在室外点灯时出现灯丝断丝才会报警,显示为闪烁的信号机状态,同时屏幕下方的报警信息栏会有相应文字报警。

排列进路时,点击列车按钮后,显示绿色闪烁文字同时信号机名称后加“LA”或“A”字符,点击调车按钮后,显示白色文字闪烁同时信号机名称后加“DA”或“A”字符。

进路锁闭后按钮名称恢复原状。

如遇屏幕有按钮闪烁需取消时,按压相应咽喉的“总取消”按钮。

1.2.2 轨道区段显示轨道区段空闲状态显示为兰色光带,区段锁闭显示白色光带,区段占用显示红色光带。

无岔区段和股道名称固定显示在对应轨道区段附近。

注意:锁闭的区段占用后出清,若该区段未正常解锁,显示绿光带(绿光带与白光带联锁逻辑一致,都代表区段锁闭)。

1.2.3 道岔表示道岔通过所在轨道区段断开和连接的状态表示当前开通位置。

道岔名称用道岔号的数字表示。

道岔在定位时,道岔名显示绿色;道岔在反位时,道岔名显示黄色;道岔四开时,道岔名显示红色。

道岔发生挤岔故障时,道岔名显示红色并闪烁。

道岔单锁、总锁闭、防护或上电锁闭时,在道岔岔尖处显示一个圆圈。

颜色同当前道岔名称颜色,道岔解锁后圆圈消失。

注意:当被防护的道岔所属道岔区段为该进路的进路内区段时,被防护的道岔不画圆圈,但其仍为该进路的防护道岔。

道岔封闭时,道岔名称上显示一个方框,颜色同当前道岔名称颜色,道岔解封后,方框消失。

计算机联锁系统设备使用办法

计算机联锁系统设备使用办法
