直流电机控制系统设计
24 v直流电机控制系统的设计

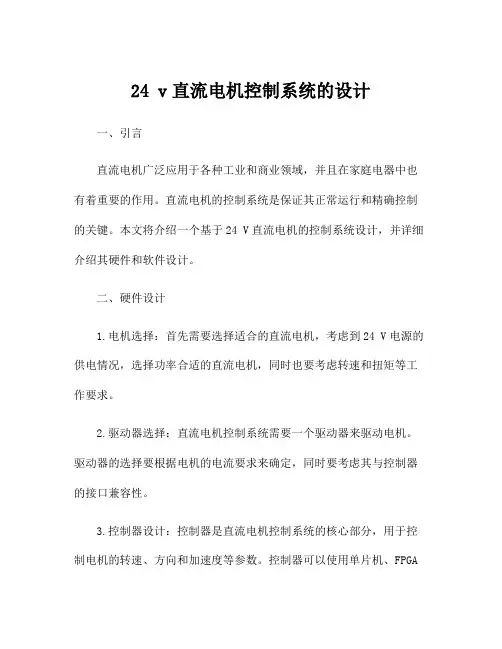

24 v直流电机控制系统的设计一、引言直流电机广泛应用于各种工业和商业领域，并且在家庭电器中也有着重要的作用。
直流电机的控制系统是保证其正常运行和精确控制的关键。
本文将介绍一个基于24 V直流电机的控制系统设计，并详细介绍其硬件和软件设计。
二、硬件设计1.电机选择：首先需要选择适合的直流电机，考虑到24 V电源的供电情况，选择功率合适的直流电机，同时也要考虑转速和扭矩等工作要求。
2.驱动器选择：直流电机控制系统需要一个驱动器来驱动电机。
驱动器的选择要根据电机的电流要求来确定，同时要考虑其与控制器的接口兼容性。
3.控制器设计：控制器是直流电机控制系统的核心部分，用于控制电机的转速、方向和加速度等参数。
控制器可以使用单片机、FPGA或者PLC等进行设计，根据需求选择合适的控制器，并编写相应的程序。
4.电源模块设计：由于直流电机采用24 V电源供电，需要一个稳定的电源模块来为系统提供稳定可靠的电源。
可以选择开关电源或者线性电源，并根据需求设计合适的电源模块。
三、软件设计1.控制算法设计：针对所需的控制任务，设计合适的控制算法。
常见的控制算法包括PID控制、模糊控制和神经网络控制等。
根据具体情况选择合适的控制算法，并编写相应的代码。
2.编程实现：根据控制算法的设计结果，使用相应的编程语言（如C、C++或者PLC编程语言）实现控制算法。
编程要考虑系统的实时性和稳定性，确保控制算法的准确性和可靠性。
3.用户界面设计：设计一个用户友好的界面，方便用户对控制系统进行操作和监控。
可以使用人机界面和触摸屏等设备，实现控制命令的输入和监测数据的显示。
四、系统测试与调试完成硬件和软件设计后，需要进行系统的测试和调试。
首先进行硬件连接和电源接入的测试，确保电路和连接没有问题。
然后进行软件编程的测试，包括控制算法的功能、编程的准确性和系统的可靠性等方面的测试。
最后进行整个系统的综合测试，包括与电机的实际联动测试、系统的稳定性测试和实际工作情况的测试等。
无刷直流电机控制系统设计与实现
无刷直流电机控制系统设计与实现一、本文概述随着科技的不断进步和电机技术的快速发展，无刷直流电机（Brushless Direct Current, BLDC）因其高效率、低噪音、长寿命等优点，在电动工具、航空航天、汽车电子、家用电器等多个领域得到了广泛应用。
然而，要实现无刷直流电机的高效、稳定运行，离不开先进且可靠的控制系统。
本文旨在对无刷直流电机控制系统的设计与实现进行深入探讨，分析控制策略、硬件构成和软件编程，并结合实例，详细阐述控制系统在实际应用中的表现与优化方向。
通过本文的研究，希望能够为相关领域的学者和工程师提供有价值的参考，推动无刷直流电机控制系统技术的进一步发展和应用。
二、无刷直流电机基本原理无刷直流电机（Brushless DC Motor, BLDCM）是一种采用电子换向器代替传统机械换向器的直流电机。
其基本工作原理与传统的直流电机相似，即利用磁场与电流之间的相互作用产生转矩，从而实现电机的旋转。
但与传统直流电机不同的是，无刷直流电机在结构上取消了碳刷和换向器，采用电子换向技术，通过电子控制器对电机内部的绕组进行通电控制，从而实现电机的旋转。
无刷直流电机通常由定子、转子、电子控制器和位置传感器等部分组成。
定子由铁芯和绕组组成，负责产生磁场；转子则是由永磁体或电磁铁构成，负责在磁场中受力旋转。
电子控制器是无刷直流电机的核心部分，它根据位置传感器提供的转子位置信息，控制电机绕组的通电顺序和通电时间，从而实现电机的连续旋转。
位置传感器则负责检测转子的位置，为电子控制器提供反馈信号。
在无刷直流电机的工作过程中，当电机绕组通电时，会在定子中产生一个旋转磁场。
由于转子上的永磁体或电磁铁与定子磁场之间存在相互作用力，转子会在定子磁场的作用下开始旋转。
当转子旋转到一定位置时，位置传感器会向电子控制器发送信号，电子控制器根据接收到的信号控制电机绕组的通电顺序和通电时间，使定子磁场的方向发生变化，从而驱动转子继续旋转。
永磁无刷直流电机控制系统设计
永磁无刷直流电机控制系统设计1.电机模型的建立：建立电机的数学模型是进行控制系统设计的第一步。
永磁无刷直流电机可以使用动态数学模型来描述其动态特性，常用的模型包括简化的转子动态模型和电动机状态空间模型。
简化的转子动态模型以电机的电磁转矩方程为基础，通过建立电机的电流-转速模型来描述电机的动态响应。
这个模型通常用于低频控制和电机启动阶段的设计。
电动机状态空间模型则是通过将电机的状态变量表示为电流和转速变量，用微分方程的形式描述电机的动态特性。
这个模型适用于高频控制和电机稳态响应分析。
2.控制器设计：经典的控制方法包括比例积分控制器（PI）和比例积分微分控制器（PID）。
比例积分控制器是最简单的控制器，通过调节电流的比例增益和积分时间来控制电机的速度。
这种控制器适用于低精度控制和对动态响应要求不高的应用。
比例积分微分控制器在比例积分控制器的基础上增加了微分项，通过调节微分时间来控制系统的阻尼比，提高系统的稳定性和动态响应。
3.参数调节：在控制器设计中，参数调节和整定是非常重要的环节，主要包括根据系统的要求选择合适的控制器参数，并进行优化。
参数调节可以通过试探法、经验法和优化算法等方法进行。
其中，试探法和经验法是相对简单的方法，通过调整控制器的参数值来达到稳定运行或者较好的控制性能。
优化算法可以通过数学模型和计算机仿真的方式进行，通过优化目标函数和约束条件，得到最合适的控制器参数。
总结起来，永磁无刷直流电机控制系统设计主要包括电机模型的建立、控制器设计和参数调节。
在设计过程中，需要根据系统的要求选择合适的控制器，通过参数调节和优化算法来提高系统的稳定性和动态性能。
直流电机调速控制系统的设计

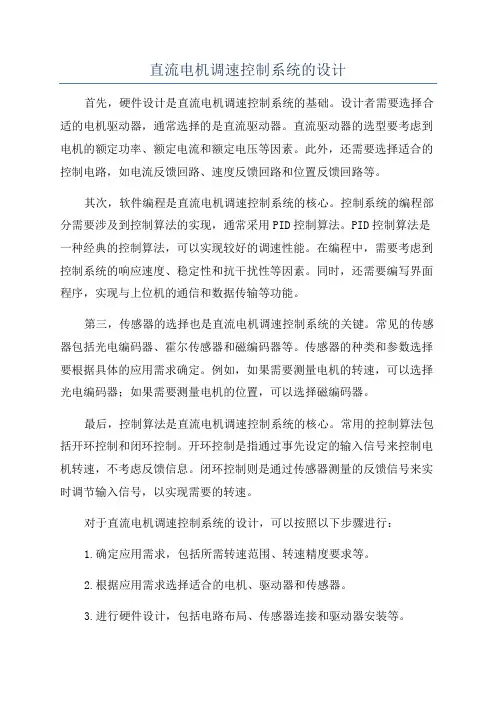

直流电机调速控制系统的设计首先，硬件设计是直流电机调速控制系统的基础。
设计者需要选择合适的电机驱动器，通常选择的是直流驱动器。
直流驱动器的选型要考虑到电机的额定功率、额定电流和额定电压等因素。
此外，还需要选择适合的控制电路，如电流反馈回路、速度反馈回路和位置反馈回路等。
其次，软件编程是直流电机调速控制系统的核心。
控制系统的编程部分需要涉及到控制算法的实现，通常采用PID控制算法。
PID控制算法是一种经典的控制算法，可以实现较好的调速性能。
在编程中，需要考虑到控制系统的响应速度、稳定性和抗干扰性等因素。
同时，还需要编写界面程序，实现与上位机的通信和数据传输等功能。
第三，传感器的选择也是直流电机调速控制系统的关键。
常见的传感器包括光电编码器、霍尔传感器和磁编码器等。
传感器的种类和参数选择要根据具体的应用需求确定。
例如，如果需要测量电机的转速，可以选择光电编码器；如果需要测量电机的位置，可以选择磁编码器。
最后，控制算法是直流电机调速控制系统的核心。
常用的控制算法包括开环控制和闭环控制。
开环控制是指通过事先设定的输入信号来控制电机转速，不考虑反馈信息。
闭环控制则是通过传感器测量的反馈信号来实时调节输入信号，以实现需要的转速。
对于直流电机调速控制系统的设计，可以按照以下步骤进行：1.确定应用需求，包括所需转速范围、转速精度要求等。
2.根据应用需求选择适合的电机、驱动器和传感器。
3.进行硬件设计，包括电路布局、传感器连接和驱动器安装等。
4.进行软件编程，包括控制算法的设计和实现、数据通信和界面设计等。
5.进行系统联调，包括对系统的各个组件进行测试和调试，确保系统工作正常。
6.进行性能测试，包括对系统的转速响应、稳定性和抗干扰性进行测试。
7.最后，进行系统的优化和调试，以达到最好的调速控制效果。
综上所述，直流电机调速控制系统的设计涉及到硬件选型、软件编程、传感器选择和控制算法等多个方面。
设计者需要综合考虑各个因素，根据实际应用需求进行系统设计，以实现最佳的调速控制效果。
直流电机转速控制系统设计

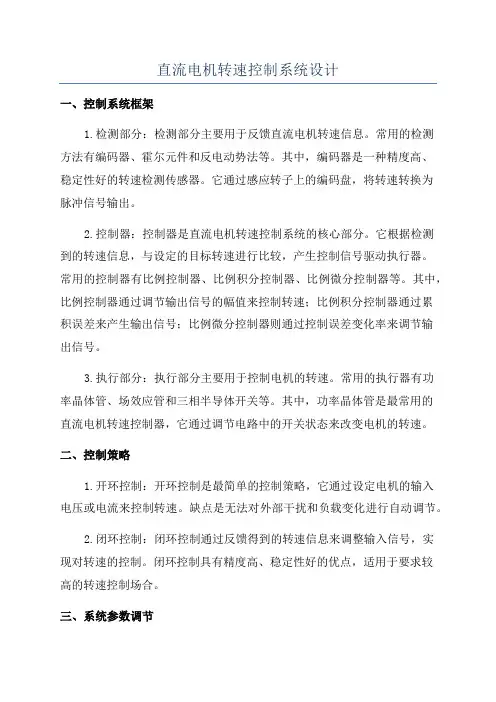

直流电机转速控制系统设计一、控制系统框架1.检测部分：检测部分主要用于反馈直流电机转速信息。
常用的检测方法有编码器、霍尔元件和反电动势法等。
其中，编码器是一种精度高、稳定性好的转速检测传感器。
它通过感应转子上的编码盘，将转速转换为脉冲信号输出。
2.控制器：控制器是直流电机转速控制系统的核心部分。
它根据检测到的转速信息，与设定的目标转速进行比较，产生控制信号驱动执行器。
常用的控制器有比例控制器、比例积分控制器、比例微分控制器等。
其中，比例控制器通过调节输出信号的幅值来控制转速；比例积分控制器通过累积误差来产生输出信号；比例微分控制器则通过控制误差变化率来调节输出信号。
3.执行部分：执行部分主要用于控制电机的转速。
常用的执行器有功率晶体管、场效应管和三相半导体开关等。
其中，功率晶体管是最常用的直流电机转速控制器，它通过调节电路中的开关状态来改变电机的转速。
二、控制策略1.开环控制：开环控制是最简单的控制策略，它通过设定电机的输入电压或电流来控制转速。
缺点是无法对外部干扰和负载变化进行自动调节。
2.闭环控制：闭环控制通过反馈得到的转速信息来调整输入信号，实现对转速的控制。
闭环控制具有精度高、稳定性好的优点，适用于要求较高的转速控制场合。
三、系统参数调节1.参数估计：参数估计是指通过对电机特性进行建模，得到电机参数的估计值。
常用的方法有试验法和辨识法等。
2.参数调节：参数调节是通过对控制器的参数进行优化，以实现准确的转速控制。
常用的调节方法有PID调节和自适应调节等。
四、应用案例总结：本文详细介绍了直流电机转速控制系统的设计。
从控制系统框架、控制策略、系统参数调节和应用案例等方面进行了讲解。
通过合理的设计和调节，可以实现对直流电机转速的精确控制，满足不同场合的需求。
基于stm32的无刷直流电机控制系统设计

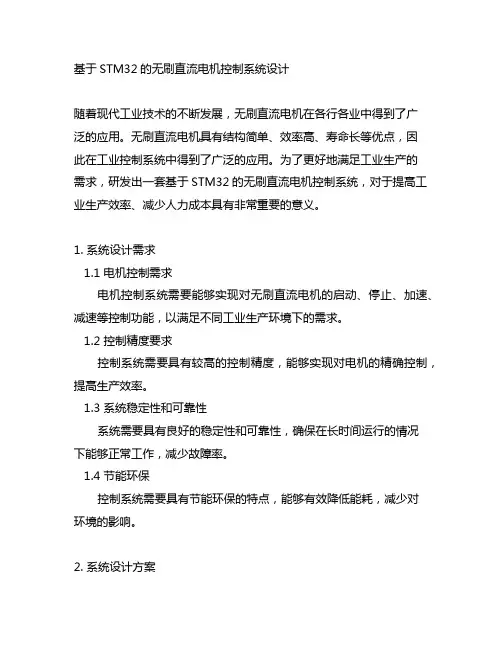

基于STM32的无刷直流电机控制系统设计随着现代工业技术的不断发展，无刷直流电机在各行各业中得到了广泛的应用。
无刷直流电机具有结构简单、效率高、寿命长等优点，因此在工业控制系统中得到了广泛的应用。
为了更好地满足工业生产的需求，研发出一套基于STM32的无刷直流电机控制系统，对于提高工业生产效率、减少人力成本具有非常重要的意义。
1. 系统设计需求1.1 电机控制需求电机控制系统需要能够实现对无刷直流电机的启动、停止、加速、减速等控制功能，以满足不同工业生产环境下的需求。
1.2 控制精度要求控制系统需要具有较高的控制精度，能够实现对电机的精确控制，提高生产效率。
1.3 系统稳定性和可靠性系统需要具有良好的稳定性和可靠性，确保在长时间运行的情况下能够正常工作，减少故障率。
1.4 节能环保控制系统需要具有节能环保的特点，能够有效降低能耗，减少对环境的影响。
2. 系统设计方案2.1 选用STM32微控制器选用STM32系列微控制器作为控制系统的核心，STM32系列微控制器具有性能强大、低功耗、丰富的外设接口等优点，能够满足对控制系统的各项要求。
2.2 传感器选型选用合适的传感器对电机运行状态进行监测，以实现对电机的精确控制，提高控制系统的稳定性和可靠性。
2.3 驱动电路设计设计合适的驱动电路，能够实现对无刷直流电机的启动、停止、加速、减速等控制，并且具有较高的控制精度。
2.4 控制算法设计设计优化的控制算法，能够实现对电机的精确控制，提高控制系统的稳定性和可靠性，同时具有节能环保的特点。
3. 系统实现与测试3.1 硬件设计按照系统设计方案，完成硬件设计，并且进行相应的电路仿真和验证。
3.2 软件设计编写控制系统的软件程序，包括控制算法实现、传感器数据采集和处理、驱动电路控制等方面。
3.3 系统测试对设计好的控制系统进行各项功能测试，包括启动、停止、加速、减速等控制功能的测试，以及系统稳定性和可靠性的测试。
无刷直流电机控制系统设计
无刷直流电机控制系统设计随着技术的不断发展，无刷直流电机（BLDC）在许多领域的应用越来越广泛。
相比有刷直流电机，无刷直流电机具有更高的效率和更长的使用寿命。
因此，设计一种高效、稳定、可靠的无刷直流电机控制系统至关重要。
本文将介绍无刷直流电机控制系统的设计思路和实现方法。
关键词：无刷直流电机、控制系统、系统架构、电路设计、软件设计。
无刷直流电机控制系统主要由电机、驱动器、传感器和控制器等组成。
电机是系统的核心，其性能直接影响整个系统的表现。
驱动器的作用是驱动电机运转，同时需要满足系统的动态性能和稳定性要求。
传感器主要用于反馈电机的位置和速度信息，以便控制器可以精确地控制电机。
控制器是无刷直流电机控制系统的核心，它负责处理传感器反馈的信息，并输出控制信号来控制电机的运转。
系统架构方面，无刷直流电机控制系统可以采用基于数字信号处理（DSP）或微控制单元（MCU）的方案。
数字信号处理（DSP）具有运算能力强、速度快的优点，但价格较高。
微控制单元（MCU）具有价格低、易于编程的优势，但运算能力较弱。
在电路设计方面，主要需要考虑功率电路、控制电路和传感器的接口。
功率电路需要满足电机的功率需求，同时需要考虑到过流、过压等保护措施。
控制电路需要实现控制算法的硬件实现，同时需要提供必要的接口与上位控制器进行通信。
传感器的接口需要满足不同传感器的数据采集需求，并需要处理好信号的同步和传输问题。
在软件设计方面，无刷直流电机控制系统需要实现控制算法的软件实现。
一般而言，控制算法可以采用PID（比例-积分-微分）控制算法或模糊控制算法等。
PID控制算法是一种线性控制算法，通过调整比例、积分和微分三个参数，可以实现对电机的精确控制。
模糊控制算法则是一种非线性控制算法，它通过模糊逻辑和规则实现对电机的控制，具有适应性强、鲁棒性好的优点。
为了验证无刷直流电机控制系统的稳定性和有效性，我们进行了一系列实验。
实验结果表明，该系统可以在不同负载和不同转速下稳定运行，并且电机的位置和速度可以精确地被控制。
永磁无刷直流电机控制系统设计
永磁无刷直流电机控制系统设计永磁无刷直流电机控制系统设计一、引言永磁无刷直流电机（Permanent Magnet Brushless DC Motor，简称BLDC）是一种新型的电动机，具有结构简单、运行可靠、效率高等优点，在工业、交通、家电等领域得到广泛应用。
为了实现对BLDC电机的精确控制，设计一个高效稳定的控制系统成为必要之举。
本文将分析和论述永磁无刷直流电机控制系统设计的一些关键要素和方法。
二、永磁无刷直流电机基本原理BLDC电机是通过控制电流通与断，使电机的一组定子绕组提供恒定的磁场，从而推动转子转动的一种电动机。
根据转子上磁极的个数，可以分为两极、四极、六极等型号的BLDC电机。
当定子绕组中的三个相位依次通断电流时，电机能够顺利运转。
三、BLDC电机控制系统设计要素1. 传感器信号获取为了控制BLDC电机的运行，需要获取电机运行状态的反馈信号。
常用的传感器有霍尔效应传感器和位置传感器。
霍尔效应传感器可以感知电机转子磁场的变化，提供转子位置的信息。
位置传感器则提供更加精确的转子位置反馈，用以计算电机的转速和角度。
2. 电机控制算法在BLDC电机控制系统中，常用的控制算法有直接转矩控制（Direct Torque Control，简称DTC）和磁场定向控制（Field Oriented Control，简称FOC）等。
DTC算法通过对电流和磁通矢量进行控制，能够在实时动态调整电机的转矩和速度。
FOC算法则是通过调整控制电流的矢量方向，实现对电机转矩和速度的精确控制。
3. 电机驱动器选型电机驱动器是BLDC电机控制系统中的一个重要组成部分，其功能是将控制信号转化为实际电机转子的驱动电流。
在选择电机驱动器时，要考虑电机的功率、电压范围、控制接口等因素。
常见的驱动器类型有电流型和电压型两种，根据电机的实际需求进行选择。
四、永磁无刷直流电机控制系统设计方法1. 系统硬件搭建首先需要根据电机的参数和要求，选取合适的传感器和驱动器，并进行硬件搭建。
直流电动机转速电流双闭环控制系统的设计精选(38页)
Harbin Institute of Technology
f直流电动机转速/电流双闭环控制系统设计
—x系统建模
L1电动机的数学槟型 1.2晶闸管整流装置的数学模型 L3双闭环调速系统的数学模型
二、电流环与转速环调节器设计 2.1双
闭环控制的目的 2-2关于积分调节器的饱和非线性问题 2-3 ASR与ACK的工程设计方法
L2晶闸锌笹流装哲.的数学模型
1.3双闭坏调速系统的数学模型
二、 电流环与转速环调节器设计
2.1双闭环控制的的
2,2关于积分调节器的_ 械性问题
23 ASR±JACR的工程设计方法
三、 仿真实验
3.1起动特性
,
V 四、结论
/
流电动机转速/电流双闭环拧制系统设计
系统建模与仿真
在图4-7中给出了控制系统的PI控制规律动态过程, 从中我们可知:
三、 仿真实验
3.1起动特性
系统建模与仿真
d
Harbin Institute of Technology
1山:流电动机转速/电流双闭环控制系统设计
系统建模与仿真
系统中采用三相桥式晶闸管整流装置，基本参数如下， 直流电动机：220Vr 13.6A, 1480r7min，Ce=0.l31V/ (r/min)，允许 过载倍数 a=15;晶闸管装置：Ks=76t电枢回路总电阻！ /e=6.58Qs 时初常数： 77=0.0l8s，Tm=0.25s；反馈系数：a=0.00337V/ (r/min)， /SM).4V/A:反馈滤 波时间常数：7b/=0.005s, 7b«=0(005s P
E = Cen （额定励磁F的感应电动势） （中顿动力学定伴.忽略醐擦
m t额定励磁卜的电磁转斯）
基于proteus的直流电机的控制系统设计
基于proteus的直流电机的控制系统设计
基于Proteus的直流电机控制系统设计主要包括硬件设计和软件设计两个方面。
下面是一个简单的设计流程：
一、硬件设计
硬件设计主要包括选择电机、电机驱动模块和控制电路等。
1.选择电机：根据实际需求和应用场景选择合适的直流电机。
2.选择电机驱动模块：选择合适的电机驱动模块，如H 桥电路驱动模块，根据电机的额定电压和电流选择合适的驱动器。
3.控制电路设计：设计控制电路，如PWM产生电路、信号放大电路、电源电路等。
二、软件设计
软件设计主要包括控制算法设计和编程实现两个方面。
1.控制算法设计：根据电机特性和控制要求设计合适的控制算法，如PID控制、模糊控制等。
2.编程实现：使用C语言等编程语言编写程序，实现控制算法和控制接口的设计，包括读取电机传感器数据、控制PWM波的产生和输出等。
三、系统仿真
使用Proteus进行系统仿真，可以验证硬件和软件设计的正确性和可靠性。
1.搭建电路模型：使用Proteus搭建电路模型，包括电机、驱动模块、控制电路等。
2.编写控制程序：使用C语言等编写控制程序，实现控制算法和控制接口的设计。
3.系统仿真：进行系统仿真，测试电机控制系统的性能和稳定性。
总之，基于Proteus的直流电机控制系统设计需要进行硬件和软件设计，使用仿真工具进行系统仿真，并验证系统的性能和稳定性。
最终，将系统部署到实际应用场景中，并进行监控和维护。
无刷直流电机控制系统设计
无刷直流电机控制系统设计无刷直流电机控制系统设计一、引言近年来，无刷直流电机由于其高效、低噪音和长寿命等特点，被广泛运用在各种领域，如电动汽车、无人机、工业机器人等。
无刷直流电机的控制系统是整个系统的核心，其设计的优劣直接影响到系统的性能和稳定性。
因此，对无刷直流电机控制系统的研究具有重要意义。
二、无刷直流电机基本原理无刷直流电机是一种将交流电转换成直流电的电机，其工作原理和普通直流电机基本相同。
传统的直流电机是通过换向器将直流电源提供的直流电转换成交流电，再通过电刷与换向器进行配合，使得电机能够正常转动。
然而，无刷直流电机通过内部的传感器，能够实时检测转子位置，在合适的时机切换相序，从而实现电机的转动。
其与直流电机相比，具有结构简单、寿命长、噪音低等特点。
三、无刷直流电机控制系统的组成无刷直流电机控制系统主要由传感器、电机驱动器和控制算法三部分组成。
1. 传感器传感器主要用于检测转子位置和转速等信息，常见的传感器有霍尔传感器、编码器等。
通过传感器获得的信息可以提供给控制系统，以便实时控制电机的工作状态。
2. 电机驱动器电机驱动器作为控制系统的核心部件，主要用于控制电机的转速和方向。
电机驱动器通常由功率放大器和控制电路组成，通过接收控制信号，控制电机的运行。
3. 控制算法控制算法是无刷直流电机控制系统的关键，常见的控制算法有电流反馈控制、速度反馈控制和位置反馈控制等。
通过对传感器获得的信息进行处理和分析，控制算法能够准确地控制电机的运行状态，实现所需的功能。
四、无刷直流电机控制系统设计无刷直流电机控制系统的设计需要考虑多个方面的因素，如控制精度、稳定性、响应速度等。
1. 选择合适的传感器传感器的选择直接影响到控制系统的精度和稳定性。
根据实际需求，选择适用的传感器，并进行合理的安装和校准。
2. 电机驱动器的设计电机驱动器需要根据电机的功率和转速等参数进行选择和设计。
选用合适的功率放大器和控制电路，确保电机能够正常工作，并满足系统的要求。
直流电机PWM调速控制系统设计
直流电机PWM调速控制系统设计一、引言直流电机是一种常见的电动机，广泛应用于工业生产中的机械传动系统。
为了实现对直流电机的调速控制，可以采用PWM（脉宽调制）技术。
PWM调速控制系统通过控制脉冲宽度的变化来调整输出信号的平均电压，从而改变电机的转速。
本文将详细介绍直流电机PWM调速控制系统的设计原理、电路设计和控制算法等方面。
二、设计原理1、PWM调制原理PWM调制是一种通过改变脉冲宽度来控制平均电压的技术。
在PWM调速控制系统中，主要是通过改变脉冲的占空比来改变输出信号的平均电压，从而调整电机的转速。
2、直流电机调速原理直流电机的转速与电源电压成正比，转速调节的基本原理是改变电机的供电电压。
在PWM调速控制系统中，通过改变PWM信号的占空比，即每个周期高电平的时间占总周期时间的比例，来改变电机的供电电压，从而控制电机的转速。
三、电路设计1、输入电源电压变换电路为了适应不同的输入电源电压，需要设计输入电源电压变换电路。
该电路的功能是将输入电源电压通过变压器等元件进行变压或变换，使其适应电机的工作电压要求。
2、PWM信号发生电路PWM信号发生电路主要是负责产生PWM信号。
常用的PWM信号发生电路有555定时器电路和单片机控制电路等。
3、驱动电路驱动电路用于控制电机的供电电压。
常见的驱动电路有晶闸管调压电路、MOSFET驱动电路等。
通过改变驱动电路的控制信号，可以改变电机的转速。
四、控制算法在PWM调速控制系统中，需要设计相应的控制算法，来根据系统输入和输出变量进行调速控制。
常见的控制算法有PID控制算法等。
PID控制算法是一种经典的控制算法，通过对系统的误差、误差变化率和误差积分进行综合调节，来控制输出变量。
在PWM调速控制系统中，可以根据电机的转速反馈信号和设定转速信号，计算出误差，并根据PID 控制算法调节PWM信号的占空比，从而实现对电机转速的精确控制。
五、系统实现根据上述设计原理、电路设计和控制算法，可以实现直流电机PWM调速控制系统的设计。
基于单片机设计直流电机控制系统
基于单片机设计直流电机控制系统一、本文概述本文将详细介绍基于单片机的直流电机控制系统的设计过程。
随着科技的不断发展，电机控制在许多领域，如工业自动化、机器人技术、家用电器等，都发挥着重要的作用。
单片机作为一种高效、可靠的微控制器，具有集成度高、功耗低、控制精度高等优点，因此，基于单片机的直流电机控制系统设计成为了研究的热点。
本文将首先介绍直流电机的基本原理和控制方式，然后详细阐述如何利用单片机实现直流电机的精确控制。
在设计中，我们将考虑电机的启动、停止、正反转、调速等基本功能，并探讨如何通过编程实现这些功能。
我们还将讨论系统的硬件设计和软件设计，包括单片机的选型、电机的驱动电路、传感器的选择以及控制算法的实现等。
通过本文的阐述，读者将能够深入了解基于单片机的直流电机控制系统的设计过程，掌握相关的理论知识和实践技能，为实际应用提供有益的参考。
二、直流电机基本原理及特性直流电机是一种将电能转换为机械能的装置，其基本原理基于安培环路定律和电磁感应定律。
直流电机主要由定子、转子、电刷和换向器等部分组成。
定子通常由电磁铁构成，用于产生磁场；转子则是一个带有绕组的圆柱形结构，当通电时，在定子的磁场作用下产生转矩，从而使电机旋转。
调速性能好：通过改变电枢电压、磁场强度或电枢回路中的电阻，可以有效地调节直流电机的转速。
这使得直流电机在需要精确控制转速的场合，如精密机械、自动化设备中得到广泛应用。
启动转矩大：直流电机在启动瞬间，由于电枢电流较大，可以产生较大的启动转矩，使其具有良好的启动性能。
良好的调速动态性能：直流电机在调速过程中，转矩和转速的动态响应较快，能够满足一些对动态性能要求较高的应用需求。
控制方便：直流电机的控制相对简单，可以通过改变输入电压、电流或磁场强度来实现对电机转速和转向的控制。
通过改变电刷的位置，还可以实现电机的正反转切换。
然而，直流电机也存在一些局限性，如结构复杂、维护成本较高以及电刷和换向器易磨损等问题。
直流电机调速控制系统设计
直流电机调速控制系统设计1.引言直流电机调速控制系统是一种广泛应用于工业生产与生活中的电气控制系统。
通过对直流电机进行调速控制，可以实现对机械设备的精确控制，提高生产效率和能源利用率。
本文将介绍直流电机调速控制系统的设计原理、控制策略以及相关技术。
2.设计原理直流电机调速控制系统的基本原理是通过调整电压或电流来改变电机的转速。
在直流电机中，电压和电流与转速之间存在一定的关系。
通过改变电压或电流的大小，可以实现对电机转速的调节。
为了实现精确的调速控制，通常采用反馈控制的方式，通过测量电机转速，并与设定值进行比较，控制输出电压或电流，以达到期望的转速。
3.控制策略开环控制是指在没有反馈的情况下，直接控制输出电压或电流的大小，来实现对电机转速的调节。
开环控制的优点是简单、成本低，但缺点是无法考虑到外界的扰动和电机的非线性特性，使得控制精度较低。
闭环控制是指在有反馈的情况下，测量电机转速，并与设定值进行比较，控制输出电压或电流。
闭环控制的优点是能够考虑到外界的扰动和电机的非线性特性，提高控制精度。
常用的闭环控制策略有PID控制、模糊控制和神经网络控制等。
其中，PID控制是最为常用的一种控制策略，具有调节速度快、控制精度高的优点。
4.相关技术在直流电机调速控制系统的设计中，还需要用到一些相关的技术，如编码器、传感器和驱动器等。
编码器是一种测量旋转角度和速度的装置，可以用来测量电机的转速。
根据编码器的测量结果，可以对电机进行控制。
传感器可以用来检测电机的电流、电压和转速等参数，以获得电机的实时状态。
通过对这些参数的测量和分析，可以实现对电机转速的控制。
驱动器是将控制信号转换为电机运行的电路，可以根据输入的电压或电流信号控制电机的运行状态。
5.总结直流电机调速控制系统是一种重要的电气控制系统，可以实现对机械设备的精确控制。
在设计过程中，需要合理选择控制策略和相关技术，以实现期望的控制效果。
通过不断的研究和实践，可以进一步提高直流电机调速控制系统的性能和稳定性，满足不同领域的需求。
直流电机速控制系统设计
直流电机速控制系统设计直流电机速控制系统是指通过调整电机输入电压或者电流，以控制电机的转速。
直流电机速控制系统广泛应用于工业生产中，可以实现电机的精确控制和稳定运行。
本文将从系统需求分析、控制策略选择、系统设计以及系统优化等方面对直流电机速控制系统进行详细分析和设计。
一、系统需求分析1.系统功能要求：实现电机的速度控制，在给定运行速度的情况下，保持电机的稳定运行。
2.系统性能要求：实现速度控制的精度高、响应快、稳定性好。
3.系统安全性要求：确保系统工作时稳定可靠，避免出现电机过载或者损坏等问题。
二、控制策略选择在直流电机速度控制系统设计中，常见的控制策略有PID控制策略、模糊控制策略和神经网络控制策略。
1.PID控制策略：PID控制器通过对比目标速度和实际速度，计算出电机的控制输出，具有调节速度的精度高、响应快、稳定性好的特点。
2.模糊控制策略：模糊控制器通过模糊化输入输出变量，并且根据模糊规则进行推理和解模糊处理，从而实现对电机速度的控制。
3.神经网络控制策略：神经网络控制器通过学习和训练神经网络模型，根据输入的实时电机速度信息，输出控制信号，实现精确的电机速度控制。
三、系统设计在直流电机速度控制系统设计中，需要考虑到电源管理、传感器选择、控制器设计等方面的内容。
1.电源管理：选择合适的电源供应电路，根据电机的额定电压和电流，选择适当的电源类型和功率，确保电机的稳定工作。
2.传感器选择：选择合适的速度传感器，可以采用光电编码器、霍尔传感器等，用于实时测量电机的速度信息，并作为反馈信号输入给控制器。
3.控制器设计：设计合适的控制算法和电路结构，根据控制策略选择PID控制器、模糊控制器或者神经网络控制器，并且实现控制输出与电机输入电压或者电流的转换。
四、系统优化1.参数调整：根据实际情况，通过调整PID控制器的参数，可以达到更好的控制效果。
常用的调参方法有试错法、遗传算法等。
2.响应速度提升：通过提高控制器计算速度、减少控制器延时等方法，可以提高系统的响应速度。
基于单片机的直流电机控制系统设计
基于单片机的直流电机控制系统设计一、设计目标设计一个基于单片机的直流电机控制系统，能够实现对直流电机的速度和方向的控制。
二、设计方案1.硬件设计（1）电源电路：通过适配器将交流电转换为直流电以供系统使用。
（2）单片机选择：选择一款适合该应用的单片机，如STC89C52系列。
（3）直流电机驱动电路：使用H桥驱动电路来控制直流电机的速度和方向。
（4）编码器：使用编码器来进行速度反馈，可以根据反馈信号来调整电机的转速。
2.软件设计（1）系统初始化：对单片机进行初始化配置，包括IO口的设置、定时器的配置等。
（2）速度控制算法：设计一个控制算法，根据期望速度和实际速度的差距来调整PWM波的占空比，从而控制电机转速。
（3）方向控制算法：设计一个方向控制算法，通过改变H桥电路的输入信号来改变电机的转向。
（4）编码器反馈处理：读取编码器的信号，计算出实际速度，并与期望速度进行比较。
（5）用户接口设计：可以通过按键或者外部PWM输入调节期望速度和方向，实现用户对电机的控制。
三、系统实现1.硬件实现根据硬件设计方案，按照电路原理图进行电路连接和焊接。
确保电源电路正常工作，单片机可以正常工作，H桥驱动电路可以正常控制电机的转向和速度。
连接编码器并确保能够正常读取速度反馈信号。
2.软件实现（1）编写单片机初始化程序，进行必要的配置。
（2）编写速度控制算法，根据期望速度和实际速度的差距来调整PWM波的占空比。
（3）编写方向控制算法，根据用户输入的方向来改变H桥电路的输入信号。
（4）编写编码器反馈处理程序，读取编码器的信号并计算实际速度。
（5）编写用户接口程序，可以通过按键或者外部PWM输入来调节期望速度和方向。
四、系统测试与优化1.对系统进行功能测试，确保可以通过用户接口控制电机的转向和速度。
2.对编码器反馈进行测试，验证实际速度计算的准确性。
3.对速度和方向控制进行测试，确保系统能够按照期望速度和方向进行控制。
4.如果发现问题，对系统进行优化和修改，改进算法和调整参数。
无刷直流电机控制系统设计
无刷直流电机控制系统设计随着科技的发展，越来越多的机械设备需要使用电机来驱动其运转。
而在众多电机中，无刷直流电机因为其高效、高精度、低功耗等优点而备受瞩目。
无刷直流电机的使用范围越来越广泛，从工业控制，到航模、改装等领域都可以见到无刷直流电机的身影。
本文将围绕无刷直流电机控制系统设计展开分析和探讨。
一、无刷电机的结构和工作原理无刷直流电机（Brushless DC motor）是一种将交流电转化为直流电供给电机使用的设备。
无刷电机的核心部分是转子和定子。
转子由永磁体构成，定子上则包覆着三个交替排布的电枢，能够使电流依次通过A、B、C三路，控制转子的运转。
工作原理是，当电流通过A电极的时候，将产生一个磁场，这个磁场是与转子上的永磁体相互作用的。
这样，便会使转子转动，那么电流经过B、C电极的时候，也是如此。
在三种电极依次通过电流之后，便完成了一次转子的旋转。
从工作原理上看，无刷直流电机控制主要就是控制三路电流，以便控制电机输出功率。
二、无刷电机控制模式1. 直流切换模式这种控制模式是将DC电压用硅控整流器进行整流后，施加到电机上的模式。
主要存在一个问题，就是每转过一定角度，电流就会进行交替。
这就需要对控制进行改进。
因此，直流切换模式下，最多只能适用于控制力矩较小的场合，如四轮小车、飞行器等。
2. 方波控制模式（交错控制模式）方波控制模式下，电机的控制通过利用切换模式中交替电流的配合，进行控制。
方波控制模式的特点是，控制方法简单易操作，是广泛使用的控制方式。
同时适用于各种正反转、调速等控制模式。
只不过转速误差较大，适用于中小功率的无刷电机。
3. 正弦波控制模式正弦波控制模式是通过推导正弦函数来进行控制。
这种控制方式非常适用于BEMF（反电势）功能模块。
当转子转动的时候，会产生“反电动势”（BEMF），这个反电动势正好可以反向控制电流。
所以使用正弦波控制模式的话，能够更加精确的掌控转速和力矩。
到这里，我们已经讲述了无刷电机的控制模式。
直流电机运动控制系统的设计与实现
直流电机运动控制系统的设计与实现电机在现代工业中担任着重要的角色，它们广泛应用于汽车、电梯、机械和印刷等方面。
而直流电机是一种常见的电动机，它的运动控制系统设计和实现是现代工业中不可或缺的核心技术。
一、直流电机原理与结构直流电机是通过直流电源给绕组通电，形成磁场后通过电机的转子和定子之间的交互作用，使电机产生旋转运动。
它的主要结构由绕组、磁场、转子和定子四部分组成。
二、直流电机运动控制系统的组成直流电机运动控制系统由电机、电源、闭环控制系统、位置传感器、运动控制芯片等组成。
电源提供所需的电压和电流供电给电机，闭环控制系统是控制电机运动方向和速度的核心部位，位置传感器可以感知电机转子当前所处位置，运动控制芯片是指挥电机运动的重要控制模块。
三、直流电机运动控制系统设计与实现直流电机运动控制系统设计的核心目的是实现电机运动的精确可控制和高效能。
具体的设计流程分为以下几步骤：1. 系统结构设计首先，需要根据实际需要确定系统结构，包括电机控制方式，闭环控制系统的类型，运动芯片和位置传感器的选择等。
2. 系统参数选择在系统结构确定后，需要选择并确定系统参数，例如电机的电压和电流等，同时还需要确定闭环控制系统的采样周期和控制系数等参数。
3. 控制模型建立基于系统结构和参数，需要建立电机运动的数学模型，运用控制理论建立闭环控制模型，借此实现电机的精确控制以及最大效能利用。
4. 系统软件开发开发系统软件，包括编译和调试控制算法和数据处理程序，以及与其他系统组件进行交互和通信的程序。
此外，还需要开发可视化界面，以方便操作者对系统运行情况进行监测和管理。
5. 系统测试和优化经过软硬件调试和系统测试后，需要对系统进行优化。
通过调整控制模型参数和软件程序，实现系统的最优控制和最大效率利用，从而达到最佳性能。
四、常见问题及解决方法直流电机运动控制系统设计与实现中，常见的问题有运动稳定性，负载承受能力和噪音干扰等。
这些问题可通过采用滤波器、传感器信号预处理和系统参数优化等方法予以解决。
基于单片机的无刷直流电机控制系统设计毕业设计
基于单片机的无刷直流电机控制系统设计毕业设计一、引言哎呀，小伙伴们，今天我们来聊聊一个非常有趣的话题，那就是基于单片机的无刷直流电机控制系统设计毕业设计。
这个话题可是关系到我们的未来哦，所以大家一定要认真听讲，不要走神哦！让我们来简单了解一下什么是无刷直流电机。
哎呀，别看这个词挺高大上的，其实就是一种不用刷子的直流电机。
它的特点是效率高、噪音小、寿命长，所以在很多领域都有广泛的应用，比如电动车、空调、风扇等等。
那么，如何设计一个基于单片机的无刷直流电机控制系统呢？这可是一个相当复杂的问题。
不过没关系，我们会一步一步地来讲解，让大家轻松掌握这个技能。
二、单片机的基本知识我们要了解一些单片机的基本知识。
哎呀，单片机可不是什么神秘的东西，它就是一种集成了处理器、存储器和输入输出接口的微型计算机。
它的功能可强大了，可以控制各种外设，实现各种各样的功能。
现在市面上有很多种单片机，比如51系列、ARM系列、AVR系列等等。
它们的性能和价格都有所不同，我们要根据自己的需求来选择合适的单片机。
三、无刷直流电机的基本原理接下来，我们要了解无刷直流电机的基本原理。
哎呀，这个原理可不像我们平时看到的旋转木马那么简单哦。
无刷直流电机是由定子、转子和霍尔传感器组成的。
定子上有很多槽，转子上有永磁体。
当电流通过定子和转子时，就会产生磁场，从而使转子旋转。
霍尔传感器的作用是检测转子的位置，从而控制单片机的输出信号，实现对电机的控制。
四、基于单片机的无刷直流电机控制系统设计现在我们已经了解了单片机和无刷直流电机的基本知识，接下来我们就要开始设计我们的控制系统了。
哎呀，这个过程可是个大工程哦，需要我们分步骤来进行。
我们需要选择合适的单片机。
根据前面的介绍，我们可以选择51系列、ARM系列或AVR系列的单片机。
然后，我们需要编写程序来控制单片机的工作。
这个程序要包括初始化、定时器设置、PWM波形生成等功能。
接下来，我们需要连接电源、定子和转子。
基于PWM的直流电机控制系统设计
基于PWM的直流电机控制系统设计一、引言直流电机是一种常见的电机类型，广泛应用于工业生产、交通运输、家电等领域。
为了实现直流电机的精确控制，需要设计一套电机控制系统。
本文将基于脉宽调制（PWM）技术，介绍一种基于PWM的直流电机控制系统设计。
二、设计思路1.控制原理直流电机的转速可以通过控制其电压或电流来实现。
而PWM技术能够通过调节脉冲宽度控制平均输出电压的大小，从而达到控制电机速度的目的。
本设计采用PWM技术控制电机的转速。
2.系统组成本系统由以下几个组成部分构成：（1）直流电机：作为被控对象，接收PWM信号并转化为机械能；（2）PWM发生器：负责产生PWM信号，控制电机的转速；（3）控制电路：根据系统需求，对PWM信号进行调节和控制；（4）传感器：用于采集电机的速度信号，并反馈到控制电路进行处理；（5）电源：提供电机和控制电路所需的电能。
三、系统设计1.直流电机选择根据实际需求选择适合的直流电机，包括电机类型、功率、额定转速等参数。
同时需要确保电机和控制器电源匹配，以免损坏设备。
2.PWM发生器设计PWM发生器是控制系统的核心部分，负责产生PWM信号。
一般来说，可通过单片机或专用的PWM控制芯片来实现。
（1）单片机实现：通过编程设置单片机的定时器和IO口，控制PWM 输出。
具体可使用C语言编程，并配置相关参数（如占空比）。
（2）专用PWM控制芯片：使用专用的PWM控制芯片，通过控制输入端口电平和寄存器配置，实现PWM信号的生成。
3.控制电路设计控制电路主要负责接收PWM信号，并对其进行调节和控制。
控制电路可采用比例积分型控制（PI控制）或其他控制算法。
（1）PI控制器：采用比例和积分两个参数来调节输出。
比例参数控制系统的响应速度，积分参数控制系统的稳定性。
通过调整这两个参数，可以控制电机的转速稳定性和响应速度。
（2）其他控制算法：如滑模控制、模糊控制等。
根据实际情况选择合适的控制算法，并进行相应的控制电路设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XX大学课程设计（论文）题目直流电机控制系统设计班级学号学生姓名指导教师航空航天大学课程设计任务书课程名称专业基础课程设计院（系）自动化学院专业测控技术与仪器班级学号课程设计题目直流电机控制系统设计课程设计时间: 2012年7 月9 日至2012年7 月20 日课程设计的容及要求：1.容利用51单片机开发板设计并制作一个直流电机控制系统。
系统能够实时控制电机的正转、反转、启动、停止、加速、减速等。
2.要求（1）掌握直流电机的工作原理及编程方法。
（2）掌握直流电机驱动电路的设计方法。
（3）制定设计方案，绘制系统工作框图，给出系统电路原理图。
（4）用汇编或C语言进行程序设计与调试。
（5）完成系统硬件电路的设计。
（6）撰写一篇7000字左右的课程设计报告。
指导教师年月日负责教师年月日学生签字年月日目录0 前言 (1)1 总体方案设计 (2)1.1 系统方案 (2)1.2 系统构成 (2)1.3 电路工作原理 (2)1.4 方案选择 (3)2 硬件电路设计 (3)2.1 系统分析与硬件设计 (3)2.2 单片机AT89C52 (3)2.3 复位电路和时钟电路 (4)2.4 直流电机驱动电路设计 (4)2.5 键盘电路设计 (4)3 软件设计 (5)3.1 应用软件的编制和调试 (5)3.2 程序总体设计 (5)3.3 仿真图形 (7)4 调试分析 (9)5 结论及进一步设想 (9)参考文献 (10)课设体会 (11)附录1 电路原理图 (12)附录2 程序清单 (13)直流电机调速系统设计XXX XX大学自动化学院摘要：本篇论文介绍了基于单片机的直流电机PWN调速的基本办法，直流电机调速的相关知识以及PWM调速的基本原理和实现方法。
重点介绍了基于MCS-51单片机的用软件产生PWM信号以及信号占空比调节的方法。
对于直流电机速度控制系统的实现提供了一种有效的途径。
直流电动机具有优良的调速特性，调速平滑，方便，调速围广，过载能力大，能承受频繁的冲击负载，可实现频繁的无级快速起动、制动和反转；能满足生产过程中自动化系统各种不同的特殊运行要求。
电动机调速系统采用微机实现自动控制，是电气传动发展的主要方向之一。
采用微机控制后，整个调速系统体积小，结构简单、可靠性高、操作维护方便，电动机稳态运转时转速精度可达到较高水平，静动态各项指标均能较好地满足工业生产中高性能电气传动的要求。
关键词：单片机最小系统；PWM ；直流电机调速;0 前言电动机作为最主要的机电能量转换装置，其应用围已遍及国民经济的各个领域和人们的日常生活。
无论是在工农业生产，交通运输，国防，航空航天，医疗卫生，商务和办公设备中，还是在日常生活的家用电器和消费电子产品（如电冰箱，空调，DVD等）中，都大量使用着各种各样的电动机。
据资料显示，在所有动力资源中，百分之九十以上来自电动机。
同样，我国生产的电能中有百分之六十是用于电动机的。
电动机与人的生活息息相关，密不可分。
电气时代，电动机的调速控制一般采用模拟法，对电动机的简单控制应用比较多。
简单控制是指对电动机进行启动，制动，正反转控制和顺序控制。
然而近年来，随着技术的发展和进步，以及市场对产品功能和性能的要求不断提高，直流电动机的应用更加广泛，尤其是在智能机器人中的应用。
直流电动机的起动和调速性能、过载能力强等特点显得十分重要，为了能够适应发展的要求，单闭环直流电动机的调速控制系统得到了很大的发展。
而作为单片嵌入式系统的核心—单片机，正朝着多功能、多选择、高速度、低功耗、低价格、大存储容量和强I/O功能等方向发展。
随着计算机档次的不断提高，功能的不断完善，单片机已越来越广泛地应用在各种领域的控制、自动化、智能化等方面，特别是在直流电动机的调速控制系统中。
这是因为单片机具有很多优点：体积小，功能全，抗干扰能力强，可靠性高，结构合理，指令丰富，控制功能强，造价低等。
所以选用单片机作为控制系统的核心以提高整个系统的可靠性和可行性。
1 总体方案设计1.1 系统方案针对本课题的设计任务，进行分析得到：本次课程设计以AT89C52单片机为核心，以5个弹跳按钮作为输入端，达到控制直流电机的正转、反转、停止、加速、减速。
在设计中，采用PWM技术对电机进行控制。
1.2 系统构成该直流电机控制系统的设计，在总体上大致可分为以下5个部分组成：输入模块，AT89C52单片机，电源模块，驱动模块，直流电机。
系统原理框图如图1所示。
图1 系统原理框图1.3 电路工作原理根据励磁方式不同，直流电机分为自励和他励两种类型。
不同励磁方式的直流电机机械特性曲线有所不同。
对于直流电机来说，认为机械特性方程式为：n=U N/(K eφN)-(R ad+R a)/(K e K tφ2N)T=n-△n （公式1-1）式中U N，φN ----------额定电枢电压、额定磁通量；K e，K t---与电机有关的常数；R ad，R a-----电枢外加电阻、电枢电阻；n ，△n—理想空载转速、转速降。
分析公式1-1 可得，当分别改变U N、φN 和R ad时，可以得到不同的转速n，从而实现对速度的调节。
由于φ=T，当改变励磁电流I f时，可以改变磁通量φ的大小，从而达到变磁通调速的目的。
但由于励磁线圈发热和电动机磁饱和的限制，电动机的励磁电流I f和磁通量φ只能在低于其额定值的围调节，故只能弱磁调速。
而对于调节电枢外加电阻R ad时，会使机械特性变软，导致电机带负载能力减弱。
PWM是通过控制固定电压的直流电源开关频率，从而改变负载两端的电压，进而达到控制要求的一种电压调整方法。
PWM可以应用在许多方面，如电机调速、温度控制、压力控制等。
在PWM驱动控制的调整系统中，按一个固定的频率来接通和断开电源，并根据需要改变一个周期“接通”和“断开”时间的长短。
通过改变直流电机电枢上电压的“占空比”来改变平均电压的大小，从而控制电动机的转速。
因此，PWM又被称为“开关驱动装置”。
在脉冲作用下，当电机通电时，速度增加；电机断电时，速度逐渐减少。
只要按一定规律，改变通、断电的时间，即可让电机转速得到控制。
当我们改变占空比时，可以得到不同的电机平均速度，从而达到调速的目的。
1.4 方案选择方案一：采用电阻网络或数字电位器调整电动机的分压，从而达到调速的目的。
但是电阻网络智能实现有级调速，而数字电阻的元器件价格比较昂贵。
更主要的问题在于一般电动机的电阻很小，但电流很大，分压不仅会降低效率，而且实现起来很困难。
方案二：采用继电器对电动机的开或关进行控制，通过开关的切换对电机的速度进行调整。
这个方案的优点是电路较为简单，缺点是继电器的响应时间慢、机械结构容易损坏、寿命较短、可靠性不高。
方案三：采用驱动芯片L298驱动直流电机，L298具有驱动能力强，外围电路简单等优点。
综合各方面的因素，采用了方案三。
2 硬件电路设计2.1 系统分析与硬件设计键盘向单片机数日相应控制指令，由单片机通过P3.0与P3.1其中一口输出与转速相应的PWM脉冲，另一口输出低电平，经过信号放大，驱动电动机来控制电路，实现电动机转向和转速的控制。
2.2 单片机AT89C52采用AT89C52是MSC-51系列单片机的升级版，由世界著名半导体公司ATMEL在购买MSC-51设计结构后，利用自身优势技术———闪存生产技术对旧技术进行改进和扩展，同时使用新的半导体生产工艺，最终得到成型产品。
与此同时，世界上其他的著名公司也通过基本的51核，结合公司自身技术进行改进生产，推广了一批如51F020等高性能单片机。
AT89C52片集成256字节程序运行空间，8K字节Flash存储空间，支持最大64k外部存储扩展。
根据不同的运行速度和功耗的要求，时钟频率可以设置在0-33M之间。
片资源有4组I/O控制端口、3个定时器、8个中断、软件设置低耗能模式、看门狗和断电保护。
可以在4V到5.5V宽电压围正常工作。
不断发展的半导体工艺也让该单片机的功耗不断降低。
同时，该单片机支持计算机并口下载，简单的数字芯片就可以制成下载线，仅仅几块钱的价格让该型号单片机畅销10年不衰。
根据不同场合的要求，这款单片机提供了多种封装，本次设计根据最小系统有时需要更换单片机的具体情况，使用双列直插PID-40的封装。
2.3 复位电路和时钟电路复位电路和时钟电路是维持单片机最小系统运行的基本模块，复位电路通常分为两种：上电复位和手动复位。
有时系统在运行过程中出现程序跑飞的情况，在程序开发过程中，经常需要手动复位，所以本次设计选用手动复位。
2.4 直流电机驱动电路设计由于单片机P3口输出的电压最高才有5V，难以直接驱动直流电机。
所以我们需要使用恒压恒流桥式2A驱动芯片L298来驱动电机。
L298可接受标准TTL逻辑电平信号，可接4.5~7V电压。
4脚接电源电压，电压围+2.5~46V。
输出电流可达2.5A，可驱动电感性负载。
1脚和15脚下管的发射极分别单独引出以便接入电流采样电阻，形成电流传感信号。
L298可驱动2个电动机，OUT1,OUT2和OUT3,OUT4之间可分别接电动机。
本设计我们选用驱动一台电动机。
5，7，10，12脚接输入控制电平，控制电机的正反转。
同时需要加四个二极管在电机的两端，防止电机反转的时候产生强大的冲击电流烧坏电机。
具体驱动电路如下：图2 驱动电路2.5 键盘电路设计正转、反转、停止、加速、减速五个开关分别与单片机的P1.0,P1.1,P1.2,P1.3,P1.4相连，然后再与地相连。
正转实现直流电机的正转，反转实现直流电机的反转，停止实现直流电机的停转，加速实现直流电机的加速，减速实现直流电机的减速，具体键盘电路如下：图3 键盘电路3软件设计3.1 应用软件的编制和调试使用Keil软件编程时，项目开发流程和其它软件开发项目的流程较为相似。
(1)创建一个项目，从器件库中选择目标器件，配置工具设置；(2)用C语言或会变语言创建源程序；(3)用项目管理器生成应用；(4)修改源程序中的错误；(5)测试，连接应用。
3.2 程序总体设计利用P3口，编制程序输出一串脉冲，经放大后驱动直流电机，改变输出脉冲的电平的持续时间，达到使电机正转、反转、停止、加速、减速等目的。
由软件编程从P3.0/P3.1管脚产生PWM信号，经驱动电路输出给电机，从而控制电机得电与失电。
软件采用延时法进行设计。
单片机上电后，系统进入准备状态。
按动正转按钮后，根据P3.0为高电平时实现电机正转，P3.1为高电平时实现电机反转。
根据不同的加减速按钮，调整P3.0/P3.1输出高低电平时的有效值，进而控制电机的加减速。
其主程序流程如图2所示：图4 主程序流程图3.3 仿真图形按下“正转”按钮，直流电机运行效果如图所示：图5 电机正转按下“加速”按钮，直流电机正向加速，运行效果如图所示：图6 电机正转加速按下“减速”按钮，直流电机正向减速，运行效果如图所示：图7 电机正转减速按下“停止”按钮，直流电机停止运转，运行效果如图所示：图8 电机停转按下“反转”按钮，直流电机开始反转，运行效果如图所示：图9 电机反转4 调试分析在调试时，由于子程序有很多，有时没法将每一个子模块都运行到，自然也无法及时发现其中的疏漏。
