液压系统中压力形成实验

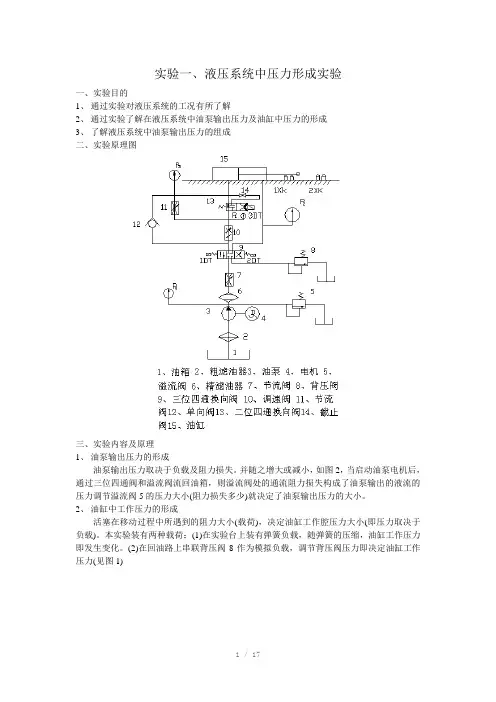

实验一、液压系统中压力形成实验一、实验目的1、通过实验对液压系统的工况有所了解2、通过实验了解在液压系统中油泵输出压力及油缸中压力的形成3、了解液压系统中油泵输出压力的组成二、实验原理图三、实验内容及原理1、油泵输出压力的形成油泵输出压力取决于负载及阻力损失。
并随之增大或减小，如图2，当启动油泵电机后，通过三位四通阀和溢流阀流回油箱，则溢流阀处的通流阻力损失构成了油泵输出的液流的压力调节溢流阀5的压力大小(阻力损失多少)就决定了油泵输出压力的大小。
2、油缸中工作压力的形成活塞在移动过程中所遇到的阻力大小(载荷)，决定油缸工作腔压力大小(即压力取决于负载)。
本实验装有两种载荷：(1)在实验台上装有弹簧负载，随弹簧的压缩，油缸工作压力即发生变化。
(2)在回油路上串联背压阀8作为模拟负载，调节背压阀压力即决定油缸工作压力(见图1)四、实验步骤进入实验室后，首先认识实验台，搞清元件的名称，作用及位置，然后模拟一次实验步骤，得到教师同意后，方可开机实验。
1、油泵输出压力的形成接通电源使实验台通电，将溢流阀调到放松位置。
然后，启动电机。
油泵输出的油液经溢流阀流回油箱，观察此时的压力值P0的值逐渐旋紧溢流阀，增加液流阻力，从压力表P0观察油泵输出压力P B的变化，P B最高可调到50公斤/厘米2，将油泵输出压力调到30公斤/厘米2，为下一个实验做准备。
2、油缸工作压力的形成在上一个实验的基础下，关闭节流阀11，放松背压阀8，使电磁换向阀13处于停电状态，将控制台上的电气形状放在“自动”位置，搬动形状使活塞做往复运动，在活塞右行时，调节背压阀8，每隔5公斤力/厘米2调节一次(可在5~30公斤力/厘米2范围内调节)，记下P2 , P3的值。
五、实验结论1、从图1中分别找出液压动力源，液压执行元件，液压控制元件(分别找出方向阀，流量阀、压力阀各部份)液压辅助元件。
2、分析液压系统工作中，泵的输出压力与油缸工作腔的压力是否相同？为什么？3、分析两个实验中的压力形成，分别说出各组成部分？实验二、液压泵性能实验一、实验目的1、通过实验对液压系统的工况有所了解2、通过实验了解并掌握有关液压测试技术的方法。
实验七 液压泵的特性实验
实验七 液压泵的特性实验一、实验准备知识预习思考题1．液压泵的功能和种类 2．液压泵的特性3．液压泵的动态特性和静态特性分别指的是什么？实验基础知识液压泵是一种能量转换装置，它把驱动电机的机械能转换成输到系统中去的油液的压力能，供液压系统使用。
液压泵（液压马达）按其在单位时间内所能输出（所需输入）油液体积可否调节而分为定量泵（定量马达）和变量泵（变量马达）两类；按结构形成可以分为齿轮式、叶片式和柱塞式三大类。
液压泵或液压马达的工作压力是指泵（马达）实际工作时的压力。
对泵来说，工作压力是指它的输出压力；对马达来说，则是指它的输入压力。
液压泵（液压马达）的额定压力是指泵（马达）在正常工作条件下按试验标准规定的连续运转的最高压力，超过此值就是过载。
液压泵（液压马达）的排量（用V 表示）是指泵（马达）轴每转一转，由其密封容腔几何尺寸变化所算得的排出（输入）液体体积，亦即在无泄漏的情况下，其轴转一转所能排出（所需输入）的液体体积。
液压泵（液压马达）的理论流量（用q t 表示）是指泵（马达）在单位时间内由其密封容腔几何尺寸变化计算而得的排出（输入）的液体体积。
泵（马达）的转速为n 时，泵（马达）的理论流量为 q t =Vn 。
实际上，液压泵和液压马达在能量转换过程中是有损失的．因此输出功率小于输入功率。
两者之间的差值即为功率损失，功率损失可以分为容积损失和机械损失两部分。
容积损失是因内泄漏、气穴和油液在高压下的压缩（主要是内泄漏）而造成的流量上的损失。
对液压泵来说，输出压力增大时，泵实际输出的流量q 减小。
设泵的流量损失为q t ，则泵的容积损失可用容积效率ην来表征。
ην =tt t t q q q q q q q 111-=-= 泵内机件间的泄漏油液的流态可以看作为层流，可以认为流量损失q 1和泵的输出压力P 成正比，即q 1 = k 1P式中，k 1为流量损失系数。
因此有ην =Vnpk 11- 上式表明：泵的输出压力愈高，系数愈大，或泵的排量愈小，转速愈低，则泵的容积效率也愈低。
