超宽带大瞬时带宽下变频模块及其变频方法与制作流程
一种超宽带大瞬时带宽下变频模块及其变频方法[发明专利]
![一种超宽带大瞬时带宽下变频模块及其变频方法[发明专利]](https://img.taocdn.com/s3/m/71ccd1b8312b3169a551a407.png)
专利名称：一种超宽带大瞬时带宽下变频模块及其变频方法专利类型：发明专利
发明人：何笑东,王秀平,戴跃飞,李佩
申请号：CN201510815364.X
申请日：20151120
公开号：CN105281675A
公开日：
20160127
专利内容由知识产权出版社提供
摘要：本发明公开一种超宽带大瞬时带宽下变频模块及其变频方法。
超宽带大瞬时带宽下变频模块在电路结构上，包括低频段二次变频支路、高频段二次变频支路、单刀双掷开关S1、中频放大支路。
所述低频段二次变频支路与所述高频段二次变频支路为对称结构，两个二次变频支路的一端均接收射频信号，两个二次变频支路的另一端均连接单刀双掷开关S1，由单刀双掷开关S1选择其中一个二次变频支路连接至所述中频放大支路。
本发明具有高集成度、重量轻、体积小、成本低、可靠性高并且具有良好的可制造性等优势。
本发明还公开所述超宽带大瞬时带宽下变频模块的变频方法。
申请人：中国电子科技集团公司第三十八研究所
地址：230001 安徽省合肥市高新技术开发区香樟大道199号
国籍：CN
代理机构：合肥市浩智运专利代理事务所(普通合伙)
代理人：方荣肖
更多信息请下载全文后查看。
基于FPGA的超宽带数字下变频设计
１ 引 言
随 着 雷 达 应 用 需 求 的 提 高和 数 字 信 号 处 理 技 术 的 迅 速 发 展 ，对 雷达 接 收 系 统 的设 计 也越 来越希望符合软件无 线电的设计思想 ，即将Ａ Ｄ Ｃ 尽可能靠近天线 ，将接 收到的模 拟信号尽早数
字化 。 数 字 化 的 中 频信 号 通 常 基 于Ｆ Ｐ Ｇ Ａ 实现 数 字 下 变 频 获 得 基 带 Ｉ ／ Ｑ 信 号 ， 但 随 着 信 号 载 频 和 带 宽 的不 断提 高 ， 也 需 要 更 加 高 速 的 Ａ Ｄ Ｃ 完 成 信 号 采 样 ，于 是 对 数 字 下 变频 的 处 理 要 求 也 越 来 越 高 。在 超 宽 带 雷 达 接 收 系 统 中 ， 高速 的 数 据 率 使 得 基 于 Ｆ Ｐ Ｇ Ａ 的宽 带 数 字 下 变 频 算 法 己 不 再 适 合 采 用 传 统 的 串 行 结 构 实 现 ，本 文 介 绍 了一 种 基 于 并 行 多 相 滤 波 结 构 的 超 宽 带 数 字 下 变 频 设 计 方法 ， 其 并 行 的 流 水 处 理 方 式 使 得 高 速 数 据 无 需缓 存 ， 处理 带 宽 也 相 应 大 大 提 高 。 ２ ． 设 计原 理 根 据 带 通 采 样 定 理 ，在 数 字 中 频 接 收 系 统 中 采样 率 与 信 号 中频 。满 足 ／ ＝１ ／ （ ２ ） Ｍ－ １
日 （ ｚ ） ：∑ ｈ （ ｎ ） ｚ
月－
设Ｄ 为信 号 抽 取 倍 数 ， 此式 展 开 后 得 到 ：
Ｄ－ Ｊ ＋ ∞ Ｄ－ １ － 嘲
—４ ０ ０ Ｍ Ｈ Ｉ Ｄ Ｄ Ｒ ＿； ｌ ｏ ０ Ｍ Ｈ
图 ２ 高 一２ ０ ０ ＭＨ ｍ ｌ Ｉ ￣ Ｘ ４

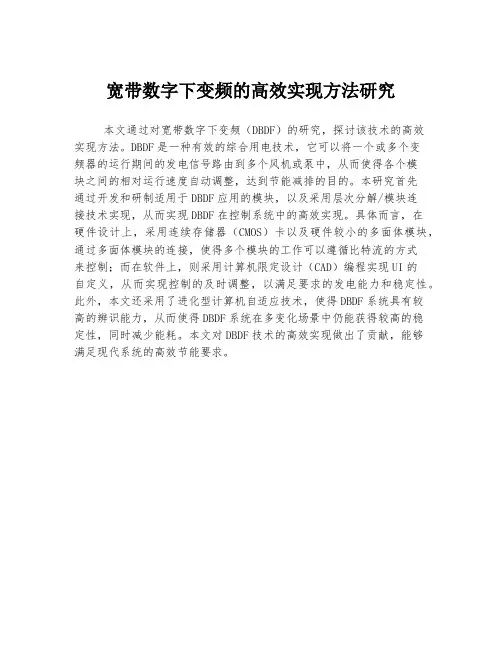

宽带数字下变频的高效实现方法研究
