建筑制图技巧与标准
CAD建筑室内设计制图规范和技巧
CAD建筑室内设计制图规范和技巧CAD（计算机辅助设计）是现代建筑设计领域最常用的工具之一、使用CAD软件进行建筑室内设计制图可以提高效率、准确性和可视化效果。
在进行CAD建筑室内设计制图时，有一些规范和技巧是需要遵循的。
一、CAD建筑室内设计制图规范：1.统一标准：建筑室内设计团队应该制定统一的CAD标准，包括图层设置、尺寸标注、文字字体大小等。
统一的标准可以提高团队协作的效率和图纸的一致性。
2.统一图层设置：在CAD软件中，将不同元素设置在不同的图层上可以更方便地对其进行修改和管理。
比如，将墙体、家具、装饰物等分别设置在不同的图层上。
另外，图层的命名要尽量简洁明了，方便查找和识别。
3.尺寸标注：建筑室内设计制图中，尺寸标注是非常重要的一步，它直接影响着设计的准确性。
尺寸标注应该明确清晰，比如标注墙体的长度、门窗的宽度等。
另外，尺寸标注的文字大小和字体要与整个图纸保持一致。
4.图纸纲要：在大型建筑项目中，建议使用图纸纲要来管理和组织CAD图纸。
图纸纲要应该包括项目名称、图纸编号、图纸名称、图纸比例等重要信息，方便管理和查找。
5.图纸比例：在CAD建筑室内设计制图中，推荐使用1：50或1：100的比例。
这种比例可以保证设计细节的清晰性，同时又不会导致图纸过大。
二、CAD建筑室内设计制图技巧：1.使用图块功能：将常用的家具、装饰物等元素制作成图块，能够节省绘制时间，并且可以保持设计的一致性。
在需要使用这些元素时，只需将相应的图块插入到图纸中即可。
2.引入参考图：在CAD建筑室内设计制图中，引入参考图是一种常见的技巧。
通过将现有的平面图或图片导入CAD中，可以更方便地进行设计定位和构思。
5.使用打印样式表：在打印图纸之前，建议使用打印样式表来调整图纸的打印效果。
打印样式表能够控制线型、颜色、填充等参数，以确保打印图纸的质量和可读性。
总结起来，CAD建筑室内设计制图规范和技巧对于提高设计效率和准确性非常重要。
建筑施工图制图规范
建筑施工图制图规范建筑施工图制图是建筑施工的重要环节，准确、规范的绘制施工图对于项目的顺利进行至关重要。
本文将从布图、标注、符号、比例、尺寸及图纸保存等方面介绍建筑施工图制图规范。
一、布图规范1. 布图应按照建筑设计方案要求进行，确保图纸的整洁、清晰。
2. 布图应采用等角投影或者透视投影，以给出项目的立体感。
3. 布图应明确坐标轴，并给出地下层到地上层的高度标注。
4. 图纸上应标上图纸名称、比例尺、工程名称、工程地址等基本信息，方便对图纸的管理和查找。
二、标注规范1. 标注应使用简洁明了的文字说明，确保施工人员能够准确理解。
2. 标注应采用标准的字体和字号，字迹清晰，避免使用手写字。
3. 重要的构件和尺寸应进行标注，以确保施工的准确性。
4. 标注应采用专用标记符号，如指示箭头、尺寸线、引线等，以增加图纸的可读性。
三、符号规范1. 符号应采用统一的标准符号，以保证施工图的统一性和规范性。
2. 符号的大小应与图纸的比例一致，不得过大或过小。
3. 符号应标明构件的材料、尺寸和其他关键参数，以便施工人员理解。
四、比例规范1. 比例尺要根据项目的具体要求确定，一般常用的比例尺为1：100或1：200。
2. 比例尺应直观明了，与图纸上的尺寸一致，方便施工人员计算和定位。
3. 相邻图纸的比例尺要一致，以确保各图纸之间的协调关系。
五、尺寸规范1. 图纸上的尺寸应准确无误，与实际建筑的尺寸一致。
2. 尺寸的标注应采用明确的标准尺寸，不得模糊或不清晰。
3. 长度、宽度、高度等重要尺寸应进行标注，以确保施工的精确性。
六、图纸保存规范1. 制图过程中应保持图纸清洁，避免弄脏、弄皱或者弄丢。
2. 制图完毕后，应按照标准的分类方法进行整理和保存，方便后续查找和管理。
3. 图纸应保存在干燥、通风、无灰尘的环境中，避免受潮或受损。
总结起来，建筑施工图制图规范主要包括布图规范、标注规范、符号规范、比例规范、尺寸规范和图纸保存规范。
建筑施工图制图与标准
7 拉丁字母、阿拉伯数字与罗马数字的字高，应不小于2.5mm。 8 数量的数值注写，应采用正体阿拉伯数字。各种计量单位凡前面有量值的，均应采用国家颁
布的单位符号注写。单位符号应采用正体字母。
3 图纸的短边一般不应加长，长边可加长，但应符合表2.1.3的规定。
4 图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般A0～A3图纸宜横式使用； 必要时，也可立式使用。
5 一个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面，不含目录及表格所采用 的A4幅面。
2、 标题栏与会签栏 1 图纸的标题栏、会签栏及装订边的位置，应符合下列规定:
2、标题栏应按图2.2.2所示，根据工程需要选择确定其尺寸、格式及分区。签字区应包含实名 列和签名列。涉外工程的标题栏内, 各项主要内容的中文下方应附有译文，设计单位的上方 或左方，应加“中华人民共和国”字样。
3 会签栏应按图2.2.3的格式绘制，其尺寸应为100mm×20mm，栏内应填写会签人员所代表的专 业、姓名、日期(年、月、日)； 一个会签栏不够时，可另加一个，两个会签栏应并列；不 需会签的图纸可不设会签栏。
4 详图的位置和编号，应以详图符号表示。详图符号的圆应以直径为14mm粗实线绘制。详图应 按下列规定编号:
(1） 详图与被索引的图样同在一张图纸内时，应在详图符号内用阿拉伯数字注明详图的编号 (图6.2.4-1)。
（2） 详图与被索引的图样不在同一张图纸内，应用细实线在详图符号内画一水平直径，在上 半圆中注明详图编号，在下半圆中注明被索引的图纸的编号(图6.2.4-2)。

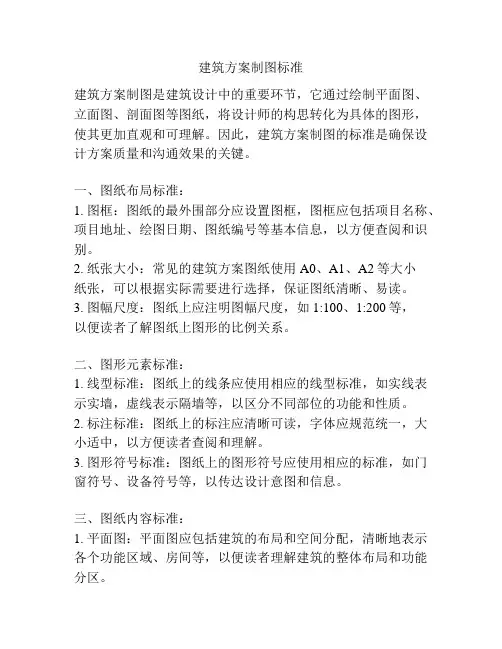

建筑方案制图标准
建筑方案制图标准建筑方案制图是建筑设计中的重要环节，它通过绘制平面图、立面图、剖面图等图纸，将设计师的构思转化为具体的图形，使其更加直观和可理解。
因此，建筑方案制图的标准是确保设计方案质量和沟通效果的关键。
一、图纸布局标准：1. 图框：图纸的最外围部分应设置图框，图框应包括项目名称、项目地址、绘图日期、图纸编号等基本信息，以方便查阅和识别。
2. 纸张大小：常见的建筑方案图纸使用A0、A1、A2等大小纸张，可以根据实际需要进行选择，保证图纸清晰、易读。
3. 图幅尺度：图纸上应注明图幅尺度，如1:100、1:200等，以便读者了解图纸上图形的比例关系。
二、图形元素标准：1. 线型标准：图纸上的线条应使用相应的线型标准，如实线表示实墙，虚线表示隔墙等，以区分不同部位的功能和性质。
2. 标注标准：图纸上的标注应清晰可读，字体应规范统一，大小适中，以方便读者查阅和理解。
3. 图形符号标准：图纸上的图形符号应使用相应的标准，如门窗符号、设备符号等，以传达设计意图和信息。
三、图纸内容标准：1. 平面图：平面图应包括建筑的布局和空间分配，清晰地表示各个功能区域、房间等，以便读者理解建筑的整体布局和功能分区。
2. 立面图：立面图应清晰地表示建筑外立面的形象、材料、窗户、门等要素，以展示建筑的风格和外观表现。
3. 剖面图：剖面图应清晰地表达建筑的空间结构、高度、楼层等主要要素，以展示建筑内部空间的构成和特点。
四、图纸标注标准：1. 尺寸标注：图纸上的尺寸标注应清晰可读，尺寸线与测量结果之间的距离应适中，尺寸数值应正对尺寸线，以便读者准确地获取尺寸信息。
2. 标明材质和材料：图纸上应注明建筑各个部位的材质和材料，以便读者了解建筑的材质特点和施工要求。
3. 标注其他关键信息：根据实际需要，图纸上可以标注建筑的高度、面积等关键信息，以便读者更好地了解建筑的特点和性能。
综上所述，建筑方案制图标准的制定对于建筑设计具有重要的意义。
2024版(完整版)天正建筑CAD制图规范与技巧
03
绘制门窗洞口
在建筑轮廓的基础上，绘制门 窗洞口，注意门窗的定位和尺 寸。
04
完善细部构造
包括阳台、雨篷、台阶等细部 构造的绘制，使立面图更加完 整。
05
添加标注和说明
对建筑立面图中的各元素进行 尺寸标注和文字说明，方便理 解和施工。
06
2024/1/24
20
外墙、屋顶等元素的绘制
外墙绘制
根据建筑设计要求，选择合适的 外墙材料和颜色进行绘制，注意 表达墙体的层次和细节。
景观设计领域
该软件可用于景观规划设计中的地形分析、植物 配置等。
5
天正建筑CAD发展历程
初创阶段
天正建筑CAD最初是基于AutoCAD平台开发的建筑设计插件，后来逐渐发展成为独立
的建筑设计软件。
发展壮大阶段
随着软件功能的不断完善和扩展，天正建筑CAD逐渐在建筑设计领域占据重要地位， 成为行业内知名的建筑设计软件之一。
屋顶绘制
根据屋顶的形式和设计要求，利 用CAD的多段线、圆弧等工具进 行绘制，注意表达屋顶的坡度和 排水方向。
材质填充
使用CAD的填充功能，为外墙和 屋顶等元素添加材质填充，增强 图纸的视觉效果。
2024/1/24
21
立面细部处理及标注
立面细部处理
对建筑立面上的细节部分进行精细处理， 如窗框、窗台、檐口等部分的绘制和表
2024/1/24
4
天正建筑CAD应用领域
建筑设计领域
天正建筑CAD广泛应用于各类建筑设计项目， 包括住宅、公共建筑、商业建筑等。
室内设计领域
天正建筑CAD提供丰富的室内设计元素和工具， 支持室内设计师快速完成设计方案。
ABCD
建筑工程制图规范
建筑工程制图规范建筑工程制图规范是指在建筑设计和施工中，规范化制作和使用专业图纸的一套准则和要求。
以下是一套基本的建筑工程制图规范：一、图纸的纸张规格和图幅封面标准1. 图纸纸张规格一般采用A系列纸张，如A0、A1、A2等。
图纸应采用白纸编制，清晰明亮，纸张应平整，无皱、波纹等缺陷。
2. 图框封面标准应包括项目名称、编制部门、图号、图名、图纸比例、日期、审核和签字等信息。
二、图纸比例1. 建筑平面图一般采用1:100至1:500的比例；立面图一般采用1:50至1:200的比例；剖面图一般采用1:100至1:200的比例。
2. 比例尺应标注在图纸上，并经常检查比例标注是否正确。
三、图例和符号1. 图例应一致、简洁明了，图例中的图符和文字应有一定的大小和粗细要求。
2. 符号应按照国家和地区的标准规定使用，如建筑行业标准、国家标准等。
3. 符号应绘制规范，线条清晰，不得有重影、断线、缺角等情况。
四、线条和字体1. 线条的粗细应适度，避免过粗或过细，保持线条的清晰度。
常用线条的线型应按照标准规定使用，如实线、虚线、点线等。
2. 字体应统一，大小适中，清晰易读。
字体一般采用宋体或等线字体，不得使用艺术字体。
五、图纸格式1. 建筑平面图的编制应按照建筑设计规范要求，包括项目的布局、功能分区、空间尺寸、建筑结构等信息。
2. 立面图应清晰明了，包括建筑物的外立面形象、建筑材料和窗户等装饰元素。
3. 剖面图应能准确表示建筑物的内部结构，包括墙体、柱子、楼梯、管道等。
六、图纸质量要求1. 图纸应经过审核和审查，确保图纸的准确性和合理性。
2. 图纸应规范的保存和归档，并按照施工进度和需要及时更新和补充。
3. 图纸应按照标准的图纸抄写要求进行制作，确保图纸的清晰度和可读性。
七、图纸的编号和归档1. 图纸应按照一定的编号规则进行编制，确保图纸的唯一性和顺序性。
2. 图纸应严格按照项目的建设顺序进行归档，方便查找和使用。
对于已完成的图纸，应按照规定进行归档保存。
CAD建筑室内设计制图规范和技巧
CAD建筑室内设计制图规范和技巧无规矩不成方圆，尤其是在工程建设行业，到处是规范，满眼都是标准。
当然这些都是工程建设的设计施工标准。
一、CAD制图规范1、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
2、常用制图方式常用比例1:1，1:2，1:3，1:4，1:5，1:6，1:10，1:15，1:20，1:25，1:30，1:40，1:50，1:60，1:80，1:100，1:150，1:200，1:250，1:300，1:400，1:5003．细实线:0.1mm填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线:0.1-0.13mm1)室内平面、顶面图中未剖切到的主要轮廓线。
2)建筑构造及建筑装饰构配件不可见的轮廓线。
3)拟扩建的建筑轮廓线。
4)外开门立面图开门表示方式。
5.细点划线:0.1-0.13mm中心线、对称线、定位轴线。
6.细折断线:0.1-0.13mm不需画全的断开界线。
二、打印出图笔号1-10号线宽设置1号红色 0.1mm 6号紫色 0.1-0.13mm2号黄色 0.1-0.13mm 7号白色 0.1-0.13mm3号绿色 0.1-0.13mm 8.9号灰色 0.05-0.1mm 4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm5号深兰色 0.3-0.4mm10号特粗线:1)立面地坪线2)索引剖切符号3)图标上线4)索引图标中表示索引图在本图的短线四、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3.特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸) 字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸) 字高2.5mm(在A3、A4图纸)6.A为索引图号，B-01为索引图纸号，B-01为“”表示索引在本图。
建筑专业制图知识点总结
建筑专业制图知识点总结在建筑设计和施工过程中，制图是至关重要的环节。
通过制图，设计师能够将自己的设计理念呈现出来，施工人员能够准确地理解和执行设计方案。
因此，建筑专业的制图知识是非常重要的。
本文将总结建筑专业制图的基本知识点，包括建筑设计制图、建筑施工制图以及建筑图样的规范和标准。
一、建筑设计制图知识点总结1. 建筑设计制图的基本概念建筑设计制图是建筑设计师将自己的设计理念通过图纸表现出来的过程。
建筑设计制图包括平面图、立面图、剖面图、构造图、细部图等多种图种，通过这些图种，可以清晰地表现出建筑的形态和结构。
2. 建筑设计制图的标准和规范建筑设计制图需要符合一定的标准和规范，以保证图纸的准确性和可读性。
建筑设计制图的标准和规范主要包括《建筑设计制图规范》、《建筑设计图样计数规范》、《建筑设计图样分类规范》等，这些规范规定了建筑设计图样的编制原则、图纸格式、标注要求等内容。
3. 建筑设计制图的技术要求建筑设计制图需要具备一定的技术要求，包括图纸的绘制、标注、编辑等技术。
建筑设计制图需要借助CAD软件来完成，因此，建筑设计师需要掌握CAD软件的基本操作技能，包括绘图命令、修改命令、图层管理、文字编辑等内容。
4. 建筑设计制图的表现方法建筑设计制图的表现方法包括平面图的符号表达、立面图的划线方式、剖面图的切面位置等内容。
建筑设计师需要根据设计方案的特点，选择合适的表现方法来表现建筑的形态和结构。
5. 建筑设计制图的文件管理建筑设计制图的文件管理包括图纸的归档、备份、传输等内容。
建筑设计师需要建立完善的文件管理制度，以保证图纸的安全和有效管理。
二、建筑施工制图知识点总结1. 建筑施工制图的基本概念建筑施工制图是施工单位根据设计图纸进行细化和补充，以便施工人员能够准确地理解和执行设计方案。
建筑施工制图包括施工平面图、配筋图、施工部位图等多种图种，通过这些图种，可以清晰地表现出施工的过程和方法。
2. 建筑施工制图的标准和规范建筑施工制图需要符合一定的标准和规范，以保证图纸的准确性和可读性。
CAD建筑制图的规范及技巧
CAD建筑制图的规范及技巧在建筑设计领域，CAD（计算机辅助设计）建筑制图已经成为不可或缺的工具。
准确、清晰、规范的 CAD 建筑制图不仅能够提高设计效率，还能有效地传达设计意图，减少误解和错误。
接下来，让我们一起深入了解 CAD 建筑制图的规范及技巧。
一、CAD 建筑制图的规范1、图层管理图层的合理设置和管理是 CAD 制图规范的重要基础。
不同的建筑元素，如墙体、门窗、家具等，应分别放置在不同的图层中，并赋予明确的名称和属性。
这样可以方便地控制图形的显示和编辑，提高工作效率，同时也使图形更加清晰易读。
例如，墙体图层可以设置为实线、较粗的线条，门窗图层可以设置为虚线、较细的线条。
在打印或输出图纸时，还可以根据需要选择显示或隐藏某些图层。
2、线型与线宽正确使用线型和线宽能够增强图纸的表现力和可读性。
常见的线型包括实线、虚线、点划线等，每种线型都有其特定的用途。
例如，实线用于表示可见的轮廓线，虚线用于表示不可见的轮廓线，点划线用于表示中心线等。
线宽的设置也很关键，一般来说，墙体、柱子等重要的结构元素应使用较粗的线宽，而门窗、家具等次要元素则使用较细的线宽。
这样可以突出重点，使图纸层次分明。
3、文字标注文字标注是图纸中传达信息的重要手段。
标注的文字应清晰、准确、简洁，字体大小和样式应统一。
一般来说，标注的文字高度不宜过小，以保证清晰可读。
在标注尺寸时，应遵循国家标准和行业规范，尺寸数字应水平放置，字头朝上。
同时，还应注明尺寸的单位和精度。
4、比例与尺寸在绘制 CAD 建筑图时，应根据实际情况选择合适的比例。
常用的比例有 1:50、1:100、1:200 等。
比例的选择应考虑图纸的用途和表达的详细程度。
尺寸标注应准确无误，且与实际尺寸成比例关系。
在标注尺寸时，应注意标注的起点和终点，以及尺寸线的位置和方向。
5、图形布局图纸的布局应合理美观，图框、标题栏、图例等应齐全规范。
图形在图纸中的位置应适中，四周应留有足够的空白，以便于装订和查看。
建筑制图必须掌握的几个小技巧
建筑制图必须掌握的几个小技巧建筑制图是建筑设计的重要环节，负责将设计方案转化为可实施的图纸，体现出设计师的构思和创造力。
在建筑制图的过程中，需要掌握一些小技巧，以确保图纸具有精度和可读性。
下面将介绍几个必须掌握的小技巧。
1. 图纸标注标注是建筑制图中不可或缺的环节。
图纸上需要标注各种尺寸、高度、深度、宽度等信息，以确保建筑物的各个部分尺寸协调，方便建筑施工。
标注需要注明单位，并使用易于理解的标记。
标注还需要注意可读性和准确性。
标注文字大小应该与图纸比例相符合，字迹要清晰，标线不能重叠。
标注应该避免模糊和歧义，以免产生误解。
2. 标题和文件名建筑制图文件数量众多，为方便管理和查找，每个文件应该命名和标注清晰。
文件名建议使用项目名称、文件类型和日期等元素，如“项目名称_图纸名称_日期.dwg”。
标题也是图纸中的必不可少的元素，应该简洁明了，包含图纸的主题和内容。
标题应该以图纸中心和顶部为标准，以方便读者和管理者查找。
3. 图层管理图层管理是制图过程中必须掌握的一个技巧。
在建筑制图中，不同的标注、线条、文字等元素应该分别放在不同的图层内，以方便管理和调整。
例如，可以将所有标注细节放在单独的“标注”图层，将建筑构件放在单独的“构件”图层内。
图层应该有清晰的命名规则，并使用颜色和线宽区分。
这样做可以确保图纸在需要调整和修改时，能够快速准确地进行。
4. 比例和尺寸设置在建筑制图中，比例和尺寸设置是至关重要。
比例可以帮助读者更好地理解图纸，而标注尺寸可以确保各部分设计符合实际施工需求。
在确定比例时，要根据图纸内容和纸张大小，考虑读者的需求。
建议使用标准比例，如1:50或1:100。
对于特殊建筑部位，可以考虑使用更大的比例。
标注和尺寸设置需要遵循国家和行业标准，以确保具有可比性和准确性。
同时，应该注意使用一致的标准和格式，以免产生误解。
总之，建筑制图是建筑设计中不可或缺的环节。
通过掌握上述小技巧，可以提升制图的精度和可读性，确保图纸与设计方案的一一对应。
建筑制图标准
建筑制图标准建筑制图标准是指在建筑设计过程中所遵循的一系列规定和要求。
这些标准旨在确保建筑设计与施工的质量、安全和可持续性。
一、建筑制图标准要求的内容建筑制图标准要求包括建筑平面布置图、剖面图、立面图、细部图等。
具体要求如下：1. 建筑平面布置图：该图是建筑设计的基础，要求准确表达建筑的功能布局、空间关系和尺度比例。
图中应包括墙体、门窗、阳台、楼梯等基本元素的位置和尺寸，同时要注明各个功能区域的用途。
2. 剖面图：该图是建筑物各部分的纵向截面图，用于显示建筑的结构与细节。
剖面图要求准确表达建筑物的高度、层数、楼板厚度、屋顶形式等。
同时，剖面图中还需标注墙体厚度、构造细节、穿越设备管道等信息。
3. 立面图：该图是建筑物外立面的展示图，用于呈现建筑物的外观形象和材料。
立面图要求准确表达建筑物的立面风貌、立面材料、开口位置和尺寸等细节。
4. 细部图：该图是建筑物各部分细节的放大图，用于表达建筑物的构造和施工要求。
细部图应标注材料、尺寸、连接方式等具体细节，以确保施工的准确性和质量。
二、建筑制图的标准化机构建筑制图标准化机构主要有国际标准化组织（ISO）、国家标准化机构（如中国国家标准认证委员会）、行业协会（如中国建筑学会）等。
这些机构制定的标准被广泛应用于建筑实践中，以确保建筑制图的一致性和可靠性。
三、建筑制图标准的重要性建筑制图标准的重要性体现在以下几个方面：1. 提高设计质量：建筑制图标准要求准确表达建筑设计意图，避免设计上的模糊和不清晰，从而提高设计质量。
2. 保证安全性：建筑制图标准要求标明建筑物的结构和细部，以确保建筑物的安全性和稳定性。
设计师需要按照标准制定合理的结构和细节，以防止建筑物发生事故。
3. 促进协作：建筑制图标准要求设计师在设计阶段就提供准确的信息，方便后续工程的施工和监督。
这有助于设计师与其他专业人员的有效协作，提高建筑工程的效率。
4. 促进可持续发展：建筑制图标准要求考虑建筑物的能源消耗、环境影响等因素，以促进可持续发展。
建筑结构制图标准
建筑结构制图标准
一、建筑结构制图标准
建筑结构制图即建筑结构绘图，是指通过图表形式表现建筑结构的特性，让它具有可视化、易于理解功能。
在进行建筑结构制图之前，首先要熟悉相关绘图规范和标准，以保证绘制的结构制图具有完整性和可操作性。
1、图例及比例的确定
建筑结构绘图的图例必须严格按照规定的建筑结构以及相应的部件标准进行规定，绘图时还必须确定合适的比例，以保证图纸上所绘制结构的比例和实际尺寸一致，使得绘图时表达的更具可操作性。
2、标注标准的确定
结构制图的标注必须依据 GB50017-2017 建筑设计防火标准中的结构标注规范，其中包括公制量度标注，部件三视图标注，材料及墙体标注等，要求结构制图者明确标注的内容和表达方式，并要求标注应符合建筑设计规范及图纸编制管理规定，使标注表达严谨，准确传达设计意图。
3、要求结实
建筑结构制图要求图纸具有几何精度，以保证建筑结构制图结果严格符合相关结构验收规范要求，使建筑设计能够得到准确、准确表达，且能够满足建筑施工的要求，保证施工质量。
二、建筑结构制图的重要性
建筑结构的图纸能够精确地表达建筑设计的意图，使我们能够更好地理解建筑设计的要求、完成有效的建筑设计工作。
而正确的建筑结构图纸，不仅能够让施工人员更直观地了解建筑设计要求和细节，还能够帮助施工人员进行更有效的现场施工，从而避免由于设计原因而产生的施工缺陷，最终达到质量可靠、施工效率优良的目的。
综上所述，建筑结构制图标准就是要按照 GB50017-2017 建筑设计防火标准的规定，根据建筑结构的特性，结合图例、比例以及绘制
要求，准确、完整地将建筑结构绘图表示出来，以保证有效传达设计意图、达成施工质量目标。
建筑结构制图标准(2024)
图纸应按照一定比例绘制，确 保图纸与实际建筑物的一致性
。
8
常用术语解析
标高
尺寸线
指建筑物各部分的高度，通常以米为单位 表示。
用于表示建筑物各部分的尺寸，通常包括 总尺寸、分尺寸和细部尺寸等。
剖面图
详图
假想用一个或多个垂直于外墙轴线的铅垂 剖切面，将房屋剖开，所得的投影图，称 为剖面图。简称剖面。
建筑结构制图的实例分析
通过多个实际案例的分析，深入探讨了建筑结构制图中应注意的问题和解决方法，提高了 学员的实践能力和解决问题的能力。
28
未来发展趋势预测
2024/1/25
数字化和智能化技术的应用
随着科技的不断进步，数字化和智能化技术将在建筑结构 制图中得到更广泛的应用，如BIM技术的推广和应用将进一 步提高制图的效率和准确性。
23
优秀建筑结构制图案例展示
2024/1/25
01
案例一
某高层办公楼建筑结构制图。该案例展示了高精度、高细节的建筑结构
制图，包括基础平面图、楼层平面图、立面图、剖面图等，充分表达了
建筑结构的复杂性和精细度。
02
案例二
某大型商业综合体建筑结构制图。该案例通过清晰的层次和准确的标注
，展示了商业综合体复杂的空间关系和建筑结构特点，为施工提供了详
为了统一建筑结构制图规则，保证建筑结构制图质量，提高 制图效率，做到图面清晰、简明，符合设计、施工、存档的 要求，适应工程建设的需要，制定本标准。
建筑结构制图标准是建筑结构设计与施工的重要技术文件， 是建筑结构工程师进行技术交流的语言，是建筑结构设计与 施工的依据。
4
适用范围和对象
本标准适用于建筑工程中各种新建、 改建、扩建项目的建筑结构专业制图 。
建筑制图标准
建筑制图标准建筑制图标准是指在建筑设计和施工过程中，为了实现统一的技术交流和信息传递，制定的一套规范和标准。
建筑制图标准的制定有助于提高设计师和施工人员的协同工作效率，减少误解和产生错误的可能性。
下面是关于建筑制图标准的主要内容。
1. 统一图纸格式：建筑制图标准要求使用统一的图纸格式，包括图纸尺寸、图框和字体规范等。
常用的图纸尺寸有A0、A1、A2等，图框包括标题栏、比例尺和图例等。
2. 符号和缩写：建筑制图标准规定了一套统一的符号和缩写，用来表示建筑设计和施工中常用的元素和构件。
例如，框架结构可用简化的方框符号表示，钢筋则可用不同形状的符号表示。
缩写通常用于图纸上注解和标识各种构件和材料。
3. 图形表示：建筑制图标准规定了建筑设计中常见的图形表示方法，包括平面图、立面图、剖面图和立体图等。
这些图形可以直观地展示建筑物的外观和内部结构。
4. 标注和尺寸：建筑制图标准规定了标注和尺寸的方法和规范。
标注是指在图纸上添加文字和符号，用来说明各种构件和材料的特性和要求。
尺寸是指对各种构件和材料的尺寸进行准确的测量和标注。
5. 图纸分类和编号：建筑制图标准规定了图纸的分类和编号方法。
图纸分类通常按照设计阶段和专业性进行，例如结构图、电气图和给排水图等。
图纸编号通常按照一定的规则和层次结构进行，以便于查找和管理。
6. 文件管理和归档：建筑制图标准规定了图纸和文件的管理和归档方法。
包括建立文件索引、建立档案库、定期备份和保管等。
文件管理和归档的目的是确保图纸和文件的安全性和可靠性，便于查阅和使用。
总之，建筑制图标准是建筑设计和施工过程中必不可少的规范和标准。
它能够提高工作效率，保证设计和施工质量，为各个专业人员提供准确的信息和指导。
因此，建筑制图标准的制定和遵守是建筑行业中非常重要的一项工作。
建筑制图标准和规范
建筑制图需遵循结构专业提供的 相关标准和规范，确保建筑物在
结构方面的合规性和安全性。
与给排水专业的关系
给排水专业负责提供建筑制图所需的给水、排水、消防等系统的设计和布局，以满 足建筑物的使用功能和安全要求。
给排水专业需根据建筑制图的要求，进行管道系统和设备的详细设计，并提供相应 的给排水施工图。
建筑制图需遵循给排水专业提供的相关标准和规范，确保建筑物在给排水方面的合 规性和安全性。
THANKS FOR WATCHING
感谢您的观看
06
建筑制图实例分析
住宅楼建筑制图实例
总结词
住宅楼建筑制图实例是建筑制图中最常见的类型之一 ，其标准规范包括平面图、立面图、剖面图等。
详细描述
住宅楼建筑制图实例需要遵循国家建筑制图标准和规 范，包括建筑平面图、立面图、剖面图、楼梯详图等 。在绘制过程中，需要明确标注各个房间的用途、面 积、门窗位置等信息，同时还需要根据建筑物的实际 情况绘制楼梯、阳台、屋顶等部位。此外，在住宅楼 建筑制图实例中，还需要考虑节能、环保等方面的因 素，以满足国家相关标准和规范的要求。
03
建筑构造及配件的Βιβλιοθήκη 示 方法建筑构造的表示方法
平面图
显示建筑物的平面布局，包括各房间、走廊、楼 梯等，用于表示建筑物在水平面上的投影。
立面图
显示建筑物的立面外观，包括墙面、门窗、阳台 等，用于表示建筑物在垂直面上的投影。
剖面图
通过剖切建筑物的一部分来展示内部构造，用于 表示建筑物内部的空间关系和结构。
03
02
准确性
图纸上的尺寸、标注等信息应准确 无误，符合实际要求。
美观性
图纸的布局和排版应美观大方，符 合视觉审美要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
比例注写在图名的右侧
•
2 立面图的绘制
•
2.1图线
地坪线、外轮廓线、主要建筑体块轮廓、其他图线
•
•
•
2.1图线
地坪线、外轮廓线、主要建筑体块轮廓、其他图线
•
2.2标高
•
2.2.1标高符号
标高符号应以等腰直角三角形表示，按图所示形式用细实线绘制 ，如标注位置不够，也可以按如所示形式绘制
建筑制图技巧与标准
•
建筑制图
平面图 立面图 剖面图 总平面图
•
1 平面图 的绘制
•
1.1 图线 1.1.1图线宽度
图线宽度B，宜从下列线宽系列中选取：2.0、1.4、1.0、0.7、0.5、
0.35mm。
•
•
1.1.2图线绘制要求
虚线、单点长画线的线段长度和间隔宜相等。 单点长划线或双点长画线两端不应是点。点画线与线相接应是线
•
1.2.3尺寸的排列与布局
尺寸宜标注在图样轮廓以外，不宜与图线、文字及符号等相交。
互相平行的尺寸线应从被注 写的图样轮廓线由近及远整齐 排列，较小尺寸应离轮廓线较 近，较大尺寸应离轮廓线较远。
•
平行排列的尺寸线的间距，宜为7-10mm，并应保持一致。
•
1.3比例
图样的比例，应为图形与实物相对应的线性尺寸之比。 比例大小是指其比值大小。如1：50大于1：100.
•
2.3尺寸标注
•
3 剖面图的绘制Leabharlann •3.1剖切符号•
3.1剖切符号的组成
剖视的剖切符号应由剖切位置线及投射方向组成，均以粗实线绘 制。
剖切位置线的长度宜为6-8mm，投射方向线应垂直于剖切位置线， 长度应短于剖切位置线，宜为4-6mm。
•
剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、由下 至上连续编排，并应注写在剖视方向线的端部。
图样上的尺寸单位，除标高及总平面以米为单位意外，其他必须 以毫米为单位。
•
尺寸数字标注规定 其他尺寸数字的方向应按图（a）的规定注写。若尺寸数字在30度
倾斜区内，宜按图（b）的形式注写。
•
尺寸数字
•
尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部，如没 有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧 ，中间相邻的尺寸数字可错开注写。
•
标高符号的尖端应指向被注高度的位置。尖端一般应向下，也可 向上。标高数字应注写在标高符号的左侧或右侧。
•
标高数字以米为单位，注写到小数点以后第三位。在总平面图中 ，可注写到小数点以后第二位。
零点标高应注写成±0.000，正数标高不注“+”，负数标高应注“-”， 例如3.000，-6.000.
•
需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编 号。
•
建构筑物剖面图的剖切符号宜注在±0.00标高的平面图上。
•
3.2剖面图线型
•
3.3标高与标注
•
4 总平面图的绘制 建筑物与周边环境
•
4.1指北针
指北针的形状宜如图所示，其圆的直径宜为24mm，用细实线绘制 ；
指针尾部的宽度宜为3mm， 指针头部应注“北”或“N”字。
•
尺寸线
尺寸线应用细实线绘制，应与被注长度平行。图样本身的任何图 线均不得用作尺寸线。
•
尺寸起止符号
尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线 成顺时针45度角，长度宜为2-3mm。
直径、半径、角度、弧长的尺寸起止符号，宜用箭头表示。
•
1.2.2尺寸数字
图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。
段交接 虚线与其他图线交接时应是线段交接。 图线与文字数字或符号重叠时，应首先保证文字清晰。
•
1.2尺寸标注
平面图
•
1.2.1尺寸界限、尺寸线、尺寸起止符号
图样上的尺寸，包括尺寸界线、尺寸线、尺寸起止符号和尺寸数 字。
•
尺寸界限
尺寸界限应用细实线绘制，一般应与被注长度垂直，其一端应离 开图样轮廓线不小于2mm，另一端宜超出尺寸线2-3mm
需用较大直径绘制指北针时， 指针尾部宽度宜为直径的1/8.
•
推荐购买的标准：
《房屋建筑制图统一标准》GB/T50001-2001
