第3章创成式外形风格造型设计(GSD)CATIA V5的创成式外形风格造型设计模块包括(GSD)线框和曲面造型功能的组合,它为用户提供了一系列功能强大、使用方便的工具集以建立和修改复杂外形设计所需的各种曲面。
创成式外形风格造型设计采用基于特征的设计方法和全相关技术,在设计过程中能有效地捕捉设计者的设计意图,因此,极大地提高设计质量与效率,为后续设计更改提供强有力的技术支持。
3.1 相关的图像菜单CATIA V5的创成式外形风格造型设计模块由如下图标菜单组成:线框(Wireframe)、曲面(Surfaces)、几何操作图像菜单(Operations)、分析图像菜单(Analysis)、约束图像菜单(Constraints)、规则图像菜单(Law)、工具图像菜单(Tools)和复制图像菜单(Replication)。
3.1.1 线框(Wireframe)线框造型是构造曲面的基础,其功能的好坏直接影响曲面造型的能力。
CATIA V5为用户提供了丰富的线框造型功能。
Point 创建点Point & Planes Repetition创建多点/平面Extremum创建极值元素Polar Extremum创建极坐标极值元素Line 创建直线Polyline创建折线Plane创建平面Planes between在两平面之间创建多个平面Circle创建圆Conic创建圆锥线Spiral创建平面螺旋线Spline创建样条线Helix创建螺旋线Spine创建脊骨曲线Corner创建拐角Connect curve创建桥接线Parallel curve创建平行线Projection创建投影线Combine创建组合投影线Reflect lines创建反射线Intersection创建交线3.1.2 曲面(Surfaces)曲面造型广泛应用于汽车外形、模具型面等设计上。
CA TIA V5为用户提供了丰富而实用的曲面造型功能(如下所示)。
catia创成式曲面外形设计实例
§2 CATIA V5R20零件特征修饰
2.创建线框
(9)创建曲线:螺旋曲线
有拔模斜度
§2 CATIA V5R20零件特征修饰
3.曲线的曲率分析
例1.圆周螺旋线
1
2
3
4
例2. 螺旋灯管曲线
1 3
2 4
5
6
7
8 9
§2 CATIA V5R20零件特征修饰
三维软件-CATIA
第五章 CATIA V5R20 创成式外形设计
§1 CATIA V5R20创成式外形设计用户界面 §2 CATIA V5R20创建线框 §3 CATIA V5R20创建曲面 §4 CATIA V5R20编辑曲面 §5 CATIA V5R20曲面的圆角及转化实体
§1CATIA V5R20创成式外形设计用户界面
例5. 饮料瓶
例4. 饮料瓶
1
例6. 盖子
例5. 盖子
4.创建曲面
5. 创建偏移曲面:一般偏移
§2 CATIA V5R20零件特征修饰
4.创建曲面
5. 创建偏移曲面:可变偏移
§2 CATIA V5R20零件特征修饰
4.创建曲面
5. 创建偏移曲面:粗略偏移
§2 CATIA V5R20零件特征修饰
4.创建曲面
6. 创建扫掠曲面
§2 CATIA V5R20零件特征修饰
(7)创建偏置曲线
§2 CATIA V5R20零件特征修饰
2.创建线框
(8)创建二次曲线:圆
§2 CATIA V5R20零件特征修饰
2.创建线框
(8)创建二次曲线:圆角
§2 CATIA V5R20零件特征修饰

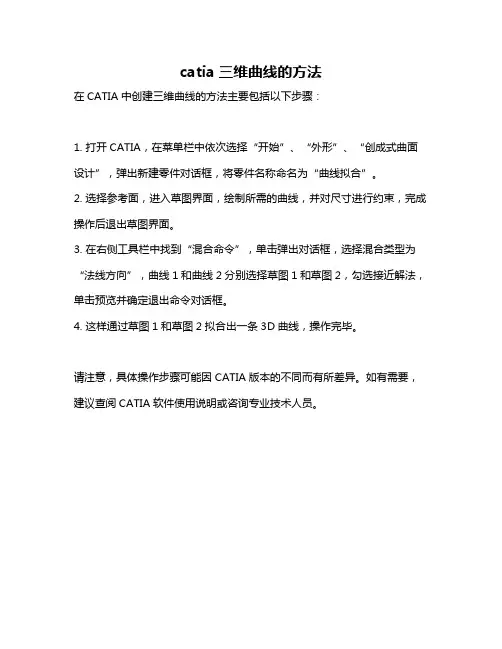

catia三维曲线的方法
catia三维曲线的方法
在CATIA中创建三维曲线的方法主要包括以下步骤:
1. 打开CATIA,在菜单栏中依次选择“开始”、“外形”、“创成式曲面设计”,弹出新建零件对话框,将零件名称命名为“曲线拟合”。
2. 选择参考面,进入草图界面,绘制所需的曲线,并对尺寸进行约束,完成操作后退出草图界面。
3. 在右侧工具栏中找到“混合命令”,单击弹出对话框,选择混合类型为“法线方向”,曲线1和曲线2分别选择草图1和草图2,勾选接近解法,单击预览并确定退出命令对话框。
4. 这样通过草图1和草图2拟合出一条3D曲线,操作完毕。
请注意,具体操作步骤可能因CATIA版本的不同而有所差异。
如有需要,建议查阅CATIA软件使用说明或咨询专业技术人员。
catia,方程式曲面
CATIA(Computer-Aided Three-Dimensional Interactive Application)是一款由法国达索系统公司开发的高级CAD/CAM/CAE软件,广泛应用于汽车、航空、船舶、机械等领域。
在CATIA中创建方程式曲面,可以按照以下步骤进行:
1.打开CATIA软件,进入“创成式曲面设计”工作台。
2.在“草图”模式下,创建所需的曲线或点集,这些曲线或点集将成为构建曲面所
需的边界条件。
3.在“曲面”模式下,选择“通过方程创建曲面”命令。
4.在弹出的对话框中,输入曲面的方程式,可以选择不同的坐标系(如笛卡尔坐
标系、柱坐标系等)和参数化类型。
5.根据需要调整方程式中的参数,观察曲面的变化,直到得到所需的曲面形状。
6.确认创建的曲面,保存并关闭对话框。
需要注意的是,在使用CATIA进行曲面设计时,需要具备一定的数学和几何知识,以及对CATIA软件的操作熟练度。
同时,在进行复杂的曲面设计时,可能需要反复调整参数和边界条件,以达到最佳的曲面形状和精度要求。
CATIA航空产品设计与制造课件:曲面设计
定子叶片 ➢ 二次曲线类轮廓扫描
按照确定二次曲线轮廓的方式,它又分为四种子类型: (1)两条导线和切面控制以及一个参数值,见图7-63。 (2)三条导线和切面。 (3)四条导线和切面。 (4)五条导线。
图7-63 二次曲线类型扫描曲面实例
定子叶片
2.6 填补
图标 的功能是以选择的曲线作为边界围成一个曲面。单击该图标, 弹出图7-64所示对话框,在Boundary域连续输入曲线或已有曲面的边界, 即可生成填充曲面。对话框中各项含义如下: (1)Boundary列表框:输入曲线或已有曲面的边界。 (2)AddAfter:单击此按钮,在选取的边界后增加边界。 (3)AddBefore:单击此按钮,在选取的边界前增加边界。 (4)Replace:单击此按钮,替换选取的边界。 (5)Remove:单击此按钮,去掉选取的边界。 (6)Replace Support:单击此按键,替换选取边界的支撑曲面。
(4)一条导线、一个参考曲面、一个角度值和两个外延值。
(5)一条导线、一个和扫描面相切的参考曲面
定子叶片 ➢ 圆或圆弧类轮廓扫描
按照确定圆或圆弧轮廓的方式,它又分为四种子类型: (1)三条导线。 (2)两条导线和半径值。 (3)一条中心线和两个角度值。 (4)一条中心线和半径值,见图7-62。
图7-62圆弧类型扫描曲面(第四子类)
定子叶片
2.4 等距
图标 的功能是生成等距曲面。等距曲面是产生一个或几个和曲面对 象间距等于给定值的曲面的方法。单击该图标,弹出图7-59所示对话框。对 话框中各项含义如下: (1)Surface:输入一个曲面。 (2)Offset:输入距曲面的间距值。 (3)Reverse Dir:单击此按键,改变成在原曲面的另一侧生成等距曲面。 (4)Both sides:单击此按钮,在原曲面的两侧生成等距曲面。 (5)Repeat object after OK:单击此按钮,可以重复使用等距曲面命令, 产生间距相同的几个等距曲面,在特征树上产生一个新的Openbody,存放产 生的等距曲面。
catia创成式曲面设计实例
Catia创成式曲面设计实例1. 概述Catia是一款广泛应用于制造业的三维设计软件,其中的曲面设计功能十分强大。
曲面设计在产品设计中占据着重要地位,能够满足复杂曲面形状的设计需求。
本文将以Catia软件为工具,结合实际案例,介绍创成式曲面设计的基本原理和具体实例。
2. 曲面设计的基本原理曲面设计是对物体表面形状的设计和加工。
创成式曲面设计是指通过定义曲线和曲面边界条件,来生成复杂曲面的过程。
在Catia软件中,创成式曲面设计主要包括以下几个步骤:2.1 曲线设计在进行曲面设计之前,需要先设计出满足要求的曲线。
在Catia中,可以通过曲线工具绘制各种类型的曲线,如直线、圆弧、样条曲线等。
这些曲线将成为后续曲面设计的基础。
2.2 曲面创建在获得了满意的曲线后,可以利用Catia中的曲面创建工具来生成曲面。
通过定义曲线的边界条件,可以创建出各种形状的曲面,如圆柱、球面、双曲面等。
2.3 曲面编辑生成曲面后,可能需要对曲面进行进一步编辑和调整,以满足设计要求。
Catia提供了丰富的曲面编辑工具,可以对曲面进行平移、旋转、拉伸等操作,使得曲面的形状更加精确。
2.4 曲面连接在实际的产品设计中,往往需要将多个曲面进行连接,形成完整的产品外形。
Catia提供了丰富的曲面连接工具,可以实现曲面之间的无缝连接,使得整体外形更加流畅。
3. 创成式曲面设计实例下面将通过一个实际的案例,介绍Catia中创成式曲面设计的具体应用。
3.1 案例背景某汽车设计公司需要设计一款新型轿车的车身外形。
车身外形由多个复杂曲面组成,需要使用创成式曲面设计来实现。
3.2 曲线设计设计师利用Catia中的曲线工具,绘制出轿车的侧面、前面和后面的轮廓曲线。
这些曲线将成为后续曲面设计的基础。
3.3 曲面创建利用绘制的曲线,设计师使用Catia中的曲面创建工具,生成了轿车的车身曲面。
在创建过程中,需要根据曲线的边界条件和设计要求,定义曲面的形状和参数。
CATIAV教程 创成式外形设计(与“曲面”有关优秀PPT文档)
8.3.6 创建桥接曲面
【桥接曲面】工具,是在两个线框元素之间扫描生成曲面的工具。单击该工 具按钮,系统弹出桥接曲面定义对话框,该对话框的内容如下所述:
【第一曲线】文本框定义第一条桥接曲线,可以封闭也可以开放; 【第一支持面】文本框定义第一条曲线所在的平面;
【第二曲线】文本框定义第二条桥接曲线,可以封闭也可以开放; 【第二支持面】文本框定义第二条曲线所在的平面; 【基本】选项卡用于设置连续点和修剪支持面 【张度】选项卡用于设置桥接曲面与两个支持面的张度; 【闭合点】选项卡用于设置两条曲线闭合的点;
1.轴线 2.折线
1-8
第8页,共36页。
8.2.3 投影(Projection)
【线框】工具栏上的【投影】工具是根据曲线投影或连接来 创建曲线,单击【投影】工具右下黑色三角,展开【投 影-混合】工具栏,如图所示,该工具栏包含投影、混合 、反射线三个工具。
1.投影(Projection) 2.混合(Combine) 3.反射线(Reflect line)
1-9
第9页,共36页。
8.2.4 相交
【相交】工具,是多个相交元素间创建新的相交元素,可以是曲线、曲面或实体。
下面以创建两个曲面相交线为例,讲解【相交】工具的使用方法,具体操作步骤如下所 示:
(1)单击【线框】工具栏上的【相交】工具按钮,系统弹出相交定义对话框。 第一元素和第二元素文本框:单击文本框,选择相交元素,都可以选择多个元素,选择的元素可以是线、
1-4
第4页,共36页。
8.1.2 创成式外形设计工具栏介绍
在创成式外形设计模块中提供了9组外形设计工具栏,利用 该工具栏可以完成各种形状的曲面设计。该模块中提供 了线框、曲面以及对曲面进行修饰变换等功能的工具。
catia创成式曲面设计 提取命令的使用方法
catia创成式曲面设计提取命令的使用方法
使用CATIA创成式曲面设计的提取命令,可以提取实体模型中的曲面,以便进行单独的编辑和操作。
以下是提取命令的使用方法:
1. 打开CATIA软件,并打开需要曲面操作的模型零件。
2. 进入创成式外形设计模块。
在开始菜单栏选择“开始-形状-创成式外形设计”(CATIA的曲面应用模块很多,各有特点,一般都是互相切换使用,其中最常用的就是创成式)。
3. 在右侧工具栏中寻找“提取”命令,鼠标左键单击命令按钮。
4. 在要提取的元素一栏中,用鼠标选择实体的外表面,面会以绿色加深来显示。
5. 单击“预览并确定”,退出命令对话框,实体的外表面就被提取出来。
6. 隐藏所有坐标平面以及实体,将提取的面单独显示出来,在树形结构图中查看提取的外表面特征。
以上步骤仅供参考,如需了解更多信息,建议访问CATIA官网或咨询专业人士。
CATIA创成式曲面设计经典收藏
小节目录 | 章目录
19
线架设计
直线工具
案例
以下主讲曲线切线的创建,它在直线创建中是比较典型的。
支持面的作用是,创建 的直线将始终平行于支 持面。这个工具算法是 将曲线投影到支持面上, 然后计算过一个点且平 行投影线的直线。
小节目录 | 章目录
20
线架设计
轴线工具
案例
轴线工具可以根据所选元素自动侦测并创建元素的对称轴线、旋转轴线。
线架设计
投影线
案例
投影线就是按照一定的方向将曲线投影于一个支持面上。例如在作曲面切割时经常将一个草图
轮廓投影于一个复杂曲面上,用投影线作曲面切割。
提示
1. 系统默认投影方向为投影曲线的法线方向,用户也可以自定义 一个方向进行投影;
2. 当一个曲率连续的曲线投影后生成曲线由于曲面变化可能就不 是曲率连续的了,可以通过光顺选项光顺投影线。
小节目录 | 章目录
13
线架设计
点工具
案例
以下只重点介绍曲线上点的创建方法,它在点创建中是比较典型、复杂的。
曲线上的距离指距离参考点 弧长距离
曲线上长度比率指以曲线弧 长的白分比定义距离,如果 选50%,则为曲线中点
参考点默认是曲线端点,也 可以是自己定义
小节目录 | 章目录
14
线架设计
点面复制
沿不同支持面得到平行线不同
提示: 在平行中运用法则曲线,能得到一些复杂曲线。其概念就是平行偏 移量不再是一个常数,而是一个随法则线变化的变量。
小节目录 | 章目录
41
线架设计
3D曲线偏移
案例
3D曲线偏移主要是根据拔模方向来进行曲线偏移。3D曲线的偏移方向与拔模方向垂直。
CAtia_创成式曲面设计_Bottle
CATIA创成式曲面设计_GSD_Bottle ->最后生成瓶盖的结果:
1.绘制草图:
YZ为草图平面,绘制草图1:1/4圆弧,R=64
●ZX为新的草图平面,绘制草图2: 70度圆弧,R=20
●继续以ZX为草图平面,绘制草图3: 直线段
2.创建曲面:
●Sketch1为拉伸轮廓,创建拉伸曲面Extrude.1:
●Sketch2为拉伸轮廓,创建拉伸曲面Extrude.2:
●Sketch3为轮廓,Z轴为旋转轴,创建旋转曲面Revolute.1:
3.曲面操作:
使用修剪Trim命令,修剪拉伸曲面Extrude.1和旋转曲面Revolute.1,生成Trim.1:
●使用分割Split命令,修剪拉伸曲面Extrude.2,生成Split.1:
●曲面延伸Extrapolate,将Split.1沿下部边线延伸至与Trim.1相交,生成Extrapol.1:
●继续曲面延伸Extrapolate,将Split.1沿上不边线延伸至与Trim.1相交,生成Extrapol.2:
●调用修剪命令Trim,修剪Trim.1和Extrapol.2,生成Trim.2:
●修剪后的结果:
●倒圆角:使用可变圆角功能Variable Fillet,定义两侧圆角分别为20和10,如图:
●倒圆角:边倒圆功能Edge Fillet,定义圆角分别为5,如图:
●镜像:以ZX平面为基准面做镜像,结果如图:
●结合:Join,将生成的镜像元素结合为一个曲面文件;
重复景象和结合,最后声成结果:
以下为工艺分析:。
CATIA曲面设计
38
5.2 线框创建
平行曲线
平行曲线就是在某个支持面上作3D曲线的平行线。 C_5_PPT_1_SourceFile_29
沿不同支持面得到平行线不同
在平行中运用法则曲线,能得到一些复杂曲线。其概念就是平行偏 移量不再是一个常数,而是一个随法则线变化的变量。
39
5.2 线框创建
3D曲线偏移
46
5.3 曲面创建
偏置曲面(1/4)
C_5_PPT_1_SourceFile_35
曲面的偏置用于创建一个或者多个现有面的偏置曲面,方向是沿着曲面的法线方向。偏置有三
个工具他们有不同的功能。
一般偏置
可变偏移
粗略偏移
47
5.3 曲面创建
偏置曲面(2/4)
一般偏置
当有些曲率变化复杂的曲面会出现用偏移工具无法偏移的情况,可 以在偏移中要移除的子元素中加入无法进行偏移的子面 。
48
5.3 曲面创建
偏置曲面(3/4)
可变偏置
49
5.3 曲面创建
偏置曲面(4/4)
粗略偏置,对于曲面进行大致的偏移,创建与初始曲面近似的曲面。
给定偏差值越大,曲面变形也越大。
50
5.3 曲面创建
扫掠曲面(1/23)
沿着一条或者多条引导线移动一条轮廓线而成的曲面。其中引导线可以使开放曲线也可以是闭
一般点的创建(3/7)
点在平面上 C_5_PPT_1_SourceFile_2
9
5.2 线框创建
一般点的创建(4/7)
点在曲面上 C_5_PPT_1_SourceFile_2
右键可 选择方 向类型
依附曲面
默认为中间点
10
