(整理)几种双绞线的制作方法.
RJ-45接头双绞线的制作
双绞线的制作方法接线标准，其中双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。
而双绞线的连接方法也主要有两种，分别为直通线缆以及交叉线缆。
简单地说，直通线缆就是*头两端都同时采用T568A标准或者T568B的接法，而交叉线缆则是*头一端采用T586A 的标准制作，而另一端则采用T568B标准制作，即A*头的1、2对应B*头的3、6，而A*头的3、6对应B*头的1、2。
T568A标准描述的线序从左到右依次为：T568B标准描述的线序从左到右依次为：而在什么情况该做成直通线缆，而交叉线缆又该用在什么场合呢？接下来，简单列举一下。
1. 直通RJ-45接头的制作第1步：用双绞线网线钳（当然也可以用其它剪线工具）把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。
如下图所示。
当然也可使用专门的剥线工具来剥皮线。
第2步：剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。
先把4对芯线一字并排排列，然后再把每对芯线分开（此时注意不跨线排列，也就是说每对芯线都相邻排列），并按统一的排列顺序（如左边统一为主颜色芯线，右边统一为相应颜色的花白芯线）排列。
注意每条芯线都要拉直，并且要相互分开并列排列，不能重叠。
然后用网线钳垂直于芯线排列方向剪齐（不要剪太长，只需剪齐即可），如下图所示。
自左至右编号的顺序我们定为“1.2.3.4.5.6.7.8”。
第3步：左手水平握住*头（塑料扣的一面朝下，开口朝右），然后把剪齐、并列排列的8条芯线对准*头开口并排插入*头中，注意一定要使各条芯线都插到*头的底部，不能弯曲（因为*头是透明的，所以可以从*头有卡位的一面可以清楚地看到每条芯线所插入的位置）。

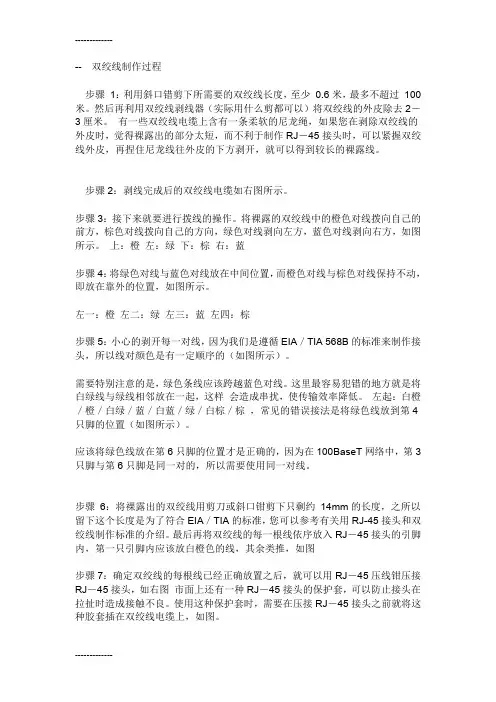

(整理)双绞线制作过程
-- 双绞线制作过程步骤1：利用斜口错剪下所需要的双绞线长度，至少0.6米，最多不超过100米。
然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米。
有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。
步骤2：剥线完成后的双绞线电缆如右图所示。
步骤3：接下来就要进行拨线的操作。
将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如图所示。
上：橙左：绿下：棕右：蓝步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如图所示。
左一：橙左二：绿左三：蓝左四：棕步骤5：小心的剥开每一对线，因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。
需要特别注意的是，绿色条线应该跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕，常见的错误接法是将绿色线放到第4只脚的位置（如图所示）。
应该将绿色线放在第6只脚的位置才是正确的，因为在100BaseT网络中，第3只脚与第6只脚是同一对的，所以需要使用同一对线。
步骤6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准，您可以参考有关用RJ-45接头和双绞线制作标准的介绍。
最后再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推，如图步骤7：确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ－45接头，如右图市面上还有一种RJ－45接头的保护套，可以防止接头在拉扯时造成接触不良。
使用这种保护套时，需要在压接RJ－45接头之前就将这种胶套插在双绞线电缆上，如图。
网线做法分类
网线做法分类色环：黑、棕、红、橙、黄、绿、蓝、紫、灰、白局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
网线常用的有：双绞线、同轴电缆、光纤等。
双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（ＳＴＰ）和非屏蔽双绞线（ＵＴＰ）。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（ＵＴＰ-Unshielded Twisted pair）作为布线的传输介质来组网。
ＵＴＰ网线由一定长度的双绞线和ＲＪ４５水晶头组成。
双绞线由８很不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
在ＥＩＡ／ＴＩＡ－５６８标准中，将双绞线按电气特性区分为：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上的。
做好的网线要将ＲＪ４５水晶头接入网卡或ＨＵＢ等网络设备的ＲＪ４５插座内。
相应地ＲＪ４５插头座也区分为三类或五类电气特性。
ＲＪ４５水晶头由金属片和塑料构成，制作网线所需要的ＲＪ一４５水晶接头前端有８个凹僧，简称“ＳＥ”（Position，位置）。
凹槽内的金属触点共有８个，简称“8Ｃ”（Contact，触点），因此业界对此有“8Ｐ8Ｃ”的别称。
特别需要注意的是ＲＪ４５水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是１～８，序号对于网络连线菲常重要，不能搞错。
双绞线的最大传输距离为１００ｍ。
如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装４个中继器。
如安装４个中继器连接５个网段，则最大传输距离可达５００ｍ。
ＥＩＡ／ＴＩＡ的布线标准中规定了两种双绞线的线序５６８Ａ与５６８Ｂ。
标准５６８Ａ：绿白——１，绿——２，橙白——３，蓝——４，蓝白——５，橙——６，棕白——７，棕——８标准５６８Ｂ：橙白——１，橙——２，绿白——３，蓝——４，蓝白——５，绿——６，棕白——７，棕——８注意：一般是采用标准568B类接法，而双机互联是采用相交联接。
几种双绞线的制作方法
几种双绞线的制作方法
连接网络的网线有许多种，例如光纤，同轴电缆，双绞线等等，其中双绞线是目前使用最普遍的网线。
下面介绍几种双绞线的制作方法。
1、一一对应接法。
即双绞线的两头连线要一一对应，这一头的一脚，一定要连着另一头的一脚。
这种网线一般是用在交换机与计算机与计算机之间。
2、1-
3、2-6交叉接法。
即网线一头的第一脚连另一头的第三脚，网线一头的第二脚连另一头的第六脚，其他脚一一对应，这种网线一般用在交换机的级连。
3、100M接法。
所谓100M接法，是指它能满足100M带宽的通讯速率。
它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第一脚——黄白、第二脚——黄色、第三脚——绿白、第四脚——蓝色、第五脚——蓝白、第六脚——绿色、第七脚——褐白、第八脚——褐色。
4、特殊接法。
所谓特殊接法是指这种接法应用比较少，实际应用中不常用到，但有的地方又非用这种接法不可，在实际工作中就发现HP HUB与Link HUB之间的通讯只有这一种接法的网线才可以实现，它的接法如下图：。
双绞线的制作(公开课教案)
双绞线的制作(公开课教案)第一章：双绞线简介1.1 双绞线的定义：双绞线是一种常用于网络连接的传输介质，由两根绝缘线按照一定规格互相缠绕在一起而成。
1.2 双绞线的作用：双绞线的主要作用是减少电磁干扰，提高信号传输的稳定性。
1.3 双绞线的分类：根据传输频率和线径的不同，双绞线可分为CAT5、CAT6、CAT7等不同类别。
第二章：制作双绞线所需的工具2.1 工具清单：网线剪、剥线刀、网线钳、测线仪等。
2.2 工具使用方法：(1) 网线剪：用于剪切双绞线的外护套。
(2) 剥线刀：用于剥掉双绞线外护套和绝缘层。
(3) 网线钳：用于压制双绞线的接头。
(4) 测线仪：用于测试双绞线的通断和速度。
第三章：双绞线的制作步骤3.1 剪线：用网线剪剪取所需长度的双绞线。
3.2 剥线：用剥线刀剥掉双绞线的外护套和绝缘层。
3.3 排线：将双绞线的芯线按照颜色顺序排列整齐。
3.4 打线：用网线钳将芯线压制到接头模块上。
3.5 测试：用测线仪测试双绞线的通断和速度。
第四章：双绞线接头的类型及制作方法4.1 RJ45接头：最常用的一种接头，用于连接网络设备。
4.2 制作RJ45接头的方法：(1) 准备RJ45接头和双绞线。
(2) 剥掉双绞线的外护套和绝缘层。
(3) 将芯线按照颜色顺序排列整齐。
(4) 将芯线插入RJ45接头的对应的槽内。
(5) 用网线钳压紧RJ45接头。
第五章：双绞线的应用场景5.1 局域网：双绞线广泛应用于办公室、学校、工厂等局域网的搭建。
5.2 家庭网络：双绞线也可用于家庭网络的搭建，实现电视、电脑、手机等设备的互联。
5.3 数据中心：双绞线在数据中心中也扮演着重要的角色，为服务器、存储设备等提供稳定的网络连接。
第六章：双绞线制作注意事项6.1 芯线损伤：在制作过程中，要注意避免芯线损伤，否则会影响信号传输效果。
6.2 接头压实：要确保RJ45接头压得紧固，以免接触不良导致网络连接不稳定。
6.3 线序检查：在排线时要确保线序正确，否则会导致网络连接失败。
双绞线的详细制作方法
DIY，是包括双绞线滴!1. 直通RJ-45接头的制作第1步：用双绞线网线钳（当然也可以用其它剪线工具）把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。
如下图所示。
当然也可使用专门的剥线工具来剥皮线。
【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。
剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。
第2步：剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。
先把4对芯线一字并排排列，然后再把每对芯线分开（此时注意不跨线排列，也就是说每对芯线都相邻排列），并按统一的排列顺序（如左边统一为主颜色芯线，右边统一为相应颜色的花白芯线）排列。
注意每条芯线都要拉直，并且要相互分开并列排列，不能重叠。
然后用网线钳垂直于芯线排列方向剪齐（不要剪太长，只需剪齐即可），如下图所示。
自左至右编号的顺序我们定为“1.2.3.4.5.6.7.8”。
第3步：左手水平握住水晶头（塑料扣的一面朝下，开口朝右），然后把剪齐、并列排列的8条芯线对准水晶头开口并排插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲（因为水晶头是透明的，所以可以从水晶头有卡位的一面可以清楚地看到每条芯线所插入的位置）。
第4步：确认所有芯线都插到水晶头底部后，即可将插入网线的水晶头直接放入网线钳压线缺口中，如下图所示。
双绞线的分类及制作方法
双绞线的分类及制作方法
一、双绞线的分类
1、普通双绞线：普通双绞线，是指以聚氯乙烯(PVC)为护套材料和界定绝缘子与剥线之间的氧化铝(AA)双绞线，主要用于电线电缆、建筑装璜和家用电器的布回路。
2、双芯双绞线：双芯双绞线，也叫两芯双绞线，是一种由聚氯乙烯(PVC）护套的电线，并由两条氧化铝(AA)扭绞线包裹着双芯电线，主要用于供电电缆、工业、家庭电器、家庭自动化等领域。
3、芳烃双绞线：芳烃双绞线，也叫芳香族双绞线，是一种环氧树脂(epoxy resin) 护套电线，由双芯电线和两条氧化铝 (AA) 双绞线装配而成，通过加氟烷 (halogen) 后氧化铝 (AA) 的护层空间进一步增加，以芳烃 (aromatic) 作为阻燃性介质，以提高电线的阻燃性能。
电线和线芯的导电性能非常优良，可以作为架空线电缆，用于建筑装璜、工业装璜和汽车电缆。
4、防火双绞线：防火双绞线是一种特殊的双绞线，电缆护套材料的阻燃性能可以抵抗火焰灼烧，具有很高的阻燃性能。
一般由氧化铝(AA)扭绞线与双芯电线，而且采用了火焰抑制添加剂，在抗火表面浇注了金属颗粒或热塑性阻燃模塑粒子，使电缆的阻燃性能得到最大程度的提高。
几种双绞线的制作方法
一.正确认识双绞线制作双绞线，首先要对双绞线有个清晰了解，双绞线(TP:Twisted Pairwire)是布线工程中最常用的一种传输介质。
双绞线由两根具有绝缘保护层的铜导线组成。
把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
一般双绞线由两根22～26号绝缘铜导线相互缠绕而成。
如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。
在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在38.1cm至14cm内,标准双绞线中的线对均按逆时针方向扭绞,相邻线对的扭绞长度在12.7cm以上。
与其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。
目前,双绞线可分为非屏蔽双绞线(UTP:Unshilded Twisted Pair)和屏蔽双绞线(STP:Shielded Twisted Pair)。
我们平时一般接触比较多的就是UTP线。
采用双绞线的局域网的带宽取决于所用导线的质量、长度及传输技术。
只要精心选择和安装双绞线,就可以在有限距离内达到每秒几百万位的可靠传输率。
当距离很短,并且采用特殊的电子传输技术时,传输率可甚至可以达到达100Mbps～155Mbps。
下面我们还是先来看看他们常用的规格1．双绞线的规格"类"的含义是指某一类布线产品所能支持的布线等级。
按标准规定，3类布线产品支持C级及C级以下布线系统的应用，5类布线产品和超5类布线产品支持D级及D级以下布线系统的应用。
如今市场上5类布线和超5类布线应用非常广泛，国际标准规定的5类双绞线的频率带宽是100MHz，在这样的带宽上可以实现100M的快速以太网和155M的ATM传输。
目前 EIA/TIA为双绞线电缆定义了五种不同质量的型号。
计算机网络综合布线使用第三、四、五类。
这五种型号如下：1、第一类：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。
双绞线制作方法、接法、线序、标准及型号分类
步骤7：压线。在最后一步压线之前，此时可以从水晶头的顶部检查，看看是否每一组线缆都紧紧地顶在水晶头的末端。确认无误之后就可以把水晶头插入压线钳的8P槽内压线了，把水晶头插入后，用力握紧线钳，若力气不够的话，可以使用双手一起压，这样压的过程使得水晶头凸出在外面的针脚全部压入水晶并头内，施力之后听到一声轻外面的针脚全部压入水晶并头内，而且水晶头下部的塑料扣位也压紧在网线的灰色保护层之上。
双绞线的标准及型号分类
双绞线的标准及型号分类
据有无屏蔽层，双绞线分为屏蔽双绞线（Shielded Twisted Pair，STP）与非屏蔽双绞线（Unshielded Twisted Pair，UTP）。 屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属屏蔽层。屏蔽双绞线分为STP和FTP（Foil Twisted-Pair），STP指每条线都有各自的屏蔽层，而FTP只在整个电缆有屏蔽装置，并且两端都正确接地时才起作用。所以要求整个系统屏蔽器件，包括电缆、信息点、水晶头和配线架等，同时建筑物需要有良好的接地系统。屏蔽层可减少辐射，防止信息被窃听，也可阻止外部电磁干扰的进入，使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率 。 非屏蔽双绞线（UnshieldedTwisted Pair，缩写UTP）是一种数据传输线，由四对不同颜色的传输线所组成，广泛用于以太网路和电话线中 。非屏蔽双绞线电缆具有以下优点： 1.无屏蔽外套，直径小，节省所占用的空间，成本低。 2.重量轻，易弯曲，易安装。 3.将串扰减至最小或加以消除。 4.具有阻燃性。 5.具有独立性和灵活性，适用于结构化综合布线。
双绞线的制作方法
步骤3：剥除外皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。 步骤4：把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路过多的缠绕和重叠。把线缆依次排列并理顺之后，由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，应该把线缆尽量扯直并保持线缆平扁。把线缆扯直的方法也十分简单，利用双手抓着线缆然后向两个相反方向用力，并上下扯一下即可。 步骤5：把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利用压线钳的剪线刀口把线缆项部裁剪整齐。
双绞线有两种接法
双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。
具体接法如下（图1）：T568A线序1 2 3 4 5 6 7 8白绿绿白橙蓝白蓝橙白棕棕T568B线序1 2 3 4 5 6 7 8白橙橙白绿蓝白蓝绿白棕棕直通线：两头都按T568B线序标准连接。
交叉线：一头按T568A线序连接，一头按T568B线序连接。
千兆做法的循序：绿白-绿-橙白-蓝-蓝白-橙-棕白-棕(做网头有好百兆做法，千兆做法这2种做法都是有区别的，百兆做法网线长了肯定不行虽然用仪器测量是通的，但是包准你连不上。
但是千兆做法就不同了，100米到150米用千兆做法同样可以连的上~我就遇到了这么种情况有个客户从我店里买了120米的网线，要从公司连网，但是怎么也连不上，用仪器测量了说是线路通的，但是就是连不上网，于是他回来要求退货。
我就给他按照千兆做法重新给他做了个网头，一试，OK 上网绝对没问题。
千兆做法的循序：一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰不防试一下~~)百兆网线做法&千兆网线做法2007-10-10 01:57百兆网线做法&千兆网线做法百兆网线做法: 橙白橙绿白蓝蓝白绿棕白棕千兆网线做法: 绿白绿橙白棕白棕橙蓝蓝白局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
百兆、千兆网线的标准做法大全(高清图示)
百兆、千兆网线的标准做法及相关资料(高清图示)局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。
第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB 等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。
双绞线的最大传输距离为100米。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。
在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
超五类双绞线原理与制作方法
了解超五类双绞线原理与制作方法这几天看到还是有蛮多人对双绞线的各种技术问题存在认识不足和误区。
以解决大家的疑惑和反复题问，特编写此贴，希望对大家进一步了解、认识超五类双绞线（网线）及其标准和电气原理带来帮助。
一、首先，让我们来具体认识一下什么是双绞线1、双绞线：作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成。
超五类双绞线，由四对相互缠绕的线对构成，共八根线。
2、为什么要把二根线双绞？因为这种相互缠绕改变了电缆原有的电子特性。
这样不但可以减少自身的串扰，也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。
3、双绞线分类：1）双绞线按其绞线对数可分为：2对，4对，25对。
（如2对的用于电话，4对的用于网络传输，25对的用于电信通讯大对数线缆）2）按是否有屏蔽层可分为：屏蔽双绞线（STP）与非屏蔽双绞线（UTP）两大类。
3）按频率和信噪比可分为：3类，4类，5类和超5类。
现在很多地方已经用上了六类线甚至七类线。
用在计算机网络通信方面至少是3类以上。
以下列出各类线说明：一类：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。
二类：传输频率为1MHz，用于语音传输和最高传输速率4[请使用文明用语]ps的数据传输，常见于使用4[请使用文明用语]ps规范令牌传递协议的旧的令牌网。
I"三类：指目前在ANSI和EIA/TIA568标准中指定的电缆。
该电缆的传输频率为16MHz，用于语音传输及最高传输速率为10[请使用文明用语]ps的数据传输，主要用于10base-T四类：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16[请使用文明用语]ps的数据传输，主要用于基于令牌的局域网和10base-T/100base-T.五类：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输频率为100MHz，用于语音传输和最高传输速率为100[请使用文明用语]ps的数据传输，主要用于100base-T 和10base-T网络，这是最常用的以太网电缆。
计算机网络双绞线的制作
3.
全反(控制)线：一端不论是哪一种标准都可以，另一端按照原顺序全部反接。 568A标准———反接568A标准 568B标准———反接568B标准
2007-9
11
设备连接方式
主机 路由器 交换机MDIX 交换机MDI HUB
主机
交叉 交叉 路由器 交叉 交叉
交换机 MDIX
直连 直连 交叉 直连 交叉
1 2 3 4 5
白绿 绿 白橙 蓝 白蓝
1 2 3 4 5
白橙 橙 白绿 蓝 白蓝
6
7 8
2007-9
RX-(接收)
不使用 不使用
橙
白棕 棕
6
7 8
RX-(接收)
不使用 不使用
绿
白棕 棕
9
版权：西南大学网络应用实验室所有
排线规则
568A标准和 568B标准
T568A线序
总结：将绿色对和橙色对交换
18
检测网线
发射器和接收器上的8个指示灯都依次为绿色闪过，证明网线制作成功 直连线：两端的亮灯次序都依次为：1、2、3、4、5、6、7、8 交叉线：一端： 1、2、3、4、5、6、7、8 （568B） 另一端：3、6、1、4、5、2、7、8 （568A）
2007-9
版权：西南大学网络应用实验室所有
测试数据及实验结果：
1、制作好的网线的测试情况（测线仪测试各种网线的状态）。 2、网线的实际使用情况。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
实验总结：
1、学到了xx。 2、遇到了什么问题，如何解决的。 3、实验中需要特别注意什么，有哪些细节和技巧。
N/A N/A 直连 交叉 直连
试验一RJ-45水晶头双绞线制作试验
实验一RJ-45 （水晶头）双绞线制作实验【实验目的】1）了解双绞线和水晶头的组成结构；2）掌握剥线/压线钳和普通网线测试仪的使用方法；3）学会直通线和交叉线两种双绞线的制作方法。
【实验环境】超5类双绞线、水晶头、压线钳、测线器。
【实验重点及难点】重点：学习双绞线识别、制作、测试器的使用。
难点：掌握并正确制作双绞线。
【实验指导】大多数局域网使用非屏蔽双绞线（UTP -UnshieldedTwistedPair）作为布线的传输介质来组网，双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA （美国电子电气工程师协会）标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线、五类线和超五类，目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.310Base-T的标准。
第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3100Base-T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB 等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
双绞线的最大传输距离为100米，最短不要少于0.5米。
5类和超5类的不同主要是应用的不同。
5类系统在使用过程中只是使用其中的两对线缆，采用的是半双工，而超5类为了满足千兆以太网的应用，采用四对全双工传输。
因而远端串扰（FEXT），回波损耗（RL）、综合近端串扰（PSNEXT）、综合ACR和传输延迟也成为必须考虑的参数。
所以超5类比5类有着更高的性能要求。
6类和5类实质的区别在于它们的带宽不同，5类只有100MHz，六类是250MHz。
它们支持的应用也因为性能的不同而不同，6 类支持更高级别的应用。
双绞线的制作PPT培训课件
双绞线
T568B配线标准
橙 橙绿蓝 蓝绿棕 棕 白 白 白白
T568B
直通双绞线
T568B
T568B
交叉双绞线
T568A
RJ-45接头引脚功能及对应线序 （T568A/ T568B）
引脚顺序 介质直接连接信号
1
TX+(发送)
2
TX-(发送)
3
RX+(接收)
4
第三步 五、授予合同 ：剪头
（2）不具备招标文件中规定资质要求的；
用压线钳的剪线刀口把线 1、“招标人”系指阳谷县中医院。
18.1 投标人应提交证明其有资格参加投标和中标后有能力履行合同的文件,作为投标文件的组成部分。 5.2.3 统计主管部门负责召集有关部门，对各部门提交的方案进行评审、认可；
缆顶部裁剪整齐，保留的 8.3.1 对外报表的种类
不使用
5
不使用
6
RX-(接收)
7
不使用
8
不使用
线序 绿白/橙白 绿/橙 橙白/绿白 蓝/蓝 蓝白/蓝白 橙/绿 棕白/棕白 棕/棕
RJ45接头
正面
侧面
RJ45接头
在压接网线的过 程中，金属片的 侧刀必须刺入双 绞线的线芯，并 与线芯的铜质导 线内芯接触，以 联通整个网络。
压线钳
测线仪
双绞线制作过程
团成员都在跟工厂的领导道别，这一切本来与这位老先生无关，可是他依然以厂为家，以公司为荣，用一样的礼仪欢送贵宾离开。 （151.17）除竞了争第性14磋条商的响规应定人之的外类，似不业应绩对证合明同材条料款进行任何变更或修改，除非双方同意并签署书面的合同修改协议，成为本合同不可分割 （的4组）成对部买分方，人具员有进与行本培合训同；同样的效力。
双绞线制作过程
-- 双绞线制作过程步骤1：利用斜口错剪下所需要的双绞线长度，至少0.6米，最多不超过100米。
然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米。
有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。
步骤2：剥线完成后的双绞线电缆如右图所示。
步骤3：接下来就要进行拨线的操作。
将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如图所示。
上：橙左：绿下：棕右：蓝步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如图所示。
左一：橙左二：绿左三：蓝左四：棕步骤5：小心的剥开每一对线，因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。
需要特别注意的是，绿色条线应该跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕，常见的错误接法是将绿色线放到第4只脚的位置（如图所示）。
应该将绿色线放在第6只脚的位置才是正确的，因为在100BaseT网络中，第3只脚与第6只脚是同一对的，所以需要使用同一对线。
步骤6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准，您可以参考有关用RJ-45接头和双绞线制作标准的介绍。
最后再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推，如图步骤7：确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ－45接头，如右图市面上还有一种RJ－45接头的保护套，可以防止接头在拉扯时造成接触不良。
使用这种保护套时，需要在压接RJ－45接头之前就将这种胶套插在双绞线电缆上，如图。
