JTGE20-2011公路工程沥青及沥青混合料试验规程(修订.
2011沥青及沥青混合料试验规程比对云南公路工程试验检测中心要点
2.3.2调压装置应具备过压调节功能，以保持负压容器的负压稳定在要求范围内，同时还应具有卸除真空压力的功能。
2.3.3压力表应经过标定，能够测定0-4kPa(0-30mmHg)负压。当采用水银压力表时分度值ImmHg，示值误差为2mmHg；非水银压力表分度值0.lkPa，示值误差为0. 2kPa。压力表不得直接与真空装置连接，应单独与负压容器相接。
条文说明：本次修订强调对碾压成型应经试压，测定密度后，确定碾压次数。对普通沥青混合料，厚50mm件可按照规程的要求成型次数进行，但对厚度大于50mm的试件碾压成型次数必须通过试验确定。对-型嵌挤密实型混合料、SMA混合料以及改性沥青、高黏度沥青或其他改性材料的混合料，碾压成型次也必须通过试验确定成型次数。因为对不同的级配，碾压特性是不一样的，因此碾压次数也不一样：
5允许误差
蜡含量测定时重复性或再现性试验的允许误差应符合下列要求：
蜡含量(%)重复性(%)再现性(%)
0~1.0 0.1 0.3
1.0~3.0 0.3 0.5
>3．0 0.5 1.0
T 0619-2011
沥青运动黏度试验（毛细管法）
符合
符合
新标准：本次修订取消了采用该方法测沥青黏度确定施工温度的规定。
T 0624-2011
沥青黏韧性试验
未开展（需购买黏韧性试验器3套，拉伸试验机：能以500 mm/min速度等速拉伸，最大加载能力为1kN，拉伸变形及荷载能同时由记录仪记录绘成曲线，试验机备有固定黏韧性试验器的上下夹具。）
未开展
未开展
T 0625-2011
交通运输部关于开展《公路工程沥青及沥青混合料试验规程》(JTG E20―2011)宣贯培训的通知
交通运输部关于开展《公路工程沥青及沥青混合料试验规程》(JTG E20―2011)宣贯培训的通知
文章属性
•【制定机关】交通运输部
•【公布日期】2012.02.06
•【文号】交公便字[2012]19号
•【施行日期】2012.02.06
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】公路,机关工作
正文

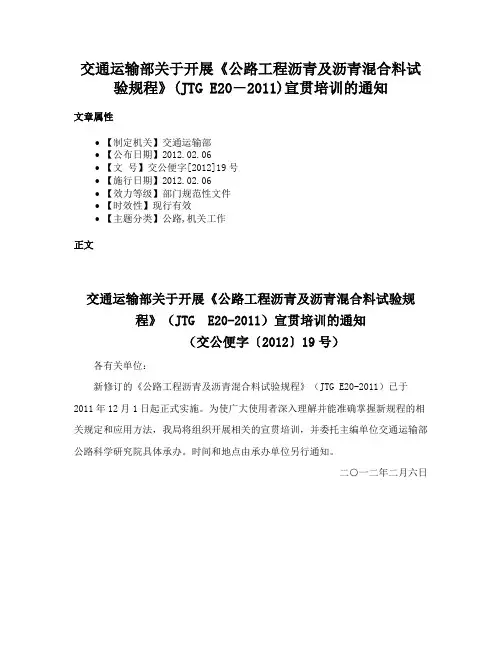

交通运输部关于开展《公路工程沥青及沥青混合料试验规程》（JTG E20-2011）宣贯培训的通知
（交公便字〔2012〕19号）
各有关单位：
新修订的《公路工程沥青及沥青混合料试验规程》（JTG E20-2011）已于2011年12月1日起正式实施。
为使广大使用者深入理解并能准确掌握新规程的相关规定和应用方法，我局将组织开展相关的宣贯培训，并委托主编单位交通运输部公路科学研究院具体承办。
时间和地点由承办单位另行通知。
二○一二年二月六日。
《公路工程沥青及沥青混合料试验规程 释义手册》JTG E20-2011
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧 标来自分享吧 标准分享吧
标准分享吧
标准分享吧
标准分享吧
标准分享吧
公路工程沥青及沥青混合料试验规程

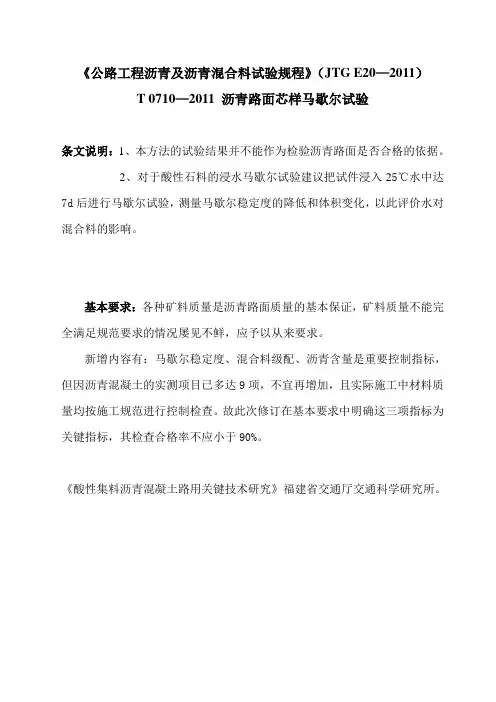

《公路工程沥青及沥青混合料试验规程》（JTG E20—2011）T 0710—2011 沥青路面芯样马歇尔试验
条文说明：1、本方法的试验结果并不能作为检验沥青路面是否合格的依据。
2、对于酸性石料的浸水马歇尔试验建议把试件浸入25℃水中达7d后进行马歇尔试验，测量马歇尔稳定度的降低和体积变化，以此评价水对混合料的影响。
基本要求：各种矿料质量是沥青路面质量的基本保证，矿料质量不能完全满足规范要求的情况屡见不鲜，应予以从来要求。
新增内容有：马歇尔稳定度、混合料级配、沥青含量是重要控制指标，但因沥青混凝土的实测项目已多达9项，不宜再增加，且实际施工中材料质量均按施工规范进行控制检查。
故此次修订在基本要求中明确这三项指标为关键指标，其检查合格率不应小于90%。
《酸性集料沥青混凝土路用关键技术研究》福建省交通厅交通科学研究所。
【2019年整理】jtge20-公路工程沥青及沥青混合料试验规程修订主要内容
第二节 原规程修改部分
一、沥青部分 1、TO601 沥青取样法 ⑴取样数量：由于取样数量太少缺乏代表性，影响数据的准确性，因 此将稠沥青或固体沥青的沥青样品数量有1.5kg修改为4.0kg。 ⑵加了在验收地点取样方法,新规规定：当沥青到达验收地点卸货时， 应尽快取样，且要求所取样品为两份，一份样品用于验收试验，另一 份样品留存备查。 ⑶样品必须放在带盖的密封金属容器内，尤其做好防水，如进水后， 在质量检验过程中，不仅增加了脱水工序，同时由于脱水加热造成沥 青试验老化，造成试验结果不准确。 ⑷就沥青加热问题增加了条文说明，用于质量仲裁检验的样品，重复 加热的次数不得超过两次。（且加热时均应放入烘箱加热，不得用明 火或电炉加热）。
11、T0615 沥青蜡含量试验 沥青中的蜡分是一个对沥青路用性能极为 不利的成分，蜡对于沥青的温度敏感性、 黏结力、抗水剥离性等均有较大的影响， 所以沥青中的蜡含量一直是使用单位、生 产单位、科研工作者关注度的目标。
12、T0616 沥青与粗集料的黏附性试验
本试验是检验沥青与粗集料表面的黏附性及评定 粗集料的抗水剥离能力，黏附性的是否优良将直 接影响沥青路面的使用质量和寿命。 本试验与原规程几无差别，但目前山东高速公路 及一级路为增强沥青混合料的抗水损害能力，大 多数采用在矿粉中加入生、熟石灰粉等措施提高 抗水损害能力，因此可将50g熟石灰粉放在容器 中，加洁净水搅拌，将碎石放入溶液中浸泡5s， 拿出晾干，然后再按本方法进行黏附性试验。
9、T0611 沥青闪点与燃点试验 ⑴适用范围中删除了煤沥青试验，增加了 聚合物改性沥青闪点试验。 ⑵保持好升温速度。
JTGE20-2011《公路工程沥青及沥青混合料试验规程》-溶解度试验操作及计算

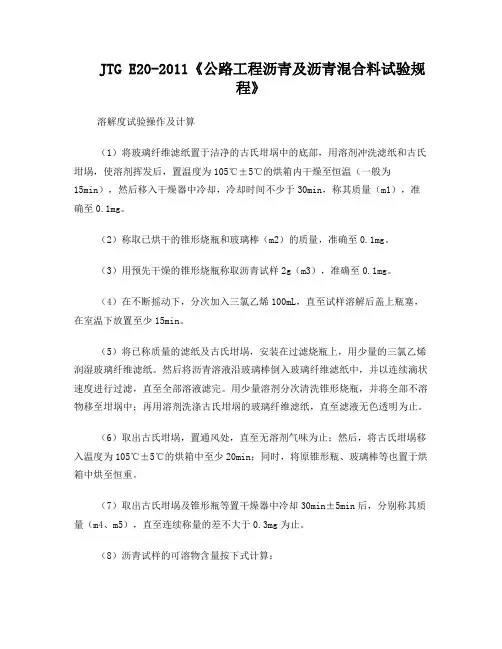

JTG E20-2011《公路工程沥青及沥青混合料试验规程》溶解度试验操作及计算（1）将玻璃纤维滤纸置于洁净的古氏坩埚中的底部，用溶剂冲洗滤纸和古氏坩埚，使溶剂挥发后，置温度为105℃±5℃的烘箱内干燥至恒温（一般为15min），然后移入干燥器中冷却，冷却时间不少于30min，称其质量（m1），准确至0.1mg。
（2）称取已烘干的锥形烧瓶和玻璃棒（m2）的质量，准确至0.1mg。
（3）用预先干燥的锥形烧瓶称取沥青试样2g（m3），准确至0.1mg。
（4）在不断摇动下，分次加入三氯乙烯100mL，直至试样溶解后盖上瓶塞，在室温下放置至少15min。
（5）将已称质量的滤纸及古氏坩埚，安装在过滤烧瓶上，用少量的三氯乙烯润湿玻璃纤维滤纸。
然后将沥青溶液沿玻璃棒倒入玻璃纤维滤纸中，并以连续滴状速度进行过滤，直至全部溶液滤完。
用少量溶剂分次清洗锥形烧瓶，并将全部不溶物移至坩埚中；再用溶剂洗涤古氏坩埚的玻璃纤维滤纸，直至滤液无色透明为止。
（6）取出古氏坩埚，置通风处，直至无溶剂气味为止；然后，将古氏坩埚移入温度为105℃±5℃的烘箱中至少20min；同时，将原锥形瓶、玻璃棒等也置于烘箱中烘至恒重。
（7）取出古氏坩埚及锥形瓶等置干燥器中冷却30min±5min后，分别称其质量（m4、m5），直至连续称量的差不大于0.3mg为止。
（8）沥青试样的可溶物含量按下式计算：式中：Sb—沥青试样的溶解度，％；m1—古氏坩埚与玻璃纤维滤纸合计质量，g；m2—锥形瓶与玻璃棒合计质量，g；m3—锥形瓶、玻璃棒与沥青试样合计质量，g；m4—古氏坩埚、玻璃纤维滤纸与不溶物合计质量，g；m5—锥形瓶、玻璃棒与粘附不溶物合计质量，g。
JTG E20-2011《公路工程沥青及沥青混合料试验规程》-溶解度试验操作及计算
JTG E20-2011《公路工程沥青及沥青混合料试验规程》溶解度试验操作及计算（1）将玻璃纤维滤纸置于洁净的古氏坩埚中的底部，用溶剂冲洗滤纸和古氏坩埚，使溶剂挥发后，置温度为105℃±5℃的烘箱内干燥至恒温（一般为15min ），然后移入干燥器中冷却，冷却时间不少于30min ，称其质量（m 1），准确至0.1mg 。
（2）称取已烘干的锥形烧瓶和玻璃棒（m 2）的质量，准确至0.1mg 。
（3）用预先干燥的锥形烧瓶称取沥青试样2g （m 3），准确至0.1mg 。
（4）在不断摇动下，分次加入三氯乙烯100mL ，直至试样溶解后盖上瓶塞，在室温下放置至少15min 。
（5）将已称质量的滤纸及古氏坩埚，安装在过滤烧瓶上，用少量的三氯乙烯润湿玻璃纤维滤纸。
然后将沥青溶液沿玻璃棒倒入玻璃纤维滤纸中，并以连续滴状速度进行过滤，直至全部溶液滤完。
用少量溶剂分次清洗锥形烧瓶，并将全部不溶物移至坩埚中；再用溶剂洗涤古氏坩埚的玻璃纤维滤纸，直至滤液无色透明为止。
（6）取出古氏坩埚，置通风处，直至无溶剂气味为止；然后，将古氏坩埚移入温度为105℃±5℃的烘箱中至少20min ；同时，将原锥形瓶、玻璃棒等也置于烘箱中烘至恒重。
（7）取出古氏坩埚及锥形瓶等置干燥器中冷却30min ±5min 后，分别称其质量（m 4、m 5），直至连续称量的差不大于0.3mg 为止。
（8）沥青试样的可溶物含量按下式计算：100)()(1232514b ⨯⎥⎦⎤⎢⎣⎡--+--=m m m m m m S 式中：S b —沥青试样的溶解度，％；m 1—古氏坩埚与玻璃纤维滤纸合计质量，g ；m 2—锥形瓶与玻璃棒合计质量，g ；m 3—锥形瓶、玻璃棒与沥青试样合计质量，g ；m 4—古氏坩埚、玻璃纤维滤纸与不溶物合计质量，g ；m 5—锥形瓶、玻璃棒与粘附不溶物合计质量，g 。
《公路工程 沥青及沥青溷合料试验规程》新旧版本对比后改
通知
公司各检测室：
新的《公路工程沥青及沥青混合料试验规程》JTG/F 20-2011,自2011年12月01日起施行，原《公路工程沥青及沥青混合料试验规程》JTJ 052-2000同时废止。
《公路工程沥青及沥青混合料试验规程》（JTG E20-2011）包括99个测定沥青和沥青混合料基本工程性质的试验项目。
其中沥青试验54个，沥青混合料试验45个。
本次对原规程共修订43项，增补13项，删除2项。
（新旧版本中与试验检测有关的变化内容见附表。
）
请各部门遵照执行。
特此通知。
山西交研工程质量检测有限公司
二〇一二年八月八日
1
附表：
新旧版《公路工程沥青及沥青混合料试验规程》的变化
2
3
4
5
6
7
8
9
10。
JTG E20-2011《公路工程沥青及沥青混合料试验规程》-旋转压实SGC操作步骤
JTG E20-2011《公路工程沥青及沥青混合料试验规程》旋转压实SGC操作步骤3.3.1 按照该设备的使用说明书进行操作。
如打开压实仪的电源开关、配件的电源（或气源）开关、计算机（或控制面板），并与压实仪连接；需要打印数据时，还需连接打印机等。
3.3.2设定旋转压实仪旋转角、垂直压力和旋转速率。
不同的设计方法和体系，旋转角、垂直压力和旋转速率可能不同，因此参数的设定需要根据混合料设计方法要求选定（如，Superpave设计方法要求有效内旋转角为1.16°±0.02°，垂直压力为600kPa±18kPa,旋转速率为30r/min±0.5r/min）。
3.3.3 根据需要选定试验结束条件，一般选择设定要求的旋转压实次数作为试验结束条件。
也可以根据需要选择压实到要求的试件高度作为试验结束条件。
3.3.4 当旋转压实仪具有保温功能时，在旋转压实前需将压头加热保温不少于15min。
3.3.5 用蘸有少许黄油的棉纱擦净试模及下压盘等，然后置烘箱中加热并保持到压实温度±5℃，恒温至少45min。
常温沥青混合料用试模不需要加热。
3.3.6 将拌和好的沥青混合料，均匀称取一个试件所需的混合料质量m，混合料的好质量应使成型后的试件高度达到试验所需高度±3mm。
3.3.7 从烘箱中取出预热的试模、下压盘，在下压盘上垫一张圆形纸片，防止沥青粘到下压盘上。
将称好的沥青混合料迅速倒入试模内，将混合料的表面整平，然后再顶面盖上一张圆形纸片。
3.3.8 将盛有沥青混合料的试模放入旋转压实仪中，启动计算机（或控制面板），设定各试验参数，开动旋转压实仪，将压式锤头降下，直至施加的压力达到设定值±18kPa。
旋转压实仪将按照设置旋转压实次数开始自动成型试件。
3.3.9 试验过程中自动连续记录不同压实次数下的试件高度，并显示垂直压力。
根据需要还可以测定、记录旋转压实过程中的剪应力。
