任意进制计数器的设计

任意进制计数器的设计【摘要】计数器集成芯片一般有4位二进制、8位二进制或十进制计数器，而在实际应用中，往往需要设计一个任意n进制计数器，本文给出它的设计方法和案例。

【关键词】计数器；清零一、利用反馈清零法获得计数器1 集成计数器清零方式异步清零方式：与计数脉冲cp无关，只要异步清零端出现清零信号，计数器立即被清零。

此类计数器有同步十进制加法计数器ct74ls160、同步4位二进制加法计数器ct74ls161、同步十进制加/减计数器ct74ls192、同步4位二进制加/减计数器ct74ls193等。

同步清零方式：与计数脉冲cp有关，同步清零端获得清零信号后，计数器并不立刻被清零，只是为清零创造条件，还需要再输入一个计数脉冲cp，计数器才被清零。

属于此类计数器有同步十进制加法计数器ct74ls162、同步4位二进制加法计数器ct74ls163、同步十进制加/减计数器ct74ls190、同步4位二进制加/减计数器ct74ls191等。

2 反馈清零法对于异步清零方式：应在输入第n个计数脉冲cp后，利用计数器状态sn进行译码产生清零信号加到异步清零端上，立刻使计数器清零，即实现了n计数器。

在计数器的有效循环中不包括状态sn，所以状态sn只在极短的瞬间出现称为过渡状态。

对于同步清零方式：应在输入第n-1个计数脉冲cp后，利用计数器状态sn-1进行译码产生清零信号，在输入第n个计数脉冲cp 时，计数器才被清零，回到初始零状态，从而实现n计数器。

可见同步清零没有过渡状态。

利用计数器的清零功能构成n计数器时，并行数据输入端可接任意数据，其方法如下：①写出n计数器状态的二进制代码。

异步清零方式利用状态sn，同步清零方式利用状态sn-1。

②写出反馈清零函数。

③画逻辑图。

例1 试用ct74ls160的异步清零功能构成六进制计数器。

解：①写出sn的二进制代码。

sn=s6=0110②写出反馈清零函数。

③画逻辑图。

如图1所示。

计数器的设计实验报告

计数器的设计实验报告篇一：计数器实验报告实验4 计数器及其应用一、实验目的1、学习用集成触发器构成计数器的方法2、掌握中规模集成计数器的使用及功能测试方法二、实验原理计数器是一个用以实现计数功能的时序部件，它不仅可用来计脉冲数，还常用作数字系统的定时、分频和执行数字运算以及其它特定的逻辑功能。

计数器种类很多。

按构成计数器中的各触发器是否使用一个时钟脉冲源来分，有同步计数器和异步计数器。

根据计数制的不同，分为二进制计数器，十进制计数器和任意进制计数器。

根据计数的增减趋势，又分为加法、减法和可逆计数器。

还有可预置数和可编程序功能计数器等等。

目前，无论是TTL还是CMOS集成电路，都有品种较齐全的中规模集成计数器。

使用者只要借助于器件手册提供的功能表和工作波形图以及引出端的排列，就能正确地运用这些器件。

1、中规模十进制计数器CC40192是同步十进制可逆计数器，具有双时钟输入，并具有清除和置数等功能，其引脚排列及逻辑符号如图5－9－1所示。

图5－9－1 CC40192引脚排列及逻辑符号图中LD—置数端CPU—加计数端CPD —减计数端CO—非同步进位输出端BO—非同步借位输出端D0、D1、D2、D3 —计数器输入端Q0、Q1、Q2、Q3 —数据输出端CR—清除端CC40192的功能如表5－9－1，说明如下：表5－9－1当清除端CR为高电平“1”时，计数器直接清零；CR置低电平则执行其它功能。

当CR为低电平，置数端LD也为低电平时，数据直接从置数端D0、D1、D2、D3 置入计数器。

当CR为低电平，LD为高电平时，执行计数功能。

执行加计数时，减计数端CPD 接高电平，计数脉冲由CPU 输入；在计数脉冲上升沿进行8421 码十进制加法计数。

执行减计数时，加计数端CPU接高电平，计数脉冲由减计数端CPD 输入，表5－9－2为8421码十进制加、减计数器的状态转换表。

加法计数表5－9－减计数2、计数器的级联使用一个十进制计数器只能表示0～9十个数，为了扩大计数器范围，常用多个十进制计数器级联使用。

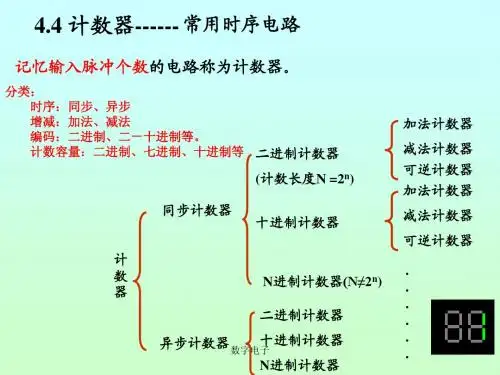

4.4 计数器

数字电子
24
2、用M 进制集成计数器构成进制计数、进制集成计数器构成集成计数器构成N 利用同步清零或置数端获得 N 进制计数思路： M 进制计数到 SN –1 后使计数回到 S0 状态当的二进制代码；步骤：1. 写出状态 SN–1 的二进制代码； 2. 求归零逻辑表达式；求归零逻辑表达式； 3. 画连线图。画连线图。构成十二进制计数器。十二进制计数器位二进制计数器 [例] 用4位二进制计数器 74163 构成十二进制计数器。解： SN−1 = S11 = 1011 Q0 Q1 Q2 Q3 1. 2. 归零表达式：归零表达式：
21
复位输入置位输入时钟 R0（1） R0（2） R9（1） R9（2） CP （）（）（）（） H H X L L X X H H X X X L L L X H L X L X X L H X L X L
数字电子
X X X
L L H
任意N 六、任意N进制计数器的构成 1.用触发器和门电路设计用触发器和门电路设计同步、同步异步) 2.用集成计数器构成清零端 (同步、异步用集成计数器构成置数端 4 ( M = 2 或M = 10) 级联
数字电子 14
四、异步二进制计数器
数字电子
15
数字电子
16
数字电子
17
数字电子
18
数字电子
19
74LS290的特点：的特点：的特点包含1个位二进制计数器包含个1位二进制计数器和1个异步五进制计数器个异步五进制计数器 R0（1） = R0（2） =1，，（）（） R 9（1）• R9（2） =0，直接置，直接置0 （）（） R9（1） = R9（2） =1，直接置，直接置9 （）（） R0（1） • R0（2） =0且 R 9（1）• R9（2） =0，加计数且，（）（）（）（）
