广工实验一LC并联谐振回路仿真电路实验报告
电子电路学LC 谐振电路演示实验
6.002实验23
LC谐振电路演示
第15讲
一：实验目的：
演示LC振荡电路在阶跃信号、脉冲信号、正弦信号的条件下的响应二：电路图
三：实验步骤
1．演示电路在阶跃信号下的响应
2．演示电路在脉冲信号下的响应
3．演示电路对正弦波信号下的响应
6.002演示#23A
RLC串联实验
长脉冲下载安装Demo#23L.set
实验步骤：
(1)利用IEC信号发生器产生频率为4HZ的长脉冲方波
参数及设备设置
示波器时基=20ms
信号扫描设置为ON状态
存储
Ch1=2v/Div
Ch2=2v/Div
时间延时χ~645
使用不同的安培档测量电流，Ch3=5v/Div Ch4=5v/Div(当前档位为0.1V/格)波形图如下：
二：短脉冲负载
(2)信号发生器（PG501ser#B010124）参数设置
周期=20ms
脉冲宽度=10ms
幅值最大
示波器参数
Ch2=0.5v/Div
时间延时χ~570
Ch3=5v/Div Ch4=5v/Div(当前档位为20mv/格)
当教师要求你演示衰减信号时，把示波器的扫描周期设置为5ms
(3)
信号发生器峰峰值电压3V
示波器时基=0.5ms(通过调节量程和相应的旋钮获得)
Ch1=5v/Div
Ch2=5v/Div
注意：
1．在电路板（印刷版）已经提供了50欧的电阻，所以不要再使用50欧电阻。
2．设置+/-25V时，应提供+/-15V的余量。
3．首先产生脉冲，然后演示由信号发生器产生的长脉冲本文由耐克男篮球鞋网站篇辑。
高频仿真实验指导书
电子电路调试与应用高频仿真实验指导书卢敦陆编写广东科学技术职业学院机电工程学院二OO八年九月高频仿真实验一LC串并联谐振回路的特性分析一、实验目的1．理解LC串并联调谐回路的谐振特性；3．掌握谐振回路特性参数的计算和测量方法二、实验过程和数据分析（一）LC串联调谐回路的谐振特性1．打开multisim2001软件，创建如下所示的电路图：2．若要求以上回路的谐振频率为1MHZ，那么回路电感L= uH，3．谐振时回路的阻抗最（大或小），阻抗R=4．回路的品质因数Q=ωL/R1= 。
5．通频带理论值BW= ，实际测量值BW= 。
6．请画出谐振特性曲线。
(即对3点作交流分析，如下图)（二）LC并联调谐回路的谐振特性1．打开multisim2001软件，创建如下所示的电路图：2．若要求以上回路的谐振频率为30MHZ，那么回路电容C= PF。
3．谐振时回路的阻抗最（大或小），阻抗R= 。
4．回路的品质因数Q= R1/ωL = 。
5．通频带理论值BW= ，实际测量值BW= 。
6．请画出谐振特性曲线（即对4点作交流分析，如下图所示）。
高频仿真实验二单调谐振回路小信号高频放大器一、实验目的1．复习multisim2001的使用方法2．了解单调谐回路小信号高频放大器的工作原理和调谐方法3．学习测量单调谐回路小信号高频放大器的带宽二、实验过程和数据分析1．打开multisim2001软件，创建如下所示的电路图：2．分析三极管的直流工作点，其中Vb= V，V e= V ，Vc= V。
3．用示波器观察输出信号的幅度，V omax= V，放大倍数Avmax= 。
4．调节可变电容C6的容量，观察输出信号幅度的变化，当增大或减小C6时，输出信号幅度变（大或小）了。
5．用波特图仪确定放大器的带宽。
如下图所示：移动红色指针，当放大器的放大增益下将3dB时，记录低端频率FL= MHZ，FH= MHZ，带宽BW=FH-FL= MHZ。
课题五并联谐振电路仿真实验
课题五 并联谐振电路仿真实验一． 仿真目的1.通过仿真电路，加深对并联谐振电路的理解。
2.运用仿真电路，对并联谐振电路进行分析和验证。
二．仿真电路原理分析如图所示为简单的RLC 并联谐振发生谐振时满足w o C =oC1w ，则RLC 并联谐振角频率w 。
和谐振频率f 。
分别是 W 。
=LC 1 ，f 。
=LC21πＲＬＣ并联谐振电路的特点如下：１.谐振时Ｙ＝Ｇ，电路呈电阻性，导纳的模最小。
２.电阻中电流达到最大，且与外施电流相等，ＩＲ＝ＩＳ。
３.谐振时I L +I C =0，即电感电流和电容电流大写相等，方向相反。
例：如图所示电路中已知U 1=100V ，R 1=R 2=5Ω，L=2 mH ，C=5066 uF ，且f=50Hz ，判断电路是否发生谐振，并求电流I 及电压U.解：该电路发生并联谐振的条件是f ’=LC 21π=50660.002X0.0021π=50 Hz f ’ =f所以发生并联谐振，相当于电感和电容断路，则I=55100 = 10A U=IR 2=50V 。
三．仿真电路测试与分析按照以上电路图连接仿真电路并运行，得到以下结果可以看到，求出的结果和仿真电路运行结果相同，可以从实验的角度说明该电路发生了谐振。
下面接入示波器，观察波形可以看出，电压与电流同相，则电路中必然发生谐振，且为并联谐振。
四．仿真电路注意事项1.设计电路时应当正确计算相应的电感和电容的参数，并匹配适当大小的频率，才能使电路发生谐振。
2.注意调节波形图显示时的单位大小，以确保看到完整波形。
五．仿真电路实验心得这次的并联谐振电路的仿真实验，让我对电路并联谐振发生的条件有了一个更清晰的认识，同时，我对仿真电路的设计有了一些启发。
一个电路的设计需要考虑多方面的内容，我们需要综合考虑，才能够保证电路设计的正确性。
实验报告R、L、C串联谐振电路的研究并联谐振电路实验报告

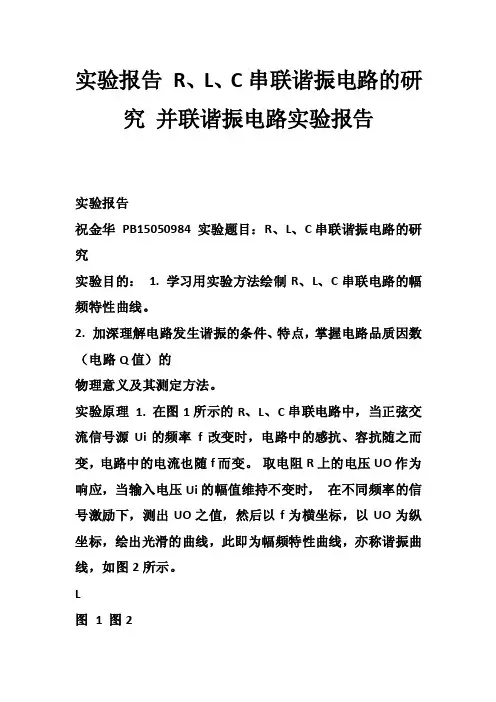

实验报告R、L、C串联谐振电路的研究并联谐振电路实验报告实验报告祝金华PB15050984 实验题目：R、L、C串联谐振电路的研究实验目的： 1. 学习用实验方法绘制R、L、C串联电路的幅频特性曲线。
2. 加深理解电路发生谐振的条件、特点，掌握电路品质因数（电路Q值）的物理意义及其测定方法。
实验原理 1. 在图1所示的R、L、C串联电路中，当正弦交流信号源Ui的频率f改变时，电路中的感抗、容抗随之而变，电路中的电流也随f而变。
取电阻R上的电压UO作为响应，当输入电压Ui的幅值维持不变时，在不同频率的信号激励下，测出UO之值，然后以f为横坐标，以UO为纵坐标，绘出光滑的曲线，此即为幅频特性曲线，亦称谐振曲线，如图2所示。
L图 1 图22. 在f＝fo＝12πLC处，即幅频特性曲线尖峰所在的频率点称为谐振频率。
此时XL＝Xc，电路呈纯阻性，电路阻抗的模为最小。
在输入电压Ui为定值时，电路中的电流达到最大值，且与输入电压Ui 同相位。
从理论上讲，此时Ui＝UR＝UO，UL＝Uc＝QUi，式中的Q 称为电路的品质因数。
3. 电路品质因数Q值的两种测量方法一是根据公式Q＝UC测定，Uc为谐振时电容器C上的电压（电感上的电压无法测量，故Uo不考虑Q=UL测定）。
另一方法是通过测量谐振曲线的通频带宽度△f＝f2－f1，再根据QUo＝fO求出Q值。
式中fo为谐振频率，f2和f1是失谐时，亦即输出电压的幅度下降到f2-f1最大值的1/2 (＝0.707)倍时的上、下频率点。
Q值越大，曲线越尖锐，通频带越窄，电路的选择性越好。
在恒压源供电时，电路的品质因数、选择性与通频带只决定于电路本身的参数，而与信号源无关。
预习思考题1. 根据实验线路板给出的元件参数值，估算电路的谐振频率。
L=30mH fo＝2. 改变电路的哪些参数可以使电路发生谐振，电路中R的数值是否影响谐振频率值？改变频率f,电感L，电容C可以使电路发生谐振，电路中R 的数值不会影响谐振频率值。
广工实验一LC并联谐振回路仿真电路实验报告

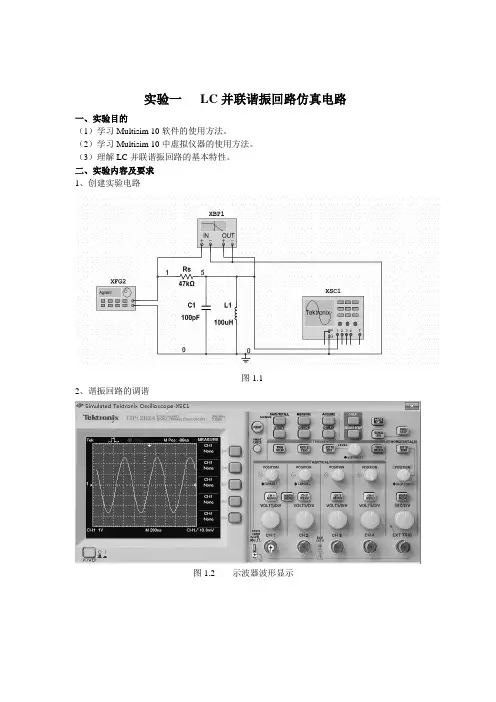

实验一LC并联谐振回路仿真电路
一、实验目的
（1）学习Multisim 10软件的使用方法。
（2）学习Multisim 10中虚拟仪器的使用方法。
（3）理解LC并联谐振回路的基本特性。
二、实验内容及要求
1、创建实验电路
图1.1
2、谐振回路的调谐
图1.2 示波器波形显示
图1.3 谐振频率
图1.4 信号源电压
由图1.2知：谐振时，谐振频率f o=1.5820200MHz，输出峰-峰值U OPP =5.72Vpp
3、幅频特性曲线的测量
f/MHz f L0.1 …f L0.7 ... f o ... f H0.7 …f H0.1
1.423 … 1.567 … 1.582 … 1.601 … 1.762 U OPP/V 0.570 … 4.05 … 5.72 … 4.03 …0.597
表1.1 LC谐振回路幅频特性
4、幅频特性曲线和相频特性曲线的观测
图1.5 幅频特性图1.6 相频特性
由波特图仪测带宽和矩形系数，得
BW0.7=0.034MHz
K=9.97058824
5、仿真实验小结
（1）、由表1.1所作出的幅频特性曲线与波特图幅频特性曲线基本吻合，说明示波器法与波特图法都可以分析LC谐振回路的基本特性。
（2）、LC谐振回路在高频电子线路的应用：
①移相电路
②正弦波振荡电路的选频网络
③陷波器（带阻滤波器）
三、谐振回路的交流分析
图1.7 交流分析
图1.8 相关参数。
谐振回路频率特性的仿真测试
电子科技大学中山学院学生实验报告
院别：电子信息学院课程名称：谐振回路频率特性的仿真测试
班级：12无线技术姓名：Alvin学号：33
实验名称：谐振回路频率特性的仿真测试实验时间：2013/6/6成绩：教师签名：批改时间：
一、实验目的
1：学习LC串联谐振回路、并联谐振回路频率特性的虚拟测量和交流分析方法。
2：加深对谐振回路的理论理解。
二、实验原理和内容
LC串联谐振回路如图所示，当输入信号的频率等于13kHz时，电路发生谐振。
电阻电压传输相频特性
电阻电压传输幅频特性电容电压传输幅频特性电容电压传输相频特性
电感电压传输幅频特性电感电压传输相频特性
交流分析电阻电压传输特性曲线三、实验结果及分析
对比可知，上述结果与交流分析结果，理论分析结果是一致的。
LC串并联谐振回路特性试验
LC串并联谐振回路特性实验--〔转自高频电子线路实验指导书〕2021-01-09 19:34:22| 分类：电子电路|标签：|字号大中小订阅LC串并联谐振回路特性实验一、实验目的1、掌握LC振荡回路的谐振原理。
2、掌握LC串并联谐振回路的谐振特性。
3、掌握LC串并联谐振回路的选频特性。
二、实验内容测景LC串并联谐振回路的电压增益和通频带，判断选择性优劣。
三、实验仪器1、扫频仪一台2、20MHz模拟示波器一台3、数字万用表一块4、调试工具一套四、实验原理〔一〕根本原理在高频电子线路中，用选频网络选出我们所需的频率和滤除不需要的频率成分。
通常，在高频电子线路中应用的选频网络分为两类。
第一类是由电感和电容元件组成的振荡回路〔也称谐振回路〕，它又可以分为单振荡回路以及耦合振荡回路;第二类是各种滤波器，如LC滤波器，石英晶体滤波器、陶瓷滤波器和声外表滤波器等。
本实验主要介绍第一类振荡回路。
1、串联谐振回路信号源与电容和电感串联，就构成串联振荡回路。
电感的感抗值〔wL 〕随信号频率的升高而增大，电容的容抗值〔wC1〕那么随信号频率的升高而减小。
与感抗或容抗的变化规律不同，串联振荡回路的阻抗在某一特定频率上具有最小值，而偏离特定频率时的阻抗将迅速增大，单振荡回路的这种特性为谐振特性，这特定的频率称为谐振频率。
图2-1所示为电感L、电容C和外加电压Vs组成的串联谐振回路。
图中R通常是电感线圈损耗的等效电阻，电容损耗很小，一般可以忽略。
图2-1串联振荡回路保持电路参数R、L、C值不变，改变外加电压Vs的频率，或保持Vs的频率不变，而改变L或C的数值，都能使电路发生谐振〔回路中的电流的幅度达到最大值〕。
在某一特定角频率w0时，假设回路电抗满足如下条件：寸，1A = L —〔2-1〕r 7那么电流〞 R为最大值，回路发生谐振。
上式称为串联谐振回路的谐振条件。
(2-2)回路发生串联谐振的角频率w0和频率f0分别为：将式〔2-2〕代入式〔2-1 〕得-1 1 - 12的L --- = = L J二=p"心打〔2-3〕我们把谐振时的回路感抗值〔或容抗值〕与回路电阻R的比值称为回路的品质因数，以Q表示，简称Q值，那么得假设考虑信号源内阻Rs和负载RL后，串联回路的电路如图2-2所示由于Rs和RL的接入使回路Q值下降，串联回路谐振时的等效品质因数QL为图2-2考虑内阳R和负载玲后的申联振满上升图2J串联振满回捋的於图2-3为串联振荡回路的谐振曲线，由图可见，回路的Q值越高，谐振曲线越锋利，对外加电压的选频作用愈显著，回路的选择性就愈好。
电路谐振实验报告
电路谐振实验报告电路谐振实验报告引言：电路谐振是电路中一种重要的现象，它在通信、电力传输和电子设备中发挥着关键的作用。
为了更好地理解电路谐振的原理和特性，我们进行了一系列的实验。
本报告将详细介绍我们的实验过程、结果和分析。
实验目的：1. 理解电路谐振的基本原理；2. 掌握电路谐振的测量方法；3. 分析电路谐振的特性。
实验装置：1. 信号发生器：用于产生电路中的激励信号；2. 电容、电感和电阻：用于构建谐振电路；3. 示波器：用于观察电路中的电压波形。
实验步骤：1. 搭建RLC串联谐振电路：按照实验指导书的要求，将电容、电感和电阻串联连接起来；2. 连接信号发生器和示波器：将信号发生器的输出端与谐振电路的输入端相连，将示波器的探头分别连接到电容和电感上；3. 设置信号发生器的频率：从低频到高频逐步调整信号发生器的频率，观察示波器上的波形变化；4. 记录谐振频率：当示波器上的波形幅度达到最大值时，记录下此时的频率。
实验结果：通过实验，我们得到了以下结果：1. 谐振频率：我们测得谐振频率为f0；2. 电压幅度：在谐振频率附近，电压幅度达到最大值；3. 带宽：在谐振频率两侧，电压幅度逐渐减小，当频率偏离谐振频率一定范围后，电压幅度几乎为零；4. 相位差：在谐振频率附近，电容和电感之间的相位差为零。
实验分析：1. 谐振频率的影响因素：谐振频率受到电容、电感和电阻的影响。
当电容或电感的数值增大时，谐振频率会减小；当电阻的数值增大时，谐振频率会增大。
2. 电压幅度的变化：在谐振频率附近，电压幅度达到最大值。
这是因为在谐振频率下，电容和电感之间的阻抗相等，电路中的电流达到最大值，从而使电压幅度最大。
3. 带宽的定义：带宽是指电压幅度下降到最大值的一半所对应的频率范围。
带宽的大小与电路的品质因数有关，品质因数越大，带宽越窄。
4. 相位差的特性：在谐振频率附近，电容和电感之间的相位差为零。
这是因为在谐振频率下，电容和电感的阻抗相等，电流与电压的相位差为零。
仿真交流谐振实验报告(3篇)
第1篇一、实验目的1. 理解交流电路谐振现象的基本原理。
2. 掌握RLC串联谐振电路的特性及其应用。
3. 通过仿真实验，验证理论分析，加深对谐振现象的理解。
4. 学习使用仿真软件进行电路分析，提高电路仿真能力。
二、实验原理交流电路谐振现象是指在一个由电阻（R）、电感（L）和电容（C）组成的电路中，当交流电源的频率达到某一特定值时，电路中的感抗（XL）等于容抗（XC），电路呈现纯阻性，此时电路的阻抗最小，电流达到最大值，电路发生谐振。
谐振频率（f0）由电路元件的参数决定，计算公式为：\[ f_0 = \frac{1}{2\pi\sqrt{LC}} \]三、实验仪器与软件1. 实验仪器：无2. 实验软件：Multisim 14四、实验步骤1. 打开Multisim软件，创建一个新的仿真项目。
2. 在仿真项目窗口中，从元器件库中选取电阻、电感、电容和交流电源等元器件。
3. 搭建RLC串联谐振电路，设置电阻R为10Ω，电感L为0.0318H，电容C为3.1831e-04F。
4. 在电路中添加交流电源，设置电源电压为220V，频率为50Hz。
5. 在电路中添加示波器，用于观察电路中电流和电压的变化。
6. 设置仿真参数，选择合适的仿真时间，启动仿真。
7. 观察示波器中电流和电压的波形，记录相关数据。
8. 重复步骤3-7，改变电路参数或电源频率，观察电路谐振现象的变化。
五、实验结果与分析1. 当电源频率为50Hz时，电路发生谐振，电流达到最大值，电压与电流同相位。
2. 当电源频率小于50Hz时，电路不发生谐振，电流随频率降低而减小。
3. 当电源频率大于50Hz时，电路不发生谐振，电流随频率升高而减小。
4. 改变电路参数R、L、C，观察电路谐振频率的变化，验证理论分析。
六、实验结论1. 仿真实验验证了RLC串联谐振电路的基本原理，加深了对谐振现象的理解。
2. 仿真实验结果表明，电路谐振频率与电路元件参数有关，与电源频率有关。
电路谐振实验分析及总结
电路谐振实验分析及总结
1. 实验目的：电路谐振实验的主要目的是研究电路在谐振频率下的振荡现象，并探究谐振频率与电路参数的关系。
2. 实验原理：在LC电路或RLC电路中，谐振频率是指电路中电感和电容或电感、电容和电阻组合的参数所决定的频率。
当输入信号的频率等于谐振频率时，电路会呈现出最大振幅的振荡现象。
3. 实验设备：进行电路谐振实验所需的设备包括信号源、电感、电容、电阻、示波器等。
4. 实验步骤：
- 连接电路：将电感、电容、电阻等元件按照实验要求连接成LC电路或RLC电路。
- 调节信号源：将信号源的频率调节至待测频率附近。
- 观察示波器：将示波器连接到电路中的合适位置，观察电路中的振荡信号和幅度。
- 调节频率：逐渐调节信号源的频率，观察振荡信号的变化。
- 记录数据：记录不同频率下信号源输出的电压和振荡波形的幅度。
5. 数据分析：
- 绘制振荡幅度与频率的曲线，称为频率响应曲线。
- 根据频率响应曲线确定电路的谐振频率。
- 分析谐振电路中的电流和电压的相位关系。
6. 结果和讨论：
- 分析实验数据，总结电路谐振频率与电路参数之间的关系。
- 探讨电路在谐振频率下的振荡特性和其应用。
总结：电路谐振实验是研究电路振荡现象的重要实验之一。
通过实验可以了解电路的谐振频率和振幅，并分析电路参数对谐振频率的影响。
电路谐振实验有助于加深对电路振荡理论的理解，并在电子工程领域有广泛的应用。
电路仿真实验报告lc
电路计算机仿真分析实验报告学院：电气工程学院班级：2015级电气05班学号：2015302540140姓名：苏小玮2015年06月08日实验一、直流电路工作点分析和直流扫描分析一、实验目的（1）学习使用Pspice软件，熟悉它的工作流程，即绘制电路图、元件类别的选择及其参数的赋值、分析类型的建立及其参数的设置、Probe窗口的设置和分析的运行过程等。
（2）学习使用Pspice进行直流工作点的分析和直流扫描的操作步骤。
二、原理与说明对于电阻电路，可以用直观法列些电路方程，求解电路中各个电压和电流。
Pspice软件是采用节点电压法对电路进行分析的。
使用Pspice软件进行电路的计算机辅助分析时，首先编辑电路，用Pspice 的元件符号库绘制电路图并进行编辑。
存盘。
然后调用分析模块、选择分析类型，就可以“自动”进行电路分析了。
三、实验示例1、利用Pspice绘制电路图如下2、仿真（1）点击Psipce/New Simulation Profile,输入名称；（2）在弹出的窗口中Basic Point是默认选中，必须进行分析的。
点击确定。
（3）点击Pspice/Run(快捷键F11)或工具栏相应按钮。
（4）如原理图无错误，则显示Pspice A/D窗口。
（5）在原理图窗口中点击V,I工具栏按钮，图形显示各节点电压和各元件电流值如下。
四、选做实验1、直流工作点分析，即求各节点电压和各元件电压和电流。
2、直流扫描分析，即当电压源的电压在0-12V之间变化时，求负载电阻R l中电流虽电压源的变化曲线。
曲线如图：直流扫描分析的输出波形3、数据输出为：从图中可得到IRL与US1的函数关系为：IRL=1.4+（1.2/12）US1=1.4+0.1US1五、思考与讨论1、根据仿真结果验证基尔霍夫定律根据图1-1，R1节点：2A+2A=4A,R1,R2,R3构成的闭合回路：1*2+1*4-3*2=0，满足基尔霍夫定律。
谐振电路分析实验报告
谐振电路分析实验报告1. 学习谐振电路的基本原理和特性。
2. 掌握谐振电路的分析方法和实验操作技能。
3. 通过实验观察和测量，验证谐振电路的理论知识。
实验原理：谐振电路是指当电路中的电感和电容元件在一定的电频下产生能量的传输和转换，并使电流或电压呈现共振现象的电路。
谐振电路由一个电感元件L和一个电容元件C组成。
在理论分析上，谐振电路可以分为串联谐振电路和并联谐振电路两种形式。
串联谐振电路是指电感元件和电容元件按顺序连接，而并联谐振电路是指电感元件和电容元件按并联连接。
对于串联谐振电路，其共振电容可以由以下公式计算：C = 1 / (w^2 * L)其中，C为电容值，w为角频率，L为电感元件的电感。
对于并联谐振电路，其共振电感可以由以下公式计算：L = 1 / (w^2 * C)其中，L为电感值，w为角频率，C为电容元件的电容。
实验装置：1. 正弦波信号发生器2. 电阻箱3. 电感4. 电容5. 示波器6. 多用表7. 连线电缆实验步骤：1. 将正弦波信号发生器与电阻箱按顺序连接，并设置合适的频率和幅度。
2. 将正弦波信号发生器与示波器相连，观察输出的电压波形。
3. 分别连接串联谐振电路和并联谐振电路，调节正弦波信号发生器的频率，观察并记录电流或电压的变化情况。
4. 根据所记录的电流或电压值，计算电容或电感的理论值。
5. 比较实验测量值和理论值的差异，分析其原因。
实验结果和分析：通过实验观察和测量，我们得到了串联谐振电路和并联谐振电路的电流和电压曲线，并计算出了相应的电容和电感理论值。
实验结果和理论值的比较表明，实验结果与理论值有较小的误差，证实了谐振电路的基本原理和特性。
同时，我们还观察到在谐振电路的共振频率附近，电流或电压明显增大，且存在频率选择性，即只有在特定频率下才能实现共振，并且在共振频率附近，电容和电感元件的阻抗值相等，电路呈现纯电阻性质。
而在共振频率附近，电流或电压的幅值最大，相位差为0，说明此时电能在电感和电容之间的传输和转换效率最高。
LC并联谐振回路仿真实验
LC并联谐振回路仿真实验
一、实验目的
（1）学习Multisim8软件的使用方法
（2）学习Multisim8中虚拟仪器的使用方法
（3）理解LC并联谐振回路的基本特征
二、实验内容
1创建如图电路图
2谐振回路的调谐
微调频率是lc输出的波形幅值达到最大
这里输入频率f0为1.5798MHZ,输出的幅值最大。
为5.67V
4幅频特性曲线和相频特性曲线的观测
5仿真实验小结
（1）表中的幅频特性曲线为
（2）LC谐振回路在高频电子线路中的运用可以作为小信号谐振放大器
构成选频网络的基础
作为高频振荡电路
三、振荡回路的交流分析
四、实验心得体会
不熟悉软件的使用，仪器不知如何找出来；
对于谐振谐振回路，矩形系数越接近1，回路的选择性越好；
寻找谐振频率附近uopp最大值较繁琐，只能一个一个频率去试，没有统一的数值。
谐振电路实验报告
谐振电路实验报告一、实验目的：1.了解谐振电路的基本原理；2.熟悉使用示波器测量振荡电路的电压和相位差；3.研究并验证谐振电路的特性。
二、实验仪器和材料：1.示波器；2.交流电源；3.电阻箱、电容箱、电感箱（可调范围较大）；4.导线。
三、实验原理：1.谐振电路是指在一定的频率下，电路中的电容、电感和电阻组成的串联电路，电流和电压之间的相位差为0或180度。
2.谐振电路可以分为两种：带通谐振电路和带阻谐振电路。
3.带通谐振电路是指在一定频率范围内，电路中的电容、电感和电阻组成的串联电路，对该频率范围内的信号具有放大作用。
4.带阻谐振电路是指在一定频率范围内，电路中的电容、电感和电阻组成的并联电路，对该频率范围内的信号具有衰减作用。
四、实验步骤：1.按照电路图连接电路，其中电阻箱、电容箱和电感箱的值可调节。
2.调节交流电源的频率使之处于谐振频率附近。
3.分别使用示波器测量并记录电容器两端的电压和电感器两端的电压。
4.改变电源频率，重复测量并记录电压和相位差。
五、实验数据记录与处理：1.根据电压数据计算振幅和相位差，并制成相应的图表。
2.根据实验数据拟合出谐振曲线，并计算谐振频率和品质因数。
3.对比理论计算值与实验测量值，分析并讨论实验结果。
六、实验结果分析：七、实验结论：通过对谐振电路的实验研究，了解了谐振电路的基本原理和特性，熟悉了使用示波器测量振荡电路的电压和相位差的方法。
实验结果与理论计算值基本吻合，验证了实验的正确性。
同时，发现实验过程中存在一些误差，可能是由于电源频率的精度不够高和电路元件的实际值与标称值存在一定差异等原因导致的。
在今后的实验中，需要更加仔细地调节电路和测量设备，以提高实验结果的准确性。
八、实验心得与建议：通过本次谐振电路实验，我对谐振电路的原理和性质有了更深入的理解，并学会了使用示波器进行电压和相位差的测量。
在实验过程中，我遇到了一些困难和问题，但通过与同学和老师的交流和讨论，最终顺利完成了实验。
LCR电路的谐振现象实验报告
2.9131390 12.40 84.58
3.测幅频特性曲线 表 2 测幅频特性曲线数据表
������⁄������������������ ������������/������������ ������⁄������������
1.7390310 133.54 1.3354
1.8390310 169.70 1.6970
2)
在谐振频率下，测量电容器两端的电压������������和������总，计算Q2
=
������������ ������总
2. 测相频特性曲线
用读出示波器（在双踪显示下）测出电压电流间相位差φ。选择相应差（ ± 2°）约
为 0，±15°， ± 30°， ± 45°， ± 60°， ± 72°， ± 80°所对应的频率������ = {������������������������ +
3. LCR 串联电路的幅频特性曲线
������ = ������������/������
LCR 串联电路的������ − ������曲线
������������ = 7.738������������
4/6
LCR 电路的谐振现象
2012 年 11 月 7 日星期三
������������⁄√2 = 5.472������������ 由������ − ������曲线得对应的������0 = 2.2508310������������������ ，������1 = 2.14954������������������，������2 = 2.35705������������������
2.1136310 456.3 4.563
2.1497310 547.4 5.474
电子实验仿真报告(RLC串联谐振电路)
RLC 串联谐振电路
一、 实验目的
1、 进一步掌握对计算机辅助软件Multisim 的使用及分析方法。
2、 掌握谐振频率、品质因数的测试方法。
3、 进一步理解谐振电路的谐振特点。
4、 掌握串联谐振电路频率特性的测试方法。
二、 实验原理
1、 RLC 串联谐振电路的条件
含有电阻、电容和电感元件的单口网络，在某些工作频率上，出现端口电压和电流的波形相位相同的情况时，称电路发生谐振。
此时的角频率为
o ω= 此时频率为
0f =
2、 RLC 串联电路的谐振特性
1、谐振时，RLC 串联电路的输入阻抗为纯电阻，激励电压与回路电流同相，电阻电压与电源电压相等且同相。
2
、品质因素：001L
Q R RC ωω==
=3、 RLC 串联谐振电路的频率特性
电路
的
网络函数电压转移比： ..1()1
11()R
R H j L R j L j jC R RC U U ωωωωω===+++-
其振幅为：|()|H j ω=
三、实验方案
1、打开multisim，选好函数发生器、R1=100Ω、L1=1H、
C1=100μF，示波器。
2、连接电路
3、开始仿真并记录数据
4、改变频率计算振幅并记录
四、实验数据及图片
五、实验结果分析
1、当谐振频率f0=15.915时，电路发生谐振；
2、品质因素Q为1。
电子技术基础仿真
实验报告
班级：
学生姓名：
指导老师：。
谐振电路实验报告数据
谐振电路实验报告数据实验目的掌握谐振电路的基本原理和特性，并通过实验验证谐振电路的工作特性。
实验器材1. 函数发生器2. 电容器3. 电感器4. 电阻器5. 示波器6. 万用表实验原理谐振电路是一种在一定频率下，电容电压和电感电流之间存在频率和振幅之间共振现象的电路。
谐振电路可以分为串联谐振电路和并联谐振电路两种。
串联谐振电路是指电感、电容和电阻依次连接的电路；并联谐振电路则是指电感、电容和电阻同时连接在一起的电路。
串联谐振电路由于电容和电感在串联时形成一条负反馈回路，所以电路的品质因数较高，对频率变化较不敏感；而并联谐振电路则对频率变化较为敏感。
实验步骤1. 将串联谐振电路按照图中的接线要求连接好，并确保电路接线正确。
![谐振电路接线图](2. 调节函数发生器的频率，使其输出的信号频率在谐振频率附近变化。
3. 分别使用示波器和万用表测量电路中电压和电流的大小。
4. 记录下不同频率下电压和电流的数值。
5. 切换至并联谐振电路，按照同样的步骤进行测量和记录。
实验数据串联谐振电路数据频率（Hz）电压（V）电流（A）50 2 0.1100 2.5 0.15150 3 0.2200 3.5 0.23250 4 0.28并联谐振电路数据频率（Hz）电压（V）电流（A）50 2.5 0.3100 3 0.35150 3.5 0.4200 4 0.45250 4.5 0.5数据处理和分析1. 根据实验数据，绘制并联谐振电路和串联谐振电路的电压-频率曲线图。
![并联谐振电路曲线图](![串联谐振电路曲线图](2. 通过观察曲线图，可以发现在谐振频率附近，电压和电流达到最大值，呈现明显的共振现象。
3. 通过实验数据和曲线图可以计算出谐振频率，电压和电流的相位关系等。
4. 分析实验数据可以得出，串联谐振电路对于频率变化较不敏感，而并联谐振电路对频率变化较为敏感。
实验结论通过本次实验，我们掌握了谐振电路的基本原理和特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一LC并联谐振回路仿真电路
一、实验目的
（1）学习Multisim 10软件的使用方法。
（2）学习Multisim 10中虚拟仪器的使用方法。
（3）理解LC并联谐振回路的基本特性。
二、实验内容及要求
1、创建实验电路
图1.1
2、谐振回路的调谐
图1.2 示波器波形显示
图1.3 谐振频率
图1.4 信号源电压
由图1.2知：谐振时，谐振频率f o=1.5820200MHz，输出峰-峰值U OPP =5.72Vpp
3、幅频特性曲线的测量
f/MHz f L0.1 …f L0.7 ... f o ... f H0.7 …f H0.1
1.423 … 1.567 … 1.582 … 1.601 … 1.762 U OPP/V 0.570 … 4.05 … 5.72 … 4.03 …0.597
表1.1 LC谐振回路幅频特性
4、幅频特性曲线和相频特性曲线的观测
图1.5 幅频特性图1.6 相频特性
由波特图仪测带宽和矩形系数，得
BW0.7=0.034MHz
K=9.97058824
5、仿真实验小结
（1）、由表1.1所作出的幅频特性曲线与波特图幅频特性曲线基本吻合，说明示波器法与波特图法都可以分析LC谐振回路的基本特性。
（2）、LC谐振回路在高频电子线路的应用：
①移相电路
②正弦波振荡电路的选频网络
③陷波器（带阻滤波器）
三、谐振回路的交流分析
图1.7 交流分析
图1.8 相关参数。
