泰禾•北京院子不锈钢焊接水箱技术标准一、工程概况本工程位于孙河北路以南，孙河组团三号路以西。
共计30栋楼，包括洋房1#、2#、4#、5#、10#楼，联排别墅6#～9#、11#～18#楼，合院别墅19#～26#楼，楼王别墅27#～29#楼，公租房3#楼，配套公建30#楼及1#地下车库工程。
除3#、27、28、29#楼地下3层外，其余均为地下2层地下室，地上分别为洋房6层，合院、联排及楼王别墅3层，配套公建2层。
本工程建筑面积为108502.02㎡（其中地上：64776.92㎡，地下：43752.10㎡），基础结构形式为梁板式筏形基础，主体结构形式为钢筋混凝土框架结构。
本工程中不锈钢焊接水箱分布在地下车库给水、中水及人防工程有关设备机房中。
二、标段划分本次设备招标分为一个标段，投标供应商必须对该标段内全部招标内容进行投标，不允许只对该标段的部分内容进行投标。
三、供货日期本次设备招标的供货周期为2014年5月20日分批全部到货。
最终供货日期以甲方与中标单位最终以双方合同约定为准，每拖延工期一天，罚款10000元。
四、设备清单表五、技术要求（一）、总则1、本次招标的材料为泰禾•北京院子项目不锈钢焊接水箱招标，包括水箱及配套部件的采购、安装、调试、验收和售后服务等。
本次招标只设一个标段，投标供应商必须对该标段内全部招标内容进行投标，不允许只对该标段的部分内容进行投标。
2、本技术文件只是对主要材料的一般性原则性规定，并不是详尽的技术要求，投标供应商有责任对设备设计符合技术规格书要求负责。
3、材料及其主要部件的原始产地需明确的标明在投标文件中，并附带原始产地的生产许可证和相关文件。
4、投标供应商应在投标前仔细的阅读技术文件，如发现有疑问、冲突或者技术问题，投标供应商应询问招标方。
5、投标供应商应仔细核对技术文件中每项条款的要求，并对每项条款一一实质性的回复，并填写技术偏差表。
6、投标供应商应对招标文件中涉及的知识产权负责，并保证不伤害招标方的利益。
不锈钢水箱技术要求
不锈钢水箱技术要求一、规范及标准1、《建筑给水排水设计规范》GB50015－2003水质符合国家《生活饮用水卫生标准》和《二次供水设施卫生规范》、2、GB/T17219-98《生活饮用水输配水设备及防护材料的安全性评价规范》、GB50242-2002《建筑给排水及采暖工程施工验收规范》、3、12S101《矩形给水箱》4、GB/T3280-1992 不锈钢冷轧钢板5、《生活饮用水输配水设备及防护材料的安全性能评价标准》GB/T17219-20016、GB/T4242 焊接用不锈钢焊丝(316)7、GB/T12771 流体输送用不锈钢焊接钢管8、钢制压力容器焊接规程 JB/T47099、 GB5947 《生活饮用水卫生标准》10、GB/T17219 《生活用水及防护材料的安全性评价规范》二、本项目招标范围具体见泵房二次供水水箱及机房水泵设备改造工作量清单（一）、投标人所提供的投标产品应包括：1、新水箱、水泵的供货、安装等；2、水箱底部槽钢基础的安装；（原混凝土基础不用拆除）。
3、水箱配件包含进水口、出水口、溢流口、排污口（需加不锈钢防虫网）、透气孔以及液位计。
要求：各管口大小和数量按照原水箱配置、各预留管口需用镀锌管子连接到位，出水口要求和水泵连接到位。
（二）设备描述及主要技术要求1.水箱的规格、尺寸、有效容积及安装环境详见相关平面图及现场位置。
2.水箱材质为不锈钢SUS304-2B。
3.提供水箱原材料规格、成份及产地证明。
4.不锈钢水箱采用装配式焊接结构。
型板规格为1000×1000mm。
5.水箱底座必须经防腐处理（热镀锌）的碳钢槽钢制作。
6.水箱底座拼装应采用螺栓连接的现场拼装形式，槽钢对接处必须设置在基础上。
7.水箱设有进出水管、透气口（带不锈钢金属防虫网）、溢流口、排污口等并根据设计要求提供其他接口。
8.水箱人孔应根据图纸结合现场情况设置，人孔必须加锁装置，并以相同材料配置不锈钢内外爬梯。
现行国家建筑标准设计图集目录全集

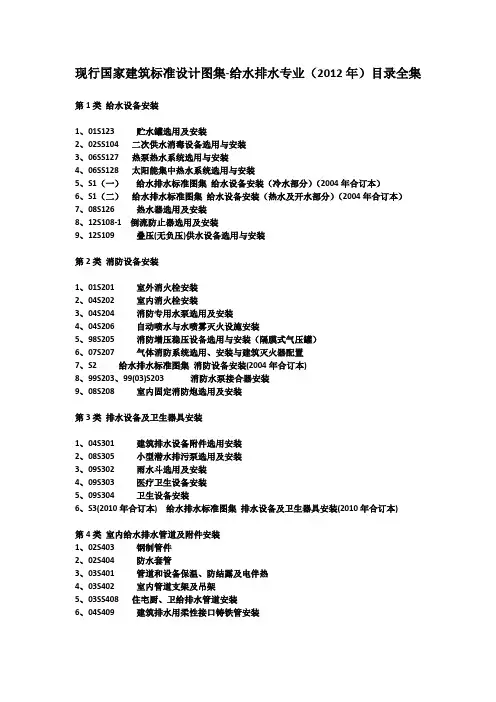

现行国家建筑标准设计图集-给水排水专业（2012年）目录全集第1类给水设备安装1、01S123 贮水罐选用及安装2、02SS104 二次供水消毒设备选用与安装3、06SS127 热泵热水系统选用与安装4、06SS128 太阳能集中热水系统选用与安装5、S1（一）给水排水标准图集给水设备安装（冷水部分）（2004年合订本）6、S1（二）给水排水标准图集给水设备安装（热水及开水部分）（2004年合订本）7、08S126 热水器选用及安装8、12S108-1 倒流防止器选用及安装9、12S109 叠压(无负压)供水设备选用与安装第2类消防设备安装1、01S201 室外消火栓安装2、04S202 室内消火栓安装3、04S204 消防专用水泵选用及安装4、04S206 自动喷水与水喷雾灭火设施安装5、98S205 消防增压稳压设备选用与安装（隔膜式气压罐）6、07S207 气体消防系统选用、安装与建筑灭火器配置7、S2 给水排水标准图集消防设备安装(2004年合订本)8、99S203、99(03)S203 消防水泵接合器安装9、08S208 室内固定消防炮选用及安装第3类排水设备及卫生器具安装1、04S301 建筑排水设备附件选用安装2、08S305 小型潜水排污泵选用及安装3、09S302 雨水斗选用及安装4、09S303 医疗卫生设备安装5、09S304 卫生设备安装6、S3(2010年合订本) 给水排水标准图集排水设备及卫生器具安装(2010年合订本)第4类室内给水排水管道及附件安装1、02S403 钢制管件2、02S404 防水套管3、03S401 管道和设备保温、防结露及电伴热4、03S402 室内管道支架及吊架5、03SS408 住宅厨、卫给排水管道安装6、04S409 建筑排水用柔性接口铸铁管安装7、S4(一) 给水排水标准图集室内给水排水管道及附件安装(一)(2004年合订本)8、09S407-1 建筑给水铜管道安装9、10S407-2 建筑给水薄壁不锈钢管道安装10、10S406 建筑排水塑料管道安装11、10SS411 建筑给水复合金属管道安装12、10SS410 建筑特殊单立管排水系统安装13、S4(三) 给水排水标准图集室内给水排水管道及附件安装(三)(2011年合订本) 13-1、10S406 建筑排水塑料管道安装13-2、04S409 建筑排水用柔性接口铸铁管安装13-3、10SS410 建筑特殊单立管排水系统安装14、11S405-1～4 建筑给水塑料管道安装14-1、11S405-1 建筑给水氯乙烯类塑料管道安装14-2、11S405-2 建筑给水聚烯烃类塑料管道安装14-3、11S405-3 建筑给水复合类塑料管道安装14-4、11S405-4 建筑给水塑料管道安装通用详图15、S4(二) 给水排水标准图集室内给水排水管道及附件安装（二）(2012年合订本) 15-1、11S405-1 建筑给水聚乙烯类塑料管道安装15-2、11S405-2 建筑给水聚烯烃类塑料管道安装15-3、11S405-3 建筑给水复合类塑料管道安装15-4、11S405-4 建筑给水塑料管道安装通用详图15-5、09S407-1 建筑给水铜管道安装15-6、10S407-2 建筑给水薄壁不锈钢管道安装15-7、10SS411 建筑给水复合金属管道安装第5类室外给水排水管道工程及附属设施1、04S516 混凝土排水管道基础及接口2、04S519 小型排水构筑物3、04S520 埋地塑料排水管道施工4、05S502 室外给水管道附属构筑物5、05S518 雨水口6、06S506-2 自承式圆弧形架空钢管7、S501-1～2 单层、双层井盖及踏步（2002年合订本）7-1、97S501-1 井盖及踏步7-2、02S501-2 双层井盖8、S531-1～5 湿陷性黄土地区室外给水排水管道工程构筑物（2004合订本）8-1、04S531-1 湿陷性黄土地区给水排水管道基础及接口8-2、04S531-2 湿陷性黄土地区给水排水检漏管沟8-3、04S531-3 湿陷性黄土地区给水排水检漏井8-4、04S531-4 湿陷性黄土地区给水阀门井8-5、04S531-5 湿陷性黄土地区排水检查井9、08SS523 建筑小区塑料排水检查井10、02S515、02(03)S515 排水检查井（含2003年局部修改版）11、10S505 柔性接口给水管道支墩12、10S507 建筑小区埋地塑料给水管道施工13、S5(一) 给水排水标准图集室外给水排水管道工程及附属设施(一)(2011年合订本) 13-1、05S502 室外给水管道附属构筑物13-2、10S505 柔性接口给水管道支墩13-3、05S506-1 自承式平直形架空钢管13-4、06S506-2 自承式圆弧形架空钢管13-5、10S507 建筑小区埋地塑料给水管道施工14、12S522 混凝土模块式排水检查井15、S5(二) 给水排水标准图集室外给水排水管道工程及附属设施(二)(2012年合订本) 15-1、02S515 排水检查井15-2、04S516 混凝土排水管道基础及接口15-3、04S520 埋地塑料排水管道施工15-4、05S518 雨水口15-5、02(03)S515 排水检查井（2003年局部修改版）15-6、95(03)S517 排水管道出水口（2003年局部修改版）15-7、95S517 排水管道出水口15-8、08SS523 建筑小区塑料排水检查井15-9、12S522 混凝土模块式排水检查井第6类给水处理构筑物1、07SS604 建筑管道直饮水工程2、10S605 游泳池设计及附件安装第7类排水处理构筑物1、02S701 砖砌化粪池2、03S702 钢筋混凝土化粪池3、08SS703-2 建筑中水处理工程（二）4、08SS704 混凝土模块式化粪池5、10SS705 雨水综合利用第8类蓄水构筑物1、04S801-1 钢筋混凝土倒锥壳保温水塔（50m3、100m3）2、04S801-2 钢筋混凝土倒锥壳保温水塔（150m3、200m3、300m3）3、04S802-1 钢筋混凝土倒锥壳不保温水塔（50m3、100m3）4、04S802-2 钢筋混凝土倒锥壳不保温水塔（150m3、200m3、300m3）5、04S803 圆形钢筋混凝土蓄水池6、05S804 矩形钢筋混凝土蓄水池第9类综合项目1、07S906 给水排水构筑物设计选用图（水池、水塔、化粪池、小型排水构筑物）2、S901～902 民用建筑工程给水排水设计深度图样（2009年合订本）2-1、09S901 民用建筑工程给水排水施工图设计深度图样2-2、09S902 民用建筑工程给水排水初步设计深度图样现行国家标准图集-给水排水专业（2009年）第1类：给水设备安装1、02S101 矩形给水箱2、02SS104 二次供水消毒设备选用与安装3、04S107 游泳池附件安装及设备选用4、05S108 倒流防止器安装5、06SS109 管网叠压供水设备选用与安装6、05SS121 热水机组选用与安装7、S122-1～10 水加热器选用及安装(2001年合订本)7-1、01S122-1 RV系列导流型容积式水加热器选用及安装7-2、01S122-2 HRV系列导流型半容积式水加热器选用及安装7-3、01S122-3 SV系列弹性管束型半容积式水加热器选用及安装7-4、01S122-4 SI系列弹性管束型半即热式水加热器选用及安装7-5、01S122-5 TBF系列浮动盘管型半容积式水加热器选用及安装7-6、01S122-6 SW、WW系列浮动盘管型半即热式水加热器选用及安装7-7、01S122-7 BFG系列浮动盘管型半容积式水加热器选用及安装7-8、01S122-8 TGT系列浮动盘管型半即热式水加热器选用及安装7-9、01S122-9 SS、MS系列U形管型容积式水加热器选用及安装7-10、01S122-10 DFHRV系列导流浮动盘管型半容积式水加热器选用及安装8、01S123 贮水罐选用及安装9、01S125 开水器（炉）选用及安装10、06SS127 热泵热水系统选用与安装11、06SS128 太阳能集中热水系统选用与安装12、S1(一) 给水设备安装（冷水部分）2004版12-1、02S101 矩形给水箱12-2、98S102 卧式水泵隔振及其安装12-3、95SS103 立式水泵隔振及其安装12-4、02SS104 二次供水消毒设备选用与安装12-5、01SS105 常用小型仪表及特种阀门选用安装12-6、02S106 中小型冷却塔选用及安装12-7、04S107 游泳池附件安装及设备选用13、S1(二) 给水设备安装（热水及开水部分）2004版13-1、01S122 水加热器选用及安装13-2、01S123 贮水罐选用及安装13-3、95S124 自控恒温装置13-4、01S125 开水器（炉）选用及安装13-5、01SS126 住宅用热水器选用及安装第2类：消防设备安装14、01S201 室外消火栓安装15、04S202 室内消火栓安装16、99S203 消防水泵接合器安装16-1、99S203 消防水泵接合器安装16-2、99(03)S203 消防水泵接合器安装（2003年局部修改版）17、04S204 消防专用水泵选用及安装18、98S205 消防增压稳压设备选用与安装（隔膜式气压罐）19、04S206 自动喷水与水喷雾灭火设施安装20、07S207 气体消防系统选用、安装与建筑灭火器配置21、S2 消防设备安装2004版第3类：排水设备及卫生器具安装22、04S301 建筑排水设备附件选用安装23、01S302 雨水斗24、99S304 卫生设备安装25、01S305 小型潜水排污泵选用及安装26、S3 排水设备及卫生器具安装2004版第4类：室内给水排水管道及附件安装27、03S401 管道和设备保温、防结露及电伴热28、03S402 室内管道支架及吊架29、02S403 钢制管件30、02S404 防水套管31、SS405-1～4 给水塑料管安装（2002年合订本）32、96S406 建筑排水用硬聚氯乙烯（PVC－U）管道安装33、03S407-1 建筑给水金属管道安装-铜管34、04S407-2 建筑给水金属管道安装-薄壁不锈钢管35、03SS408 住宅厨、卫给排水管道安装36、04S409 建筑排水用柔性接口铸铁管安装37、S4(一) 室内给水排水管道及附件安装（一）2004版38、S4(二) 室内给水排水管道及附件安装（二）2004版第5类：室外给水排水管道工程及附属设施39、S501-1～2 单层、双层井盖及踏步（2002年合订本）39-1、97501-1 井盖及踏步39-2、02S501-2 双层井盖40、05S502 室外给水管道附属构筑物41、05S506-1 自承式平直形架空钢管42、06S506-2 自承式圆弧形架空钢管43、02S515 排水检查井44、04S516 混凝土排水管道基础及接口45、05S518 雨水口46、04S519 小型排水构筑物47、04S520 埋地塑料排水管道施工48、05SS521 预制装配式钢筋混凝土排水检查井49、05SS522 混凝土模块式排水检查井50、08SS523 建筑小区塑料排水检查井51、S531-1～5 湿陷性黄土地区室外给水排水管道工程构筑物（2004合订本）51-1、04S531-1 湿陷性黄土地区给水排水管道基础及接口51-2、04S531-2 湿陷性黄土地区给水排水检漏管沟51-3、04S531-3 湿陷性黄土地区给水排水检漏井51-4、04S531-4 湿陷性黄土地区给水阀门井51-5、04S531-5 湿陷性黄土地区排水检查井52、S5(二) 室外给水排水管道及附属设施（二）2005版52-1、97S501-1 井盖及踏步52-2、02S501-2 双层井盖52-3、02S515 排水检查井52-4、02(03)S515 排水检查井（2003年局部修改版）52-5、04S516 混凝土排水管道基础及接口52-6、95S517 排水管道出水口(含2003年局部修改版)52-7、04S520埋地塑料排水管道施工52-8、05SS521 预制装配式钢筋混凝土排水检查井52-9、05SS522 混凝土模块式排水检查井第6类：给水处理构筑物53、07SS604 建筑管道直饮水工程第7类：排水处理构筑物54、02S701 砖砌化粪池55、03S702 钢筋混凝土化粪池56、08SS703-2 建筑中水处理工程（二）第8类：蓄水构筑物57、04S801-1 钢筋混凝土倒锥壳保温水塔（50m3、100m3）58、04S801-2 钢筋混凝土倒锥壳保温水塔（150m3、200m3、300m3）59、04S802-1 钢筋混凝土倒锥壳不保温水塔（50m3、100m3）60、04S802-2 钢筋混凝土倒锥壳不保温水塔（150m3、200m3、300m3）61、04S803 圆形钢筋混凝土蓄水池（总容积50m3～2000m3）62、05S804 矩形钢筋混凝土蓄水池第9类：综合项目63、04S901 民用建筑工程给水排水施工图设计深度图样64、05S902 民用建筑工程给水排水初步设计深度图样65、05SS903 民用建筑工程互提资料深度及图样－给水排水专业66、05SS904 民用建筑工程设计常见问题分析及图示（给水排水专业）67、05SS905 给水排水实践教学及见习工程师图册68、07S906 给水排水构筑物设计选用图（水池、水塔、化粪池、小型排水构筑物）69、05SS907 小城镇住宅给水排水设施选用与安装69-1、05SS907-1 住宅用热水器选用及安装69-2、05SS907-2 卫生设备及排水附件安装69-3、05SS907-3 给水塑料管安装69-4、05SS907-4 砖砌给水阀门井及水表井69-5、05SS907-5 埋地塑料排水管道施工69-6、05SS907-6 砖砌排水检查井及跌水井69-7、05SS907-7砖砌化粪池70、07SS908 建筑给水排水常用设计参数及数据。
不锈钢水箱 执行标准(一)
不锈钢水箱执行标准(一)不锈钢水箱执行标准1. 引言•随着人们对生活质量的要求不断提高，不锈钢水箱作为一种常见的储存水源的设备，其质量和安全性备受关注。
2. 不锈钢水箱的定义•不锈钢水箱是一种以不锈钢材料制成的容器，用于存储和储备水资源。
3. 不锈钢水箱的执行标准•不锈钢水箱的执行标准是指制造不锈钢水箱所需要遵守的规定和标准。
国家标准•中国国家标准GB/T 《生活饮用水卫生标准》规定了不锈钢水箱的材料、设计、制造和使用方面的要求。
行业标准•行业标准GB/T 《建筑给水排水用金属材料储水装置》对不锈钢水箱的制造、检验、使用和维护提供了具体指导。
•地方标准根据不同地区对水源质量和水箱使用情况的实际需求，制定了一些额外的要求和规定。
例如，某些地方可能会要求不锈钢水箱具备耐寒性能。
4. 选择合格的不锈钢水箱•在购买不锈钢水箱时，消费者应注意以下几个方面：–确认水箱是否符合国家、行业和地方标准的要求；–检查水箱的材质、厚度和焊接工艺，确保其质量过关；–了解水箱的生产商和品牌，选择具有信誉和口碑的产品；–注意水箱的容量和适用场景，确保满足自身需求。
5. 不锈钢水箱的安装与维护•安装不锈钢水箱时，需遵循以下原则：–选择适合的安装地点，避免水箱受到外界物体的挤压或冲击；–水箱和输水管道之间应合理设置防护装置，以阻止杂质进入水箱；–定期清洗和消毒水箱，保持水质清洁和安全。
•不锈钢水箱作为一种常见的储水设备，其执行标准的遵守对确保水质安全至关重要。
消费者在购买和使用不锈钢水箱时，应选择合格的产品，并注意正确安装和维护。
只有如此，才能有效保障生活饮用水的质量和安全。
某方形不锈钢保温水箱详细设计图(dwg格式)
不锈钢方形保温水箱规格及板厚
不锈钢方形保温水箱规格及板厚不锈钢方形保温水箱是按照国家的建筑标准的设计图02S101来进行设计的，它采用一般的不锈钢水箱都会使用到的SUS304食品不锈钢板系列材质以及SUS316系列或SUS444系列等。
它也同样的采用了高强度的冲压板然后使箱子内部分布均匀的不锈钢拉筋来使的箱体能够承受的压力，使得压力均匀合理。
并且它有标准的冲压板块，规格有1000×1000、1000×500、500×500mm，都可以进行随意的配装，并且可以进行现场的焊接，所以节省了很多的费用，比如吊机等等。
而且高质量的冲压工艺，不然能够让箱体承受住最大的限度的压力，并且还节省了材料，比一般的来的薄，这样也满足了箱子的外形美观并且使用的要求!德州腾嘉不锈钢方形保温水箱的规格技术参数表序号型号(吨)规格(mm) 板厚(mm)长宽高底板侧1 侧2 侧3 顶板1 GLST-1 1000 1000 1000 2.0 1.5 1.52 GLST -2 2000 1000 1000 2.0 1.5 1.53 GLST -4 2000 2000 1000 2.0 1.5 1.54 GLST -8 2000 2000 2000 2.5 1.5 2.0 1.55 GLST -12 3000 2000 2000 2.5 1.5 2.0 1.56 GLST -16 4000 2000 2000 2.5 1.5 2.0 1.57 GLST -18 3000 3000 2000 2.5 1.5 2.0 1.58 GLST -24 4000 3000 2000 2.5 1.5 2.0 1.59 GLST -30 5000 3000 2000 2.5 1.5 2.0 1.510 GLST -32 4000 4000 2000 2.5 1.5 2.0 1.511 GLST -40 5000 4000 2000 2.5 1.5 2.0 1.512 GLST -48 6000 4000 2000 2.5 1.5 2.0 1.513 GLST -75 5000 5000 3000 3.0 1.5 2.0 1.514 GLST -80 8000 4000 2500 3.0 1.5 2.0 2.5 1.515 GLST -90 6000 5000 3000 3.0 1.5 2.0 2.5 1.516 GLST -105 7000 5000 3000 3.0 1.5 2.0 2.5 1.517 GLST -120 8000 5000 3000 3.0 1.5 2.0 2.5 1.518 GLST -144 8000 6000 3000 3.0 1.5 2.0 2.5 1.519 GLST -180 10000 6000 3000 3.0 1.5 2.0 2.5 1.51、产品可根据用户需要，从0.5m3----3000m3任意组合。
