无功补偿培训
无功补偿知识培训
预充触头来抑制冲击电流。 5、热电器：过热、过载保护。
第七章 发电市电补偿转换原理
1、发电市电补偿自动转换改造背景。 2、改造所需材料。 3、改造原理。
第二章 无功补偿方式分类
1. 延时投切方式 延时投切方式即人们熟称的“静态”补偿方式。
这种投切依靠于传统的接触器的动作，我们公 司现采用的是CJ19和CJ20投切电容的专用接触 器，它具有抑制电容的涌流作用，延时投切的 目的在于防止接触器过于频繁的动作时，电容 器造成损坏，更重要的是防备电容不停的投切 导致供电系统振荡，这是很危险的。
过程并能量又有较大的变化，我们把它称为瞬
的意义及补 偿容量的算法
1、提高功率因数的意义 ①、改善设备的利用率。 ②、提高功率因数可减少电压损失。 ③、可减少线路损失。 ④、可提高电力网的传输能力。 2、确定补偿容量的算法 ①、从提高功率因数需要提高确定补偿容量。
②、从降低线损需要来提高确定补偿容量。 ③、从提高运行电压需要来确定补偿容量。 ④、用补偿当量确定补偿容量。
第四章 无功功率控制器
无功功率补偿控制器有三种采样方式，功率因 数型、无功功率型、无功电流型。选择那一种 物理控制方式实际上就是对无功功率补偿控制 器的选择。控制器是无功补偿装置的指挥系统， 采样、运算、发出投切信号，参数设定、测量、 元件保护等功能均由补偿控制器完成。
无功补偿知识培训
主讲人：李 才 时 间：2011.09.06
目录
1、无功补偿作用 2、无功补偿方式分类 3、提高功率因数的意义及补偿容量的算法 4、无功功率控制器 5、控制器参数调整 6、主要元器件的作用与特点 7、发电市电补偿转换原理
SVG动态无功补偿培训教程
SVG动态无功补偿培训教程SVG（Static Var Generator）是一种用于无功补偿的静态设备，能够实时调节无功功率并保持系统功率因数在设定值范围内。
这种设备在电力系统中广泛应用，用于提高电网的稳定性和电能质量。
因此，学习SVG动态无功补偿的培训教程对于电力工程师和相关领域的从业人员来说是非常重要的。
一、SVG动态无功补偿的原理与作用SVG动态无功补偿的原理是通过控制其电流输出来改变电网的无功功率，进而调节系统的功率因数。
SVG通过控制其电压和电流的相位差来实现无功补偿。
当电网需要补偿无功功率时，SVG能够主动增加无功功率；当电网需要吸收无功功率时，SVG能够主动减少无功功率。
通过实时调节无功功率，SVG可以保持电网的功率因数在设定值范围内并提高电能质量。
二、SVG动态无功补偿的优点1.快速响应：SVG能够在毫秒级别实现无功功率的调节，相比传统的无功补偿设备（如电抗器和电容器），响应速度更快，能够更好地应对电网负荷的变化。
2.精准补偿：SVG能够精确控制无功功率的调节量，使系统维持在设定的功率因数范围内。
无论是低负载还是高负载时，都能够有效地补偿无功功率。
3.减少损耗：SVG通过保持系统功率因数在最佳范围内，减少了输电线路和电气设备的损耗，提高了电能的利用效率。
4.提高电能质量：SVG能够消除电网的谐波和提供电压稳定性，改善电网的电能质量，减少电能质量问题对终端设备的影响。
三、SVG动态无功补偿的应用1.电厂：SVG能够调节并补偿电厂的无功功率，提高电站的稳定性和可靠性。
2.变电站：SVG能够控制变电站的无功功率，改善电网的功率因数，减少无功功率引起的负荷损耗。
3.工业设备：SVG能够提供稳定的无功功率补偿，改善电能质量，降低电机的运行成本。
4.输电线路：SVG能够减少输电线路的无功功率损耗，降低能耗并提高输电效率。
四、SVG动态无功补偿的调试和维护为了确保SVG动态无功补偿系统的正常运行，需要进行调试和维护。

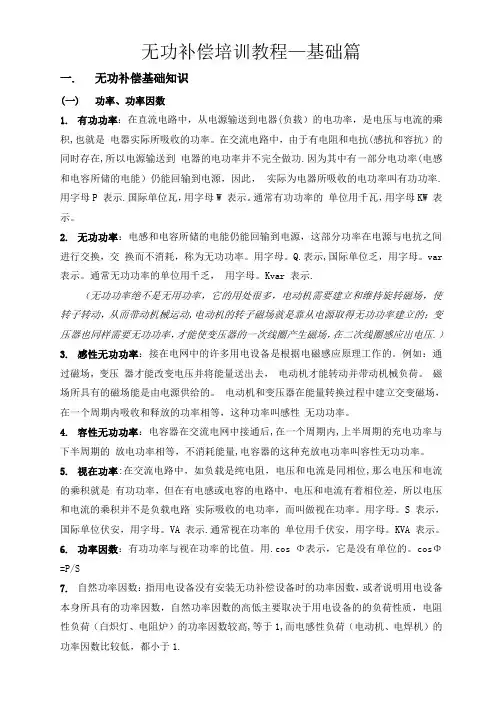

无功补偿培训教程
无功补偿培训教程—基础篇一. 无功补偿基础知识(一)功率、功率因数1.有功功率：在直流电路中，从电源输送到电器(负载）的电功率，是电压与电流的乘积,也就是电器实际所吸收的功率。
在交流电路中，由于有电阻和电抗(感抗和容抗）的同时存在,所以电源输送到电器的电功率并不完全做功.因为其中有一部分电功率(电感和电容所储的电能）仍能回输到电源，因此，实际为电器所吸收的电功率叫有功功率.用字母P 表示.国际单位瓦，用字母W 表示。
通常有功功率的单位用千瓦，用字母KW 表示。
2.无功功率：电感和电容所储的电能仍能回输到电源，这部分功率在电源与电抗之间进行交换，交换而不消耗，称为无功功率。
用字母。
Q.表示,国际单位乏，用字母。
var 表示。
通常无功功率的单位用千乏，用字母。
Kvar 表示.（无功功率绝不是无用功率，它的用处很多，电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动,电动机的转子磁场就是靠从电源取得无功功率建立的；变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压.）3.感性无功功率：接在电网中的许多用电设备是根据电磁感应原理工作的。
例如：通过磁场，变压器才能改变电压并将能量送出去，电动机才能转动并带动机械负荷。
磁场所具有的磁场能是由电源供给的。
电动机和变压器在能量转换过程中建立交变磁场，在一个周期内吸收和释放的功率相等，这种功率叫感性无功功率。
4.容性无功功率：电容器在交流电网中接通后,在一个周期内,上半周期的充电功率与下半周期的放电功率相等，不消耗能量,电容器的这种充放电功率叫容性无功功率。
5.视在功率:在交流电路中，如负载是纯电阻，电压和电流是同相位,那么电压和电流的乘积就是有功功率，但在有电感或电容的电路中，电压和电流有着相位差，所以电压和电流的乘积并不是负载电路实际吸收的电功率，而叫做视在功率。
用字母。
S 表示，国际单位伏安，用字母。
VA 表示.通常视在功率的单位用千伏安，用字母。
SVG无功补偿系统培训
• 8、将SVG转换开关打到“投入”状态，观察调节装置三相直流电压值， 监控装置SVG链节电压以及有无告警信息出现，一切正常无告警则正常 运行，否则将SVG转换开关打到“自检”状态，分析故障原因，待排除 故障后再投入SVG。
• 在电力系统中除发电机是无功功率的电源外，线 路的电容也产生部分无功功率。在上述两种无功 电源不能满足电网无功功率的要求时，需要加装 无功补偿装置。
无功补偿装置的作用？
• 改善功率因数 • 改善电压调节 • 调节负载的平衡性
无功补偿的基本原理
把具有容性功率负荷的装置与感性功率负 荷，并联接在同一电路；当容性负载释放能量 时，感性负荷吸收能量；而当感性负荷释放能 量时，容性负荷却在吸收能量；能量在两种负 荷之间交换。
SVG退出运行操作步骤
• 1、将SVG转换开关打到“自检”状态； • 2、断开旁路接触器； • 3、断开SVG断路器； • 4、关闭SVG风机； • 5、打开SVG隔离开关、合隔离开关接地刀
SVG维护注意事项
• SVG运行时，严禁打开启动柜柜门以及功率柜 柜门，避免发生事故。如需对启动柜、功率 柜内的部件进行检修，须断开SVG上级断路器、 拉开SVG上级隔离并将隔离开关接
直流电容
SVG控制系统工作方式
• SVG控制系统共有3种工作方式，分别是：“投入”、“自 检”、“退出”。工作方式切换通过SVG控制屏前板所设 置转换开关完成。
• 在“投入”模式下，SVG控制系统所有装置均正常工作， 能够实现功率单元的正常触发、监测和SOE记录。
(参考资料)无功补偿最全培训资料
目标：确定案例中电容器组补偿方式 �进线变压器容量为800kVA. � 计算的用户电容器组补偿容量为210kvar �电容器组应采用哪种补偿方式？
210 / 800 = 26% 自动补偿
2016-10-24
�说明 ----物理步组是电容器组的物理分组（功能板，模块） ----电气步组可能是多个物理步组的组合
----输入 • 电源电压：220V, 400V… • 电流互感器二次电流：1A, or 或5A
----输出 • 步数: 6 步 或12 步
----功能 • 报警 • 报警节点 • 显示
2016-10-24
----通讯
基于元器件的解决方案
�功率电缆 ----环境温度不超过40 °C：连接电缆必须可以在50 °C的温度下承受 ----环境温度不超过50 °C：连接电缆必须可以在60 °C的温度下承受 �二次回路
2016-10-24
2016-10-24
2016-10-24
为什么选择13.7％的电抗器？ 商建写字楼的谐波污染一般 以3次谐波为主，13.7％电抗 器可抑制3次及以上的谐波！
2016-10-24
�一些负载需要消耗无功功率 �无功功率占用电源容量，增加电能损耗 �无功功率降低功率因数，引起无功罚款
�一些负载需要消耗无功功率 �无功功率占用电源容量，增加电能损耗 �无功功率降低功率因数，引起无功罚款 �无功功率补偿可以提高功率因数，避免无功罚款 �无功功率补偿可以减少设备容量，提高电源利用率 �无功功率补偿可以减低损耗实现节能降耗 �无功功率补偿可以稳定电压，提高电能质量
� 消耗少量无功功率的电力设备
– 变频器 – 整流器
2016-10-24
Reactive power Active power
无功补偿技术培训-动态补偿
3.3 动态无功功率补偿的原理
系统、负载和补偿器 的单相等效电路图：
U0
反映系统电压与无功功率动态补偿关系的特
性曲线如图：
完全补
U
偿
C
U0
B
A
Z=R+jX
QL
Qr
系统电压U Q
Qr
QL
补
负
偿
载
器
QA
Q
投入补偿器之后，系统供给的无功功率
为负载和补偿无功功率之和，即：
Q QL Qr
系统的特性曲线可以近似用下式表示：
IC
0
IL
I
QC
QL
Q
Us为等效前连接点处未接 补偿器时的电压。
Uref为电压值等于系统的正常工作电压，补偿 器未接且负载 无功功率不变时的供电电压。
★无功补偿器所吸收的无功功率：
Qr
U sUref Xs
★一台可吸收无功功率Qr的补偿器，可以补偿的系统电压变化为：
U s
X sQr U ref
3.3 动态无功功率补偿的原理
3.2 动态无功功率补偿的主要功能
1、改善功率因数 可以对动态无功负荷的功率因数进行校正。不但能把平均功率因数补偿
到所需的值，而且使动态功率因数保持在一定的范围内。
2、改善电压调整 能通过发出和吸收无功功率来提高电压和降低电压，防止过电压和欠
电压。
3、减少电压波动 由于反应迅速，所以能补偿快速变化的电压波动，减少电压闪烁，如
与理想补偿器相比，所 需吸收的无功功率减小
连接点电压并不像理想补偿时那 样保持原正常值不变，而是变化了
U
U s
Xr Xs Xr
3.3 动态无功功率补偿的原理
无功补偿培训资料
次谐波和合闸涌流，配置电抗率为1％的串联铁芯电抗器 用来抑制合闸涌流
• 本装置设有：真空负荷开关分、合闸，隔离开关分、合闸， 故障动作等信号输出接点及上级断路器自动分、合闸信号 输入接点等。
SAMWHA® 深 圳 市 三 和 电 力 科 技 有 限 公 司
原因分析
处理方法
运输或安装时不小心，有碰撞现 套管破裂外壳损伤 象。。
损坏轻微的可自行修补，损坏严重 的须有专业人员修理。
验收试验的击穿
1、产品运输损坏。
1、更换该电容器。
2、试验电压过高或持续时间过长。 2、验收试验严格按GB50150-93标
3、测量电压的方法错误。
准执行。
电容显著增大 损耗增大 噪音过大
SAMWHA® 深 圳 市 三 和 电 力 科 技 有 限 公 司
运行注意事项与保养
运行注意事项和保养1 • 1、安装就绪后，经检查确认无误后方可入运行。 • 2、本装置的电容器额定电压为6.6kV，频率为50Hz，实
际运行时电网电压不应超过电容器额定电压的1.1倍。如 电网电压过高，应将电压调整至正常再运行。 • 3、初次投入运行的装置应检查三相电流值和装置的运行 电压值等并作好记录。正常时三相电流应平衡，若发现三 相电流不平衡时，应及时检查电容器是否有损坏情况。 • 4、装置的电容器电流值超过额定电流1.3倍时，这个数值 是基波电流和谐波电流两部分构成。由于谐波电流在上一 级综合继电保护装置显示不出来，因此在电网中谐波超过 国标时，会造成电容器的实际工作电流增加从而导致温升 过高，这时应设法消除谐波后，再投入运行。 • 5、投入运行的装置，应每天进行一次详细的检查并作好 记录，尤其是各个电气数据、温度和噪声等参数变化情况。
培训内容无功补偿专题
例如，当cos=0.7时，Q=P，则有?Pp ? ?，PQ即由输送无功功率Q造成的有功损
耗与输送有功功率P所造成的有功损耗相等。
无功补偿专题
§ 4 电网中的无功电源
§ 4.1同步发电机
发电机是目前唯一的有功电源，又是基本的无功电源。发无功的能力与 同时发出的有功有关系，由发电机的PQ极限曲线决定。
无功电压综合控制，与多数无功补偿设备的性能、特点息息相 关，在建立无功电压控制模型之前，必须先了解电压和无功的关系 以及各种无功补偿设备的特性。
无功补偿专题
§ 2 电压与无功的关系
§ 2.1 PQ解耦特性
图2-1 电力线路的电压和功率
图 2-2 向量图
显然，向量图中可得：
? U2
?
P2 R ? Q2 X U2
越高，由电源通过线路（变压器）输送到负荷端的无功将减少。
§ 2.3 负荷无功－电压静态特性
负荷无功－电压静态特性曲线与系统无功 －电压静态特性曲线相对应，如图2－5曲线 组。曲线负荷大于曲线1。
无功补偿专题
§ 2.4 负荷无功－电压平衡过程
如图2-6,假使初始运行点在 ，U此时A 对应为负荷无功－电压特性曲线1与 系统无功－电压静态特性曲线2；负荷无功突然增加，由于电源的无功不 能突变，因此负荷点无法维持原来的电压，负荷点电压沿曲线2下降到 ，
谢谢！
End
图 2-11 调相机补偿 同步调相机的优点是能平滑调节、强励故障时也能调节，有利于稳定性， 是不错的无功调节手段；缺点是造价要比并联电容器高，投资大，设备复杂， 损耗稍大，一般为额定容量的1.5-5%，维护量也大。
如图2－11，过激运行时发出无功，此时调相机作为无功电源，0 ? ? ? 18；0?欠
技能培训课件-无功补偿基础知识(一)
技能培训课件-无功补偿基础知识(一)无功补偿是现代电力系统中的一项重要技术，它可以使电力系统的负荷、电压稳定性和无功功率得到改善。
随着电力系统的复杂性不断提高，掌握无功补偿的基础知识显得越来越重要。
本文将从以下几个方面介绍无功补偿的基础知识。
一、无功补偿的概念和作用无功功率是电路中流动的电流和电压之间的相位差产生的，它在电力系统中增加负载，使得电力系统的负荷、电压稳定性和无功功率都会受到影响。
为了解决这个问题，我们可以采用无功补偿的方法来控制电流和电压之间的相位差，从而降低无功功率在电力系统中的影响。
无功补偿可以通过调整电网阻抗的特性、改变电源的输出特性、调整变压器的连接方式等多种方式来实现。
二、无功补偿技术的分类和原理根据无功补偿的方法不同，它可以分为静止无功补偿和动态无功补偿两种。
静止无功补偿主要是通过电容器、电抗器等电子元件来实现，而动态无功补偿则主要是通过采用可控电力电子器件，例如STATCOM、SVC等来实现。
无论是静止无功补偿还是动态无功补偿，都是通过改变电网的特性参数，来改变电网的无功功率流。
三、无功补偿技术的应用场景无功补偿技术的应用场景非常广泛，可以用于电力系统的各个领域。
例如，在输电线路中，通过采用无功补偿技术可以避免因无功功率导致的过载问题；在电力变压器中，通过增加电容器等无功补偿装置，可以改善电力变压器的性能参数，避免负载电流的大幅度变化，从而提高电力系统的电压稳定性和供电质量。
四、无功补偿技术的未来发展方向虽然无功补偿技术已经得到广泛的应用，但是随着工业化、城市化进程的不断加速，对电力系统的负荷和安全要求也在不断提高。
因此，未来的无功补偿技术不仅需要提高无功补偿的效率和稳定性，还需要采用智能化控制技术、多源协调控制技术、大数据分析和优化技术等，来解决电力系统中的无功问题。
总之，无功补偿技术作为电力系统中的重要技术，掌握无功补偿的基础知识对于电力工程师和技术人员来说是非常必要的。
无功补偿培训资料-讲义
SAMWHA® 深 圳 市 三 和 电 力 科 技 有 限 公 司
操作方法2 (3)合真空灭弧室。当手动操作时，操作如下：操作手柄 插入孔(B) 顺时针转180° 送电；当电动操作时，按面 板上的“合闸按钮”，听到“叭”的一声，合闸成功，投 入电容器。 1.3高压真空负荷开关(组合电器)进行停电操作： (1)分真空灭弧室。按门板上手动脱扣分闸按钮或面板上 分闸按钮，真空灭弧室分闸。即退出该补偿装置的电容器。 (2)确认真空灭弧室分闸后，断开上级断路器，本装置停 电，此时带电显示器应无显示。 (3)分隔离刀并合接地刀。 操作如下： 操作手柄插入操作孔(A)缺口(П) 逆时针 转90° 隔离刀分闸 取出手柄、验电 无电时再将操 作手柄插入缺口(П) 逆时针转90° 接地开关合闸(操作 时须按入限位销)。
的气体，无导电尘埃 • 安装地点无剧烈振动及颠簸，安装倾斜度不大于5° • 供电电源符合国家标准规定,没有较强的谐波分量
SAMWHA® 深 圳 市 三 和 电 力 科 技 有 限 公 司
操作方法
操作方法1 1、本补偿装置现场手动合、分闸操作 1.1送电前的各项检查 装置柜中的组合电器（真空负荷开关）应在断开位置，并
• 采用高压喷逐式熔断器作为单台电容器的内部故障保护。
SAMWHA® 深 圳 市 三 和 电 力 科 技 有 限 公 司
• 韩国SAMWHA(带NCS) 高原型电容器选用优质材料聚丙 稀薄膜为介质，采用全膜结构，损耗极小；并采用环保型 的高稳定性无毒浸渍剂，密封性能好。电容器内自带放电 电阻，装置中又设立了放电器件电压互感器，使该补偿装 置从电网断开时，在五秒钟内将残留电压降低到50V以下。
• 本装置结构设计合理，使用方便。 • 配置电抗率为6％的串联铁芯电抗器（高原型）用来抑制5
工厂无功补偿方法培训课件
有功功率是实际做功的功率，而无功功率则主要用于电路中的能 量交换，不产生实际热量。
无功补偿的重要性
提高电力系统的稳定性
通过无功补偿，可以平衡电网中的无功功率，减少 电压波动，提高电力系统的稳定性。
降低线路损耗
无功补偿可以减少线路中的无功电流，从而降低线 路损耗，节约能源。
提高供电质量
通过安装功率因数表来实时监 测工厂的功率因数，确保测量 设备的准确性和可靠性。
评估标准
将测得的功率因数与国家或地 区规定的标准进行比较，确保 工厂的功率因数达到合规要求 。
数据分析
对测量的功率因数数据进行统 计分析，找出功率因数异常的 原因，为优化提供依据。
补偿效果的评估
01
02
03
补偿容量评估
根据工厂的无功需求和补 偿装置的容量，评估补偿 装置是否满足要求。
管理措施改进
提出加强设备维护、定期 检查等管理措施的建议， 确保补偿装置的正常运行 。
05
无功补偿的常见问题与解决方案
补偿装置的投切振荡问题
总结词
投切振荡是指补偿装置在投入或切除时，由于控制策略不当或系统参数匹配不合理，导致补偿装置频繁动作，影 响系统的稳定运行。
详细描述
投切振荡问题通常是由于控制逻辑简单、无功检测误差、系统阻抗不匹配等原因引起的。为了解决这一问题，需 要优化控制逻辑，提高无功检测精度，以及合理匹配系统阻抗。
补偿装置的谐波影响问题
总结词
谐波影响是指补偿装置在运行过程中，产生的高次谐波会对系统造成污染，影响设备的正常运行。
详细描述
谐波影响问题主要是由于补偿装置中的电力电子元件产生的高次谐波所引起的。解决这一问题需要选 用具有滤波功能的补偿装置，同时加强谐波监测和治理，以降低谐波对系统的影响。
无功补偿基本知识培训1
培 训 资 料目 录 培训对象培训目的培训内容一、电网知识二、低压配电系统1. 低压断路器2. 智能配电3. 低压配电开关4. 熔断器5. 变压器6. 漏电保护装置三、电网中的谐波与抑制1、国家对公共电网谐波含量的标准2、电网谐波源的产生3、电网谐波的危害4、电网谐波的抑制措施四、无功补偿知识1、无功补偿简介2、基本原理3、无功补偿的意义4、无功补偿系统的投切方式5、无功补偿系统的控制方式6、滤波补偿系统7、无功动态补偿装置工作原理与结构特点8、无功补偿方式分类9、无功补偿举例10、补偿常出现的问题11、无功补偿应用12、无功补偿应用选型的因素13、智能低压无功补偿关于智能低压无功补偿的概述与传统无功补偿装置的对比图及特点智能低压无功补偿装置市场发展现状及未来发展趋势分析培训对象电力设计院、社会设计院配电设计人员：电力局三产、私人成套厂安装调试人员、代理商营销及电气技术人员等等培训目的为了解决电网的无功补偿知识，了解和学习智能低压无功补偿南德电气智能电容器产品，掌握南德电气智能电容器在电网中的运行及补偿效果培训内容一、电网知识在电力系统中，联系发电和用电的设施和设备的统称。
属于输送和分配电能的中间环节，它主要由联结成网的送电线路、变电所、配电所和配电线路组成。
通常把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网，简称电网。
在现代电网的发展过程中，各国结合其电力工业发展的具体情况，通过不同领域的研究和实践，形成了各自的发展方向和技术路线，也反映出各国对未来电网发展模式的不同理解。
近年来，随着各种先进技术在电网中的广泛应用，智能化已经成为电网发展的必然趋势，发展智能电网已在世界范围内形成共识。
从技术发展和应用的角度看，世界各国、各领域的专家、学者普遍认同以下观点：智能电网是将先进的传感测量技术、信息通信技术、分析决策技术、自动控制技术和能源电力技术相结合，并与电网基础设施高度集成而形成的新型现代化电网。
《无功补偿培训资料》课件
教育培训的重要性
概念与原理
1 什么是无功补偿？
无功补偿是一种电力系统中的补偿措施，用于消除或减小无功功率。
2 无功补偿的原理
通过在电路中加入电容、电感元件来对电力进行调整，从而改善功率因数。
分类
1 静态无功补偿
采用电容器、电感器等元件来实现无功功率 的补偿。
2 动态无功补偿
2
优化补偿方案
根据电力系统的特点和需求，设计合理的补偿方案。
3
效果验证与调整
进行补偿系统的效果验证，根据实际情况进行调整和优化。
用于改善电力质量，提高能源利用率。
用于提高电网稳定性，减少传输损耗。
3 矿山和建筑
用于解决电力领域的供电不足和电力质量问题。
选型和参数设置
1 考虑功率因数
根据电力系统的负载特点和需求，选择适当的补偿设备。
2 计算补偿容量
通过电力系统的负荷计算，确定所需的补偿容量。
系统的设计与优化
1
分析电力系统
通过对电力系统的分析，确定无功补偿的需求。
采用无功发生器等设备通过电路力系统功率因数
降低系统中的无功损耗，减少电能的浪费。
2 稳定电力网电压
通过补偿无功功率，可以减少电压波动，提高电能传输效率。
3 减少线损
无功补偿能够减少电能的传输损耗，降低电网的线损率。
应用领域
1 工厂和企业
2 电力系统
低压无功补偿电容培训
➢ 确定电抗率
非调谐补偿回路的电抗率选取原则 保证补偿回路的调谐频率低于系统中的最低次谐波频率
三相非线性负载场合（工业场合为主） 电抗率7％，调谐频率189Hz 抑制5次及以上的谐波污染
单相非线性负载场合（建筑场合为主） 电抗率14％，调谐频率134Hz 抑制3次及以上的谐波污染
➢ 确定控制方式
➢ 电容器引起的谐波放大
并联谐振
下图曲线图分析了并联起来的变压器和电容器的电路阻抗和谐波次数关系， 曲线图显示了发生在11次谐波频率附近的并联谐振。当频率接近并联谐振频率时， 供电母线上一个相对较低的谐波电流将会引起很大的谐波电压。较大的谐波电流将 会使负载母线上出现较高的谐波电压，使正弦电压发生畸变。
➢ 为什么要进行无功补偿
➢ 无功补偿原理
•在交流电路中，纯电阻负载电流IR与电压U同相位，纯电感负载电流IL滞后电压90° ，纯电容负载电流IC超前电压90°。 •无功补偿原理：把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，当容 性负荷释放能量时，感性负荷吸收能量；当感性负荷释放能量时，容性负荷就能吸收 能量。能量在两种负荷之间互相交换，这样，感性负荷所需要的无功功率可由容性负 荷输出的无功功率得到补偿。
低压无功补偿电容培训
目录
1、公司简介 2、低压无功补偿基础 3、低压无功补偿柜操作 4、故障与维护 5、服务保障
公司介绍
➢ RTR Energia 品牌
•专业 – 30年行业专注
–公司成立于1979年，总部位于马德里 –无功补偿和滤波产品专业品牌
•品质 – 完善的质量保证体系
–ISO9000质量体系认证 –产品具备CE、UL认证 –中国质量检测机构认证
因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器就不会 吸合。 •举个简单例子:无功功率就好比运土，运土时用竹筐装土，挑走的土就好比有功功率， 竹筐就好比无功功率，竹筐不是土，不能使用，但是没有它就没法运土。
动态无功补偿培训材料ppt课件
动态无功补偿和滤波技术培训 谐波治理（滤波）基础知识：
3、谐波的危害：
主要表现在以下几个方面：
• 谐波使企业电网中的设备产生附加
谐波损耗，降低电网、输电及用电
设备的使用效率，增加电网线损。
在三相四线制系统中，零线会由于
流过大量的3次及其倍数次谐波电流，
造成零线过热。
33
动态无功补偿和滤波技术培训 谐波治理（滤波）基础知识：
调压技术：根据 Q=2πfCU2 改变电容器 端电压来调节无功输出，实现自动补偿。
20
动态无功补偿和滤波技术培训 无功补偿基础知识：
4、TSVC型动态无功补偿装置： 利用晶闸管控制电抗器(TCR)式
的动态无功补偿装置(SVC)，是通过 控制晶闸管的导通角和导通时间，以 控制流过电抗器电流的大小和相位， 实现感性无功的连续可调，从而实现 容性无功的动态补偿。
动态无功补偿和滤波 技术培训
基本原理和要求
1
动态无功补偿（滤波） 技术培训
一、无功补偿基础知识： 1、什么是功率、功率因数 2、提高功率因数的意义 3、无功补偿的基本原理和方法 4、无功补偿在系统中的作用 5、动态无功补偿装置种类
2
动态无功补偿（滤波） 技术培训
二、谐波治理（滤波）基础知识： 1、谐波的含义 2、谐波的产生 3、谐波的危害 4、谐波治理的必要性 5、谐波治理方法
18
动态无功补偿和滤波技术培训 无功补偿基础知识：
3、调压式： 利用有载调压变压器（自耦式）
调节电容器两端的电压，实现容性无 功功率的调节；是细化了的分组自动 投切，不能实现连续无级调节；变压 器受涌流冲击和谐波影响，可靠性下 降。无法实现滤波，甚至可能引起谐 振的危险。
无功补偿培训教程-基础篇2
在电流三角形中，功率因数为 0.7 时，无功电流与有功电流相等，都为 400×0.7=280A 那么功率因数提高到1 补偿容量为 280/1.44=194KVAR功率因数提高到 0.97时，无功电流为 280/4=70A （功率因数为 0.97 时，无功比有功 为 1：4） ，则补偿的无功电流为 280-70=210A此时补偿容量为 210/1.44=146KVAR当总电流为 250A 时，有功功率为 250A×0.4KV×0.7×1.732=121KW当功率因数为 0.97 时，无功与有功之比为 1/4，所以此时无功剩余为 121/4=30KV AR 这时一次侧总无功为30+4536/24/30=36.3KV AR此时无功与有功之比为 36.3/121=1/3.3功率因数 0.85 时无功与有功之比为 1/1.6所以能消除力率电费〖例题 4〗、有一台 10 回路 200KVAR 的电容柜，计算一下可控硅消耗的电能？10 回路的电容柜，共有可控硅 20 只，每路容量为 20KVAR,每只可控硅的导通时的压降 在 0.9V—1V 之间。
0.4KV、20KVAR 电容器的额定电流为 28.8A,那一只可控硅的功耗为P=UI=(0.9V—1V)×28.8A/2=（13～14.4）W20 只可控硅的功耗为20×（13～14）W=260W～288W〖例题 5〗、有一用户，按电压为 0.4KV 计算补偿容量为 200KVAR，但此用户系统有谐波，选 用 0.46KV 的电容器,此时补偿容量应为多少?电容器不在额定电压下运行和实际容量的计算公式为额额 实 实 Q U U Q 22 = 200= 额 Q 2 2 460 4 0 × ×= 额 Q 265KVAR〖例题 6〗、有一高压计量用户，灯力比为 6：4，月平均力率电费 8000 元，月平均总用电量 98000 度，日平均工作 10 小时，电价为0.389 元。
SVG动态无功补偿培训教程
无功补偿基础知识：
在交流电网中，如负载是纯电阻，电压和电 流是同相位，那么电压和电流的乘积就是有功功 率，但在有电感或电容的电路中，电压和电流有 着相位差，所以电压和电流的乘积并不是负载电 路实际吸收的电功率，而是表面上的数值，叫做 视在功率，用字母S表示。通常视在功率的单位用 千伏安，用字母kVA表示。 有功功率与视在功率的比值就是功率因数， 用COSφ 表示，它是没有单位的。 cosφ ＝P/S （％）
无功补偿基础知识：
提高功率因数的意义： 在一定的有功功率下，当用户的cosφ 比较小，视在功率比较大，为了满足用电 的需要，供电线路和变压器的容量需要大， 这样，增加了供电投资、降低设备利用率， 也增加线路网损。负载的功率因数过低， 供电设备的容量不能充分利用，在一定的 电压下向负载输送一定的有功功率时，通 过输电线路的电流增大，导线电阻的能量 损耗和导线阻抗会造成电压下降。所以， 功率因数是电力系统中的一个重要指标。
无功补偿基础知识：
当电网电压为正弦波形，并且电压和电流同 相位时，电阻性电气设备从电网吸收的功率P等于 电压U和电流I的乘积，即：P＝U×I 电阻性电气设备包括白炽灯、电热器等。 电动机和变压器运行时需要建立磁场，这部 分能量不能转化为有功功率，因此称之为无功功 率Q。此时电流滞后电压一个角度φ 。 在选择变配电设备时应按视在功率S，即有功 功率和无功功率的几何和：S＝√ P2 + Q2
五.无功补偿装置的技术条件
1.环境条件
a)工作环境温度：-25℃～+40℃，贮存环境温度-40℃～+70℃，在极限值下不施加 激励量，装置不出现不可逆的变化，温度恢复后，装置应能正常工作； b) 相对湿度：最湿月的月平均最大相对湿度为 75％，同时该月的月平均最低温度为 25℃且表面无凝露； c) 大气压力：80kPa～110kPa（相对于海拔高度为 2km 及以下）； d) 使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本手册规定的振 动、冲击和碰撞。
