各种不锈钢的耐腐蚀性能

各种不锈钢的耐腐蚀性能

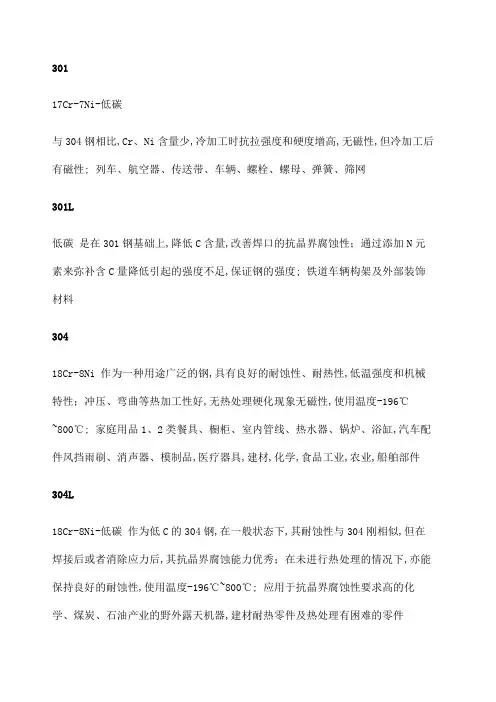

304是一种通用性的不锈钢,它广泛地用于制作要求良好综合性能(耐腐蚀和成型性)的设备和机件。

301不锈钢在形变时呈现出明显的加工硬化现象,被用于要求较高强度的各种场合。

302不锈钢实质上就是含碳量更高的304不锈钢的变种,通过冷轧可使其获得较高的强度。

302B是一种含硅量较高的不锈钢,它具有较高的抗高温氧化性能。

303和303Se是分别含有硫和硒的易切削不锈钢,用于主要要求易切削和表而光浩度高的场合。303Se不锈钢也用于制作需要热镦的机件,因为在这类条件下,这种不锈钢具有良好的可热加工性。

304L是碳含量较低的304不锈钢的变种,用于需要焊接的场合。较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少,而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀(焊接侵蚀)。

304N是一种含氮的不锈钢,加氮是为了提高钢的强度。

305和384不锈钢含有较高的镍,其加工硬化率低,适用于对冷成型性要求高的各种场合。

308不锈钢用于制作焊条。

309、310、314及330不锈钢的镍、铬含量都比较高,为的是提高钢在高温下的抗氧化性能和蠕变强度。而30S5和310S乃是309和310不锈钢的变种,所不同

者只是碳含量较低,为的是使焊缝附近所析出的碳化物减至最少。330不锈钢有着

特别高的抗渗碳能力和抗热震性.

316和317型不锈钢含有钼,因而在海洋和化学工业环境中的抗点腐蚀能力大

大地优于304不锈钢。其中,316型不锈钢由变种包括低碳不锈钢316L、含氮的高

强度不锈钢316N以及合硫量较高的易切削不锈钢316F。

321、347及348是分别以钛,铌加钽、铌稳定化的不锈钢,适宜作高温下使用

的焊接构件。348是一种适用于核动力工业的不锈钢,对钽和钻的合量有着一定的

限制。

钢结构防腐工程施工方案

(二)涂装施工工艺

1、基础处理及要求

(1)用细砂纸打磨旧有醇酸红丹漆,并清除掉残留的焊渣以及磨损部位的锈迹;

(2)打磨完毕后彻底清扫灰尘和打磨产生的碎屑。

(3)涂装施工前,基层应经甲方、监理方等组织验收,确定已除去所有油、灰、脂、污垢、锈层和其它外部附着物后才能正式进行涂装施工,以保证涂装质量和使

用寿命。

(4)每次涂装前都应检查基材或上道漆上是否有油、灰、脂、污垢或其它外部附着物。

(5)涂装底漆前先在边角处、焊接处、接缝以及锈迹打磨后的部位等等涂装困难的位置预涂一道底漆,以保证该部位的漆膜厚度达到要求。

2、施工环境要求

(1) 温度:最低4oC,最高35oC,至少要高于露点3oC

相对湿度:最高85%

(2)雨天或三级以上的大风天,不允许施工。施工结束后8小时内不可遇雨(留意天气预报,合理安排工期),雨后1~ 2天须待基材干燥后方能进行再次施工。

3、涂装施工工艺、方法、技术要求

(1)涂装方法:

常用的涂装方法以刷涂、辊涂及喷涂为主。综合实际施工条件、节省材料、提高性能的目的考虑,底漆建议采用刷涂,以提高底漆附着力,面涂可采用刷涂或喷涂(视工况条件)。

(2)涂装过程注意事项!

1)本涂装系统选用的快干多功能环氧漆为双组分油漆,配比为1:1(体积比)。

2)使用前将每个组份分别用动力搅拌器搅拌均匀后,按体积比一边搅拌一边缓慢将固化剂加入主剂,混合后再搅拌均匀。

3)在气温25oC条件下,快干多功能环氧漆两种组分混合后需熟化30分钟方可使用,建议4小时内使用完。因此必须按需调配涂料混合。稀释剂必须在熟化后方可加入!

4)为调节涂层厚度及涂装方式的区别,可适量加入稀释剂;快干多功能环氧漆稀释剂为R7K15稀释剂,稀释量≤5%(体积比);通用醇酸底漆漆稀释剂为R2K4稀释剂,稀释量为10~20%(体积比)。

5)涂装时须注意复涂时间间隔,后道漆必须在前一道漆实干后方可涂装。涂装前需检查上道漆上是否干净、干燥。

6)不要将以前剩余的混合后产品与新混合的产品再次混合使用。

7)每道漆实干后须检查干膜厚度,每100m2随机抽检10处,每处1 m2,每平方米随机检测10个点;每点最小厚度不得小于设计厚度的80%,测得平均干膜厚度与设计干膜厚度的误差应控制在设计干膜厚度的±5%。

(3)涂层质量要求

1)漆膜与基材、漆膜之间附着牢固,不能剥离或脱落;

2)各道漆膜干膜厚度达到设计要求;

3)基面平整,不允许有凹凸不平的现象;

4)无漏底、流挂、针孔等弊病,漆膜光洁丰满、颜色光泽均匀一致;

5)整体效果协调、美观。

6)涂装完毕后涂层需养护7天方可完全固化,固化前需注意对涂层的保护。继续阅读
