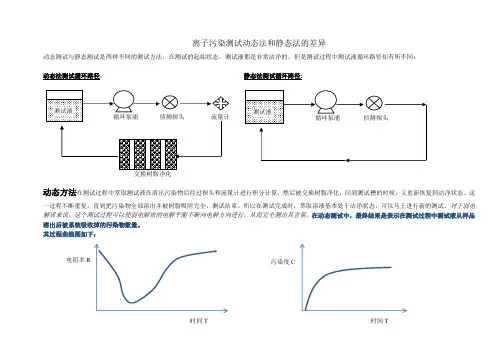

离子污染测试动态法和静态法的差异

动态测试与静态测试是两种不同的测试方法，在测试的起始状态，测试液都是非常洁净的，但是测试过程中测试液循环路径却有所不同：

动态法测试循环路径： 静态法测试循环路径:

动态方法在测试过程中萃取测试液在溶出污染物后经过探头和流量计进行积分计算，然后被交换树脂净化，回到测试槽的时候，又重新恢复到洁净状态。这

一过程不断重复，直到把污染物全部溶出并被树脂吸附完全，测试结束。所以在测试完成时，萃取溶液基本处于洁净状态，可以马上进行新的测试。对于弱电解质来说，这个测试过程可以使弱电解质的电解平衡不断向电解方向进行，从而完全测出其含量。在动态测试中，最终结果是表示在测试过程中测试液从样品溶出后被系统吸收掉的污染物数量。 其过程曲线图如下：

电阻率R

时间T

时间T

污染度C

测试液 循环泵浦 侦测探头

动态测试仪Ionograph 系列有如下几个特点：

1、 采用浸没式循环方式---溶液的循环不同于静态的喷淋方式，出水口和入水口都在液面一下，从而保持液面的基本稳定，可以大幅减少空气中污染源（二氧

化碳，氨气等）的溶入；

2、 超高的起始洁净度环境---测试初始的溶液电阻率在350M-cm 以上；

3、 电脑操控温度设定---温度波动小；

4、 采用标准液比对工作曲线的测试原理设计。

5、 对于洁净度要求高的样品来说，空气的影响已经难以忽略，而动态测试需要尽量减小空气的干扰，所以测试过程中循环速度较低。这对于污染值较高的样

品来说，测试时间会延长。 6、 标准可参照IPC-TM-650 P2.3.26

静态方法测试中，萃取测试液不经过交换树脂，萃取出来的污染物浓度在测试液中越来越高，在测试结束时，浓度达到最高值，同时电导率也达到最高值，

据此，根据溶液体积，系统计算出污染物总量。因此在下一次开始测试前，必须先进行萃取测试液的净化，等待测试液达到起始洁净度时才可以进行新的测试。对于弱电解质来说，静态系统只能测出电离状态的这部分含量。在静态测试中，最终结果是表示测试仪在测试过程中溶入测试液并电离的污染物数量。 在电子行业中，基本上造成离子污染的成分以强电解质类为主，两种测试方法测试的结果具有良好的一致性。静态的标准可参照IPC-TM-650 P2.3.26.1 其过程曲线图如下：

以上可以看出，

1、 动态起始点300M-cm 远高于静态60M-cm ，所以检测精度、灵敏度都高；

2、 动态法边清洗边测试边净化，使用标准物（3#标液）标定设备，此过程已经引入了环境的影响因素（主要是空气中的二氧化碳），所以测试过程的影响被视

为噪音消除，提高了测试精度。

3、 静态法不能排除二氧化碳的影响，所以测试结果呈正偏差，样品面积越小，偏差越大，空白测试（不放入样品空测）结果为正；

4、 动态法可消除环境影响，测试结果呈微小负偏差，空白测试结果为零。

时间T

污染度C

电阻率R

时间T

不同测试仪槽体的规格及所对应的样品尺寸：OMEGAMETER 600SMD

IONOGRAPH 500M
