Low-e玻璃和镀膜玻璃
镀膜 Low-E 烤漆 彩釉的区别
镀膜 Low-E 烤漆彩釉的区别：
1、镀膜与Low-E玻璃：主要是膜的区别，Low-E玻璃是镀膜玻璃的一种，其他还有热反射玻璃、导电膜玻璃。
Low-E玻璃因其良好的高透射比、低辐射等节能优点，在幕墙中大量使用。
2、烤漆玻璃可以钢化也可不钢化，一般只用于室内。
做法是用油枪把油漆喷在玻璃上，然后烤干，属于物理结合，表面油漆可以刮掉，容易脱落。
3、彩釉玻璃分为低温和高温两种。
低温基本类似于烤漆。
高温称为高温丝印，把油墨印上去再去钢化，所以这种玻璃是一定要钢化的，属于化学结合。
较牢固，时间长久。
也可以借助电脑打印成任何设计好的图案。
(整理)镀膜玻璃的基本知识
镀膜玻璃的基本知识我公司采用的镀膜方法是真空阴极磁控溅射法。
其原理大致如下：镀膜真空室接地，与阳极相连，阴极装置靶材，与负极相连，磁控溅射是在溅射装置中设置磁场以控制电子运动方向，束搏电子运动轨迹，从而提高工作气体的电离几率和有效利用电子能量，提供大量的轰击靶材的正离子，形成高密度的等离子区，正离子轰击靶材产生溅射，溅射粒子的中性靶原子在基片上沉积成膜。
在我公司的镀膜产品主要分为热反射镀膜玻璃和低辐射镀膜玻璃。
由于中空线的生产加工单常会遇到镀膜产品，所以有必要在这里简单介绍一下我公司镀膜产品编号的知识一、热反射镀膜玻璃编号构成： CXX#※※&（—F）C——英文字母，表示南玻集团；XX——两个英文字母，为膜系列代号；#——一位数字，为玻璃基片色调分类代号；※※——两位数字，表示膜在6mm透明玻璃上的透光率；&——英文字母，表示玻璃基片来源；-F——三线专用后缀。
玻璃基片色调分类代号说明：1——透明玻璃2——绿色玻璃3——灰色玻璃4——茶色玻璃5——蓝色玻璃6——蓝绿色玻璃7——天蓝色玻璃（湖水蓝）玻璃基片来源说明：使用举例：⑴ CSS2O8H---对应过去CSS408,表示伟光公司生产用H绿玻璃基片镀SS系列膜，膜透光率为8%。
⑵CSC220F-F---对应过去CSC220-F，表示三线生产用F绿玻璃基片镀SC系列膜，膜透光率为20%。
二、低辐射（Low-E）镀膜玻璃2．2．1低辐射镀膜玻璃的生产方式同热反射基本类似，采用真空磁控溅射在玻璃表面经多次镀膜而成，靶材位于要镀玻璃上的上面，金属银是生产低辐射、红外高反射膜镀膜玻璃的主要材料之一，膜层数量比热反射玻璃多，最高的达到9层。
生产中不可避免有掉渣造成的针孔（空洞），因掉渣造成的针孔形状不规则，掉渣的先后顺序不同，其透光表现特点也不尽相同，生产中请注意区别。
2．2．2 氧化特点当真空磁控溅射沉积的低辐射膜暴露在大气中时，大气中的腐蚀性水蒸气和微尘离子会在其表面上凝结和俯着，从而对保护层形成电化学腐蚀并使银层氧化。
low-e玻璃与热反射镀膜玻璃热学性能的比较
low-e玻璃与热反射镀膜玻璃热学性能的比较一、概述我国是能源消耗大国，目前全国单位建筑面积能耗是发达国家的2-3倍以上，面对严峻的事实，发展节能建筑刻不容缓。
国家建设部提出：到2010年，新建建筑争取1/3以上能够达到节能建筑标准。
同时，全国城镇建筑总耗能要实现节能50%的目标。
Low-E玻璃和热反射镀膜玻璃是建筑节能领域的主要材料，下面把这两种玻璃性能比较一下。
二、热能的形式及玻璃组件的传热自然环境中的最大热能是太阳辐射能，其中可见光的能量仅占约1/3，其余的2/3主要是热辐射能。
自然界另一种热能形式是远红外热辐射能（图1中虚线），其能量分布在4～50μm波长之间。
在室外，这部分热能是由太阳照射到物体上被物体吸收后再辐射出来的，夏季成为来自室外的主要热源之一。
在室内，这部分热能是由暖气、家用电器、阳光照射后的家具及人体所产生的，冬季成为来自室内的主要热源。
太阳辐射投射到玻璃上，一部分被玻璃吸收或反射，另一部分透过玻璃成为直接透过的能量。
被玻璃吸收太阳能使其温度升高，并通过与空气对流及向外辐射而传递热能，因此最终仍有相当部分透过了物体，这可归结为传导、辐射、对流形式的传递。
对暖气发出的远红外热辐射而言，玻璃不能直接透过，只能反射或吸收它，最终仅以传导、辐射、对流的形式透过玻璃，因此远红外热辐射透过玻璃的传热是通过传导、辐射及与空气对流体现的。
玻璃吸收能力的强弱，直接关系到玻璃对远红外热能的阻挡效果。
辐射率低的玻璃不易吸收外来的热辐射能量，从而玻璃通过传导、辐射、对流所传递的热能就少，低辐射玻璃正是限制了这一部分的传热。
以上两种形式的热能透过玻璃的传递可归结为两个途径：太阳辐射直接透过传热、对流传导传热。
透过每平方米玻璃传递的总热功率Q可由下式表示：Q=630Sc+U（T内-T外）式中630是透过3mm透明玻璃的太阳能强度，（T内-T外）是玻璃两侧的空气温度，均是与环境有关的参数。
Sc和U是玻璃自身的固有参数，其含义如下：Sc———玻璃的遮阳系数，数值范围0～1，它反映玻璃对太阳直接辐射的遮蔽效果。
LOW-E镀膜钢化玻璃生产工艺
LOW-E镀膜钢化玻璃生产工艺
首先，需要将原材料玻璃进行切割。
根据产品尺寸要求，将大片的玻
璃切割成指定尺寸的小块玻璃，切割过程需要使用专用的玻璃切割机械。
然后，对切割好的玻璃进行边缘加工。
边缘加工是为了使玻璃表面更
加光滑，避免伤人。
边缘加工主要有两种方法：一种是通过砂轮进行磨削，另一种是通过机械加工进行抛光。
接下来，需要对玻璃进行清洗。
玻璃清洗是为了去除表面的污垢和灰尘，确保镀膜的质量。
通常使用清洗剂和水进行清洗，然后使用干净的布
擦干。
清洗完毕后，需要对玻璃进行镀膜。
镀膜是LOW-E玻璃的核心工艺，
通过在玻璃表面涂覆一层具有高反射性能的薄膜，实现对热辐射的反射，
提高隔热性能。
镀膜过程需要使用专用的真空镀膜设备，将玻璃放入真空
室内，通过高温蒸发的方式，使金属氧化物在玻璃表面形成一层均匀而稳
定的薄膜。
镀膜完成后，需要对玻璃进行钢化处理。
钢化是为了提高玻璃的强度
和安全性能。
将镀膜玻璃放入钢化炉内，加热到高温，然后迅速冷却，使
玻璃表面和内部形成压缩应力，增加玻璃的抗冲击能力。
最后，对钢化玻璃进行包装。
将钢化玻璃用塑料膜或纸箱进行包裹，
防止玻璃在运输过程中受到损坏。
以上就是LOW-E镀膜钢化玻璃的生产工艺。
通过这些工艺步骤，可以
制造出具有优异隔热性能和良好安全性能的玻璃产品，满足建筑行业对高
性能玻璃的需求。

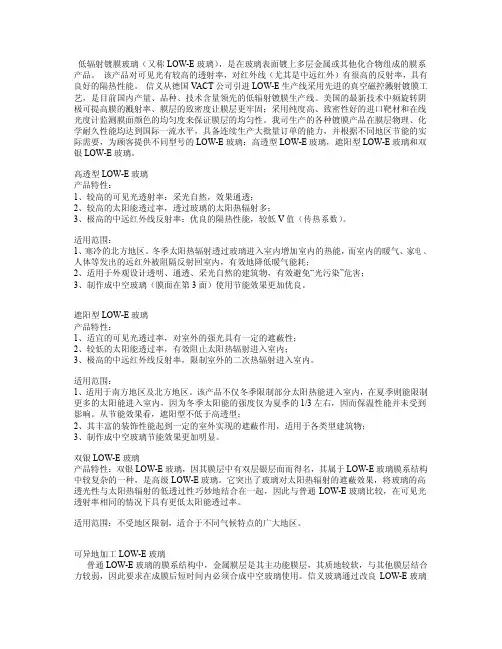

LowE玻璃类型
低辐射镀膜玻璃（又称LOW-E玻璃），是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。
该产品对可见光有较高的透射率，对红外线（尤其是中远红外）有很高的反射率，具有良好的隔热性能。
信义从德国VACT公司引进LOW-E生产线采用先进的真空磁控溅射镀膜工艺，是目前国内产量、品种、技术含量领先的低辐射镀膜生产线。
美国的最新技术中频旋转阴极可提高膜的溅射率、膜层的致密度让膜层更牢固；采用纯度高、致密性好的进口靶材和在线光度计监测膜面颜色的均匀度来保证膜层的均匀性。
我司生产的各种镀膜产品在膜层物理、化学耐久性能均达到国际一流水平，具备连续生产大批量订单的能力，并根据不同地区节能的实际需要，为顾客提供不同型号的LOW-E玻璃：高透型LOW-E玻璃，遮阳型LOW-E玻璃和双银LOW-E玻璃。
高透型LOW-E玻璃产品特性：1、较高的可见光透射率：采光自然，效果通透；2、较高的太阳能透过率，透过玻璃的太阳热辐射多；3、极高的中远红外线反射率：优良的隔热性能，较低V值（传热系数）。
适用范围：1、寒冷的北方地区。
冬季太阳热辐射透过玻璃进入室内增加室内的热能，而室内的暖气、家电、人体等发出的远红外被阻隔反射回室内，有效地降低暖气能耗；2、适用于外观设计透明、通透、采光自然的建筑物，有效避免“光污染”危害；3、制作成中空玻璃（膜面在第3面）使用节能效果更加优良。
遮阳型LOW-E玻璃产品特性：1、适宜的可见光透过率，对室外的强光具有一定的遮蔽性；2、较低的太阳能透过率，有效阻止太阳热辐射进入室内；3、极高的中远红外线反射率，限制室外的二次热辐射进入室内。
适用范围：1、适用于南方地区及北方地区。
该产品不仅冬季限制部分太阳热能进入室内，在夏季则能限制更多的太阳能进入室内，因为冬季太阳能的强度仅为夏季的1/3左右，因而保温性能并未受到影响。
从节能效果看，遮阳型不低于高透型；2、其丰富的装饰性能起到一定的室外实现的遮蔽作用，适用于各类型建筑物；3、制作成中空玻璃节能效果更加明显。

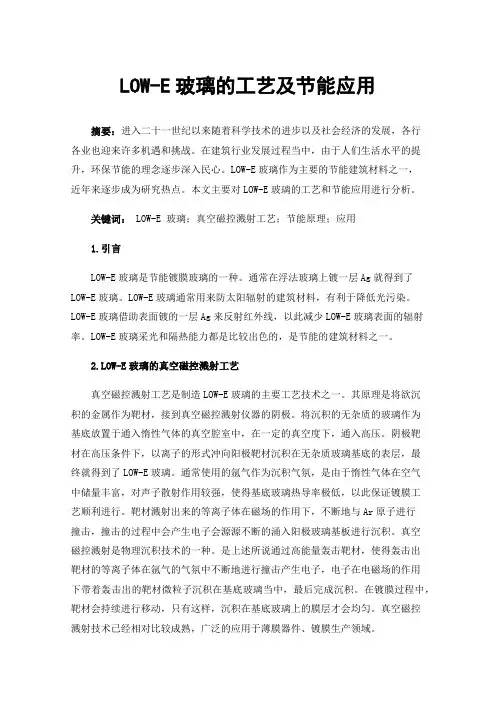

LOW-E玻璃的工艺及节能应用
LOW-E玻璃的工艺及节能应用摘要：进入二十一世纪以来随着科学技术的进步以及社会经济的发展，各行各业也迎来许多机遇和挑战。
在建筑行业发展过程当中，由于人们生活水平的提升，环保节能的理念逐步深入民心。
LOW-E玻璃作为主要的节能建筑材料之一，近年来逐步成为研究热点。
本文主要对LOW-E玻璃的工艺和节能应用进行分析。
关键词： LOW-E 玻璃；真空磁控溅射工艺；节能原理；应用1.引言LOW-E玻璃是节能镀膜玻璃的一种。
通常在浮法玻璃上镀一层Ag就得到了LOW-E玻璃。
LOW-E玻璃通常用来防太阳辐射的建筑材料，有利于降低光污染。
LOW-E玻璃借助表面镀的一层Ag来反射红外线，以此减少LOW-E玻璃表面的辐射率。
LOW-E玻璃采光和隔热能力都是比较出色的，是节能的建筑材料之一。
2.LOW-E玻璃的真空磁控溅射工艺真空磁控溅射工艺是制造LOW-E玻璃的主要工艺技术之一。
其原理是将欲沉积的金属作为靶材，接到真空磁控溅射仪器的阴极。
将沉积的无杂质的玻璃作为基底放置于通入惰性气体的真空腔室中，在一定的真空度下，通入高压。
阴极靶材在高压条件下，以离子的形式冲向阳极靶材沉积在无杂质玻璃基底的表层，最终就得到了LOW-E玻璃。
通常使用的氩气作为沉积气氛，是由于惰性气体在空气中储量丰富，对声子散射作用较强，使得基底玻璃热导率极低，以此保证镀膜工艺顺利进行。
靶材溅射出来的等离子体在磁场的作用下，不断地与Ar原子进行撞击，撞击的过程中会产生电子会源源不断的涌入阳极玻璃基板进行沉积。
真空磁控溅射是物理沉积技术的一种。
是上述所说通过高能量轰击靶材，使得轰击出靶材的等离子体在氩气的气氛中不断地进行撞击产生电子，电子在电磁场的作用下带着轰击出的靶材微粒子沉积在基底玻璃当中，最后完成沉积。
在镀膜过程中，靶材会持续进行移动，只有这样，沉积在基底玻璃上的膜层才会均匀。
真空磁控溅射技术已经相对比较成熟，广泛的应用于薄膜器件、镀膜生产领域。
Low-E玻璃鉴别方法
Low-E玻璃识别Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。
其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有以下明显优势：优异的热性能，外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。
有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。
普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.1以下。
因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。
良好的光学性能Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。
从室外观看，外观更透明、清晰，即保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象，营造出更为柔和、舒适的光环境。
随着建筑节能工作的不断深入与发展，Low-E 玻璃以其优越的节能性能越来越受到建筑市场的青睐。
由于销售量的增加和制造水平的日趋成熟，产品价格也有所降低，目前有在线Low-E玻璃和离线Low-E玻璃。
在线镀膜是指镀膜的工艺过程是在浮法玻璃制造过程中进行，如在线热喷涂是浮法生产线的成型区后，退火窑的开端，通过附设的喷枪在玻璃板表面喷涂膜层，经过退火窑后膜层烧附在玻璃表面，故名之为在线镀膜。
在线镀膜玻璃优点：持久耐用，象普通玻璃一样运输和操，可以在镀膜之后在进行深加，可以用于单片玻璃安装。
缺点：可选择厚度有限，只能在白玻璃上镀——可选择性能种类有限。
离线镀膜是在平板玻璃出厂后，再进行镀膜加工。
较之在线镀膜，膜层的牢固度必然受些影响，所以离线镀膜对玻璃原片的"新鲜度"是有一定要求的。
LOW-E玻璃和镀膜玻璃的区别
LOW-E玻璃和镀膜玻璃的区别玻璃是重要的建筑材料，随着对建筑物装饰性要求的不断提高，玻璃在建筑行业中的使用量也不断增大。
然而，当今人们在选择建筑物的玻璃门窗时，除了考虑其美学和外观特征外，更注重其热量控制、制冷成本和内部阳光投射舒适平衡等问题。
这就使得镀膜玻璃家族中的新贵——Low-E玻璃脱颖而出，成为人们关注的焦点。
Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。
其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有以下明显优势：优异的热性能外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。
有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。
普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.1以下。
因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。
室内热量损失的降低所带来的另一个显著效益是环保。
寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。
如果使用Low-E玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。
良好的光学性能Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。
从室外观看，外观更透明、清晰，即保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象，营造出更为柔和、舒适的光环境。
镀膜玻璃按产品的不同特性，可分为以下几类：热反射玻璃、低辐射玻璃（Low-E）、导电膜玻璃等。
热反射玻璃一般是在玻璃表面镀一层或多层诸如铬、钛或不锈钢等金属或其化合物组成的薄膜，使产品呈丰富的色彩，对于可见光有适当的透射率，对红外线有较高的反射率，对紫外线有较高吸收率，因此，也称为阳光控制玻璃，主要用于建筑和玻璃幕墙；低辐射玻璃是在玻璃表面镀由多层银、铜或锡等金属或其化合物组成的薄膜系，产品对可见光有较高的透射率，对红外线有很高的反射率，具有良好的隔热性能，主要用于建筑和汽车、船舶等交通工具，由于膜层强度较差，一般都制成中空玻璃使用；导电膜玻璃是在玻璃表面涂敷氧化铟锡等导电薄膜，可用于玻璃的加热、除霜、除雾以及用作液晶显示屏等。
Low-E玻璃相关知识介绍
Low-E玻璃相关知识介绍发布时间：2010-11-16一、Low-E玻璃的总体介绍1、Low-E玻璃的由来及含义在20世纪70年代中期，人们发现双层玻璃窗热传递的大部分，是从一层玻璃向另一层玻璃的红外辐射交换产生的。
因此，只要减小双层玻璃中任何一个表面的发射率，就能大大减少辐射热的传递。
这就是Low-E玻璃的来由。
Low-E玻璃，即LowEmissivityGlass的简称，即低辐射玻璃。
Low-E玻璃，一种镀膜玻璃，是在优质浮法玻璃表面，用真空磁控溅射的方法，镀数层低辐射材料及其它金属化合物薄膜而形成。
这种玻璃不但可见光透过率高,而且具备很强地阻隔红外线的特点，能够发挥自然采光和隔热节能的双重功效。
使用后可以有效地减少冬季室内热量的外散流失，在夏季也能阻隔室外物体受太阳照射变热后的二次辐射，从而发挥节能降耗目的。
同时，Low-E玻璃在可见光波段具有较高的透过率，可以使室内更多地利用自然采光，迎合了现代都市人普通追求回归自然的心理愿望。
2、Low-E玻璃的分类Low-E玻璃又称低辐射玻璃，有多种不同类型,Low-E玻璃系列产品主要有：Low-E中空玻璃、高透型低辐射（Low-E）玻璃、遮阳型低辐射（Low-E）玻璃、双银Low-E玻璃、Low-E镀膜玻璃（低辐射镀膜玻璃）3、Low-E中空玻璃Low-E中空玻璃，是指中空玻璃所用玻璃中其中一片或两片使用了Low-E镀膜玻璃，使中空玻璃的传热系数降低，提高中空玻璃节能效果的一种产品。
Low-E中空镀膜玻璃，具有保温、避免反射光污染诸多优点，因而被称为绿色、节能、环保建材。
二、Low-E玻璃的特点1、具有极低的表面辐射率---优异的热性能。
普通玻璃的表面辐射率在0.84左右，而Low-E玻璃的表面辐射率在0.25以下。
外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。
有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。
LOW-E玻璃
LOW-E玻璃玻璃是重要的建筑材料，随着对建筑物装饰性要求的不断提高，玻璃在建筑行业中的使用量也不断增大。
然而，当今人们在选择建筑物的玻璃门窗时，除了考虑其美学和外观特征外，更注重其热量控制、制冷成本和内部阳光投射舒适平衡等问题。
这就使得镀膜玻璃家族中的新贵——Low-E玻璃脱颖而出，成为人们关注的焦点。
Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。
其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有以下明显优势：优异的热性能外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。
有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。
普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.1以下。
因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。
室内热量损失的降低所带来的另一个显著效益是环保。
寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。
如果使用Low-E玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。
良好的光学性能Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。
从室外观看，外观更透明、清晰，即保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象，营造出更为柔和、舒适的光环境。
Low-E玻璃的上述特性使得其在发达国家获得了日益广泛的应用。
我国是一个能源相对匮乏的国度，能源的人均占有量很低，而建筑能耗已经占全国总能耗的27.5%左右。
因此，大力开发Low-E玻璃的生产技术并推广其应用领域，必将带来显著的社会效益和经济效益。
什么是Low-E玻璃
一、什么是"Low-E"镀膜玻璃在美国及欧州，低辐射(Low-E)(译称娄义)镀膜玻璃由于其优越的性能，得到了极大的关注。
{TodayHot}特别是德国的"Wschvo"法规，使"Low-E"玻璃有迅猛的发展。
欧州的制造商是在60年代末开始实验室研究"Low-E"的。
1978年，美国的英特(interqane)成功地将"Low-E"玻璃应用到建筑物上。
"Low-E"的优越性是无可质疑的。
从1990年开始，"Low-E"的用量在美国以年5％的速度递增。
将来，"Low-E"是否成为窗玻璃的主导地位还不得知，但是业主和铝窗公司都非常重视节能型的门窗。
而且，今年的建筑物绝大多数是用它的节能效果来评定优劣的。
"Low-E"玻璃的二种生产方法是：一、在线高温热解沉积法：在线高温热解沉积法"Low-E"玻璃在美国有多家公司的产品。
如PPG公司的Surgate200，福特公司的Sunglas H．R"P"。
这些产品是在浮法玻璃冷却工艺过程中完成的。
液体金属或金属粉沫直接喷射到热玻璃表面上，随着玻璃的冷却，金属膜层成为玻璃的一部分。
固此，该膜层坚硬耐用。
这种方法生产的"Low-E"玻璃具有许多优点：它可以热弯，钢化，{HotTag}不必在中空状态下使用，可以长期储存。
它的缺点是热学性能比较差。
除非膜层非常厚，否则其"u"值只是溅射法"Low-E"镀膜玻璃的一半。
如果想通过增加膜厚来改善其热学性能，那么其透明性就非常差。
二、离线真空溅射法：用溅射法可以生产"Low-E"玻璃的厂家及产品有北美的英特佩公司的"LnplusNetetralR"，PPG公司的Sungatel00，福特公司的SunglasHRS等在美国及欧州，低辐射(Low-E)(译称娄义)镀膜玻璃由于其优越的性能，得到了极大的关注。
Low-E玻璃与热反射镀膜玻璃的热学性能比较
［］ １ 真空预压法加 固软土地基施 工技 术规程 。Ｈ ／ ２ ５ ８ ９ ． Ｇ Ｔ ０ ７ — ５ ［］ ２ 建筑地基基础 设计 规范。Ｇ ５ ０７ ２ ０ ． Ｂ ０ － ０ ２ 北京：中 国建筑工业
一
、
概 述
见 光 的能量仅 占约 １３ ／ ，其余 的 ２ ３ 要是热 辐射 大 国 ， 目前 全 国单 位 建筑 面积 （ １ 。 自然 界另一种 热能 形式是远 红外热辐射 能 （ １ 图 能耗 是发达 国家 的 ２ ３ 以上 ， — 倍 面对 严峻 的事实 ， 发
时 ，全 国城 镇 建筑 总耗 能 要 实现 节 能 ５ ％的 目标 。 射 出来 的，夏季 成 为来 自室外 的主要热源 之一 。在室 ０ ＬｗＥ ｏ － 玻璃 和热 反射镀膜 玻璃 是建筑 节能领域 的主要 内，这部分 热能是 由暖气 、家用 电器 、阳 光照射后 的 材 料 ， 下 面 把 这 两 种 玻 璃 性 能 比较 一下 。
太 阳辐 射投 射 到 玻璃 上 ， 一部 分被 玻璃 吸 收或 反射 ，另 一部 分透 过 玻璃 成 为 直接 透 过 的能 量 。被 玻璃 吸 收太 阳能 使其 温度 升 高 ， 并通 过 与空 气对 流 及 向外 辐射 而 传递 热 能 ， 因此 最终 仍 有相 当部 分透
※▲ ※▲ ※ ▲ ※ ▲ ※ ▲ ※ ▲ ※ ▲ ※ ▲ ※ ▲ ※ ▲ ※ ▲ ※ ▲ ※ ▲ ※ ▲ ※ ▲ ※ ▲ ※ ▲ ※ ▲ ※ ▲ ※ ▲ ※ ▲ ※ ▲ ※ ▲ ※▲ ※▲ ※
维普资讯
２０ 年 １ ０６ ２月 第 ３卷 第 ４期
深 圳土 木与 建筑
Ｖ Ｌ ３ ｏ ４ Ｄ Ｃ２ ｏ Ｏ ． Ｎ ． Ｅ ０ ６
Ｌ ｗ Ｅ 璃 与热 反射 镀 膜玻 璃 的 热学 性 能 比较 ｏ— 玻
Low-E玻璃镀膜
单银LOW-E玻璃
金属氧(氮)化物层 过渡层 镀银层 金属氧(氮)化物层 玻璃基板
不同LOW-E玻璃所用靶材类型
双银LOW-E玻璃
金属氧化物层 过渡层 镀银层 金属氧化物层 过渡层 镀银层 金属氧化物层 玻璃基板 Zn0 , Sn02 Ni/Cr
Ag
单银LOW-E玻璃
Si3N4 Ni/Cr Ag Ti02
玻璃-TiO2-ZnO-Ag-NiCrOx-Si3N4
玻璃-TiO2-ZnO-Ag(NiCr)-NiCrOxSi3N4
汽车用新型LOW-E玻璃涂层结NiCr)-NiCrOx-Si3N4
玻璃-TiO2-NbOx-Ag(NiCr)-NiCrOx-Si3N4
LOW-E 玻璃 Low-E玻璃种类
低辐射镀膜玻璃（又称LOW-E玻璃），是在玻璃表面镀上多层金属或其他化合物组成的 膜系产品。 该产品对可见光有较高的透射率，对红外线(尤其是中远红外)有很高的反射 率，具有良好的隔热性能。 从结构上可以分单银和双银LOW-E玻璃 .
双银LOW-E玻璃
金属氧(氮)化物层 过渡层 镀银层 金属氧化物层 过渡层 镀银层 金属氧(氮)化物层 玻璃基板
金属氮化物层 Si3N4 过渡层 NiCrOx 镀银添加Ni/Cr层 Ag(NiCr) 金属氧化物层TiOx 金属氧化物底层 Ti02 玻璃基板
金属氮化物层 Si3N4 过渡层 NiCrOx 镀银添加Ni/Cr层 Ag(NiCr) 金属氧化物层 NbOx 金属氧化物层 TiO2 玻璃基板
NbOx薄膜与TiOx薄膜相比的优点: 1) 减低银膜的电阻 2) 提高溅射速率 3) 提高工艺稳定性
从结构上可以分单银和双银lowe玻璃镀银层过渡层金属氧化物层镀银层过渡层双银lowe玻璃玻璃基板镀银层过渡层单银lowe玻璃玻璃基板金属氧化物层镀银层过渡层金属氧化物层镀银层过渡层金属氧化物层zn0sn02nicrag玻璃基板镀银层过渡层ti02nicragsi3n4新型lowe玻璃建筑用新型lowe玻璃涂层结构玻璃tio2znoagnicroxsi3n4汽车用新型lowe玻璃涂层结构玻璃tio2znoagnicrnicroxsi3n4玻璃基板金属氧化物层tio2镀银层ag过渡层nicrox金属氮化物层si3n4金属氧化物层zno玻璃基板金属氧化物层tio2镀ag添加nicr层agnicr过渡层nicrox金属氮化物层si3n4金属氧化物层zno汽车用新型lowe玻璃涂层结构nboxvstiox玻璃tio2tioxagnicrnicroxsi3n4玻璃tio2nboxagnicrnicroxsi3n4玻璃基板金属氧化物层tio2镀银添加nicr层agnicr过渡层nicrox金属氮化物层si3n4金属氧化物层nbox玻璃基板金属氧化物底层ti02镀银添加nicr层agnicr过渡层nicrox金属氮化物层si3n4金属氧化物层tiox
玻璃LOW-E说明
1、热反射镀膜玻璃（1）什么是可见光透过率、反射率在可见光谱范围（380纳米至780纳米）内，透过玻璃光强度的百分比为可见光透过率，而被玻璃反射光强度的百分比为可见光反射率。
（2）什么是太阳能透过率、反射率在太阳能光谱范围（300纳米至2500纳米）内，紫外线、可见光和红外光透过玻璃的百分比为太阳能透过率，而紫外光、可见光和红外光被玻璃反射的百分比为太阳能反射率。
（3）什么是ASHRAE标准ASHRAE是英文American Society of Heating，Refrigerating andAir-conditioning Engineers的缩写，即美国采暖制冷空调工程师协会。
（4）什么是U值ASHRAE标准条件下，由于玻璃的热传递和室内外的温差，所形成的空气到空气的传热量，U值越低，透过玻璃的传热量越低。
公制单位为W/m2K（瓦每平方米每开氏温度）。
（5）什么是冬季U值条件、夏季U值条件冬季U值的条件：室外空气温度为－18℃（0℉），室内空气温度为21℃（70℉），室外空气流速为24Km/h（6.7m/S、15mph），室内空气自然对流，阳光强度为0 W/m2（无阳光）（夜间）夏季U值的条件：室外空气温度为32℃（90℉），室内空气温度为24℃（75℉），室外空气流速为12Km/h（3.4m/S、7.5mph），室内空气自然对流，阳光强度为783W/m2（白天）。
（6）什么是相对热增益即太阳能透过玻璃的瞬间总增热，其中包括阳光辐射增热（遮阳系数Sc）和传导增热（传热系数U值），相对增热值越低，性能越好。
按照ASHRAE标准，在夏季白天，阳光强度为630W/m2，室内外温差为8℃，则相对增热RHG＝8*U夏＋630*Sc（W/m2）。
（7）什么是热应力破裂热应力破裂的产生来自于玻璃不同部位的温度不均匀。
镀膜玻璃暴露在阳光直照下，主要吸收阳光的红外光和部分可见光，在玻璃本体内转换为热量，使玻璃本体产生热膨胀，而处于铝框结构内部玻璃部分却不能受到相同的太阳辐射，因此导致玻璃本体整体受热不均匀，内部热应力形成，玻璃中区的热膨胀使玻璃边区产生张应力，此张应力超过边区抗张强度，就会导致玻璃破裂。
LOW-E镀膜玻璃
关于玻璃产品的相关说明—普通着色玻璃、LOW-E玻璃（在线高温热解沉积法、离线真空溅射法）一、一般了解：1、着色玻璃加工工艺就是在浮法加工中玻璃原料加入离子以显颜色,之所以有颜色其实就是他对可见光谱选择性透过不透过的被反射后就出现颜色了。
2、Low-E玻璃，即低辐射镀膜玻璃。
这种玻璃的最大特点是能强烈反射远红外线，可以很好阻挡三种传热方式中的辐射传热，所以有比普通玻璃更好的隔热性能。
3、Low-E玻璃较普通及传统镀膜玻璃具有以下明显优势：1）优异的热性能：外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。
有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。
普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.1以下。
因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。
室内热量损失的降低所带来的另一个显著效益是环保。
寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。
如果使用Low-E玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。
2）良好的光学性能：Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。
从室外观看，外观更透明、清晰，即保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象，营造出更为柔和、舒适的光环境。
Low-E玻璃的上述特性使得其在发达国家获得了日益广泛的应用。
我国是一个能源相对匮乏的国度，能源的人均占有量很低，而建筑能耗已经占全国总能耗的27.5%左右。
因此，大力开发Low-E玻璃的生产技术并推广其应用领域，必将带来显著的社会效益和经济效益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Low-e的反射颜色为紫色。
LOW-E玻璃Low-E玻璃又称低辐射玻璃，在玻璃表面镀上多层金属或其他化合物组成的膜系产品。
其镀膜层具有对可见光高透过及对中远红外线高反射的特性:优异的热性能普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.1以下。
如果使用Low-E玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。
良好的光学性能Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。
从室外观看，外观更透明、清晰，保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象。
镀膜玻璃按产品的不同特性，可分为以下几类：热反射玻璃、低辐射玻璃（Low-E）、导电膜玻璃等。
热反射玻璃一般是在玻璃表面镀一层或多层诸如铬、钛或不锈钢等金属或其化合物组成的薄膜，使产品呈丰富的色彩，对于可见光有适当的透射率，对红外线有较高的反射率，对紫外线有较高吸收率，因此，也称为阳光控制玻璃，主要用于建筑和玻璃幕墙；低辐射玻璃是在玻璃表面镀由多层银、铜或锡等金属或其化合物组成的薄膜系，产品对可见光有较高的透射率，对红外线有很高的反射率，具有良好的隔热性能，主要用于建筑和汽车、船舶等交通工具，由于膜层强度较差，一般都制成中空玻璃使用；导电膜玻璃是在玻璃表面涂敷氧化铟锡等导电薄膜，可用于玻璃的加热、除霜、除雾以及用作液晶显示屏等；玻璃吸收能力的强弱，直接关系到玻璃对远红外热能的阻挡效果。
辐射率低的玻璃不易吸收外来的热辐射能量，从而玻璃通过传导、辐射、对流所传递的热能就少，低辐射玻璃正是限制了这一部分的传热。
以上两种形式的热能透过玻璃的传递可归结为两个途径：太阳辐射直接透过传热、对流传导传热。
透过每平方米玻璃传递的总热功率Q可由下式表示：Q=630Sc+U（T内-T外）式中630是透过3mm透明玻璃的太阳能强度，（T内-T外）是玻璃两侧的空气温度，均是与环境有关的参数。
SC和U是玻璃自身的固有参数，其含义如下：SC———玻璃的遮阳系数，数值范围0～1，它反映玻璃对太阳直接辐射的遮蔽效果。
U———玻璃的传热系数，它反映玻璃传导热量的能力。
由此可见，玻璃节能性的优劣由U和SC这两个参数就完全可以判定三、不同玻璃的传热特性及参数1、普通透明玻璃透明玻璃（钠钙硅玻璃）的透射范围正好与太阳辐射光谱区域重合，因此，在透过可见光的同时，阳光中的红外线热能也大量地透过了玻璃，而3~5μm中红外波段的热能又被大量地吸收。
2、热反射镀膜玻璃(阳光控制镀膜)热反射镀膜玻璃——在玻璃表面镀金属或金属化合物膜，使玻璃呈显丰富色彩并具有新的光、热性能。
其主要作用就是降低玻璃的遮阳系数SC，限制太阳辐射的直接透过。
热反射膜层对远红外线没有明显的反射作用，故对改善U值没有大的贡献。
在夏季光照强的地区，热反射玻璃的隔热作用十分明显，可有效衰减进入室内的太阳热辐射。
但在无阳光的环境中，如夜晚或阴雨天气，其隔热作用与白玻璃无异。
从节能的角度来看它不适用于寒冷地区，因为这些地区需要阳光进入室内采暖。
北方寒冷地区采用这种玻璃的唯一目的就是追求装饰效果。
3、Low-E玻璃（低辐射镀膜玻璃）Low-E玻璃———在玻璃表面镀低辐射材料银及金属氧化物膜，使玻璃呈现出不同颜色。
其主要作用是降低玻璃的U值，同时有选择地降低SC，全面改善玻璃的节能特性。
高透型Low-E玻璃，遮阳系数Sc≥0.5，对透过的太阳能衰减较少。
这对以采暖为主的北方地区极为适用，冬季太阳能波段的辐射可透过这种Low-E玻璃进入室内，经室内物体吸收后变为Low-E玻璃不能透过的远红外热辐射，并与室内暖气发出的热辐射共同被限制在室内，从而节省暖气的费用。
遮阳型Low-E玻璃，遮阳系数SC＜0.5，对透过的太阳能衰减较多。
这对以空调致冷的南方地区极为适用，夏季可最大限度地限制太阳能进入室内，并阻挡来自室外的远红外热辐射，从而节省空调的使用费用。
不同的Low-E玻璃品种适用于不同的气候地区，就节能性而言，其功能已经覆盖了热反射镀膜玻璃。
4、几种玻璃的综合参数以下中空玻璃的结构相同，镀膜面位于中空玻璃的第2#面（室外玻璃的内表面）说明：6C表示6mm透明玻璃，CTS140、CES11、CEB12分别是南玻热反射玻璃和Low-E 玻璃型号。
传热系数是美国ASHRAE标准条件下的数值。
分析表明：在同等透光率下，遮阳型Low-E玻璃具有更低的遮阳系数SC，这意味着它在限制太阳热辐射的同时，并不过多阻挡可见光的透过，通俗地说，它将阳光中的热量过滤掉了。
热反射镀膜玻璃获得低遮阳系数SC的代价是，这会极大地影响室内的自然采光。
Low-E玻璃也叫做低辐射镀膜玻璃，是指表面镀上拥有极低表面辐射率的金属或其他化合物组成的多层膜层的特种玻璃。
Low-E玻璃是种绿色、节能、环保的玻璃产品。
普通玻璃的表面辐射率在0.84左右，Low-E玻璃的表面辐射率在0.25以下。
这种不到头发丝百分之一厚度的低辐射膜层对远红外热辐射的反射率很高，能将80%以上的远红外热辐射反射回去，而普通透明浮法玻璃、吸热玻璃的远红外反射率仅在12%左右，所以Low-E玻璃具有良好的阻隔热辐射透过的作用。
冬季，它对室内暖气及室内物体散发的热辐射，像一面热反射镜一样，将绝大部分反射回室内，保证室内热量不向室外散失，从而节约取暖费用。
夏季，它可以阻止室外地面、建筑物发出的热辐射进入室内，节约空调制冷费用。
Low-E玻璃的可见光反射率一般在11%以下，与普通白玻相近，低于普通阳光控制镀膜玻璃的可见光反射率，避免造成反射光污染。
Low-E玻璃的生产工艺一、在线高温热解沉积法：在线高温热解沉积法"Low-E"玻璃在美国有多家公司的产品。
如PPG公司的 Surgate200，福特公司的Sunglas H．R"P"。
这些产品是在浮法玻璃冷却工艺过程中完成的。
液体金属或金属粉沫直接喷射到热玻璃表面上，随着玻璃的冷却，金属膜层成为玻璃的一部分。
固此，该膜层坚硬耐用。
这种方法生产的"Low-E"玻璃具有许多优点：它可以热弯，钢化，不必在中空状态下使用，可以长期储存。
它的缺点是热学性能比较差。
除非膜层非常厚，否则其"u"值只是溅射法"Low-E"镀膜玻璃的一半。
如果想通过增加膜厚来改善其热学性能，那么其透明性就非常差。
二、离线真空溅射法：用溅射法可以生产"Low-E"玻璃的厂家及产品有北美的英特佩公司的"LnplusNetetralR"，PPG公司的Sungatel00，福特公司的SunglasHRS等。
和高温热解沉积法不同，溅射法是离线的。
且据玻璃传输位置的不同有水平及垂直之分。
溅射法工艺生产"Low-E"玻璃，需一层纯银薄膜作为功能膜。
纯银膜在二层金属氧化物膜之间。
金属氧化物膜对纯银膜提供保护，且作为膜层之间的中间层增加颜色的纯度及光透射度。
垂直式生产工艺中，玻璃垂直放置在架子上，送入大的真空室内。
真空室内的压力将随之减小。
垂直安装的阴极靶溅射出金属原子，沉积到玻璃基片上，形成膜层。
为了形成均匀一致的膜层，阴极靶靠近玻璃表面来回移动。
为了取得多层膜。
必须使用多个阴极，每一个阴极均是在玻璃表面来回移动，形成一定的膜厚。
水平法在很大程度上是和垂直法相似的。
主要区别在玻璃的放置，玻璃由水平排列的轮子传输，通过阴极，玻璃通过一系列销定阀门之后，真空度也随之变化。
当玻璃到达主要溅射室时，镀膜压力达到，金属阴极靶固定，玻璃移动。
在玻璃通过阴极过程中，膜层形成。
低辐射镀膜玻璃（又称LOW-E玻璃），是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。
该产品对可见光有较高的透射率，对红外线（尤其是中远红外）有很高的反射率，具有良好的隔热性能。
在任何气候环境下使用，均能达到控制阳光、节约能源、热量控制调节及改善环境的作用。
根据不同型号，LOW-E玻璃一般分为：高透型LOW-E玻璃，遮阳型LOW-E玻璃和双银LOW-E玻璃。
高透型LOW-E玻璃产品特性：1、较高的可见光透射率：采光自然，效果通透；2、较高的太阳能透过率，透过玻璃的太阳热辐射多；3、极高的中远红外线反射率：优良的隔热性能，较低V值（传热系数）。
适用范围：1、寒冷的北方地区。
冬季太阳热辐射透过玻璃进入室内增加室内的热能，而室内的暖气、家电、人体等发出的远红外被阻隔反射回室内，有效地降低暖气能耗；2、适用于外观设计透明、通透、采光自然的建筑物，有效避免“光污染”危害；3、制作成中空玻璃使用节能效果更加优良。
遮阳型LOW-E玻璃产品特性：1、适宜的可见光透过率，对室外的强光具有一定的遮蔽性；2、较低的太阳能透过率，有效阻止太阳热辐射进入室内；3、极高的中远红外线反射率，限制室外的二次热辐射进入室内。
适用范围：1、适用于南方地区及北方地区。
该产品不仅冬季限制部分太阳热能进入室内，在夏季则能限制更多的太阳能进入室内，因为冬季太阳能的强度仅为夏季的1/3左右，因而保温性能并未受到影响。
从节能效果看，遮阳型不低于高透型；2、其丰富的装饰性能起到一定的室外实现的遮蔽作用，适用于各类型建筑物；3、制作成中空玻璃节能效果更加明显。
双银LOW-E玻璃产品特性：双银LOW-E玻璃，因其膜层中有双层银层面而得名，其属于LOW-E玻璃膜系结构中较复杂的一种，是高级LOW-E玻璃。
它突出了玻璃对太阳热辐射的遮蔽效果，将玻璃的高透光性与太阳热辐射的低透过性巧妙地结合在一起，因此与普通LOW-E玻璃比较，在可见光透射率相同的情况下具有更低太阳能透过率。
适用范围：不受地区限制，适合于不同气候特点的广大地区。
1、镀膜玻璃：镀膜玻璃是在玻璃表面镀一层或多层金属，合金或金属化合物，以改变玻璃的性能。
按特性不同可分为热反射玻璃和低辐射玻璃。
热反射(阳光控制)玻璃，一般是在玻璃表面镀一层或多层如铬，钛或不锈钢等金属或其化合物组成的薄膜，使产品呈丰富颜色，对可见光有适当的透射率，对近红外线有较高的反射率，对紫外线有很低的透过率，因此，也称为阳光控制玻璃。
与普通玻璃比较，降低了遮阳系数，即提高了遮阳性能，但对传热系数改变不大。
2、低辐射(LOW-E)玻璃，是在玻璃表面镀多层银，铜或锡等金属或其他化合物组成的薄膜，产品对可见光有较高的透射率，对红外线有很高的反射率，具有良好的隔热性能，由于膜层强度较差，一般都制成中空玻璃使用而不单独使用。
3、镀膜玻璃与中空玻璃的复合体：包括热反射镀膜中空玻璃和低辐射镀膜中空玻璃。
前者可同时降低传热系数和遮阳系数，后者透光率较好在线低辐射（LOW-E）镀膜玻璃是对中远红外辐射具有较高反射率的新型节能镀膜玻璃。
