新浇筑混凝土对模板的侧压力计算全文新浇筑混凝土时对模板的侧压力新浇混凝土初凝时间：t0=200/(T+15)=200/(20+15)=5.7142 (h) 新浇混凝土作用在模板上的最大侧压力按下列二式计算： F = 0.22γct0β1β2V1/2 F = γcH 式中F——新浇筑混凝土对模板的最大侧压力＿span lang="EN-US">KN/㎡）γc——混凝土的重力密度＿/span>KN/m3＿span lang="EN-US"> t0——新浇筑混凝土的初凝时间（h），可按实测确定。
当缺乏试验资料，可采用t= 200/(T+15) 计算T——混凝土的温度（℃＿span lang="EN-US"> V——混凝土的浇筑速度＿span lang="EN-US">m/h＿span lang="EN-US"> H——混凝土侧压力计算位置处于新浇筑混凝土顶面的总高度（m ＿span lang="EN-US"> β1——外加剂影响修正系数，不掺外加剂时叿span lang="EN-US">1.0；掺具有缓凝作用的外加剂时取1.2 β2——混凝土坍落度影响修正系数，当坍落度小亿span lang="EN-US">30㎜时，取0.85＿span lang="EN-US">50ｿspan lang="EN-US">90㎜时，取1.0＿span lang="EN-US">110ｿspan lang="EN-US">150㎜时，取1.15 =0.22×25×5.7142×1.2×1.15×1^(1/2)=43.4 (kN/m^2) =25×2=50 (kN/m^2) 取其中的较小值：F=43.4(kN/m^2) 新浇混凝土对模板产生的侧压力荷载设计值：F设=1.2×0.85×43.4=44.3(kN/m^2) 混凝土振捣对模板产生的侧压力荷载设计值：F2=1.4×0.85×4=4.76(kN/m^2) 故最终新浇混凝土对模板产生的侧压力荷载设计值F=49.06(kN/m^2) 有效压头高度为：h=49.06/25=1.96m。
混凝土侧压力
在JGJ162-2008《建筑施工模板安全技术规范》的第4.1.1条，给出了新浇混凝土对模板的侧压力计算公式：混凝土侧压力的计算（取两式中教小值）：F=0.22γctoβ1β2V∧½F=γc H式中F——新浇筑混凝土对模板的侧压力，kN/m ；γc——混凝土的重力密度，kN/m ;to——新浇混凝土的初凝时间（h）可按实测确定。
当缺乏试验资料时，可采用to=200/(T+15)计算（T为混凝土的温度℃）；V——混凝土地的浇筑速度，m/h；H——混凝土侧压力计算位置处至新浇混凝土顶面的总高度，m；β1——外加剂影响修正系数，不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2；β2——混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85；50～90mm时，取1.0；110～150mm时，取1.15。
混凝土侧压力的计算分布图形如图所示，h为有效压头高度，h=F/rc 。
新浇混凝土对模板侧面压力是入模的具有一定流动性的新浇混凝土在浇筑、振捣和自重的共同作用下，对限制其流动的侧模板所产生的压力。
我国有关部门在20世纪60 ~80年代初期对混凝土侧压力进行了大量的测试研究，发现对于不同的结构类型、尽管一次浇筑高度、浇筑速度不同，但混凝土侧压力分布曲线的走势基本相同：即从浇筑面向下至最大侧压力处，基本遵循流体静压力的分布规律；达到最大值后，侧压力就随即逐渐减小或维持一段稳压高度后逐渐减小，压力图形对浇筑高度轴呈山形或梯台形分布。
经试验获得的侧压力主要影响因素如下：（1）最大侧压力随混凝土浇筑速度提高而增大，与其呈幂函数关系。
（2）在一定的浇筑速度下，因混凝土的凝结时间随温度的降低而延长，从而增加其有效压头。
（3）机械振捣的混凝土侧压力比手工捣实增大约56%。
（4）侧压力随坍落度的增大而增大，当坍落度从7cm增大到12cm时，其最大侧压力约增加13%。
（5）掺加剂对混凝土的凝结速度和稠度有调整作用，从而影响到混凝土的侧压力。
新浇筑混凝土对的侧压力计算全文
新浇筑混凝土对的侧压力计算全文公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-新浇筑混凝土对模板的侧压力计算全文新浇筑混凝土时对模板的侧压力新浇混凝土初凝时间：t0=200/(T+15)=200/(20+15)=(h)新浇混凝土作用在模板上的最大侧压力按下列二式计算：？F=γct0β1β2V1/2F=γcH式中F——新浇筑混凝土对模板的最大侧压力＿spanlang="EN-US">KN/㎡）γc——混凝土的重力密度＿/span>KN/m3＿spanlang="EN-US">t0——新浇筑混凝土的初凝时间（h），可按实测确定。
当缺乏试验资料，可采用t=200/(T+15)计算T——混凝土的温度（℃＿spanlang="EN-US">V——混凝土的浇筑速度＿spanlang="EN-US">m/h＿spanlang="EN-US"> H——混凝土侧压力计算位置处于新浇筑混凝土顶面的总高度（m＿spanlang="EN-US">β1——外加剂影响修正系数，不掺外加剂时叿spanlang="EN-US">；掺具有缓凝作用的外加剂时取β2——混凝土坍落度影响修正系数，当坍落度小亿spanlang="EN-US">30㎜时，取＿spanlang="EN-US">50spanlang="EN-US">90㎜时，取＿spanlang="EN-US">110spanlang="EN-US">150㎜时，取？=×25××××1^(1/2)=(kN/m^2)=25×2=50(kN/m^2)？取其中的较小值：F=(kN/m^2)新浇混凝土对模板产生的侧压力荷载设计值：F设=××=(kN/m^2) 混凝土振捣对模板产生的侧压力荷载设计值：F2=××4=(kN/m^2) 故最终新浇混凝土对模板产生的侧压力荷载设计值F=(kN/m^2) 有效压头高度为：h=25=1.96m。
[精品文档]新浇混凝土对模板的最大侧压力计算：
![[精品文档]新浇混凝土对模板的最大侧压力计算：](https://img.taocdn.com/s3/m/370515ee8bd63186bcebbcee.png)
附页：外墙单面支模模板计算书1、由于采用大钢模板，现只对其的支撑体系进行验算。
单面模板高3m，以单排支撑点为验算单位，计算宽度为1m。
2、新浇混凝土对模板的最大侧压力计算：计算参数：γc=24KN/m3（混凝土的重力密度）t o=5小时（新浇混凝土的初凝时间要求搅拌站保证）β1=1.2（外加剂影响系数）β2=1.15（坍落度影响系数）v=1m/小时（混凝土浇筑速度，3m高的墙要求在>3小时浇完）H=3m（混凝土侧压力计算位置处到新浇顶面的总高度）由公式F=0.22γc t oβ1β2v=0.22×24×5×1.2×1.15×1=36.43KN/m2由公式F=γc H=24×3=72KN/m2按取最小值，故最大侧压力为36.43KN/m23、荷载设计值F6及有效压头高度hF6=γc F=1.2×36.43=43.72 KN/m2有效压头高度h= F6/γc=43.72/24=1.82m倾倒荷载产生的压头x= F7/γc=2.8/24=0.12叠加后的有效高头h=1.82-0.12=1.7m4、倾倒混凝土时产生的荷载F=2KN/m2F7=γ7F=2×1.4=2.8KN/m2剪力图N B =acos F T A =sinaN B 由此得：采用密布型钢管行架进行支撑增加锚拉，采用分析计算的方法进行计算：φ48×3.5mm钢管的力学性能抗拉、抗压强度设计值：f=205N/mm2抗剪强度设计值：τ=120 N/mm2单个杆件的抗力验算单个受拉构件：T A max/489=15740/489=32.19N/mm2<205 N/mm2（满足要求）总的拉力ΣTAi=14.43+15.74+14.28+9.24+4.14=57.83KN57830/489=118.3 N/mm2<205 N/mm2(满足要求)受压构件：N B max=30.59 KN；L B=1166mm采用十字扣件，计算长度系数为1.5，所以实际计算长度为1749mmλ=L/r=1749/15.78=111；查表得Ψ=0.555δ=N/ΨA=30590/（0.555×489）=112.7N/mm2<205 N/mm2（满足要求）5、地锚钢筋抗剪（整体）ΣF/fv=（24.05+26.23+23.79+15.40+6.90）×1000/（489×125）=1.58（根）所以至少需2排钢管埋地抗剪，实际安排5排，满足要求。
混凝土浇筑时对模板的侧压力计算
一 侧压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即位新浇筑混凝土的最大侧压力。
侧压力达到最大值的浇筑高度称为混凝土的有效压头。
通过理论和实践，可按下列二式计算，并取其最小值（原因见后面说明）：式中 F------新浇筑混凝土对模板的最大侧压力（KN/m 2）γc------混凝土的重力密度（kN/m 3）取25 kN/m 3t0------新浇混凝土的初凝时间（h ）,可按实测确定。
当缺乏实验资料时，可采用t=200/(T+15)计算；一般取值5hV------混凝土的浇灌速度（m/h ）;取hH------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m ）;取3mβ1------外加剂影响修正系数，不掺外加剂时取1；β2------混凝土塌落度影响系数，当塌落度小于30mm 时，取；50—90mm 时，取1；110—150mm 时，取。
1/2=m 2=25x3=75kN/ m2取二者中的较小值，F= m2作为模板侧压力的标准值，并考虑倾倒混凝土产生的水平载荷标准值 4 kN/ m2，分别取荷载分项系数和，则作用于模板的总荷载设计值为： 有效压头高度：m F h c 3.12548.32===二、对拉螺栓计算：对拉螺栓采用D16螺杆；纵向最大间距为750mm ，横向最大间距为1200mm 。
对拉螺栓经验公式如下：f A N *≤N---对拉螺栓所承受的拉力的设计值。
一般为混凝土的侧压力A---对拉螺栓净截面面积（mm2）A=201mm2f--对拉螺栓抗拉强度设计值单根D16螺杆所能承受最大拉力：Fmax=f A=335X201=故满足要求为什么两者取最小值？新浇混凝土对模板侧面压力是入模的具有一定流动性的新浇混凝土在浇筑、振捣和自重的共同作用下，对限制其流动的侧模板所产生的压力。
我国有关部门在20世纪60 ~80年代初期对混凝土侧压力进行了大量的测试研究，发现对于不同的结构类型、尽管一次浇筑高度、浇筑速度不同，但混凝土侧压力分布曲线的走势基本相同：即从浇筑面向下至最大侧压力处，基本遵循流体静压力的分布规律；达到最大值后，侧压力就随即逐渐减小或维持一段稳压高度后逐渐减小，压力图形对浇筑高度轴呈山形或梯台形分布。
建筑施工模板侧压力计算讲解
模板侧压力计算：
混凝土作用于模板的侧压力，通过理论和实践，可按下列二式计算，并取其最小值：
2/121022.0V t F c ββγ=
H F c γ=
式中 F------新浇筑混凝土对模板的最大侧压力（KN/m 2）
γc ------混凝土的重力密度（kN/m 3）取25 kN/m 3
t0------新浇混凝土的初凝时间（h ）,可按实测确定。
当缺乏实验资料时，可采用t=200/(T+15)计算；一般取值5h ，即取T=25℃。
V------混凝土的浇灌速度（m/h ）;根据资料取V= 0.5-1.5m/h
H------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m ）;取
1.5m
β1------外加剂影响修正系数，不掺外加剂时取1；
β2------混凝土塌落度影响系数，当塌落度小于30mm 时，取0.85；50—90mm 时，取1；110—150mm 时，取1.15。
因此可得：
2/121022.0V t F c ββγ=
=22.4KN/m
H F c γ=
=25*1.5 =37.5 KN/m
则混凝土作用于模板的侧压力值为22.4 KN/m 。
根据设计，则最小面模板受压强为：
P=22.4/(1.5*1.3)
=11.5 KN/m 2
根据螺纹布置校核其强度：
对拉螺栓采用D30螺杆；纵向最大间距为1800mm ，横向最大间距为1000mm 。
单根D16螺杆所能承受最大拉力：
Fmax=f*A=235*3.14*152=166KN
N=L*l*q=1.8m*1m*22.4kN/m 2 =40.32KN<166KN
故符合强度。
混凝土浇筑时对模板的侧压力计算
侧压力计算 混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即位新浇筑混凝土的最大侧压力。
侧压力达到最大值的浇筑高度称为混凝土的有效压头。
通过理论和实践，可按下列二式计算，并取其最小值（原因见后面说明）：式中 F------新浇筑混凝土对模板的最大侧压力（KN/m 2）γc------混凝土的重力密度（kN/m 3）取25 kN/m 3t0------新浇混凝土的初凝时间（h ）,可按实测确定。
当缺乏实验资料时，可采用t=200/(T+15)计算；一般取值5hV------混凝土的浇灌速度（m/h ）;取0.5m/hH------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m ）;取3mβ1------外加剂影响修正系数，不掺外加剂时取1； β2------混凝土塌落度影响系数，当塌落度小于30mm 时，取0.85；50—90mm 时，取1；110—150mm 时，取1.15。
1/2=22.4kN/m 2=25x3=75kN/ m2取二者中的较小值，F=22.4kN/ m2作为模板侧压力的标准值，并考虑倾倒混凝土产生的水平载荷标准值4 kN/ m2，分别取荷载分项系数1.2和1.4，则作用于模板的总荷载设计值为： 有效压头高度：m F h c 3.12548.32===γ二、对拉螺栓计算：对拉螺栓采用D16螺杆；纵向最大间距为750mm ，横向最大间距为1200mm 。
对拉螺栓经验公式如下：f A N *≤N---对拉螺栓所承受的拉力的设计值。
一般为混凝土的侧压力A---对拉螺栓净截面面积（mm2）A=201mm2f--对拉螺栓抗拉强度设计值单根D16螺杆所能承受最大拉力：Fmax=f A=335X201=67.3KN故满足要求为什么两者取最小值？新浇混凝土对模板侧面压力是入模的具有一定流动性的新浇混凝土在浇筑、振捣和自重的共同作用下，对限制其流动的侧模板所产生的压力。
模板工程计算
F=r*H中，这个公式中的H应该是在一定范围之内的时候，才能采用，混凝土的浇注速度以及混凝土的初凝时间和H有关系，H=系数*注速度*初凝时间，只要超过了初凝时间，混凝土已经具备一定的形状，侧压力会减小。
除此以外，在混凝土的有效压头高度以内，浇注的混凝土也适用这个公式。
另一个公式，就详细的说明了，侧压力F和混凝土的初凝时间及浇注速度的关系。
取两个公式的较小值，更接近实际浇注混凝土过程中的情况。
模板侧压力一般根据两个计算公式进行计算即：式一：F =0.22γCTOβ1β2V0.5式二：F=γCH 式一是根据砼浇筑高度有效压头进行计算，即任意高度模板侧压力的最大值。
浇筑速度较慢，将造成下部砼已经初凝，初凝部分对模板的侧压可以不作为考虑，故在有效压头以外，不进行考虑。
计算式中根据浇筑速度及初凝时间考虑未初凝部分的混凝土侧压力，也就是说，在此浇筑速度、砼初凝时间及容重等的相同参数下，浇筑任意高度模板侧压力的最大值（可以认为刚好自初凝面至当前浇筑高度液体砼对模板的侧压力），但一般浇筑高度较小，直至浇筑完毕，第一层砼任然未初凝，甚至距离初凝时间还较远。
那么该值与现场实际情况偏差就较大。
远远大于实际情况。
式二是按照实际全浇筑高度全部液态砼计算，那么可能会出现浇筑速度较慢，初凝块，没有浇筑完毕下部砼已经初凝，该部分砼对模板已经没有侧压力。
计算结果也远大于实际值。
比如在效压头为4米，按计算式一计算结果就为适用于4米以上的模板侧压力，式二就式于4米以下的模板侧压力。
大于4米时，当前浇筑高度4米以下可以认为当前条件下无侧压。
小于4米时，可以认为全部模板承压。
故按照两式取小值。
但在代入参数时压考虑最不利状况，即初凝时间最长、浇筑速度最快代入计算。
在JGJ162-2008《建筑施工模板安全技术规范》的第4.1.1条，给出了新浇混凝土对模板的侧压力计算公式：混凝土侧压力的计算（取两式中教小值）：F=0.22γctoβ1β2V∧½F=γc H式中 F——新浇筑混凝土对模板的侧压力，kN/m ；γc——混凝土的重力密度，kN/m ;to——新浇混凝土的初凝时间（h）可按实测确定。
混凝土浇筑时对模板的侧压力计算
一 侧压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度到达某一临界时，侧压力就不再增加，此时的侧压力即位新浇筑混凝土的最大侧压力。
侧压力到达最大值的浇筑高度称为混凝土的有效压头。
通过理论和实践，可按以下二式计算，并取其最小值〔原因见后面说明〕：2/121022.0V t F c ββγ= H F c γ=式中 F------新浇筑混凝土对模板的最大侧压力〔KN/m 2〕γc------混凝土的重力密度〔kN/m 3〕取25 kN/m 3t0------新浇混凝土的初凝时间〔h 〕,可按实测确定。
当缺乏实验资料时，可采用t=200/(T+15)计算；一般取值5hH------混凝土侧压力计算位置处至新浇混凝土顶面的总高度〔m 〕;取3mβ1------外加剂影响修正系数，不掺外加剂时取1； β2------混凝土塌落度影响系数，当塌落度小于30mm 时，取0.85；50—90mm 时，取1；110—150mm 时，取1.15。
2/121022.0V t F c ββγ=1/22H F c γ==25x3=75kN/ m2取二者中的较小值，F=22.4kN/ m2作为模板侧压力的标准值，并考虑倾倒混凝土产生的水平载荷标准值 4 kN/ m2，分别取荷载分项系数1.2和1.4，那么作用于模板的总荷载设计值为：有效压头高度：m F h c 3.12548.32===γ二、对拉螺栓计算：对拉螺栓采用D16螺杆；纵向最大间距为750mm ，横向最大间距为1200mm 。
对拉螺栓经历公式如下：f A N *≤N---对拉螺栓所承受的拉力的设计值。
一般为混凝土的侧压力A---对拉螺栓净截面面积〔mm2〕A=201mm2 f --对拉螺栓抗拉强度设计值单根D16螺杆所能承受最大拉力：故满足要求为什么两者取最小值？新浇混凝土对模板侧面压力是入模的具有一定流动性的新浇混凝土在浇筑、振捣和自重的共同作用下，对限制其流动的侧模板所产生的压力。
常用计算公式模板侧压力
常用计算公式模板侧压力
侧压力是指物体受到压力时产生的在垂直于该方向的侧向压力。
在物
理学中，侧压力可以通过以下常用计算公式进行计算：
1.西南奥托力公式：
懒加载svg公式
其中，侧压力F是通过应力σ和物体的横截面积A计算得出的。
2.库仑摩擦公式：
懒加载svg公式
其中，μ是物体之间的摩擦系数，N是物体之间垂直于表面的力。
侧
压力F是通过摩擦力Ff和物体之间垂直力N的乘积计算得出的。
3.流体力学公式：
对于流体力学中的侧压力，有以下两个常用的公式：
-惠松定理：
懒加载svg公式
其中，p是流体的压力，d是流体所受到的垂直表面积。
侧压力F是
通过压力p和表面积S的乘积计算得出的。
-罗帕法则：
懒加载svg公式
其中，ρ是流体的密度，v是流体的速度，A是流体流动的横截面积。
侧压力F是通过密度ρ、速度v和横截面积A的乘积计算得出的。
这些公式可以适用于不同领域的侧压力计算，例如机械工程、土木工程、流体力学等等。
但需要注意的是，在实际应用中，环境因素、物体形状和运动状态等都可以对侧压力产生影响，因此需要根据具体情况选择适当的公式以及考虑其他因素的影响。
混凝土对模板侧压力计算
（8-8）F=0.22γc t 0β1β2V 1/2（8-9）F=γc HF ：新浇混凝土对模板的最大侧压力（KN/㎡）γc ：新浇混凝土的重力密度（KN/m³）t 0：新浇混凝土的初凝时间（h ），可按实测确定。
当缺乏试验资料时，可采用t=200（T+15）计算T ：混凝土的温度（°）H ：混凝土侧压力计算位置至新浇筑混凝土顶面时的高度（m ）β1：外加剂影响修正系数，不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2β2：混凝土坍落度影响修正系数，当坍落度小于30mm 时，取0.85；50~90mm 时，取1.0；110~150mm 时，混凝土侧压力的计算分布图形如图8-1所示，有效压头高度h （m ）按下式计算：（8-10）h=F/γc 3.58m89.6025KN/m³；10℃4m 2m/hβ1：外加剂影响修正系数，不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2，取β2：混凝土坍落度影响修正系数，坍落度小于30mm ，取0.85；50~90mm ，取1.0；110~150mm ，取1.15。
V ：混凝土的浇筑速度，取混凝土对模板侧压力计算F ：新浇混凝土对模板的最大侧压力（KN/㎡）；计算得γc ：新浇混凝土的重力密度（KN/m³）,取值t 0：新浇混凝土的初凝时间（h ），可按实测确定。
当缺乏试验资料时，可采用t=200/（T+15）计算，T ：混凝土的温度（°），取H ：混凝土侧压力计算位置至新浇混凝土顶面时的高度（m ），取=200（T+15）计算，取1.0；110~150mm 时，取1.15.8.00h1.21.2；110~150mm ，取1.15。
取=200/（T+15）计算，。
混凝土的侧压力计算(混凝土对模板的侧压力计算)
采用内部振捣时，新浇筑的混凝土作用于模板的最大侧压力，可按下列二式计算，并取二式中的较小值（8-8）F=0.22γc t 0β1β2V 1/2（8-9）F=γc HF ：新浇混凝土对模板的最大侧压力（KN/㎡）γc ：新浇混凝土的重力密度（KN/m³）t 0：新浇混凝土的初凝时间（h ），可按实测确定。
当缺乏试验资料时，可采用t=200（T+15）计算T ：混凝土的温度（°）H ：混凝土侧压力计算位置至新浇筑混凝土顶面时的高度（m ）β1：外加剂影响修正系数，不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2β2：混凝土坍落度影响修正系数，当坍落度小于30mm 时，取0.85；50~90mm 时，取1.0；110~150mm 时，混凝土侧压力的计算分布图形如图8-1所示，有效压头高度h （m ）按下式计算：（8-10）h=F/γc 3.84m96.0125KN/m³；20℃62.5m/hβ2：混凝土坍落度影响修正系数，坍落度小于30mm ，取0.85；50~90mm ，取1.0；110~150mm ，取1.15。
V ：混凝土的浇筑速度，取混凝土对模板的侧压力计算F ：新浇混凝土对模板的最大侧压力（KN/㎡）；计算得γc ：新浇混凝土的重力密度（KN/m³）,取值t 0：新浇混凝土的初凝时间（h ），可按实测确定。
当缺乏试验资料时，可采用t=200（T+15）计算，T ：混凝土的温度（°），取H ：混凝土侧压力计算位置至新浇混凝土顶面时的高度（m ），取β1：外加剂影响修正系数，不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2，取二式计算，并取二式中的较小值：可采用t=200（T+15）计算mm 时，取1.0；110~150mm 时，取1.15.8.00hm1.21.15，取1.0；110~150mm ，取1.15。
取可采用t=200（T+15）计算，剂时取1.2，取。
混凝土浇筑时对模板的侧压力计算
一 侧压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即位新浇筑混凝土的最大侧压力。
侧压力达到最大值的浇筑高度称为混凝土的有效压头。
通过理论和实践，可按下列二式计算，并取其最小值（原因见后面说明）：式中 F------新浇筑混凝土对模板的最大侧压力（KN/m 2）γc------混凝土的重力密度（kN/m 3）取25 kN/m 3t0------新浇混凝土的初凝时间（h ）,可按实测确定。
当缺乏实验资料时，可采用t=200/(T+15)计算；一般取值5hV------混凝土的浇灌速度（m/h ）;取0.5m/hH------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m ）;取3mβ1------外加剂影响修正系数，不掺外加剂时取1；β2------混凝土塌落度影响系数，当塌落度小于30mm 时，取0.85；50—90mm 时，取1；110—150mm 时，取1.15。
1/2=22.4kN/m 2=25x3=75kN/ m2取二者中的较小值，F=22.4kN/ m2作为模板侧压力的标准值，并考虑倾倒混凝土产生的水平载荷标准值 4 kN/ m2，分别取荷载分项系数1.2和1.4，则作用于模板的总荷载设计值为： 有效压头高度：m F h c 3.12548.32===γ二、对拉螺栓计算：对拉螺栓采用D16螺杆；纵向最大间距为750mm ，横向最大间距为1200mm 。
对拉螺栓经验公式如下：f A N *≤N---对拉螺栓所承受的拉力的设计值。
一般为混凝土的侧压力A---对拉螺栓净截面面积（mm2）A=201mm2f--对拉螺栓抗拉强度设计值单根D16螺杆所能承受最大拉力：Fmax=f A=335X201=67.3KN故满足要求为什么两者取最小值？新浇混凝土对模板侧面压力是入模的具有一定流动性的新浇混凝土在浇筑、振捣和自重的共同作用下，对限制其流动的侧模板所产生的压力。
新浇筑混凝土对模板的侧压力计算全文
新浇筑混凝土对模板的侧压力计算全文新浇筑混凝土对模板的侧压力计算全文新浇筑混凝土时对模板的侧压力新浇混凝土初凝时间：t0=200/(T+15)=200/(20+15)=5.7142 (h)新浇混凝土作用在模板上的最大侧压力按下列二式计算：F = 0.22γct0β1β2V1/2F = γcH式中 F——新浇筑混凝土对模板的最大侧压力＿span lang="EN-US">KN/㎡）γc——混凝土的重力密度＿/span>KN/m3＿span lang="EN-US">t0——新浇筑混凝土的初凝时间（h），可按实测确定。
当缺乏试验资料，可采用t= 200/(T+15) 计算T——混凝土的温度（℃＿span lang="EN-US">V——混凝土的浇筑速度＿span lang="EN-US">m/h＿span lang="EN-US">H——混凝土侧压力计算位置处于新浇筑混凝土顶面的总高度（m＿span lang="EN-US">β1——外加剂影响修正系数，不掺外加剂时叿span lang="EN-US">1.0；掺具有缓凝作用的外加剂时取1.2 β2——混凝土坍落度影响修正系数，当坍落度小亿span lang="EN-US">30㎜时，取0.85＿span lang="EN-US">50?span lang="EN-US">90㎜时，取1.0＿span lang="EN-US">110?span lang="EN-US">150㎜时，取1.15=0.22×25×5.7142×1.2×1.15×1^(1/2)=43.4 (kN/m^2) =25×2=50 (kN/m^2)取其中的较小值：F=43.4(kN/m^2)新浇混凝土对模板产生的侧压力荷载设计值：F设=1.2×0.85×43.4=44.3(kN/m^2)混凝土振捣对模板产生的侧压力荷载设计值：F2=1.4×0.85×4=4.76(kN/m^2)故最终新浇混凝土对模板产生的侧压力荷载设计值F=49.06(kN/m^2)有效压头高度为：h=49.06/25=1.96m。
墙体模板计算
墙体模板计算一、墙体侧模板的计算：模板采用七夹板，规格18×915×183cm，竖挡用5×10cm松木，间距610mm，横挡用5×10 cm松木，间距75cm，采用对接φ10螺栓@10001.砼对模板侧压力计算：砼浇筑高度4.5M采用坍落度为100~120mm的商品砼，浇筑速度2.5m/h考虑、浇筑入模温差30℃，则由公式：pm=4+/(T+30)Ks、Kw、V(1/3)=4+1500/(30+30) ×0.85×1×√2.5=32.88KN/m2pm=25×4.5=81.25KN/ m2取最小值，故最大侧压力为32.88KN/m22.七夹板强度验算：内力按四跨连续梁计算（如图所示）q=0.92×32.88=30.25KN/mM mak=0.107q12=0.107×30.25×0.56=1.81KN·mδ=m/v=m/(1/6)bh2=1.81×106/(1/6) ×915×182=6.59N/mm2<1.3[δ]=11N mm23.竖档：q=30.25×0.61=18.45KN/mM mak=0.107×18.45×0.752=1.11KN·mδ=M/W=1.11×106/(1/6) ×50×1002=13.32N/ mm2<1.3[δ]=16.9 N mm24.横档：横档承受立档传来的压力计算简近似按二跨连梁等计算p=18.45×0.75=13.48KNM mak=0.188PL=0.188×13.48×1.22=3.17KN·m δ=M/W=3.17×106/(1/6) ×50×1002=16.76N/ mm2<1.3[δ]=16.9 N /mm2τ=Q/A=0.688×113.84×103/50×1002=0.63 N/ mm2<1.3[δ]=1.82 N /mm25.对接φ10螺栓强度验算：取横档的最大抗剪力1.82 N /mm2为设计值、取螺栓垫片d=24mm，则螺栓所承受的最大抗拉力：F=1.82πd2/4=1.82×(3.14×242)/4=822,93N<210×3.14×102/4=16485N∴可以满足要求。
新浇筑混凝土对的侧压力计算全文
新浇筑混凝土对的侧压力计算全文新浇筑混凝土对模板的侧压力计算全文新浇筑混凝土时对模板的侧压力新浇混凝土初凝时间：t0=200/(T+15)=200/(20+15)=5.7142 (h) 新浇混凝土作用在模板上的最大侧压力按下列二式计算：F = 0.22γct0β1β2V1/2F = γcH式中 F——新浇筑混凝土对模板的最大侧压力＿span lang="EN-US">KN/㎡）γc——混凝土的重力密度＿/span>KN/m3＿span lang="EN-US">t0——新浇筑混凝土的初凝时间（h），可按实测确定。
当缺乏试验资料，可采用t= 200/(T+15) 计算T——混凝土的温度（℃＿span lang="EN-US">V——混凝土的浇筑速度＿span lang="EN-US">m/h＿span lang="EN-US">H——混凝土侧压力计算位置处于新浇筑混凝土顶面的总高度（m＿span lang="EN-US">β1——外加剂影响修正系数，不掺外加剂时叿span lang="EN-US">1.0；掺具有缓凝作用的外加剂时取1.2 β2——混凝土坍落度影响修正系数，当坍落度小亿span lang="EN-US">30㎜时，取0.85＿span lang="EN-US">50?span lang="EN-US">90㎜时，取1.0＿span lang="EN-US">110?span lang="EN-US">150㎜时，取1.15=0.22×25×5.7142×1.2×1.15×1^(1/2)=43.4 (kN/m^2) =25×2=50 (kN/m^2)取其中的较小值：F=43.4(kN/m^2)新浇混凝土对模板产生的侧压力荷载设计值：F设=1.2×0.85×43.4=44.3(kN/m^2)混凝土振捣对模板产生的侧压力荷载设计值：F2=1.4×0.85×4=4.76(kN/m^2)故最终新浇混凝土对模板产生的侧压力荷载设计值F=49.06(kN/m^2)有效压头高度为：h=49.06/25=1.96m。
【精品】模板侧压力的计算
二、梁模板计算书梁模板的计算主要包括：①底板下内楞、底板下外楞和底板下支撑；②梁侧模板、侧模板内楞、梁侧模板外楞和对拉钢片。
1、梁模底板及内楞计算（1）梁截面≤350×600梁底板按350×600计算①强度验算：1.2、1.4为恒载和活载系数底板承受标准荷载：恒载：混凝土自重力24KN/m3×0.35m×0.6m×1.2=6.048KN/m底板自重力5KN/m3×0.015m×0.35m×1.2=0.0315KN/m钢筋自重力 1.5KN/m3×0.35m×0.6m×1.2=0.378KN/m动载：振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m合计q1=8 .663KN/m木模板需乘折减系数0.9：则q=q1×0.9=7.8KN/m（木板含水小于25%时）梁模板下内楞的间距相等，设为L，是一个等跨多跨连续梁，可按四等跨连续梁来计算：所用公式：δ=M/W≤fmM=Km×qL2W=bh2/6式中：δ—计算最大应力M—计算最大内力Km—弯距系数W—截面抵抗矩Fm—木材抗弯强度设计值b×h—模板横截面的宽度与厚度L—内楞间距一般按4跨连续梁计算，按最不利荷载布置，查附表2得：Km=0.121 δ=0.121×7.8×L2×6/(350×152)≤13N/mm2解得：L≤425mm②剪应力验算所用公式：τ=3V/2bh≤fv V=Kvql查表得Kv=0.620τ=3×0.620×7.8×L/(2×600×15)≤fv=1.4N/mm2解得：L≤510mm③挠度验算所用公式：w=Kwql4/100EI≤L/250查表得：Kw=0.967w=0.967×7.8×L4×12/(100×9000×350×153)≤L/250解得：L≤361mm综合以上三种情况，L≤361mm，底板可满足要求，可取L=350mm（2）350×600＜梁截面≤350×1100梁底板按350×1100计算①强度验算：底板承受标准荷载：恒载：混凝土自重力24KN/m3×0.35m×1.1m×1.2=11.088KN/m底板自重力5KN/m3×0.015m×0.35m×1.2=0.0315KN/m钢筋自重力 1.5KN/m3×0.35m×1.1m×1.2=0.693KN/m动载：振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m合计q1=1 4.018KN/m木模板需乘折减系数0.9：则q=q1×0.9=12.616KN/m梁模板下内楞的间距相等，设为L，是一个等跨多跨连续梁，可按四等跨连续梁来计算：所用公式：δ=M/W≤fmM=Km×qL2W=bh2/6式中：δ—计算最大应力M—计算最大内力Km—弯距系数W—截面抵抗矩Fm—木材抗弯强度设计值b×h—模板横截面的宽度与厚度L—内楞间距一般按4跨连续梁计算，按最不利荷载布置，查附表2得：Km=0.121 δ=0.121×12.616×L2×6/(350×152)≤13N/mm2解得：L≤334mm②剪应力验算所用公式：τ=3V/2bh≤fv V=Kvql查表得Kv=0.620τ=3×0.620×12.616×L/(2×1100×15)≤fv=1.4N/mm2解得：L≤444mm③挠度验算所用公式：w=Kwql4/100EI≤L/250查表得：Kw=0.967w=0.967×12.616×L4×12/(100×9000×350×153)≤L/250解得：L≤307mm综合以上三种情况，L≤307mm，底板可满足要求，可取L=300mm（3）梁截面＞350×1100梁底板计算按350×2600计算①强度验算：底板承受标准荷载：恒载：混凝土自重力24KN/m3×0.35m×2.6m×1.2=26.208KN/m底板自重力5KN/m3×0.015m×0.35m×1.2=0.0315KN/m钢筋自重力 1.5KN/m3×0.35m×2.6m×1.2=1.638KN/m动载：振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m合计q1=3 0.083KN/m木模板需乘折减系数0.9：则q=q1×0.9=27.074KN/m梁模板下内楞的间距相等，设为L，是一个等跨多跨连续梁，可按四等跨连续梁来计算：所用公式：δ=M/W≤fmM=Km×qL2W=bh2/6式中：δ—计算最大应力M—计算最大内力Km—弯距系数W—截面抵抗矩Fm—木材抗弯强度设计值b×h—模板横截面的宽度与厚度L—内楞间距一般按4跨连续梁计算，按最不利荷载布置，查附表2得：Km=0.121 δ=0.121×27.04×L2×6/(350×152)≤13N/mm2解得：L≤228mm②剪应力验算所用公式：τ=3V/2bh≤fv V=Kvql查表得Kv=0.620τ=3×0.620×27.074×L/(2×2600×15)≤fv=1.4N/mm2解得：L≤466mm③挠度验算所用公式：w=Kwql4/100EI≤L/250查表得：Kw=0.967w=0.967×27.074×L4×12/(100×9000×350×153)≤L/250解得：L≤238mm综合以上三种情况，L≤228mm，底板可满足要求，可取L=200mm2、梁底外楞验算（1）梁截面≤350×600梁底外楞计算①强度验算：外楞下钢管的纵向间距设为L2，沿纵向为三排。
新编新浇混凝土对模板的最大侧压力计算：

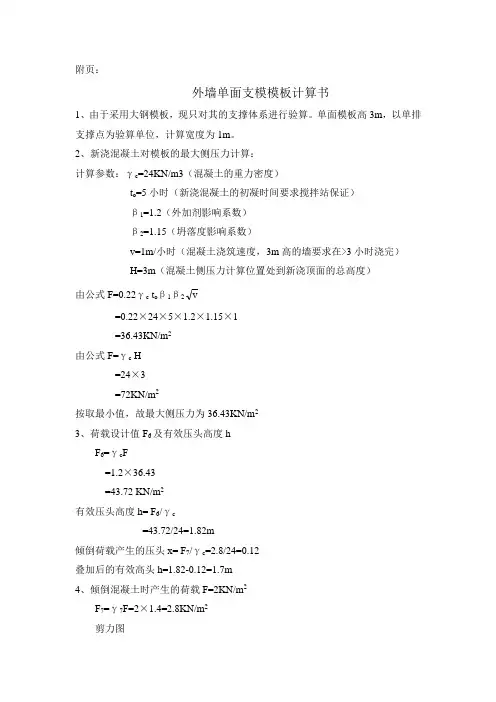

附页：外墙单面支模模板计算书1、由于采用大钢模板，现只对其的支撑体系进行验算。
单面模板高3m，以单排支撑点为验算单位，计算宽度为1m。
2、新浇混凝土对模板的最大侧压力计算：计算参数：γc=24KN/m3（混凝土的重力密度）t o=5小时（新浇混凝土的初凝时间要求搅拌站保证）β1=1.2（外加剂影响系数）β2=1.15（坍落度影响系数）v=1m/小时（混凝土浇筑速度，3m高的墙要求在>3小时浇完）H=3m（混凝土侧压力计算位置处到新浇顶面的总高度）由公式F=0.22γc t oβ1β2v=0.22×24×5×1.2×1.15×1=36.43KN/m2由公式F=γc H=24×3=72KN/m2按取最小值，故最大侧压力为36.43KN/m23、荷载设计值F6及有效压头高度hF6=γc F=1.2×36.43=43.72 KN/m2有效压头高度h= F6/γc=43.72/24=1.82m倾倒荷载产生的压头x= F7/γc=2.8/24=0.12叠加后的有效高头h=1.82-0.12=1.7m4、倾倒混凝土时产生的荷载F=2KN/m2F7=γ7F=2×1.4=2.8KN/m2剪力图N B =acos F T A =sinaN B 由此得：采用密布型钢管行架进行支撑增加锚拉，采用分析计算的方法进行计算：φ48×3.5mm钢管的力学性能抗拉、抗压强度设计值：f=205N/mm2抗剪强度设计值：τ=120 N/mm2单个杆件的抗力验算单个受拉构件：T A max/489=15740/489=32.19N/mm2<205 N/mm2（满足要求）总的拉力ΣTAi=14.43+15.74+14.28+9.24+4.14=57.83KN57830/489=118.3 N/mm2<205 N/mm2(满足要求)受压构件：N B max=30.59 KN；L B=1166mm采用十字扣件，计算长度系数为1.5，所以实际计算长度为1749mmλ=L/r=1749/15.78=111；查表得Ψ=0.555δ=N/ΨA=30590/（0.555×489）=112.7N/mm2<205 N/mm2（满足要求）5、地锚钢筋抗剪（整体）ΣF/fv=（24.05+26.23+23.79+15.40+6.90）×1000/（489×125）=1.58（根）所以至少需2排钢管埋地抗剪，实际安排5排，满足要求。
