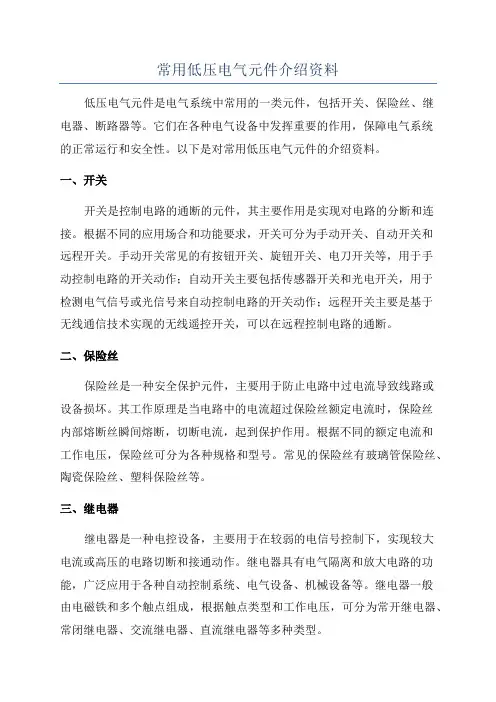

常用低压电气元件介绍资料低压电气元件是电气系统中常用的一类元件,包括开关、保险丝、继电器、断路器等。

它们在各种电气设备中发挥重要的作用,保障电气系统的正常运行和安全性。

以下是对常用低压电气元件的介绍资料。

一、开关开关是控制电路的通断的元件,其主要作用是实现对电路的分断和连接。

根据不同的应用场合和功能要求,开关可分为手动开关、自动开关和远程开关。

手动开关常见的有按钮开关、旋钮开关、电刀开关等,用于手动控制电路的开关动作;自动开关主要包括传感器开关和光电开关,用于检测电气信号或光信号来自动控制电路的开关动作;远程开关主要是基于无线通信技术实现的无线遥控开关,可以在远程控制电路的通断。

二、保险丝保险丝是一种安全保护元件,主要用于防止电路中过电流导致线路或设备损坏。

其工作原理是当电路中的电流超过保险丝额定电流时,保险丝内部熔断丝瞬间熔断,切断电流,起到保护作用。

根据不同的额定电流和工作电压,保险丝可分为各种规格和型号。

常见的保险丝有玻璃管保险丝、陶瓷保险丝、塑料保险丝等。

三、继电器继电器是一种电控设备,主要用于在较弱的电信号控制下,实现较大电流或高压的电路切断和接通动作。

继电器具有电气隔离和放大电路的功能,广泛应用于各种自动控制系统、电气设备、机械设备等。

继电器一般由电磁铁和多个触点组成,根据触点类型和工作电压,可分为常开继电器、常闭继电器、交流继电器、直流继电器等多种类型。

四、断路器断路器是一种用于保护电气系统的开关装置,主要用于过载保护和短路保护。

它具有自动切断电路的功能,可以在电路中出现过载或短路故障时快速切断电流,保护线路或设备不受损坏。

断路器根据不同的断路器额定电流和额定间隔,可分为空气断路器、塑壳断路器、真空断路器、油浸断路器等不同类型。

五、插座插座是用于连接电器设备和供电系统的接口,通常由插头和插座两部分组成。

插座可根据不同的供电电压和电流需求,分为大型插座和小型插座。

大型插座通常用于家庭和办公场所,用于连接电视、电脑、空调等较大功率的电器设备。

常用低压电器元件

常用低压电器元件

自动开关
自动开关:(又称自动空气断路器),它相当于刀闸 开关、熔断器、热继电器和欠电压继电器的组合。
作用:线路发生短路、过载 (过电流)、欠压故障时,可 以自动切断电路,是配电设备 中应用最普遍的一种保护电器 设备。
自动开关的构造:由触头系统、 灭弧系统、脱扣器及机械传动 机构组成。
熔断器
熔断器产品外形图
FR
行程开关
行程开关:主要用于将机械位移变为电信号,以 实现对机械运动的电气控制。行程开关被广泛的 使用在各类机床、起重机械等设备上,作为电路 自动切换、限位保护、行程控制等用。
限位行程开关
护罩行程开关
文字标号:SQ

转换开关
转换开关:又称组合开关,是手动控制电器,属刀开关类型。
作用:主要用于电源引入、多路控制电路的切换及小容量电动 机的起动、停止、正反转和调速控制等。
电器符号标注
电器名称 闸刀开关
熔断器 按钮
接触器
热继电器 行程开关
文字标号
图形符号
QS
FU
SB KM
FR SQ
常开: 常闭: 组合开关: 主触头: 辅助常开触头: 辅助常闭触头: 线圈:
发热元件: 常闭触头: 常开: 常闭:
FU
符号
作用:用于短路保护。
组成: 熔断器主要由熔体和 安
装熔体的绝缘管(绝缘 座)组成。
使用: 熔体串接于被保护的电 路中,当电路发生短路 故障时,熔体被瞬时熔 断而分断电路,起到保 护作用。
熔断器盒及熔断器
控制变压器
作用: 一隔离防止触电; 二方便获取合适的电压
输入:220V,380V 输出:0V,
KM
接触器控制对象:电动机及其它电力负载

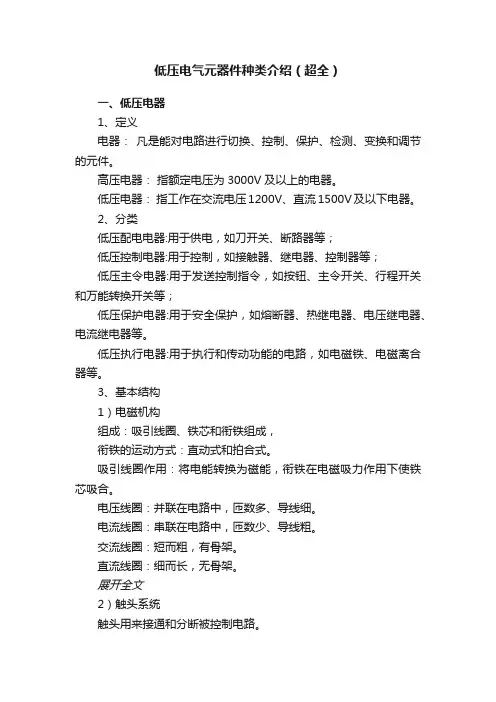

低压电气元器件种类介绍(超全)

低压电气元器件种类介绍(超全)

低压电气元器件种类介绍(超全)
一、低压电器
1、定义
电器:凡是能对电路进行切换、控制、保护、检测、变换和调节的元件。

高压电器:指额定电压为3000V及以上的电器。

低压电器:指工作在交流电压1200V、直流1500V及以下电器。

2、分类
低压配电电器:用于供电,如刀开关、断路器等;
低压控制电器:用于控制,如接触器、继电器、控制器等;
低压主令电器:用于发送控制指令,如按钮、主令开关、行程开关和万能转换开关等;
低压保护电器:用于安全保护,如熔断器、热继电器、电压继电器、电流继电器等。

低压执行电器:用于执行和传动功能的电路,如电磁铁、电磁离合器等。

3、基本结构
1)电磁机构
组成:吸引线圈、铁芯和衔铁组成,
衔铁的运动方式:直动式和拍合式。

吸引线圈作用:将电能转换为磁能,衔铁在电磁吸力作用下使铁芯吸合。

电压线圈:并联在电路中,匝数多、导线细。

电流线圈:串联在电路中,匝数少、导线粗。

交流线圈:短而粗,有骨架。

直流线圈:细而长,无骨架。

展开全文
2)触头系统
触头用来接通和分断被控制电路。

(1)触头接触形式:点接触、线接触和面接触。

(2)触头材料:镀银,嵌银
(3)灭弧:
①机械灭弧法:利用弹性力、迅速拉长电弧;
②缝灭弧法:分割电弧,并有冷却作用。

如:纵缝陶土灭弧罩;
③栅片灭弧法:金属栅片分割电弧;
④磁吹灭弧法:电磁吸力的作用下迅速拉长电弧使用于熄灭直流电弧。

二、低压配电电器
来源:网络
版权归原作者所有,如有侵权,请联系删除!。

常用低压电气元件介绍

常用低压电气元件介绍

图3.3:低压短路器的工作原理图 1—分段弹簧;2—主触头;3—传动杆; 4—锁扣;5—过电流脱扣器; 6—欠电压脱扣器;7—分励脱扣器;
欠电压脱扣器6并联于主电路,在主电路电压正常时,其衔铁吸合, 当电路电压低于规定值时,其衔铁释放,顶杆也将锁扣4顶开,使主电路 断开。 分励脱扣器7由控制电源供电,它可以根据操作人员的命令或其他信 号使线圈通电,衔铁吸合,顶杆向上将锁扣4顶开,使主触头断开。
目 录 / 低压元器件
RS Tech
01
电路元件
02
气路元件
03
接线规范
04
结束
RS Tech
低压电器元件介绍
一、低压电器的概述 二、主令开关 三、断路器 四、继电器 五、交流接触器 六、热继电器 七、熔断器 八、开关电源 九、指示灯
一、低压电器概述
RS Tech
电器基础知识
电器控制系统都是由用电设备、控制电器和保护电器组成的 。用来控制用电设备工作状态的电器称为控制电器。用来保护电 源和用电设备的电器称为保护电器。在低压供电系统中使用的电
固态继电器 RS Tech 固态继电器是一种具有类似电磁式继电器功能,输入回路与输 出回路隔离,无机械运动机构的继电器,由于是无触点结构,因此 称为固态继电器。由半导体器件或电子电路功能块与电磁式继电器 组成的继电器称为混合式固态继电器。固态继电器与电磁式相比有 明显的优点。 固态继电器的优点: 1、无运动零件,因此动作速度快,接触可靠,抗震动、冲击性能好, 无动作噪声。 2、无燃弧触点,对其他电路干扰小,没有因火花而引起爆炸的危险。 3、输入功率小,灵敏度高。 4、容易做成多功能继电器。 5、使用寿命长。
RS Tech
功能:常用在机床的控

常用低压电气元件介绍

常用低压电气元件介绍

常用低压电气元件介绍1. 传感器1.1 温度传感器温度传感器是一种能够将物体的温度转化为可测量的电信号的设备。

常见的温度传感器包括热敏电阻、热电偶和半导体温度传感器等。

热敏电阻的电阻值随温度的变化而变化,热电偶利用两个不同材料的接触产生的电压差来测量温度,而半导体温度传感器那么利用半导体材料的电阻特性随温度变化而变化来测量温度。

1.2 光电传感器光电传感器是一种利用光敏元件来感应光信号的设备。

常见的光电传感器包括光敏二极管、光敏电阻和光电开关等。

光敏二极管是一种能够将光信号转化为电流的器件,光敏电阻那么是利用光照强度来改变电阻值,而光电开关那么是通过光敏元件感应光信号来控制开关动作。

2. 开关2.1 继电器继电器是一种能够通过电磁力作用来控制电路开关的电气元件。

继电器由电磁线圈和一组触点组成,当电磁线圈通电时,会产生电磁力引起触点动作。

继电器常用于电路的控制和保护,可以实现接通、断开和切换电路等功能。

2.2 开关按钮开关按钮是一种常用的电气元件,用于手动控制电路的开关。

开关按钮通常由按钮和电气接触装置组成,当按钮按下时,接触装置闭合或断开电路。

开关按钮广泛应用于各种电气设备和控制系统中,用于控制电源、启动和停止设备等。

3.1 保险丝保险丝是一种常见的过载保护装置,用于在电路过载时自动切断电流,以保护电气设备和电路不受损坏。

保险丝一般由导电丝和保护管组成,当电流超过保险丝额定电流时,导电丝会熔断从而切断电路。

3.2 断路器断路器是一种能够在电路过载和短路时自动切断电流的保护装置。

断路器通常由触发装置和熔断器组成,触发装置可以根据电流大小和时间特性来进行灵敏的判断和动作,而熔断器那么在电流过载时熔断,切断电路。

断路器可以重复使用,并且可以手动复位。

4.1 开关电源开关电源是一种能够将交流电转换为直流电供应电气设备的装置。

开关电源通过开关元件控制输入交流电的导通和截止,使得输出电压稳定在所需要的值。

开关电源具有高效率、体积小、重量轻等优点,广泛应用于电子设备和工业自动化领域。

低压电气元件简介(1)

低压电气元件简介(1)

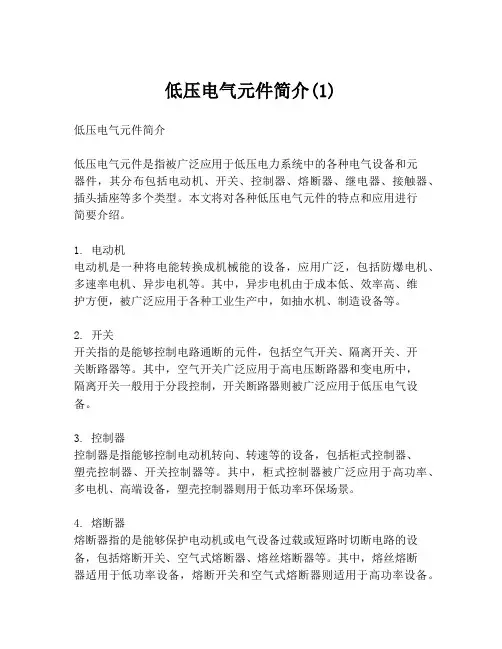

低压电气元件简介(1)低压电气元件简介低压电气元件是指被广泛应用于低压电力系统中的各种电气设备和元器件,其分布包括电动机、开关、控制器、熔断器、继电器、接触器、插头插座等多个类型。

本文将对各种低压电气元件的特点和应用进行简要介绍。

1. 电动机电动机是一种将电能转换成机械能的设备,应用广泛,包括防爆电机、多速率电机、异步电机等。

其中,异步电机由于成本低、效率高、维护方便,被广泛应用于各种工业生产中,如抽水机、制造设备等。

2. 开关开关指的是能够控制电路通断的元件,包括空气开关、隔离开关、开关断路器等。

其中,空气开关广泛应用于高电压断路器和变电所中,隔离开关一般用于分段控制,开关断路器则被广泛应用于低压电气设备。

3. 控制器控制器是指能够控制电动机转向、转速等的设备,包括柜式控制器、塑壳控制器、开关控制器等。

其中,柜式控制器被广泛应用于高功率、多电机、高端设备,塑壳控制器则用于低功率环保场景。

4. 熔断器熔断器指的是能够保护电动机或电气设备过载或短路时切断电路的设备,包括熔断开关、空气式熔断器、熔丝熔断器等。

其中,熔丝熔断器适用于低功率设备,熔断开关和空气式熔断器则适用于高功率设备。

5. 继电器继电器指的是能够进行电磁控制和信号转换的设备,包括电磁继电器、固态继电器、时间继电器等。

其中,电磁继电器广泛应用于家电、电脑机箱等场合。

6. 接触器接触器是指能够进行空气断开的大功率电气设备,包括电磁接触器、交期接触器、调节器等。

其中,电磁接触器被广泛应用于工业自动化生产中,交期接触器用于计算机房的电力设备中。

7. 插头插座插头插座指的是能够插拔电器的设备,包括插头、插座、插头插座组合等。

其中,插头插座组合被广泛应用于住宅生活用电设备上,如电视机、电冰箱、空调等。

综上所述,低压电气元件包括电动机、开关、控制器、熔断器、继电器、接触器、插头插座等多种类型,每种类型设备均有其特点和应用场景。

在工业生产和生活中,低压电气元件发挥着不可或缺的作用。

常用低压电气元件介绍

常用低压电气元件介绍

常用低压电气元件介绍低压电气元件是指在电力系统中工作电压低于1000伏的各种电气元件。

它们广泛应用于建筑、工业、交通和家庭等领域,起到了保护、控制、分配和传输电能的作用。

下面将介绍几种常用的低压电气元件。

1.断路器:断路器是低压电气系统中最常用的保护装置之一,主要用于保护各种电气设备免受短路和过载的损害。

断路器能够在电路发生故障时迅速切断电流,保护电气设备的安全运行。

2.熔断器:熔断器是一种保护装置,它能够在电路中故障电流超过额定电流时熔断,起到保护电气设备的作用。

熔断器通常由金属丝或环路制成,当电流过大时,金属丝或环路会熔断,切断电路,防止故障扩大。

3.接触器:接触器是一种电磁开关,它能够远程控制电路的开关状态。

接触器通常由控制电路和主回路组成,当控制电路通电时,通过电磁作用原理使主回路接通或切断。

接触器广泛应用于控制电动机和其他大功率电器设备。

4.开关:开关是一种用于切换电路的装置,它通常包括一个或多个开关单元。

开关能够将电路连接或切断,实现对电器设备的控制。

开关广泛应用于家庭、办公室和工业场所等场合。

5.保护继电器:保护继电器是一种装置,能够监测电气设备工作状态并迅速做出响应。

保护继电器具有过载、短路、电压不平衡、过电压和欠电压等保护功能,可以防止电气设备损坏和人身危险。

6.接地保护装置:接地保护装置用于将电气设备的金属部分与地之间建立可靠的连接,以保护人员免受触电危险。

接地保护装置能够检测到电气设备的接地故障,并及时切断故障电路,确保人员的安全。

7.变压器:变压器用于将电能从一种电压转换为另一种电压,以满足不同设备的电压需求。

变压器广泛应用于电力系统、工业设备、家庭电器等领域。

8.控制电缆:控制电缆用于传输控制信号,通常由多根绞合在一起的导线组成。

控制电缆具有良好的抗干扰能力和可靠的传输性能,用于连接自动化设备和控制系统。

9.接线端子:接线端子用于连接电气设备的导线,起到固定和导电的作用。

深度讲解常见低压电气元件

深度讲解常见低压电气元件

深度讲解常见低压电气元件
1�、断路器
低压断路器俗称自动开关或空气开关,用于低压配电电路中不频繁的通断控制。

在电路发生短路、过载或欠电压等故障时能自动分断故障电路,是一种控制兼保护电器。

断路器的种类繁多,按其用途和结构特点可分为DW型框架式断路器、DZ型塑料外壳式断路器、DS型直流快速断路器和DWX型、DWZ型限流式断路器等。

框架式断路器主要用作配电线路的保护开关,而塑料外壳式断路器除可用作配电线路的保护开关外,还可用作电动机、照明电路及电热电路的控制开关。

下面以塑壳断路器为例简单介绍断路器的结构、工作原理、使用与选用方法。

>>>>断路器的结构和工作
断路器主要由3个基本部分组成,即触头、灭弧系统和各种脱扣器,包括过电流脱扣器、失压(欠电压)脱扣器、热脱扣器、分励脱扣器和自由脱扣器。

图1-8是断路器工作原理示意图及图形符号。

断路器开关是靠操作机构手动或电动合闸的,触头闭合后,自由脱扣机构将触头锁在合闸位置上。

当电路发生上述故障时,通过各自的脱扣器
衔铁
铁心线图
司瓦
南轮电动机轴
杠杆VB

`
}
{a)电磁制动导示恙图(b)电磁制动器图形符号图1-28电试制动器的示意图及图形符号。

常用低压电气元件介绍全(1)

常用低压电气元件介绍全(1)

常用低压电气元件介绍全(1)常用低压电气元件介绍全低压电气元件是电气控制系统中不可或缺的部分,常用于配电、开关控制、保护、调节等领域。

它们根据用途的不同可分为多种类型。

本文将介绍常用低压电气元件的种类及其特点。

一、断路器断路器是一种保护电气设备的装置,其主要功能是在电路中间断电。

当电路出现短路、过载、缺相等故障时,会引起设备过载发热,如果不及时断开电路,就会发生火灾和其他严重后果。

断路器的额定电流和短路分断能力应当与电气设备的额定电流和短路分断能力相一致。

二、交流接触器交流接触器也被称为交流继电器。

主要用于大功率交流负载电路的控制。

它具有相对较高的额定电压和额定功率,并有较高的相对容积和重量。

交流接触器的工作原理是通过电磁作用力控制电路的开关。

三、直流接触器直流接触器主要用于直流电路中,其工作方式与交流接触器类似。

直流接触器具有高的故障电流能力和电流截止能力,使用寿命长,适用于较为恶劣的工作环境。

四、热继电器热继电器是一种电气元件,它通过电流作用于加热元件使之发热,通过热量扩张的原理,推动传动机构作用于触点,实现电路的控制。

热继电器常用于电动机的起动、保护和控制等方面。

五、塑壳断路器塑壳断路器的外壳采用塑料制造,可随着电气设备的小型化和智能化,逐渐在家用电器等领域得到广泛应用。

塑壳断路器的性能与金属断路器相似,但其体积较小、价格较为便宜,且不会产生电磁干扰、有噪音等问题,是家庭和住宅领域的理想选择。

六、空气开关空气开关主要用于直流电路中,其最大优点是在断开电路后的弧光能够被完全熄灭,无需担心火灾等问题。

同时,空气开关具有良好的负载切断性能,在极端恶劣的环境下使用安全可靠。

总之,低压电气元件在现代电气控制系统中扮演着至关重要的角色。

通过本文,读者可以了解到不同类型电气元件的基本特点,有助于进行更加精确的选型和使用。

低压电气元件简介

低压电气元件简介
03
节能环保的低压电气元件在应用领域广泛,如智能家居、智能建筑、智能电网等,具有广阔的市场前景。
04
安全可靠
采用新型材料和工艺,提高元件的耐久性和可靠性
采用智能控制技术,实现元件的自动检测和故障诊断
采用模块化设计,提高元件的互换性和可维护性
采用环保材料和工艺,降低对环境的影响和危害
谢谢
安装位置:根据电气元件的功能和用途,选择合适的安装位置
01
安装方式:根据电气元件的类型和规格,选择合适的安装方式
02
接线方式:根据电气元件的接线要求,正确进行接线操作
03
接线注意事项:注意接线顺序、接线方式、接线质量等,确保接线安全可靠
04
维护与保养
定期检查:检查元件是否损坏、老化或故障
清洁:保持元件表面清洁,防止灰尘、污垢等影响性能
01
主要类型:空气断路器、真空断路器、SF6断路器等
03
工作原理:通过触点断开和闭合来实现电路的通断
02
应用领域:广泛应用于电力、建筑、工业等领域
04
熔断器
1
熔断器是一种用于保护电气设备免受过载、短路等故障影响的安全装置。
2
熔断器的主要类型包括:插入式熔断器、螺旋式熔断器、管状熔断器等。
3
熔断器的工作原理是:当电路中出现过载或短路时,熔断器中的熔体因过热而熔化,从而切断电路,保护电气设备。
02
低压电气元件广泛应用于电力、建筑、工业、交通等领域。
03
低压电气元件的性能、可靠性和安全性对电气系统的正常运行至关重要。
04
低压电气元件的分类
开关类:如断路器、接触器、继电器等,用于控制电路的通断。
保护类:如熔断器、热继电器等,用于保护电路免受过载、短路等故障的损害。

6种常用低压电气元件功能作用

6种常用低压电气元件功能作用

6种常用低压电气元件功能作用低压电气元件是在低压电力系统中广泛应用的一类电气设备,主要用于电能转换、传输和控制等功能。

以下是6种常用的低压电气元件及其功能作用的详细介绍:1.接触器接触器是一种用于控制电流的电器装置,通常由电磁铁和一对触点组成。

通过控制电磁铁的通断,可以实现对电路的开关控制,用于启动、停止电机或其他大功率负载。

接触器具有断路能力强、可靠性高、寿命长的特点,广泛应用于工业控制系统中。

2.断路器断路器是一种用于保护电路安全和设备的电气开关装置。

当电路超载或短路时,断路器会迅速切断电路,防止过电流损坏设备和线路,保证电气系统的安全运行。

断路器具有响应速度快、断开能力强以及可重复使用的特点,是低压电气系统中常用的保护设备。

3.保护继电器保护继电器是一种用于监测电气系统工作状态并实现保护功能的装置。

根据不同的保护需求,保护继电器可实现过载保护、短路保护、欠压保护等多种保护功能。

它能够及时判断系统异常情况,并发出警报信号或切断电路,以防止设备损坏或人身安全受到威胁。

4.隔离开关隔离开关是一种用于切断电路的装置,主要用于对电气设备进行安全维护和检修。

隔离开关能够切断电路的同时,将设备与电源彻底隔离,避免电气事故的发生。

在隔离开关断开电路后,操作人员可进行维护工作,确保工作安全,提高维护效率。

5.控制按钮控制按钮是一种常用的低压电气元件,在控制电路中起到控制气动、电动、液动设备的作用。

控制按钮通常由按钮、指示灯和继电器等装置组成,通过按下按钮或转动开关来改变电路状态,实现设备的启动、停止、正转、反转等动作。

它具有操作灵活、可靠性高的特点,广泛应用于各种工业自动化控制系统中。

6.电动机保护器电动机保护器是一种用于保护电动机的安全运行的装置。

它通过监测电动机的电流、电压和温度等参数,实时判断电动机的工作状态,并在发生过载、过压、欠压、过温等异常情况时切断电路,以防止电动机损坏。

电动机保护器具有准确灵敏、可靠性高、操作简便的特点,对于保护电动机系统及其输配电线路起到了重要作用。

(整理)低压元器件的介绍.

(整理)低压元器件的介绍.

1.1 电器的基本知识1.1.1 电器定义和分类1.定义:电器是根据外界的信号和要求,能手动或自动地断开或接通电路,断续或连续地改变电路参数,以实现对电或非电对象的切换、控制、检测、保护、变换和调节的电工机械。

2.电器的分类特殊工矿用电器按使用场合分农用电器其他场合(如航空、航天)用电器有触点电器按有无触点分无触点电器混合式电器按电器组合分单个电器成套电器与自动化装配电力拖动自动控制系统用电器按使用系统分电力系统用电器自动化通讯系统用电器手动操作电器按工作职能分自动操作电器其他电器低压电器按电压等级分高压电器直流接触器接触器交流接触器电磁式继电器热继电器时间继电器继电器液位继电器温度继电器速度继电器压力继电器低压断路器开关电器刀开关行程开关转换开关常用低压电器的分类主令电器接近开关控制按钮管式熔断器螺旋塞式快速式电磁铁执行电器电磁阀指示灯信号电器蜂明器及电铃1.1.2电磁式低压电器的基本结构和工作原理电磁式低压电器的定义:采用电磁感应原理完成电器功能的低压电器称为电磁式低压电器。

电磁式低压电器组成:电磁机构触点(头) 灭弧装置(部分电器) 一.电磁机构----电磁式低压电器的感测部件 组成:励磁线圈+铁心(静铁心)+衔铁(动铁心) 。

作用:将电磁能量转换为机械能量,衔铁带动触头动作使之闭合或断开,从而实现电路的接通和分断。

图1-1常用的几种电磁结构是对电路的通断起作用的功能性部件。

是保证触点高质量通断及保护电器安全的保护性部件。

1.励磁线圈:励磁线圈的作用:将电能转换为磁场能量。

励磁线圈的分类:按线圈在电路中的连接方式分:串联线圈、并联线圈按通入励磁线圈的电流种类分:直流线圈、交流线圈直流线圈:线圈中通入的是直流电。

由直流线圈组成的电磁机构叫直流电磁机构。

也叫直流电磁铁。

交流线圈:线圈中通入的是交流电。

由交流线圈组成的电磁机构叫交流电磁机构。

也叫交流电磁铁。

1)直流电磁机构和交流电磁机构的结构特点直流电磁铁的结构特点:铁心和衔铁用整块钢或整快铁做成,线圈直接绕在铁心上,绕成高而瘦的形状。

低压电器元件名词解释

低压电器元件名词解释

低压电器元件名词解释低压电器元件是电气设备中非常重要的组成部分,其作用是将电能转化为各种形式的能量,以满足各种需求。

本文将为大家介绍一些常见的低压电器元件及其功能。

1. 断路器:断路器是一种用于保护电路的开关装置。

它能够在电路发生故障时自动切断电源,以保护人员和设备的安全。

断路器通常由热磁式或电子式两种方式实现。

2. 接触器:接触器是一种用于控制电气信号的开关装置。

它能够自动控制电路的通断,实现电气设备的自动化控制。

接触器通常由机械式或电子式两种方式实现。

3. 熔断器:熔断器是一种用于保护电路的安全装置。

它能够在电路发生过载或短路时自动熔断,以保护人员和设备的安全。

熔断器通常由导体、熔丝、触点等组成。

4. 开关:开关是一种用于控制电路的通断装置。

它能够手动或自动控制电路的通断,实现电气设备的控制和操作。

开关通常由机械式或电子式两种方式实现。

5. 电容器:电容器是一种用于存储电荷的元件。

它能够在电路中存储电荷,并在需要时释放出来,以满足电路的需求。

电容器通常由两个导体板和介质组成。

6. 电阻器:电阻器是一种用于限制电流流过的元件。

它能够在电路中限制电流的大小,以满足电路的需求。

电阻器通常由导体和阻性材料组成。

7. 电感器:电感器是一种用于储存磁场能量的元件。

它能够在电路中储存磁场能量,并在需要时释放出来,以满足电路的需求。

电感器通常由线圈和铁芯组成。

8. 变压器:变压器是一种用于改变交流电压大小的元件。

它能够将高压交流电转换为低压交流电,或将低压交流电转换为高压交流电,以满足不同设备的需求。

9. 保护装置:保护装置是一种用于保护低压设备的元件。

它能够在设备发生故障时自动切断电源,以保护人员和设备的安全。

保护装置通常由过载保护、短路保护、地漏保护等组成。

以上就是一些常见的低压电器元件及其功能介绍。

这些元件在各种低压设备中都有广泛应用,对于保障人员和设备的安全、提高设备运行效率都起到了重要作用。

6种常用低压电气元件

6种常用低压电气元件

低压隔离开关我们所说的隔离开关,一般指的是高压隔离开关,即额定电压在1kV及其以上的隔离开关。

高压开关电器中使用最多的一种电器,在电路中起隔离作用,它本身的工作原理及结构比较简单。

低压电气设备进行维修时,需要切断电源,使维修部分与带电部分脱离,并保持有效的隔离距离,要求在其分断口间能承受过电压的耐压水平。

刀开关即作为隔离电源的开关电器。

隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器,只能接通或分断“可忽略的电流”(指带电压的母线、短电缆的电容电流或电压互感器的电流)。

也有的刀开关具有一定的通断能力,在其通断能力与所需通断的电流相适应时,可在非故障条件下接通或分断电气设备或成套设备中的一部分。

隔离开关的主要特点1、是无灭弧能力,只能在没有负荷电流的情况下分、合电路;2、一般送电操作时:先合隔离开关,后合断路器或负荷类开关;3、断电操作时:先断开断路器或负荷类开关,后断开隔离开关。

隔离开关的功能作用1、用于隔离电源,将高压检修设备与带电设备断开,使其间有一明显可看见的断开点;2、隔离开关与断路器配合,按系统运行方式的需要进行倒闸操作,以改变系统运行接线方式;3、用以接通或断开小电流电路。

隔离开关的参数额定电压= 回路标称电压*1.2/1.1 倍;额定电流标准值> 最大负载电流的150%。

隔离开关、负载开关与断路器的区别1、隔离开关在电路中起明显断开点的作用,以保证维修时人员的安全,一般只能切断线路的空载电流,不能切断负荷电流和短路电流;2、负荷开关也起隔离作用,并且能切断负荷电流;3、断路器能切断负荷电流和短路(故障)电流,故障时能够自动跳闸。

另外,某些型号的断路器也具有隔离功能,可以作为隔离电气使用。

断路器断路器是能够关合、承载和开断正常回路条件下的电流,并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。

断路器可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合。

低压电气元件知识页(1)

低压电气元件知识页(1)

低压电气元件知识页(1)
低压电气元件知识页是电气工程的重要组成部分,它包含了大量关于
低压电气元件的信息,对电气工程师和电气专业人士非常有用。

下面,我们来分别介绍低压电气元件的种类、应用、检测以及维护保养等内容。

一、低压电气元件的种类
低压电气元件种类繁多,其中包括断路器、熔断器、开关、接触器、
塞子、插头插座等等。

这些元件各自具有特定的功能,比如断路器主
要用于保护电路设备,而熔断器则用于保护电气设备不受过流损坏,
开关则用于控制电路的通断。

二、低压电气元件的应用
低压电气元件广泛用于各种电气设备和电力系统的搭建中,它们起着
非常重要的作用。

在电气系统中,它们主要用于控制电路通断、过载、短路保护等方面,保证了电气系统的稳定运行和安全使用。

三、低压电气元件的检测
检测低压电气元件是确保电气系统正常运行和安全使用的重要环节。

在检测过程中,需要检查元件的接线是否牢固、电气性能是否正常、
外观是否完好等等。

对于有问题的元件,需要及时更换或维修。

四、低压电气元件的维护保养
低压电气元件的维护保养是确保电气系统稳定可靠运行的重要措施。

在日常使用中,需要注意清洁、防潮、防尘等,同时也需要及时更换或维修有问题的元件,保证电气系统的可靠运行。

此外,还需要注意元件的负载能力,不要过载使用。

总之,低压电气元件是电气系统中不可或缺的一部分,它们是保证电气系统正常运行和安全使用的重要保证。

因此,掌握低压电气元件相关知识,对于电气工程师和电气专业人士来说非常必要。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

常闭 断电后 延时闭合
常开 断电后 延时断开
时间继电器JS7-A系列-2
线圈
调节定时时间
控制触点
时间继电器JS7系列-3
时间继电器JS11系列-1
JS11系列数字式时间继电器
JS11系列数字式时间继电器是JS11系列电动式时间继更新换代产品。 它采用先进的数控技术,用集成电路和LED显示器件取供电动机和机 械传动系统。JS11系列时间继电器相比。除兼有电动式长延时的优点 外,交具有无机械磨损、工作稳定、可靠、精度高;计数清晰悦目、 准确直观和结构新颖等优点,广泛用于自动程序控制系统,及各种生 产工艺过程的自动控制系统,作为时间控制器件使用。
热继电器JRS1(LR1-D)系列-1
JRS1系列热继电器适用于交流50Hz、主电路额定电压至 660V、额定电流0.1至80A的电路中,供交流电动机的过载及 断相保护用。它具有差动机构和温度补偿动能,可与CJX2系 列交流接触器插接安装。 本产品为引进法国TE公司技术制造的产品。
热继电器JR36系列-1



直流接触器与交流接触器的工作原理相同。结 构也基本相同,不同之处是,铁心线圈通以直 流电,不会产生涡流和磁滞损耗,所以不发热。 为方便加工,铁心由整块软钢制成。为使线圈
散热良好,通常将线圈绕制成长而薄的圆筒型,
与铁心直接接触,易于散热。

常用的直流接触器有:CZ0、CZ18等系列。


继电器电气符号KA
中间继电器JZ7系列-3
中间继电器JZ14系列-1
JZ14系列交直流中间继电器,适用于交流50赫兹电压380伏及以下; 直流电压220伏及以下的控制电路中作为增加信号大小及数量之用。
2、时间继电器
时间继电器是从得到输入信号(线圈通电 或断电)起,经过一段时间延时后触头才 动作的继电器。适用于定时控制。
(a) 外形
(b) 结构
1热继电器

作用及分类
热继电器是一种利用电流的热效应来切断电路的保 护电器。专门用来对连续运转的电动机进行过载及断相 保护,以防电动机过热而烧毁。
两相热继电器
按相数分为
三相热继电器
不带断相保护 带断相保护

热继电器工作原理
发热元件接入电机主电路,若长时间过载,双金属片被加热。因双 金属片的下层膨胀系数大,使其弯曲,推动导板运动,常闭触点断开。
继电器是一种利用电流、电压、时间、温度等信号的 变化来接通或断开所控制的电路,以实现自动控制或 完成保护任务的自动电器。
继电器和接触器的工作原理一样。主要区别在于,接 触器的主触头可以通过大电流,而继电器的 触头只能通过 小电流。所以,继电器只能用于控制电路中。
中间继电器
电压继电器
继电器类型: 电流继电器
功能:过载保护
发热元件
结构:
I
双金 属片
扣板
常闭触头
工作原理: 发热元件接入电机主电路,若长时间过载,双金 属片被烤热。因双金属片的下层膨胀系数大,使其 向上弯曲,扣板被弹簧拉回,常闭触头断开。

热继电器主要参数及常用型号
1.热继电器额定电流:指可以安装的热元件的最大
整定电流 2.相数
主要参数
3.热元件额定电流:指热元件的最大整定电流。
热继电器CDR2系列-1
CDR2系列热继电器
一、适用范围 CDR2系列热继电器主要适用于交流50Hz(60Hz),额定绝缘电压至660V, 额定电流至5 00A的电力线路中,用作三相感应电动机的过载与断相保护。 一般与CDC1(B) 系列交流接触器配合组成电磁起动器。 二、结构特征 CDR2-16、25热继电器为磨擦脱扣式动作机构,带断相运转保护; CDR2-45、85为拉簧式脱扣动作机构(跳跃机构),带断相保护; CD R2-105、170为背包跳跃机构,CDR2-250、370为回路带互感器的跳跃进 式机构,均带断相保护。
5、吸引线圈额定电压 6、接通和分断能力
7、机械寿命、电气寿命
5、接触器类别及对应典型用途
使用类别代号 AC-1 AC-2 AC-3 AC-4 DC-1 DC-3 DC-5
典型用途举例
无感或微感负载、电阻炉 绕线转子异步电动机的起动、分断 笼型电动机的起动、运转中分断
笼型电动机的起动、反接制动、点动
电子式时间继电器、固态继电器与接触器
等以适应控制系统迅速电子化的需要。
主要 内容:

掌握低压电器的:
1、结构组成
2、工作原理
3、型号规格(参数)


4、图形文字符号
5、选用原则
第一节. 控制电器
一 接触器电气符号KM
接触器是一种接通或切断电动机或其他负载主电路的自 动切换电器。它是利用电磁力来使开关打开或断开的电器, 适用于频繁操作、远距离控制强电电路,并具有低压释放的 保护性能。接触器通常分为交流接触器和直流接触器。 交 流 接 触 器 直 流 接 触 器
JR36系列热过载继电器
JR36系列热过载继电器主要适用于交流50Hz,额定绝缘电压至690V以 下,电流至160A的电力系统中作为三相交流电动机的过载保护、断相保护。 JR36系列热过载继电器还可以与CJ10的替代产品CJT1组成磁力起动器。 JR36继电器是在JR16B上改进设计的,其安装方式和安装尺寸与JR16B 完全一样,是JR16B有替代产品。
低压电器的分类
2.按工作原理分类:
(1)电磁式电器:依据电磁感应原理来工作的 电器,如交直流接触器、各种电磁式继电器等。 (2)非电量控制器:电器的工作是靠外力或某 种非电物理量的变化而动作的电器,如刀开关、 行程开关、按钮、速度继电器压力继电器、温 度继电器等。
低压电器的分类
3.按操作方式分类:
2.接触器工作原理
~ 380 ~
主触头
动作过程
线圈通电
弹簧
衔铁被吸合
触头闭合 线圈 铁芯 衔铁 辅助 触头 电机接通 电源
电机
M 3~
3接触器有关符号
图形符号、文字符号、产品型号
KM
KM
KM
KM
线圈
主触点
常开触点 常闭触点 辅 助 触 头

接触器主触头-用于主电路(流过的电流大,需加灭弧装置)
空气式时间继电器的工作原理
通电延时线圈 断电延时线圈
常开触头 延时闭合 常闭触头 延时打开
衔铁
常闭触头
动作过程 线圈通电 衔铁吸合(向下) 连杆动作
线圈 常开触头

触头动作
时间继电器触头类型
通 电 式 断 电 式
瞬 时 动 作 延 时 动 作
常闭触点
常开触点 常开 通电后 延时闭合 常闭 通电后 延时断开
图2-2 JYl速度继电器结构原理图 (1.转子 2轴 3.定子 4.绕组 5.定子柄 6.静触点 7.动触点 8. 簧片)
第二节 保护电器
1 热继电器
2 电流继电器
3 电压继电器
4 熔断器
5 断路器
1、热继电器电器符号FR

外形结构
电流调节凸轮 主电路接线柱 手动复位按钮
触点接线柱
触点
导板
热元件
无感或微感负载、电阻炉 并励电动机的启动、反接制动、点动 串励电动机的启动、反接制动、点动
6、交、直流接触器区别

交流接触器用于远距离控制电压至380V,电流至600A的 交流电路,以及频繁起动和控制交流电动机的控制电器。 常用的交流接触器产品,国内有NC3(CJ46)、CJ12、 CJ10X、CJ20、CJX1、CJX2等系列;引进国外技术生产 的有B系列、3TB、3TD、LC—D等系列。 CJ20系列交流接触器的主触点均做成三极,辅助触点则 为两动合两动断形式。此系列交流接触器常用于控制笼 型电动机的起动和运转。
电磁起动器,以保护电路或交流电动机可能发生的过负荷及断相。
3接触器有关符号
图形符号、文字符号、产品型号
直流接触器CZ18系列-2 CZ18系列直流接触器:主要供远距离接通与断开额定电压至440V额
定发热电流至1600A的直流电力线路之用。并适宜于直流电动机的频繁起 动,停止,换向及反接制动。
4、接触器的主要技术参数
第一节. 控制电器
一 接触器 1.其主要结构:电磁机构、 触点系统、灭弧机构、回 位弹簧力装置、支架与底 座等。
1-动触头 2-静触头 3-衔铁 4-缓冲弹簧 5-电磁线圈 6-铁心 7-垫毡 8-触头弹簧 9-灭弧罩 10-触头压力簧片
2.工作原理:当线圈得电 后,衔铁被吸合,带动三 对主触点闭合,接通电路, 辅助触点也闭合或断开; 当线圈失电后,衔铁被释 放,三对主触点复位,电 路断开,辅助触点也断开 或闭合
时间继电器
速度继电器 …...
1、 中间继电器
中间继电器和接触器的结构和工作原理大致相同。 主要区别: 接触器的主触点可以通过大电流; 继电器的体积和触点容量小,触点数目多,且只能通过 小电流。所以,继电器一般用于机床的控制电路中。

KA
Hale Waihona Puke KAKA线圈常开触头 常闭触头
中间继电器JZ7系列-1
适用于交流50Hz、或60Hz、额定电压至380V或直流额 定电压至220V的控制电路中,用来控制各种电磁线圈,以 使信号扩大或将信号同时传送给有关控制元件。
时间继电器JSB-10系列-2
3速度继电器 电器符号KS
速度继电器是测量转速的元件。它能反映转动的方向以及 是否停转、因此广泛用于异步电动机的反接制动中。其结 构和工作原理与笼型电动机类似,主要有转子、定子和触 点三部分。其中转子是圆柱形永磁铁,与被控旋转机构的 轴连接,同步旋转。定子是笼形空心圆环,内装有笼形绕 组、它套在转子上,可以转动一定的角度。当转子转动时, 在绕组内感应出电动势和电流,此电流和磁场作用产生扭 矩使定子柄向旋转方向转动、拨动簧片使触点闭合或断开。 当转子转速接近零(约100r/min),扭矩不足于克服定子柄 重力.触点系统恢复原态。JYl速度继电器结构原理图
