轴流式控制阀的性能与选用
关于BDO装置关键阀门的设计及选型
关于BDO装置关键阀门的设计及选型任小龙【摘要】1,4-丁二醇(BDO)是一种基本的有机化工和精细化工原料,近几年中国扩建及薪建生产装置较多.简要介绍了主流炔醛法工艺路线,从流程不同阶段所使用关键阀门的不同技术要求出发,结合实际使用状况,介绍了主要涉及的乙炔切断阀、催化剂调节阀和切断阀、高压临氢调节角阀和BDO溶液高压调节角阀的结构、材质的选型原则和注意事项,为同类装置的工艺设计和阀门选型时提供帮助及参考依据.%1,4-butadiene alcohol (BDO) is a basic organic chemical and fine chemical raw materials.More Chinese extension and new facilities are constructed in recent years.The mainly used acetylene-aldehyde process is introduced briefly.Starting from different technical requirements of the key valves used in different stages of the process,combining with the actual application situation,the structure,type selection principle of material and announcements for several kinds of valve are described,including mainly referred acetylene cut-off valve,catalyst regulating valve and cut-off valve,high pressure hydrogen regulatiing angle valve and BDO solution high pressure regulating angle valve.The project provides help and reference frame for process design and type selection of valve for similar installation.【期刊名称】《石油化工自动化》【年(卷),期】2018(054)002【总页数】4页(P15-18)【关键词】1,4-丁二醇;乙炔;旋塞阀;高压角阀【作者】任小龙【作者单位】北京石油化工工程有限公司西安分公司,西安710075【正文语种】中文【中图分类】TH138.521，4-丁二醇(BDO)是一种重要的有机和精细化工原料，广泛应用于化工、医药、纺织、造纸、汽车和日用化工等领域。
轴流阀说明书.
A2000 轴流调节阀产品使用说明书吴忠仪表有限责任公司A2000轴流调节阀概述A2000轴流式调节阀是一种压力平衡式套筒调节阀。
该阀可广泛适用于天然气石油化工等要求压降损失小、流量大、动态稳定性好、噪音低、空化腐蚀小的场合。
A2000轴流阀的主要特点如下：－阀芯是压力平衡式的，即使大口径的阀在高压降件下，也可以用较小的执行机构对其进行操作。
－阀体内腔是直通流线型的，大大减小了流动阻力。
－阀芯与阀体的同心的运动方式大大降低了紊流引起的震动和噪声。
－密封系统由软硬双层结构组成。
软密封可达到气泡级密封，即使在软密封遭到破坏，硬密封也可达到Ⅴ级密封。
－阀内组件经过渗氮处理，具有抗冲刷、耐磨损等特点。
A2000轴流阀技术参数和性能阀体型式：直通铸造桶形阀公称通径：100－500公称压力：ANSI 150 300 400 600连接形式：法兰式：RF、RJ标准按API6D ANSI B16.5焊接式：BW材料：ZG25I ZG1Cr18Ni9上阀盖：常温式：－17ºC-+120ºC阀内组件阀芯形式：压力平衡式流量特性：线性、等百分比材料：17-4PH 3Cr13+N2执行机构 DN100～DN200直行程电动执行机构、 DN250～DN500多回转电动执行机构作用形式电开式或电关式附件定位器、阀位传送器、手轮机构性能泄漏量：符合ANSI B16.104 Ⅵ级、小于额定Cv的10 线性：±5％(不带定位器)±1％(带定位器)回差：3％(不带定位器)1％(带定位器)可调范围 100：1安装包装大多数轴流阀从工厂运输来直接安装使用。
阀在运送过程中是关闭的。
如果阀和执行机构分开装箱，请遵循摆放指导。
库存将阀体覆盖以防灰尘和杂质侵入阀体，并保护法兰密封区域和法兰端及焊接部位免受机械损伤。
如何保护好移去覆盖物准备安装的阀体不被损坏很重要。
执行机构使用前去掉覆盖物；不连接动力源时，请保持其原样不动。
莫克威尔德RZD控制阀在西气东输的应用
莫克威尔德ＲＺＤ控制阀在西气东输的应用作者：屠明刚高峰来源：《中国新技术新产品》2009年第09期摘要：莫克威尔德阀门公司 RZD 控制阀的控制方式是轴流式活塞型控制阀，专门用于控制流量和压力，在西气东输分输场站上起着控制天然气压力和流量的的作用，通过对控制阀的结构、特性的充分阐述，以及对RZD控制阀典型控制的充分分析，论述RZD控制阀在西气东输的具体应用。
关键词：RZD控制阀；结构；特性；典型控制；应用1 莫克威尔德RZD 控制阀在西气东输上用途描述西气东输天然气分输场站采用德国RMG安全截断阀、RMG调节阀和荷兰莫克威尔德控制阀相配合的压力和流量控制方式，依据下游天然气工业和城市用气量的多少来进行调压和流量的调节。
了解莫克威尔德阀门RZD 控制阀的结构、典型控制，对日常维护、常见故障的分析与解决起到决定性的作用。
莫克威尔德RZD控制阀主要特性如下：1.1非常好的流体分布控制阀阀体的形状可以使流体非常容易的通过，同时可使流体在阀门内部径向均匀分布，从而最大限度的减少紊流和噪音。
1.2密封性好主密封包括一个梯形的软密封环，这种特殊的结构可以使密封圈在流体压力下被压紧，从而达到密封的效果。
1.3控制流体阀门的机械部分包括带孔的圆筒（笼套），及中空的活塞，活塞可以左右移动，活塞在笼套中的位置，以及笼套上孔的不同形状和大小决定了多少流体可以通过控制阀。
1.4 快速关闭控制阀的机械结构使得活塞在移动时基本上不受阀门前后压差的阻力，这样，就可以用相对小和快速的执行机构操作阀门。
1.5动作在活塞上安装有活塞杆，活塞杆上有 45°角的啮齿，活塞杆由有相同啮齿的阀杆操作。
当阀杆向上移动时，活塞向后移动，阀门开启。
2 莫克威尔德RZD 控制阀的结构莫克威尔德RZD控制阀主要由多孔龙套、活塞、活塞杆、45°角的啮齿传动杆、阀体组成。
3 西气东输典型的控制系统3.1 就地手动操作3.2 远程双向电动控制，在西气东输主要是电动控制操作也就是PID控制。
轴流阀样本
简 介吴忠仪表有限责任公司作为国内最大的调节阀生产厂家，于2001年在与中国石油华油天燃气有限公司就重大装备国产化进行合作。
2002年A2000轴流阀的研制、开发取得重大突破，并率先在陕京输气管线北京衙门口末站投入两台DN500 ANSI400，经过3年的完善开发过程，已形成了系列化的产品，在西气东输二线东段（中卫—广州）的十二个分输站、陕京输气管线河北涿州、石家庄天燃气城市首站、江苏金坛港华、重庆燃气集团等燃气管道项目中得到了全面的应用。
目前已有超过50台于各管道项目中服务。
A2000轴流式调节阀一、产品概述A2000轴流式调节阀是一种完全压力平衡式套筒调节阀。
具有呈流线型并均匀对称的自由流通路径，降低了流体局部高速流、紊流、喷射流等的冲击，提高了阀门的稳定性，该阀可广泛适用于天燃气、液化气、原油、成品油及液化化工品等管道输送流体的压力、流量调节。
即使在压缩机出口也既能解决容量的问题又能使控制的稳定性得到改善，不仅如此，连产生的噪音都有效地减小了。
A2000轴流阀的主要特点如下：－ 阀芯是完全压力平衡式的，流体介质均匀通过流量套筒，介质对阀芯的动态作用力及阀门两侧的压差对执行机构操作力的影响几乎何以忽略不计，即使大口径的阀在高压降条件下，也可以用较小的执行机构对其进行操作。
－ 阀体内腔是直通流线型的，阀芯与阀体的同心的运动方式将振动、干扰流、冲蚀等能量的转化变成最小，降低了能量转化产生的振动和噪音，同时也减小了流动阻力。
－ 更大的容量可以用来减少阀门的压力降，同时使阀门具有更好的控制性能、更强的噪音抑制能力、或为今后的工艺变动提供更大的操作空间。
－ 密封系统由软硬双层结构组成。
软密封可达到气泡级密封，即使软密封遭到破坏，硬密封也可达到Ⅴ级密封。
使用于燃气管线中硬密封也可以作为一种防火结构。
－阀内组件经过渗氮处理，具有抗冲刷、耐磨损等特点。
二、阀体部分形式： 轴流式调节阀公称通径 DN100-DN500阀芯形状 平衡式直通圆柱型流量特性 线性 等百分比阀内件材质阀内件处理标准材料组合及使用温度、压力范围，请参见表1公称压力 ANSI B16.5 ANSI300 ANSI400 ANSI600 ANSI900 ANSI1500JB/T79-94 HG20592 DIN2543/2544/2545 PN50 PN64 PN100 PN160 PN220连接方式 法兰式（RF/FM/RTJ） 焊接式（BW）法兰距 详见表7.1、7.2、7.3上阀盖形式 标准型 -46～280℃填料 标准平衡密封圈 316+PTFE主密封材料 增强型聚四氟乙烯 70%PTFE 15%MoS2 10%石墨 5%玻璃纤维 结构密封材料 氟橡胶、丁腈橡胶表面涂层 碳钢阀体喷银色环氧树脂不锈钢阀体喷灰丙烯酸瓷漆三、执行机构电动执行机构执行机构标准配置 ROTORK IQM系列 RAGA RQM系列 执行机构类型 智能一体化电动执行机构 智能一体化电动执行机构 执行机构动作方式 电动多回转式 电动多回转式作用方式 输入信号增加 阀门打开 输入信号增加 阀门打开 滞后 ≤0.8% ≤1%线性 ≤±1% ≤±1.2%允许环境温度 -30～80℃ -30～80℃电源电压 380V/AC 220V/AC 50HZ 60HZ 380V/AC 220V/AC 50HZ 60HZ 防爆等级 EX dIICT4 EX dIICT4防护等级 IP68 IP68额定输出扭矩 见表6.1 见表6.2连接标准 ISO5210 ISO5211ISO5210 ISO5211驱动连接≤DN200 丝杠丝母连接（暗杆） ＞DN200 减速箱连接≤DN200 丝杠丝母连接（暗杆） ＞DN200 减速箱连接 手轮位置 ≤DN200手轮操作盘向上 ＞DN200 手轮操作盘水平偏右≤DN200手轮操作盘向上 ＞DN200手轮操作盘水平偏右四、性能指标额定CV 值 请参见表4 流量特性 请参见图4可调比R 100：1 最大可至350：1阀座泄漏量 符合ANSI B16.104 IV,V,VI 的标准 允许压差公称压力等级为全压差表1阀体材质Table1-1 BODY MATERIAL阀体材质 Body materialA216-WCB/ 1.0619 ，A217-WC6/1.7357，A217-C5，A217 WC9/1.7379，A352-LCBA351-CF8/1.4308A351-CF8M/1.4408 阀芯材质Plug material420/1.4021 1.4122 440B/1.4112 1.4922 316/1.4435阀芯处理 Plug treatmentNT NT NT NT 阀杆材质 Valve stem material420/1.4021 1.4122 1.4122 316/1.4435阀座材质 Seat treatment420/1.4021 420/1.4021 440B/ 1.4112 440B/ 1.4112 316/1.4435阀座处理 Seat treatment NT ——导向套材质Guide material440B/1.4112 440B/1.4112 440B/ 1.4112 440B/ 1.4112 316/1.4435导向套处理Guide treatmentNT NT NT 密封垫圈Gasket 316+石墨 316+Graphite表2-1各国常用阀门用铸钢对照表 Comparison table for steels used in valves材 料 牌 号 Symbol of material国家标准 Standard of country铸 钢 Casting steel美国ASTM 标准 ASTM Standard A216WCBA217 WC5A217 WC6A217 WC9A315 CF8A351 CF8MA-890-99 Grade3A德国DIN 17001W-Nr German 1.0619 1.7357 1.7379 1.4308 1.4408 1.4468 中国 GB/T17616China ZG25I 5.0Cr0.5Mo 1.25Cr0.5Mo2.5CrMo ZG0Cr18Ni9ZG0Cr17Ni 12Mo2 ZG0Cr25Ni6Mo2N日本JIS JapanSCPH2 SCPH61 SCPH21 SCPH32 SCS13/SCS13A SCS14表2-2各国常用阀门用不锈钢对照表Comparison table for stainless steels used in valves 材 料 牌 号 (近 似 对 照) Symbol of material (approximately comparing )国家标准Standard ofcountry不 锈 钢 Stainless steel美国ASTM标准ASTMStandard316 316L 304 304L 410 420 440C 德国DIN17001 W-Nr German 1.4571 1.4435 1.4308 1.43061.40061.40211.41121.4122中国 GB/T17616 China 0Cr17Ni12Mo200Cr17Ni14Mo20Cr18Ni900Cr18Ni101Cr132Cr139Cr18MoV3Cr17NiMo日本JIS Japan SUS316 SUS316L SUS304SUS304LSUS41SUS420J1SUS440C使用温度范围Temperaturelimitation-46～530℃ -46～530℃表3额定CV值公称通径 DN100 DN150 DN200额定行程 60 70 85额定CV值公称通径 DN250 DN300 DN350额定行程 95 105 115额定CV值公称通径 DN400 DN450 DN500额定行程 140 150 165额定CV值图2-1、2-2本体部构造 Fig.2-1、2-2 BODY SECTION VIEW公称通径DN100-DN200 Fig.2-1BODY SIZE DN100 AND DN200公称通径DN250-DN500 Fig.2-1BODY SIZE DN250 AND DN500安 装包装大多数轴流阀从工厂运输来直接安装使用。
AFV轴流阀介绍PPT演示文稿

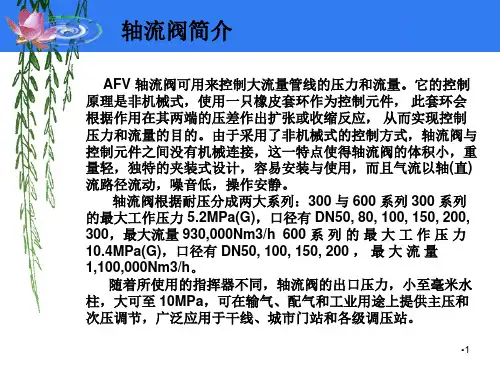

指挥器
套环 整流栅栏密合器
轴流阀装配图
控制歧管 螺栓螺帽
阀身
•7
2. 控制歧管 根据轴流阀前后压差的不同，可提供两种形式的歧管
供选用：组合式歧管与文丘里式歧管。 控制歧管的作用是产生作用在套环一侧的控制压，入口 压作用在套环的另一侧，套环两端产生压差，而使套环 动作，达到调压的目的。
每个控制歧管都包含一个嵌入式可变限流器，可调整 轴流阀的反应速度，以及一个位于 限流器与指挥器前端 的过滤器，清除异物。限流器调低，阀打开迅速，关闭 缓慢，限流器调 高时则相反。任何单独一种控制歧管都 可配合所有 2”至 12”的轴流阀使用。
年限。 可根据需要选用不同强度的套环，高压条件下操作时可选用
强度高的套环，操作压力较 低时可选用强度较低的套环，低强 度套环的弹性更好。
整个阀体由一枚螺栓与圆角螺帽栓紧，靠圆角螺帽下的 O 形环密封。上下游整流栅栏 由辊子销 O 形环密封在阀身上，辊 子销将整流栅栏密合器与阀身对齐。
•4
•5
AFV 轴流阀零件图
•17
•18
文丘里式歧管工作原理 文丘里式歧管的工作原理与组合式控制歧管的工作原理基本相 同，不同之处在于在限流器之前加装了文丘里管，利用文丘里效应， 使控制压降低更多的压力，降低了套环打开所需的压差，使轴流阀
在前后压差较小的条件下也能达到需要的流量要求。
•19
2.2.1.4、工作方式 一段式减压
0.00 4
0.01 2
0.2
0.35
AFV -300
5
0.02 5
0.1
0.01 0.05 0.85 1.25
AFV -300
7
0.1 0.2 0.04 0.13 3.5 5.0
MOKVELD控制阀的特点及日常操作维护要点
摘要：西气东输天然气输气场站采用控制阀对下游用户进行压力和流量的调节，其阀门为莫克威尔德轴流式控制阀，它的坚固耐用、低维护、高性能的特点，在西气东输场站中的总效率非常高。
本文介绍了西气东输站场的调压撬的调压系统、MOKELD阀门的结构特点及工作原理、操作方法、维护检修以及常见故障判断和处理。
关键词：MOKVELD阀门；原理；操作；故障维护一、西气东输调压系统简介西气东输站场的输气调压系统由安全截断阀、监控调压阀、工作调压阀串联组成，构成一个调压撬，三者均为独立的设备。
正常情况下，安全截断阀、监控调压阀为常开且全开状态，由工作调压阀根据下游压力的大小进行阀门开度的调节。
一旦工作调压阀出现故障无法对下游压力进行调节时，就会由监控调压阀进行调节。
监控调压阀也出现故障时，无法对下游进行压力调节，下游压力不断升高，达到安全阀设定的极限保护压力时，安全截断阀自动跳断，关断气源，起到保护压力管道和设备的安全，这就是所谓的三级调压的原理。
二、MOKVELD的结构及原理（一）基本结构：由阀杆、活塞杆、活塞、笼套、阀体五部分构成。
阀腔形成轴流式环形通道，阀杆与活塞杆采用90°的啮合齿条扭矩传递设计，活塞端面设有平衡孔，使活塞在阀腔内腔移动中受力平衡。
（二）工作原理：MOKVELD控制阀为轴流式控制阀，通过位于阀杆和活塞上90°啮合齿条传动机构将阀杆的垂直运动转化成活塞的轴向运动，然后改变活塞与笼套相对接触面积的大小来控制阀门开度，从而进行压力调节。
三、操作方法（一）操作方式MOKVELD-RZD控制阀控制与操作方式分为远程和就地操作，远程操作又分手动控制和自动控制，就地控制又分为就地手动和就地电动控制。
（二）远程操作1、远程手动控制在站控机操作界面下点击需要操作的阀门图标，出现该阀的操作面板，在模式中选择手动，可以通过操作面板中的“强制”选项输入阀门的开度值（用百分号表示阀门开度），还可以通过操作面板中的“开阀命令”和“关阀命令”进行阀门的开关操作。
轴流式止回阀安装使用说明书
国家特种设备制造许可证号：TS2710604-2015
轴流式止回阀
安装使用说明书
中国•四川乐山市热工仪表有限公司
一、产品介绍：
轴流式止回阀是一个全新概念的系列。
该产品是根据差流可调阀的基本原理设计而成的。
轴流式止回阀内部流道采用流线型设计并设有导流体。
主要用于水泵出口或其他防止液体倒流的地方，可有效防止普通止回阀液体倒流时产生的水锤冲击和噪音，静音关闭并且密封性能好，是止回阀更新换代的产品。
二、主要性能特点：
1、采用双重密封结构。
无论阀后压力高低，阀门都关闭严密、密封性能好，克服了一般止回阀在中、低压情况下密封性能差的缺点。
2、较小流速下，阀门就可全开，而且还可以选择不同的阻抗以满足各种情况的要求。
一般情况下，阀门启闭迅速，如果用户需要，也可以设计成缓闭结构的止回阀，以满足其装置的需要。
3、采用流线型流道和导流体结构，阀门流阻小。
4、弹簧均按I类弹簧设计，采用不锈钢制造。
三、安装与使用说明：
1、阀门不受安装位置的限制，可以水平，也可以垂直安装。
2、安装前要彻底清除管道内的垃圾、杂物，以防止使用时垃圾卡住阀座与阀瓣，导致不止回，或损坏阀座与阀瓣，阀前请安装过滤器。
3、安装时要注意阀体外水流标示箭头，要遵循安装方向。
4、阀门长期不用时，或水流不动时，请注意防冻，并把阀内的水放净。
注：试验与检验按JB/T9092-1999标准
五、简图：。
莫克维迪轴流式调节阀
MOKVELD轴流式控制阀的特点及常见问题处理1 川气东送站场压力控制系统简介川气东送站场压力控制系统是由安全切断阀（SSV）、监控调压阀（PCV）、工作调压阀（PV）按照从上游至下游的顺序，串联在一起的安全、监控式调压系统（调压橇）。
安全切断阀OSE、监控调压阀FL、工作调压阀MOKVELD为相互独立的设备。
正常情况下，安全切断阀和监控调压阀处于全开位置，由工作调压阀对下游压力进行控制。
当工作调压阀出现故障，无法控制下游压力时，监控调压阀开始工作，以维持下游压力的安全范围。
若监控调压阀也出现故障，不能控制下游压力，安全切断阀则自动切断气源，同时控制机柜开启备用回路，以保证下游管道和设备的安全。
当需要进行流量控制时，控制机柜接到SCADA系统的信号，供气流量超过设定值时，控制机柜和工作调压阀则切换到流量控制状态，此时控制机柜输出控制信号，限制分输流量，见图1。
图1 川气东送站场压力控制系统2 MOKVELD控制阀2.1 MOKVELD控制阀的结构MOKVELD控制阀是一种轴流式调节阀，由阀外体、阀内体、阀杆、活塞杆、活塞和笼筒组成，见图2。
阀体包括阀外体和阀内体，是一完整的铸造体，阀的内外体之间有一轴向对称流道，见图2箭头处。
笼筒是减压阀的关键部件，壁面上有许多孔洞，MOKVELD控制阀选用三层笼筒，即笼筒壁面分三层，每层按一定规律分布有许多孔洞，三层壁面按一定的要求组合为一体。
活塞杆与阀杆构成一个90°的角式传动机构（见图2），活塞借助此传动机构在导轨内沿阀门的中心线运动，活塞杆与阀杆上4 5°的齿条相互啮合，阀杆上下传动，带动活塞杆及活塞在全行程上左右运动。
活塞的端面上均匀分布有孔洞，以使活塞内外压力平衡，左右运动时不受轴向压力的影响。
1）阀外体；2）阀内体；3）活塞杆；4）阀杆；5）活塞；6）笼筒图2 MOKVELD控制阀结构示意图2.2 MOKVELD控制阀的特点2.2.1 介质的轴流性由于采用轴向对称流道，完全避免了间接流和流向不必要的改变，最大限度地提高了单位直径上的流通能力，大大降低了噪音和紊流的形成，并可以防止上游未经过处理的流体腐蚀阀门。
止回阀的种类、工作原理及作用等基础知识
止回阀的种类、工作原理及作用等基础知识止回阀是能让流体沿固定方向流动并且自动防止其反方向流动（倒流）的一种阀门，又称止逆阀。
它是一种自动关闭阀门，在阀体内有一个阀瓣或摇板。
当介质顺流时流体将阀瓣自动顶开；当流体倒流时，流体（或弹簧力）自动将阀瓣关闭。
升降式止回阀瓣是垂直于阀体通道升降运动的，一般用于水平或垂直管道上；旋启式止回阀的阀瓣常称为摇板，摇板一侧与轴连接，摇板可绕轴旋转，旋启式止回阀一般安装在水平管道上，对于小口径的也可以安装于垂直的管道上，但要注意流量不宜太大。
止回阀一般适用于清洁介质的管路中，对含有固体颗粒和粘度较大的介质管路中不宜采用。
升降式的止回阀封闭性能比旋启式的好，但旋启式的止回阀流体阻力比升降式的小。
一般情况下旋启式止回阀适用于大口径的管路中。
按止回阀结构的不同，分为升降式止回阀、旋启式止回阀、轴流式止回阀、蝶式止回阀及其它特殊止回阀。
1、旋启式止回阀旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线型，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。
旋启式止回阀分单瓣式、双瓣式和多瓣式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
2、升降式止回阀升降式止回阀阀瓣沿着阀体垂直中心线滑动的止回阀，在高压小口径止回阀上阀瓣可采用圆球。
升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。
其结构与截止阀相似，阀体和阀瓣与截止阀相同。
阀瓣上部和阀盖下部加工有导向套筒，阀瓣导向筒可在阀盖导向筒内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自重降落在阀座上，起阻止介质逆流作用。
3、轴流式止回阀随着国内大型炼油及乙烯等石化项目的新建和扩建，石油天然气长输管道系统和大型乙烯装置中压缩机和大型泵等工况较苛刻的管道系统，要求选用快速关闭、较低压损及噪音的止回阀。
a800轴流式调节阀工作原理
a800轴流式调节阀工作原理
A800轴流式调节阀是一种常用的工业阀门，其工作原理基本如下，当介质流经阀门时，阀芯会根据控制信号的变化而移动，从而改变介质的流通面积，以达到调节介质流量和压力的目的。
具体来说，A800轴流式调节阀的工作原理可以分为以下几个方面：
1. 流体控制，当介质进入阀门时，阀芯的位置会根据控制信号的调节而改变，从而改变介质的流通面积，进而控制介质的流量和压力。
这种调节可以通过手动操作或自动控制系统来实现。
2. 阀芯结构，A800轴流式调节阀的阀芯通常采用圆锥形或球形结构，通过阀芯的升降或旋转来改变流通面积。
这种设计可以实现较大的调节范围和精度。
3. 控制信号，A800轴流式调节阀通常通过电气信号或气动信号来控制阀芯的位置，以实现对介质流量和压力的精确调节。
控制信号可以来自于计算机系统、传感器或操作人员。
4. 节流原理，A800轴流式调节阀采用节流原理来实现对介质
流量和压力的调节。
通过改变阀芯的位置，可以改变介质流经阀门
的面积，从而实现对介质流量和压力的精确控制。
总的来说，A800轴流式调节阀通过改变阀芯的位置来调节介质
的流量和压力，从而实现对工业流程的精确控制。
这种阀门在化工、石油、电力等领域有着广泛的应用。
RZD控制阀手册
Mokveld
S94
RZD 控制阀 用户手册
Mokveld Valves BV P.O. Box 227
2800 AE Gouda Holland
Tel: +31 (0) 182 597500 Fax: +31 (0) 182 517977
June 1997
GASCAT-调压阀手册
工作监控式：即两台调压器中一台监控，另一台工作，但两台调压器取 压点相同，调压设定点也基本相近。
并联：两台调压器（调压路）入口与出口分别连接的方式。
工作备用切换式：即两台调压器中一台工作，另一台备用，两台调压器的取压 点相同，调压设定点也基本相近。
给出降压信号 气包压力信号给控制器
P P P
P P P
流
量
压
信
变
号
信
传
号
至
传
计
给
算
控
机
制
器
PT
流量计
M
4、附件说明
轴流式调压阀配套消音器
Noise reduction dB(A)
TYPESR BUILT-INSILENCER
35
30
25
20
V< 80m/s
15
V=120 m/s
10
V>200 m/s
（2）执行机构：与敏感元件相连，当敏感元件动作时将导致执行机构的挂钩 （杠杆组件）脱扣，由执行机构控制关断阀动作；
（3）关断阀：与流动介质直接接触，当执行机构脱扣时，关断阀在弹簧的作用 下向阀口方向运动，最后将阀口关闭。 切断动作原理：敏感元件感受到管道中气体的压力后，将该压力与设定弹簧压 力进行比较，如平衡被破坏，则敏感元件将使执行机构中的杠杆组件脱扣，从 而关断阀在阀体主弹簧的作用下将阀口关闭，达到切断气流的目的。
接线箱
电加热芯 控制箱
导热油
呼吸孔 最高导热油液位 最低导热油液位
天然气壳程
说明：电加热器是间接换热式结构，加热元件在换热管内，其热量传递给导热油，再传至换热管外 壁（含导流板）。未被加热的天然气自加热器下部进气口进入换热腔，沿导流板旋流至出气口，在 此 过 程 中 进 行 换 热 升 温 。 在 加 热 器 防 爆 接 线 盒 内 安 装 有 升 温 控 制 器 WK-R11 和 超 温 保 护 温 度 开 关 （70℃），其安装套管焊接在换热管外壁上。
莫克威尔德轴流式控制阀说明--四川省国茂科技-王敏
莫克威尔德轴流式控制阀四川国茂科技有限公司王敏翻译前言莫克威尔德对控制阀的开发研究和现场应用已经有三十多年的历史。
莫克威尔德控制阀是高质量的机械设计与对现场需要深刻领会的结晶，它广泛应用在石油和天然气的生产和加工行业，以及几乎所有油气产品的运输、分配和储存工艺系统中。
“轴流”是指流体到控制区以前在阀的内体和外体之间有一轴向对称的流道。
轴流式阀门最初设计用于电力发电厂，在1900年初期已开始使用。
莫克威尔德认识到轴流原理的突出优点，在1955年将它应用于控制阀的设计，并且在应用于石油和天然气工业上的轴流式阀门的设计和开发上处于领先地位。
莫克威尔德轴流式控制阀广泛应用于世界各地的油气生产全过程：生产、处理、运输、储存和分配。
流体介质从原油到炼厂产品，从高油气比的多相流体到高含砂的天然气，以及从饮用水到腐蚀性极强、杂质含量高的生产污水。
莫克威尔德已向世界最大的原油处理厂、液化天然气厂、天然气储存站、调压站、压缩机站和泵站提供了控制阀。
一：性能卓越的控制阀莫克威尔德轴流式控制阀坚固耐用、低维护、高性能，优秀的设计使它在各种应用场合的总效率都非常高。
由于采用轴向对称流道，完全避免了间接流和流向不必要的改变。
因此，大大降低了噪音和紊流的形成，并可以防止上游未经过处理的流体腐蚀阀门。
轴流式设计与传统设计相比，最大限度地提高了单位直径上的流通能力。
1零泄漏级密封即使在最恶劣的工作条件下，莫克威尔德控制阀都能在全压力范围内保持关闭严密。
在要求控制阀必须维持100%严密关断的应用场合，莫克威尔德控制阀专利密封系统的可靠性具有无与伦比的记录，即使在超期使用也能做到这一点。
该特性与执行机构的种类无关。
2压力平衡flang所有型号的莫克威尔德控制阀都装有压力平衡活塞。
这意味着操作的轴向力完全与阀门两端的压力无关，因此与传统控制阀相比，使用扭矩较小的执行结构就能达到快动的目的。
而且，在总体设计上，活动部件比较少，在有特殊要求的情况下，允许冲程的时间非常短，例如压缩机的喘振控制。
气动轴流式调节阀在原油管道自动配输中的应用
１ ． 中石化集 团管道储运分公 司管道技术作业分公 司 江苏
李 晓 鹏 刘孟 华 徐州 Ｉ ２ ２ １ ０ ０ ８ ；２ ． 中石化集 团管道储运分公 司新 乡输油处】本 文阐述 了 Ｍ Ｏ Ｋ Ｖ Ｅ Ｌ Ｄ气动调 节阀的结构及工作原理 ，并将该型调 节阀在仪长原油管线仪征 站原油 自动配输中的应用 ，同时对 自动配输过 程 中容 易出现的 问题及具体 处理 方法进行 了分析 和说 明。 【 关键词 】 自动配输 自动调节调 节阀气动执行器
（ 二 ）工 作 原 理
快动的 目 的 。因此与传统调节 阀相 比， 使用扭矩较小的执行结构就能达
到快动的目的。而且 ，在总体设计上 ，活动部件比较少 ，在有特殊要求 的情况下 ，允许冲程的时间非常短。 结构紧凑 ：对于 同样的应用场合，同一尺寸 的阀门 ，ＭＯ Ｋ ＶＥ Ｌ Ｄ 调 节阀 比传统调节阀的结构更紧凑 、执行机构更小 ，这对于重量和尺寸要 求严格的项 目是非常重要的 。与角形控制阀相 比，轴流式调节阀可 以使 配管布置更简化 ，不仅使结构更 紧凑 ，而且使噪音更低 ，并减小 流体对
中 图 分类 号 ：Ｔ Ｅ ８ 文 献标 识码 ：Ａ 文 章编 号 ：１ ０ ０ ９ — ４ ０ ６ ７ （ ２ ０ １ ３ ） ２ １ — ２ ５ ２ — ０ １
一
、
前 言
Ｍ Ｏ Ｋ Ｖ Ｅ Ｌ Ｄ 调节阀是轴流式活塞型控制阀，活塞在笼筒 内被导引 ，
节流 发 生 在 活塞 边 缘 与 笼筒 的孔 口之 间 ，气 流来 自笼 简外 ， 因此在 笼 筒
因各炼油企业对于油品物性要求不同，需要将进 口原油与国产原油 按照一定的配比比例混合后外输 。即将不 同品种的原油分储不同的储油 罐 ，当需要某种含硫 比例 （ 或其它物性 ）的原油时 ，采用给油泵将两种
轴流式调压阀常见故障判断及处理
轴流式调压阀常见故障判断及处理【摘要】调压系统的故障，将直接影响着安全平稳输供气。
本文通过对某输气站屏七线调压阀冰堵、调压失灵等故障事例，就如何准确分析判断和采取有效处理措施进行了呈现，从而有力地指导了实际生产确保了安全平稳输供气。
【关键词】调压阀冰堵调压失灵1. 引言某输气站Φ219屏七线装置区，建成并投产于2009年6月1日。
其设备日常管理为双方共管，一方负责屏七线某输气站内设备和管线的安全巡查工作，如发现问题应立即通知对方；另一方负责设备和管线的日常维护和检维修工作。
本文通过对屏七线调压阀冰堵、调压失灵等故障事例就如何准确分析判断和采取有效处理措施的呈现，指导实际生产确保了安全平稳输供气的同时，也为供需双方协调工作和明确双方责权提供了一定的指导性参考依据。
2. 某输气站屏七线供气性质、供气流程介绍屏七线主要供某县城民用和某县城工业园区用气，按双方协议的设定压力值对调压阀T-7进行调控和监控，日供气量约10万方，计量装置采用的是高孔阀J-5微机计量。
3. 某输气站屏七线调压阀结构特点及工作原理3．1 屏七线调压阀T-7选型及性能特点屏七线调压阀T-7选用的是TZ4LD轴流式多用途调压器，它是一种崭新结构的指挥式调压器，主要用于天然气、城市燃气及其它气体和成品油、原油、水等输配系统的压力调节或流量调节，也可作溢流阀、安全阀、截止阀等使用。
该调压器的主要特点是：介质轴向呈流线形流动，压损小、结构精简体积小、流通能力大、精度高、不泄漏、低噪声、工作稳定可靠；在调压范围内不须外来能源，利用被控介质自身的压力能自动调节使压力或流量保持恒定。
3.2TZ4LD轴流式调压器结构和工作原理该调压阀主要由指挥阀、主阀、节流阀杆和导流管几部分组成。
其工作原理为当气流进入进气鼠笼后分为，一股气流经进气鼠笼上的节流阀杆进入主阀体内使胶套紧箍在鼠笼外圆，将另一股气流（通过调压器的主管束气流）截止在鼠笼内，此时调压器是关闭的下端无气流通过，当用指挥器打开调压器时主阀体腔胶套外侧的气流被泄放到下游管道，调压器随之打开，调压器出口端压力大小的调节根据指挥器的开启程度来调节，开启程度越大，主阀体内胶套外侧的气流泄露量越大，则阀后压力越高，反之亦然。
调节阀特点
调节阀特点调节阀特点调节阀特点目录调节阀特点 0直通单座调节阀特点： (2)直通双座调节阀特点： (2)轴流式调节阀特点 (2)CVS-C型减温减压阀（专用于高压蒸汽冷凝器的减压）特点： (3)三通调节阀特点：、 (3)角式调节阀特点： (3)隔膜阀特点： (4)套筒调节阀特点： (4)球阀特点： (4)偏心旋转阀特点： (5)蝶阀特点（蝶阀分为常温蝶阀（-29~425℃）、低温蝶阀（-196~-46℃）、高温蝶阀（425~610℃和610~816℃）、高压蝶阀：PN420（Class 2500）等几类。
）： (5)闸阀特点： (6)自力式调节阀 (6)智能调节阀（因附带智能阀门定位器而使调节阀具有智能化功能） (7)智能阀门定位器与普通阀门定位器的主要区别： (7)带现场总线智能阀门定位器的气动调节阀较一般智能阀门定位器的特点： (7)直通单座调节阀特点：1）泄漏量小，容易实现严格的密封和切断，可采用金属与金属的密封或金属与聚四乙烯（PTFE）或其他复合材料的密封。
标准泄漏量为IEC 60534-4:2006中Ⅳ级。
2）允许压差小，例如DN100阀的允许压差仅为120Kpa3）流通能力小，例如DN100的直通阀的流通能力仅为100m3/ℎ。
4）由于流体对阀芯的推力大，即不平衡力大，因此在高压差、公称尺寸DN大的应用场合不宜采用这类调节阀。
直通双座调节阀特点：1）所受不平衡力下，允许的压降大，例如DN100的双座调节阀允许压差为280Kpa.2）流通能力强。
与相同公称尺寸的其他调节阀比较，双阀座阀可流过更多流体，相同公称尺寸的双座阀流通能力比单座阀流通能力大20%~50%。
例如，DN100双座调节阀的流通能力达160m3/ℎ。
因此为获得相同的流通能力，双座调节阀可选用较小推力的执行机构。
3）泄漏量大。
双座调节阀的上，下阀芯不能同时保证关闭，因此双座阀的泄漏量较大，标准的泄漏量为IEC 60534-4:2006的Ⅲ级。
常见轴流式调压器性能比较
Sirio系列是轴流式指挥器作用式调压器，可选配一体型的监控调压器。调压器具有“故障打开（FTO）”和“故障关闭（FTC）”两种型式。产品具有多种可选配件以满足不同用途的需求。
调压器具有非常大的流通能力。
主要特点
◆轴流式大流量调压器；
◆极其精确的压力调节；
◆可选配远程调节装置；
主皮膜须经常更换。须较大差压才能正常工作。
指挥器前未设置稳压器，出口压力受进口压力波动而波动。
调压器关闭时，主皮膜与阀笼３６０度接合，调压器关闭性能较差。
轴流式设计，流通能力大
指挥器作用式调压器，工作原理合理，由经指挥器放大的压力信号通过主皮膜与下游压力作比较，主皮膜与进口的高压天然气不直接接触，主皮膜工作寿命长。
主皮膜工作寿命可达５年。
故障影响
主皮膜（或皮套）破裂后可继续调压。
主皮膜（或皮套）破裂后可不能继续调压。
主皮膜（或皮套）破裂后可继续调压。
维修维护
主皮膜使用寿命长，维修工作量小，维护成本低。
主皮膜须经常更换，维修工作量大，维护成本高。
主皮膜使用寿命长，维修工作量小，维护成本低。价格ຫໍສະໝຸດ 较便宜很便宜较便宜
监控调压器与工作调压器可一体化设计，完全符合欧洲及北美燃气规范。
监控调压器为FTC型，工作调压器为FTO型，配置合理安全。
调压器可配内置或外置消音装置，噪音低于７０dBA，完全符合高压差，大流量的工况。
调压器尺寸覆盖１＂至１２＂。
监控调压器与工作调压器皆为FTO型，存在安全隐患。
调压器无法配置内置消音装置，噪音大。
调压器带行程指示，可就地显示调压器开度，或输出4-20mA调压器开度的模拟信号。
指挥器前设置稳压器，指挥器有稳定的气源，保证调压精度。
多用途轴流控制阀
多 用 途 轴 流 控 制 阀
罗 恩 ・ 尼 迪 肯 Ｄａ ｉｌ 阀 门 公 司 ｎｅ
Ｒｏ ｎ Ｋ ｅ ｎｎｅ ｄｙ
Ｄａ ｉ ｌ Ｖａ ｖ ｎ ｅ ｌ ｅ Ｃｏ ｐ ｎ Ｉ ｃ ｍ ａ ｙ， ｎ
轴 向 控 制 阀 的 应 用
管路 经 常受 到压 力 猛 升 、 猛
通 常会产 生水 锤 现象 。幸 运 的是 ， 不 论 是 氮 气 加 压 式 还 是 引 导 操 作 式 ， Ｄ ｎ ｏ 阀 门 都 可 以 消 除 由 压 ａｆ ｌ 力 高 峰 所 引 起 的 超 压 ， 而 可 以 解 从 决 这 个 问 题 。 然 后 Ｄ ｎ ｏ 压 力 波 ａｆ ｌ 动 减 轻 阀 开 始 发 挥 作 用 ， 在 ｌＯ Ｏ 毫 秒 以 内 将 过 大 的 压 力 和 流 量 降 下 来 ， 持 管 道 在 最 大 许 可 工 作 压 保
薄 片止 回 阀 。
・
表 就 会 “ 转 ” 使 提 供 给 最 终 用 户 超 ， 的 产 品 总 量 的计 算 发 生 差 错 。在 测 量 仪表 的 下 游 安 装 Ｄ ｎ ｏ反 压 阀 ， ａｆ ｌ 并 将 它 设 定 得 高 于 管 道 中 液 体 的蒸 汽压力 ， 会消除液体 中的蒸汽 。 就 减 压 Ｄａ ｆ 减 压 阀 被 安 装 在 ｎｏ ｌ
贮 油罐 、测 量 设 施 或 运 输 车 装 载 设
减 轻 管 道 压 力 波 动 马 达 操 纵 的 阀 门 （ Ｖ） 的 “ 速 ” 闭 ， ＭＯ 快 关
施 ） 出 口处 ， 以 降 低 主线 管 路 的 的 用
压 力 。这 类 阀 门也 被 用 作 “ 压 级 ” 线
或 紧急切 断 阀 （Ｓ Ｅ Ｄ） 的 关 闭 ， 输 送 泵 跳 闸 或 止 回 阀 的 关 闭 等 都 是 管 路 和 船 舶 终 端 装 载 系 统 中 可 能 发 生的事 件 。 当发生这 类 事 件时 ，
轴流式调节阀工作原理
轴流式调节阀工作原理
轴流式调节阀是一种常见的阀门类型，它主要用于控制流体的流量、压力和温度等参数。
其工作原理基于阀体内的阀芯和阀座之间的相对运动，通过调节阀芯的位置来控制流体的通量。
具体来讲，当轴流式调节阀处于关闭状态时，阀芯与阀座紧密贴合，形成一个封闭的管道。
当需要调节流量时，通过旋转阀芯，使其与阀座之间的间隙逐渐变大，从而让流体流过阀芯和阀座之间的通道。
这样一来，流体的通量就可以被调节和控制。
轴流式调节阀的特点是结构简单，操作方便，可靠性高，适用于多种流体介质和工作条件。
在实际应用中，它被广泛用于石油化工、电力、冶金等领域的流量控制和调节。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴流式控制阀的性能与选用
轴流式（AXIALFLOW）概念和设计应用在阀门上已有100年的历史了，轴流是指存在于阀门内体和外壳之间的，呈流线型并均匀对称的自由流通路径。
目前轴流式控制阀主要应用于水工业、天然气行业、其它液体或气体控制领域，阀门口径从DN50到DN2000mm，压力等级从PN10公斤到PN400公斤，可以配备液动、电动或气动执行机构，也有完全依靠工作介质运行的自力式控制形式，特别是在大口径、高压差以及快速关断等场合使用越来越广泛。
世界著名的专门应用于水行业的轴流式控制阀厂商主要有德国VAG公司、德国ERHARD（现属于TYCO）公司、美国POLYJET（现属于WATTS）公司、美国CLA-VAL公司、以色列INBALL公司。
世界著名的专门应用于天然气行业的轴流式控制阀厂商主要有荷兰MOKVE LD公司、德国RMG（现属于HONEYWELL）公司、美国DANIEL（现属于SP X）公司、美国WELKER公司、美国AMC公司、美国FISHER公司等。
其它利用轴流式设计原理的控制阀厂商还包括德国COAX公司，德国NORE VA公司等。
不论是轴流式止回阀、轴流式减压阀或泄压阀、电磁线圈直接驱动、压缩空气直接驱动或是配备了液动电动或气动执行机构，它们在各个工业现场的表现极其出色，完成了一些其它阀门产品无法完成的调节和控制工作。
比如在天然气输送领域大口径高压差的天然气调节只能使用气动或电动轴流式控制阀，在中国的天然气输送管线上这些使用的产品全部为进口产品，而其他类型产品无法使用，水电站水
轮机旁路阀压差大，流量大，口径大，其它阀门产品无法完成控制工作只能够选用轴流式大口径控制阀，还有电磁和压缩空气直接驱动的轴流式控制阀由于体积紧凑，几乎无压损，开关迅速，在军工和航天领域还有特殊研究领域几乎无其它阀门可及。

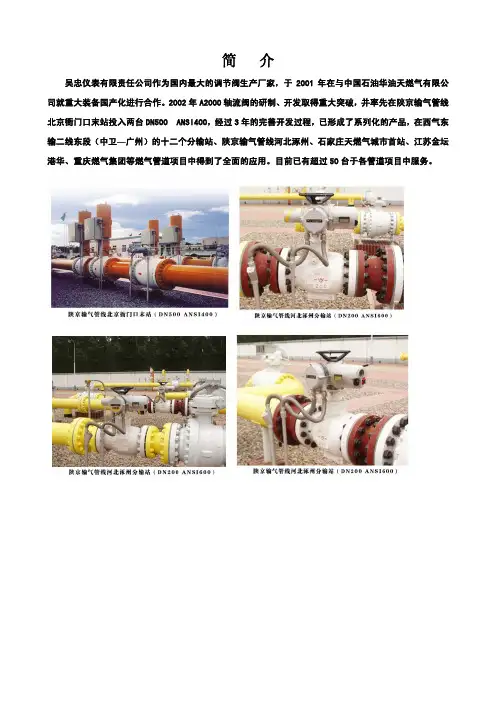

国内研究和开发轴流式控制阀的速度缓慢，最早由吴忠仪表厂于2002年开发出用于天然气控制的轴流式控制阀，2009年苏州纽威阀门有限公司也开发出了轴流式止回阀，但是其他类型和应用的轴流式控制阀还是空白。
