2023年实验六虚拟局域网VLAN实验报告

2023年实验六虚拟局域网VLAN实验报告

实验六虚拟局域网VLAN(一)实验报告一.互换机端口隔离.实验名称互换机端口隔离。

1.实验目的理解Port V lan的配置。

2.实验环节环节1.在未划VLAN前两台PC互相PING可以通。

-lalxi©192.168.2.254 -,级终端文件⑹ 编辑⑻ 查看② 呼叫© 传送① 帮助⑻环节3.两台PC 互相PI NG 不通。

2011-03-31 03:28:43 @5-LINKUPDOWN:Fa0/l changed state2011-03-31 03:28:43 @5-LINKUPDOWN:Fa0/l changed state 2011-03-31 03:28:46 65-CONFIG:Configured from SwitchA(config-if)ttswitch access vlan 10 2011-03-31 03:29:07 65-CONFIG:Configured from Swi tchfi(config-if)ttinterface fastethernet0/15outband outband to down 2011-03-31 03:29:40 Swi tchA(config-if)tt 05-CONFIG:Configured from outband 2011-03-31 2011-03-31 2011-03-31 2011-03-31 03:30:00 03:31:10 03:31:1003:31:37 @5-LINKUPDOWN:Fa0/l @5-LINKUPDOWN:Fa0/2 @5-LINKUPDOHN:Fa0/l @5-LINKUPDOHN:Fa0/2 changed changed changed changed state state state state upup to down to down Swi tchfi(config-i f)Wend2011-03-31 03:32:31 65-CONFIG:Configured from outband Swi tchAHconfigure terminalEnter configuration commands, one per line. End with CNTL/Z. Switchfi(config)Hinterface fastethernet 0/5 2011-03-31 03:33:53 @5-C0NFIG:Configured Swi tchfi(config-if)ttswitch access vlan 10 2011-03-31 03:34:23 65-CONFIG:Configured SwitchA(config-if)Winterface fastethernet I 2011-03-31 03:34:46 @5-C0NFIG:ConfiguredSwitchA(config-ifJttswitch access vlan 20 2011-03-31 03:35:18 05-C0NFIG:Configured Swi tchA(config-if)ttfrom from 0/9from from outband outband outband outband 连接的0:17:自动检测TCP/IPNUM跨互换机实现VLAN。

计算机网络实验报告(虚拟局域网)

计算机网络实验报告(虚拟局域网)

计算机网络实验报告(虚拟局域网)计算机网络技术实验报告学生学号:学生姓名:专业年级:开课学期:指导教师:一.实验名称虚拟局域网二.实验目的1.掌握在一台交换机上配置VLAN的方法2. 掌握跨交换机配置VLAN的方法三.实验任务1.规划VLAN2.配置交换机的VLAN及端口3.测试网络互联结果四.实验环境及工具Catalyst 2950系列交换机若干台,安装有“超级终端”的计算机若干台。

五.实验记录(1)实验任务1实验时间实验内容实验地点实验人在一台交换机上创建VLAN实验步骤 1.建立VLAN(1).进入VLAN配置模式。

在特权模式下输入“vlan database”,进入VLAN配置模式。

(2).创建VLAN。

在VLAN配置模式下输入“vlan vlan 编号[name]”,创建VLAN。

其中,vlan编号为数字,无可缺少,name为可选项。

(3).退出VLAN配置。

在Switch(vlan)#提示符下输入“exit”,退出VLAN配置。

(4).显示设置的VLAN。

在特权模式下输入“show vlan”,显示设置的VLAN信息。

2.将端口加入VLAN(1).进入配置模式。

在特权模式下输入“configure teriminal”,进入配置模式。

(2).配置指定端口。

在配置模式下输入“interface porttypeslot/port(即端口名)”,对指定端口进行配置,其中端口名由“端口类型+插槽号+端口号”三部分组织。

(3).设置端口访问模式。

在端口配置状态下输入“switchport mode access”,定义端口访问模式。

(4).将接口加入到指定VLAN中。

在端口配置状态下输入“switchport access vlan vlan编号”,将端口加入到指定VLAN中。

(5).退出设置输入“end”,退出端口设置状态。

3.验证VLAN设置在特权模式下输入“show vlan”显示不同的VLAN的信息,即switch#show vlan。

实验二 虚拟局域网

实验二  虚拟局域网

实验二 虚拟局域网一、实验目的1.理解Port VLAN 的配置。

2.理解跨交换机之间VLAN 的特点。

二、实验设备S2126G 交换机两台,PC 机三台,直连线四条。

三、技术原理VLAN(Virtual Local Area Network ,虚拟局域网)是指在一个物理网段内,进行逻辑的划分,划分成若干个虚拟局域网。

VLAN 最大的特点是不受物理位置的限制,可以进行灵活的划分。

VLAN 具备了一个物理网段所具备的特性。

相同VLAN 内的主机可以互相直接访问,不同VLAN 的主机之间互相访问必须经路由设备进行转发。

广播数据包只可以在本VLAN 内进行传播,不能传输到其他VLAN 中。

VLAN 主要有以下两种方式:1. Port VLANPort VLAN 是利用交换机的端口进行VLAN 的划分,一个端口只能属于一个VLAN 。

2. Tag VLANTag VLAN 是基于交换机端口的另外一种类型,主要用于实现跨交换机的相同VLAN 内主机之间直接访问,同时对于不同VLAN 的主机进行隔离。

Tag VLAN 遵循了IEEE802.1q 协议的标准。

在利用配置了Tag VLAN 的接口进行数据传输时,需要在数据帧内添加4个字节的802.1q 标签信息,用于标识该数据帧属于哪个VLAN ,以便对端交换机接收到数据帧后进行准确的过滤。

四、实验步骤1.首先进行交换机端口隔离实验。

按图2-1将两台PC 机连接到交换机Switch 相应端口。

另外一台PC 用于配置交换机(图中未画出)。

图2-12.在未划分VLAN 前两台PC 互相可以ping 通。

下面创建VLAN 。

switch>enable !进入特权模式switch#configure terminal !进入全局配置模式switch(config)#vlan 10 !创建vlan 10switch(config-vlan)#name test10 !将vlan 10命名为test10switch(config-vlan)#exitswitch(config)#vlan 20 !创建vlan 20Switch PC1 192.168.0.10/24 F0/5 F0/15 VLAN 20VLAN 10 PC2 192.168.0.20/24switch(config-vlan)#name test20 !将vlan 10命名为test20switch(config-vlan)#endswitch#show vlan !查看已配置的VLAN 信息3.依次输入以下命令,将端口分配到VLAN 。

实验三 虚拟局域网配置

实验三 虚拟局域网配置

实验三虚拟局域网配置在当今数字化的时代,网络技术的发展日新月异,虚拟局域网(VLAN)作为一种重要的网络技术,在提高网络性能、增强安全性和简化管理方面发挥着关键作用。

本次实验的主要目的就是深入了解并掌握虚拟局域网的配置方法,通过实际操作来感受其在网络架构中的应用和优势。

一、实验背景与目的随着企业规模的不断扩大和网络应用的日益复杂,传统的局域网架构已经难以满足需求。

不同部门之间的网络访问需求各异,对安全性和性能的要求也不尽相同。

虚拟局域网技术的出现,为解决这些问题提供了有效的手段。

本次实验的目的在于:1、理解虚拟局域网的工作原理和概念,包括 VLAN 的划分方式、VLAN 间的通信机制等。

2、掌握在交换机上进行虚拟局域网配置的具体步骤和命令。

3、观察并分析虚拟局域网配置对网络性能和安全性的影响。

4、培养解决实际网络问题的能力,提高网络管理的技能水平。

二、实验设备与环境本次实验所需的设备包括:1、若干台支持 VLAN 功能的交换机,如 Cisco、Huawei 等品牌。

2、若干台计算机,用于连接到交换机进行测试和验证。

3、网络线缆若干,用于连接设备。

实验环境搭建在一个局域网内,确保所有设备能够正常通信,并为每台设备分配了相应的 IP 地址。

三、实验原理虚拟局域网(VLAN)是一种将局域网内的设备逻辑地划分成不同网段的技术。

通过 VLAN 的划分,可以将一个物理的局域网在逻辑上划分成多个不同的广播域,从而有效地控制广播风暴的传播范围,提高网络的性能和安全性。

VLAN 的划分方式有多种,常见的有基于端口的划分、基于 MAC 地址的划分、基于网络层协议的划分等。

在本次实验中,我们主要采用基于端口的划分方式,即将交换机的不同端口划分到不同的 VLAN 中。

VLAN 间的通信需要通过三层设备(如路由器或三层交换机)来实现。

在配置 VLAN 时,需要为每个 VLAN 分配一个 VLAN ID,并设置相应的端口模式(如 Access 端口和 Trunk 端口)。

虚拟局域网实验报告

虚拟局域网实验报告

实验报告课程名称计算机网络基础实验项目局域网专业班级姓名学号指导教师成绩日期虚拟局域网VLAN第一部分:交换机端口隔离【实验名称】交换机端口隔离.【实验目的】理解Port Vlan的配置.【实现功能】通过PORT VLAN实现本交换机端口隔离. (通过虚拟局域网技术可以隔离网络风暴,提高网络的性能,降低无用的网络开销。

并能提高网络的安全性,保密性。

)【实现拓扑】【实验步骤】步骤1.在未划VLAN前任两台PC互相PING可以通.switch#configure terminal !进入交换机全局配置模式switch(config)#vlan 10 !创建VLAN10switch(config-vlan)#name test10 !将其命名为test10 switch(config-vlan)#exit !退出VLAN 10switch(config)#vlan 20 !创建VLAN 20switch(config-vlan)#name test20 !将其命名为test 20 switch(config)#vlan 30 !创建VLAN 20switch(config-vlan)#name test30 !将其命名为test 30 验证测试switch#show vlan10 test10 active20 test20 active30 test30 active步骤2.将接口分配到VLAN.switch(config)#interface fa0/1switch(config)#switch mode accessswitch(config-if)#switch access vlan 10switch(config-if)#exitswitch(config)#interface fa 0/3switch(config)#switch mode accessswitch(config-if)#switch access vlan 20switch(config)#interface fa 0/2switch(config)#switch mode accessswitch(config-if)#switch access vlan 30步骤3.测试任两台PC互相PING不通.验证测试switchA#show vlan10 test10 active Fa0/120 test20 active Fa0/330 test30 active Fa0/2第二部分:跨交换机实现VLAN【实验名称】跨交换机实现VLAN.【实验目的】理解VLAN如何跨交换机实现.【实现功能】使在同一VLAN里的计算机系统能快乐交换机进行相互通信,而在不同VLAN 里的计算机系统不能进行相互通信.【实验拓扑】【实验步骤】步骤1.在交换机Switch0上创建VLAN10,并将0/1端口划分到VLAN 10 中.Switch#configure terminalSwitch(config)#vlan 10Switch(config-vlan)#name salesSwitch(config-vlan)#exitSwitch(config)#interface fa 0/1 !进入接口配置模式。

实验六 虚拟局域网VLAN(一)实验报告

实验六 虚拟局域网VLAN(一)实验报告

实验六虚拟局域网VLAN(一)实验陈说之阿布丰
王创作
二.交换机端口隔离
1.实验名称
交换机端口隔离.
2.实验目的
理解Port Vlan的配置.
3.实验步伐
步伐1. 在未划VLAN前两台PC互相PING可以通.
步伐2. 将接口分配到VLAN.
步伐3. 两台PC互相PING欠亨.
三.跨交换机实现VLAN
1.实验名称
跨交换机实现VLAN.
2.实验目的
理解VLAN如何挂交换机实现.
3.实验步伐
步伐1. 在交换机SwitchA上创立Vlan 10,并将0/5端口划分到Vlan 10中.
步伐2. 在交换机SwitchA上创立Vlan 20,并将0/15端口划分到Vlan 20中.
步伐3. 在交换机SwitchA上将与SwitchB相连的端口(假设为0/24端口)界说为tagvlan模式.
步伐4. 在交换机SwitchB上创立Vlan 10,并将0/5端口划分到Vlan 10中.
步伐5. 在交换机SwitchB上将与SwitchA相连的端口(假设为0/24端口)界说为tagvlan模式.
步伐6. 验证PC1与PC3能互相通信,但PC2与PC3不能互相通信.
四.实验总结
本次试验分为两个试验.交换机端口隔离以及跨交换机实现VLAN.
通过试验中实际的把持,形象的理解了Port Vlan的配置和理解VLAN如何挂交换机实现.实验一通过划分Port Vlan实现交换端口隔离,实验二在同一Vlan里的计算系统能跨交换机进行相互通信,而在分歧Vlan里的计算机系统不能进行相互通信,需要注意的是,两台交换机之间相连的端口应该设置为tag vlan模式.。

实验5:虚拟局域网(VLAN)实验

实验5:虚拟局域网(VLAN)实验

实验五虚拟局域网(VLAN)实验一实验拓扑图虚拟局域网(VLAN)实验拓扑图如下图所示。

二实验内容(1)分别把交换机命名为SWA,SWB。

(2)划分虚拟局域网vlan,井静态地把端口划分到vlan中。

第一,使用两种方法划分vlan。

在全局模式下划分vlan:使用这种方法在SWA交换机上创建三个vlan,分别为:vlan2,vlan3和vlan4,vlan名称可任意定义。

进入vlan database划分vlan:使用这种方法在SWB交换机上创建三个vlan,分别为:vlan2,vlan3和vlan4,vlan名称可任意定义。

第二,按下面的要求把端口静态地划分到vlan啦。

把SWA交换机上的F0/5端口划分到vlan2,F0/6端口划分到vlan3,F0/7端口划分到vlan4里面。

把SWB交换机上的F0/5端口划分到vlan2,F0/6端口划分到vlan3,F0/7端口划分到vlan4里面。

第三,删除vlan信息。

●在SWA交换机上删除vlan2,vlan3信息。

●在SWB交换机上删除vlan2,vlan3信息。

三实验步骤交换机的基本配置:分别把交换机命名为SWA,SWB。

1. SWA的基本配置SWA的基本配置,如下图所示:说明:由于Telnet的需要,交换机己事先对vlan1配置了管理IP地址:10.10.X.254,期中X为组号。

2.SWB的基本配置SWB的基本配置,如下图所示:在进行下面的配置之前,我们可以先测试主机之间的通信情况,发现PC1,PC2,PC3,PC4,PC5,PC6都是互通的。

3.划分vlan和静态地把端口划分到vlan中(1)划分vlanSWA的配置SWB的配置(2)把端口静态地划分到valn中SWA的配置SWB的配置4.查看配置在SWA中运行showv lan或者show vlan brief,会显示vlan配置信息:在SWB中运行show vlan,会显示路由配置信息5.实测VLAN接下来测试一下:我们会发现PCl,PC2,PC3之间都不能互通了,而PC4,PCS,PC6也是不能互通。

虚拟局域网实验报告

虚拟局域网实验报告

虚拟局域网实验报告虚拟局域网实验报告引言:虚拟局域网(Virtual Local Area Network,简称VLAN)是一种将物理上分散的设备通过逻辑上的划分组合成一个逻辑上的局域网的技术。

本实验旨在通过构建虚拟局域网,探索VLAN的原理和应用。

一、实验背景在传统的局域网中,设备之间的通信是基于物理连接的。

然而,当网络规模庞大,设备数量众多时,传统的物理连接方式会带来一系列的问题,如网络拓扑复杂、管理困难等。

而VLAN技术的出现,为网络的管理和维护带来了极大的便利。

二、实验目的本实验的主要目的是:1. 了解VLAN的基本原理和工作机制;2. 掌握VLAN的配置方法;3. 实践VLAN在实际网络环境中的应用。

三、实验环境本次实验所需的硬件和软件环境如下:1. 交换机:使用支持VLAN功能的交换机;2. 计算机:至少两台计算机,作为VLAN的终端设备;3. 虚拟机软件:如VMware Workstation等。

四、实验步骤1. 确定网络拓扑结构:根据实验要求和设备数量,设计合理的网络拓扑结构,包括交换机和终端设备的连接方式。

2. 配置交换机:登录交换机的管理界面,创建VLAN,并将端口划分到相应的VLAN中。

3. 配置终端设备:根据实验需要,配置终端设备的IP地址、子网掩码和网关等信息。

4. 测试连通性:通过ping命令或其他网络测试工具,测试不同VLAN中的设备之间的连通性。

5. 配置VLAN间的互通:根据实验需求,配置交换机的端口间互通,实现不同VLAN之间的通信。

五、实验结果与分析经过以上步骤的实验操作,我们成功地构建了一个虚拟局域网。

通过测试连通性,可以发现不同VLAN中的设备可以相互通信,但不同VLAN之间的设备无法直接通信。

这是因为交换机默认情况下会对不同VLAN的数据进行隔离,需要进一步配置端口间的互通。

六、实验总结通过本次实验,我们深入了解了虚拟局域网的原理和应用。

VLAN技术的出现,使得网络管理和维护更加灵活和高效。

计算机网络实验报告虚拟局域网综合实验

计算机网络实验报告虚拟局域网综合实验

千里之行,始于足下。

计算机网络实验报告虚拟局域网综合实验计算机网络实验报告:虚拟局域网综合实验摘要:本次实验通过搭建虚拟局域网(VLAN),来深入理解并实践计算机网络中的虚拟局域网技术。

通过在网络设备中进行必要的配置,实现虚拟局域网的创建和通信,并通过对实验结果的分析和总结,进一步加深了对计算机网络中虚拟局域网技术的理解。

一、实验目的:通过本次实验,我们的主要目标是学习和掌握虚拟局域网(Virtual Local Area Network,VLAN)技术,并通过实际操作来加深对该技术的理解和掌握。

二、实验环境:1. 硬件环境:实验室中提供的计算机及网络设备。

2. 软件环境:Windows操作系统,网络设备的管理软件。

三、实验原理:虚拟局域网(VLAN)是将一个物理的局域网分割成多个逻辑上的局域网,不同的虚拟局域网之间可以进行互联,并且可以实现不同虚拟局域网之间的隔离。

VLAN的关键技术是虚拟局域网间的通信,其实现方式主要有端口隔离和交换机扩展两种方式。

端口隔离是将交换机上每个端口与一个虚拟局域网进行关联,实现不同虚拟局域网之间的隔离。

而交换机扩展则是将同一个虚拟局域网的所有交换机通过某种方式进行扩展,让不同交换机上的同一个虚拟局域网的主机能够互通。

第1页/共3页锲而不舍,金石可镂。

四、实验步骤:1. 连接网络设备:将计算机与交换机通过网线连接,保证计算机与交换机之间可以正常通信。

2. 配置交换机:通过网络设备管理软件登录交换机,并进行必要的配置。

我们在实验中使用了两个交换机,交换机1和交换机2,分别负责管理两个不同的虚拟局域网。

3. 创建虚拟局域网:在交换机1上创建一个名为VLAN1的虚拟局域网,在交换机2上创建一个名为VLAN2的虚拟局域网。

4. 配置虚拟局域网内主机的IP地址:在每个虚拟局域网中,为主机分配不同的IP地址。

5. 测试虚拟局域网的通信:通过ping命令测试不同虚拟局域网中的主机是否能够相互通信。

《计算机网络》实验四 虚拟网络(好)

《计算机网络》实验四 虚拟网络(好)

成绩:教师评语指导教师签名:批阅日期:一、实验目的及要求实验目的掌握创建VLAN相关命令,理解Port Vlan的配置,理解Vlan如何跨交换机实现。

二、实验原理实验原理虚拟局域网(VLAN)是将一组物理上彼此分开的用户和服务器逻辑地分成工作群组,这样的逻辑划分与物理位置无关。

使用同一VLAN里的计算机系统能跨交换机进行相互通信,而在不同VLAN 里的计算机系统不能进行相互通信。

本实验分别在同一个交换机上创建VLAN和跨交换机实现VLAN。

三、实验软硬件环境S2126G交换机(2台)及配置网络环境的计算机系统多台。

四、实验内容与步骤1.在一个交换机上创建VLAN(1)在未划VLAN前两台PC互相ping可以通。

创建VLAN:switch#configure terminal !过入交换机全局配置模式。

switch(config)# vlan 10 !创建vlan 10。

switch(config-vlan)# name test10 !将vlan 10命名为test 10。

switch(config)# vlan 20 !创建vlan 20 。

switch(config-vlan)# name test20 !将vlan 20命名为test 20。

验证测试switch#show vlanVLAN Name Status Ports1d efault active Fa0/1,Fa0/2,Fa0/3Fa0/4,Fa0/5,Fa0/6Fa0/7,Fa0/8,Fa0/9Fa0/10,Fa0/11,Fa0/12Fa0/13,Fa0/14,Fa0/15Fa0/16,Fa0/17,Fa0/18Fa0/19,Fa0/20,Fa0/21Fa0/22,Fa0/23,Fa0/2410 test10 active20 test20 active(2)将接口分配到VLAN。

Switch (config-if) # interface fastethernet 0/5 !进入fastethernet0/5的接口配置模式。

虚拟局域网实验

虚拟局域网实验

虚拟局域网实验在计算机网络领域,虚拟局域网(Virtual Local Area Network,简称VLAN)是一种通过软件配置来划分不同广播域的技术,它允许网络管理员将一个物理局域网划分为多个逻辑局域网。

这样的划分可以基于多种标准,如端口、MAC地址、IP地址或协议类型等。

下面将详细介绍虚拟局域网实验的步骤和配置。

首先,我们需要准备实验环境。

通常,这包括至少两台交换机和若干台计算机。

交换机需要支持VLAN功能,计算机则用于模拟不同的网络设备。

1. 连接设备:将所有计算机通过以太网线连接到交换机的端口上。

确保所有设备都已正确连接并且电源开启。

2. 配置交换机:登录到交换机的管理界面。

这通常通过控制台线、Telnet或SSH等方式实现。

在交换机上,我们需要创建VLAN并将其分配给相应的端口。

3. 创建VLAN:在交换机的配置模式下,使用VLAN数据库命令创建新的VLAN。

例如,使用命令`vlan 10`来创建编号为10的VLAN。

4. 命名VLAN:为创建的VLAN分配一个名称,以便更容易识别和管理。

例如,使用命令`name Sales`为VLAN 10命名。

5. 将端口分配给VLAN:将交换机的端口分配给创建的VLAN。

例如,使用命令`interface range fastEthernet 0/1 - 0/5`选择端口范围,然后使用`switchport mode access`设置端口模式为访问模式,最后使用`switchport access vlan 10`将这些端口分配给VLAN 10。

6. 配置计算机:在连接到VLAN端口的计算机上,配置相应的网络参数,如IP地址和子网掩码,确保它们与VLAN的配置相匹配。

7. 测试连接:在计算机上使用Ping命令测试网络连接。

例如,从一台计算机Ping另一台计算机,以验证VLAN配置是否正确。

8. 验证VLAN配置:在交换机上使用`show vlan brief`命令查看VLAN 的详细信息,包括VLAN的名称、状态和成员端口。

实验六 虚拟局域网VLAN(一)实验报告

实验六 虚拟局域网VLAN(一)实验报告

实验六虚拟局域网VLAN(一)实验报告
一.交换机端口隔离
1.实验名称
交换机端口隔离。

2.实验目的
理解Port Vlan的配置。

3.实验步骤
步骤1. 在未划VLAN前两台PC互相PING可以通。

步骤2. 将接口分配到VLAN。

步骤3. 两台PC互相PING不通。

二.跨交换机实现VLAN
1.实验名称
跨交换机实现VLAN。

2.实验目的
理解VLAN如何挂交换机实现。

3.实验步骤
步骤1. 在交换机SwitchA上创建Vlan 10,并将0/5端口划分到Vlan 10中。

步骤2. 在交换机SwitchA上创建Vlan 20,并将0/15端口划分到Vlan 20中。

模式。

步骤4. 在交换机SwitchB上创建Vlan 10,并将0/5端口划分到Vlan 10中。

模式。

步骤6. 验证PC1与PC3能互相通信,但PC2与PC3不能互相通信。

本次试验分为两个试验。

交换机端口隔离以及跨交换机实现VLAN。

通过试验中实际的操作,形象的理解了Port Vlan的配置和理解VLAN如何挂交换机实现。

实验一通过划分Port Vlan实现交换端口隔离,实验二在同一Vlan里的计算系统能跨交换机进行相互通信,而在不同Vlan里的计算机系统不能进行相互通信,需要注意的是,两
台交换机之间相连的端口应该设置为tag vlan模式。

【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注,我们将会做得更好】。

计算机网络实验二虚拟局域网

计算机网络实验二虚拟局域网

实验二虚拟局域网实验2.1一、实验目的理解Port Vian 的配置。

二、实验内容通过划分PORT VLAN 实现本交换端口隔离。

三、实验拓扑四、实验设备S2126G (1 台)五、实验步骤第一步:在未划 VLAN 前两台PC 互相ping 可以通。

第二步:创建VLAN 。

Switch#co nfigure termi nai !进入交换机全局配置模式。

Switch(config)# vian 1O !创建 vian 1O 。

Switch(config-vlan)# name test1O !将 Vian 1O 命名为 Switch(config)# vian 2O !创建 vian 2O 。

Switch(config-vlan)# name test2O !将 Vian 2O 命名为 第三步:将接口分配到 VLAN 。

Switch(co nfig)# in terface fastethernet O/5 !进入 fastethernet O/5 的接口配置模式。

Switch(config-if)# switch access vian 1O !将 fastethernet O/5 端口加入 vian1O 中。

Switch(co nfig)# in terface fastethernet O/15 !进入 fastethernet O/15 的接口配置模式。

Switch(config-if)# switch access vian 2O !将 fastethernet O/15 端口加入 via n 2O 中。

第四步:两台PC 互相ping 不通。

验证测试:Switch#show via n VLAN Name Status P orts1 default active FaO/1 ,FaO/2 ,FaO/3 FaO/4 ,FaO/6 ,FaO/7 FaO/8 ,FaO/9 ,FaO/1O FaO/11,FaO/12,FaO/13 FaO/14,FaO/16,FaO/17PC1testIO 。

实验4.3-虚拟局域网(VLAN)的配置-(写报告)

实验4.3-虚拟局域网(VLAN)的配置-(写报告)

实验 4.3-虚拟局域网(VLAN)的配置-(写报告)实验4.3:虚拟局域网(VLAN)的配置实验目的如果一个局域网的规模较大,就很容易发生广播风暴;局域网内的计算机通常都能互相访问,增大了安全隐患。

虚拟局域网技术可以在交换式网络基础上,根据网络上的终端设备属性划分成逻辑工作组,使各逻辑工作组在一定程度上进行隔离。

本实验是对一台交换机上的四个端口进行配置,分别划分到两个VLAN,将四台计算机配置到两个逻辑工作组中。

通过本实验,理解虚拟局域网技术的原理,并掌握基于端口划分VLAN的配置命令。

实验环境运行Windows 2000/2003 Server/XP操作系统的PC机1台;Packet Tracer 5.3网络仿真软件1套;仿真设备CISCO 2960交换机1台、PC机4台、连接线路若干。

实验步骤步骤1 用Packet Tracer 5.3构建网络拓扑启动Packet Tracer 5.3,添加1台CISCO 2960交换机、4台PC机。

用直连线将PC0-PC3计算机分别连接到交换机的Fastethernet 0/1-0/4端口上。

网络拓扑图如下图4-25所示。

299图4-25 虚拟局域网配置拓扑图步骤2 配置PC机的IP地址、子网掩码鼠标点击网络拓扑图上的PC0,出现PC0的配置窗口,点击Desktop,点击IP Configuration,配置IP地址和子网掩码如下图4-26所示。

300图4-26 PC0的IP地址配置在拓扑图上分别点击另外三台计算机,分别配置IP地址和子网掩码,它们的IP地址分别配置为192.168.1.2,192.168.1.3,192.168.1.4,子网掩码均设为255.255.255.0,默认网关和DNS服务器不设置。

步骤3 查询默认VLAN,并检验四台计算机的连通性鼠标点击交换机Switch0,输入enable命令进入特权模式,然后输入show vlan查询VLAN,如下图4-27所示。

实验一 构建虚拟局域网

实验一 构建虚拟局域网

实验一构建虚拟局域网一、实验目的1.网网络安全测试座准备2.网络安全实验可能对系统具有一定的破坏性,虚拟局域网可以保护物理主机和网络的安全。

3.可以实现一台主机上同时运行多个操作系统,以及一些其他的操作功能。

二、实验要求1.准备两台装有Windows xp操作系统的台式机。

2.提前做好虚拟局域网“预习”或对有关内容进行一些了解。

三、实验内容及步骤SoftEther是一个免费的虚拟网卡软件,能够模拟以太网卡的工作顺序,并能模拟HUB功能。

Step1:双击SoftEthernet安装文件HA-SoftEther-CHX.exe,出现如图1所示窗口,一直单击下一步。

图1Step2:在图2中选择选择简体中文。

图2Step3:在图3中复选第一项,如果是总部服务器必须复选第二项,其他分支机构服务器没有必要安装第二项。

单击“安装”。

图3Step4:出现图4窗口表明虚拟网卡已经安装成功,在“控制面板”下的“网络连接”已多出一个断开的名为“SoftEther Virtual LAN Connection”的连接。

单击“SoftEther虚拟网卡核心服务”中的“开始”按钮启动虚拟网卡核心服务。

如果是总部服务器,还要再启动“SoftEther 虚拟HUB服务”。

单击“退出Soft ether设置”。

(此步也可以在以后重新设置)。

图4Step5:SoftEher安装完成之后要进行“虚拟HUB”的设置(仅总部服务器需要)。

单击桌面“开始”—“所有程序”—“SoftEther”—“SoftEther虚拟HUB 管理器”,出现如图5所示窗口。

此处默认连接到本地计算机Localhost,当然,也可输入远程IP地址如:202.98.168.10。

单击“连接”。

图5Step6:之后进入“1—用户管理”中,执行“2—创建新用户”,输入用户名:user和密码,如图6,之后一路狂敲回车键,如图7。

图6图7Step7:退出虚拟HUB设置,双击桌面上“SOFTETHER连接管理器”图标,打开虚拟网卡连接配置窗口。

虚拟局域网综合实验

虚拟局域网综合实验

虚拟局域网综合实验实验三虚拟局域网(VLAN)综合实验一、实验目的综合应用所学计算机网络知识,完成一个虚拟局域网(VLAN)创建、配置和测试,使学生较全面的掌握和了解虚拟局域网。

二、实验设备本实验中每一实验组配置的实验设备如下:5类UTP双绞线5根,PC机4台(已配置好网卡和安装好Windows XP操作系统)交换机Cisco2950 1台、交换机Cisco3560 1台。

三、实验要求(1)实验任务①掌握VLAN 的创建和配置。

②掌握VTP的配置。

③组建一个虚拟局域网,并对网络进行测试。

(2)实验预习①了解虚拟局域网络的相关知识,以及实验中使用的设备。

②预习本实验指导书,熟悉Cisco交换机配置命令和实验步骤。

(3)实验报告①画出实验网络拓扑图②填写以下虚拟局域网规划表格。

③写出实验中配置交换机的命令序列及相关注释④结合实验中遇到的问题,谈谈本人的收获与体会。

四、实验虚拟网拓扑本实验的网络拓扑及规划都在图中,注意和后面的实验配置命令相参照。

五、实验步骤(1)用一根网线连接两台交换机,2950的Fa0/6到3560的Fa0/2 (2)用实验组中的一台PC登录到交换机(3)配置命令①配置trunk。

登录到交换机3560S3560-15(config)# interface fa0/2S3560-15(config-if)# switchport trunk encapsulation dot1qS3560-15(config-if)# switchport mode trunk登录到交换机2950S2950-15(config)# interface fa0/6S2950-15(config-if)# switchport mode trunk注意:Cisco 2950不支持switchport trunk encapsulation dot1q 命令,dot1q 为2950 的默认trunk封装。

虚拟局域网实验报告

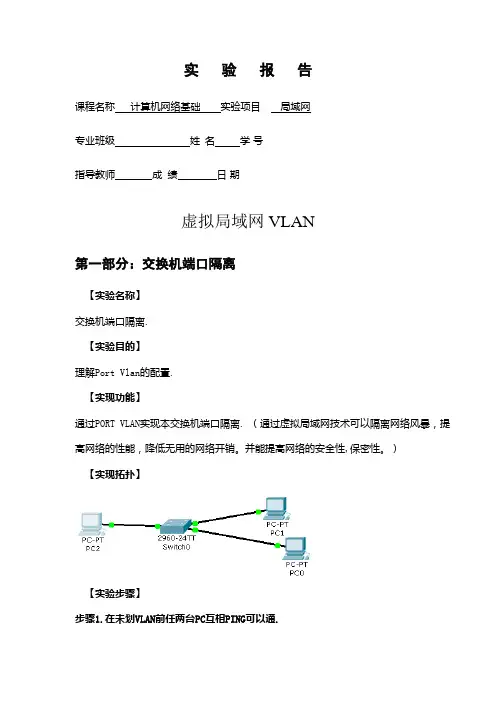

虚拟局域网实验报告

#### 一、实验目的1. 理解虚拟局域网(VLAN)的基本概念和作用。

2. 掌握VLAN的配置方法,包括VLAN的创建、端口划分、VLAN间路由配置等。

3. 熟悉VLAN在提高网络安全性、优化网络性能方面的应用。

#### 二、实验环境1. 设备:两台三层交换机(如华为S5700)、一台路由器、若干台PC机。

2. 软件:Packet Tracer仿真软件。

#### 三、实验步骤##### 步骤一:创建VLAN1. 进入第一台三层交换机的系统视图。

2. 使用以下命令创建VLAN 10和VLAN 20:```system-viewvlan 10name VLAN10vlan 20name VLAN20```##### 步骤二:端口划分1. 将连接到第一台交换机的PC机分配到VLAN 10,将连接到第二台交换机的PC 机分配到VLAN 20。

```interface GigabitEthernet0/0/1port link-type accessport default vlan 10``````interface GigabitEthernet0/0/2port link-type accessport default vlan 20```##### 步骤三:配置VLAN间路由1. 在路由器上配置VLAN间路由,实现VLAN 10和VLAN 20之间的通信。

```ip route 10.0.0.0 255.255.255.0 192.168.1.2ip route 20.0.0.0 255.255.255.0 192.168.2.2```##### 步骤四:测试VLAN间通信1. 在VLAN 10的PC上ping VLAN 20的PC,观察是否能够成功通信。

```ping 192.168.2.2```2. 在VLAN 20的PC上ping VLAN 10的PC,观察是否能够成功通信。

```ping 192.168.1.2```#### 四、实验结果与分析##### 结果1. 成功创建VLAN 10和VLAN 20。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

实验三虚拟局域网(VLAN)综合实验一、实验目的
综合应用所学计算机网络知识,完成一个虚拟局域网(VLAN)创建、配置和测试,使学生较全面的掌握和了解虚拟局域网。

二、实验设备
本实验中每一实验组配置的实验设备如下:
5类UTP双绞线5根,
PC机4台(已配置好网卡和安装好Windows XP操作系统)
交换机Cisco2950 1台、交换机Cisco3560 1台。

三、实验要求
(1)实验任务
①掌握VLAN 的创建和配置。

②掌握VTP的配置。

③组建一个虚拟局域网,并对网络进行测试。

(2)实验预习
①了解虚拟局域网络的相关知识,以及实验中使用的设备。

②预习本实验指导书,熟悉Cisco交换机配置命令和实验步骤。

(3)实验报告
①画出实验网络拓扑图
②填写以下虚拟局域网规划表格。

③写出实验中配置交换机的命令序列及相关注释
④结合实验中遇到的问题,谈谈本人的收获与体会。

四、实验虚拟网拓扑
本实验的网络拓扑及规划都在图中,注意和后面的实验配置命令相参照。

五、实验步骤
(1)用一根网线连接两台交换机,2950的
Fa0/6到3560的Fa0/2 (2)用实验组中的一台PC 登录到交换机 (3)配置命令
① 配置trunk 。

登录到交换机3560
S3560-15(config)# interface fa0/2
S3560-15(config-if)# switchport trunk encapsulation dot1q S3560-15(config-if)# switchport mode trunk
登录到交换机2950
S2950-15(config)# interface fa0/6
S2950-15(config-if)# switchport mode trunk
注意:Cisco 2950不支持switchport trunk encapsulation dot1q 命令,dot1q 为2950 的默认trunk封装。

②在3560和2950上设置VTP 参数
将3560 配置为VTP server,将2950配置为VTPclient。

登录到交换机3560
S3560-15# vlan database
S3560-15(vlan)# vtp domain ncdx
S3560-15(vlan)# vtp password cisco
S3560-15(vlan)# vtp server
S3560-15(vlan)# exit
登录到交换机2950
S2950-15# vlan database
S2950-15(vlan)# vtp domain ncdx
S2950-15(vlan)# vtp password cisco
S2950-15(vlan)# vtp client
S2950-15(vlan)# exit
注意:两台交换机的domain和password必须一样,否则trunk无法联通。

在配置的过程中可以在特权模式下(#),用命令show run ,show vlan ,show vtp status,察看配置前后交换机的状态。

③在Server交换机3560上创建VLAN。

登录到交换机3560
S3560-15# vlan database
S3560-15(vlan)# vlan 2 name W1
S3560-15(vlan)# vlan 3 name W2
S3560-15(vlan)# exit
注意:交换机出厂时已设置了几个缺省的VLAN,例如VLAN 1,出厂时已将所有的以太网口划入VLAN 1。

新创建的VLAN不要同缺省的VLAN编号冲突。

建议在配置前,先用命令show vlan查看。

④将3560的fa0/7、 2950的fa0/7加入VLAN 2
将3560的fa0/8、 2950的fa0/8加入VLAN 3。

登录到交换机3560
S3560-15(config)# interface fa0/7
S3560-15(config-if)# switchport mode access
S3560-15(config-if)# switchport access vlan 2
S3560-15(config-if)# exit
S3560-15(config)# interface fa0/8
S3560-15(config-if)# switchport mode access
S3560-15(config-if)# switchport access vlan 3
S3560-15 config-if)# exit
登录到交换机2950
S2950-15(config)# interface fa0/7
S2950-15(config-if)# switchport mode access
S2950-15(config-if)# switchport access vlan 2
S2950-15(config-if)# exit
S2950-15(config)# interface fa0/8
S2950-15(config-if)# switchport mode access
S2950-15(config-if)# switchport access vlan 3
S2950-15(config-if)# exit
(4)测试
①将实验组的四台PC,分别接入两台交换机刚才已配置了VLAN的四个端口;
②按前面拓扑图中的IP地址,为各台PC设置IP地址。

由于实验环境的PC中有两块网卡,注意是为本地连接2,尚未配置IP的网卡设置地址;
③实验组内接入同一VLAN的机器相互Ping,查看结果;实验组内接入不同VLAN的机器相互Ping,查看结果。

六、实验总结
通过本次实验我学会了配置trunk,本实验值得注意的是两台交换机的domain 和password必须一样,否则trunk无法联通,通过此次实验我又学到了很多知识。
