5.1螺旋桨,基础知识
螺旋桨
螺旋桨是指靠桨叶在空气中旋转将发动机转动功率转化为推进力的装置或有两个或较多的叶与毂相连,叶的向后一面为螺旋面或近似于螺旋面的一种船用推进器。
螺旋桨分为很多种,应用也十分广泛,如飞机、轮船等。
1、古代的车轮,即欧洲所谓“桨轮”,配合蒸汽机,将原来桨轮的一列直叶板斜装于一个转毂上。
构成了螺旋桨的雏型;2、古代的风车,随风转动可以输出扭矩,反之,在水中,输入扭矩转动风车,水中风车就有可能推动船运动;3、在当时,已经使用了好几个世纪的阿基米德螺旋泵,它能在水平或垂直方向提水,螺旋式结构能打水这一事实,作为推进器是重要的启迪。
伟大的英国科学家虎克在1683年成功地采用了风力测速计的原理来计量水流量,于此同时,他提出了新的推进器——推进船舶,为船舶推进器作出了重大贡献。
船用螺旋桨的发展1752年,瑞士物理学家白努利第一次提出了螺旋桨比在它以前存在的各种推进器优越的报告,他设计了具有双导程螺旋的推进器,安装在船尾舵的前方。
1764年,瑞士数学家欧拉研究了能代替帆的其它推进器,如桨轮(明轮)。
喷水,也包括了螺旋桨。
潜水器和潜艇在水面下活动,传统的桨、帆无法应用,笨重庞大的明轮也难适应。
于是第一个手动螺旋桨,不是用在船上,而是作为潜水器的推进工具。
蒸汽机问世,为船舶推进器提供了新的良好动力,推进器顺应蒸汽机的发展,成为船舶推进的最新课题。
第一个实验动力驱动螺旋桨的是美国人斯蒂芬,他在1804年建造了一艘7.6米长的小船,用蒸汽机直接驱动,在哈得逊河上做第一次实验航行,实验中发现发动机不行,于是换上瓦特蒸汽机,实验航速是4节,最高航速曾达到8节。
斯蒂芬螺旋桨有4个风车式桨叶,它锻制而成,和普通风车比较它增加了叶片的径向宽度,为在实验中能选择螺距与转速的较好配合,桨叶做成螺距可以调节的结构。
在哈得逊河上两个星期的试验航行中,螺旋桨改变了几个螺距值,但是实验的结果都不理想,性能远不及明轮。
这次实验使他明白,在蒸汽机这样低速的条件下,明轮的优越性得到了充分发挥,它的推进效率高于螺旋桨是必然的结论。
船舶螺旋桨知识
桨叶面积与螺旋桨旋转面积(πR2)的比值。它的影响与桨叶数目的影响相似。随实度增加拉力系数和功率系数增大。
桨叶角(β)
桨叶角随半径变化,其变化规律是影响桨工作性能最主要的因素。习惯上以70%直径处桨叶角值为该桨桨叶角的名称值。螺距:它是桨叶角的另一种表示方法。图1—1—22是各种意义的螺矩与桨叶角的关系。
理论螺矩(HT)
设计螺旋桨时必须考虑空气流过螺旋桨时速度增加,流过螺旋桨旋转平面的气流速度大于飞行速度。因而螺旋桨相对空气而言所前进的距离一理论螺矩将大于实际螺矩。
螺旋桨效率解说一、工作原理可以把螺旋桨看成是一个一面旋转一面前进的机翼进行讨论。流经桨叶各剖面的气流由沿旋转轴方向的前进速度和旋转产生的切线速度合成。在螺旋桨半径r1和r2(r1<r2)两处各取极小一段,讨论桨叶上的气流情况。V—轴向速度;n—螺旋桨转速;φ—气流角,即气流与螺旋桨旋转平面夹角;α—桨叶剖面迎角;β—桨叶角,即桨叶剖面弦线与旋转平面夹角。显而易见β=α+φ。空气流过桨叶各小段时产生气动力,阻力ΔD和升力ΔL,合成后总空气动力为ΔR。ΔR沿飞行方向的分力为拉力ΔT,与旋螺桨旋转方向相反的力ΔP阻止螺旋桨转动。将整个桨叶上各小段的拉力和阻止旋转的力相加,形成该螺旋桨的拉力和阻止螺旋桨转动的力矩。从以上还可以看出。必须使螺旋桨各剖面在升阻比较大的迎角工作,才能获得较大的拉力,较小的阻力矩,也就是效率较高。螺旋桨工作时。轴向速度不随半径变化,而切线速度随半径变化。因此在接近桨尖,半径较大处气流角较小,对应桨叶角也应较小。而在接近桨根,半径较小处气流角较大,对应桨叶角也应较大。螺旋桨的桨叶角从桨尖到桨根应按一定规律逐渐加大。所以说螺旋桨是一个扭转了的机翼更为确切。从中还可以看到,气流角实际上反映前进速度和切线速度的比值。对某个螺旋桨的某个剖面,剖面迎角随该比值变化而变化。迎角变化,拉力和阻力矩也随之变化。用进矩比“J”反映桨尖处气流角,J=V/nD。式中D—螺旋桨直径。理论和试验证明:螺旋桨的拉力(T),克服螺旋桨阻力矩所需的功率(P)和效率(η)可用下列公式计算:T=Ctρn2D4 P=Cpρn3D5 η=J·Ct/Cp式中:Ct—拉力系数;Cp—功率系数;ρ—空气密度;n—螺旋桨转速;D—螺旋桨直径。其中Ct和Cp取决于螺旋桨的几何参数,对每个螺旋桨其值随J变化。螺旋桨的特性曲线,它可通过理论计算或试验获得。特性曲线给出该螺旋桨拉力系数、功率系数和效率随前进比变化关系。是设计选择螺旋桨和计算飞机性能的主要依据之一。从计算公式可以看到,当前进比较小时,螺旋桨效率很低。对飞行速度较低而发动机转速较高的轻型飞机极为不利。例如:飞行速度为72千米/小时,发动转速为6500转/分时,η≈32%。因此超轻型飞机必须使用减速器,降低螺旋桨的转速,提高进距比,提高螺旋桨的效率。二、几何参数直径(D):影响螺旋桨性能重要参数之一。一般情况下,直径增大拉力随之增大,效率随之提高。所以在结构允许的情况下尽量选直径较大的螺旋桨。此外还要考虑螺旋桨桨尖气流速度不应过大(<0.7音速),否则可能出现激波,导致效率降低。桨叶数目(B):可以认为螺旋桨的拉力系数和功率系数与桨叶数目成正比。超轻型飞机一般采用结构简单的双叶桨。只是在螺旋桨直径受到限制时,采用增加桨叶数目的方法使螺旋桨与发动机获得良好的配合。实度(σ):桨叶面积与螺旋桨旋转面积(πR2)的比值。它的影响与桨叶数目的影响相似。随实度增加拉力系数和功率系数增大。桨叶角(β):桨叶角随半径变化,其变化规律是影响桨工作性能最主要的因素。习惯上以70%直径处桨叶角值为该桨桨叶角的名称值。螺距:它是桨叶角的另一种表示方法。各种意义的螺矩与桨叶角的关系。几何螺距(H):桨叶剖面迎角为零时,桨叶旋转一周所前进的距离。它反映了桨叶角的大小,更直接指出螺旋桨的工作特性。桨叶各剖面的几何螺矩可能是不相等的。习惯上以70%直径处的几何螺矩做名称值。国外可按照直径和螺距订购螺旋桨。如64/34,表示该桨直径为60英寸,几何螺矩为34英寸。实际螺距(Hg):桨叶旋转一周飞机所前进的距离。可用Hg=v/n计算螺旋桨的实际螺矩值。可按H=1.1~1.3Hg粗略估计该机所用螺旋桨几何螺矩的数值。理论螺矩(HT):设计螺旋桨时必须考虑空气流过螺旋桨时速度增加,流过螺旋桨旋转平面的气流速度大于飞行速度。因而螺旋桨相对空气而言所前进的距离一理论螺矩将大于实际螺矩。三、螺旋桨拉力在飞行中的变化1.桨叶迎角随转速的变化在飞行速度不变的情况下,转速增加,则切向速度(U)增大,进距比减小桨叶迎角增大,螺旋桨拉力系数增大。又由于拉力与转速平方成正比,所以增大油门时,可增大拉力。2.桨叶迎角随飞行速度的变化:在转速不变的情况下,飞行速度增大,进距比加大,桨叶迎角减小,螺旋桨拉力系数减小。拉力随之降低。当飞行速度等于零时,切向速度就是合速度,桨叶迎角等于桨叶角。飞机在地面试车时,飞行速度(V)等于零,桨叶迎角最大,一些剖面由于迎角过大超过失速迎角气动性能变坏,因而螺旋桨产生的拉力不一定最大。3.螺旋桨拉力曲线:根据螺旋桨拉力随飞行速度增大而减小的规律,可绘出螺旋桨可用拉力曲线。4.螺旋桨拉力随转速、飞行速度变化的综合情况:在飞行中,加大油门后固定。螺旋桨的拉力随转速和飞行速度的变化过程如下:由于发动机输出功率增大,使螺旋桨转速(切向速度)迅速增加到一定值,螺旋桨拉力增加。飞行速度增加,由于飞行速度增大,致使桨叶迎角又开始逐渐减小,拉力也随之逐渐降低,飞机阻力逐渐增大,从而速度的增加趋势也逐渐减慢。当拉力降低到一定程度(即拉力等于阻力)后,飞机的速度则不再增加。此时,飞行速度、转速、桨叶迎角及螺旋桨拉力都不变,飞机即保持在一个新的速度上飞行。四、螺旋桨的自转:当发动机空中停车后,螺旋桨会象风车一样继续沿着原来的方向旋转,这种现象,叫螺旋桨自转。螺旋桨自转,不是发动机带动的,而是被桨叶的迎面气流“推着”转的。它不但不能产生拉力,反而增加了飞机的阻力。螺旋桨发生自转时,由于形成了较大的负迎角。桨叶的总空气动力方向及作用发生了质的变化。它的一个分力(Q)与切向速度(U)的方向相同,成为推动桨叶自动旋转的动力,迫使桨叶沿原来方向续继旋转:另一个分力(-P)与速度方向相反,对飞行起着阻力作用。一些超轻型飞机的发动机空中停车后由于飞行速度较小,产生自旋力矩不能克服螺旋桨的阻旋力矩时螺旋桨不会出现自转。此时,桨叶阻力较大,飞机的升阻比(或称滑翔比)将大大降低。五、螺旋桨的有效功率:1.定义:螺旋桨产生拉力,拉着飞机前进,对飞机作功。螺旋桨单位时间所作功,即为螺旋桨的有效功率。公式:N桨=PV式中:N桨—螺旋桨的有效功率;P—螺旋桨的拉力;V—飞行速度2.螺旋桨有效功率随飞行速度的变化:(1)地面试车时,飞机没有前进速度(V=0),拉力没有对飞机作功,故螺旋桨的有效功率为“零”。(2)飞行速度增大时,从实际测得的螺旋桨有效功率曲线:在OA速度范围内,螺旋桨的效功率随飞行速度的增大而增大;在大于该速度范围后螺旋桨有效功率则随飞行速度的增大而减小。在OA速度范围内,当飞行速度增大时,拉力减小较慢,随速度的增大,螺旋桨有效功率逐渐提高。当飞行速度增大到A时,螺旋桨的有效功率最大。当飞行速度再增大时,由于拉力迅速减小,因此随着飞行速度的增加而螺旋桨有效功率反会降低。螺旋桨是发动机带动旋转的,螺旋桨的作用是把发动机的功率转变为拉着飞机前进的有效功率。螺旋桨有效功率与发动机输出功率之比,叫螺旋桨效率。η=N桨/N有效螺旋桨的工作原理如果巳知叶元力dP及dQ沿螺旋桨叶片长度上的分布规律,则由螺旋桨产生的总推力及回转阻力矩可分别由下列式子表示:(8-14)(8-15)式中z--螺旋桨的叶片数;R--螺旋桨的外半径;r--螺旋桨毂半径。螺旋桨的推力及回转力矩通常用无因次系数表示,应用无因次系数可以使螺旋桨的模型实验结果运用于几何相似的任何螺旋桨。对于既定几问形状的螺旋桨在给定流速的情况下,螺旋桨的推力及力矩正比于流体密度、转数n(1/s)及直径D(m)。因此存在着下列关系式:(8-16)(8-17)式中K1及K2分别称为无困次推力系数及力矩系数。推力的单位为N,而力矩的单位为,对上述公式的两边进行因次比较便可确定出上述两式中的指数,其结果为x=1,y=2,z=4,R=1,S=2,T=5,因此(8-18)(8-19)系数K1及K2仅与螺旋桨的进程有关,所谓进程是指螺旋桨旋转一周实际前进的距离,即(8-20)取进程与螺旋桨直径之比,则得到螺旋桨的相对进程,它是一个无因次量,其值为(8-21)螺旋桨的效率亦可以用无因次系数K1、K2及表示:(8-22)式中为螺旋桨的旋转角速度。图8-8表示出了K1、K2及与表的关系,这种曲线称为螺旋桨的作用曲线。该曲线表明了对于既定几何形状的螺旋桨,当其工作规范不同时,则对应的K1、K2及值也都不相同。当时,即螺旋桨原地旋转,由于这时螺旋桨的轴向速度,桨叶的攻角具有很大的值,故系数K1及K2达到最大值。随着的增大,则攻角逐渐减小,系数K1及K2亦随之减小

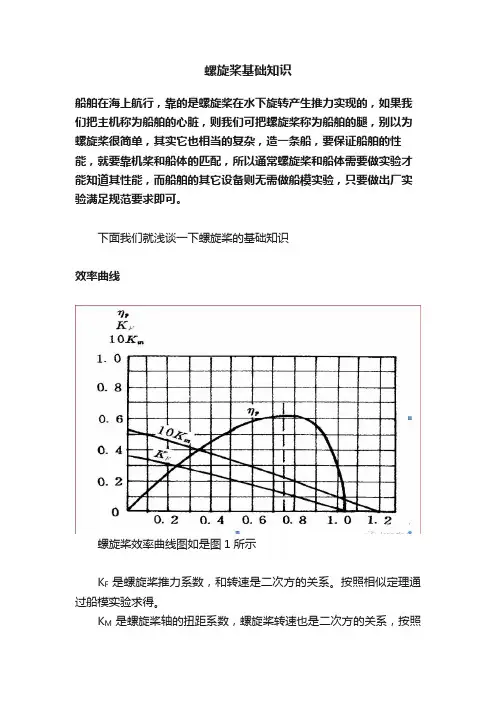

螺旋桨基础知识
螺旋桨基础知识船舶在海上航行,靠的是螺旋桨在水下旋转产生推力实现的,如果我们把主机称为船舶的心脏,则我们可把螺旋桨称为船舶的腿,别以为螺旋桨很简单,其实它也相当的复杂,造一条船,要保证船舶的性能,就要靠机桨和船体的匹配,所以通常螺旋桨和船体需要做实验才能知道其性能,而船舶的其它设备则无需做船模实验,只要做出厂实验满足规范要求即可。
下面我们就浅谈一下螺旋桨的基础知识效率曲线螺旋桨效率曲线图如是图1所示K F是螺旋桨推力系数,和转速是二次方的关系。
按照相似定理通过船模实验求得。
K M是螺旋桨轴的扭距系数,螺旋桨转速也是二次方的关系,按照相似定理通过船模实验求得。
纵坐标是螺旋桨的效率,横坐标是进速系数值,用J表示J=v/nDV螺旋桨相对于水的速度n表示螺旋桨转速D表示螺旋桨直径公式的含义是螺旋桨每转一圈相对于水的进程与直径的比值。
通常是根据这个曲线来设计螺旋桨的最佳工作点的,以此达到最好的效率。
螺旋桨操作工况定距桨操作工况定距桨只有一个最佳工作点,就是在设计转速下达到设计的转距,此时螺旋桨才能达到设计的功率 .如图2的1号线所示通常这个设计点是船舶处于设计的负载状态下,船体清洁,水面无风浪,自由航行状态。
当由于船体有污,或风浪很大时,或水很浅,此时航速变慢,船的进速系数J值变小,轴的扭距增加,由公式M=9550*P/n 可知,必然引起原动机的功率增加,,M表示扭距,P表示功率,n表示转速。
如图2的3号线所示,原动机的转速达不到设计转速,原动机要降速运行,否则会引起超负荷。
当船舶货没装满,半载前行时,此时船舶的阻力变小,航速就会变快,J值增加,如是图2 的2号线所示,轴的扭距变小,原动机的转速达到设计转速时,扭距达不到设计的扭距,此时原动机的功率达不到设计的功率,不能充分发挥作用。
调距桨操作工况由于调距桨的螺距可以改变,所以在任何情况下都可以使原动机在设计的转速下获得最佳的的扭距,使得原动机可以充分利用其功率。
船舶螺旋桨知识
转轴方向的前进速度和旋转产生的切线速度合成。在螺旋桨半径r1和r2(r1<r2)两处各取极小一段,讨论桨叶上的气流情况。V—轴向速度;n—螺旋桨转速;φ—气流角,即气流与螺旋桨旋转平面夹角;α—桨叶剖面迎角;β—桨叶角,即桨叶剖面弦线与旋转平面夹角。显而易见β=α+φ。空气流过桨叶各小段时产生气动力,阻力ΔD和升力ΔL,合成后总空气动力为ΔR。ΔR沿飞行方向的分力为拉力ΔT,与旋螺桨旋转方向相反的力ΔP阻止螺旋桨转动。将整个桨叶上各小段的拉力和阻止旋转的力相加,形成该螺旋桨的拉力和阻止螺旋桨转动的力矩。从以上两图还可以看到。必须使螺旋桨各剖面在升阻比较大的迎角工作,才能获得较大的拉力,较小的阻力矩,也就是效率较高。螺旋桨工作时。轴向速度不随半径变化,而切线速度随半径变化。因此在接近桨尖,半径较大处气流角较小,对应桨叶角也应较小。而在接近桨根,半径较小处气流角较大,对应桨叶角也应较大。螺旋桨的桨叶角从桨尖到桨根应按一定规律逐渐加大。所以说螺旋桨是一个扭转了的机翼更为确切。从图中还可以看到,气流角实际上反映前进速度和切线速度的比值。对某个螺旋桨的某个剖面,剖面迎角随该比值变化而变化。迎角变化,拉力和阻力矩也随之变化。用进矩比“J”反映桨尖处气流角,J=V/nD。式中D—螺旋桨直径。理论和试验证明:螺旋桨的拉力(T),克服螺旋桨阻力矩所需的功率(P)和效率(η)可用下列公式计算:T=Ctρn2D4P=Cpρn3D5η=J·Ct/Cp式中:Ct—拉力系数;Cp—功率系数;ρ—空气密度;n—螺旋桨转速;D—螺旋桨直径。其中Ct和Cp取决于螺旋桨的几何参数,对每个螺旋桨其值随J变化。图1—1—21称为螺旋桨的特性曲线,它可通过理论计算或试验获得。特性曲线给出该螺旋桨拉力系数、功率系数和效率随前进比变化关系。是设计选择螺旋桨和计算飞机性能的主要依据之一。从图形和计算公式都可以看到,当前进比较小时,螺旋桨效率很低。对飞行速度较低而发动机转速较高的轻型飞机极为不利。例如:飞行速度为72千米/小时,发动转速为6500转/分时,η≈32%。因此超轻型飞机必须使用减速器,降低螺旋桨的转速,提高进距比,提高螺旋桨的效率。
关于螺旋桨的一些知识
关于螺旋桨的一些知识.txt为什么我们在讲故事的时候总要加上从前?开了一夏的花,终落得粉身碎骨,却还笑着说意义。
关于螺旋桨的一些知识(转)螺旋桨 3d3v$\,f5W$h F3o一、工作原理:@,H"X3D,J7h"P!E;C可以把螺旋桨看成是一个一面旋转一面前进的机翼进行讨论。
流经桨叶各剖面的气流由沿旋转轴方向的前进速度和旋转产生的切线速度合成。
在螺旋桨半径r1和r2(r1<r2)两处各取极小一段,讨论桨叶上的气流情况。
V—轴向速度;n—螺旋桨转速;φ—气流角,即气流与螺旋桨旋转平面夹角;α—桨叶剖面迎角;β—桨叶角,即桨叶剖面弦线与旋转平面夹角。
显而易见β=α+φ。
+h)q4g'a {1Q9|8D空气流过桨叶各小段时产生气动力,阻力ΔD和升力ΔL,见图1—1—19,合成后总空气动力为ΔR。
ΔR沿飞行方向的分力为拉力ΔT,与旋螺桨旋转方向相反的力ΔP 阻止螺旋桨转动。
将整个桨叶上各小段的拉力和阻止旋转的力相加,形成该螺旋桨的拉力和阻止螺旋桨转动的力矩。
4A2_9?6^9A8P:| k从以上两图还可以看到。
必须使螺旋桨各剖面在升阻比较大的迎角工作,才能获得较大的拉力,较小的阻力矩,也就是效率较高。
螺旋桨工作时。
轴向速度不随半径变化,而切线速度随半径变化。
因此在接近桨尖,半径较大处气流角较小,对应桨叶角也应较小。
而在接近桨根,半径较小处气流角较大,对应桨叶角也应较大。
螺旋桨的桨叶角从桨尖到桨根应按一定规律逐渐加大。
所以说螺旋桨是一个扭转了的机翼更为确切。
&A4V7P8l;j3^7G/U9^2`/Y从图中还可以看到,气流角实际上反映前进速度和切线速度的比值。
对某个螺旋桨的某个剖面,剖面迎角随该比值变化而变化。
迎角变化,拉力和阻力矩也随之变化。
用进矩比“J”反映桨尖处气流角,J=V/nD。
式中D—螺旋桨直径。
理论和试验证明:螺旋桨的拉力(T),克服螺旋桨阻力矩所需的功率(P)和效率(η)可用下列公式计算:/L4p&M0[9l+X#p:w2P8]-dT=Ctρn2D4.J0].a%t)h;S(D,j0G*]P=Cpρn3D5 #I(l"z4},R1g0fη=J·Ct/Cp #w9A7D'j2L式中:Ct—拉力系数;Cp—功率系数;ρ—空气密度;n—螺旋桨转速;D—螺旋桨直径。
螺旋桨基础理论ppt课件
2 - 16
病 原 体 侵 入 机体, 消弱机 体防御 机能, 破坏机 体内环 境的相 对稳定 性,且 在一定 部位生 长繁殖 ,引起 不同程 度的病 理生理 过程
螺旋桨水动力性能
由式(3-36)及式(3-37),可得进速系数J与滑脱比s之间的 关系为
作用在桨叶上的力及力矩
式中:rh为桨毅半径. R 为螺旋桨半径。
式(3 一34 )把螺旋桨的推力、转矩与流场及螺旋桨的 几何特征联系起来。因而比动量理论的结果要精密完整得 多。 当螺旋桨以进速vA和转速n 进行工作时,必须吸收主机所 供给的转矩Q 才能发出推力T ,其所作的有用功率为TVA ,而吸收的功率为2ПnQ ,故螺旋桨的效率为
2 -9
病 原 体 侵 入 机体, 消弱机 体防御 机能, 破坏机 体内环 境的相 对稳定 性,且 在一定 部位生 长繁殖 ,引起 不同程 度的病 理生理 过程
作用在桨叶上的力及力矩
根据茹柯夫斯基升力公式,升元体上dr 段产生的升力 将式(3-28)代入式(3-27),并考虑到dD=єdL (є为
此种情况下螺旋桨产生负推力。螺旋桨不遭受旋转阻力时
旋转一周所前进的距离称为无转矩进程或无转矩螺距,并
以P2表示, 对于一定的螺旋桨而言,显然P2> P1> P ,船舶在航行时 ,螺旋桨必须产生向前的推力以克服船之阻力,才能使船
以一定的速度前进,故螺旋桨在实际操作时,其每转一周
前进的距离hp小于实效螺距P1 。实效螺距P1与进程hp之 差(P1-hp)称为实效滑脱,其与实效螺距P1的比值称为 实效2滑- 2脱0 比,以s1来表示,即
叶元体的阻升比),叶元体转矩dQ=rdF , 可得
关于螺旋桨的一些知识
关于螺旋桨的一些知识螺旋桨是船舶和飞机等交通工具的重要部件,具有推动物体前进的功能。
在本文中,我们将介绍螺旋桨的工作原理、结构构造、选材等相关知识。
一、螺旋桨的工作原理螺旋桨依靠空气或水流动的原理产生推力,从而推动船舶或飞机前进。
其工作原理可简单归纳为以下几个方面:1. 流体动力学理论:根据流体动力学理论,螺旋桨叶片受到流体的作用会形成载荷,通过迎角改变和旋转速度调节,将动力转化为推进力。
2. 套氏定理:套氏定理指出,在涉及固定的螺旋桨时,液体或气体在进入螺旋桨以前,质量流率保持不变,但速度和压力会发生变化。
这种速度和压力的变化使得螺旋桨产生了推力。
二、螺旋桨的结构构造螺旋桨的结构构造通常由叶片、轴、轴套等组成。
1. 叶片:螺旋桨叶片是螺旋桨的最重要部分,其形状和数量会直接影响推力的大小和效率的高低。
通常,螺旋桨叶片会根据具体设计要求进行定制,以达到最佳的推进效果。
2. 轴和轴套:螺旋桨的轴起到支撑和固定作用,通常由高强度合金钢或碳纤维材料制成,以确保其在高速旋转时的安全可靠性。
轴套则用于固定轴与螺旋桨叶片的连接。
三、螺旋桨的选材螺旋桨的选材对于其使用寿命和推进效果有着重要影响。
常见的螺旋桨选材有以下几种:1. 铝合金:铝合金螺旋桨具有重量轻、制造成本低的优点,适用于速度较低的船舶和小型飞机。
2. 不锈钢:不锈钢螺旋桨在耐蚀性、强度和硬度方面表现出众,适用于海洋环境和高速航行的船舶和飞机。
3. 青铜:青铜螺旋桨具有较好的耐腐蚀性和抗磨损性能,适用于大型船舶和高负荷工况下的飞机。
四、螺旋桨的维护保养为了确保螺旋桨的正常运行和延长其使用寿命,维护保养工作至关重要。
以下是一些建议:1. 定期清洗:螺旋桨表面容易附着赘物,定期清洗可以减少其阻力,提高推进效率。
2. 检查叶片状态:定期检查螺旋桨叶片的变形、裂纹和磨损情况,及时修复或更换叶片,以确保其正常工作。
3. 螺母紧固:定期检查螺旋桨的连接螺母是否紧固,防止因螺母松动而导致螺旋桨脱落或异常运转。
维修人员执照基础部分考试大纲(新)
--
-
--
--
3
M12.2/ /M12.3/ M12.4/ M12.8/
M12 M12.10/ M12.11/ M12.12/ --
--
2
2
--
M12.14
M13
M13.5/13.7/ M13.8/ M13.9/ M13.10/ M13.11/ M13.12
--
2
--
--
--
M14 M14
1
--
1
--
块的内容的笔试。同时可以免考口试及基本技能考试。具体的新增类
别考试的模块内容如下表所示:
M11(ME) M12(ME) M13(ME) M14(ME) M15(ME) M16(ME)
TA→TH
X
PA→PH
X
TA→PA
X
X
TH→PH
X
维修人员执照基础部分笔试各专业试题数量分配表
ME-TA
ME-PA
ME-TH
模块 内容
M3 电工基础
考题量 (个)
82
考试时间 (分钟)
100
考题量 (个)
82
考试时间 (分钟)
100
考题量 (个)
82
考试时间 (分钟)
100
M4 模拟电子技术基础
28
40
28
40
28
40
M5 数字电子技术基础
22
30
考生从民用航空器维修人员执照考试口试题库中抽取 5 道口试题 作为考题。
考试由民航总局委任的三名民用航空器维修人员执照口试考试 执考委任代表执行。
考生的考试成绩为三名执考委任代表给出的平均分,考试分数 100 分为满分,70 分(含)以上为合格。 5.2.2 口试考试组卷和出题规则
船舶螺旋桨栏杆上注意标志
船舶螺旋桨栏杆上注意标志1. 引言船舶螺旋桨栏杆上的注意标志是航海安全中的重要组成部分。
螺旋桨是船舶的主要推进装置,而螺旋桨栏杆则是保护螺旋桨的重要设施。
在船舶操作中,必须加强对螺旋桨栏杆上注意标志的认识和理解,以确保航海安全。
2. 注意标志的作用螺旋桨栏杆上的注意标志起着引导、警示和提醒的作用。
它们通过图标、文字或颜色的方式,向船员传达重要信息,以确保螺旋桨的安全运行和船舶的正常操作。
2.1 引导注意标志可以引导船员正确操作船舶。
例如,标示螺旋桨旋转方向的箭头标志,可以帮助船员正确判断螺旋桨的运行状态,避免操作失误。
2.2 警示注意标志可以警示船员注意螺旋桨的危险性。
例如,标示禁止靠近螺旋桨的标志,提醒船员不要接近螺旋桨,以避免发生人身伤害。
2.3 提醒注意标志可以提醒船员注意螺旋桨的维护和保养。
例如,标示螺旋桨维护时间的标志,提醒船员按时进行螺旋桨的检查和维护,以确保其正常运行。
3. 注意标志的种类螺旋桨栏杆上的注意标志有多种类型,根据其作用和形式的不同,可以分为以下几种。
3.1 图标标志图标标志是通过图形符号来传达信息的标志。
例如,标示螺旋桨旋转方向的箭头标志,标示禁止靠近螺旋桨的禁止标志等。
图标标志通常具有直观、简洁的特点,便于船员理解和识别。
3.2 文字标志文字标志是通过文字信息来传达信息的标志。
例如,标示螺旋桨维护时间的文字标志,标示螺旋桨安全操作规定的文字标志等。
文字标志通常具有明确、详细的特点,可以传达更加具体的信息。
3.3 色彩标志色彩标志是通过颜色来传达信息的标志。
例如,红色标志通常表示危险,黄色标志通常表示警示,蓝色标志通常表示指示等。
色彩标志可以通过色彩的鲜明度和对比度来吸引船员的注意,以达到警示和提醒的目的。
4. 注意标志的设置和管理为了确保注意标志的有效性和可靠性,需要对其进行合理的设置和管理。
4.1 设置位置注意标志应设置在螺旋桨栏杆的显眼位置,以便船员能够清晰地看到和识别。
船舶螺旋桨知识
船用螺旋桨的功率计算功率(W)直径(D)螺距(P) 转/分(N)功率(W) = (D/10 )的4 次方* ( P/10) * ( N/1000 )的 3 次方*0.45 速度(SP) km/h=(P/10) * (N/1000) *15.24静止推力(Th) g=(D/10)的3 次方* ( P/10) * (N/1000 )的2 次方*22船用螺旋桨的工作原理可以把螺旋桨看成是一个一面旋转一面前进的机翼进行讨论。
流经桨叶各剖面的气流由沿旋转轴方向的前进速度和旋转产生的切线速度合成。
在螺旋桨半径r1和r2(r1<r2)两处各取极小一段,讨论桨叶上的气流情况。
V —轴向速度;n —螺旋桨转速;气流角,即气流与螺旋桨旋转平面夹角;a—桨叶剖面迎角;B—桨叶角,即桨叶剖面弦线与旋转平面夹角。
显而易见3 =a +。
空气流过桨叶各小段时产生气动力,阻力AD和升力AL,合成后总空气动力为AR AR沿飞行方向的分力为拉力AT,与旋螺桨旋转方向相反的力△ P阻止螺旋桨转动。
将整个桨叶上各小段的拉力和阻止旋转的力相加,形成该螺旋桨的拉力和阻止螺旋桨转动的力矩。
从以上两图还可以看到。
必须使螺旋桨各剖面在升阻比较大的迎角工作,才能获得较大的拉力,较小的阻力矩,也就是效率较高。
螺旋桨工作时。
轴向速度不随半径变化,而切线速度随半径变化。
因此在接近桨尖,半径较大处气流角较小,对应桨叶角也应较小。
而在接近桨根,半径较小处气流角较大,对应桨叶角也应较大。
螺旋桨的桨叶角从桨尖到桨根应按一定规律逐渐加大。
所以说螺旋桨是一个扭转了的机翼更为确切。
从图中还可以看到,气流角实际上反映前进速度和切线速度的比值。
对某个螺旋桨的某个剖面,剖面迎角随该比值变化而变化。
迎角变化,拉力和阻力矩也随之变化。
用进矩比“ J 反映桨尖处气流角,J=V/nD。
式中D —螺旋桨直径。
理论和试验证明:螺旋桨的拉力(T),克服螺旋桨阻力矩所需的功率(P)和效率(n可用下列公式计算:T=Ct p n2D4 P=Cp p n3D5 n =J • Ct/Cp 式中:Ct—拉力系数;Cp —功率系数;p—空气密度;n —螺旋桨转速;D —螺旋桨直径。
螺旋桨概述
螺旋桨概述1.概念1.1结构图1 螺旋桨示意图图2 螺旋桨结构螺旋桨由桨叶、浆毂、、整流帽和尾轴组成,如上图所示。
滑失:如果螺旋桨旋转一周,同时前进的距离等于螺旋桨的螺距P,设螺旋桨转速为n,则理论前进速度为nP。
也就是说将不产生水被螺旋桨前后拨动的现象,然而事实上,螺旋桨总是随船一起以低于nP的进速V s对水作前进运动。
那么螺旋桨旋转一周在轴向上前进的实际距离为h p(=V s/n),称为进距。
于是我们把P与h p之差(P-h p)称为滑失。
滑失与螺距P之比为滑失比:S r=(P-h p)/P=(nP-V s)/nP=1-V s/nP式中V s/nP称为进距比。
从式中可以得出,当V s=nP时,S r=0。
即P=h,也就是螺旋桨将不产生对水前后拨动的现象,螺旋桨给水的推力为零。
因此我们可以得出结论:滑失越大,滑失比越高,则螺旋桨推水的速度也就越高,所得到的推力就越大。
1.2工作原理船用螺旋桨工作原理可以从两种不同的观点来解释,一种是动量的变化,另一种则是压力的变化。
在动量变化的观点上,简单地说,就是螺旋桨通过加速通过的水,造成水动量增加,产生反作用力而推动船舶。
由于动量是质量与速度的乘积,因此不同的质量配合上不同的速度变化,可以造成不同程度的动量变化。
另一方面,由压力变化的观点可以更清楚地说明螺旋桨作动的原理。
螺旋桨是由一群翼面构建而成,因此它的作动原理与机翼相似。
机翼是靠翼面的几何变化与入流的攻角,使流经翼面上下的流体有不同的速度,且由伯努利定律可知速度的不同会造成翼面上下表面压力的不同,因而产生升力。
而构成螺旋桨叶片的翼面,它的运动是由螺旋桨的前进与旋转所合成的。
若不考虑流体与表面间摩擦力的影响,翼面的升力在前进方向的分量就是螺旋桨的推力,而在旋转方向的分量就是船舶主机须克服的转矩力。
1.3推力和阻力以一片桨叶的截面为例:当船艇静止时,螺旋桨开始工作,把螺旋桨看成不动,则水流以攻角α流向桨叶,其速度为2πnr(n为转速;r为该截面半径)。
51螺旋桨基础知识
螺旋桨通常由桨叶和桨毂两部分组成,常用的有 三叶和四叶,个别也有五叶甚至六叶的。桨叶是 产生推力的,从船后向首看到的一面称为叶面, 另一面称为叶背。桨叶与浆毂相连的地方称为叶 根,远离桨毂的一端称为叶梢。
桨毅是固定桨叶和连接桨轴的锥形体。 从船尾向船首看,螺旋桨在顺车时沿顺时针方向
⒉毛坯的浇铸
金属螺旋桨的浇注方法有顶铸法和底铸法两种. ⑴顶铸法:顶铸法是将熔溶金属直接从冒口上方注 入模腔。这种方法的优点是铸模简单,操作方便, 金属浇注完毕时温度分布比较合理,冷凝有一定方 向性,冒口温度较高,铸件能得到良好的补缩。但 浇注时金属表面的氧化物同金属一起进入铸件,特 别是金属流落时产生飞溅,卷入空气泡和杂质,使 铸件表面以至一定深度处形成疏松和痂皮,影响桨 叶的机械强度。因此,仅用于浇铸小型(直径小于1 米者)螺旋桨。
②变螺距螺旋桨螺距板计算 目前变螺距有两种形式,一种是线性变螺距,另一种是非线性变螺 距。前者只需两块螺距板。位于梢部的螺距称外螺距板,里面的叫 内螺距板。后者,除了外螺距板外,尚需若干内螺距板,视螺旋桨 的尺度和要求精度而定。
⑵铸模的制造
螺旋桨铸模一般为分箱式砂型,分型面为桨叶的叶 面。叶面在下砂箱,而叶背在上砂箱。
铸铁螺旋桨成本低,铸造容易,但其机械强度低, 质脆而易断,使用寿命短。由于强度低,切面厚 度较大,桨效率较低,故铸铁螺旋桨仅用于小型 低速船上。
铸钢螺旋桨的优点是机械强度高。抗冲击性能好, 但铸造过程中变形、难控制,常使螺旋桨的几何 尺寸产生很大偏差,加工困难,成本高,比铸铁 更容易被海水腐是,寿命短,目前多用作备件。
㈡螺旋桨修造工艺
金属材料制造的工艺过程如下:铸模造型、 浇铸金属、毛坯加工、成品检查、安装使用。 下面分别叙述螺旋桨材料和工艺过程的主要 环节。
螺旋桨工作原理
螺旋桨工作原理
螺旋桨是飞机、船舶等交通工具的动力装置,它的工作原理是利用螺旋桨叶片在空气或水中运动,产生推进力,从而推动交通工具前进。
螺旋桨的工作原理涉及流体力学、动力学等多个领域的知识,下面我们将详细介绍螺旋桨的工作原理。
首先,螺旋桨的工作原理与牛顿第三定律有关。
根据牛顿第三定律,任何物体受到的作用力都会产生一个大小相等、方向相反的反作用力。
在螺旋桨工作时,螺旋桨叶片向后推动空气或水,而空气或水也会产生一个相反的推动力,从而推动飞机或船舶前进。
其次,螺旋桨的工作原理与气动力学有关。
螺旋桨叶片在运动时,会产生气动力学效应。
当螺旋桨叶片向前运动时,它会推动空气向后运动,从而产生一个向前的推进力。
这种推进力可以推动飞机或船舶向前运动。
另外,螺旋桨的工作原理还与叶片的设计有关。
螺旋桨叶片的形状、倾斜角度等设计参数会影响螺旋桨的推进效率。
合理的叶片设计可以减小阻力,提高推进效率,从而使交通工具更加节能高效。
除此之外,螺旋桨的工作原理还涉及到动力传递和转动运动。
螺旋桨通常由发动机驱动,通过传动装置将动力传递给螺旋桨叶片,使其产生旋转运动。
螺旋桨的旋转运动将动能转化为推进力,推动交通工具前进。
总的来说,螺旋桨的工作原理是利用螺旋桨叶片在空气或水中运动,产生推进力,推动交通工具前进。
这涉及到牛顿第三定律、气动力学、叶片设计、动力传递和转动运动等多个方面的知识。
了解螺旋桨的工作原理有助于我们更好地理解交通工具的运行原理,为相关领域的研究和应用提供理论基础。
螺旋桨知识
螺旋桨知识
2015-08-19JESSN中国渔民
一、螺旋桨的功用
螺旋桨的功用是将船舶主机发出的功率转变为船舶前进(或后退)的动力。
推动船舶前进的各种机构统称为船舶推进器。
船舶推进器有螺旋桨、喷水推进器、平旋推进器、明轮和Z形推进器等。
其中,螺旋桨的结构简单,重量轻,效率高,工作可靠,是目前船舶应用最广泛的推进器。
螺旋桨是一种反作用式推进装置,螺旋桨旋转时,桨向后(或向前)推水并受到水的反作用力而产生向前(或向后)的推力。
二、螺旋桨的结构
螺旋桨是由桨叶和桨毂两部分组成,如图8-2所示。
桨叶是螺旋桨产生推力的构件,通常有三叶和四叶。
桨毂是桨叶与桨轴的连接构件。
有些螺旋桨还安装有导流罩(流线型桨帽),使螺旋桨尾部的线形光顺,降低螺旋桨工作阻力。
1、叶面与叶背
从船尾向船首看到的桨叶的一面称为叶面,另一面称为叶背。
2、导边与随边
螺旋桨正转时桨叶先入水的一边称为导边,后入水的一边称为随边。
3、叶根与叶稍
桨叶与桨毂相连处为叶根,远离桨毂的一端称为叶梢。
通常叶根较厚而叶梢较薄。
4、右旋桨与左旋桨
螺旋桨正转旋向为顺时针的螺旋桨叫右旋桨,正转旋向为逆时针的螺旋桨叫左旋桨。
5、外旋与内旋
对于双桨船,左桨左旋,右桨右旋叫外旋;左桨右旋,右桨左旋叫内旋。
为避免夹带漂浮物而损坏桨叶,船舶一般多采用外旋桨。
三、螺旋桨的常见缺陷
螺旋桨的常见缺陷有腐蚀、磨损、裂纹、弯曲和折断等。
螺旋桨
三.调距浆的动作原 理和组成
(1)带转叶机构的调距 浆:包括可转动的浆叶、 浆毂和浆毂内部装设的 转动浆叶的转叶机构。 (一)曲柄连杆式转叶机 构 (二)曲柄滑块式转叶机 构 (三)曲柄销槽式转叶机 构
2)调距桨的组成
(2)传动轴:由浆轴和配 油轴组成,两者用套筒联 轴器连接,传动轴中空, 装调距杆或当伺服油缸位 于浆毂时作为进排油通道。 (3)调距机构:包括产生 转动桨叶动力的伺服油缸、 伺服活塞、分配压力油的 配油轴套、浆叶定位和浆 叶位置的反馈装置及其附 属设备。其作用是调距、 稳距以及对螺距进行反馈 和指示。
调距桨的功率与转速的关系
在外界航行工况不变的 条件下,即进程比不 变下,随H/D的增加, 螺旋桨特性变陡,从 图中可以看出,在相 同转速下,H/D越大, 螺旋桨所需的功率越 大。
1)对船舶航行条件的适应性强。 如图,任意一条等转矩线(0.26) 和一系列等螺距线相交。无论 船舶阻力因素(进程比)如何 变化,只要适当选用螺距比即 可使转矩系数不变。因此调距 桨具有可使转矩系数保持不变 的性能,不论外界工况如何变 化,即可使主机保持原转速。 但虽然主机的功率和转速可以不 变,可螺旋桨的效率将发生变 化。 同时随船舶阻力的增加,船舶的 航速要下降。
(2)λ p减小情况:相 当于主机转速不变, 由于船体污底、载重 量增加、顶风、浪大 和船舶转弯等原因, 船体阻力增加,船速 变慢。随着λ p的减 小,K1、K2都增加, 而转速不变,推力和 阻力矩也都增加。在 这种情况下,必须防 止主机超负荷。
(3)λ p增加情况:相 当于船舶空载、轻载 或顺风航行,船体阻 力减小,主机仍保持 原来的转速,船速会 增大。随着λ p的增加, K1、K2都相应减小, 因此推力和阻力矩都 会减小。此时,轮机 人员应减小油门格数, 维持主机的转速,使 之不超过额定值。
螺旋桨知识
当前位置:首页> 网络课堂> 第八章> 螺旋桨的工作原理螺旋桨的几何特征鱼雷螺旋桨位于鱼雷的尾部,由发动机带动以产生推力,利用该推力克服鱼雷运动时的阻力,使鱼雷以既定的速度航行。
不难理解,为了经商鱼雷的速度,不仅要求鱼雷具有阻力最小的雷体外形,还须要配置效率较高的螺旋桨,才能获得较好的推进效果。
螺旋桨通过推进轴直接由发动机驱动,当螺旋桨旋转时,将水流推向鱼雷后方。
根据作用与反作用原理,水便对螺旋桨产生反作用力,该反作用力即称为螺旋桨的推力。
我们研究螺旋桨的几何特征时,首先要对螺旋面有所了解。
设有一水平线AB(图8-1),匀速地绕线EE旋转,同时又以均匀速度向上移动,则线AB上每一个点就形成一条螺旋线,由这些螺旋线所组成的面叫做螺旋面。
线段AB称为螺旋面的母线,它可以是直线或曲线。
展开了的螺旋线与圆柱体底线间的角度称为螺旋角,以表示,其值可按下式求得(8-1)式中H为螺距。
图8-1 螺旋面的形成(螺旋面的形成演示动画)当母线的圆周运动和直线运动均为匀速运动时,所得到的螺旋面称为等螺距螺旋面。
其螺旋线的展开图形如图8-1所示,不同半径处具有相同的螺距。
图8-2a 径向变螺距螺旋面螺旋线的展开图螺旋面也可以由不同螺距的螺旋线组成。
例如母线AB以均匀的速度绕EE轴线旋转。
也以均匀速度直线上升,只是在不同的半径上具有不同的上升速度,则得到径向变螺距螺旋面,不同的半径处螺距是不同的,其螺旋线的展开图如图8-2(a)所示。
假若母线的旋转运动和前进运动不是均匀的.或者其中任一种运动不是均匀的,则得到轴向变螺距螺旋面,其螺旋线的展开图如图8-2(b)所示。
图8-2b 轴向变螺距螺旋面螺旋线的展开图图8-3 螺旋桨的结构参数(螺旋桨的结构参数演示动画)螺旋桨的结构参数如图8-3所示。
螺旋桨与推进轴联接的部分称为桨毂以一定的角度联按于轮毅上。
鱼雷的桨叶一般为2-7片。
叶片数主要决定于螺旋桨推力的大小。
螺旋桨基础理论分解课件
螺旋桨的相似参数包括桨叶角、螺距比、转速、雷诺数等,这些参 数在相似理论中起着重要作用。
相似定理
根据相似理论,可以通过改变螺旋桨的相似参数来研究其性能变化规 律,从而实现对实尺度螺旋桨性能的预测。
螺旋桨的尺度效应及其影响
定义及内涵
螺旋桨的尺度效应是指螺旋桨的性能随其尺寸变化而变化的现象。当螺旋桨的尺寸增大或 减小时,其周围的流场、湍流度、粘性等也会发生变化,从而影响螺旋桨的性能。
01
采用主动流动控制技术,如涡流 发生器、射流控制等,对螺旋桨 叶尖涡进行主动干预,提高螺旋 桨失速性能。
02
通过以上改进措施,可以有效提 高螺旋桨的空化和失速性能,保 证螺旋桨在各种工况下的稳定工作。
05
螺旋桨的相似理论与尺度效应
螺旋桨的相似理论
相似定 义
螺旋桨的相似理论基于流体力学的相似原理,即两个螺旋桨在几何 形状、运动状态、动力特性等方面完全相似,则它们的性能也将相 似。
• 试验设计与执行:在进行螺旋桨模型试验时,需要选择合适的模型尺寸、试验 设备等,并精确控制试验条件,以获得准确的试验数据。
• 数据处理与误差分析:对试验数据进行处理时,需要考虑各种误差来源,如测 量误差、环境干扰等,并采取合适的误差分析方法,以提高数据的可靠性。
• 换算方法与公式:为了实现螺旋桨模型试验数据与实尺度性能的换算,可以采 用相似的换算公式或方法。这些方法通常基于相似理论和尺度效应的研究成果, 通过调整相关参数来实现换算。换算过程中需要注意单位统一和适用范围。
形状优化
通过参数化建模和CFD评 估,可以对螺旋桨的叶型、 弦长、扭角等参数进行优 化,以寻求最佳性能。
控制策略优化
考虑螺旋桨与飞行器的相 互作用,CFD可用于优化 控制策略,如变速、变距等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
⑵铸模的制造
螺旋桨铸模一般为分箱式砂型, 螺旋桨铸模一般为分箱式砂型,分型面为桨叶的叶 叶面在下砂箱,而叶背在上砂箱。 面。叶面在下砂箱,而叶背在上砂箱。 在下砂箱造塑时,先将三角形之螺距板弯成适宜的 在下砂箱造塑时, 圆柱面, 圆柱面, 然后用刮板沿轴线及螺距板斜边刮出叶面 的螺旋面。对等螺距桨叶,只需一块刮板, 的螺旋面 。对等螺距桨叶, 只需一块刮板,对径向 线性变螺距浆叶按螺距变化的部位需另加一副刮板。 线性变螺距浆叶按螺距变化的部位需另加一副刮板。
项目: 项目:螺旋桨基础知识
教学目标: 教学目标 能力目标:掌握用螺距仪测量螺距的方法; 掌握螺旋桨加工的方法。 知识目标:掌握掌握螺旋桨测量的参数及方 法;掌握螺旋桨加工的方法。
⒈基本结构
螺旋桨通常由桨叶和桨毂两部分组成, 螺旋桨通常由桨叶和桨毂两部分组成 , 常用的有 三叶和四叶,个别也有五叶甚至六叶的。 三叶和四叶 , 个别也有五叶甚至六叶的 。 桨叶是 产生推力的,从船后向首看到的一面称为叶面, 产生推力的 , 从船后向首看到的一面称为叶面 , 另一面称为叶背。 另一面称为叶背 。 桨叶与浆毂相连的地方称为叶 远离桨毂的一端称为叶梢。 根,远离桨毂的一端称为叶梢。 桨毅是固定桨叶和连接桨轴的锥形体。 桨毅是固定桨叶和连接桨轴的锥形体。 从船尾向船首看,螺旋桨在顺车时沿顺时针方向 从船尾向船首看, 转动的称为右旋,沿逆时针方向转动的称为左旋。 转动的称为右旋 , 沿逆时针方向转动的称为左旋 。 对于双桨船,往舷外方向转动的称为外旋, 对于双桨船 , 往舷外方向转动的称为外旋 , 反之 称内旋。通常采用外旋, 称内旋 。 通常采用外旋 , 以防止水上浮物卷入而 卡住桨叶。 卡住桨叶。
㈡螺旋桨修造工艺
金属材料制造的工艺过程如下: 铸模造型、 金属材料制造的工艺过程如下 : 铸模造型 、 浇铸金属、毛坯加工、成品检查、安装使用。 浇铸金属 、 毛坯加工 、 成品检查 、 安装使用 。 下面分别叙述螺旋桨材料和工艺过程的主要 环节。 环节。
⒈铸模造型
螺距板是制作下砂模时刮制螺旋面用的, ⑴螺距板是制作下砂模时刮制螺旋面用的,它的准确性直接影响桨的制 造质量。确定螺距板的尺度不单要考虑桨叶的螺距, 造质量。确定螺距板的尺度不单要考虑桨叶的螺距,而且要考虑铸造材 料在浇注后的收缩变形、砖台厚度以及螺旋桨本身的几何特点。 料在浇注后的收缩变形、砖台厚度以及螺旋桨本身的几何特点。 ①等螺距螺旋桨螺距板的计算 螺距板位置应这样确定:在径向上除考虑桨叶半径R外 螺距板位置应这样确定:在径向上除考虑桨叶半径 外,尚应考虑叶 梢边缘的加工余量a以及为了支承上砂模的砖台厚度 以及为了支承上砂模的砖台厚度b,见图8-47, 梢边缘的加工余量 以及为了支承上砂模的砖台厚度 ,见图 , 同时还应考虑金属的径向收缩。这样, 同时还应考虑金属的径向收缩。这样,螺距板所在处的半径应是 (1+K)R+a+b;其周向位置应使螺距板与桨中心所成的扇形面积 图8;其周向位置应使螺距板与桨中心所成的扇形面积(图 47中的 47中的ABO)能遮蔽桨叶的正投影面积并留有一定边框。 (图8-47中 中的ABO)能遮蔽桨叶的正投影面积并留有一定边框 (图8-47中 能遮蔽桨叶的正投影面积并留有一定边框。 的f、g)。设螺距板的弧长为 ,于是求螺距板的实质就是求弧长和 、 。 母线在轴向上的位移(螺距的一部分 问题。 螺距的一部分)问题 母线在轴向上的位移 螺距的一部分 问题。 ②变螺距螺旋桨螺距板计算 目前变螺距有两种形式,一种是线性变螺距, 目前变螺距有两种形式,一种是线性变螺距,另一种是非线性变螺 前者只需两块螺距板。位于梢部的螺距称外螺距板, 距。前者只需两块螺距板。位于梢部的螺距称外螺距板,里面的叫 内螺距板。后者,除了外螺距板外,尚需若干内螺距板, 内螺距板。后者,除了外螺距板外,尚需若干内螺距板,视螺旋桨 的尺度和要求精度而定。 的尺度和要求精度而定。
⑵底铸法:它是在模腔最低点即桨毂下端引入金属 液,为了防止铸造时候出现如桨叶叶背出现氧化物 和缩松现象等常见缺点。 ⑶低压铸造:低压铸造是利用压缩空气在密封容器, 坩 锅 ) 中 , 在 金 属 液 面 上 造 成 一 定 压 力 (35kgf/cm2),使液体通过升液管上升,平稳缓慢地进 入并充满铸型,并在压力下凝固结晶。由于低压铸 造金属液的上升速度能够很好的加以控制,因此产 生氧化皮的可能性大大减少。由于金属是在压力下 结晶的,故铸件质量高,同时尺寸比较精确。
铸铁螺旋桨成本低,铸造容易,但其机械强度低, 铸铁螺旋桨成本低 , 铸造容易 , 但其机械强度低 , 质脆而易断,使用寿命短。由于强度低, 质脆而易断 , 使用寿命短 。 由于强度低 , 切面厚 度较大,桨效率较低, 度较大 , 桨效率较低 , 故铸铁螺旋桨仅用于小型 低速船上。 低速船上。 铸钢螺旋桨的优点是机械强度高。抗冲击性能好, 铸钢螺旋桨的优点是机械强度高 。 抗冲击性能好 , 但铸造过程中变形、难控制, 但铸造过程中变形 、 难控制 , 常使螺旋桨的几何 尺寸产生很大偏差,加工困难,成本高, 尺寸产生很大偏差 , 加工困难 , 成本高 , 比铸铁 更容易被海水腐是,寿命短,目前多用作备件。 更容易被海水腐是,寿命短,目前多用作备件。 为了提高螺旋桨的抗腐蚀和空泡剥蚀性能, 为了提高螺旋桨的抗腐蚀和空泡剥蚀性能 , 有些 特殊用途的船舶用镍合金、 特殊用途的船舶用镍合金 、 钛合金等来制造螺旋 桨。
若要求螺旋桨铸件毛坯具有较高的准确度, 若要求螺旋桨铸件毛坯具有较高的准确度,则可用木料或 金属做成桨叶模型,叶面置于刮好的螺旋面上, 金属做成桨叶模型,叶面置于刮好的螺旋面上,然后安装 上砂箱并将沙土桩实,将桨模取出后。 上砂箱并将沙土桩实,将桨模取出后。上下砂箱之间形成 叶形空腔。同时制作挠注系统。 叶形空腔。同时制作挠注系统。抄箱烘干后扣合固定即可 进行浇铸。桨叶模型常用下面方法制作: 将切面样板(用 进行浇铸 。 桨叶模型常用下面方法制作 : 将切面样板 用 弹性较好的金属或木质薄板制成)垂直安装于下砂箱相应 弹性较好的金属或木质薄板制成 垂直安实后修刮表面, 的切面弧线上,然后在样板间填入泥芯,桩实后修刮表面, 使其成为光顾的叶形。 使其成为光顾的叶形。 此外,桨叶模型也可这样制作: 此外,桨叶模型也可这样制作:用薄木板作成若干半径处 的切面样板, 并在相应的位置上垂直钉于平模板上(俗称 的切面样板 , 并在相应的位置上垂直钉于平模板上 俗称 琵琶板)。 琵琶板 。 琵琶板各切面样板间空隙部分的总面积应与桨 叶的仲长面积相同。将样板间空隙填紧砂土, 叶的仲长面积相同。将样板间空隙填紧砂土,使砂面与各 切面样板上边缘成一光顺曲面。 切面样板上边缘成一光顺曲面。然后将琵琶板上砂土切成 小块并移置于下砂箱上的相应位置, 小块并移置于下砂箱上的相应位置,最后把各小块砂土间 缝隙修填平整,即可制作上砂箱。 缝隙修填平整,即可制作上砂箱。
⒊螺旋桨加工
工序:切掉浇口、冒口,桨毂两端面和轴孔的加工, 工序:切掉浇口、冒口,桨毂两端面和轴孔的加工, 插轴孔内的键槽,刮削轴孔, 插轴孔内的键槽,刮削轴孔,加工桨叶的叶面和叶 背等,作平衡试验。 背等,作平衡试验。 加工时先切除桨毂两端的冒口,浇口等多余部分, 加工时先切除桨毂两端的冒口,浇口等多余部分, 造成桨毂前后的两个基准面, 造成桨毂前后的两个基准面,然后沿桨毂中心镗孔 并在轴孔内插出键槽。 并在轴孔内插出键槽。 镗孔可以在车床或镗床上进行, 镗孔可以在车床或镗床上进行,某些大型桨也可以 用自制的立式或卧式镗排加工, 用自制的立式或卧式镗排加工,加工时一般都会准 备样板或者样轴以检查加工质量。 备样板或者样轴以检查加工质量。
桨叶加工
根据螺旋桨测量画出的桨叶轮廓线批凿掉多余的部分, 根据螺旋桨测量画出的桨叶轮廓线批凿掉多余的部分,再进 行叶面和叶背的加工。叶背的加工是以叶面作为基准面。 行叶面和叶背的加工。叶背的加工是以叶面作为基准面。在 叶面加工后,以它作为基准面,重新测量桨叶厚度, 叶面加工后,以它作为基准面,重新测量桨叶厚度,并根据 图纸要求决定需从叶背削除的金属层厚度,先钻孔, 图纸要求决定需从叶背削除的金属层厚度,先钻孔,钻孔深 度为加工掉的金属层厚度,根据钻孔的深度, 度为加工掉的金属层厚度,根据钻孔的深度,铲出各切面形 状曲线,然后沿桨叶径向除去多余的金属层。 状曲线,然后沿桨叶径向除去多余的金属层。因为浇铸时叶 面向下,浇铸质量容易保证, 面向下,浇铸质量容易保证,故叶面的加工只是消除个别不 平部分,如几何形状存在偏差,则应予以加工修正。 平部分,如几何形状存在偏差,则应予以加工修正。 形状复杂的螺旋桨其表面加工非常困难, 形状复杂的螺旋桨其表面加工非常困难,需要熟练技工和耗 费大量工时。因此,对铸铁螺旋桨和铸钢螺旋桨,其表面一 费大量工时。因此,对铸铁螺旋桨和铸钢螺旋桨, 般不进行加工,对小型低速运输船螺旋桨, 般不进行加工,对小型低速运输船螺旋桨,通常也只作桨叶 表面的整修工作。 表面的整修工作。 目前已有专门用于加工螺旋桨的程序控制车床, 目前已有专门用于加工螺旋桨的程序控制车床,这对提高螺 旋桨的加工质量,改善劳动条件、提高工效都有好处。 旋桨的加工质量,改善劳动条件、提高工效都有好处。
