随着城市化的加速发展，花样喷泉在我们身边已经随处可见，比如在广场、大厦、小区等。花样喷泉是一种人造的小气候，在炎热的夏天可以起到降温和增湿的作用；也能让水体充氧，有利于水体提高增强自净能力，这样可以防止水体黑臭。人们经常看见喷泉按照一定的规律喷水，景色迷人；花样喷泉运行的灵活性是评价花样喷泉优劣的关键，而这与花样喷泉的控制系统密切相关。花样喷泉可以根据自己的设计，设计出各种不同的花样，也可以加上灯光、音乐，给人一种很不错的视觉和听觉的享受。传统的喷泉所采用的控制系统一般是由单片机组成的，通过控制潜水泵，让其进行间歇工作，从而完成各式不同花样的喷水形态，可是这种控制系统也存在着缺点，由于采用额定是可控硅做功率开关元件，所以过电流能力差，长时间的运行是不被允许的，需要配置较多的保护电路；程序的增减、修改和运行监视不灵活；抗干扰能力差；功率因数较低等。为了有效解决上述问题，确保控制系统的正常运行，我们可以采用PLC控制。PLC具有体积小、功能强、可靠性高等优点，且具有较大的灵活性和可扩展性的特点，通过改变喷泉的控制程序或者改变方式选择开关，就可以改变花样喷泉的喷水规律，从而变换出各种各样，可以适应不同季节、不同场合的喷水要求。
进入了二十世纪九十年代，迅速的发展的社会主义市场经济，使得全国城市建设速度加快，人们对于文化生活的质量以及环境审美意识得到了进一步的提升。喷泉的迅速发展响应了市场对于喷泉的强大需要，这时候的喷泉不光出现在公园里面、也不在是园林和市场中心设计的专利，在人们的各个社会活动场所都得到了延生。众多从事专业喷泉设计和生产的公司以及工厂开始出现，如同雨后春笋般的迅速发展。从事喷泉设计的专业技术人员把他们所学到信息技术以及计算机技术应用到喷泉之中，同时电、火、光、雾、声音、音乐、激光特效、水幕电影也被运用到喷泉的设计中来，这使喷泉的发展得到了一个新的发展，得到了更广阔的的运用，喷泉行业也在此期间得到了迅速的发展。水景喷泉专业委员会于2001年由中国给水排水设备分会和中国建筑结构协会共同成立，行业组织为所有的专业生产厂家以及公司和那些城市园林的主管部门和设计院所提供最大的帮助。一些大学和中专的园林专业或者建筑系也开设了水景、喷泉相关的专业课程，这为喷泉行业的之后的蓬勃发展打下了结实的知识储备。喷泉行业的发展也进入到一个新的阶段。
花样喷泉的PLC控制系统设计
花样喷泉的PLC控制系统设计1. 引言花样喷泉是一种美丽而迷人的景观，它通过水流的喷射和变化展示出不同形态和音乐舞动。
这种喷泉的控制系统设计至关重要，它需要准确地控制水流的强度、喷射的位置和喷射的时间。
PLC（可编程逻辑控制器）被广泛应用于花样喷泉的控制系统，其可靠性和灵活性使其成为首选的控制设备。
本文将重点介绍花样喷泉的PLC控制系统设计。
2. 控制系统架构花样喷泉的PLC控制系统主要包括传感器、PLC控制器、执行器和人机界面。
传感器用于感知环境的变化和花样喷泉的状态，如水流的压力、喷射位置的准确性等。
PLC控制器负责接收传感器的信号，并根据预设的程序进行逻辑判断和控制指令的输出。
执行器根据PLC控制器的指令，控制水流的强度和喷射位置。
人机界面用于与操作员进行交互和监控花样喷泉的状态。
3. PLC程序设计PLC程序设计是花样喷泉控制系统设计的核心部分。
程序的设计需要根据具体需求进行细致的规划和逻辑设计。
以下是一般的PLC程序设计步骤：3.1 确定输入输出点根据花样喷泉的需求，确定PLC控制器的输入输出点。
输入点可以是传感器输出的信号，如水流压力传感器的信号等。
输出点可以是执行器的控制信号，如控制喷射口的电磁阀信号等。
3.2 设计逻辑控制根据花样喷泉的控制逻辑，设计PLC程序的逻辑控制部分。
逻辑控制部分包括对输入信号的判断和对输出信号的控制。
例如，当水流压力超过一定阈值时，控制喷射口的电磁阀关闭，停止喷射。
3.3 编写程序代码根据逻辑控制的设计，使用PLC编程语言编写程序代码。
常用的PLC编程语言有Ladder Diagram、Structured Text等。
代码的编写需要考虑方便维护和扩展，以及程序的可读性。
3.4 测试和调试编写完成后，进行测试和调试。
通过模拟输入信号和监视输出信号，验证程序的正确性和稳定性。
如果有问题，及时进行调试和修改。
4. 人机界面设计人机界面的设计是为了方便操作员进行监控和控制。
PLC花样喷泉控制系统设计
PLC花样喷泉控制系统设计引言：花样喷泉是一种由水泵通过喷嘴将水喷射到空中形成不同形状、节奏和高度的艺术喷泉。
为了实现这种效果，需要一个可靠的控制系统来控制喷嘴的开关、喷水高度和喷水节奏。
PLC被广泛应用于自动化控制系统中，具有可编程性和可靠性，并且易于维护和调试。
本文将介绍如何使用PLC来设计花样喷泉控制系统。
设计概述：花样喷泉控制系统的设计包括硬件设计和软件设计两个部分。
硬件设计主要涉及PLC的选择、传感器的选择和电气元件的选配。
软件设计主要包括PLC程序的编写和参数的设置。
硬件设计：1.PLC选择：在选择PLC时，应考虑系统的复杂性和可靠性要求。
常见的PLC品牌有西门子、施耐德和欧姆龙等。
根据实际需要选择适合的型号，并保证其具有良好的扩展性和稳定性。
2.传感器选择：花样喷泉控制系统需要使用多种传感器来感知环境和喷泉状态。
常见的传感器有压力传感器、位移传感器和水位传感器等。
根据实际需求选择适当的传感器，并确保其与PLC兼容。
3.电气元件选配：喷泉系统涉及到电机、电磁阀和继电器等电气元件的选择。
根据系统的负载要求和电源条件选择合适的电气元件，并确保其能够稳定运行。
软件设计：1.PLC程序编写：PLC程序编写是花样喷泉控制系统设计的核心部分。
程序需包括如下功能：a.喷嘴控制：根据设定的节奏和时间来控制喷嘴的开关，实现水的喷射。
b.高度调节：根据设定的水位信号和压力信号来调节喷水的高度。
c.故障保护：监测传感器和电气元件的状态，及时发现故障并采取相应措施。
d.用户界面：提供一个直观、简洁的用户界面，方便用户对喷泉效果进行设置和调整。
2.参数设置：在软件设计中，还需设置一些相关参数，如喷嘴的个数、喷水的高度范围和节奏范围等。
根据实际需求设置这些参数，并确保系统能够满足各种要求。
系统测试与调试：在完成硬件和软件设计后，需要对系统进行测试和调试，以确保其正常工作。
测试过程包括以下几个方面：1.硬件测试：检查传感器和电气元件的连接是否正确，确保它们能够正确地与PLC通信。
PLC的花样喷泉控制毕业设计完整版
未来喷泉控制系统的技术革新和应用拓展
智能控制：采用人工智能技术， 实现喷泉的自动控制和优化
节能环保：采用节能技术和环 保材料，降低能源消耗和污染 排放
互动体验：增加互动元素，如 触摸屏、语音识别等，提高用 户体验
远程监控：实现远程监控和管 理，提高喷泉系统的安全性和 可靠性
应用拓展：应用于城市景观、 商业广场、旅游景点等更多 场景，提高喷泉系统的应用 价值。
应用场景：公园、广场、景区、住宅 小区等
优势：调节温度，降低城市热岛效应
优势：美化环境，提升城市形象
优势：吸引游客，促进经济发展
优势：增加空气湿度，改善空气质量
优势：节能环保，降低运行成本
PLC在喷泉控制系统中的发展趋势和挑战
发展趋势：智能化、网络化、集成化 挑战：技术更新快，需要不断学习和掌握新技术 挑战：市场竞争激烈，需要不断创新和优化产品 挑战：环保要求越来越高，需要不断改进和优化喷泉控制系统
传感器和执行器的选择与连接
传感器选择：根据喷泉控制系统的需求， 选择合适的传感器，如温度传感器、湿度 传感器、水流量传感器等。
执行器选择：根据喷泉控制系统的需求， 选择合适的执行器，如电磁阀、水泵、灯 光控制器等。
连接方式：传感器和执行器通过有线或无 线方式连接到PLC，实现数据的传输和控 制。
连接注意事项：在连接过程中，需要注 意传感器和执行器的电源、信号、接地 等方面的问题，确保系统的稳定性和安 全性。
01 添加章节标题
02
PLC花样喷泉控制系统 概述
喷泉控制系统的组成
控制单元：PLC控制器，负责接收指令并控制喷泉动作
驱动单元：电机、水泵等，负责驱动喷泉动作
传感器单元：水位传感器、流量传感器等，负责检测喷泉 状态
基于PLC控制的花样喷泉的设计

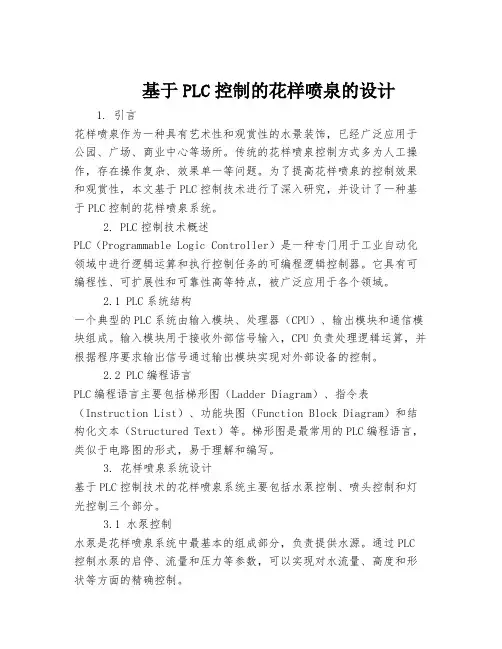

基于PLC控制的花样喷泉的设计1. 引言花样喷泉作为一种具有艺术性和观赏性的水景装饰，已经广泛应用于公园、广场、商业中心等场所。
传统的花样喷泉控制方式多为人工操作，存在操作复杂、效果单一等问题。
为了提高花样喷泉的控制效果和观赏性，本文基于PLC控制技术进行了深入研究，并设计了一种基于PLC控制的花样喷泉系统。
2. PLC控制技术概述PLC（Programmable Logic Controller）是一种专门用于工业自动化领域中进行逻辑运算和执行控制任务的可编程逻辑控制器。
它具有可编程性、可扩展性和可靠性高等特点，被广泛应用于各个领域。
2.1 PLC系统结构一个典型的PLC系统由输入模块、处理器（CPU）、输出模块和通信模块组成。
输入模块用于接收外部信号输入，CPU负责处理逻辑运算，并根据程序要求输出信号通过输出模块实现对外部设备的控制。
2.2 PLC编程语言PLC编程语言主要包括梯形图（Ladder Diagram）、指令表（Instruction List）、功能块图（Function Block Diagram）和结构化文本（Structured Text）等。
梯形图是最常用的PLC编程语言，类似于电路图的形式，易于理解和编写。
3. 花样喷泉系统设计基于PLC控制技术的花样喷泉系统主要包括水泵控制、喷头控制和灯光控制三个部分。
3.1 水泵控制水泵是花样喷泉系统中最基本的组成部分，负责提供水源。
通过PLC 控制水泵的启停、流量和压力等参数，可以实现对水流量、高度和形状等方面的精确控制。
3.2 喷头控制喷头是花样喷泉中产生各种效果的关键部件。
通过PLC对各个喷头进行独立控制，可以实现不同高度、角度、方向和形状等多种效果。
同时，通过调节每个喷头之间的时间差，还可以实现多个喷头同时工作或交替工作。
3.3 灯光控制灯光是花样喷泉中提供视觉效果的重要组成部分。
通过PLC控制灯光的亮度、颜色和变化模式等参数，可以实现与喷水效果的协调和统一，提升整体观赏性。
花样喷泉的控制系统设计
电气控制与PLC课程设计说明书题目：花样喷泉的控制系统设计专业班级：姓名：学号：指导教师：目录1系统概述 .............................................................. 错误！未定义书签。
2方案论证 .. (5)2.1 方案选择 (5)2.2方案完成计划表 (6)2.3方案总结. (7)3 硬件设计 (7)3.1系统的原理方框图 (7)3.2 主电路 (8)3.3 I/O分配 (9)3.4 元器件选型 (10)4软件设计 (10)4.1 主流程 (10)4.2 梯形图.............................................................. 错误！未定义书签。
5 系统调试 ............................................................. 错误！未定义书签。
设计心得 ................................................................. 错误！未定义书签。
产考文献 ................................................................. 错误！未定义书签。
1 系统概述随着社会的发展，人们的经济水平的提高，人们再也不用为吃喝而发愁，越来越重视享受生活，在闲余的时间去外面旅游，看看风景，放松放松心情，而社会也在力求美化社区，美化城市，在这样的背景下，花样式喷泉就这样出现的，花样式喷泉能给人一样自然地美感，而且花样式喷泉有很多样式，给人一种心旷神怡之感。
花式喷泉是人造小气候，在炎热的夏日可以起到增湿和降温的作用；也为水体充氧，有利于水体增加自净能力，起到防止水体黑臭的作用。
花样式喷泉有很多类型，最先进的有音乐喷泉，它能根据音乐来改变喷的高度，我设计的这个花样式喷泉比较简单，它有四个圆围成4圈，共有29个喷头，从第一圈到第四圈喷头个数分别为1，4,8,16.为了简单期间我用电磁阀来代表喷头，电磁阀为24v5W的，是直流控制的电磁阀，达到的这样的过程，1、按下启动按钮后，第一组喷水；2、第一组喷水5秒后第二组喷水。
plc花式喷泉设计
plc花式喷泉设计设计一个PLC（可编程逻辑控制器）控制的花式喷泉可以是一个有趣和创意的项目。
下面是一个简单的PLC花式喷泉设计的示例：1. 喷泉结构设计：•确定喷泉的形状和大小，可以是一个圆形、方形或其他形状的水池。
•在喷泉中心设计一个中央喷射器，可以使用一个或多个喷嘴。
•在喷泉的周围设计辅助喷射器，可以根据喷泉形状和空间进行布置。
2. 喷泉控制系统设计：•使用一个PLC控制器来控制整个喷泉系统。
•连接传感器来监测水位、水压和温度等参数，以确保喷泉正常运行和安全。
•安装阀门和泵等设备，以控制水的流动和喷射。
3. PLC程序设计：•编写PLC程序，使用适当的编程语言（例如Ladder Diagram 或Structured Text）来控制喷泉的各个部分。
•设计逻辑来控制中央喷射器和辅助喷射器的工作模式和喷射水流。
•考虑使用定时器、计数器和条件语句等PLC功能来实现不同的喷泉效果，例如变换喷射器的喷水方向、喷水高度和间歇喷射等。
4. 用户界面设计：•添加一个用户界面，例如触摸屏或按钮面板，让用户可以选择不同的喷泉模式和效果。
•设计界面上的按钮或选项，用于控制喷泉的开启、关闭、切换模式等操作。
5. 安全考虑：•确保在设计和操作过程中考虑到安全问题，例如使用安全阀门和紧急停止按钮来确保人员和设备的安全。
•了解并遵守当地的安全规范和标准。
请注意，这只是一个简单的PLC花式喷泉设计示例。
实际的设计过程可能需要更详细的考虑和配置，例如水泵选型、水源供应、喷嘴和喷射器的布局等。
对于更复杂和专业的设计，建议咨询PLC专业人员或工程师。
花样喷泉毕业答辩
PLC各硬件模块接线图
14
FX2N-32MT-001型号PLC概述
FX2N-32MT-001是日本三菱公司的可编程控 制器,晶体管输出及输入16点,输出16点，AC电 源(交流电源、24V直流输入)。FX2N是FX系列 中功能最强、速度最高的微型PLC，内置用户 存储器8K步，可扩展到16K步，最大可扩展到 256个I/O点，可有多种特殊功能扩展，实现多 种特殊控制功能（PID、高速计数、A/D、D/A、 等）。有功能很强的数学指令集。通过通信扩 展板或特殊适配器可实现多种通信和数据链接。
15
三菱FX2N-32MT-001特点： （1）系统配置即固定又灵活； （2）编程简单； （3）备有可自由选择，丰富的品种； （4）令人放心的高性能； （5）高速运算； （6）使用于多种特殊用途； （7）外部机器通讯简单化； （8）共同的外部设备。
16
库克船长纪念喷泉，始建于1970年，是目前世界上喷得 最高的人工喷泉。喷泉的喷射口具有750马力的动力，并设有两层
7
四种花样的控制要求
4号喷头喷水，延时2S
1号喷头喷水，延时2S
3号喷头喷水，延时2S
2号喷头喷水，延时2S
连续
连续
3号喷头喷水，延时2S
2号喷头喷水，延时2S
1号喷头喷水，延时15S
4号喷头喷水，延时30S
单步
单步
停止
停止
花样一的控制要求
花样二的控制要求
8
1、3号同时喷水，延时 3S 2、4号同时喷水，1、3 号停
5
论文主要内容
课题研究的目的、意义和系统实现功能 花式喷泉控制系统总体设计 花式喷泉控制系统硬件的设计 花式喷泉控制系统软件的设计 花式喷泉的组态监控仿真结果及结论 全文总结
5花式喷泉系统的控制
项目五
• • • • • •
花式喷泉系统的控制
下一页
返回
任务二
用步进指令实现花式喷泉系统 的控制
• 活动２：用ＧＸＤｅｖｅｌｏｐｅｒ编程软件 编写、下载、调试步进程序
• １程序输入 • 打开ＧＸＤｅｖｅｌｏｐｅｒ编程软件，新建“花式喷泉” 文件， 输入花式喷泉ＰＬＣ程序，如图５－１－８所示。 • ２程序下载 • 点击“在线”图标，再点击“写入”，将ＰＬＣ程序下载至ＰＬＣ， 如图５－１－９所示。注意：此时可让三菱ＦＸ２ＮＰＬＣ的运行按 钮切换至“ＳＴＯＰ”上。
任务三
用功能指令实现花式喷泉系统 的控制
• 活动１：认识字元件、学习位元件组合的方式
• 位元件、字元件以及位元件的组合方式是三菱ＦＸ２Ｎ系列可编程控 制系统中非常重要的基本概念。位元件、字元件以及位元件的组合也 属于软元件的范畴，那么它们之间的区别是什么？用法又是如何呢？ • 一、字元件 • 在ＰＬＣ内部，有时需要进行大量的数据处理，仅让“位元件” 单 独参与运算，是远远不够的，因此需要设置大量用于存储数值数据 （这里的数值都是指的二进制数“０” 或“１”） 的软元件，我们 把它称为“字元件”。常用的“字元件”有定时器Ｔ、计数器Ｃ、数 据寄存器Ｄ等。
上一页 下一页
返回பைடு நூலகம்
任务一
用基本逻辑指令实现花式喷泉 系统的控制
• ３系统调试 • ① 在教师现场监护下进行通电调试，验证系统控制功能是否符合要 求。 • ② 如果出现故障，学生应独立检修，根据出现的故障现象检修相关 线路或修改梯形图。 • ③ 系统检修完毕后应重新通电调试，直至系统正常工作。
PLC花样喷泉控制
电气控制与PLC实训成绩评定表姓名学号专业班级题目：PLC花样喷泉控制答辩记录：1.M8002的作用是什么？答：M8002是初始化脉冲继电器。
它能在RUN状态的第一个周期产生一个脉宽为扫描周期的脉冲，可以用它来对某些有断电保持功能的编程元件进行复位和清零。
2.软件程序中哪一步为停止控制？答：在上述程序中按下X4按钮，区间复位指令使所有的活动步复位断开，从而使正在工作的程序停止运行。
成绩评定及依据：1. 考勤情况（10%）：2. 设计调试情况（30%）：3. 设计答辩（20%）：4. 设计报告（完成情况、报告规范性等情况40%）：最终评定成绩（以分数和优、良、中、及格、不及格评定）：指导教师签字：设计任务书2013～2014 学年第2学期学生姓名：专业班级：指导教师：工作部门：一、设计题目课题1 ：.电动机的综合控制方向课题2 ：竟猜抢答系统的设计方向课题3 ：交通灯控制方向课题4 ：电梯控制方向课题5 ：喷泉或彩灯控制方向二、设计内容（含技术指标）1、用PLC实现四台以上电动机综合控制，要求模拟实际的工况，包括电机的顺序控制、电机的连锁和互锁控制，电机间的逻辑联系应具有一定的复杂程度，画出主电路和接线图，接好线，编程并进行调试。
2、用PLC实验装置设计竟猜抢答系统，要求不少于5组，有必要的组号显示、记时显示和模拟记分系统，有优先抢答功能，画出主电路和接线图，接好线，编程并进行调试。
3、用PLC实现各种路口的交通信号灯控制，要求与实际交通灯工作情况基本相符，具有必要显示和通过外部设备进行设定功能，画出主电路和接线图，接好线，编程并进行调试。
4、用PLC实现电梯控制，要求与实际基本相符，电梯层数不少于4层，画出主电路和接线图，接好线，编程并进行调试。
5、用PLC实现喷泉控制，要求花样不少于6种，能自动循环、单循环、和手动控制，画出主电路和接线图，接好线，编程并进行调试。
6、同组同学要求不能完全重复，必须有自己的亮点，对思路新颖的、和用到更多功能指令的有加分。
花式喷泉的自动控制设计
花式喷泉的自动控制设计花式喷泉是现代城市景观中常见的一种装饰性水景，它给人们带来了美的享受和视觉上的愉悦。
花式喷泉的自动控制设计对于保证其正常运行和效果的展现至关重要。
本文将探讨花式喷泉的自动控制设计，并介绍其原理、组成和实施。
花式喷泉的自动控制设计是通过电气控制系统来实现的。
它包括控制系统的硬件和软件两个部分，硬件部分主要包括感应器、执行器、控制器等设备，软件部分则是根据花式喷泉的设计要求编写的控制程序。
花式喷泉的自动控制设计在保证喷泉正常运行的还能够根据需要进行节能和环保控制，提高整体的运行效率和安全性。
花式喷泉的自动控制设计需要根据喷泉的特点和设计要求来确定控制系统的整体架构。
要确定花式喷泉的喷水高度、效果、频率等参数，然后根据这些参数来选择合适的传感器和执行器设备。
在这一过程中，需要考虑到喷泉的水位控制、喷水动作的频率和循环等因素，以保证喷泉的艺术效果和水资源的合理利用。
花式喷泉的自动控制设计需要考虑到控制系统的稳定性和可靠性。
喷泉的自动控制系统需要能够在各种环境条件下正常运行，并且能够及时处理各种异常情况和故障。
在控制系统的设计过程中，需要考虑到系统的故障诊断和自动复位功能，以确保系统的长期稳定运行。
花式喷泉的自动控制设计还需要考虑到系统的节能和环保控制。
这意味着需要通过控制程序来调节喷泉的工作状态，以避免水资源的浪费和能源的过度消耗。
可以通过定时控制来调整喷水的频率和循环，或者通过感应器来检测周围环境的情况，以实现整体的节能和环保控制。
在实际的应用中，花式喷泉的自动控制设计往往需要根据不同的需求和场景来进行定制。
在公园、广场等场所，喷泉的自动控制系统可能需要考虑到游客的安全和体验，而在商业综合体、酒店等场所，喷泉的自动控制系统可能需要考虑到商业展示和节目表演等因素。
花式喷泉的自动控制设计需要根据具体的场景和要求来进行灵活的应用，以满足不同场所的需求。
花式喷泉的自动控制设计在现代城市景观中具有重要的作用。
花式喷泉的自动控制设计
花式喷泉的自动控制设计1. 引言1.1 研究背景传统的花式喷泉控制方式往往依赖于人工操作，存在着工作效率低、能耗高、操作不稳定等问题，限制了花式喷泉的发展和应用。
开发一种能够实现自动控制的花式喷泉系统成为了当今研究的重要方向和挑战。
通过引入先进的技术和方法，结合传感器技术、控制器设计以及算法优化等方面的研究，可以有效解决传统花式喷泉控制系统存在的问题，提高工作效率和使用便捷性。
本研究旨在探讨花式喷泉的自动控制设计，为实现花式喷泉的智能化和现代化提供技术支持和理论指导。
1.2 研究目的研究目的是为了设计一种能够实现花式喷泉自动控制的系统，以提高喷泉的艺术感和观赏性。
当前市场上的花式喷泉系统多为手动控制，存在操作繁琐、效果稳定性差等问题。
通过自动控制系统的设计和优化，可以实现喷泉效果的精准控制，提高花式喷泉的美学效果和观赏性。
自动控制系统还可以实现对喷泉的节能管理，提高喷泉的运行效率和可持续性。
通过本研究，旨在探索自动控制技术在花式喷泉中的应用潜力，为喷泉设计和管理提供更多的技术支持和创新思路。
最终的目的是为了促进花式喷泉的发展，提升其在城市景观、公共场所等领域的应用价值和美学效果，为人们创造更加美好的生活环境和视觉享受。
2. 正文2.1 花式喷泉的工作原理花式喷泉是一种艺术景观和观赏水池中常见的装饰性喷泉，通常通过喷泉设备将水喷射出来形成各种美观的水花造型。
其工作原理主要包括水泵系统、喷嘴设计和水流控制。
水泵系统负责将水从水箱或水源处抽取并输送到喷泉设备中。
水泵需要具备一定的流量和扬程来确保喷泉的正常运行。
通常会根据喷泉的设计要求选择合适的水泵型号和参数。
喷嘴设计起着至关重要的作用，决定了喷泉的水花形状和高度。
不同的喷嘴可以设计成喷射直线、扩散或者喷雾状的水流，创造出不同的效果。
喷嘴的数量、排布和角度也会影响到整体的喷泉效果。
水流控制是确保花式喷泉工作稳定和效果优美的关键。
通过控制水泵的运行状态、喷嘴的开闭和水流的流量，可以实现喷泉的各种花样变化和节奏控制。
基于S7-1200 PLC的花式喷水池的控制系统设计
电气控制课程设计设计题目：基于S7-1200 PLC的花式喷水池的控制系统设计姓名：班级：学号：指导教师：成绩评定：2021年7月1日目录1.控制系统的要求 (3)1.1花式喷水池示意图 (3)1.2控制要求 (3)2. 系统设计思路 (4)3 .系统硬件设计 (4)3.1 硬件设计 (4)3.2 I/O 端子的地址分配 (5)4. 系统软件设计 (6)参考文献 (13)1.控制系统的要求1.1花式喷水池示意图a）花式喷水池喷嘴布局示意图b）花式喷水池控制开关面板图图1 花式喷水池示意图图1a）中4为中间喷水管，3为内环状喷水管，2为中环形状喷水管，1为外环形状喷水管。
图1b）中的选择开关可有4种选择，可分别用4个开关模拟实现；单步/连续开关为“1”= 单步，“0”= 连续，其他为单一功能开关。
1.2控制要求（1）控制器电源开关接通后，按下启动按钮，喷水装置即开始工作。
按下停止按钮，则停止喷水。
工作方式由“选择开关”和“单步/连续”开关来决定。
（2）“单步/连续”开关在单步位置时，喷水池只运行一个循环；在连续位置时，喷水池反复循环运行。
（3）方式选择开关用以选择喷水池的喷水花样，1～4号喷水管的工作方式选择如下：选择开关在位置“1”——按下启动按钮后，4号喷水，延时2s，3号喷水，再延时2s，2号喷水，再延时2s，1号喷水，接着一起喷水15s为一个循环。
选择开关在位置“2”——按下启动按钮后，1号喷水，延时2s，2号喷水，再延时2s，3号喷水，再延时2s，4号喷水，接着一起喷水30s为一个循环。
选择开关在位置“3”——按下启动按钮后，1、3号同时喷水，延时3s后，2、4号同时喷水，1、3号停止喷；交替运行5次后，再1～4号全部喷水30s为一个循环。
选择开关在位置“4”——按下启动按钮后，喷水池1～4号水管的工作顺序为：1→2→3→4按顺序延时2s喷水，然后一起喷水30s后，1、2、3和4号水管分别延时2s停水，再等待1s，由4→3→2→1反序分别延时2s喷水，然后再一起喷水30s为一个循环。
花式喷泉的PLC控制设计说明
花式喷泉的PLC控制设计说明花式喷泉是一种在水池或广场中使用水泵和喷水器来形成各种美丽形状和流动效果的装置。
PLC（可编程逻辑控制器）是一种用于自动化控制系统的计算机硬件设备，它可以根据预设的程序和逻辑规则控制各种电气和机械设备的操作。
设计一套PLC控制系统，可以实现对花式喷泉的喷水动作、流动效果、时间间隔和水量的控制。
以下是一个设计说明，具体包括PLC硬件选型、程序设计和控制逻辑。
1.系统元件选择：-PLC控制器：选择适用于花式喷泉控制的PLC控制器，具备足够的输入输出端口，能够满足控制需求。
-传感器：采用液位传感器、压力传感器等，用于监测水位、水压等参数，并将数据传输给PLC进行处理。
-执行器：选择适合的电磁阀、电动机和水泵等执行器，以实现控制动作。
2.硬件布线与连接：-将PLC控制器与传感器和执行器进行连接，确保信号传输正常。
-将电源与PLC和执行器进行连接，以确保电器设备正常工作。
3.PLC程序设计：-根据设计需求和技术要求，根据实际情况编写PLC的程序代码。
-设定喷水动作的类型和时间间隔，以及流动效果的参数设置。
-设置传感器和执行器的输入输出端口，并进行逻辑编程，实现控制动作的自动化。
4.控制逻辑设计：-设计喷水的动作类型和时间间隔，在程序中设定相关的时间控制代码。
-设定不同喷水器的水量和喷射形状，以实现花式喷泉的各种效果。
-根据传感器的数据进行反馈控制，保证水位、水压等参数在合理范围内。
5.性能测试和调优：-在系统硬件布线和程序编写完成后，进行系统性能测试，检查是否满足设计要求。
-根据实际情况和测试结果，对程序进行调优，以提高系统的稳定性和性能。
综上所述，设计一套PLC控制系统，可以实现对花式喷泉的喷水动作、流动效果、时间间隔和水量的控制。
通过选择适当的PLC控制器和执行器，进行硬件布线与连接，编写PLC程序设计和控制逻辑，最终可以实现花式喷泉的自动化控制，为人们带来美妙的喷泉视觉享受。
PLC花样喷泉控制系统设计
电气控制与 PLC 课程设计成绩评定表姓名学号课程设计题目：简略花式喷泉设计课程设计辩论或怀疑记录：1、怎样实现多输出控制一组水泵电机工作答：利用协助继电器，将各个协助继电器输出控制对应的水泵组进行并联，控制一组电机 Yx。
每个继电器输出时应注意互锁。
2、怎样实现水泵按指定次序循环工作答：可在开始按钮与循环最后一次喷水环节中分别并联一个协助继电器（本设计中为M20），即最后一次输出同时使该继电器接通，使之回到开始地点循环工作。
3、怎样实现手动控制各组喷泉工作答：可在最后控制各组喷头的主电路中串连常闭手动控制开关（本设计中分别为 M1 、M2、M3 、 M0）。
成绩评定依照：课程设计考勤状况（ 10％）：课程设计操作及辩论状况（40％）：达成设计任务及报告规范性（50％）：最后评定成绩（以优、良、中、及格、不及格评定）指导教师署名：年代日目程任⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4纲要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯51 、概括及目的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6概括⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6目的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 控制任和要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 多花泉原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯72. 控制方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7花式泉的控制序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7PLC 的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 3.I/O 分派表及接 .⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8I/O 分派⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 PLC 硬件接以及外面接法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 4.程序梯形与指令列表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10程序梯形⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10指令列表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯135.果及其剖析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯166.领会⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯167.致⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯168.参照文件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17纲要花式喷泉是最近几年来出现的一种园林建筑与花式赏析相联合的一种产物。
喷泉控制设计
有A、B、C三组喷头，要求启动后A组先喷5 秒，之后B、C同时喷，5秒后B停止，再过 5秒C停止而A、B同时喷，在过2秒C也喷， A、B、C同时喷5秒后全部停止，在过3秒重 复。当按下停止按钮后马上停止
三组喷头， 组先喷5秒 之后B、 有A、B、C三组喷头，要求启动后 组先喷 秒，之后 、 、 、 三组喷头 要求启动后A组先喷 C同时喷，5秒后 停止，再过 秒C停止而 、B同时喷， 同时喷， 秒后 停止，再过5秒 停止而 秒后B停止 停止而A、 同时喷 同时喷， 同时喷 在过2秒 也喷 也喷， 在过 秒C也喷， A、B、C同时喷 秒后全部停止，在过 秒重复。当按下 同时喷5秒后全部停止 秒重复。 、 、 同时喷 秒后全部停止，在过3秒重复 停止按钮后马上停止
T0
T1Biblioteka T2T3 T4T5
T0
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
20世纪80年代初，可编程控制器在先进工业国家中已获得广泛应用。世界上生产可编程控制器的国家日益增多，产量日益上升。这标志着可编程控制器已步入成熟阶段。
为了进一步提高PLC的可靠性，近年来对大型PLC还采用双CPU构成冗余系统，或采用三CPU的表决式系统。这样，即使某个CPU出现故障，整个系统仍能正常运行。
c、存储器
存放系统软件的存储器称为系统程序存储器。
存放应用软件的存储器称为用户程序存储器。
d、输入输出接口电路
1、现场输入接口电路由光耦合电路和微机的输入接口电路，作用是PLC与现场控制的接口界面的输入通道。
本次的毕业设计讲述的是如何利用PLC控制喷泉喷水方式，产生各种的样式。是一个以S7-200PLC控制为核心的花样喷泉控制系统的设计。花样喷泉在PLC的控制之下，喷出各种各样的水柱，给人以一种视觉上美的享受。
2 PLC的简介
2.1PLC的发展历史
起源：1968年美国通用汽车公司提出取代继电器控制装置的要求。1969年，美国数字设备公司的生产线上试用成功，首次采用程序化的手段应用于电气控制，这是第一代可编程控制器，称Programmable，是世界上公认的第一台PLC。
图2-1 PLC结构图
a、电源
PLC的电源在整个系统中起着十分重要的作用。如果没有一个良好的、可靠的电源系统是无法正常工作的，因此PLC的制造商对电源的设计和制造也十分重视。一般交流电压波动在+10%(+15%)范围内，可以不采取其它措施而将PLC直接连接到交流电网上去
b. 中央处理单元(CPU)
中央处理单元(CPU)是PLC的控制中枢。它按照PLC系统程序赋予的功能接收并存储从编程器键入的用户程序和数据；检查电源、存储器、I/O以及警戒定时器的状态，并能诊断用户程序中的语法错误。当PLC投入运行时，首先它以扫描的方式接收现场各输入装置的状态和数据，并分别存入I/O映象区，然后从用户程序存储器中逐条读取用户程序，经过命令解释后按指令的规定执行逻辑或算数运算的结果送入I/O映象区或数据寄存器内。等所有的用户程序执行完毕之后，最后将I/O映象区的各输出状态或输出寄存器内的数据传送到相应的输出装置，如此循环运行，直到停止运行。
在继电器控制系统中，使用的控制器件是大量的继电器，整个系统是根据设计好的电器控制图，由人工布线、焊接、固定等手段组装完成的，其过程费时费力。如果因为工艺上的稍许变化，需要改变电器控制系统的话，那么原先的整个电器控制系统将被全部拆除，而重新进行布线、焊接、固定等工作，浪费了大量的人力、物力和时间。而可编程控制器是通过存储在存储器中的程序实现控制功能的，如果控制功能需要改变的话，只需要修改程序以及改动极少量的接线即可。而且，同一台可编程控制器还可以用于不同的控制对象，只要改变软件就可以实现不同的控制要求，因此具有很大的灵活性、通用性。
1969年，美国研制出世界第一台PDP-14
1971年，日本研制出第一台DCS-8
1973年，德国研制出第一台PLC
1974年，中国研制出第一台PLC
发展：20世纪70年代初出现了微处理器。人们很快将其引入可编程控制器，使PLC增加了运算、数据传送及处理等功能，完成了真正具有计算机特征的工业控制装置。此时的PLC为微机技术和继电器常规控制概念相结合的产物。个人计算机发展起来后，为了方便和反映可编程控制器的功能特点，可编程序控制器定名为Programmable Logic Controller（PLC）。2 Nhomakorabea2 PLC的
PLC和一般的微型计算机基本相同，也是由硬件系统和软件系统两大部分组成的。PLC的硬件系统由微处理器(CPU)、存储器(EPROM，ROM)、输入输出(I/O)部件、电源部件、编程器、I/O扩展单元和其他外围设备组成。各部分通过总线(电源总线、控制总线、地址总线、数据总线)连接而成。其结构简图如下：
随着改革开放的进一步深化，在各级领导的英明决策下，旧城改造和新城建设日新月异，所以城市对喷泉水景建筑实施再次体现了各级领导的高瞻远瞩和英明决策，实现了人民提高生活质量、美化生存空间的迫切愿望。喷泉的建成将为创造良好的旅游和投资环境、提高城市品位奠定坚实的基础，将会反映城市的政治、科技、文化、经济、人民精神面貌的提高，同时也大大改善了周边环境，所以喷泉设计必须具备当今世界一流水平，尤其在科技含量方面更为重要，真正使喷泉这个形象工程成为集政治、娱乐、休闲、经济交流、旅游观光为一体.
2）、可靠性高、抗干扰能力强
对于机械手系统来说，可靠性、抗干扰能力是非常重要的指标，如何能在各种工作环境和条件(如电磁干扰、低温潮湿、灰尘超高温等)下，平稳可靠的工作，将故障率降至最低，是研制每一种控制系统必须考虑的问题。现代PLC采用了集成度很高的微电子器件，大量的开关动作由无触点的半导体电路来完成，其可靠性程度是使用机械触点的继电器所无法比拟的。为了保证PLC能在恶劣的工业环境可靠的工作，在其设计和制造过程中采取了一系列硬件和软件方面的抗干扰措施，使其可以适应恶劣的工业应用环境。
2、现场输出接口电路由输出数据寄存器、选通电路和中断请求电路集成，作用PLC通过现场输出接口电路向现场的执行部件输出相应的控制信号。
e、功能模块
如计数、定位等功能模块
f、通信模块
PLC的软件系统是指PLC所使用的各种程序的集合，通常可分为系统程序和用户程序两大部分。系统程序是每一个PLC成品必须包括的部分，由PLC厂家提供，用于控制PLC本身的运行，系统程序固化在EPROM中。用户程序是由用户根据控制需要而编写的程序。硬件系统和软件系统组成了一个完整的PLC系统，他们是相辅相成，缺一不可的。
3）、操作方便、维修容易
PLC采用电气操作人员熟悉的梯形图和功能助记符编程，使用户十分方便的读懂程序和编写、修改程序。对于使用者来说，几乎不需要专门的计算机知识。工程师编好的程序十分清晰直观，只要写好操作说明书，操作人员经短期的学习就可以使用。
4）、功能强
现代PLC不仅具有条件控制、计时、计数和步进等控制功能，而且还能完成A/D、D/A转换、数字运算和数据处理以及通信联网和生产过程监控等。因此，它既可控制开关量，又可控制模拟量；既可控制一个机械手，又可控制一个机械手群；既可控制简单系统，又可控制复杂系统；既可现场控制，又可远程控制。
5）、体积小、重量轻和易于实现机电一体化
由于PLC采用了半导体集成电路。因此具有体积小、重量轻、功耗低的特点。且PLC是为工业控制设计的专用计算机，其结构紧凑、坚固耐用、体积小巧，并由于具备很强的可靠性和抗干扰能力，使之易于装入机械设备内部，因而成为实现机电一体化十分理想的控制设备。
20世纪80年代至90年代中期，是PLC发展最快的时期，年增长率一直保持为30~40%。在这时期，PLC在处理模拟量能力、数字运算能力、人机接口能力和网络能力得到大幅度提高，PLC逐渐进入过程控制领域，在某些应用上取代了在过程控制领域处于统治地位的DCS系统。
20世纪末期，可编程控制器的发展特点是更加适应于现代工业的需要。这个时期发展了大型机和超小型机、诞生了各种各样的特殊功能单元、生产了各种人机界面单元、通信单元，使应用可编程控制器的工业控制设备的配套更加容易。
摘要
PLC是一种以微处理器为基础、带有指令存储器和输入输出接口,综合了微电子技术、计算机技术、自动控制技术、通信技术的新一代工业控制装置。具有使用方便，运行可靠，控制程序段设计简单等优点。针对传统的喷泉控制系统一旦设计好控制电路，就不能随意改变喷水花样及喷水时间等问题，本设计结合西门子S7-200可编程控制器设计能适应不同季节、不同场合的喷水要求目的的花样喷泉系统。该花样喷泉控制系统不但实现了自动转换花样喷泉的喷水样式，而且提高了系统的可靠性和安全性，具有一定的工程应用和推广价值。
喷泉是人工环境中最富有生命力的喷泉,它具有分隔空间、增加层次、净化空气美化环境的作用。现代高科技采用PLC控制，利用PLC体积小，功能强，可靠性高，且具有较大的灵活性和可扩展性的特点，通过改变喷泉的控制程序或改变方式选择开关，多姿的喷泉造型、视觉形象、色彩变换三位一体的超自然享受。随着我国人民物质生活水平的不断提高，对于精神生活的要求也在不断提高，为进一步改造环境景观，建设一个喷泉是很有必要的。随着科学技术的不断发展和生活水平的不断提高，尤其是喷泉在城市和社区环境建设中起着尤其重要的作用。当今喷泉工程和高新技术的结合正是历史发展的必然趋势，在许多休闲广场、景区或游乐场所里，人们经常看到喷泉按一定的规律喷水，由于喷泉工程中采用了大量的高新技术，从而使喷泉效果更加绚丽多彩，婀娜多姿，令人赏心悦目、流连忘返。在游人和居民经常光顾的场所，如公园、广场、旅游景点及一些知名建筑前，经常会修建一些喷泉供人们休闲、观赏。这些喷泉按一定的规律改变喷水式样，如果再与五颜六色的灯光相配合，在和和谐优雅的音乐中，更使人心旷神怡，流连忘返。
Key words:PLC control,pattern fountain system
附录：开题报告
1 绪论
喷泉象征力量，象征智慧，富有动感和生气，是一种流动的建筑。它给人带来清新环境，给人们带来一种无限遐想和美的享受。近年来，由于工业的发展、人口的增长、经济的发达，使自然环境受到限制，又由于现代技术的高速发展，面临新技术革命浪潮挑战的新形势，人们对优雅的环境生存、创造新的文化生活、追求更丰富多彩的生活情趣的要求越来越高。喷泉赢得了人们的广泛喜爱，因此喷泉在园林建筑、旅游事业中受到了极大的重视。
2.3 PLC的特点
可编程序控制器是一种以微机处理器为核心的工业通用自动控制装置，其实质是一种工业控制用的专用计算机。国内外现有的机械手系统，它们的控制形式大都采用可编程序控制器控制，特别是在智能化要求程度高容量大的现代化工业机械手系统中应用更为普遍。其主要原因是因为PLC具有以下优点：
