直流屏操作说明
华隆机电直流屏说明书
![华隆机电直流屏说明书](https://img.taocdn.com/s3/m/ebd52065302b3169a45177232f60ddccda38e66c.png)
华隆机电直流屏说明书一、引言华隆机电直流屏是一种用于电力系统的控制和保护设备,具备高效、可靠和安全的特点。
本说明书将详细介绍华隆机电直流屏的结构、原理、使用方法以及注意事项,帮助用户正确使用和维护该设备。
二、结构和原理1. 结构华隆机电直流屏由直流屏柜体、直流屏柜门、直流屏控制器等组成。
直流屏柜体采用优质钢板制作,具备良好的防护性能,能有效防止灰尘、水分和腐蚀物质对设备的侵蚀。
直流屏柜门配备观察窗、锁等装置,方便用户进行观察和操作。
直流屏控制器是整个设备的核心部分,负责控制和保护直流电源系统的正常运行。
2. 原理华隆机电直流屏采用直流电源供电方式,通过直流屏控制器对直流电源进行控制和保护。
直流屏控制器能够实时监测电流、电压、温度等参数,并根据设定的保护参数进行自动保护。
当出现电流过载、电压异常等情况时,直流屏控制器会及时发出警报并采取相应的保护措施,保证系统的安全运行。
三、使用方法1. 安装安装华隆机电直流屏时,应选择平整、干燥、通风良好的场所,避免阳光直射和雨水侵蚀。
同时,还应保持一定的安全距离,防止发生意外事故。
安装时,应根据设备的尺寸和重量,选择合适的工具和设备进行安装,确保设备稳固可靠。
2. 连接华隆机电直流屏需要与其他设备进行连接,如直流电源、负载设备等。
在连接过程中,应注意正确接线,确保连接牢固可靠。
同时,还需根据实际情况选择合适的导线和连接器,避免因连接不良导致设备故障。
3. 操作华隆机电直流屏的操作方法简单易懂。
首先,打开直流屏柜门,根据需要调整直流电源的输出电压和电流。
然后,将负载设备与直流屏进行连接,并确保连接牢固可靠。
最后,按下启动按钮,直流屏控制器将开始工作,监测和保护直流电源系统的正常运行。
四、注意事项1. 使用前应先了解华隆机电直流屏的使用方法和注意事项,确保正确操作和使用设备。
2. 避免将直流屏暴露在高温、高湿等恶劣环境中,以免影响设备的正常运行。
3. 定期检查直流屏的连接线路,确保连接牢固可靠,避免因连接不良导致设备故障。
直流屏使用说明书
![直流屏使用说明书](https://img.taocdn.com/s3/m/f773298749649b6649d74748.png)
PZGW系列微机高频直流屏使用说明书**********************************目录一、用途 (1)二、系统特点 (1)三、型号说明 (1)四、使用环境 (2)五、引用标准 (2)六、技术指标 (2)七、系统组成 (3)八、设备安装 (4)九、直流屏输入、输出接线 (4)十、直流屏操作说明和注意事项………………………………………………………4—6十一、后备保护功能 (6)一、用途PZGW系列微机高频直流屏主要用于电力系统中各类发电厂、水电站、变电站、城乡电网、铁道系统、工矿企业、邮电通信等场所的直流电源。
二、系统特点PZGW系列直流屏有一下特点:1、交流双路输入,具有互备互投装置。
2、多种接线组合方式,方便系统的配制造型。
3、充电模块采用统一接口方式,设计简单、可靠通用性强。
4、充电模块智能控制提供数据通讯中接口。
5、充电模块自主均流,保证系统的可靠性。
6、充电模块采用N+1冗余配置,系统安全可靠。
7、具备控母输出电压自动调整,模块输出电流平滑调整功能。
8、模块化结构,组屏简单,配置灵活。
9、大屏目汉字显示,完整显示设备运行状态,操作简单、方便。
10、信息存储器存储容量大,查询方便。
11、根据需求可配制电池在线自动监测功能,馈线回路绝缘监测功能。
12、具有和母、控母绝缘监测功能,根据需求可配制馈线回路绝缘监测功能。
13、系统具有遥测、遥倍功能。
三、型号说明PZ G W 1-电池容量控母输出额定电流控母输出额定电压设计序号微机控制高频电源直流屏AH四、使用环境1、海拔高度不超过2000米。
2、环境温度: 10℃~50℃。
3、日平均相对湿度不大于95%,日平均湿度不大于90%。
4、无强烈振动和冲击,无强烈电磁干扰。
5、周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体,导电微粒和严重的 霉菌。
6、垂直倾斜不大于5度。
五、引用标准GB/T19826—2005 《电力工程直流电源设备通用技术条件及安全要求》JB/T5777.2—2002 《电力系统二次电路用控制及继电保护屏通用技术条件》DL/T5044—2004 《电力直流系统设计规程》DL/T637—1997 《阀控式密封铝酸蓄电池订货技术条件》DL/T5044—1995 《发电厂、变电站直流系统设计技术规定》GB/T3859.1—9.3 《半导体变流器基本要求规定》JB/5777.4—2000 《电力系统直流电源设备通用技术条件和安全要求》GB2900.11—1981 《蓄电池名词术语》GB/17478—1998 《低压直流设备的特性及安全要求》GB50171—92 《电气装置安装工程柜及二次回路接线施工及验收规定》GB50065—1994 《交流电气装置的接地设计规范》DL/T856—2004 《电力直流电源监控装置》DL/T781 《电力高频开关电源模块》六、技术指标1、输入电压:AC323V~475V(三相四线制)2、电网频率:45Hz~55Hz3、效率:≥92%4、功率因数:≥0.925、控母电压:DC220V±56、控母电压调节范围:198~2427、合母电压:DC198~2608、稳压精度:0.5%9、稳流精度:0.5%10、纹波系数:0.1%七、系统组成直流屏系统组成图系组基本组成:1.交流配电:由双路交流引入自动切换,实现供电可靠性,将交流电源引入分配给各个高频充电模块。
直流屏操作说明
![直流屏操作说明](https://img.taocdn.com/s3/m/113363fd9fc3d5bbfd0a79563c1ec5da50e2d623.png)
直流屏操作说明说明:本文档提供了直流屏的详细操作步骤和相关注意事项,供用户参考使用。
1、欢迎使用直流屏1.1 概述直流屏是一种用于显示图像和文字的设备,适用于室内和室外场景。
它具有高清晰度、低能耗和长寿命等特点。
1.2 主要特性- 高分辨率显示- 明亮且鲜艳的颜色- 多种显示模式可选- 可远程控制2、准备工作2.1 配置直流屏将直流屏正确安装在供电设备上,并确保供电设备与直流屏连接稳固。
2.2 连接电源将直流屏的电源线连接到电源插座,并确认电源线连接牢固。
2.3 连接信号源使用适当的连接线将信号源(如电脑、摄像头等)与直流屏连接。
3、启动和关闭3.1 启动直流屏按下直流屏的电源按钮,等待几秒钟直到屏幕亮起。
3.2 关闭直流屏按下直流屏的电源按钮,等待几秒钟直到屏幕关闭。
4、显示设置4.1 调整屏幕亮度在直流屏附带的遥控器或操作面板上,寻找亮度调节按钮,按下按钮进行适当的亮度调整。
4.2 调整屏幕显示模式在直流屏附带的遥控器或操作面板上,寻找模式调节按钮,按下按钮依次选择不同的显示模式,如图片模式、文字模式等。
5、连接远程控制5.1 远程控制应用在方式应用商店或电脑软件网站并安装直流屏的远程控制应用。
5.2 连接直流屏打开远程控制应用并按照应用的指示,连接到直流屏。
6、注意事项6.1 温度要求使用直流屏时,请注意环境温度不要超过指定范围(通常为-20°C至50°C)。
6.2 防潮防尘避免直流屏进水或接触过多灰尘,可使用防潮和防尘措施保护设备。
6.3 防静电在操作直流屏之前,请确保自己的身体带有静电,以免对设备产生静电干扰。
7、附件本文档不涉及附件。
8、法律名词及注释本文档不涉及法律名词及注释。
简述直流屏原理作用与操作说明
![简述直流屏原理作用与操作说明](https://img.taocdn.com/s3/m/87eab72d0242a8956aece499.png)
简述直流屏原理作用与操作说明现代企业都离不开电,如石化、煤矿、医院、学校、商场等。
而直流屏是电气设备中必不可少的一个组合配电设备之一。
标签:直流屏;原理;操作说明1 直流屏的组成充电柜-充电模块-监控模块-电池组-降压硅链。
2 直流屏特点2.1 具有高可靠性它采用开关电源的模块化设计,N+1热备份。
其中充电模块可以带电热插拔,平均维护时间大大减少。
动力母线与控制母线可以由充电模块单独直接供电,通过降压装置能够热备份。
它具有可靠的防雷和电气绝缘措施,选配的绝缘监测装置能够实时监测系统绝缘情况,确保系统和人身安全等等。
2.2 具有高智能化它的监控模块采用大屏幕液晶汉字显示,声光告警。
可通过监控模块进行系统各个部分的参数设置。
模块具有平滑调节输出电压和电流的功能,具备电池充电温度补偿功能。
具有多个扩展通讯口,可以接入多种外部智能设备(如电池测试仪、绝缘监测装置等)。
可实现无人值守。
蓄电池具有自支管理及保护,实时自动检测蓄电池的端电压、充电放电电流,并对蓄电池的均浮充电进行智能能控制,设有电池过欠压和充电过流声光告警。
3 技术数据(如表1)4 操作说明日常使用中,具体操作步骤如下:(1)参数配置。
接通交流电,监控系统开始工作,显示屏面亮,有提示信息出现。
(2)电池组接入。
参数配置完毕后,检查电池组的两端电压值和监控屏提示的合母电压值。
如果合母电压值和电池组电压相差较大,则通过设置监控的均/浮充电压参数调整合母电压值,使其和电池组电压一致。
然后切断交流电源,将电池回路的熔断器插入。
再次合上交流电。
并逐一合上各路输出断路器,检查指示灯及对应输出端子电压是否正常;系统当前信息菜单显示的各参数应该正常。
(3)功能测试。
两路交流电切换测试:切断一路交流输入,系统在数秒后会自动切换到交流二路。
恢复一路供电以后,系统又会在数秒以后自动切换到一路供电。
降压硅链的测试:转动硅链的操作手柄,处于自动状态,则控制母线电压能稳定在降压硅链的输出范围内。
直流屏使用说明书(4)
![直流屏使用说明书(4)](https://img.taocdn.com/s3/m/09983c32b52acfc789ebc997.png)
第一章概述1、产品用途:PGD系列直流电源屏广泛用于电站、变电所、城乡电网、铁道系统、工矿企业、邮电通信等场所的直流电源系统;供给:*断路器正常的分、合闸等操作电源;*仪器仪表、继电保护等控制电源;*事故时的应急电源(事故油泵、事故电机、应急照明等);*通讯电源;*载波电源;*交流UPS等。
2、产品型号及其分类:合闸母线电压控制母线电压电池组数×容量设计序号产品编号浙江三辰公司直流屏举例说明:如:PGD6-IV-2×100-220/220 为:浙江三辰电器公司免维护电池直流屏,高频开关电源方案,微机控制,触摸屏或液晶显示;设计方案采用IV方案,电池采用双组100AH,合闸母线电压220V,控制母线电压220V。
产品编号说明:PGD1:镉镍电池直流屏,无微机控制方案;PGD2:免维护电池直流屏,无微机控制方案;PGD3:通讯电源直流屏,无微机控制方案;PGD4:免维护电池直流屏,电抗器方案,微机控制;PGD5:免维护电池直流屏,电抗器方案,微机控制,触摸屏或液晶显示;PGD6:免维护电池直流屏,高频开关电源方案,微机控制,触摸屏或液晶显示;PGD7:免维护电池直流屏,高频开关电源方案,微机控制,触摸屏或液晶显示,总线式结构。
3、直流电源屏的组成:图1-1 直流电源屏系统图由上图可以看出,直流屏主要由交流电源输入单元、整流器单元、电池充放电控制单元、蓄电池组、直流馈出、母线监察(电压测量、绝缘、闪光)等几个部分组成。
带微机控制的直流屏,增加了中央监控单元,使直流屏的介面更友好、操作、控制更简单。
上图中直流系统所采用的整流器是由一个或多个高频开关电源模块所组成整流。
高频开关电源模块具有体积小,重量轻,效率高,输出纹波低,动态响应快,控制精度高,模块可叠加输出等优点,近年来已被大规模应用在直流电源系统中,取代了原来直流系统中的“干式工频变压器+硅整流系统”成为直流系统整流器的主流。
上图中控制母线所采用的调压装置的组成形式为“降压二极管模块+自动调压装置”。
直流屏使用说明书
![直流屏使用说明书](https://img.taocdn.com/s3/m/4ad821cc5022aaea998f0f7d.png)
GZ第一章
企业简介
上海青辰电源有限公司始建于 1997 年,地址位于上海科学卫星城嘉定区,占地面积近 14000 平方米。生产面积为 11000 平方米,是直流电源柜全国联合设计组成员单位之一,参 与国家直流电源行业标准的制定工作,是一家集科研、设计、开发为一体的高新技术企业, 企业拥有众多高水平专业人才, 公司员工近百人, 大专学历占 80%以上。 公司技术力量雄厚, 制造工艺先进。 企业以直流电源屏、EPS,两大类产品为主,产品分为高.中.低档.几十种规格型号, 供客户任意选择,产品以高性能,高质量,完善的售前、售中、售后服务,立足与市场。 1999 年公司产品通过国家部级检测,上海经贸委的新产品鉴定,通过 ISO9001 国家质 量体系认证,通过机械部认证授予生产许可证(型号证书),公司由国家经贸委列入经贸委 推荐名单,成为直流屏行业自主研发生产的厂家之一。 2001 年公司被列为机械部组织的 GZS 型数控直流屏的全国联合设计组成员。 2002 年公司获得了全国统一设计的新产品型号使用证书(生产许可证)同年取得英国 皇家 ACA 质量体系认证,为公司走入国际市场打下坚实的基础。 2004 年,公司获得了《高频开关电源模块》.《应急电源装置》和《高频开关电源模 块环路控制器》三项实用型专利证书。 2005 年公司经远东资信评估公司进行资信评估,被评为 A 级,同年通过上海市质量技 术监督局检测颁布的 SMA 计量合格证书. 公司生产的直流电源屏被为上海名优产品。 2006 公司生产的直流电源屏再次被为上海名优产品。公司被商务部国际贸易组织研究 院评为企业诚信的 AA 级企业。 2008 年公司是上海电源行业中唯一一家被上海市品牌推委员会推荐为品牌企业,公司 生产的直流电源屏也是唯一一家被推荐为品牌产品,被《消费日报》评为全国质量过硬.信 用可靠双保障企业称号, 并被 315 集中展示推广, 同年被中国中轻产品质量保障中心评定为 重点推广单位,并荣获证书。 2009 年被中国信息报评定为品牌与服务双优企业称号,并颁发荣誉证书。 2010 年公司被中国市场调查研究中心和中国社会经济决策咨询中心评定为中国直流 电源屏制造业十强企业。 2011 年公司被上海电器行业协会上海市企业诚信创建活动组委会评定为诚信创建企 业。 2011 年公司被中国质量管理体系认证中心和中国电力工程建设管理委员会评定为:
直流屏说明书
![直流屏说明书](https://img.taocdn.com/s3/m/390b38d376eeaeaad1f330f2.png)
目录表一、产品简介 (2)二、使用环境 (2)三、技术指标 (2)四、安装及使用前准备 (3)五、操作步骤 (3)六、基本参数设定及修改 (11)七、主要部件功能介绍 (12)八、故障检修及保养维护 (13)九、运输、贮存及保证期 (14)GZDW直流屏使用说明书1.产品简介GZDW智能直流电源屏设计参照了电力部《DL/T5044-2004》、《JB/5777.2-2002》及《JB/5777.3-2002》等相关技术标准制作,能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低压开关分合闸的供电需求。
它广泛适用于500KV以下的变配电站和60万KW以下发电厂的直流操作电源需求。
2.使用环境2.1 海拨高度不超过于2000米。
2.2 环境温度-10~+50℃。
2.3 日平均相对湿度不大于95%,月平均相对湿度不大于90%。
2.4 无强烈振动和冲击,无强烈电磁场干扰。
2.5 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。
2.6 垂直倾斜度不大于5度。
3.技术指标3.1 三相交流输入电压380V(+15%,-10%),频率50 HZ。
3.2 控制母线直流输出电压:220V。
3.3 控制母线直流输出电流额定值:14A。
3.4 免维护全密封铅酸蓄电池的电池容量额定值:65AH。
3.5 直流屏在0.5秒内瞬时输出电流值2C:130A。
3.6 控制母线电压稳定度≤±2%。
3.7 控制母线电压纹波系数≤±0.1%。
3.8 恒流精度≤±0.5%。
3.9 合闸母线电压≤+15%,-10%。
3.10 最大限流输出电流(A):1.2I N。
3.11 效率≥90%。
3.12 功率因数>0.92。
3.13 响应速度:0.2ms。
3.14 整机噪声≤50dB。
3.15 均流方式:自动均流。
3.16 谐波:无干扰。
4.安装及开机前的准备4.1 安装4.1.1 直流屏外形尺寸: 800×600×2260mm(长×宽×高)。
直流屏说明书
![直流屏说明书](https://img.taocdn.com/s3/m/a67255dd3c1ec5da51e27006.png)
微机型直流电源屏西安秦电仪表有限责任公司目录表一、产品简介 (2)二、使用环境 (2)三、技术指标 (2)四、安装及使用前准备 (3)五、操作步骤 (3)六、基本参数设定及修改 (11)七、主要部件功能介绍 (12)八、故障检修及保养维护 (13)九、运输、贮存及保证期 (14)GZDW直流屏使用说明书1.产品简介GZDW智能直流电源屏设计参照了电力部《DL/T5044-2004》、《JB/5777.2-2002》及《JB/5777.3-2002》等相关技术标准制作,能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低压开关分合闸的供电需求。
它广泛适用于500KV 以下的变配电站和60万KW以下发电厂的直流操作电源需求。
所谓直流屏就是通过充电机给蓄电池充电并通过蓄电池储存直流电能(电压值以及蓄电池的数量根据断路器的规格型号而定一般在110伏-220伏相应地需要蓄电池9-18块)在高低压开关柜需要电动合闸或分闸的时候能够对其合闸线圈或分闸线圈给出符合要求的直流电压以实现合闸或分闸,直流屏用在发电供电部门和具有一定规模的企事业单位的供电配电房中.蓄电池组的供电试验: 1. 当交流电源失电时,蓄电池组即刻通过硅链不间断向母线供电,当母线电压降低时,系统可通过调压装置自动地对母线电压进行调节,当母线电压恢复正常时,系统将自动关断母线电压调节装置。
2. 母线电压恢复正常后,整流器能自动地对蓄电池进行充电,以保证蓄电池组容量足够以随时能够向母线再供电,直流屏由高频开关整流模块,可编程控制器(PLC),蓄电池组,绝缘监视装置,蓄电池自动监测装置,母线电压自动调节装置,触摸屏,预告信号装置等组成.2.使用环境2.1 海拨高度不超过于2000米。
2.2 环境温度-10~+50℃。
2.3 日平均相对湿度不大于95%,月平均相对湿度不大于90%。
2.4 无强烈振动和冲击,无强烈电磁场干扰。
2.5 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。
电子电器_直流屏操作说明
![电子电器_直流屏操作说明](https://img.taocdn.com/s3/m/6f97aa1fb7360b4c2e3f6467.png)
湖南锦江鑫湘酒店配电房直流屏操作维护说明版权:杨广QQ群: 15056486湖南锦江宾馆配电房现运行的直流屏是在原直流屏基础上通过更换蓄电池而成。
已更换蓄电池为邵阳市大祥蓝海电源厂生产的6FM24AH阀控密封式维护铅酸蓄电池,并对原充电机运行参数进行了整改。
在操作使用及维护过程中请参阅此说明,以免因误操作及维护影响系统运行。
一.充电机开关机操作1.开机:合上交流电源开关1ZK,交流电源指示灯亮。
按下充电机电源控制按钮QA,充电机控制电源交流接触器KM上电启动充电机电源,充电机经过延时后即建压输出,充电机输出指示灯KD亮。
投上电池开关3ZK,对应充电机运行状态转换开关位置调节充电机输出调节电位器整定充电机运行参数。
此时充电机输出电压表V1指示充电机输出电压,充电机输出电流表A1指示充电机输出电流。
依次投上控制开关2ZK及馈线开关ZK1及ZK2,系统即向直流负荷供电。
此时,充电机输出电流表指示电池充电电流及经常负荷电流。
当电池运行在电压浮充时,按下浮充电流检测按钮DN,浮充电流表指针低于0刻度指示电池浮充电流(当电池处于放电态时,按下电流检测按钮DN,浮充电流表指针高于0刻度指示电池向直流负荷放电的电流)。
2.关机:按下充电机关机按钮TA及关断交流电源开关1ZK即可。
二.直流屏运行时注意事项1.请参照蓄电池运行参数表对充电机运行参数进行调整。
2.保证蓄电池运行时端电压不低于190V,不高于240V。
3.应保证蓄电池主充电流不大于2.4A。
4.当系统绝缘低时,请立即处理。
5.应保证蓄电池运行温度不高于50℃。
6.电池应在1~1.5年内做一次全充全放活化。
三.直流屏运行参数表(注:C指电池额定容量24AH, 0.1CA=0.1×24A=2.4A )以2.4A放电10小时,终止电压为10Z×1.8V=183.6V单格浮充电压为10Z×2.25V=229.5V二00三年八月七日。
直流屏说明书
![直流屏说明书](https://img.taocdn.com/s3/m/3ca832ba90c69ec3d5bb75d0.png)
直流屏说明书Revised on November 25, 2020微机型直流电源屏西安秦电仪表有限责任公司目录表一、产品简介 (2)二、使用环境 (2)三、技术指标 (2)四、安装及使用前准备 (3)五、操作步骤 (3)六、基本参数设定及修改 (11)七、主要部件功能介绍 (12)八、故障检修及保养维护 (13)九、运输、贮存及保证期 (14)GZDW直流屏使用说明书1.产品简介GZDW智能直流电源屏设计参照了电力部《DL/T5044-2004》、《JB/》及《JB/》等相关技术标准制作,能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低压开关分合闸的供电需求。
它广泛适用于500KV以下的变配电站和60万KW以下发电厂的直流操作电源需求。
所谓直流屏就是通过充电机给并通过蓄电池储存直流电能(电压值以及蓄电池的数量根据断路器的而定一般在110伏-220伏相应地需要蓄电池9-18块)在高低压开关柜需要电动合闸或分闸的时候能够对其或分闸线圈给出符合要求的以实现合闸或分闸,直流屏用在发电供电部门和具有一定规模的企事业单位的供电配电房中.蓄电池组的供电试验: 1.当交流电源失电时,蓄电池组即刻通过硅链不间断向母线供电,当母线电压降低时,系统可通过调压装置自动地对母线电压进行调节,当母线电压恢复正常时,系统将自动关断母线电压调节装置。
2.母线电压恢复正常后,整流器能自动地对蓄电池进行充电,以保证蓄电池组容量足够以随时能够向母线再供电,直流屏由高频开关整流模块,可编程控制器(PLC),蓄电池组,绝缘监视装置,蓄电池自动监测装置,母线电压自动调节装置,触摸屏,预告信号装置等组成.2.使用环境海拨高度不超过于2000米。
环境温度-10~+50℃。
日平均相对湿度不大于95%,月平均相对湿度不大于90%。
无强烈振动和冲击,无强烈电磁场干扰。
周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。
GZW微机型直流屏操作手册
![GZW微机型直流屏操作手册](https://img.taocdn.com/s3/m/03698804bb68a98271fefaa1.png)
GZDW微机型直流屏中央信号屏控制配套原理、接线图纸触摸屏操作说明2008年GZW微机型直流屏JKⅡ型监控操作手册(EVIEW触摸屏)(注:以下画面可能由于用户所选功能不同而有所差异,具体以订货技术协议为标准)一、系统监控器及触摸屏具体操作说明1.直流屏正常开启后,触摸屏进入开机画面,如下所示:2.在开机画面上按“数据显示”,则进入数据分类选择画面,如下所示:正常状态下以上画面会有相应的数据显示。
以上任意画面中按“返回”,画面会切换到开机画面。
3.在欢迎画面中按“闪光试验”,则进入如下画面:以上画面,按住“闪光试验”,右面的指示灯会按照一定的频率闪动,按“返回”退到开机画面。
4.在开机画面中按“故障信息”,则进入如下画面:进入画面后显示直流屏的故障状态,平时直流屏如有故障,触摸屏会自动翻屏至此画面,并伴有蜂鸣器音响输出;按“警铃解除”解除蜂鸣器声响。
(注:画面上的故障内容只在有故障时跳出,并按一定频率闪动)按“报警记录”按钮,则进入如下画面:画面里会显示直流屏的历史报警记录。
5.在开机画面中按“系统设置”按钮则进入如下画面:注:在进入“参数设置、误差校正、模块控制”前需输入管理员密码,具体操作如下:按画面左上方的*会自动弹出键盘,然后在画面右下方的数字键盘中输入管理员密码,按ENT键即可,同时画面会显示当前等级1或2,进入“参数设置、误差校正、模块控制”画面修改数据后,别忘了退出安全等级为O,操作方式:按画面右上方切换等级下的数字,出现键盘后直接按ENT既可,同时当前等级显示为0。
6.在系统设置画面中按“参数设置”则进入如下画面:以上设置可以通过键盘或者画面右面对应的按键才操作。
键盘操作:点击数字会自动弹出键盘,输入需要的数值后按ENT确认。
按键操作:点击对应的左右按钮,左为减小,右为增大(建议按键操作)通讯波特率修改值:0031H对应300bps,0041H对应600bps,0051H对应1200bps,00 61H对应2400bps, 0071H对应4800bps,0081H对应9600bps, 0091H对应19200bps,设定完毕后,需要把PLC运行开关复位再开启,操作才可生效,初始值为1200 bps。
直流屏现场操作流程
![直流屏现场操作流程](https://img.taocdn.com/s3/m/0870f05ba8956bec0975e3a6.png)
直流屏篇
一.熟悉直流屏配置及基本功能。
1.微机监控系统
用于监测直流系统运行情况,并给下位机下达动作命令。
2.交流接触器
用于两路交流电输入切换。
3.交流检测模块
用于系统交流测量及判定直流屏使用哪一路。
4.数据采集模块
用于采集电池电压电流、控母电压电流,部分开关量动作情况,遥信节点输出。
5.绝缘检测模块
用于检测母线及支路正负极对地电压、电阻。
6.绝缘选线模块
用于拓展绝缘检测模块(支路不够可继续拓展)。
7.电池巡检装置
用于测量每节蓄电池电压。
二.基本操作
1.直流屏上电前因测量两路进线端子交流电压是否正确(上级开关应跳开漏电保护装置,零线与地分开)。
2.测量正负母线排不短路,无接地现象。
3.推交流输入空开并观察直流屏整体是否有异常情况,可先推交流输
入1路,待系统稳定后再推交流输入2路。
4.在直流监控中查看各数据显示是否有异常。
5.测量电池保险上下桩头电压及正负极是否对应,避免反接。
6.用专用插拔装置上电池保险,并观察充电电流(0.1C10)。
7.推直流馈出空开前需确保下级设备无短路现象,给下级设备送电前确认输入电压正负极是否正确。
直流屏说明书
![直流屏说明书](https://img.taocdn.com/s3/m/a9f724d426fff705cc170adf.png)
1. 概述GZDW □系列高频开关直流电源柜是我公司吸收消化国内外同类产品的优点,根据GB/T 19826-2005和DL/T 459-2000等标准自行设计生产的直流电源成套装置,是目前变配电系统必不可少的直流电源系统。
产品作为控制、信号、事故照明等负荷的正常与事故情况下的直流电源系统,广泛应用于500KV 到10KV 不同电压等级的变电站及开闭所,15MW-60MW 发电机组的电厂等场所。
产品具有RS485/RS232通讯接口,通过上位机可实现对本设备的“四遥”(遥测、遥信、遥调、遥控),可用于无人值守变电站,是传统直流电源成套装置的理想换代产品。
2.型号说明:直流标称电压(V)电池额定容量(Ah)及组数(双组x2)监控装置(W-微机型 无-省略)设计序号电力系统直流电源柜(屏)G Z DW3. 正常使用条件:3.1海拔不超过2000m 。
3.2设备运行期间周围空气温度不高于40℃,不低于-25℃。
3.3日平均相对湿度不大于95%,月平均相对湿度不大于90%。
3.4安装使用地点无强烈振动和冲击,无强电磁干扰,外磁场感应强度不得超过0.5mT 。
3.5安装垂直倾斜度不超过5%。
3.6使用地点不得有爆炸危险介质,周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质,不允许有霉菌存在。
3.7交流输入采用三相四线制,电压不对称度不超过5%。
3.8 交流输入电压应为正弦波,非正弦含量不超过10%。
注意:本设备仅限在室内安装,并注意设备运行的环境温度!4.基本技术参数:4.1 交流输入电压:AC380V±10% 50HZ±2%。
4.2 控制母线电压:DC220V □ DC110V □。
4.3 控制母线额定电流(A):0-4004.4 合闸母线电压:均充:DC251V/DC125V(不带温度补偿时)浮充:DC243V/DC122V(不带温度补偿时)4.5 合闸母线电流:≥0.15C10(C10:10h放电率放电电流)4.6 事故后可供电时间:1h。
直流屏操作及说明
![直流屏操作及说明](https://img.taocdn.com/s3/m/8588e8be1a37f111f1855be9.png)
警告1)本设备所备蓄电池闲置六个月后(包括未安装及安装后未投运的情况),必须对其进行充电。
否则将引起蓄电池的永久损坏。
2) 本设备在变电所安装调试完成至变电所正式运行期间,如交流电源未投入运行时,必须断开蓄电池组总开关,避免屏内自用电引起电池过放电;严禁将蓄电池组作为变电所高低压设备的临时调试电源,否则将存在过放电引起蓄电池永久损坏的可能。
3) 本设备安装使用后蓄电池组严禁过放电,当蓄电池欠压告警时,应立即断开蓄电池组总开关,应立即对蓄电池进行充电。
否则将损坏蓄电池。
4)在正常运行时,蓄电池始终处于浮充状态,不能断开交流电源或电池组开关,否则蓄电池组会因欠充而损坏!5) 请严格按图纸连接屏间接线和电池组连线,严禁将电池正、负极性接反,否则将损坏蓄电池和其它元器件。
6) 本设备高频开关模块上的微调、控制及地址上的拔码开关均已设定完毕,请不要随意改动。
7) 不得任意在直流母排上接电源,临时用试验电源应取自合闸馈线电源,严禁非专业人员操作。
如果用户违反上述警告条款,造成本设备中元器件和蓄电池损坏,本公司将不承担三包责任。
注意:本设备中所使用的蓄电池在到达使用年限后请不要随意丢弃,请将其卖给有环保资质的回收企业,以免造成二次环境污染!!!一、概述:程控高频开关电源具有体积小,重量轻,效率高,输出纹波低,动态响应快,控制精度高,模块可叠加输出,蓄电池采用屏式安装,成套性强等特点。
广泛应用于电站、变(配)电所、工矿企业、邮电通信等场合的直流电源系统,可实现无人值班。
二、型号及其含义:该系列直流屏作为其中一大系列,由高频开关整流模块,可编程控制器(PLC),蓄电池组,绝缘监视装置,蓄电池自动监测装置,母线电压自动调节装置,触摸屏,预告信号装置等组成。
蓄电池采用免维护电池。
三、使用条件:1.环境温度-5℃~+40℃,日平均气温≤35℃。
2.相对湿度不大于85%。
3.使用场所的污染等级≤3级。
(有导电性污染物,或由于预期的凝露使干燥的非导电性污染物变为导电性的)4.产品垂直安装的倾斜应≤5度。
直流屏操作说明
![直流屏操作说明](https://img.taocdn.com/s3/m/ac79ad73ff4733687e21af45b307e87101f6f8f3.png)
直流屏操作说明直流屏操作说明1.概述直流屏是一种用于显示直流电流值的设备,广泛应用于电力系统、实验室和工业控制等领域。
本文档将详细介绍直流屏的操作步骤以及相关注意事项。
2.准备工作在操作直流屏之前,请确保已将设备接入电源,并检查以下准备工作:2.1 验证电源稳定确认直流屏所连接的电源稳定,并符合设备的额定电压和电流要求。
2.2 接线检查检查直流屏与其他设备的接线是否正确连接,并确保连接紧固可靠。
2.3 保护措施操作直流屏时,应穿戴适当的安全装备,如绝缘手套和护目镜,以防止电击和其他意外伤害。
3.开机操作按照以下步骤进行直流屏的开机操作:3.1 打开电源开关将直流屏的电源开关置于“开启”位置,待设备启动完成。
3.2 设定电流值使用直流屏上的控制按钮或触摸屏,输入所需的直流电流数值,并确认设置。
3.3 输出开关确认直流屏的输出开关处于关闭状态,以确保电流不会在设置之前就开始输出。
仔细检查输出状态指示灯,确保其确实处于关闭状态。
4.调整操作根据实际需要,可以进行以下调整操作:4.1 电流范围调整使用直流屏上的调整按钮或触摸屏,可以实时调整输出的电流范围,确保符合实验或工作的要求。
4.2 电流稳定度调整通过调整直流屏上的稳定度控制按钮或触摸屏,可以使输出电流保持稳定。
根据实际情况,进行微调以达到所需的稳定度。
4.3 输出启停控制按下直流屏上的输出控制按钮或触摸屏上的启停按钮,可以手动启停输出电流。
在实验或工作中,需要暂停电流输出时,可以使用此功能。
5.关机操作在结束直流屏的使用后,请按照以下步骤进行关机操作:5.1 停止电流输出确保直流屏的输出已经停止,输出状态指示灯处于关闭状态。
5.2 关闭电源开关将直流屏的电源开关置于“关闭”位置,断开电源连接。
6.附件本文档涉及的附件请见附件页。
7.法律名词及注释7.1 直流电流直流电流是指电流方向保持恒定的电流。
与交流电流不同,直流电流的方向不会发生变化。
7.2 输出范围输出范围是指直流屏可提供的电流范围,可以根据实际需求进行调整。
直流屏操作说明
![直流屏操作说明](https://img.taocdn.com/s3/m/d78e3d1fdf80d4d8d15abe23482fb4daa58d1daa.png)
直流屏操作说明直流屏操作说明1. 直流屏运行220kV站直流系统采用哈尔滨九洲电气股份有限公司,220V直流系统采用单母分段接线,采用直流系统屏一级供电方式。
两组蓄电池经刀开关分别接于两段母线上,两组蓄电池经联络刀开关连接,为防止两组蓄电池并列运行,联络开关与蓄电池刀开关之间设有闭锁装置,两套充电装置经刀开关分别接于两端母线上。
直流系统对负荷的供电原则为:对主控室内所有负荷采用辐射网络供电,设置两面馈电柜。
对220kV断路器合闸负荷采用辐射网络供电,220kV GIS内刀闸控制、位置指示、联锁、报警信号电源,带电显示装置电源按环网方式供电。
10kV开关柜内设备保护控制、合闸负荷按环网方式供电。
蓄电池也采用哈尔滨九洲电气股份有限公司产品,300Ah,蓄电池组架式安装,两组蓄电池布置在主控综合楼专用蓄电池室内。
蓄电池同时考虑布置通信蓄电池的位置。
蓄电池个数暂按104只考虑,具体应根据设备厂家单体浮充电压确定,保证在正常运行时,直流系统母线电压约为1.05Ue(不能超过1.05Ue)。
2. 直流系统组成及操作交流配电将交流电源引入分配给各个充电模块,扩展功能为实现两路交流输入的自动切换,以提高直流系统供电的可靠性。
为防止过电压损坏充电模块,交流配电设有防雷装置。
充电模块模块JZ-22020B型高频开关电源模块采用了先进的无源PFC技术和脉宽调制软开关技术的控制技术(PWM),使得模块效率进一步提高,谐波减小。
模块采用交流三相三线制380V AC平衡输入方式,不存在中线电流损耗。
模块交流输入经过尖峰抑制电路和EMI吸收电路,经全桥整流滤波电路将三相交流电压整流为脉动的直流电压,由高频脉宽调制变换器变换将脉动的直流电压成高频方波电压,再由输出整流滤波电路,得到稳定的输出电压和电流,在电网电压和负载发生变化时反馈调整电路控制脉宽调制电路,使得输出电压和电流保持稳定。
模块结构和功能,前面板说明1.前面板如图一。
直流屏操作规程(3篇)
![直流屏操作规程(3篇)](https://img.taocdn.com/s3/m/d6be9b2de55c3b3567ec102de2bd960591c6d969.png)
第1篇一、适用范围本规程适用于本单位的直流屏操作和维护工作,其他类似设备参照执行。
二、操作人员要求1. 操作人员必须具备特种作业操作证(低压电工)及以上等级证书,并经过直流屏专业培训,熟悉设备工作原理、结构及故障处理方法。
2. 操作和检修时至少由两名电气专业人员进行,其中一人操作,一人监护。
3. 操作人员应正确穿戴劳保着装,确保安全。
三、操作前的准备工作1. 操作人员应提前熟悉设备工作原理、结构及操作规程。
2. 检查设备运行状态,确保设备正常。
3. 确认操作区域无安全隐患,如有必要,进行安全防护措施。
四、操作步骤1. 启动直流屏(1)打开直流屏电源开关,观察设备运行状态。
(2)检查直流屏输出电压,确保符合要求。
2. 停止直流屏(1)关闭直流屏输出开关,切断输出电路。
(2)关闭直流屏电源开关,停止设备运行。
3. 故障处理(1)发现设备异常,立即停止操作,报告上级。
(2)根据故障现象,分析原因,采取相应措施进行处理。
(3)故障排除后,重新启动设备,确认设备恢复正常。
五、维护保养1. 定期检查设备运行状态,发现异常及时处理。
2. 检查设备接线是否牢固,绝缘性能是否良好。
3. 检查电池电压,确保电池容量充足。
4. 清洁设备,保持设备清洁干燥。
六、安全注意事项1. 操作人员必须严格遵守本规程,确保操作安全。
2. 操作过程中,注意防止误操作,造成设备损坏。
3. 严禁带电操作,确保人身安全。
4. 操作人员应熟悉紧急情况下的应急处置措施。
七、规程修订本规程由设备管理部门负责修订,经批准后实施。
八、附则1. 本规程由设备管理部门负责解释。
2. 本规程自发布之日起实施。
第2篇一、概述直流屏是一种用于为通信、电力、交通等领域提供稳定直流电源的设备。
为确保直流屏的正常运行,保障人员安全和设备稳定,特制定本操作规程。
二、适用范围本规程适用于所有使用直流屏的单位和个人,包括但不限于以下领域:1. 通信行业;2. 电力行业;3. 交通行业;4. 工业自动化领域。
直流屏使用说明书

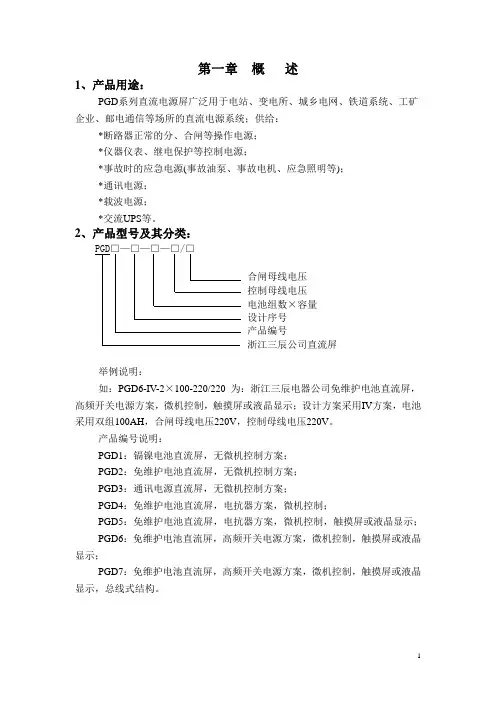

![直流屏使用说明书](https://img.taocdn.com/s3/m/e3f5caf7ba0d4a7302763a1f.png)
信息查询说明: 信息查询菜单显示如下:该页面显示信息查询菜单,按数字键“1”进入当前信息显 示,信息包括交流配电信息,直流馈电信息和模块工作信息。按数字键“2”进入故障信 息查询,可查询当前系统存在故障。按数字键“3”进入设置信息查询,可查询系统设置 的参数。按数字键“4”进入操作信息查询,可查询系统设定的电压、限流点及模块状态。 按“F3”键返回系统主菜单。如系统配有电池巡检,按数字键“5”可查询系统单体电池 电压值。同样,按数字键“6”及“7”可分别查询系统的绝缘状态及历史故障。 1.当前信息 2.故障信息 3.设置信息 4.操作信息 5.电池巡检 6. 绝缘检测 7. 历史故障 返 回
b、长期浮充充电程序: 正常运行浮充状态下每隔 1-3 个月,监控模块自动转入均充状态运行,按阀控式密 封铅酸蓄电池正常充电程序进行充电。 c、交流电中断程序: 正常浮充电运行状态时,当电网事故停电,这时高频整流模块停止工作,蓄电池通 过降压装置,无间断地向二次控制母线送电。当电池电压低于设置的告警限时系统监控 模块发出声光告警。 d、 交流电源恢复程序: 交流电源恢复送电运行时,监控模块自动进入均充状态运行,按阀控式密封铅酸蓄 电池正常充电程序进行充电。 二、温度补偿 阀 控 式密封铅酸蓄 电 池在 不同 的 温度下 必须 对 蓄 电 池充 电电压 做 相 应 的调整 才 能 保障电池处于最佳状态,电池管理系统可以监测电池温度;用户可根据电池厂家提供的 参数,选择使用电池温度补偿功能,选择此功能后系统监测电池温度,自动调整电池充 电电压,使电池工作在最佳状态。 三、电池定期维护保养功能 当电池长期不用或长期处于浮充状态,电池极板的活性物质很易硫化,当活性物质 越来越少时,电池的放电能力也越来越差,直至放不出电。 此外,由于电池之间的离散性,单体电池之间的实际电压不尽相同,电池标称的浮 充电压只是一种均值,所选定的浮充电压并不能满足每一节电池的要求,如果电池长期 处于浮充状态,其结果必定是,部分电池的电量能保证充满,而有一部分电池是无法充 满的,这一部分电池表现出来的电压是虚的,需要放电时,其放电能力很差。 因此,要求充电系统具备定期对电池作维护性的均充活化功能,以免电池硫化、虚 充,确保电池的放电能力和使用寿命。 系统中的监控模块,能非常方便的实现这一功能,而且定期均充间隔时间可由用户 根据需要自行设定。
直流屏系统操作顺序
![直流屏系统操作顺序](https://img.taocdn.com/s3/m/e6cb1ad349649b6648d74754.png)
直流屏操作顺序:
1.在给直流屏上电之前,应确保所有的空开处于关闭状态(只有防雷空开始终
位于常开状态),以免因误操作引起不必要的损失。
2.给交流接触器1上电,等待约5~8秒后,接触器闭合之后,合上一个模块,
稍等片刻后,模块初始电压应为117V,模块电压正常后,开启监控模块后面板上的电源开关,启动监控模块。
3.监控模块开启后,一一消除其上的告警,等所有的告警信号全部消除之后,
再开启控制输出开关。
(关机顺序与此相反)
注意事项:
1.交流两路输入,分别可以进行手动、自动控制,如无必须,尽可能使系统运
行在自动状态下。
2.降压硅链同上,尽可能使其运行在自动状态下。
3.充电模块允许热插拔,但如无必需,尽量避免,并切记拔出和插入间隔时间
至少应保证1分钟。
4.系统设置在初始设置已根据用户指定要求进行设置,如无必需,尽可能不要
改动; 如必需,请在专业人员指导下进行。
5.蓄电池在本系统当中,所起作用的主要是对系统电源进行备份,并且有一定
的备份时间,长期正常使用本系统时,尽量避免一直使用蓄电池供应电源。
如市电正常,尽量不使用蓄电池,以延长蓄电池的使用寿命。
6.蓄电池的均浮充设置已在初始调试后,根据用户要求进设置,其均浮充都可
以自动转换,如无必需,应使其自动转换,避免长期运行在手动状态,引起不必要的损失。
在系统有告警时,将不会对电池进行均充。
