土木工程制图规格
土木工程制图规格
(一)
五、字 体
制 图 规 格
制建 图筑
(一)
六、比例与图名
图样的比例,应为图形与实物相对应的线性尺寸之比。
制 图 规 格
制建 图筑
比例的大小,是指其比值的大小,如1:50大于1:100。
比例宜注写在图名的右侧,字的 基准线应取平;比例的字高宜比
图名的字高小一号或二号,图名
下画一条(不画两条)横粗线,其粗度应不粗于本图纸 所画图形中的粗实线,同一张图纸上的这种横线粗度应 一致。 图名下的横线长度,应以所写文字所占长短为准,不要
制 图 规 格
制建 图筑
实 中等粗实线 线 细实线 加粗的粗实线 粗虚线 虚 线 中等粗虚线 细虚线 点 划 线 双 点 划 线 粗点划线 细点划线 粗双点划线 中粗双点划线 细双点划线 折断线 波浪线 0.5b 0.35b b 0.35b b 0.5b 0.35b 0.35b 0.35b 0.35b 1.4b b 0.5b
制 图 规 格
表. 拉丁字母、阿拉伯数字与罗马数字书写规则 书写格式 大写字母高度 小写字母高度 笔画宽度 字母间距 一般字体 h 7/10h 1/10h 2/10h 15/10h 6/10h 窄字体 h 10/14h 1/14h 2/14h 21/14h 6/14h
制 图 规 格
制建 图筑
上下行基准线最小间距 词间距
任意画长。
(一)
六、比例与图名
一般情况下,一个图样应选用一种比例,可把统一比例 写到图纸标题栏内;根据专业制图需要,同一图样可选 用两种比例。 绘图所用的比例,应根据图样的用途与被绘对象的复杂 程度,从下表中选用,并优先用表中常用比例。
表. 常用比例 绘图所用的比例 1:1、1:2、 1:5、1:10、 1:20、1:50、 1:100、1:150、 1:200、1:500、 1:1000、 1:2000、 1:5000、1:10000、 1:20000、 1:50000、 1:100000、1:200000 1:3、1:4、 1:6、1:15、 1:25、1:30、 1:40、1:60、 1:80、1:250、 1:300、 1:400、 1:600

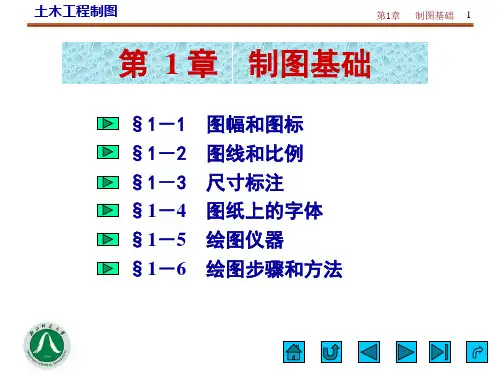

土木工程制图..
◆图样轮廓以外的尺寸界线距图样最外轮廓线之间的距离 ≮10,平行排列的尺寸线的间距宜为7~10,全图一致
◆总尺寸的尺寸界线应靠近所指部位,中间的尺寸界线 可稍短,但其长度要相等
土木工程制图
第1章 制图基础 16
§1-4 图纸上的字体
长仿宋体
宽:高=2/3
字号:20,14,10,7,5,3.5 直体: 0 1 2 3 4 5 6 7 8 9 A B C D E F 斜体:A B C D 1 4 5 6 8 9 0
位置应按规定布置。
c
幅面线
b
会
签
对中标志
栏
c
a 对中标志
装
订
边
对中标志(0.35b)
对中标志 标题栏
c
l A0~A3 横式幅面
土木工程制图
第1章 制图基础 5
图框、图标、会签栏实例
土木工程制图
第1章 制图基础 6
§1-2 图线和比例
1. 图线
(1) 线宽
线宽组(mm)
线宽比
线宽组
b 2.0 1.4 1.0 0.7 0.5 0.35
第1章 制图基础 7
线宽
b.35b
一般用途
主要可见轮廓线 可见轮廓线
可见轮廓线、图例线 见有关专业制图标准
不可见轮廓线 不可见轮廓线、图例线
土木工程制图
粗
单点
长
中
画线
细
粗
双点
长
中
画线
细
折断线
波浪线
第1章 制图基础 8
b 0.5b 0.35b
b 0.5b 0.35b 0.35b 0.35b
幅面
幅面 代号
土木工程制图基本规定
对于建筑物多层构造的部分可采用局部分 层剖切(如图3-31)
只有局部内部构造需要用剖面图时,采用局 部剖切.(如图3-32)
轴侧图的剖切:用两个相交且平行于相 应坐标面的剖切面将物体切开,移去 遮挡物体内部构造的部分,画出其余 部分的图形,并在剖切面所接触的部 分画出图列符号.(如图3-33)
各种房屋,虽然在使用要求、外部造型、 内部布局、结构形式以及细部构造上 各不相同,但是构成建筑物的主要部分 基本相同,一般有基础、墙、柱、楼面、 屋面、门窗、楼梯及台阶、坡道、阳 台等.
一套房屋施工图是由建筑、结构、设 备(给水排水、采暖通风、电气)等 专业共同配合协调,在技术设计的基 础上绘制而成的.因此房屋施工图分 为建筑施工图、结构施工图、设备 施工图.
建筑平面图(除屋顶平面图之外)实际 上是剖切位置位于门窗洞口处的水平 剖视图。它主要是表示建筑物的平面 形状、房间布置、内外交通联系以及 墙、柱、门窗等构配件的位置、尺寸、 材料和做法等情况。
1.比例(1:100)
2.图名
一般情况下,房屋由几层就应画几个平面图, 但当中间层构造、布局一致时可只画一个 图,称为标准层平面图。
建筑结构的分类:按所使用的材料不同, 可分为钢结构、木结构、混合结构和 钢筋混凝土结构.
一、钢筋混凝土结构
钢筋混凝土结构:用钢筋混凝土制成的板梁桥 墩和桩等组成的结构物,称为钢筋混凝土结 构.
二、钢筋的基本知识
1.钢筋的分类
(1)受力筋 (2)箍筋 (3)架力钢筋
(4)分布钢筋 (5)构造筋 (见书上47页)
(2)画墙厚、门窗洞口及可见的主要 轮廓线;
(3)画屋面及踢脚板等细部; (4)加深各种图线,标注尺寸,并书
土木工程制图
人)的签名和日期、工程名称、图名、图纸编号等内容。 涉外工程中文下方应附有译文,设计单位的上方或左方 应加“中华人民共和国”字样。
▪ 标题栏位于图框右下角,根据工程需要选择确定尺寸、 格式和分区。常用尺寸:长边为180mm;短边采用 40(30,50)mm。
第一章 制图基本规定
选自《房屋建筑制图统一标准》 (GB/T50001-2001)
§1-1制图基本规定 §1-2绘图工具及其使用 第一章 学习重点
§1-1 制图基本规定
一、图幅 二、标题栏及会签栏 三、比例 四、字体 五、图线 六、尺寸标注 七、建筑材料图例 八、其它符号
一、 图幅
定义:绘图时所采用的图纸幅面。 幅面代号:A0、A1、A2、A3、A4
A0尺寸:b*l=841*1189 (mm) 允许按规定加长A0~A3号图纸的长边。 图纸使用方式: 横式(A0~A3采用)和立式(A4采用)
▪ 图框线:装订边 a=25mm,
A0~A2: c=10mm; A3~A4: c=5mm
球:标注球的半径尺寸在尺寸数字前加注符号“SR”,
标注球的直径尺寸在尺寸数字前加注符号“S Ø”。
(四)角度、弧长、弦长的标注
角度:以角的两个边作为尺寸界线,尺寸线画成圆
弧,圆心就是该角度的顶点;角度的起止符号以箭头 表示,位置较小时,可用圆点代替;角度数字一律水 平方向注写,并在右上角画上角度单位度、分、秒的 符号。
当拉丁字母单独用作代号时,不使用I、O、Z三个字 母。以免与阿拉伯数字的1、0、2混淆。
分数、百分数和比例数的注写,应采用阿拉伯数字和 数学符号,如:3/4、25%和1:20。
五、 图线
线型:实线、虚线、点划线、双点划线、折断 线、波浪线等。
土木工程制图课程指导
制图基础一、学习目的1.掌握《建筑制图》国家标准中有关图幅、图线、字体、比例及尺寸标注等基本规定。
2.了解、掌握常用绘图工具和仪器的正确使用方法。
3.了解绘图的基本步骤和方法,并逐步学会应用仪器、工具绘制图形的技能。
二、内容概括1,建筑工程制图基本规格为保证房屋建筑图的图面质量,国家制定了统一的建筑制图规范,对图样的画法、线型、图例、字体以及尺寸标注等都作了统一规定。
目前我国使用的图纸,幅面为A0~A4。
其中A0号图纸,幅面面积为lm2,短边与长边之比为1:根号2,A1号图纸为A0号图纸的对开,其余类推。
图纸有横式和竖式两种形式,图纸的右下角设有标题栏。
国家规范对建筑工程图所使用的图线也有明确规定。
图线包括实线、虚线、点划线、折断线、波浪线等等,每种图线又有粗、中、细不同宽度,各种图线有各种用途,绘图时应根据需要选用。
同时.绘图前尚需选择不同的线宽组。
工程图中的汉字.应采用长仿宋体,并遵信有关字体高宽比的规定。
长仿宋体的字高即字号。
书写拉丁字母、阿拉伯数字和罗马数字时,也应符合相应的字体高宽比关系。
绘图所用的比例.应根据图样的用途和复杂程度,按规定选用。
尺寸标注必须符合国家规定:尺寸由尺寸界线、尺寸线、尺寸起止符号及尺寸数字四部分组成:工程图样上标注的尺寸数字,是物体的实际尺寸,与图样比例无关。
2.道路工程制图基本规格这部分内容适用于道桥工程专业,基本内容可参看前述“建筑工程制图基本规格”,两者在细节上略有不同3.绘图仪器、工具及它们的使用常用的绘图仪器包括绘图板、丁字尺、三角板、铅笔、直线笔、比例尺等等,应掌握这些仪器、工具的常规使用方法。
4.绘图步骤和方法应遵循科学的绘图步骤和方法,养成良好的绘图习惯。
画图形底稿之前,应作好各项准备工作。
底稿完成之后,应仔细检查核对,并擦去多余作图线,然后加深图面,最后标注尺寸,填写标题栏,完成图样。
三、学习方法指导本章列举了国家规范中与建筑制图有关的条文规定,可能一时不易记住。
建筑工程制图——制图的基本规格、绘图工具和仪器
丁字尺尺头紧靠图板左边 缘,尺头上下移动到需要 画线的位置,自左向右画 水平线。
铅垂线画法:
将三角板的一直角边紧靠 丁字尺边并移动到需要画 线的位置,沿三角板左侧, 自下向上画铅垂线。
斜线按自左向右方向画出。
制图用的三角板一副有两个, 其规格不小于25cm.
绘图纸在图板上用胶纸带固 定,其位置置于图板的左下角。
平面图 1:100
5 1:10
比例的选用:根据图样的用途与被绘对象的复杂程度从 表1-6中选用,并应优先选用常用比例。
表1-6 绘图所用的比例
1︰1, 1︰2, 1︰5, 1︰10, 1︰20, 1︰50,
常用比例 1︰100, 1︰200, 1︰500, 1︰1000, 1︰2000, 1︰5000, 1︰10000, 1︰20000, 1︰50000, 1︰100000, 1︰200000
⑵尺寸线 用细实线绘制,应与被注线段平行,不得超出尺寸界线,也 不能用其它图线代替或与其它图线重合。
⑶尺寸起止符号 一般为中粗斜短划,顺时针45°,2~3mm长。半径、 直径、角度与弧长的尺寸起止符号,宜用箭头表示。
⑷尺寸数字 图样上所注写的尺寸数字是物体的实际尺寸。尺寸单位 除标高及总平面图以米(m)为单位外,其它均以毫米(mm)为单位。
3.总尺寸的尺寸界线,应靠近所指部位,中间的分尺寸的 尺寸界线可稍短,但其长度应相等。
(三)尺寸标注的其他规定 参阅表 1-7 所示的例图:
六、常用建筑材料图例
当建筑物或建筑构配件被剖切时,通常在图样中的断面轮 廓线内,应画出建筑材料图例。
示例:
在表 1-8(p.14) 中列出了GB/T50001-2001中所规定的部 分常用建筑材料图例,其余可查阅该标准。
常规图纸尺寸
根据中国建设部2002年3于1日颁布《国家房屋建筑制图统一标准》经有关部门会审,现批准《房屋建筑制图统一标准》GB/T 50001-2001、《总图制图标准》GB/T 50103-2001、《建筑制图标准》GB/T 50104-2001、《建筑结构制图标准》GB/T 50105-2001、《给水排水制图标准》GB/T50106-2001和《暖通调制图标准》GB/T 50114-2001为国家标准,自2002年3月1日起施行。
在此规定中明确的规定了建筑设计施工图纸用纸方面的规定:国家制图标准规定图纸幅面和格式(GB/T 14689-1993)有:A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是:A0(也称全开):841×1189mm;A1(也称对开):594×841mm;A2(也称):420×594;A3(也称):297×420;A4(也称):210×297。
这五种规格的建筑设计施工图的图纸也分别叫做:0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时,应优先采用这五种规定的基本幅面。
必要时允许加长幅面,也允许以基本幅面的短边的整数倍加长幅面。
土木工程制图规格
图 ➢点划线或双点划线的两端,不应是点。点划线与点划线交 接或点划线与其它图线交接时,应是线段交接。
规 ➢虚线与虚线交接或虚线与其它图线交接时,应是线段交接。 格 ➢绘制圆或圆弧的中心线时,圆心应为线段的交点,且中心
线两端应超出圆弧2~3mm。
➢图线不得与文字、数字或符号重叠、混淆,不可避免时,
应首先保证文字等的清晰。
0.35b 中心线、对称线、定位轴线等
b 预应力钢筋线等
0.5b 见有关专业制图标准
0.35b 假想轮廓线、成型以前的原始轮廓线
0.感35b谢下不载需要画全的断开界线
9
0.35b 不需要画全的断开界线、构造层次的断开界线
(一)
四、图 线
制 图
➢每个图样,应根据复杂程度与比例大小,先选定基本线宽 b,再选下表中相应线宽组。
a、c —— 图框线到幅面线之间的宽度
制建
SA0 = 1 m2 其它幅面依次对开
图筑
感谢下载
1
(一)
制 图 规 格
制建 图筑
一、图纸幅面
需要微缩复制的 图纸,其一个边 上应附有一段准 确米制尺度,四 个边上均附有对 中标志,米制尺 度的总长应为 100mm,分格 为10mm。对中
标志应画在图纸 各边长的中点处, 线宽为0.35mm,
的号数(简称字号),都是字体的高度,其系列规定为: 1.8 ,2.5 ,3.5 ,5 ,7 ,10 ,14 ,20mm,字高系列的 公比为1:√2,例如7≈ √2×5。因此如需书写大一号的字, 其字高可按1:√2来确定,并取毫米整数。
可见轮廓线,剖面图中未被剖着但仍能看到而需要画出的轮廓 0.5b 线、标注尺寸的尺寸起止45○短划、原有的各种给水排水管道线
土木建筑cad制图规范
(一)、基本要求1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。
B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2.每张图纸须编制图名、图号、比例、时间。
3.打印图纸按需要,比例出图。
(二)、常用制图方式一、常用比例1:1 1:2 1:3 1:4 1:5 1:6 1:10 1:15 1:201:25 1:30 1:401:50 1:60 1:80 1:100 1:150 1:200 1:250 1:300 1:400 1:500二、线型1.粗实线:0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图)2.室内外立面图的轮廓3.建筑装饰构造详图的建筑物表面线。
2.中实线:0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3.建筑装饰构造详图及构配件详图中一般轮廓线。
3.细实线:0.1mm填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4.细虚线:0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
5.细点划线:0.1-0.13mm中心线、对称线、定位轴线。
6.细折断线:0.1-0.13mm不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色0.1mm 6号紫色0.1-0.13mm2号黄色0.1-0.13mm 7号白色0.1-0.13mm3号绿色0.1-0.13mm 8.9号灰色0.05-0.1mm4号浅兰色0.15-0.18mm 10号红色0.6-1mm5号深兰色0.3-0.4mm10号特粗线:1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)B: 字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号,B-01为索引图纸号,B-01为“ ”表示索引在本图四、平、立面索引符号1.m: ø12mm(在A0、A1、A2图纸)2.m: ø10mm(在A3、A4图纸)3.A1-A4:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4.B-01--B-04:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5.箭头为视图方向。
土木工程制图2-5建筑详图
剖切位置 最好通过上行第一 梯段和楼梯间的门窗洞剖切 投射方向 向未剖切到的梯段 投射
-0.830
D
楼梯剖面图
1:50
B
§2.6 建筑祥图
楼梯的尺寸
• 1.楼梯的坡度 α <20°坡道 20°< α <45 °楼梯(最舒适的角度是26 °34〞) α > 45 °爬梯 • 2.楼梯踏步的经验公式 h+b = 450 mm 2h+b=600~620mm
楼梯间平面图
下18步
顶层楼梯平面轴测图
8×280=2240
§2.6 建筑祥图
画楼梯平面图底稿图作图步骤:
(1) 将各层平面图对齐,根据楼梯间的开间、进深画定位轴线;
(2) 画墙身厚度、门窗洞位置线及门的开启线;
(3) 画楼梯平台宽度、梯段长度及梯井宽度等位置线; (4) 用等分平行线间距的几何作图方法,画楼梯的踏面线:(n-1)等分梯段长度, 画出踏面,注意踏面步数为(n-1),n为楼梯步级数,并画出上下行箭头线; (5) 画出梯井:注意底层平面、标准层平面、顶层平面中的区别;
主要包括楼板层、门窗过梁及圈梁的
形状、大小、材料及其构造情况,还应表示出楼
板与外墙的关系。
§2.6 建筑祥图
• 檐口 应表示出屋顶、檐口、女儿墙及屋顶 圈梁的形状、大小、材料及其构造情况
§2.6 建筑祥图
外墙详图的识读方法
(1)了解墙身详图的图名和比例。
(2)了解墙脚构造。
(3)了解一层雨篷做法。
4)底层直跑
§2.6 建筑祥图
楼梯设计的几个规范要求
•梯段踏步最多不超过18级,最少不少于3级
•坡度为25°——45°,一般30° •平台深度≥梯段宽度 •楼梯净高控制:梯段净高>2200;平台处梁 底下面净高> 2000 •b+2h=600---630.例如:住宅h=156- 175 b=250—300,学校、办 公:h=140-160, b=280--340
土木工程制图与识图1第一章制图基本知识
2)图线的宽度 所有线型的图线宽度(b)应按图样的类型以及尺寸大小在 下列数系中选择:0.13mm,0.18mm,0.25mm,0.35mm, 0.5mm,0.7mm,1mm,1.4mm,2mm。 各图线组中的粗、中粗、中、细线宽分别为b、O.7b、 0.5b、O.25b,常用的b值为0.5~1mm。 同一图样中,同种图线的宽度应一致。
④成图
(3)用半径为R的圆弧连接已知两圆弧(外切) R ①求圆心
Ra=R1+R Rb=R2+R
②求切点 ③画连接弧 ④成图
(4)用半径为R的圆 弧连接已知两圆弧 (内切) ① 求圆心 Ra=R-R1 Rb=R-R2 ②求切点 ③画连接弧 ④成图
R R1 Ra=R-R1
2.等分圆周及作内接正多边形
1.3 几何作图
在画平面图形时,常遇到圆弧连接问题,如下图所示。
1.圆弧连接
(1)圆弧连接的几何原理
圆弧与直线相切的条件:圆心到直线的距离等于半径。
两圆弧外切的条件:圆心距等于两圆的半径之和。
两圆弧内切的条件:圆心距等于两圆的半径之差。
(2)用半径为R的圆弧连接已知两直线 R
①求圆心
②求切点
③画连接弧
。
2)数字与字母 在同一张图纸上只能采用一种字体。数字和字母有直体 字和斜体字之分,一般采用斜体。斜体字的字头向右倾斜, 与水平方向的夹角约为75º。当数字和字母与汉字混合书写 时,可写成直体的。书写的数字和字母不应小于2.5号。
1.2.3 图幅及格式
1)图纸幅面(GB/T 14689-1993)
点画线应超过轮廓线 应是线段相交
中心线超过轮廓线太长 找出图线画法中的错误 点画线的两端应是线段
正确画法
土木工程制图基础知识经典实用
(7)折断线直线间的符号和波浪线都徒手画出。折 断线应通过被折断图形的轮廓线,其两端各画出 23mm。
土木工程制图基础知识
1.1.4 字体(命令流text) 字高 长仿宋字高宽关系
注意:字高不应小于2.5mm。
土木工程制图基础知识
拉丁字母、阿拉伯数字与罗马数字的书写规则
注意:拉丁字母I、O、Z不宜在图中使用,以防与数字1、0、 2混淆。
目录
1
制图规格及基本技能
2
投影制图
3
建筑施工图
4
结构施工图
5
计算机绘图软件的应用
土木工程制图基础知识
第1章 制图规格及基本 技能
本章结构
1
制图基本规格
2
绘图工具
3
几何图形画法
土木工程制图基础知识
1.1 制图基本规格
土木工程制图基础知识
1.1 制图基本规格
本章主要介绍中华人民共和国建设部颁布的《房屋建筑 制图统一标准》GB/T50001-2010、《建筑制图标准》 GB/T50104-2010、《建筑结构制图》 GB/T50105-2010 中的部分内容。
土木工程制图基础知识
(2)正四边形
(3)正五边形
(4)正六边形
土木工程制图基础知识
(5)任意正多边形的画法
作图步骤: 1)把直径AB分为七等分,得等分点1、2、3、4、5、6; 2)以点A 为圆心,AB长为半径作圆弧,交水平直径的延长 线于E、F两点; 3)从E、F两点分别向各偶数点(2、4、6)连线并延长相交 于圆周上的Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、 Ⅵ 点,依次连接A、Ⅰ、 Ⅱ、Ⅲ、Ⅳ、Ⅴ、 Ⅵ土各木工点程即制得图基所础作知的识 正七边形。
土木工程制图基本规定
根据《钢筋混凝土结构设计规范》规定,梁 柱的保护层最小厚度为25mm,板和墙的保 护层厚度为10-15mm.
钢筋布置图也就是钢筋混凝土构件详图 中的配筋图,它包括立面图、断面图、 钢筋详图以及钢筋表.
注:立面图常用1:20绘制,断面图应比立 面图放大一倍,常用1:10的比列绘制. (见书上51页)
5.尺寸的排列 应遵循短尺寸在内,长尺寸在外 6.坡度和非圆曲线的尺寸标注 (1)坡度的标注 标注坡度时应用坡度符号,该符号为单面箭头,箭头一般
应指向下坡方向;也可用直角三角形的形式标注.
7.尺寸的简化标注(见书上29页)
8.标高
标高符号应以直角等腰三角形表示且 标高符号的尖端应指向被注的高度, 标高数字则以米为单位.
四、分层剖切和局部剖切
对于建筑物多层构造的部分可采用局部分 层剖切(如图3-31)
只有局部内部构造需要用剖面图时,采用局 部剖切.(如图3-32)
轴侧图的剖切:用两个相交且平行于相 应坐标面的剖切面将物体切开,移去 遮挡物体内部构造的部分,画出其余 部分的图形,并在剖切面所接触的部 分画出图列符号.(如图3-33)
一、用一个剖切面剖切
适用于用一个剖切面剖切后就能把内部形状表 示清楚的物体.(如图3-28)
二、用两个或两个以上互相平行的剖切面剖切
适用于有些物体内部形状复杂或层次较多,用一 个平面剖切不能全部显示出来,可用两个或两 个以上互相平行的剖切面剖切.(如图3-29)
三、用两个相交的剖切面剖切
适用于剖切的物体各个面不在同一平面 上.(如3-30)
2.钢筋的弯勾
如果受力筋是光圆钢筋,则两端要弯钩,以 增强钢筋与混凝土的粘结力.则常见的钢 筋端部弯勾有两种形式:
土木工程制图
制图的基本知识1、幅面及图框尺寸(mm)A0 A1 A2 A3 A4b x l841x1189 594x841 420x594 297x420 210x2972、常用建筑材料比例名称图例夯实土壤、素土砂、灰土、水泥砂浆砂砾石、碎砖三合土混凝土、素砼钢筋混凝土普通砖3、尺寸标注开间:横墙间距离进深:两纵墙间距离图样轮廓线以外的尺寸界线,距图样最外轮廓之间的距离,不小于10mm。
平行排列的尺寸线的间距,宜为7—10mm。
4、坡度的标注房屋建筑施工图概述:1、房屋建造要经历设计和施工两个过程,其中设计过程一般又分为初步设计、技术设计和施工图设计三个阶段。
简单的工程可以将三段设计合并成扩大初步设计和施工图设计两个阶段2、施工图设计阶段:根据结构和构造方案,绘制出满足施工要求的全套建筑、结构、水、暖、电施工图,最终完成设计工作3、建筑物按使用功能的不同可分为工业建筑和民用建筑两大类4、建筑施工图,包括建筑平面图、建筑立面图、建筑剖面图及建筑详图;结构施工图,包括结构布置图、结构详图;设备施工图,包括给排水施工图、暖通空调施工图、电气施工图等(设备施工图又可以分为平面图和系统图)5、定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线6、尺寸除了总平面图及标高尺寸以米为单位外,其余一律以毫米为单位7、标高分为绝对高程和相对高程两种。
在我国绝对高程是以青岛附近黄海平均海平面为标高零点,其他各地以此为基准。
相对高程一般是以房屋底层室内地坪的绝对高程为基准零点。
零点标高±0.000,负数标高—0.300,正数标高3.500。
尺寸有毛尺寸和光尺寸之分。
毛尺寸是指建筑未经装修、粉刷前的尺寸,而光尺寸是指经装修、粉刷后最终完成的尺寸。
例如建筑物楼地面、阳台地面、台阶表面等处应注写光尺寸,而其余部位注写毛尺寸8、索引符号是由直径为10mm的圆和水平直径组成,圆及水平直径均应以细实线绘制。
索引出的详图与被索引的图样在同一张图纸内,应在索引符号的上半圆中用阿拉伯数字注明该详图的编号,并在下半圆中间画一段水平细实线。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(一)
七、尺寸注法
尺寸数字
任何图线不得穿交尺寸数字,当不能避免时,必须将 此图线断开; 尺寸数字一般应依据其方向注写在靠近尺寸线的上方 中部。如没有足够的注写位臵,最外边的尺寸数字可 注写的尺寸界线的外侧,中间相邻的尺寸数字可错开 注写。
制 图 规 格
制建 图筑
(一)
七、尺寸注法
半径、直径、球的尺寸注法
宜小于0.7mm。
(一)
四、图 线
点划线或双点划线,当在较小图形中绘制有困难时,可用 实线代替。 点划线或双点划线的两端,不应是点。点划线与点划线交 接或点划线与其它图线交接时,应是线段交接。 绘制圆或圆弧的中心线时,圆心应为线段的交点,且中心 线两端应超出圆弧2~3mm。 图线不得与文字、数字或符号重叠、混淆,不可避免时, 应首先保证文字等的清晰。
制 图 规 格
制建 图筑
实 中等粗实线 线 细实线 加粗的粗实线 粗虚线 虚 线 中等粗虚线 细虚线 点 划 线 双 点 划 线 粗点划线 细点划线 粗双点划线 中粗双点划线 细双点划线 折断线 波浪线 0.5b 0.35b b 0.35b b 0.5b 0.35b 0.35b 0.35b 0.35b 1.4b b 0.5b
(一)
五、字 体
长仿宋体汉字书写高度应不小于3.5mm,阿拉伯数字、 拉丁字母、罗马数字等的高度应不小于2.5mm。
制 图 规 格
制建 图筑
同一图样中,只允许使用一种型式的字体。
(一)
五、字 体
分数、百分数和比例数的注写,应采用阿拉伯数字和 数学符号,例如:四分之三、百分之二十五和一比二十应 分别写成3/4、25%和1:20。 当阿拉伯数字、拉丁字母或罗马数字同汉字并列书写 时,其字高应比汉字的字高小一号或二号。 当拉丁字母单独用作代号或符号时,不使用I、O和Z 三个字母,以免同阿拉伯数字的1、0和2相混淆。
a、c —— 图框线到幅面线之间的宽度 SA0 = 1 m2 其它幅面依次对开
(一)
一、图纸幅面
制 图 规 格
制建 图筑
需要微缩复制的 图纸,其一个边 上应附有一段准 确米制尺度,四 个边上均附有对 中标志,米制尺 度的总长应为 100mm,分格 为10mm。对中 标志应画在图纸 各边长的中点处, 线宽为0.35mm, 伸入框内应为 5mm。
制 图 规 格
制建 图筑
(一)
二、图纸标题栏及会签栏
会签栏是为各工种负责人签字用的表格,放在图纸左侧上 方的图框线外。应按下图的格式绘制,其尺寸为 100mm×20mm,栏内应填写会签人员所代表的专业、姓 名、日期(年、月、日);一个会签栏不够时,可另加一 个,两个会签栏应并列;不需会签的图纸可不设会签栏。
标注半径、直径、球的尺寸时,尺寸线应画上箭头; 半径尺寸线必须从圆心画起或对准圆心,半径数字前 应加注半径符号“R”,标注球的半径尺寸时,应在尺 寸前加注符号“SR” ; 较小圆弧的半径,可按下图形式标注;
制 图 规 格
制建 图筑
(一)
七、尺寸注法
半径、直径、球的尺寸注法
较大圆弧 的半径, 可按下图 形式标注。 标注圆的直径尺寸 时,直径数字前应 加直径符号“φ”,圆内尺寸线应通过圆心,两端画箭 头 指至圆弧;球的直径标注时应在尺寸数字前加注 较小圆的直径尺寸,可标注在圆外; “Sφ”
制 图 规 格
可用比例
制 建 特殊情况下也可自选比例,这时除应注出绘图比例外, 图 筑 还必须在适当位臵绘制出相应的比例尺。
(一)
七、尺寸注法
图样上的尺寸,
制 图 规 格
制建 图筑
包括尺寸界线、
尺寸线、尺寸 起止符号和尺 寸数字等。
图样上尺寸的标注应整齐、统一,数字应写得整齐、端正、
清晰。
尺寸宜标注在图样轮廓以外,不宜与图线、文字及符号等 相交。
(一)
五、字 体
制 图 规 格
制建 图筑
(一)
六、比例与图名
图样的比例,应为图形与实物相对应的线性尺寸之比。
制 图 规 格
制建 图筑
比例的大小,是指其比值的大小,如1:50大于1:100。
比例宜注写在图名的右侧,字的 基准线应取平;比例的字高宜比
图名的字高小一号或二号,图名
下画一条(不画两条)横粗线,其粗度应不粗于本图纸 所画图形中的粗实线,同一张图纸上的这种横线粗度应 一致。 图名下的横线长度,应以所写文字所占长短为准,不要
制 图 规 格
制建 图筑
(一)
三、图纸编排顺序
工程图纸应按专业顺序编排。一般应为图纸目录、总图、 建筑图、结构图、给水排水图、暖通空调图、电气图等。 各专业的图纸,应该按图纸内容的主次关系、逻辑关系, 有序排列。
制 图 规 格
制建 图筑
(一)
四、图 线
在绘制建筑工程图时,为了表示出图中不同的内容,并且 能够分清主次,必须使用不同的线型和不同粗细的图线。 图线线型有实线、虚线、点划线、双点划线、折断线、波 浪线等,随用途的不同而反映在图线的粗细关系上。 线宽有粗线、中粗线、细线三种,互成一定比例。其中粗 线的宽度代号为b。三种线宽之比:b:0.5b:0.35b
表. 拉丁字母、阿拉伯数字与罗马数字书写规则 书写格式 大写字母高度 小写字母高度 笔画宽度 字母间距 一般字体 h 7/10h 1/10h 2/10h 15/10h 6/10h 窄字体 h 10/14h 1/14h 2/14h 21/14h 6/14h
制 图 规 格
制建 图筑
上下行基准线最小间距 词间距
制 图 规 格
(一)
七、尺寸注法
尺寸线
尺寸线应用细实线; 尺寸线不宜超出尺寸界线; 中心线、尺寸界线及其它任何图线都不得用作尺寸线;
制 图 规 格
制建 图筑
线性尺寸的尺寸线必须与被标注的长度方向平行;
图样轮廓线以外的尺寸线,距图样最外廓之间的距离, 不宜小于10mm。 平行排列的尺寸线间距,宜为7~10mm,并保持一致。 互相平行的尺寸线,应从被注写的图样轮廓线由近向远 整齐排列,较小尺寸应离轮廓线较近,较大尺寸应离轮 廓线较远。
制 图 规 格
制建 图筑
(一)
七、尺寸注法
尺寸数字
制 图 规 格
制建 图筑
工程图上标注的尺寸数字,是物体的实际尺寸,它与绘 图所用的比例无关,因此图样上的尺寸,应以尺寸数字 为准,不得从图上直接量取; 图样上的尺寸单位,除标高及总平面以米为单位外,其 它必须以毫米为单位。因此建筑工程图上的尺寸数字无 需注写单位; 尺寸数字的方 向,应按右图 (a)的规定注 写。若尺寸数 字在30度斜线 区内,宜按右 图(b)的形式 注写。
(一)
四、图 线
每个图样,应根据复杂程度与比例大小,先选定基本线宽 b,再选下表中相应线宽组。 同一张图纸内,相同比例的各图样,应选用相同的线宽组 图纸的图框和标题栏线,可采用下表的线宽。
制 图 规 格
相互平行的图线,其间隙不宜小于其中的粗线宽度,且不
制建 图 筑 虚线、点划线或双点划线的线段长度和间隙宜各自相等。
任意画长。
(一)
六、比例与图名
一般情况下,一个图样应选用一种比例,可把统一比例 写到图纸标题栏内;根据专业制图需要,同一图样可选 用两种比例。 绘图所用的比例,应根据图样的用途与被绘对象的复杂 程度,从下表中选用,并优先用表中常用比例。
表. 常用比例 绘图所用的比例 1:1、1:2、 1:5、1:10、 1:20、1:50、 1:100、1:150、 1:200、1:500、 1:1000、 1:2000、 1:5000、1:10000、 1:20000、 1:50000、 1:100000、1:200000 1:3、1:4、 1:6、1:15、 1:25、1:30、 1:40、1:60、 1:80、1:250、 1:300、 1:400、 1:600
制 图 规 格
制建 图筑
虚线与虚线交接或虚线与其它图线交接时,应是线段交接。
(一)
五、字 体
工程图纸上常用文字有汉字、阿拉伯数字、拉丁字母、 罗马数字和希腊字母等。书写必须排列整齐、字体端正、 笔画清晰、间隔均匀,不得潦草,以免认错而造成差错。 书写汉字应先画好格子稿线(也可用衬格)如下图所 示。小的数字和字母可以只画上下两条直线为稿线,写好 后可把稿线擦去。
制 图 规 格
制建 图筑
(一)
图线的线型、线宽及用途
名称
粗实线
线型
线宽
b
一般用途
主要可见轮廓线,剖面图中被剖着部分的轮廓线、结构图中的 钢筋线、建筑物或构筑物轮廓的外轮廓线、剖切位置线、地面 线、详图符号的圆圈、新建的各种给水排水管道线、总平面图 或运输图中的公路或铁路路线等
可见轮廓线,剖面图中未被剖着但仍能看到而需要画出的轮廓 线、标注尺寸的尺寸起止45○短划、原有的各种给水排水管道线 或循环水管道线等 尺寸界线、尺寸线、索引符号的圆圈、引出线、图例线、标高 符号线、重合断面的轮廓线、较小图形中的中心线、钢筋混凝 土构件详图的构件轮廓线等 需要画上更粗的图线,如建筑物或构筑物的地面线,路线工程 图中的设计线路、剖切位置的线段等 新建的各种给水排水管道线,总平面图或运输图中的地下建筑 物或地下构筑物等 需要画出的看不到的轮廓线;建筑平面图中运输装置(桥式吊 车)的外轮廓线、原有的给水排水管线、拟扩建的建筑工程轮 廓线等。 不可见轮廓线、图例线等 结构图中梁或构架的位置线、平面图中起重运输装置的轨道线、 其他特殊构件的位置指示线等 中心线、对称线、定位轴线等 预应力钢筋线等 见有关专业制图标准 假想轮廓线、成型以前的原始轮廓线 不需要画全的断开界线 不需要画全的断开界线、构造层次的断开界线
(一)
一、图纸幅面
必要时,也可 加长幅面,尺 寸是由基本幅 面的短边的整 数倍的形式增 加后得到。
