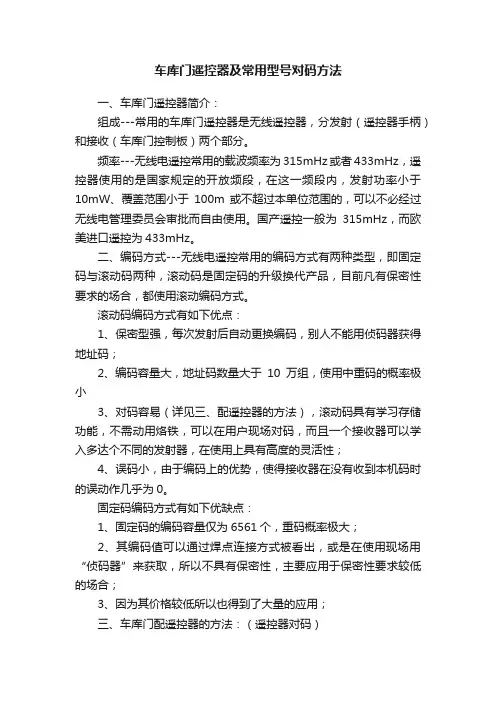

系列车库门遥控器使用说明

车库门发展到现在主要分为遥控、感应、电动、手动几种，而车库门遥控器[1]即为远程控制车库门启闭的装置。

一般来讲，车库门遥控器通常采用遥控器中的无线电遥控器，而非红外遥控器，因为与家电常用的红外遥控器相比，无线电遥控器拥有以下的优点，无线电遥控器是用无线电波来传送控制信号的，它的特点是无方向性、可以不“面对面”控制、距离远（可达数十米，甚至数公里）、容易受电磁干扰。

在需要远距离穿透或者无方向性控制领域，比如车库门遥控控制、工业控制等等，使用无线电遥控器较易解决。

下面对无线遥控器做一个简单的介绍：无线遥控器（RF Remote Control）是利用无线电信号对远方的各种机构进行控制的遥控设备。

这些信号被远方的接收设备接收后，可以指令或驱动其它各种相应的机械或者电子设备，去完成各种操作，如闭合电路、移动手柄、开动电机，之后再由这些机械进行需要的操作。

作为一种与红外遥控器相补充的遥控器种类，在车库门、电动门、道闸遥控控制，防盗报警器，工业控制以及无线智能家居领域得到了广泛的应用。

常用的无线电遥控系统一般分发射和接收两个部分。

发射部分一般分为两种类型，即遥控器与发射模块，遥控器和遥控模块是对于使用方式来说的，遥控器可以当一个整机来独立使用，对外引出线有接线桩头；而遥控模块在电路中当一个元件来使用，根据其引脚定义进行应用，使用遥控模块的优势在于可以和应用电路天衣无缝的连接、体积小、价格低、物尽其用，但使用者必须真正懂得电路原理，否则还是用遥控器来的方便。

接收部分一般来说也分为两种类型，即超外差与超再生接收方式，超再生解调电路也称超再生检波电路，它实际上是工作在间歇振荡状态下的再生检波电路。

超外差式解调电路与超外差收音机相同，它是设置一本机振荡电路产生振荡信号，与接收到的载频信号混频后，得到中频（一般为465kHz）信号，经中频放大和检波，解调出数据信号。

由于载频频率是固定的，所以其电路要比收音机简单一些。

超外差式的接收器稳定、灵敏度高、抗干扰能力也相对较好；超再生式的接收器体积小、价格便宜。

无线电遥控常用的载波频率为315mHz或者433mHz，遥控器使用的是国家规定的开放频段，在这一频段内，发射功率小于10mW、覆盖范围小于100m或不超过本单位范围的，可以不必经过“无线电管理委员会”审批而自由使用。

我国的开放频段规定为315mHz，而欧美等国家规定为433mHz，所以出口到上述国家的产品应使用433mHz的遥控器。

无线电遥控常用的编码方式[2]有两种类型，即固定码与滚动码两种，滚动码是固定码的升级换代产品，目前凡有保密性要求的场合，都使用滚动编码方式。

滚动码编码方式有如下优点：1、保密型强，每次发射后自动更换编码，别人不能用“侦码器”获得地址码；2、编码容量大，地址码数量大于10万组，使用中“重码”的概率极小；3、对码容易，滚动码具有学习存储功能，不需动用烙铁，可以在用户现场对码，而且一个接收器可以学入多达14个不同的发射器，在使用上具有高度的灵活性；4、误码小，由于编码上的优势，使得接收器在没有收到本机码时的误动作几乎为0。

固定码的编码容量仅为6561个，重码概率极大，其编码值可以通过焊点连接方式被看出，或是在使用现场用“侦码器”来获取，所以不具有保密性，主要应用于保密性要求较低的场合，因为其价格较低所以也得到了大量的应用。

编辑本段遥控距离的影响因素影响遥控器遥控距离（Remote distance of RF Remote Control）的因素主要有如下几点：1、发射功率：发射功率大则距离远，但耗电大，容易产生干扰；2、接收灵敏度：接收器的接收灵敏度提高，遥控距离增大，但容易受干扰造成误动或失控；3、天线：采用直线型天线，并且相互平行，遥控距离远，但占据空间大，在使用中把天线拉长、拉直可增加遥控距离；4、高度：天线越高，遥控距离越远，但受客观条件限制；5、阻挡：目前使用的无线遥控器使用国家规定的UHF频段，其传播特性和光近似，直线传播，绕射较小，发射器和接收器之间如有墙壁阻挡将大大打折遥控距离，如果是钢筋混泥土的墙壁，由于导体对电波的吸收作用，影响更甚。

1.将智能学习型遥控器1、2号两个键同时按住，看到遥控器上面的红色的灯快速闪烁后，两个键同时松手。

遥控器进入学习状态。

2.将原配遥控器（好用的遥控器）任何一个键按住，把智能学习型遥控器任何一个键同时按住（自由选择哪个按键是开或关），待智能学习型遥控器红灯闪烁后再松手。

两个遥控器要离得很近，（原配遥控器电量不足时，可把原配遥控器抵住智能学习遥控器后中腰的位置）如果原配遥控器电池电量过低，是影响“学习”过程的，请更换电池后再重新“学习”。

3.其它键逐一按照第二步骤进行“学习”即可。

二键通用款匹配的电机型号：蓝驰豹，蓝理想，盛达，易捷，斯玛特，玛斯特A，中天A，极速，盼盼，盼安，安福生，昌顺，澳诺，嘉禾，海珠，大连索玛四款四键的和滚码对拷的适合：中天A,新昌顺,索码,门人,隆昌,宝鼎,斯玛特,平安熊,傲诺2,理想2,固得2,驰豹2,玛斯特2,大力神3,索格,西赛德,枫叶,海通2,新福特,嘉禾3,渤海,忆诚,索雷格,飞人，步进通用滚码对拷遥控器学习说明书一.无需清码.可直接对拷.一键复制.二.原遥控器丢失,可用此遥控器直接上电机学习.三.对于有原遥控器的用户,可直接对拷,无需上电机对码,直接使用.四.可直接对拷的电机如下:中天A,新昌顺,索码,门人,隆昌,宝鼎,斯玛特,平安熊,傲诺2,理想2,固得2,驰豹2,玛斯特2,大力神3,索格,西赛德,枫叶,海通2,新福特,嘉禾3,渤海,忆诚,贝迪,索雷格,五. 对码方法:按此遥控器锁键,指示灯亮,约8秒钟指示灯灭，请不要放开锁键.这时按原遥控器运行键,指示灯快闪数下,对码成功，可直接上机使用，无需对码。

通用滚码对拷遥控器学习说明书一. 无需清码.可直接对拷.一键复制.二. 原遥控器丢失,可用此遥控器直接上电机学习.三. 对于有原遥控器的用户,可直接对拷,无需上电机对码,直接使用.四. 可直接对拷的电机如下:中天A,新昌顺,索码,门人,隆昌,宝鼎,斯玛特,平安熊,傲诺2,理想2,固得2,驰豹2,玛斯特2,大力神3,索格,西赛德,枫叶,海通2,新福特,嘉禾3,渤海,忆诚,索雷格,飞人，步进。

五. 对码方法:按此遥控器锁键,指示灯亮,约8秒钟指示灯灭，请不要放开锁键.这时按原遥控器运行键,指示灯快闪数下,对码成功，可直接上机使用，无需对码。

车库门遥控器的通用对码方法遥控器配码基本程序（特殊产品配码程序须具体联系厂家咨询）：第一步：清码：目的是清除遥控车库门开门机以前所配的所有遥控器代码。

操作方法：按住开门机的配码键并保持不动，配码指示灯点亮，大约5秒后，配码指示灯自动熄灭，清码成功。

在按键过程中，要注意手不能松动或抖动，否则配码指示灯会熄灭，使人误以为清码完成。

第二步：遥控器配码：配码：准备好需要配码的遥控器，按一下开门机的配码键，开门机的配码指示灯变为常亮，此时按住需配码的遥控器的按键（遥控器需距开门机天线1米以上），看到配码指示灯熄灭，则第一个遥控器配码完成，松开遥控器按键；再按一下开门机的配码键，开门机的配码指示灯变为常亮，此时按住需配码的第二个遥控器的按键，看到配码指示灯熄灭，则第二个遥控器配码完成，松开遥控器按键。

注意：如在你未按遥控器按键之前，配码指示灯熄灭，则表明开门机错误的配到了其它的遥控器编码，说明附近有其它的遥控器在操作。

在这种情况下，需消除干扰源，并重新从清码开始操作。

注意：在所有的遥控器配码完成后，检查开门机的配码指示灯，此时该灯应处于熄灭状态。

如配码指示灯亮，则开门机处于配码状态，有可能配到其它遥控器而造成车库门自动开门或者互相开门，此时应按一下配码键，使配码指示灯熄灭。

然后开门机可正常开始使用。

配码：准备好需要配码的遥控器，按一下开门机的配码键（电机后面），开门机的配码指示灯变为常亮，手里的按键按一下，遥控器上的红灯和开门机上的红灯同时亮，按2-4次（不同开门机次数有所不同），两个红灯同时亮2-4次，就为对码成功。

注意：在所有的遥控器配码完成后，检查开门机的配码指示灯，此时该灯应处于熄灭状态。

如配码指示灯亮，则开门机处于配码状态，有可能配到其它遥控器而造成自动门“自动开门”或者“互相开门”，此时应按一下配码键，使配码指示灯熄灭。

然后开门机可正常开始使用。

易出现的故障现象现象：遥控器配不上码原因：配码时遥控器与天线距离过近解决办法：配码时让遥控器与天线的距离在1米以上。

提示1：因此款遥控器有防误触发功能，因此遥控器按键持续时间必须大于0.5秒才可正确动作。

提示2：两键式滑盖遥控器两键均须分别配码，否则只有已配码键有效。

各类车库门遥控器对码方法一、施普雷特：对[5P] + — P0 0 0(1) 按下“P”键约3秒钟，LED数码管闪烁显示“1”，松开按键。

(2) 点按“P”键4—5下，当出现LE时去按“+”键，会出现“L”时，对码进行学习。

(3) 用遥控器红色键，快速点按4下。

（先双击2下，再双击2下）(4) 对码后，等待再次出现“5P”时，遥控可用。

切记：在操作中显示屏不可乱按“+”“—”键，不然，车库门将不能使用！！！二、门人：后盖打开后，线路板内有：“遥控键”，“对码键”直接按下学习。

三、霍斯：按外边的“S”键进行学习。

四、莱特：电机后面或灯罩内有一个按键。

按一下进行学习。

五、佳禾：K1 K2 K3 K4O O O O （按K1键或K4键，其他键不动。

）六、玛斯特：1、电机后有一个红色按键，按一下进行学习。

先按“p”键LED上出现小红点时按遥控的上或者下键。

七、老施普雷特：电机侧面打开有一按键，按一下进行学习。

八、理想，巨光，驰豹，森玛，昌顺，新奥诺：学习都是用电机里的学习按键进行学习。

九、美国力马：早期电机后面有一个大的绿色按键，将其按下，进行学习。

（按新遥控器两下）现在电机后面有一个红色的按键，将其按下，进行学习。

（按新遥控器两下）十、索玛学习方式：按“P”键四次指示灯7闪亮，然后按“+”指示灯7常亮。

这时按要匹配的遥控器任意键两秒指示灯7闪亮，按“P”键保存，其它灯常亮，匹配成功。

要删除在用的遥控器，即指示灯7闪亮后，按“-”3秒，指示灯7由常亮变为闪亮，所有遥控删除，再按“P”键保存模式并退出。

按P两下，遥控器4下，但是遥控器必须是同类。

十一、中天800N（博达的一样）：长按P键约5-6秒，直至7号灯闪亮（此状况下可以进行对码、消码操作）1、消码：按”-“号键3秒钟左右，7号灯由闪亮到熄灭，松开按键后，待7号灯再闪亮，消码成功。

2、对码：7号灯闪亮时，按”+“号键一下，7号灯由闪亮变为常亮，再按遥控器操作键一下，7号灯由常亮变为闪亮，按P键保存，对码成功。
