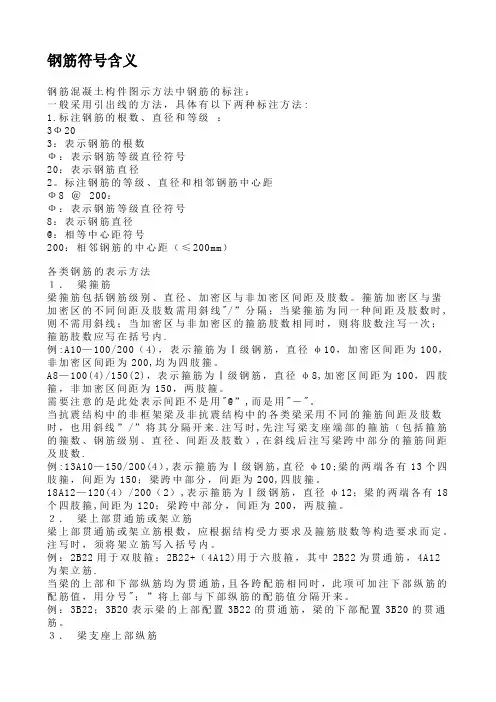

一、箍筋表示方法：

⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：

⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。B为下部，T为上部

⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）

⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：

⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）

⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。

五、标注示例：

KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100）

4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□

4Φ25 2Φ25 4Φ25

300×700 N4φ10

KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。

Y500×250 表示梁下加腋，宽500，高250。

N4Φ18 表示梁腰中抗扭钢筋。

φ10@100/200(2) 2Φ25 表示箍筋和架立筋。-0.100 表示梁上皮标高。

N2B12指梁的两个侧面共配2根12的受扭纵向筋（腰筋），每侧各配一根.

G2B12指梁的两个侧面共配置2根12的纵向构造筋（腰筋），每侧各配一根.

N是受扭筋的意思，G是构造筋的意思！

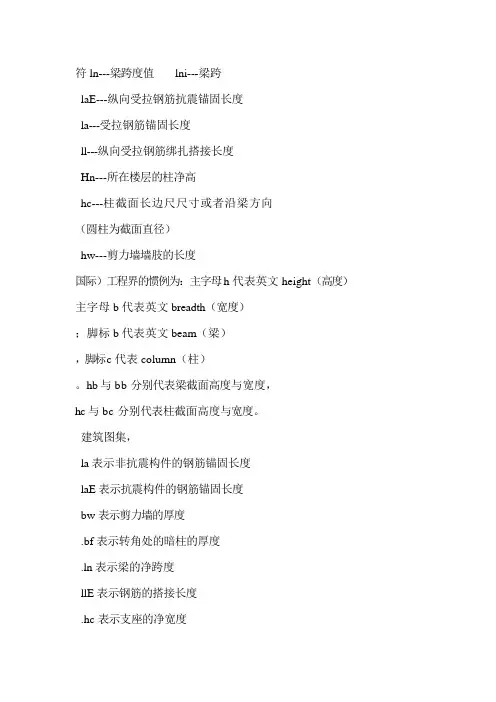

没有标注N 的就是构造钢筋G,G是15D,N是LaE

架立筋是连接负弯矩筋的（梁顶部角筋，一般写在括号内，如：(2￠12））

腰筋是指构造筋和抗扭筋的统称(梁两侧)

构造筋G开头，抗扭筋N开头，做法差不多，主要区别在锚固上面抗扭钢筋比构造性腰筋粗。G很少有超过14的，N则不然

附加筋意思很广，也有指梁负弯矩筋和板负弯矩筋，还有指洞口和折板处加强筋等等！

腰筋和抗扭筋的区别是：1.腰筋是构造钢筋，不计算，在梁有一定高度时候配置，抗扭筋是要计算的，要满足配筋率，要满足构件的受扭承载力。2.腰筋的布置一般在梁的两侧，沿梁高布置，而抗扭筋还用在螺旋楼梯，用在截面的四角，侧面，顶面等位置。3.腰筋是纵向构造钢筋，抗扭筋一般都是由纵向受力钢筋和箍筋两部分组成。

纵向构造钢筋：就是在构件的长边方向，考虑混凝土收缩、徐变及温度变化所产生的不利影响，为了满足结构构造而设置的钢筋。比如架立钢筋就属于比较典型的纵向受力钢筋。又比如很多建筑造型上有凸出的部位，那么在结构中也要加设折线构造钢筋，这也属于构造钢筋，但不属于纵向构造钢筋。构造钢筋都不进行计算，满足构造要求和规范即可。

纵向受力钢筋：就是在构件的长边方向，通过力学计算在受力部位设置满足承载力的钢筋，来达到结构的目的。常见的受弯梁下部或上部就是受力钢筋，柱子中的受压钢筋等就是属于纵向受力钢筋。而箍筋也是受力钢筋，但不是纵向受力钢筋。（一般沿着构件的长向或者轴线方向分布的就叫纵向，垂直于长向或者轴线的方向就叫横向柱子的竖向钢筋就是纵向钢筋，水平（箍筋）钢筋就是横向钢筋，而梁的底部和顶部钢筋就是纵向钢筋，楼板的短向为横向钢筋，长向为纵向钢筋）

通长钢筋就是指在所标的区段内通长设置，直径可以不相同，可以采用搭接连接形式，保证梁各个部位的这个部分钢筋都能发挥其抗拉强度，而且两端应按受拉锚固的钢筋。

贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。贯通筋既可以是受力钢筋，也可以是架力钢筋。

构造筋：满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。

架立筋主要是梁中固定间距和受力筋位置所配置的钢筋。

受力筋：通过力学结构计算，对受弯剪压扭拉等受力部位或构件配置的钢筋，主要用来承受荷载，满足结构功能。

分布筋：设置在现浇板中，用来固定受力钢筋，抵抗在计算时忽略的弯矩和各种不确定内力，这就是属于构造钢筋。
