测量投影仪使用方法和测量方法
25J数字测量投影仪操作规程

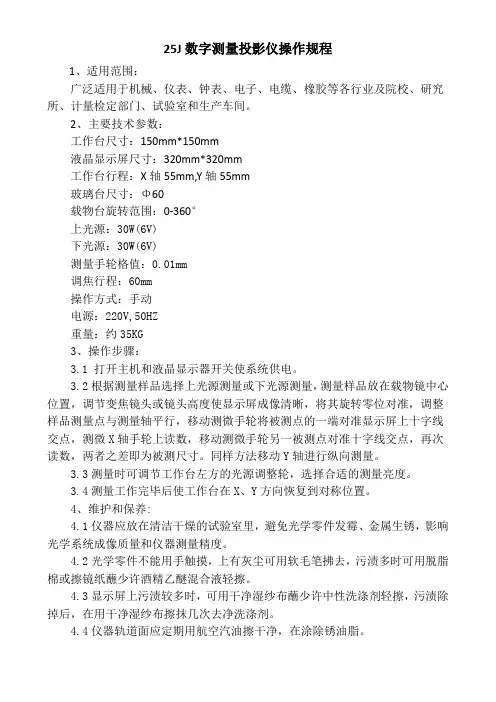

![25J数字测量投影仪操作规程](https://img.taocdn.com/s3/m/172f2fd431b765ce050814ee.png)
25J数字测量投影仪操作规程1、适用范围:广泛适用于机械、仪表、钟表、电子、电缆、橡胶等各行业及院校、研究所、计量检定部门、试验室和生产车间。
2、主要技术参数:工作台尺寸:150mm*150mm液晶显示屏尺寸:320mm*320mm工作台行程:X轴55mm,Y轴55mm玻璃台尺寸:Φ60载物台旋转范围:0-360°上光源:30W(6V)下光源:30W(6V)测量手轮格值:0.01mm调焦行程:60mm操作方式:手动电源:220V,50HZ重量:约35KG3、操作步骤:3.1 打开主机和液晶显示器开关使系统供电。
3.2根据测量样品选择上光源测量或下光源测量,测量样品放在载物镜中心位置,调节变焦镜头或镜头高度使显示屏成像清晰,将其旋转零位对准,调整样品测量点与测量轴平行,移动测微手轮将被测点的一端对准显示屏上十字线交点,测微X轴手轮上读数,移动测微手轮另一被测点对准十字线交点,再次读数,两者之差即为被测尺寸。
同样方法移动Y轴进行纵向测量。
3.3测量时可调节工作台左方的光源调整轮,选择合适的测量亮度。
3.4测量工作完毕后使工作台在X、Y方向恢复到对称位置。
4、维护和保养:4.1仪器应放在清洁干燥的试验室里,避免光学零件发霉、金属生锈,影响光学系统成像质量和仪器测量精度。
4.2光学零件不能用手触摸,上有灰尘可用软毛笔拂去,污渍多时可用脱脂棉或擦镜纸蘸少许酒精乙醚混合液轻擦。
4.3显示屏上污渍较多时,可用干净湿纱布蘸少许中性洗涤剂轻擦,污渍除掉后,在用干净湿纱布擦抹几次去净洗涤剂。
4.4仪器轨道面应定期用航空汽油擦干净,在涂除锈油脂。
测量投影仪的使用 投影仪如何操作

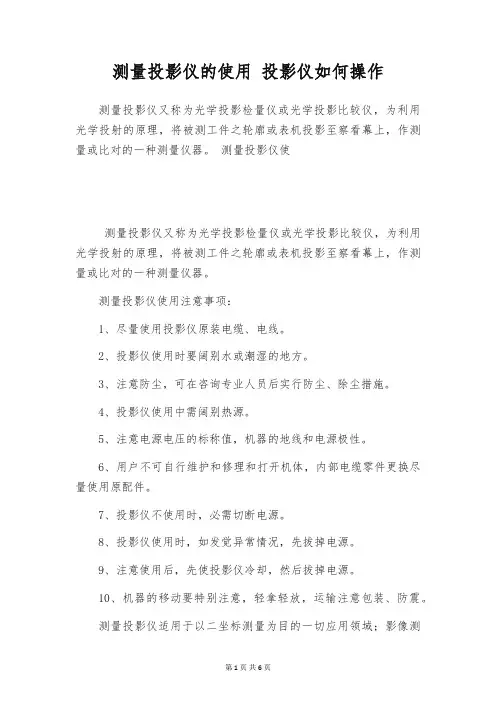

![测量投影仪的使用 投影仪如何操作](https://img.taocdn.com/s3/m/4de2812f974bcf84b9d528ea81c758f5f61f29b7.png)
测量投影仪的使用投影仪如何操作测量投影仪又称为光学投影检量仪或光学投影比较仪,为利用光学投射的原理,将被测工件之轮廓或表机投影至察看幕上,作测量或比对的一种测量仪器。
测量投影仪使测量投影仪又称为光学投影检量仪或光学投影比较仪,为利用光学投射的原理,将被测工件之轮廓或表机投影至察看幕上,作测量或比对的一种测量仪器。
测量投影仪使用注意事项:1、尽量使用投影仪原装电缆、电线。
2、投影仪使用时要阔别水或潮湿的地方。
3、注意防尘,可在咨询专业人员后实行防尘、除尘措施。
4、投影仪使用中需阔别热源。
5、注意电源电压的标称值,机器的地线和电源极性。
6、用户不可自行维护和修理和打开机体,内部电缆零件更换尽量使用原配件。
7、投影仪不使用时,必需切断电源。
8、投影仪使用时,如发觉异常情况,先拔掉电源。
9、注意使用后,先使投影仪冷却,然后拔掉电源。
10、机器的移动要特别注意,轻拿轻放,运输注意包装、防震。
测量投影仪适用于以二坐标测量为目的一切应用领域;影像测量仪在机械、电子、仪表、塑胶等行业广泛使用。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词:等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
投影仪的测量介绍测量投影仪是一种测量仪器,它能运用光学投射的原理,将您所需要测量的工件的轮廓通过投影光投影在察看屏幕上;其在工件生产、检测上起到举足轻重的作用。
一般来说,测量投影仪紧要由照明灯泡,物镜,工作台,投影仪这四个部件构成。
影仪测量学问1.投影机光源型式投影测定机的投影光线型式有二种,兹分述如下:a.轮廓投影轮廓投影乃应用〝光〞的直线前进原理而得。
光源所发出的光通过待测工件,而投影到投影幕上,由于待测工件并非透亮物,故只能看到待测工件的外缘轮廓,又称为透过照明法。
影像测量仪操作规程操作规程
![影像测量仪操作规程操作规程](https://img.taocdn.com/s3/m/4c99f8eb87c24028915fc3e8.png)
影像测量仪操作规程一.操作步骤1.开机前进行设备点检保养;2.开机顺序:打开计算机电源(等1分钟)开启控制盒电源开启投影仪开关打开QIM3008软件进行调光测试;3.测试完毕后,整理桌面样件,保持干净,再关闭测试软件关闭投影灯光关闭投影电源关闭控制盒电源关闭计算机。
二.使用注意事项影像测量仪是一种光、电、机一体化的精密测量仪器,需要有经常和良好的维护与保养,以保持机器良好的使用状态。
这样才可以保持及其原有的精度和延长机器的使用寿命。
1.仪器应放在清洁干燥的室内(室温20℃±5℃,湿度低于60%),避免光学零件表明污损、金属零件生锈、尘埃杂物落入运动轨道,影响仪器性能。
2.仪器使用完毕,工作面应随时整理干净,清理样品。
3.仪器的传动机构及运动轨道、应定期上润滑油,使机构运动顺畅,保持良好的使用状态。
4.工作台玻璃及油漆表面脏了,可以用中性清洁剂与清水擦拭干净,绝不能用有机溶剂擦拭油漆表面,否则,会使油漆表面失去光泽。
5.仪器LED光源使用寿命很长,但当有灯泡烧坏时,仍请通知厂商,由专业人员为您更换。
6.仪器精密部件,如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调校,所有调节螺丝与紧固螺丝均已固定,客户请勿自行拆卸,如有问题请通知厂商解决。
自行拆卸造成仪器故障或精度降低,不予保修范围。
7.仪器的数据处理显示器DC3000,已对工作台与光学尺的误差进行了精确补偿,请勿自行更改。
否则,会产生错误的测量结果。
8.仪器所有电器接插件、一般不要拔下,如已拔掉,则必须按标记正确插回并拧紧螺丝。
不正确的接插,轻则影响仪器功能,重则可能损坏系统。
投影仪使用指导书

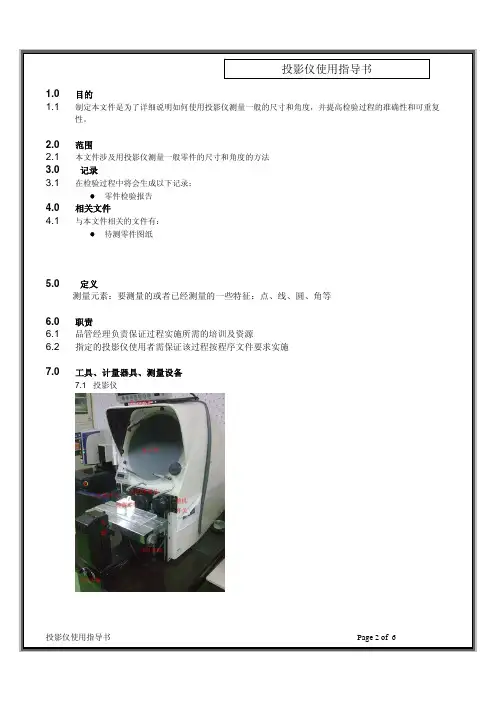

![投影仪使用指导书](https://img.taocdn.com/s3/m/6763cb6e783e0912a2162a51.png)
9.0
9.3.1量测点
按下点,移动 X、Y 手柄使得待测点对准到屏幕中间的十字线,按下 enter 键确认,一个点就测量完成 了。测量得到的点包含 X、Y 坐标信息
9.3.2量测线
按下线,移动 X、Y 手柄使得待测线的一端对准屏幕中间的十字线,按下 enter 键确认,再移动 X、Y 手 柄使得待测线的另外一端对准屏幕中间的十字线,按下 enter 键确认。一条线就测量完成了。 测量得到的线包含线的中点 X、Y 坐标,与水平线的夹角
投影仪使用指导书
1.0 1.1
目的
制定本文件是为了详细说明如何使用投影仪测量一般的尺寸和角度,并提高检验过程的准确性和可重复 性。
2.0 2.1 3.0 3.1 4.0 4.1
范围
本文件涉及用投影仪测量一般零件的尺寸和角度的方法
记录
在检验过程中将会生成以下记录:
•
零件检验报告
相关文件
与本文件相关的文件有:
9.3.3量测圆
按下圆,用同样的方法依次在圆上等间隔的测量 3 个点,可以测得一个圆。 测量得到的圆包含圆心坐标 X、Y 和直径,按下右 3 功能键可以查看圆的半径
9.3.4量测距离
按下距离,依次测量待测距离的两个端点测得距离 测量得到的距离包括 X 方向距离、Y 方向距离和总距离
9.3.5量测角度
9.4.3构造圆 圆由 3 个点元素连接得到。依次“呼叫”在同一个圆上的 3 个点构成所需要的圆 9.4.4构造距离 距离可以由 2 个元素构造。依次“呼叫”构成距离的 2 个元素即可 包含元素见下表 第二个元素 第一个元素 点 线 圆
点 2 个点距离 --------------------------
投影仪使用指导书
测量投影仪使用技巧

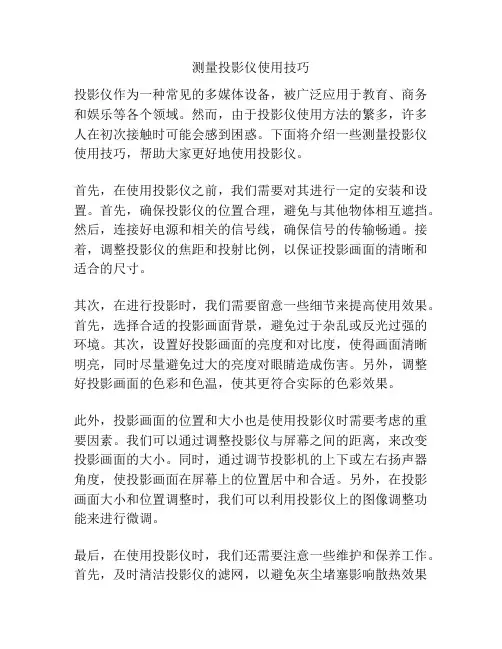

![测量投影仪使用技巧](https://img.taocdn.com/s3/m/705e123b1611cc7931b765ce05087632311274db.png)
测量投影仪使用技巧投影仪作为一种常见的多媒体设备,被广泛应用于教育、商务和娱乐等各个领域。
然而,由于投影仪使用方法的繁多,许多人在初次接触时可能会感到困惑。
下面将介绍一些测量投影仪使用技巧,帮助大家更好地使用投影仪。
首先,在使用投影仪之前,我们需要对其进行一定的安装和设置。
首先,确保投影仪的位置合理,避免与其他物体相互遮挡。
然后,连接好电源和相关的信号线,确保信号的传输畅通。
接着,调整投影仪的焦距和投射比例,以保证投影画面的清晰和适合的尺寸。
其次,在进行投影时,我们需要留意一些细节来提高使用效果。
首先,选择合适的投影画面背景,避免过于杂乱或反光过强的环境。
其次,设置好投影画面的亮度和对比度,使得画面清晰明亮,同时尽量避免过大的亮度对眼睛造成伤害。
另外,调整好投影画面的色彩和色温,使其更符合实际的色彩效果。
此外,投影画面的位置和大小也是使用投影仪时需要考虑的重要因素。
我们可以通过调整投影仪与屏幕之间的距离,来改变投影画面的大小。
同时,通过调节投影机的上下或左右扬声器角度,使投影画面在屏幕上的位置居中和合适。
另外,在投影画面大小和位置调整时,我们可以利用投影仪上的图像调整功能来进行微调。
最后,在使用投影仪时,我们还需要注意一些维护和保养工作。
首先,及时清洁投影仪的滤网,以避免灰尘堵塞影响散热效果和图像质量。
其次,定期检查投影仪的灯泡寿命,并在需要时更换新的灯泡。
另外,及时关闭投影仪并断开电源,以防止长时间使用导致机器过热或其他故障。
总之,掌握好投影仪的使用技巧,可以帮助我们更好地利用这一多媒体设备。
在使用前进行安装和设置,注意环境和画面的调整,合理使用相关调节功能,以及定期进行维护和保养,都对投影仪的使用效果和寿命有着重要的影响。
希望以上的测量投影仪使用技巧,能够对大家有所帮助。
JT300S1505数字测量投影仪测试方法
![JT300S1505数字测量投影仪测试方法](https://img.taocdn.com/s3/m/b6681155866fb84ae45c8d65.png)
标题: JT300S1505数字测量投影仪操作方法版 本 号 A.0 页 数1/21. 目的为JT300S1505数字测量投影仪操作详细说明,以保证能正确使用。
2. 范围适用于JT300S1505数字测量投影仪。
3. 定义无 4. 操作方法4.1接上电源,然后按下电源开关,数显表进入自检状态,按任意一个键或自检完成后,进入正常显示状态。
(图1 图2 图3所示)图1 图2 图34.2取待测线材绝缘或护套一段,用刀片进行纵向切割成片状作为被测试样(被测试样一定要切得薄,厚度不超过0.3mm ),将其放在工作台中央,调节工作台升降手轮,使投影屏幕上光亮适中,图象清晰。
(图4 图5 图6图7所示)4.3调节工作台纵、横向测微鼓轮,开始对试样进行测量。
(图7所示)4.4投影屏旋转零位对准,调整工件测量方向与测量轴平行,移动工作台将被测长度的一端对准屏上刻线交点,坐标值清零,移动工作台使另一端对准屏上刻线交点,此时显示值即为被测尺寸。
(图3所示) 4.5用毕立即切断电源。
打开电源开关仪器初始状态开机数显表画面标题: JT300S1505数字测量投影仪操作方法版 本 号 A.0 页 数2/2图4 图5 图6图7 图85. 维护保养5.1使用本仪器时,必须注意防尘、防油、防潮。
5.2仪器应放在清洁干燥的房间里(室温20℃±5℃,湿度低于60%)避免光学零件发霉、金属件生锈,影响光学系统成像质量和仪器测量精度。
光学零件不能用手触摸,污渍多时可用脱脂棉或擦镜纸蘸少许酒精乙醚混合液轻擦。
投影屏上污渍较多时,可用干净湿纱布蘸少许中性洗涤剂轻擦,污渍除掉后,再用干净试纱布擦抹几次去净,再涂防锈油脂。
仪器导轨面应定期用航空汽油擦干净,再涂防锈油脂。
经常注意风扇工作是否正常。
除需要外,透、反射照明正常使用时只需开低档即可,对延长灯泡使用寿命有好处。
5.3仪器外露运动部分机械件,要定期用汽油揩清,涂以适量润滑脂、润滑油防锈,工作台调焦导轨 加润滑脂,工作台测量导轨表面加钟油。
投影检测仪操作方法
![投影检测仪操作方法](https://img.taocdn.com/s3/m/2765e4614a35eefdc8d376eeaeaad1f3469311a9.png)
投影检测仪操作方法投影检测仪是一种用于检测并显示物体形状和尺寸的仪器。
它通过将物体放置在特定位置,并使用投影仪将物体的影像投射到屏幕上,然后根据屏幕上显示的影像进行测量和分析。
以下是投影检测仪的操作方法。
1. 准备工作- 将投影检测仪放置在稳定的平台上,并确保其水平。
- 连接电源线,并打开电源开关。
- 检查并调整投影仪的焦距和亮度,以获得清晰的投影影像。
2. 放置物体- 将待检测的物体放置在投影检测仪的工作台上,并调整物体的位置和角度,以使其对应于投影仪的投影区域。
- 对于较大的物体,可以使用移动工作台或者移动投影仪的位置来调整物体的位置居中。
3. 投影设置- 调整投影仪的角度和投影区域,以便物体的影像能够完全投射到屏幕上。
- 调整投影仪的焦距和亮度,以获得清晰的投影影像。
- 确保屏幕的清洁和平整,以防止影像扭曲和失真。
4. 影像测量- 在屏幕上观察物体的投影影像,并使用投影检测仪提供的功能进行测量和分析。
- 使用投影检测仪的测量功能,可以测量物体的尺寸、形状和角度等参数。
- 使用投影检测仪的分析功能,可以对物体进行比较、评估和分析。
5. 数据处理- 根据测量和分析结果,可以将相关数据记录下来,并进行相应的处理和分析。
- 使用投影检测仪提供的数据导出功能,可以将测量数据导出到计算机或其他设备中进行处理和分析。
- 使用投影检测仪提供的数据存储功能,可以将测量数据保存在仪器内存中,以备将来参考和比较。
6. 维护和保养- 定期清洁投影检测仪的投影仪和镜头,以确保投影影像的清晰度和亮度。
- 定期校准投影检测仪的测量功能,以确保测量结果的准确性和可靠性。
- 根据投影检测仪的使用说明和维护手册,进行定期的维护和保养工作,以延长仪器的使用寿命。
总结起来,投影检测仪的操作方法主要包括准备工作、放置物体、投影设置、影像测量、数据处理和维护和保养等步骤。
通过正确操作和维护,可以有效地使用投影检测仪进行物体形状和尺寸的检测和分析。
投影仪同心度测量方法
![投影仪同心度测量方法](https://img.taocdn.com/s3/m/00176d2b6ad97f192279168884868762caaebb1e.png)
投影仪同心度测量方法
投影仪同心度是指投影仪的投射光线是否能够准确地汇聚在一
个点上,如果存在偏移或错位现象,就会影响投影效果和显示质量。
因此,准确测量投影仪同心度非常重要。
以下是投影仪同心度测量方法:
1. 准备测量器材:需要一台专业的同心度测量仪、一张同心度测试板、一支距离计和一个标尺。
2. 安装测试板:将同心度测试板平放在地面上,并使用标尺测量测试板的中心位置,并在测试板上标出该点的位置。
3. 安装测量仪:将测量仪的镜头对准测试板的中心点,并将距离计固定在测量仪上。
4. 测量同心度:调整测量仪和投影仪的距离,将测量仪的镜头移动到离测试板一定距离的位置,并记录距离计的读数。
然后,将测量仪的镜头向测试板移动,并记录距离计的读数。
重复多次测量,取平均值。
5. 分析测量结果:将多次测量的平均值与理论值进行比较,得出同心度误差。
如果误差较大,需要对投影仪进行调整或维修。
通过以上方法,投影仪同心度可以得到准确测量,从而保证投影效果和显示质量。
- 1 -。
手动测量投影仪操作方法
![手动测量投影仪操作方法](https://img.taocdn.com/s3/m/f0dbc062dc36a32d7375a417866fb84ae45cc3f6.png)
手动测量投影仪操作方法投影仪是一种广泛使用的显示设备,可将电脑、手机、DVD等视频信号投射到墙壁、幕布等大屏幕上,供大型会议、教学、影院等场合使用。
当我们使用投影仪时,如果无法使用遥控器或遥控器失效,就需要通过手动操作来进行设置和控制。
下面我将详细介绍手动操作投影仪的方法。
首先,要确保投影仪与电源连接正确。
投影仪通常需要插入电源线和视频信号线。
插入电源线时,应将投影仪的电源线插入到电源插座,并确保电源线插头与插座紧密连接。
插入视频信号线时,通常有HDMI、VGA、AV等接口可选,需要根据自己的设备选择合适的接口,并将信号线的一端连接到投影仪的输入接口,另一端连接到电脑、手机、DVD等设备的输出接口。
接下来,打开投影仪的电源开关。
电源开关一般位于投影机的侧面或底部,开关的状态可能是一个开关按钮,也可能是一个滑动开关。
将开关向上或向右推动,使其与电源接通。
一般来说,开机时投影仪会发出一声蜂鸣声并显示启动画面。
然后,调整投影仪的焦距和投影画面大小。
投影仪一般配有一个焦距调节环,位于投影机的镜头周围。
通过旋转焦距调节环,可以调整图像的清晰度。
当画面变得清晰时,停止旋转调节环。
此外,投影仪通常还配有变焦功能,可以通过远近调节投影机与投影屏幕的距离,进而调整投影画面的大小。
接下来,调整投影画面的位置。
投影仪通常配有一个水平调节脚和一个垂直调节脚,位于投影机的底部。
通过旋转调节脚,可以调整投影机的水平和垂直角度,进而调整投影画面在墙壁或幕布上的位置。
调整完毕后,紧固调节脚,使投影机保持稳定。
最后,选择正确的投影信号源。
在电源接通的情况下,投影机通常会自动搜索和识别信号源。
如果没有自动搜索和识别功能,可以通过投影机的菜单选择信号源。
按下投影机的菜单按钮,使用上下左右方向键选择“信号源”选项,然后按下确定按钮选择正确的信号源。
选择完毕后,投影仪会开始接收并显示来自信号源的视频信号。
在使用投影仪的过程中,还需要注意以下几点:1. 投影机的使用环境要保持通风良好,避免过热。
测量投影仪的使用方法
![测量投影仪的使用方法](https://img.taocdn.com/s3/m/86543774c950ad02de80d4d8d15abe23492f0362.png)
测量投影仪的使用方法
测量投影仪的使用方法需要以下步骤:
1. 准备投影仪:确保投影仪已经连接到电源,并且与电脑或其他设备通过适当的连接线连接好。
确保投影仪放置在离屏幕或者墙壁适当的距离,并且可以以直接投影的方式照射到屏幕上。
2. 调整焦距和投影角度:开启投影仪后,使用其遥控器或者按钮调整焦距,使图像清晰且不模糊。
同时,通过调节投影仪的上下左右角度,使投影的图像在屏幕或者墙壁上完整显示。
3. 调整图像大小和位置:通过投影仪的菜单或者按钮功能,调整图像的大小和位置,使其适应屏幕或者墙壁的大小和位置。
保持图像居中且没有失真。
4. 调整亮度和对比度:使用投影仪遥控器或者菜单功能,调整亮度和对比度,以使图像在屏幕上有适当的亮度和色彩表现。
根据具体使用场景,可以调整图像的亮度和对比度来达到最佳效果。
5. 选择正确的投影模式:在投影仪的菜单中,选择合适的投影模式。
根据不同的使用场景,有不同的投影模式可供选择,如标准模式、动态模式、影院模式等。
选择正确的投影模式可以使图像更加逼真和饱满。
6. 调整音量和音频设置:如果投影仪具备音频功能,可以通过遥控器或者菜单调整音量大小和音频设置。
确保声音清晰且适当,以满足观看影片或者演讲的需要。
7. 进行最终调整:根据具体需求,通过上述步骤进行调整,并反复测试和观察图像效果,直到满意为止。
重要提示:在进行上述步骤时,请务必参考投影仪的用户手册或者操作指南,以确保按照正确的操作步骤进行。
每个品牌和型号的投影仪可能略有不同的操作方式和功能设置。
投影测量仪使用方法
![投影测量仪使用方法](https://img.taocdn.com/s3/m/fd5e9bf364ce0508763231126edb6f1aff00713a.png)
投影测量仪使用方法投影测量仪是一种广泛应用于工业检测和测量领域的精密仪器,可以用于测量各种物体的尺寸、直径、角度、距离等参数。
下面我将详细介绍投影测量仪的使用方法,共分为以下几个方面:1. 准备工作:- 将投影测量仪放置在平稳的水平台面上,并确保没有任何与其相干扰。
- 接通仪器的电源,并将测量物体放置在仪器的工作台上。
- 根据测量物体的尺寸,在投影测量仪上选择合适的投影镜片,并装配到仪器上。
2. 调节仪器:- 调节仪器的横向、纵向和高度,让工作台与测量物体保持合适的距离,以便观察和测量。
- 调节仪器的照明光源,确保照明均匀且亮度适中。
- 根据需要调整投影图案的大小和清晰度,以使测量结果更加准确。
3. 测量操作:- 将要测量的物体放置在工作台上,确保其与仪器的工作面保持接触。
- 通过旋转工作台或者调节工作台的角度,使得测量部位暴露在投影图案的范围内。
- 观察投影图案在物体上形成的影像,确定测量参考线或点。
- 根据测量要求,使用仪器上的尺度线或游标轮,测量图案上的参考线或点与测量物体之间的距离。
4. 测量结果处理:- 根据测量需求,将所得的测量数据记录在测量表格或记录本上。
- 如果需要计算物体的体积、面积或重量等参数,可以通过相关公式进行计算。
- 如果需要与标准值进行比较,可以使用统计学方法进行数据分析,计算误差和偏差等数据。
5. 仪器维护:- 在使用中,定期检查仪器的各部位是否运行正常,如照明光源、投影镜片等。
- 保持仪器的清洁,定期清除工作台上的灰尘和杂质,以免影响测量的准确性。
- 对于仪器上的移动部件,可以适当加一些润滑油,以保证其运转的灵活性和稳定性。
总结起来,投影测量仪的使用方法包括准备工作、调节仪器、测量操作、测量结果处理和仪器维护等方面。
合理的使用方法能够确保测量的准确性和稳定性,同时仪器的维护也能够延长其使用寿命。
在实际应用中,根据不同的测量需求和物体特点,可以适当调整和优化测量方法,以获得更好的测量结果。
系列测量投影仪安全操作及保养规程
![系列测量投影仪安全操作及保养规程](https://img.taocdn.com/s3/m/8484eea49a89680203d8ce2f0066f5335a816731.png)
系列测量投影仪安全操作及保养规程前言测量投影仪是工程测量中广泛使用的一种测量仪器,能够实现多种测量功能,如测量角度、距离、高度等。
在使用测量投影仪时,为保证安全并延长使用寿命,我们需要了解一些基本的操作规程和保养方法。
操作规程1. 准备工作•在使用测量投影仪前,首先应确保其处于正常状态。
检查投影仪是否完好,无损坏、扭曲等问题,确保所有零件处于稳定状态。
•打开测量投影仪后,应先进行垂直或水平定位,以确保测量的精度和准确性。
•操作人员必须穿戴适当的工作服,戴上安全帽并戴上护目镜以保护眼睛。
2. 使用方法•尽可能避免将测量投影仪置于高处,以防坠落或损坏仪器。
•操作人员应保持适当的距离,以避免因视角问题导致的误差和误操作。
•避免骤停,减少对测量投影仪和测量对象的冲击。
•在使用测量投影仪时,应根据需要进行校正,以保证测量的准确和精度。
•测量投影仪应定期进行维护和保养,以确保其工作正常。
3. 注意事项•操作人员应事先接受相关培训,了解相关操作技能和预防措施。
•测量投影仪应放置在适当的位置,避免受到尘土、潮湿、高温、低温和较强的振动等影响。
•在使用过程中,不要用手或其他物品触摸透镜或光学系统以避免对测量投影仪的损坏。
•操作人员应注意操作规程和注意事项,并严格按照要求进行操作,以确保个人安全和测量的准确性。
保养规程1. 日常清洁•在日常清洁测量投影仪时,应使用干净的软布轻拭各个部位,如液晶屏、显示器、透镜、风扇、连接口等,并注意不要使水等液体接触到测量投影仪内部部件。
•不要用硬物或溶剂等物品擦拭测量投影仪,以免刮伤或损坏部件。
•定期更换清洁用品,以保证清洁和卫生。
2. 检查和更换配件•定期检查耗材和配件,如电池、光源、香薰等。
•检查各部件是否正常,如指示灯、显示器、控制按钮等。
•如果发现任何问题,应及时联系专业维修人员。
3. 存放和运输•在存放和运输测量投影仪时,应注意轻拿轻放,避免剧烈碰撞。
•建议使用专业的存放和运输工具,以确保安全和可靠性。
电子投影机测量方法(1)
![电子投影机测量方法(1)](https://img.taocdn.com/s3/m/8bcfdb22581b6bd97f19ea54.png)
目 次 前言 (II)引言 (III)1 范围 ............................................................................... 1 2 规范性引用文件 (1)4.4 视频测试信号(测试图) (4)4.5 测量前的调整 (5)4.6 正常工作状态 (5)5 常温性能测量方法 (5)5.1 白色坐标 (5)5.2 光输出 (6)5.3 照度均匀性 (6)5.4 对比度 (6)5.5 通断比 (7)5.6 分辨力 (7)5.7 清晰度 (7)5.8 输入格式兼容性 (7)5.9 调焦距离与成像大小 ............................................................... 8 5.10 色度误差 (8)5.11 基色不均匀性 (8)5.12 白色不均匀性 (9)5.13 色域覆盖率 ...................................................................... 9 5.14 工作噪声 ....................................................................... 10 5.15 重合误差 .. (10)5.16 象素缺陷点 (10)5.17 梯形校正能力 (10)5.18 整机消耗功率 ................................................................... 11 5.19 待机消耗功率 . (11)5.20 电网电源适应性 (11)5.21 遥控距离 (11)5.22 受控角 (11)5.23 整机质量 (12)附录A (资料性附录) 复合测试图示例 (13)附录B (资料性附录) 1976均匀色空间与1931色空间的换算公式 (16)附录C (资料性附录) 数字电视接收设备功能和性能测试方法标准工作组 (18)参考文献 ............................................................................. 19 ICS 33.160.25M 74 备案号: 电子投影机测量方法Methods of measurement for electronic projectors (IEC 61947-1:2002,Electronic projection--Measurement and documentation of key performance criteria-Part 1:Fixed resolutionprojectors ,NEQ ) 中华人民共和国信息产业部 发布SJ前言本标准非等效采用IEC 61947-1:2002《电子投影—关键性能判定的测量和表述—第1部分:固定分辨力投影机》(2002 年英文版)。
测量投影仪的使用方法和测量方法
![测量投影仪的使用方法和测量方法](https://img.taocdn.com/s3/m/089766e1a216147916112899.png)
一、测量投影仪使用方法仪器使用前,请先阅读本说明书,以使对仪器有一初步了解,可以帮助你正确使用仪器1照明灯泡的更换和调整此项工作只需在更换灯泡或仪器定期检查时进行,有时由于运输搬运等原因也会使灯泡原调整状态改变,此时也需要重新调整,这种调整成为恢复性调整,它没有更换灯泡麻烦。
1.1恢复性调整取下物镜,打开透射照明灯,若灯丝像不在屏中心或灯丝像很模糊,则打开右下小侧门,松开图3中的螺丝1使整个照明灯组上下移动,当屏上灯丝像基本清晰时拧紧螺丝1,装上物镜便可以使用了。
1.2更换灯泡的方法打开侧门,松开螺丝1取出整个灯组。
松开瓷灯座6上螺丝更换灯泡并拧紧螺丝恢复原位。
眼睛在灯组上方观察灯泡与它经凹面反射镜9所成的像,若不重合,则松开螺丝5,左右拉伸使灯丝像在左右方向重合,拧紧螺丝5。
松开螺丝2、7,使灯架3移动或倾斜,使灯丝像在前后位置重合,拧紧螺丝。
装上仪器。
下面的调整同6.1.1。
1.3反射照明的调整更换灯泡的方法与6.1.2完全相同。
打开反射照明光源,松开图1中拧紧手轮6,使反射聚光镜上下移动,当它与半透半反镜等高时,拧紧手轮。
将工件置于工作台上,并位于反射照明光斑内,调好焦,此时屏上出现工件表面影像。
旋转反射聚光镜筒以使照在工件上的光斑最明亮,工件影像将更明显。
2物镜更换2.1仪器只一个物镜共用的螺纹接口,各倍物镜要单独使用2.2物镜倍率的选择要根据被检工件尺寸和要求的检测精度而定,一般而言,倍率越高,测量的瞄准精度越高。
2.3用透射照明测量时,不要将半透反镜套在物镜上(10X,20X)或让半透反镜在镜筒内处于竖直方向(50X,100X),否则会影响测量精度及影屏照度。
3工作台的使用3.1总电源打开后,X,Y坐标值就在显示屏上显示出来3.2进行测量时,当工件调好焦后,一般应先做几次来回运动,使工作台由静止状态进入测量状态。
测量时要用手轮转动,动作要平缓,用力不要过大3.3测量工作完毕应使工作台在X、Y方向恢复到对称位置。
测量投影仪操作方法
![测量投影仪操作方法](https://img.taocdn.com/s3/m/347402c7fbb069dc5022aaea998fcc22bcd14306.png)
测量投影仪操作方法
测量投影仪操作方法如下:
1. 将投影仪放置在平稳的表面上,并确保投影仪与屏幕之间的距离适宜。
2. 连接投影仪与电源适配器,并将电源插头插入电源插座。
3. 打开投影仪的电源开关,并等待其自检完成。
4. 使用遥控器或投影仪上的控制按钮,进入投影仪的菜单界面。
5. 在菜单界面中,选择输入源,例如HDMI、VGA或USB等,以连接外部设备。
6. 如果需要,调整投影仪的焦距和投影角度,以达到最佳的投影效果。
7. 打开需要投影的设备(例如电脑、DVD播放器等),确保设备的输出信号与投影仪的输入源相匹配。
8. 通过投影仪的菜单界面或遥控器,调整图像的亮度、对比度、色彩等参数,以获得最佳的图像效果。
9. 启动设备的播放或显示功能,投影仪将自动显示并投影设备的图像或内容。
10. 在使用过程中,根据需要调整投影仪的音量大小或其他参数。
11. 使用投影仪上的控制按钮或遥控器,可以控制投影仪的开关、菜单、音量、输入源等功能。
12. 在使用完毕后,关闭投影仪的电源开关,并拔除电源插头。
请注意:以上操作方法仅为一般性指导,实际操作可能因投影仪品牌和型号的不同而略有差异。
建议在使用投影仪前,仔细阅读相关的用户手册或操作指南,以确保正确、安全地操作投影仪。
投影仪测量机操作规范
![投影仪测量机操作规范](https://img.taocdn.com/s3/m/547d5e4fd5bbfd0a7856734d.png)
投影仪测量机操作规范规范投影机的操作,确保其正确使用,以保证测试数据的准确性一、仪器测试前准备工作(1)熟悉该仪器的使用说明.(2)检查机台是否稳定.(3)检查角度零度基准线与零线是否对齐.(4)检查投影机各部分是否正常,多功能稳压器所显示的电源电压是否在投影机使用范围内.(5)检查备好的被测物长宽尺寸,高度.重量是否在该机的允许值内.(6)打开电源开关置ON位置,此时电源指示灯亮,检查该机各部分是否正常,有零件脱落,旋钮有无松动,各部分摇柄推送是否顺畅,如一切正常,则准备完毕.二、操作步骤(1)工件基准摆正:工件依图面视图方向摆放载物台内,调整调焦距升降杆使工件在荧屏上显示为最清晰状态,找出图面所标注基准线在工件上实际位置,旋转位置按钮,使基准线与荧屏上的X轴或Y轴相重合.(2)测量长度或宽度,打开正投影灯光置“L”或“H”处,正投影泡亮,移动横纵摇柄,让十字中心线与工件边缘相重合, 按下X轴或Y轴归零器再移动横纵摇柄,使十字中心线与工件另一边缘相重合,读取X轴或Y轴数字,为此工件之长度或宽度尺寸.(3)量角度,已知一个夹角由两条直线相交组成,因此需用被量测工件的一条边与角度基准线的任何一边相重合,再把银幕左下方角度显示器归零,顺时针旋转角度基准线,让工件另一条边与角度基准线重合,此时角度显示器显示该角度值.(4)暗投影,测表面纹路凸点宽度,字母的尺寸等,需关正投影机开关打开暗投影开关,装上暗投影灯座,并打开水平集光灯,其余测试方式同正投影相同.(5)测量完毕,关闭正/暗投开关,主机体开关,和总电源开关.三、注意事项(1)旋转投影机任何一摇柄时应均匀缓慢用力,切勿用力过快,以免碰撞,造成精度上的误差.(2)工作时,不可同时开启正投影和暗投影开关,以免损坏投影机.(3)在放或拿工件时,应小心轻放,避免碰撞,摔伤机体.(4)每天工作完毕,应对投影机擦拭干凈并加上润滑油.(5)异常处理-如投影机各部分零件,有损坏需进行修理或报废.(6)如在校正时发现投影机误差严重,需重新校对投影机。
测量投影仪操作规程
![测量投影仪操作规程](https://img.taocdn.com/s3/m/48ffedb4951ea76e58fafab069dc5022aaea4603.png)
测量投影仪操作规程
《测量投影仪操作规程》
一、测量投影仪的安装及调试
1. 在安装测量投影仪时,要确保投影仪安装牢固,避免发生移动或摇晃的情况。
2. 接通电源后,首先要对投影仪进行调试,调整投影画面的清晰度和亮度,以确保投影效果良好。
3. 使用调试仪器来检测投影画面的准确度和稳定性,如有偏差需进行调整。
二、测量投影仪的操作流程
1. 打开电源,等待投影仪预热,确保电源稳定后方可进行操作。
2. 启动控制软件,进入投影仪的操作界面,根据实际需要选择相应的功能,如投影、标定等。
3. 在投影时,要确保投影画面的清晰度和亮度,调整投影仪的距离和角度,以保证投影效果最佳。
4. 在标定时,要根据实际情况进行操作,确保标定结果准确无误。
5. 在操作过程中,要及时关注投影仪的运行状态,如发现异常
情况需立即停止操作并进行检查。
三、测量投影仪的维护与保养
1. 定期清洁投影仪的滤网和镜片,避免灰尘和杂质影响投影效果。
2. 定期进行投影仪灯泡的更换,以确保投影效果的稳定和清晰。
3. 定期检查投影仪的连接线和电源线,确保其安全可靠。
通过严格按照《测量投影仪操作规程》进行操作,可以确保测量投影仪的稳定性和准确度,提高工作效率和测量精度。
测量投影仪使用原理及结构介绍
![测量投影仪使用原理及结构介绍](https://img.taocdn.com/s3/m/13f385a958fb770bf68a554f.png)
数字式测量投影仪又名光学投影仪、轮廓投影仪,是一种光、机、电、计算器一体化的精密高效光学测量仪器,适用于精密工业二维尺寸测量。
本仪器能高效地检测各种形状复杂工件的轮廓和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形锉刀、丝攻等各种刀具、工具和零件等,被广泛地应用于机械、仪表、电子、轻工业等行业,院校、研究所以及计量部门的计量室、试验室和生产车间。
测量投影仪分类:测量投影仪品类繁多,商业名称和俗称五花八门,按成像分为成像区分:正像和反像;反像是利用投影仪光学成像原理,工件与图像成反向;正像是通过对投影仪的认知对其加一个棱镜将其成像改为正像,工件与图像同步。
常用的为反像,为方便测量,有时特意加上正像系统把反像变成正像,但这无疑会增加成本而且测量精度也会随之有所降低。
因此,若无绝对必需,选择反像是正确的选择。
就投影方式而言测量投影仪只有两类:即立式测量投影仪、卧式测量投影仪两种。
立式测量投影仪卧式测量投影仪测量投影仪使用原理:被测工件置于工作台上,在透射或反射照明下,它由物镜成放大实像(倒像)并经2个反光镜反射于投影屏的磨沙面上。
当反光镜换成正像系统后,即成为正像,一个与工作完全同向的影像,观察很直观,给使用者带来极大的方便。
a.立式测量投影仪:这类投影仪的主光轴平行于影屏平面,多数投影仪均属此类,它们最适合测量平面型零件或体积较小的工件。
立式轮廓投影仪仪器工作原理如下图1所示,被测工件Y置于工作台上,在透射或反射光照明下,它由物镜0成放大实像Y’并经反射镜M反射于投影屏P的磨砂面上。
图1在投影屏上可用标准玻璃工作尺对Y’进行测量,也可以用预先绘制好的标准放大图对它进行比较测量,测得数值除以物镜的放大倍数即工件的测量尺寸。
还可以利用工作台上的数字测量系统对工件Y进行坐标测量:也可以利用投影屏旋转角度数数显系统对工件的角度进行测量。
图中S1为透射照明光源,2-S2为用于反射照明的二支光导纤维(VP系列立式投影仪为3.2V/10W透射LDE灯照片组),K1为透射聚光镜,C1为球面反射镜。
测量投影仪使用原理及结构介绍
![测量投影仪使用原理及结构介绍](https://img.taocdn.com/s3/m/6d6e8026aef8941ea66e0542.png)
测量投影仪使用原理及结构介绍(LL3698-KKI1269-TM2483-LUI12689-ITT289-集团数字式测量投影仪又名光学投影仪、轮廓投影仪,是一种光、机、电、计算器一体化的精密高效光学测量仪器,适用于精密工业二维尺寸测量。
本仪器能高效地检测各种形状复杂工件的轮廓和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形锂刀、丝攻等各种刀具、工具和零件等,被广泛地应用于机械、仪表、电子、轻工业等行业,院校、研究所以及计量部门的计量室、试验室和生产车间。
测量投影仪分类:测量投影仪品类繁多,商业名称和俗称五花八门,按成像分为成像区分:正像和反像;反像是利用投影仪光学成像原理,工件与图像成反向;正像是通过对投影仪的认知对其加一个棱镜将其成像改为正像,工件与图像同步。
常用的为反像,为方便测量,有时特意加上正像系统把反像变成正像,但这无疑会增加成本而且测量精度也会随之有所降低。
因此,若无绝对必需,选择反像是正确的选择。
就投影方式而言测量投影仪只有两类:即立式测量投影仪、卧式测量投影仪两种。
立式测量投影仪卧式测量投影仪测量投影仪使用原理:被测工件置于工作台上,在透射或反射照明下,它由物镜成放大实像(倒像)并经2 个反光镜反射于投影屏的磨沙面上。
当反光镜换成正像系统后,即成为正像,一个与工作完全同向的影像,观察很直观,给使用者带來极大的方便。
a.立式测量投影仪:这类投影仪的主光轴平行于影屏平面,多数投影仪均属此类,它们最适合测量平面型零件或体积较小的工件。
立式轮廓投影仪仪器工作原理如下图1所示,被测工件Y置于工作台上,在透射或反射光照明下,它由物镜0成放大实像Y'并经反射镜M反射于投影屏P的磨砂面上。
图1在投影屏上可用标准玻璃工作尺对Y'进行测量,也可以用预先绘制好的标准放大图对它进行比较测量,测得数值除以物镜的放大倍数即工件的测量尺寸。
还可以利用工作台上的数字测量系统对工件Y进行坐标测量:也可以利用投影屏旋转角度数数显系统对工件的角度进行测量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
测量投影仪使用方法和测量方法
一、测量投影仪使用方法1照明灯泡的更换和调整
此项工作只需在更换灯泡或仪器定期检查时进行,有时由于运输搬运等原因也会使灯泡原调整状态改变,此时也需要重新调整,这种调整成为恢复性调整,它没有更换灯泡麻烦。
1.1恢复性调整
取下物镜,打开透射照明灯,若灯丝像不在屏中心或灯丝像很模糊,则打开右下小侧门,当屏上灯丝像基本清晰时拧紧螺丝1,装上物镜便可以使用了。
1.2更换灯泡的方法
打开侧门,松开螺丝1取出整个灯组。
松开瓷灯座6上螺丝更换灯泡并拧紧螺丝恢复原位。
眼睛在灯组上方观察灯泡与它经凹面反射镜9所成的像,若不重合,则松开螺丝5,左右拉伸使灯丝像在左右方向重合,拧紧螺丝5。
松开螺丝2、7,使灯架3移动或倾斜,使灯丝像在前后位置重合,拧紧螺丝。
装上仪器。
下面的调整同6.1.1。
1.3反射照明的调整
更换灯泡的方法与6.1.2完全相同。
打开反射照明光源,使反射聚光镜上下移动,当它与半透半反镜等高时,拧紧手轮。
将工件置于工作台上,并位于反射照明光斑内,调好焦,此时屏上出现工件表面影像。
旋转反射聚光镜筒以使照在工件上的光斑最明亮,工件影像将更明显。
2物镜更换
2.1仪器只一个物镜共用的螺纹接口,各倍物镜要单独使用。
